VMBDMIR - Gradateur Velbus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur (gradateur) pour installation domotique Velbus
Marque	Velbus
Modèle	VMBDMIR
Alimentation secteur	220-240 V AC, 50 Hz
Alimentation bus	12…18 V DC, max. 30 mA
Charge maximale	400 W
Dimensions (L x H x P)	90 x 36 x 58 mm (2 modules DIN)
Type de variateur	Variateur début de phase
Compatibilité lampes	Incandescentes, halogènes (secteur et BT), certains types de LED (test préalable requis)
Compatibilité transformateurs	Transformateur variable à noyau de fer ou électronique début de phase (test préalable requis)
Fonctions	Variateur, marche/arrêt progressif, minuteur, multi-régulateur, ambiances
Plage du minuteur	1 seconde à 3 jours
Vitesse de variation	2 secondes à 23 heures
Protections	Thermique, déconnexion sur charge inductive (désactivable pour LED), fusible non réinitialisable intégré
Indications LED	OUT (état variateur), PS (tension bus), Rx (réception), Tx (émission)
Configuration	Via module de configuration Velbus et logiciel Velbuslink (version 9.25+)
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec si besoin.
Sécurité	Protection thermique et contre les surcharges; installation sur rail DIN requise

FOIRE AUX QUESTIONS - VMBDMIR Velbus

Quels types de lampes puis-je utiliser avec le VMBDMIR ?

Le VMBDMIR est compatible avec les lampes incandescentes, halogènes (secteur et basse tension) et certains types de lampes LED dimmables. Il est fortement recommandé de tester les LED avant installation, car toutes ne conviennent pas.

Puis-je utiliser des transformateurs électroniques avec ce gradateur ?

Oui, à condition que le transformateur soit de type variable à noyau de fer ou électronique variable début de phase. Testez l’ensemble avant installation, car tous les transformateurs électroniques ne sont pas compatibles.

Comment configurer le VMBDMIR ?

La configuration se fait via un module de configuration Velbus et le logiciel Velbuslink pour Windows (version 9.25 et plus). Le variateur peut être paramétré en modes variateur, marche/arrêt, minuteur, multi-régulateur ou ambiances.

Que signifie le clignotement de la LED OUT ?

La LED OUT indique l’état du variateur : allumée fixe = intensité atteinte ; clignotements lents = minuteur en cours ; clignotements rapides = variation en cours ; 2 clignotements + pause = erreur de communication ; 3 clignotements = charge non variable ; 4 clignotements = alarme thermique avec réduction de luminosité ; 5 clignotements = alarme thermique avec extinction.

Quelle est la charge maximale supportée ?

La charge maximale est de 400 W. Ne pas dépasser cette valeur pour éviter d’endommager l’appareil.

Comment installer le VMBDMIR sur un rail DIN ?

Le variateur occupe 2 modules DIN. Il se fixe simplement sur le rail DIN de votre tableau électrique. Respectez les consignes de sécurité et coupez l’alimentation avant toute intervention.

Puis-je utiliser le minuteur avec n’importe quelle lampe ?

Oui, le minuteur est disponible dans tous les modes de fonctionnement. La temporisation peut être réglée de 1 seconde à 3 jours via le logiciel Velbuslink.

Que faire si la LED OUT clignote 3 fois ?

Un clignotement de 3 fois (pause, répété) indique que la charge connectée n’est pas variable avec ce variateur. Remplacez la lampe ou le transformateur par un modèle compatible, ou vérifiez que le paramètre de déconnexion inductive est désactivé pour les LED.

Comment réinitialiser le variateur ?

Le VMBDMIR ne possède pas de bouton de réinitialisation physique. En cas de besoin, vous pouvez couper puis rétablir l’alimentation du bus (12-18 V DC) pour effectuer un redémarrage.

Où trouver plus d’informations sur ce produit ?

Consultez le guide d’installation, la FAQ et les téléchargements sur le site officiel www.velbus.eu.

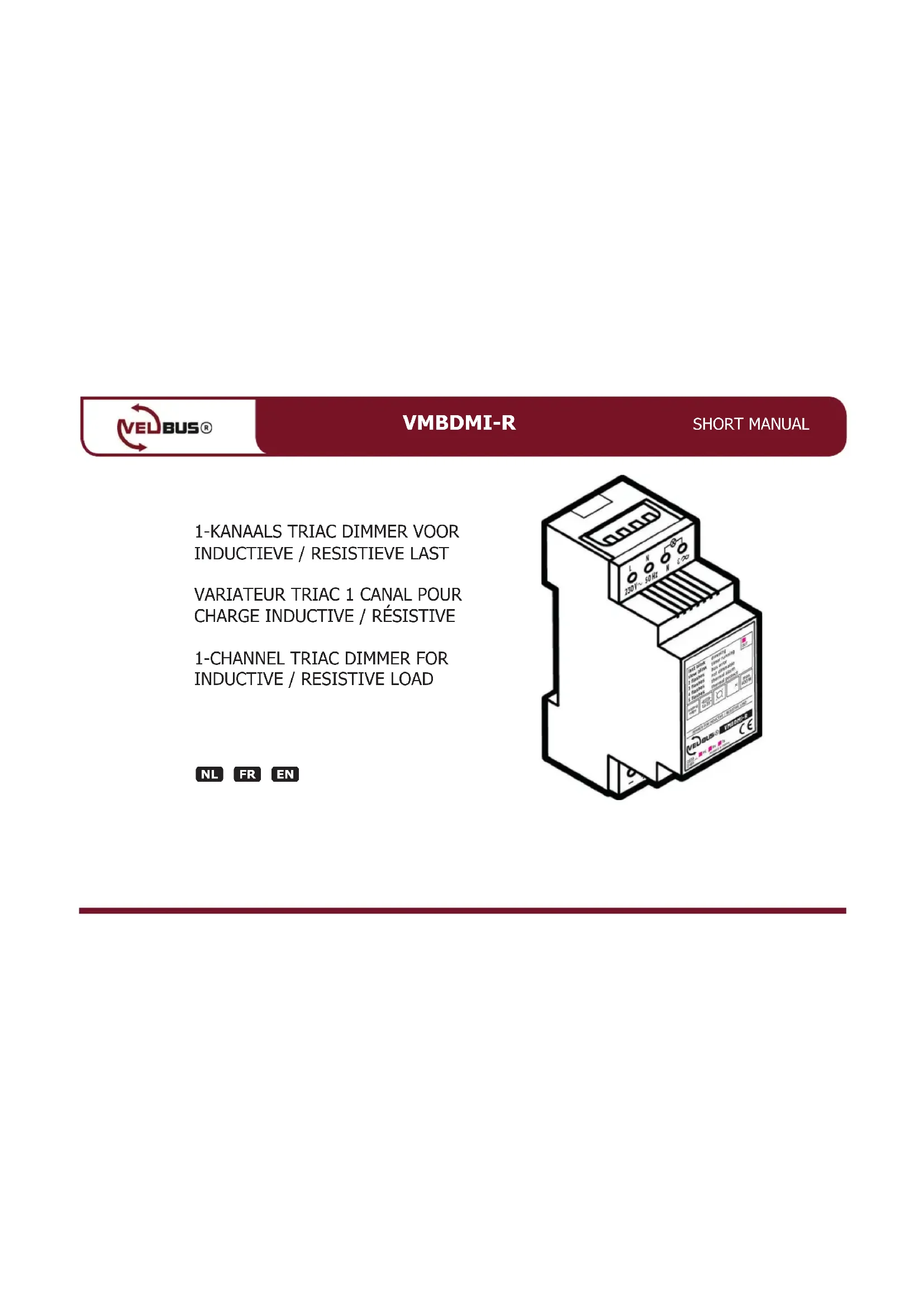

MODE D'EMPLOI VMBDMIR Velbus

FR Pas toutes les lampes LED conviennent pour utilisation avec le VMBDMI-R. Testez avant d'installer.

FR * Transformateur variable à noyau de fer ou électronique variable avec début de phase (LR). Pas tous les transformateurs conviennent pour utilisation avec un VMBDMI-R. Testez avant d'installer.

• tension d'entrée: 220-240 V AC / 50 Hz
• charge maximale: 400 W • varie de 0% jusqu'à 100% en 4 secondes
• fusible non réinitialisable intégré • tension d'alimentation: 12...18 VCC

• consommation: max. 30 mA • dimensions: 90 x 36 x 58 mm • largeur: 2 modules DIN

Caractéristiques

• variateur début de phase - conviennent pour:

au sur secteur :

◇ ampoules incandescentes et lampes halogènes ◇ certains types de lampes LED variables (testez avant l'installation)

o basse tension : lampes halogènes basse tension et certains types de lampes LED variables. Le transformateur doit être du type variable à noyau de fer (fil enroulé) ou électronique variable début de phase. Pas tous les transformateurs électroniques conviennent pour utilisation avec le VMBDMI-R. Testez avant l'installation.

• allume et éteint progressivement afin de prolonger la durée de vie de l'ampoule • protection thermique
• déconnexion en cas de charge trop inductive (désactivable pour lampes LED)
• modes d'opération: o variateur o marche/arrêt ralenti o minuteur o multi régulateur o ambiances • minuteur: 1 s... 3 jours • vitesse de variation: 2 s... 23h
• configuration : à travers d'un module de configuration Velbus et le programme Velbuslink pour Windows (version 9.25 et plus)

Indications LED

• Led OUT: état du variateur o continuellement allumé: intensité souhaitée atteinte o clignotements lents: minuteur en cours o clignotements rapides: variation en cours o 2 clignotements, pause, 2 clignotements, etc.: erreur de communication o 3 clignotements, pause, 3 clignotements, etc.: charge non variable avec ce variateur o 4 clignotements, pause, 4 clignotements, etc.: alarme thermique (la luminosité sera diminuée jusqu'à 25% de la valeur souhaitée) o 5 clignotements, pause, 5 clignotements, etc.: alarme thermique (charge sera éteinte) • LED PS: tension d'alimentation o allumé: tension d'alimentation OK o éteint: pas de tension d'alimentation (correcte) - LED Rx: réception de données à travers le bus • LED Tx: envoi de données à travers le bus

Pour plus d'informations, consultez le guide d'installation, la FAQ et les téléchargements sur www.velbus.eu.
