VMBDALI - Gradateur Velbus - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Gradateur
Compatibilité	Compatible avec les systèmes Velbus
Puissance maximale	300W par canal
Nombre de canaux	2 canaux
Type de charge	Charge résistive et inductive
Installation	Montage sur rail DIN
Utilisation	Contrôle de l'intensité lumineuse des lampes
Maintenance	Vérifier régulièrement les connexions électriques
Sécurité	Respecter les normes électriques en vigueur
Garantie	2 ans
Dimensions	Largeur 4 modules
Poids	Environ 500g

FOIRE AUX QUESTIONS - VMBDALI Velbus

Comment installer le Velbus VMBDALI ?

Pour installer le Velbus VMBDALI, commencez par couper l'alimentation électrique. Connectez les fils conformément au schéma de câblage fourni dans le manuel d'instructions, puis remettez l'alimentation en marche.

Pourquoi le gradateur ne fonctionne-t-il pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que le fusible n'est pas grillé. Assurez-vous également que les ampoules utilisées sont compatibles avec le gradateur.

Comment régler la luminosité avec le Velbus VMBDALI ?

La luminosité peut être ajustée via l'application Velbus ou en utilisant le bouton de contrôle sur le gradateur. Appuyez et maintenez le bouton pour augmenter ou diminuer l'intensité lumineuse.

Le gradateur émet un bruit lorsque je l'utilise. Est-ce normal ?

Un léger bruit peut être normal, surtout à des niveaux de luminosité très bas. Cependant, si le bruit est fort ou incessant, vérifiez les connexions et assurez-vous que les ampoules sont compatibles.

Comment réinitialiser le Velbus VMBDALI ?

Pour réinitialiser le gradateur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela devrait ramener le dispositif à ses paramètres d'usine.

Puis-je utiliser le Velbus VMBDALI avec des ampoules LED ?

Oui, le Velbus VMBDALI est compatible avec les ampoules LED, mais assurez-vous d'utiliser des modèles spécifiquement conçus pour les gradateurs.

Comment associer le Velbus VMBDALI à d'autres dispositifs Velbus ?

Pour associer le VMBDALI à d'autres dispositifs, utilisez l'application Velbus ou le logiciel de configuration Velbus. Suivez les instructions à l'écran pour ajouter des dispositifs à votre réseau.

Que faire si la télécommande ne fonctionne pas avec le gradateur ?

Vérifiez que les piles de la télécommande sont chargées et qu'elle est correctement synchronisée avec le gradateur. Si le problème persiste, essayez de réinitialiser le gradateur.

Y a-t-il une limite au nombre d'ampoules que je peux contrôler avec le VMBDALI ?

Oui, le nombre d'ampoules dépend de la puissance totale. Consultez le manuel pour connaître la puissance maximale supportée par le gradateur.

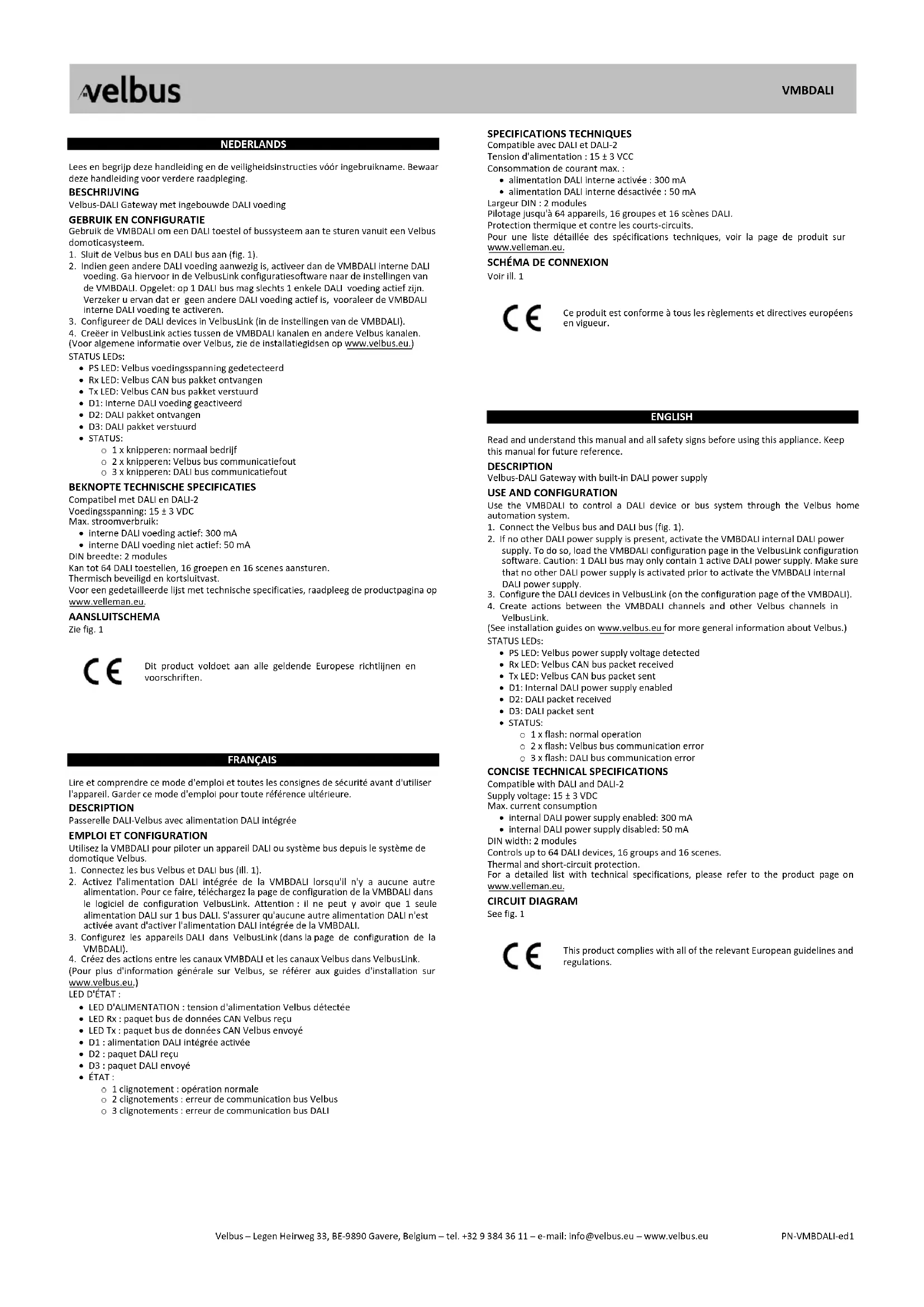

MODE D'EMPLOI VMBDALI Velbus

FRANÇAIS Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil. Garder ce mode d'emploi pour toute référence ultérieure. DESCRIPTION Passerelle DALI-Velbus avec alimentation DALI intégrée

EMPLOI ET CONFIGURATION

Utilisez la VMBDALI pour piloter un appareil DALI ou système bus depuis le système de domotique Velbus.

1. Connectez les bus Velbus et DALI bus (ill. 1).

2. Activez l'alimentation DALI intégrée de la VMBDALI lorsqu'il n'y a aucune autre

alimentation. Pour ce faire, téléchargez la page de configuration de la VMBDALI dans le logiciel de configuration VelbusLink. Attention : il ne peut y avoir que 1 seule alimentation DALI sur 1 bus DALI. S'assurer qu'aucune autre alimentation DALI n'est activée avant d'activer l'alimentation DALI intégrée de la VMBDALI.

3. Configurez les appareils DALI dans VelbusLink (dans la page de configuration de la

4. Créez des actions entre les canaux VMBDALI et les canaux Velbus dans VelbusLink.

(Pour plus d'information générale sur Velbus, se référer aux guides d'installation sur www.velbus.eu.) LED D'ÉTAT :

• LED D'ALIMENTATION : tension d'alimentation Velbus détectée

• LED Rx : paquet bus de données CAN Velbus reçu

• LED Tx : paquet bus de données CAN Velbus envoyé

• D1 : alimentation DALI intégrée activée

• D2 : paquet DALI reçu

• D3 : paquet DALI envoyé

• ÉTAT : o 1 clignotement : opération normale o 2 clignotements : erreur de communication bus Velbus o 3 clignotements : erreur de communication bus DALI SPECIFICATIONS TECHNIQUES Compatible avec DALI et DALI-2 Tension d'alimentation : 15 ± 3 VCC Consommation de courant max. :

• alimentation DALI interne activée : 300 mA

• alimentation DALI interne désactivée : 50 mA Largeur DIN : 2 modules Pilotage jusqu'à 64 appareils, 16 groupes et 16 scènes DALI. Protection thermique et contre les courts-circuits. Pour une liste détaillée des spécifications techniques, voir la page de produit sur www.velleman.eu.

Ce produit est conforme à tous les règlements et directives européens en vigueur.
