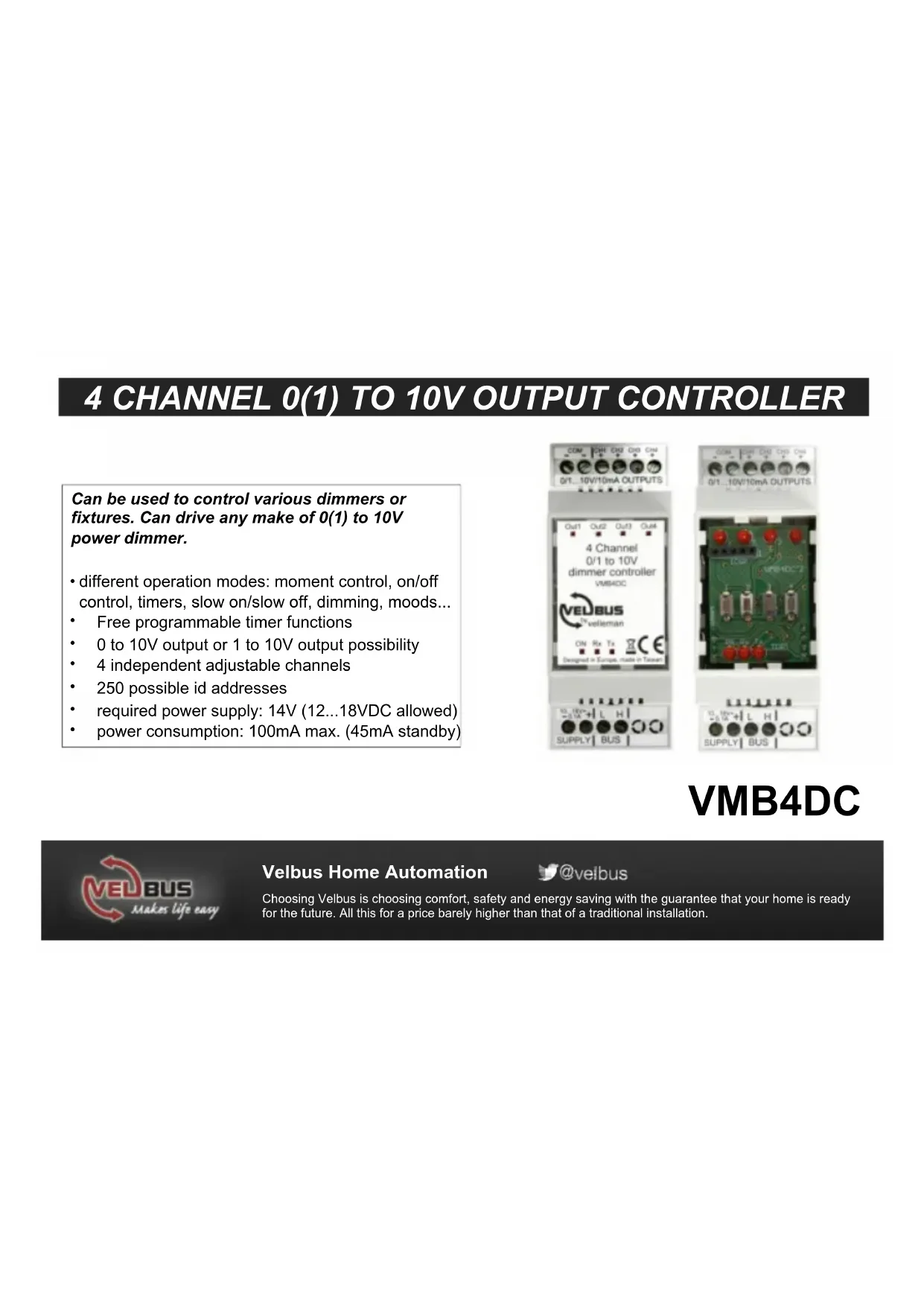

VMB4DC - Gradateur Velbus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gradateur
Marque	Velbus
Modèle	VMB4DC
Catégorie	Gradateur
Nombre de canaux	4
Tension d'alimentation	24 V CC (bus Velbus)
Consommation	< 2 W
Type de sortie	1-10 V CC (commande analogique)
Commande locale	Oui (via boutons poussoirs)
Indications LED	Alimentation (ON), Réception (Rx), Transmission (Tx), état des sorties
Dimensions (L x H x P)	72 x 90 x 58 mm
Poids	150 g
Matériau du boîtier	Plastique ABS
Température de fonctionnement	0 °C à 45 °C
Installation	Sur rail DIN (ou dans boîtier de distribution)
Compatibilité	Système Velbus
Fonctions principales	Variation d'intensité pour éclairage néon, ampoules, LED RVB
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Installation par un électricien qualifié, respecter la norme électrique
Pièces détachées et réparabilité	Aucune pièce détachable, module non réparable, remplacer en cas de panne
Informations générales	Utilisez le logiciel Velbuslink pour la configuration

FOIRE AUX QUESTIONS - VMB4DC Velbus

Comment installer le VMB4DC ?

L'installation doit être réalisée par un électricien qualifié. Le module se monte sur rail DIN dans le tableau électrique. Connectez le bus Velbus (bornes 3 et 4) et les sorties vers les variateurs ou éclairages. Assurez-vous de respecter la polarité et de ne pas dépasser la charge maximale.

Puis-je utiliser le VMB4DC avec des ampoules LED ?

Oui, à condition que les ampoules LED soient dimmables et compatibles avec une commande 1-10 V. Utilisez un variateur LED adapté entre le module et les ampoules.

Quelle est la tension de sortie du VMB4DC ?

La sortie fournit un signal de commande analogique 1-10 V CC. Elle ne pilote pas directement les ampoules, mais des variateurs de puissance ou ballasts compatibles.

Comment configurer les canaux du VMB4DC ?

Utilisez le logiciel Velbuslink pour paramétrer chaque canal : type de charge, temps de variation, scénarios, etc. Le module se connecte au bus Velbus pour la configuration.

Que faire si une LED d'état ne s'allume pas ?

Vérifiez l'alimentation du bus Velbus (LED ON). Si une LED Rx ou Tx ne clignote pas, le module ne communique pas. Contrôlez les connexions du bus et les cavaliers TERM (uniquement 2 par installation).

Puis-je connecter plusieurs tubes néon sur un seul canal ?

Oui, vous pouvez connecter plusieurs tubes néon dimmables avec ballast électronique 1-10 V sur un même canal, tant que la puissance totale ne dépasse pas la capacité du ballast et du module.

Quelle est la puissance maximale supportée par le VMB4DC ?

Le module lui-même ne fournit pas de puissance directe ; il commande des variateurs externes. La puissance dépend du variateur connecté. Consultez la fiche technique du variateur pour les limites.

Comment réinitialiser le module aux paramètres d'usine ?

La réinitialisation se fait via le logiciel Velbuslink. Si le module est inaccessible, coupez l'alimentation du bus pendant 10 secondes, puis remettez sous tension. Les paramètres restent en mémoire.

Le VMB4DC est-il compatible avec d'autres systèmes domotiques ?

Il est conçu pour le système Velbus uniquement. Cependant, il peut être intégré via des ponts (ex. Velbus-Network) avec d'autres protocoles comme KNX ou Modbus.

Où trouver le manuel complet du VMB4DC ?

Le manuel complet est disponible en téléchargement sur le site officiel de Velbus ou sur des plateformes comme notice-facile.com. Il contient les schémas de raccordement et les instructions détaillées.

MODE D'EMPLOI VMB4DC Velbus

1 sortie (-) commune 2 sorties 3 alimentation module ou Velbus 4 Velbus

Indications LED

5 ON : LED d'alimentation

LED de réception

Rx : Velbus RX

LED de transmission

TX: Velbus TX

6 état de la sortie

Commandes

7 commandes locales des sorties

Schéma de connexion avec un éclairage néon dimmable

L'éclairage néon doit être équipé d'un ballast électronique dimmable avec commande en 1-10V.

Plusieurs tubes néon peuvent être connectés à un seul canal.

Le programme Velbuslink relie chaque canal variateur à un canal relais en contrôle momentané, ceci pour faire chuter la tension du tube néon lors d'une commande en 0V afin que le tube s'éteigne.

Schéma de connexion avec variateurs de puissance

Pour faire varier l'intensité d'une ampoule haute puissance ou d'un groupe d'ampoules, il est possible de connecter un ou plusieurs variateurs à pilotage CC aux sorties du module contrôleur. Il est à noter que les 4 canaux ont 1 sortie (-) commune.

Le module de contrôle est également utilisable pour faire varier l'intensité de flexibles LED RVB à l'aide d'un variateur LED RVB à pilotage CC. Ici, nous utiliserons 3 canaux.

Généralement, une installation Velbus® ne peut comporter que 2 cavaliers TERM.

Normalement, il y a un cavalier TERM dans le module à l'intérieur du boîtier de distribution et un cavalier TERM dans le module le plus éloigné du distribution.

TERM

Retirez le cavalier dans tous les autres modules.
