Type de produit	Interrupteur mural programmable
Marque	Honeywell
Modèle	RPLS730B1000
Alimentation	120 Vca, 50/60 Hz
Charge maximale résistive	2400 W (20 A @ 120 V)
Charge maximale inductive	2400 W (20 A @ 120 V)
Charge maximale moteur	1 hp
Nombre de programmes	7
Formats d'heure	12h / 24h
Type de pile de sauvegarde	Rechargeable intégrée
Température de fonctionnement	-15 °C à 50 °C
Température d'entreposage	-20 °C à 50 °C
Garantie	1 an
Fonctions principales	Mode manuel/automatique, dérogation temporaire, programmation horaire, réinitialisation
Installation	Nécessite un fil neutre dans la boîte électrique
Homologation	UL Listed (Energy Management Equipment)

FOIRE AUX QUESTIONS - RPLS730B1000 HONEYWELL

Comment régler l'heure sur l'interrupteur Honeywell RPLS730B1000 ?

Soulevez le couvercle, puis appuyez sur les touches HOUR et MIN pour régler l'heure. Utilisez la touche DAY pour le jour. Pour changer le format 12/24h, appuyez simultanément sur MIN et HOUR en mode MAN ou AUTO.

Comment programmer un horaire d'allumage et d'extinction ?

Appuyez sur PGM pour afficher le programme (P1 à P7). Sélectionnez le jour avec DAY, réglez l'heure ON avec HOUR et MIN, appuyez à nouveau sur PGM pour régler l'heure OFF. Répétez pour chaque programme. Pour un cycle hebdomadaire, sélectionnez tous les jours.

Comment passer du mode manuel au mode automatique ?

Maintenez l'interrupteur enfoncé pendant 3 secondes pour basculer entre les modes MAN (manuel) et AUTO (automatique). En mode AUTO, l'interrupteur suit l'horaire programmé.

Que faire si l'écran reste vide après installation ?

Vérifiez que le sélecteur ON/OFF est en position ON. Si l'écran est vide ou peu contrasté, attendez 2 minutes le temps que la batterie interne se charge. Si rien ne s'affiche, réinitialisez avec un trombone en insérant dans le trou de réinitialisation.

Comment effacer un programme enregistré ?

Appuyez sur PGM jusqu'à afficher le programme souhaité, puis maintenez PGM enfoncé pendant 3 secondes. L'écran affichera - : - indiquant que le programme est effacé.

Quelle est la charge maximale supportée par cet interrupteur ?

Il supporte jusqu'à 2400 W (20 A) pour les charges résistives et inductives, et jusqu'à 1 hp pour les moteurs. Assurez-vous de ne pas dépasser ces limites.

Que faire si l'interrupteur se réinitialise tout seul avec une charge inductive (relais, contacteur) ?

Installez un filtre AC130-03 sur chaque relais ou contacteur pour éviter les réinitialisations intempestives causées par la charge.

Comment changer le format de l'heure de 24h à 12h ?

Assurez-vous que le mode MAN ou AUTO est affiché, puis appuyez simultanément sur les touches MIN et HOUR. L'affichage 0:00 correspond au 24h, 12:00 au 12h. En format 12h, vérifiez que PM apparaît pour l'après-midi.

Comment réinitialiser complètement l'interrupteur ?

Utilisez un trombone pour appuyer sur le bouton de réinitialisation situé sous le couvercle. L'écran affichera 0:00 clignotant. Cela efface tous les réglages et programmes.

Quelle est la garantie de l'interrupteur Honeywell RPLS730B1000 ?

Resideo garantit ce produit contre tout défaut de pièce ou de main-d'œuvre pendant 1 an à compter de la date d'achat par le consommateur original. Pour réclamation, contactez le service client au 1-800-468-1502.

MODE D'EMPLOI RPLS730B1000 HONEYWELL

L'interrupteur mural programmable RPLS730B / RPLS731B a été conçu pour commander des appareils d'éclairage et des moteurs.

Type de charge Charge maximale Exemples
Charge résistive	2400 W (20 A @ 120 V)	éclairage incandescentéclairage halogènechauffe-moteur
Charge inductive	2400 W (20 A @ 120 V)	éclairage fluorescentéclairage fluorescent compactéclairage au sodiumballasts électroniques
Moteur	1 hp • pompes• ventilateur

Installation

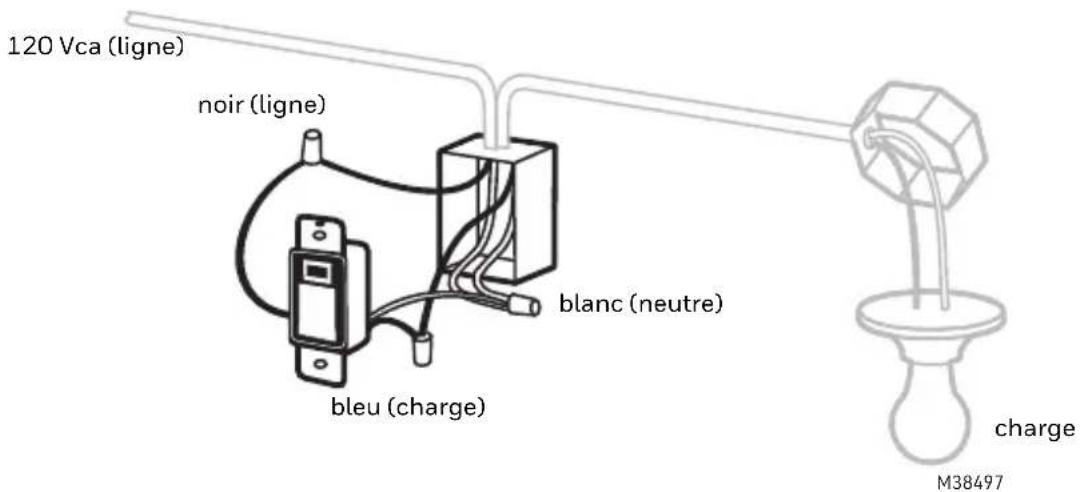

REMARQUE : Cet interrupteur ne peut être utilisé s'il n'y a pas au moins deux fils blancs raccordés par un connecteur dans la boîte électrique.

1. Mettre le circuit hors tension à partir du disjoncteur afin d'éviter tout risque de choc électrique.
2. Enlever l'interrupteur existant.
3. Installer le nouvel interrupteur.
4. Remettre le circuit sous tension à partir du disjoncteur.

Démarrage

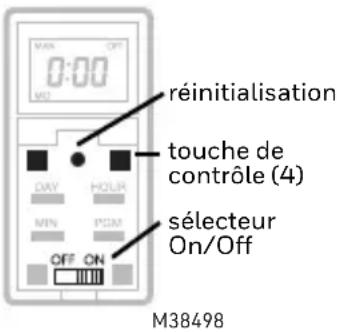

1. Soulevez le bas du couvercle de l'interrupteur à l'aide d'un petit tournevis.
2. S'assurer que le sélecteur ON/OFF est placé à ON.
3. Réinitialiser l'interrupteur à l'aide d'un trombone. 0:00 clignotera à l'écran.

Si rien n'est affiché à l'écran :

- S'assurer que le sélecteur ON/OFF est bien mis à la position ON. Le placer bien à droite à l'aide d'un petit tournevis.

- Lors de la première mise sous tension après l'installation, l'écran de l'interrupteur peut être vide ou offre peu de contraste, ou peut le devenir quand vous allumez la lumière. Toutefois, noter que l'interrupteur est entièrement fonctionnel durant ce temps. Attendre 2 minutes afin que la batterie de l'interrupteur soit suffisamment chargée et l'écran de l'interrupteur reviendra à son contraste normal.

Régler l'horloge

REMARQUE : L'interrupteur affiche l'heure en format 24 heures par défaut ou après une réinitialisation.

1. Pour basculer entre le format 12 heures et le format 24 heures, procéder comme suit :
2. Appuyer sur l'une des touches de contrôle afin de s'assurer que l'indicateur MAN ou AUTO est affiché.
3. Appuyer simultanément et brièvement sur les touches MIN et HOUR (affichage 0:00 = 24 heures; affichage 12:00 = 12 heures).
4. Régler l'heure à l'aïde des touches HOUR et MÎN. Si le format 12 heures est sélectionné, s'assurer que PM apparaît lorsque l'heure de l'après-midi est affichée.
5. Régler le jour à l'aide de la touche DAY.
6. Appuyer sur une touche de contrôle ou replacer le couvercle de l'interrupteur.

MODES De fonctionnement

L'interrupteur a 2 modes de fonctionnement : manuel (MAN) et automatique (AUTO). Pour changer de mode, appuyer sur l'interrupteur pendant 3 secondes.

Mode manuel

L'interrupteur programmable fonctionne comme un interrupteur conventionnel. Appuyer sur l'interrupteur pour allumer ou éteindre la lumière. Le mode (MAN) et l'état de marche/arrêt (ON ou OFF) sont affichés.

Mode automatique

L'interrupteur suit l'horaire programmé. Le mode (AUTO), l'état de marche/arrêt (ON ou OFF) et le numéro du programme en cours sont affichés. Pour déroger temporairement à l'horaire programmé, appuyer sur l'interrupteur. Le nouvel état (ON ou OFF) clignotera pour indiquer que l'état est temporaire. La dérogation reste active jusqu'à ce qu'on appuie de nouveau sur l'interrupteur ou jusqu'au début du prochain programme.

Programmation de l'horaire

Vous pouvez enregistrer jusqu'à 7 programmes. Pour enregistrer un programme, vous devez régler l'heure du début (ON) et l'heure de la fin (OFF).

1. Soulevez le bas du couvercle de l'interrupteur à l'aide d'un petit tournevis.
2. Appuyer sur la touche PGM pour afficher un programme et l'heure du début (ON) du programme ou l'heure de la fin (OFF) du programme. Par exemple, lorsque vous appuyez sur PGM pour la première fois, le programme 1 (P1) et l'heure du début (ON) sont affichés. - : - est affiché au lieu de l'heure si le programme n'est pas enregistré (c.-à-d. s'il est inactif).
3. Appuyer sur DAY pour sélectionner le jour du programme.

M38500

1. REMARQUE : Si vous désirez que le programme se répète tous les jours, appuyer sur DAY jusqu'à ce que les 7 jours soient affichés. (Ceci compte pour 1 programme et non 7.)
2. Appuyer sur HOUR et MIN pour régler l'heure du début du programme (ON) (l'heure à laquelle vous voulez que la lumière s'allume). Si le format d'affichage 12 heures est utilisé, s'assurer que la mention PM apparaît lorsque l'heure de l'après-midi est affichée.
3. Une fois l'heure du début du programme enregistrée, appuyer de nouveau sur PGM pour afficher l'heure de la fin du programme.
4. Répéter les étapes 3 à 5 pour régler la fin du programme (OFF) (l'heure à laquelle vous voulez que la lumière s'éteigne).
5. Pour régler un autre programme, répéter les étapes 2 à 6. Les programmes non réglés resteront inactifs.
6. Appuyer sur une touche de contrôle ou replacer le couvercle de l'interrupteur.

M38501

Effacer un réglage

Appuyer sur la touche PGM jusqu'à ce que le réglage soit affiché. Appuyer ensuite sur la touche PGM pendant 3 secondes. L'écran affiche - : - lorsque le programme est effacé.

Écran éteint	Vérifier le disjoncteur sur le panneau électrique.S’assurer que le sélecteurON/OFFest placé àON.Réinitialiser l’interrupteur à l’aide d’un trombone.
Affichage pâle ou irrégulier	La température ambiante est inférieure à 0 °C.
Impossible de changer le format de l’heure (24 heures ou 12 heures)	Appuyer d’abord sur l’une des touches de contrôle afin que le motMANouAUTOs’affiche à l’écran.
Les programmes ne fonctionnent pas correctement	S’assurer que l’interrupteur est bien programmé.Noter que – : – – indique un programme inactif.Si l’interrupteur a été configuré en format 12 heures, s’assurer que le motPMapparaît à l’écran lorsque l’heure de l’après-midi est affichée.
L’interrupteur se réinitialise sans raison apparente lorsque qu’il est utilisé pour commander une charge inductive telle qu’un relais ou un contacteur.	La réinitialisation est causée par la charge. Installer un filtre (AC130-03) à chaque relais ou contacteur.

FICHE Technique

Alimentation : 120 Vca, 50 / 60 Hz

Charge : 2400 watts, résistive ou inductive, 1 HP (moteur)

Température de fonctionnement : -15 °C à 50 °C (5 °F à 122 °F)

Température d'entreposage : -20 °C à 50 °C (-4 °F à 122 °F)

Panne de courant : L'interrupteur est muni d'une pile rechargeable pour sauvegarder vos programmes lors d'une panne de courant. Cependant, l'écran est éteint durant la panne.

Garantie

Resideo garantit ce produit, à l'exception des piles, contre tout défaut de pièce ou de main-d'oeuvre, durant une période pour un (1) ans à partir de la date d'achat par le consommateur d'origine si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Resideo remplacera ou réparera le produit, à sa discrétion.

Si le produit est défectueux

(i) renvoyez-le avec la facture ou une autre preuve d'achat datée au lieu d'achat; ou (ii) appelez le service à la clientèle de Resideo en composant le 1-800-468-1502. Le service à la clientèle déterminera si le produit doit être retourné à l'adresse suivante : Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s'applique pas s'il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le consommateur l'avait en sa possession.

La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. RESIDEO N'EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D'UNE VIOLATION QUELCONQUE D'UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l'exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s'appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION PARTICULIERE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE À UN ANS DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s'appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d'une province à l'autre.

Pour toute question concernant la présente garantie, prière d'écrire aux Services à la clientèle de Resideo à l'adresse suivante : Resideo Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-800-468-1502.

Service à la clientèle

Si vous avez des questions sur le fonctionnement de votre interrupteur programmable, veuillez consulter resideo. com, ou vous adresser au Service à la clientèle en composant sans frais le 1-800-468-1502.
