Type de produit	Grille-pain à convoyeur professionnel
Marque	Hatco
Modèle	ToastQwik TQ400BA
Catégorie	Grille-pain à convoyeur
Dimensions (L x P x H)	368 mm x 451 mm x 378 mm
Poids d'embarquement	21 kg (46 lb)
Alimentation électrique	120 V, 60 Hz, 14.8 A, 1780 W (fiche NEMA 5-15P)
Autres tensions disponibles	208 V (9.0 A, 1880 W) et 240 V (7.8 A)
Capacité de grillage	Jusqu'à 400 tranches/heure (estimation), grille bagels et petits pains coupés
Grillage une face	Oui, conçu pour bagels et petits pains (face coupée vers le haut)
Épaisseur max du produit	44 mm (1-3/4")
Largeur max du produit	245 mm (9-5/8")
Système de contrôle	Commandes de température supérieure et inférieure, contrôle de couleur (vitesse du convoyeur), interrupteur marche/arrêt
Mode économie d'énergie	Oui, réduit la puissance de 50 % avec voyant lumineux
Système ColorGuard	Oui, ajuste automatiquement la vitesse du convoyeur pour une coloration uniforme
Sens de décharge	Avant ou arrière (configurable)

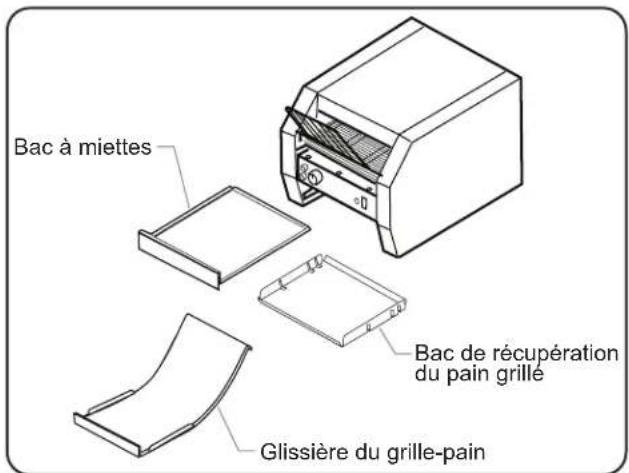

Composants inclus	Bac à miettes amovible, bac de récupération du pain grillé, rampe d'arrivée du pain, cordon d'alimentation de 1829 mm (6 pi)
Entretien	Nettoyage quotidien avec chiffon humide non abrasif ; bac à miettes lavable au lave-vaisselle (à froid)
Sécurité	Arrêt automatique en cas de surchauffe (interrupteur de sécurité haute température) ; ne pas immerger ; surfaces chaudes
Garantie	Garantie limitée : 2 ans sur les éléments chauffants tubulaires, 1 an pièces et main-d'œuvre + 1 an pièces supplémentaires (voir notice)
Usage	Professionnel uniquement (restauration)
Température ambiante recommandée	21 °C à 29 °C (70 °F à 85 °F)
Pays de fabrication	États-Unis (marque Hatco)

FOIRE AUX QUESTIONS - ToastQwik TQ400BA Hatco

Comment griller des bagels avec le TQ400BA ?

Placez les bagels face coupée vers le haut sur le convoyeur. Réglez la commande de température supérieure au maximum et la commande inférieure au minimum (pour griller une seule face). Ajustez le contrôle de couleur selon la dorure souhaitée. Le temps de grillage est d'environ 45 secondes.

Quelle est la capacité maximale de grillage par heure ?

Le modèle TQ400BA peut griller jusqu'à 400 tranches de pain par heure environ, selon l'épaisseur et l'humidité des produits. Pour les bagels, comptez environ 45 secondes par passage.

Comment nettoyer le grille-pain ?

Éteignez et débranchez l'appareil, laissez refroidir. Retirez et lavez le bac à miettes et le bac de récupération avec de l'eau chaude et un détergent doux. Essuyez les surfaces extérieures avec un chiffon humide non abrasif. N'utilisez jamais de nettoyeur à vapeur ou sous pression.

Que faire si le pain grillé est trop clair ou trop foncé ?

Réglez le contrôle de couleur : tournez dans le sens horaire pour une couleur plus foncée, antihoraire pour plus claire. Si le pain est trop clair même au réglage le plus foncé, augmentez les températures supérieure et inférieure. Attendez 15 à 20 minutes après tout changement de réglage.

Comment activer le mode économie d'énergie ?

Appuyez sur le bouton d'économie d'énergie (€) situé sur le panneau de commande. Le voyant clignote. En mode économie, la puissance est réduite de 50 %. Pour désactiver, appuyez à nouveau sur le bouton ou tournez n'importe quel bouton de commande. La pleine puissance est rétablie en 10 minutes.

Quels produits ne pas griller dans ce grille-pain ?

Évitez de griller des produits enrobés ou beurrés comme du pain à l'ail, des tartines au fromage ou des brioches. Les résidus peuvent réduire les performances et provoquer un incendie. Le non-respect annule la garantie.

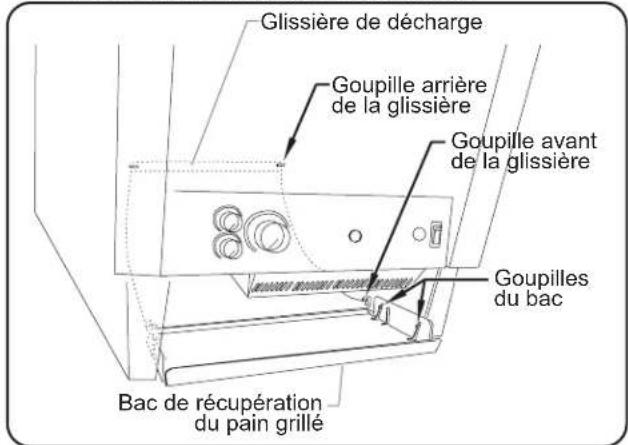

Comment changer le sens de décharge (avant/arrière) ?

Retirez la glissière de décharge et le bac de récupération. Pour une décharge avant, insérez la glissière par l'avant et enclenchez les goupilles. Pour une décharge arrière, installez le bac de récupération à l'arrière (la glissière n'est pas utilisée). Consultez le manuel pour les schémas.

Que faire si le voyant d'avertissement s'allume ?

Le voyant indique un dysfonctionnement du ventilateur ou une surchauffe. Éteignez l'appareil, débranchez-le et laissez refroidir. Nettoyez les ouvertures du ventilateur (sous le panneau de commande) avec un aspirateur. Si le problème persiste, contactez un technicien Hatco agréé.

Quelles sont les précautions de sécurité essentielles ?

Branchez toujours sur une prise mise à la terre. Ne pas immerger l'appareil. Ne pas utiliser d'objets métalliques dans la chambre de grillage. Attendez le refroidissement avant toute manipulation du bac à miettes. Tenez les enfants éloignés. Utilisez uniquement des pièces Hatco d'origine pour les réparations.

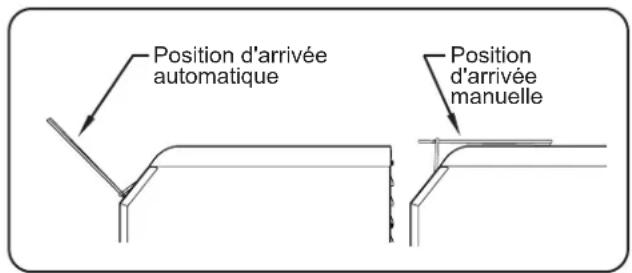

Comment régler la rampe d'arrivée du pain ?

La rampe a deux positions : arrivée automatique (droite : le pain glisse seul) et manuelle (horizontale : dépose manuelle sur le convoyeur). Pour changer, retirez la rampe en appuyant sur les ailettes métalliques et repositionnez-la.

MODE D'EMPLOI ToastQwik TQ400BA Hatco

S'inscrire en ligne! (voir page 19)

Hatco CORPORATION®

Toast-Qwik®

Grille-pain à convoyeur TQ-10, TQ-400, TQ-800, TQ-1200, et TQ-1800 Series/Série

Ne pas utiliser cet équipement sans avoir lu et compris le contenu de ce manuel ! Le non-respect des instructions contenues dans ce manuel peut entraîner de graves blessures ou la mort. Ce manuel contient des informations importantes concernant l'entretien, l'utilisation et le fonctionnement de ce produit. Si vous ne comprenez pas le contenu de ce man[uel], veuillez le signaler à votre supérieur. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer plus tard.

Français = p. 19

Informations importantes pour le Propriétaire....19

Introduction....19

Consignes de Sécurité Importantes....20

Description du Modèle 21

Désignation du Modèle 22

Caractéristiques Techniques....23

Configuration des fiches....23

Tableau des valeurs nominales électriques.....23

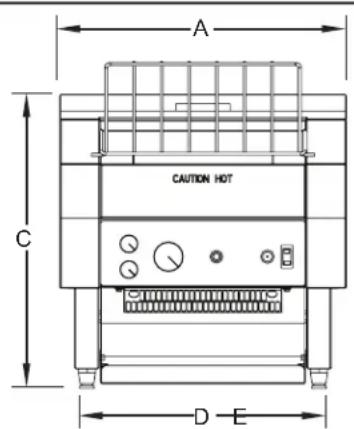

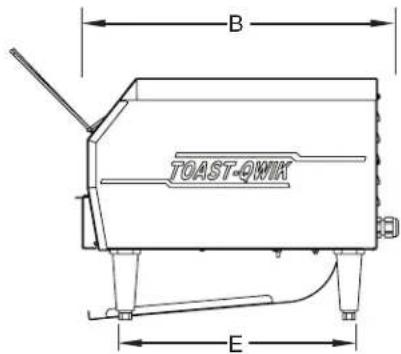

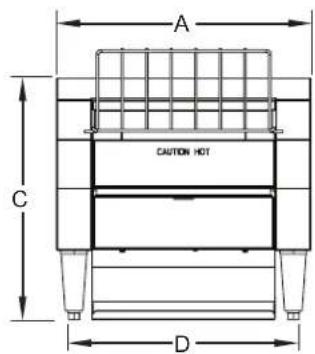

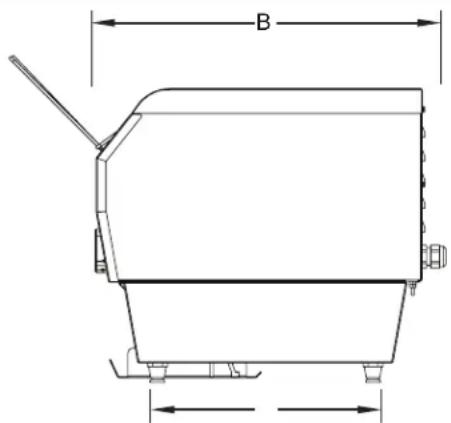

Dimensions....25

Installation....27

Généralités......27

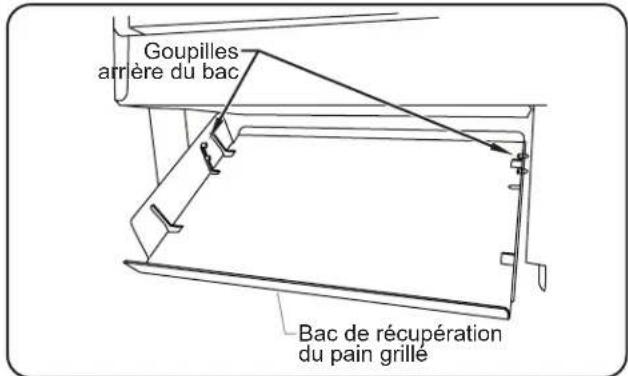

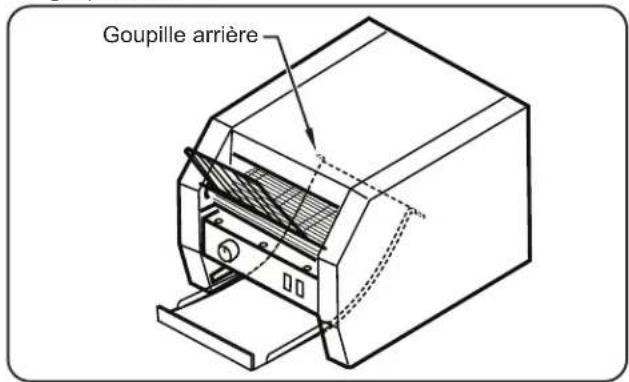

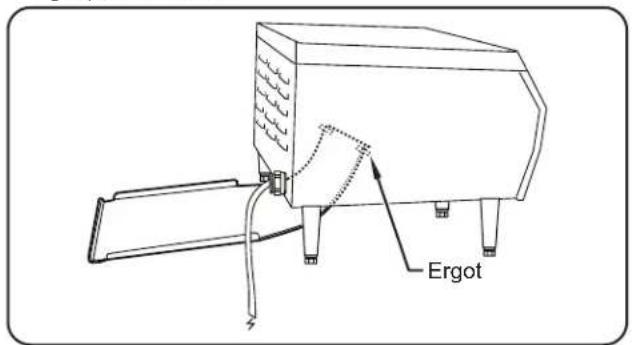

Installation du système de décharge avant ou arrière.....28

Mode d'emploi....29

Généralités......29

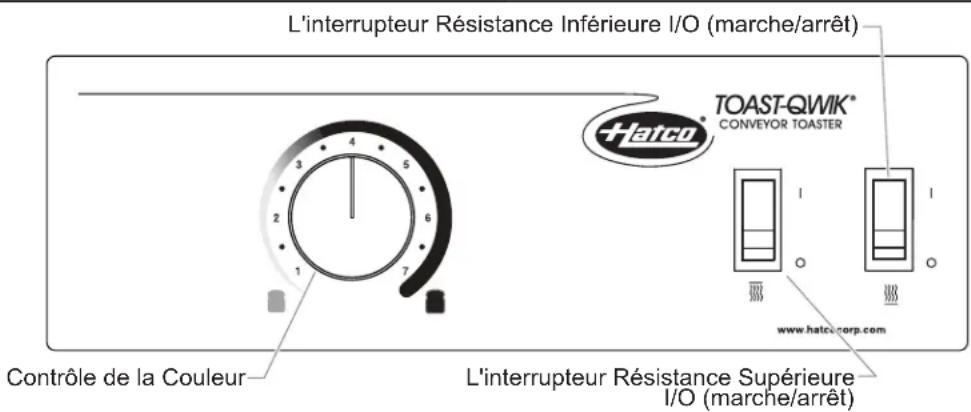

Fonctionnement du modèle TQ-10....29

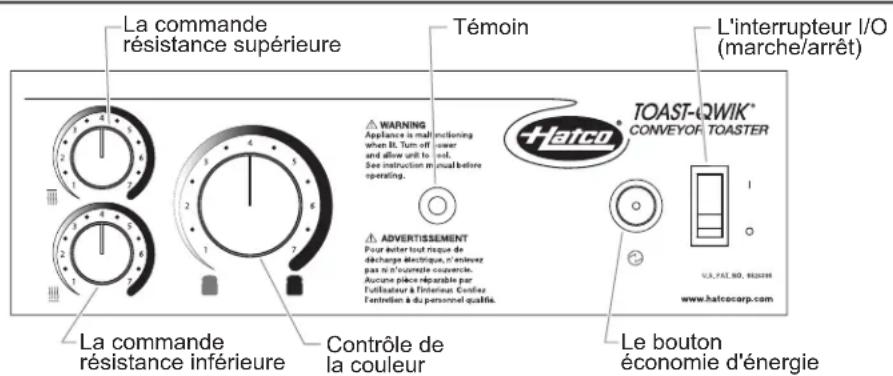

Fonctionnement des séries TQ-400, -800,

-1200, et -1800....30

Mode économie d'énergie et voyant associé....31

Système ColorGuard....31

Réglage de la rampe d'arrivée du pain....31

Maintenance....32

Généralités......32

Nettoyage quotidien....32

Nettoyage de la rampe d'arrivée du pain....32

Nettoyage du réflecteur d'élément inférieur....32

Guide de Dépannage....33

Options et accessoires....34

Garantie Limitée 35

Autorisés Distributeurs de Pièces..... Couverture Arrière

Informations importantes pour le propriétaire

Notez le numéro de modèle, le numéro de série, la tension et la date d'achat de l'appareil dans les espaces ci-dessous (étiquette des caractéristiques du produit située sur la partie inférieure gauche de l'appareil). Veuillez avoir cette information à portée de la main si vous appelez Hatco pour assistance.

Modèle No. ____

Numéro de série

Voltage ____

Date d'achat

Enregistrez votre appareil!

Remplissez la garantie en ligne pour éviter les retards pour faire jouer la garantie. Accédez au site Web Hatco:

www.hatcocorp.com, sélectionnez le menu déroulant

Support (Assistance), puis cliquez sur « Warranty » (Garantie).

Horaires

ouvrables : 7h00 à 17h00 du lundi au vendredi

Heures du Centre (CT)

(Horaires d'été : juin à septembre)

7h00 à 17h00 du lundi au jeudi

7h00 à 16h00 le vendredi)

Téléphone: 800-558-0607; 414-671-6350

Courriel: [e-mail]

Service d'assistance et de pièces de rechange disponible 7j/7, 24h/24 aux États-Unis et au Canada en composant le 800-558-0607.

Des renseignements supplémentaires sont disponibles sur notre site Web à www.hatcocorp.com.

Les grille-pain à convoyeur Toast-Qwik® Hatco sont conçus spécialement pour griller le pain plus rapidement. Les produits destinés à être grillés traversent une chambre chauffée et sont grillés rapidement et minutieusement. La teneur en humidité, la teneur en sucre et l'épaisseur du produit de panification influent sur la capacité à obtenir un produit parfaitement grillé. La vitesse du convoyeur et la température déterminent la couleur du pain grillé.

Les grille-pain de Hatco répondent à des normes de qualité conformes aux exigences du secteur de la restauration et offrent des performances optimales pendant des années. Les éléments métalliques chauffants tubulaires sont garantis deux ans contre toute rupture et panne électrique.

Les grille-pain à convoyeur Toast-Qwik Hatco font l'objet de recherches approfondies et d'essais. Les matériaux utilisés ont été sélectionnés pour une durabilité maximale, une apparence attractive et des performances optimales. Chaque appareil est soigneusement inspecté et testé avant expédition.

Ce manuel fournit les instructions d'installation, les consignes de sécurité et le mode d'emploi pour les grille-pain à convoyeur Toast-Qwik. Hatco vous recommande de lire l'ensemble des instructions d'installation et d'utilisation et toutes les consignes de sécurité dans ce manuel avant d'installer et d'utiliser l'appareil.

Les consignes de sécurité qui apparaissent dans ce manuel sont identifiées par les mots indicateurs suivants :

Avertissement

AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer la mort ou des blessures graves.

Attention

ATTENTION indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer des blessures légères ou moyennes.

AVIS est utilisé pour des questions sans rapport avec des blessures corporelles.

Lisez l'information de sécurité importante suivante avant d'utiliser cet équipement pour éviter des dommages ou la mort sérieux et pour éviter d'endommager l'équipement ou la propriété.

DANGER de décharge électrique :

• Brancher l'appareil sur une prise électrique avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise électriques ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise électrique de format et de tension corrects.
• Placez l'interrupteur sur OFF (arrêt), débranchez le cordon d'alimentation, et laissez l'appareil refroidir avant tout entretien, nettoyage, réglage ou avant de retirer du pain bloqué.
• L'appareil n'est pas à l'épreuve des intempéries. Placez l'unité à l'intérieur d'un local dont la température ambiante se situe entre 21°C (70°F) et 29°C (85°F).
• NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
• Ne pas nettoyer à la vapeur ni utiliser trop d'eau sur l'appareil.
• Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.
• Ne pas nettoyer l'appareil lorsqu'il est sous tension.
• Ne renversez pas de liquides dans l'appareil.
• Ne tirez pas l'unité par le cordon d'alimentation.
• Interrompez l'utilisation de l'unité si le cordon d'alimentation est effiloché ou usé.
• N'essayez jamais de réparer ou de remplacer un cordon d'alimentation. Celui-ci devra être remplacé par Hatco, un agent de service agréé par Hatco ou une personne possédant des qualifications similaires.
• N'insérez jamais un couteau, une fourchette ou un objet similaire dans la chambre de grillage.
• Ne saisissez pas le grille-pain en introduisant vos doigts dans l'ouverture d'alimentation.
• Cet appareil doit uniquement être réparé par un personnel qualifié. Toute réparation par un personnel non qualifié peut entraîner une électrocution et des brûlures.
• Pour les réparations, utiliser exclusivement des pièces de rechange Hatco d'origine. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l'utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange Hatco d'origine sont conçues pour fonctionner sans danger dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou de second marché ne présentent pas les caractéristiques leur permettant de fonctionner sans danger dans la matériel Hatco.

RISQUE D'EXPLOSION : Ne conservez pas ou n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de ces plaques ou de tout autre appareil.

Si le grille-pain surchauffe ou si les ventilateurs de refroidissement à l'intérieur de l'appareil arrêtent de fonctionner, l'interrupteur de sécurité haute température arrêtera le grille-pain. Contacter un agent de service agréé ou Hatco pour obtenir une assistance.

DANGER d'incendie :

• Pour une décharge à l'avant : Laissez une distance minimale de 25 mm (1") sur les côtés et à l'arrière de l'appareil. Laissez une distance minimale de 305 mm (12") à l'avant
• Pour une décharge à l'arrière : Laissez une distance minimale de 25 mm (1") sur les côtés de l'appareil. Laissez une distance minimale de 305 mm (12") à l'avant et à l'arrière
• Ne placez pas le grille-pain sur une étagère ou à moins de 305 mm (12") du plafond.
• Ne posez rien sur le grille-pain. Ne placez pas le grille-pain à proximité ou en dessous de rideaux ou d'autres matériaux inflammables. Les éléments situés à proximité du grille-pain ou sur celui-ci peuvent prendre feu et entraîner des blessures et/ou endommager le grille-pain.
• En cas d'incendie, débranchez immédiatement le grille-pain. L'appareil pourra alors refroidir et il sera alors plus facile et plus sûr d'éteindre l'incendie.

Assurez-vous que tous les opérateurs ont été formés à l'utilisation sûre et correcte de l'appareil.

Cet appareil ne doit pas être utilisé par des enfants ou des personnes avec des capacités physiques, sensorielles ou mentales diminuées. Assurez-vous que les enfants sont bien surveillés et tenez-les à l'écart de l'appareil.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au 800-558-0607 ou 414-671-6350.

DANGER de brûlure :

• Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.

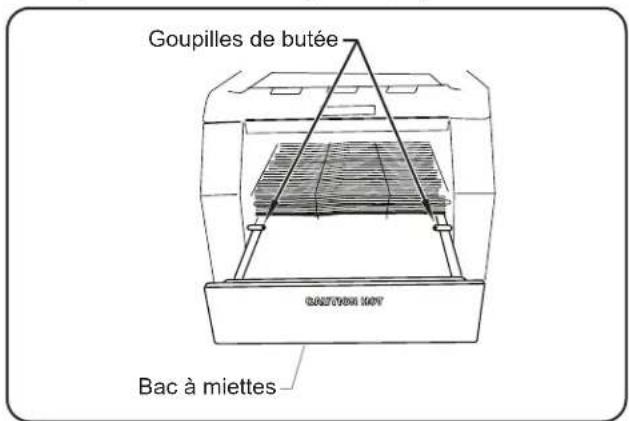

• Retirez le tiroir ramasse-miettes pour le laver uniquement lorsque le grille-pain est froid.

Placez l'appareil à une hauteur de comptoir adaptée et sur un emplacement pratique pour son utilisation. L'emplacement choisi doit être de niveau et solide afin de supporter le poids de l'appareil et de son contenu.

Utilisez toujours le grille-pain lorsque le tiroir ramasse-miettes est installé dans l'appareil.

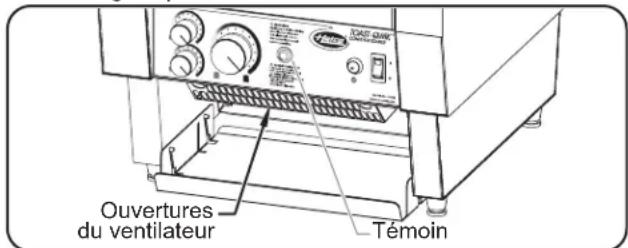

Si le témoin d'avertissement s'allume, l'appareil connaît un dysfonctionnement dû à une défaillance de ventilateur. Arrêtez l'appareil, débranchez-le de sa source d'alimentation et demandez à un technicien qualifié d'effectuer une opération d'entretien.

Il est déconseillé de griller des produits enrobés ou beurrés, comme du pain à l'ail, des tartines au fromage ou des brioches. Les résidus réduiront la performance du grille-pain et pourraient l’enflammer. L’utilisation du grille-pain pour griller les aliments cités précédemment annulera la garantie de l’appareil.

Ne placez pas l'appareil dans une zone exposée à des températures supérieures à 29°C (85°F) ou soumise à la graisse des grils, des friteuses, etc. Des températures excessives et la graisse risquent d'endommager l'appareil.

Ne placez pas le grille-pain dans une zone qui réduit le flux d'air autour de l'avant et de l'arrière de l'appareil. Ne placez pas le grille-pain dans le chemin de déchargement direct des bouches de ventilation ou des bouches d'air de compensation.

Les dommages à toute partie du comptoir pouvant être causés par la chaleur générée par l'équipement de Hatco ne sont pas couverts par la garantie de Hatco. Contactez le fabricant du comptoir pour obtenir des renseignements.

Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyants abrasifs pourraient rayer la finition de l'unité, altérant son apparence et la rendant vulnérable à l'accumulation de saleté.

Cet appareil est réservé à un usage professionnel uniquement—il ne convient PAS à un usage personnel.

Nettoyez l'unité quotidiennement pour éviter les dysfonctionnements et assurer un fonctionnement sain.

Tous les modèles

Tous les grille-pain à convoyeur Toast-Qwik sont rapides, fiables et polyvalents, grillant de 300 à 1800 tranches de pain à l'heure, selon le modèle. La décharge avant ou arrière permet à l'opérateur de placer le grille-pain Toast-Qwik à l'endroit le plus pratique. Chaque grille-pain Toast-Qwik inclut un bac de récupération de pain grillé, une rampe d'arrivée du pain, un bac à miettes amovible et un cordon de 1829 mm (6') avec fiche, pré-attaché en usine.

Mode économie d'énergie et voyant associé

Tous les grille-pain des séries TQ-400, TQ-800, TQ-1200 et TQ-1800 sont dotés d'un mode économie d'énergie. En mode économie d'énergie, le témoin lumineux du bouton d'économie d'énergie (clignotera). Lorsque la lumière clignote, le grille-pain fonctionne à 50 % de sa puissance. La pleine puissance peut être rétablie en 10 minutes en appuyant sur n'importe quel bouton ou en ajustant n'importe quel bouton de commande.

Système colorguard

Tous les grille-pain des séries TQ-400, TQ-800 et TQ-1800 sont équipés d'un système de détection ColorGuard qui surveille et règle automatiquement la vitesse du convoyeur durant les périodes de forte demande pour assurer la coloration uniforme du pain grillé.

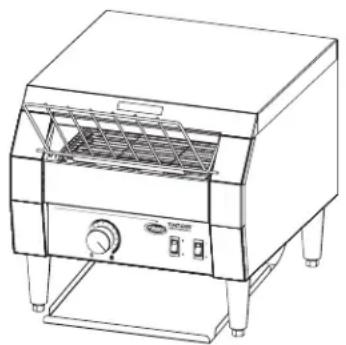

Modèle TQ-10

Le modèle TQ-10 permet de faire griller du pain de 38 mm (1-1/2") d'épaisseur et 245 mm (9-5/8") de largeur maximum. Le TQ-10 est fourni équipé de pieds réglables de 102 mm (4").

Le modèle TQ-400 permet de faire griller du pain de 44 mm (1-3/4") d'épaisseur et 245 mm (9-5/8") de largeur maximum.

Modèle TQ-405

Le modèle TQ-405 permet de faire griller du pain à forte teneur en eau ou dense de 44 mm (1-3/4") d'épaisseur et 245 mm (9-5/8") de largeur maximum.

Modèle TQ-400H

Le modèle TQ-400H a une ouverture de 3" (76 mm) de largeur compatible avec les pains de 2-3/4" (70 mm) d'épaisseur et 9-5/8" (244 mm) de largeur.

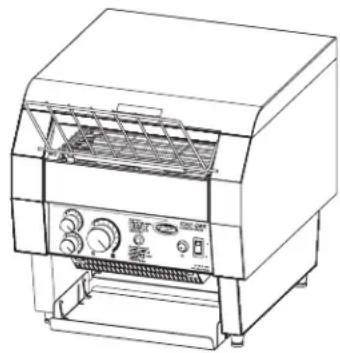

Modèle TQ-400BA

Le modèle TQ-400BA permet de faire griller rapidement sur une face des bagels ou petits pains coupés en deux, de 44 mm (1-3/4") d'épaisseur et 245 mm (9-5/8") de largeur maximum. La plupart des produits peuvent être grillés en 45 secondes. La coloration se fait sur la face coupée tournée vers le haut.

Série TQ-400 (Modèle TQ-400BA présenté ici)

Modèle TQ-800

Le modèle TQ-800 permet de faire griller du pain de 44 mm (1-3/4") d'épaisseur et 244 mm (9-5/8") de largeur maximum.

Modèle TQ-805

Le modèle TQ-805 permet de faire griller du pain à forte teneur en eau ou dense de 44 mm (1-3/4") d'épaisseur et 24 mm (9-5/8") de largeur maximum.

Modèle TQ-800H

Le modèle TQ-800H a une ouverture de 76 mm (3") de largeur compatible avec les pains de 70 mm (2-3/4") d'épaisseur et 244 mm (9-5/8") de largeur.

Modèle TQ-800BA

Le modèle TQ-800BA permet de faire griller rapidement sur une face des bagels ou petits pains coupés en deux, d'une épaisseur comprise entre 44 mm (1-3/4") et 244 mm (9-5/8"). La plupart des produits peuvent être grillés en 30 secondes. La coloration se fait sur la face coupée tournée vers le haut.

Modèle TQ-800HBA

Le modèle TQ-800HBA, polyvalent et performant, peut griller une face de bagel ou petit pain coupé en deux en 30 secondes minimum. La coloration se fait sur la face coupée tournée vers le haut. La taille maximale de produit permise est de 70 mm (2-3/4") d'épaisseur et 244 mm (9-5/8") de largeur.

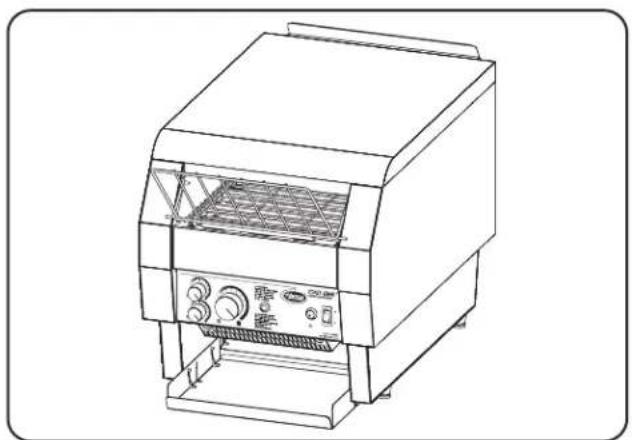

Série TQ-800 (Modèle TQ-800HBA présenté ici)

Modèle TQ-1200

Le TQ-1200 est un grille-pain grande vitesse équipé d'un convoyeur accéléré permettant une coloration plus rapide durant les périodes de forte demande. Deux tranches de pain peuvent être grillées en 15 secondes. Ce modèle est capable de griller du pain de 44 mm (1-3/4") d'épaisseur et 244 mm (9-5/8") de largeur maximum.

Modèle TQ-1800

Le modèle TQ-1800 permet de faire griller du pain de 44 mm (1-3/4") d'épaisseur et 346 mm (13-5/8") de largeur maximum.

Modèle TQ-1800H

Le modèle TQ-1800H a une ouverture de 76 mm (3") de largeur compatible avec les pains de 70 mm (2-3/4") d'épaisseur et 346 mm (13-5/8") de largeur.

Modèle TQ-1800BA

Le modèle TQ-1800BA permet de faire griller rapidement sur une face des bagels ou petits pains coupés en deux, de 44 mm (1-3/4") d'épaisseur et 346 mm (13-5/8") de largeur maximum. La plupart des produits peuvent être grillés en 15 secondes. La coloration se fait sur la face coupée tournée vers le haut.

Modèle TQ-1800HBA

Le modèle TQ-1800HBA, polyvalent et performant, peut griller une face de bagel ou petit pain coupé en deux en 15 secondes minimum. La coloration se fait sur la face coupée tournée vers le haut. La taille maximale de produit permise est de 70 mm (2-3/4") d'épaisseur et 346 mm (13-5/8") de largeur lorsque 3 produits sont placés côte à côte.

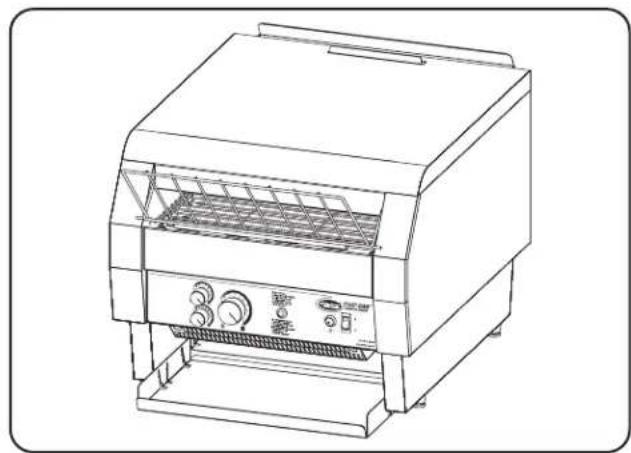

Série TQ-1800 (Modèle TQ-1800 présenté ici)

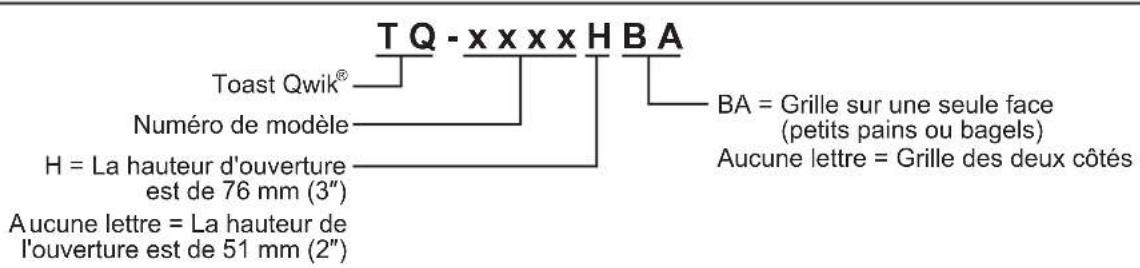

Désignation du modèle

T Q - x x x x H B A Toast Qwik® Numéro de modèle H = La hauteur d'ouverture est de 76 mm (3") Aucune lettre = La hauteur de l'ouverture est de 51 mm (2") BA = Grille sur une seule face (petits pains ou bagels) Aucune lettre = Grille des deux côtés

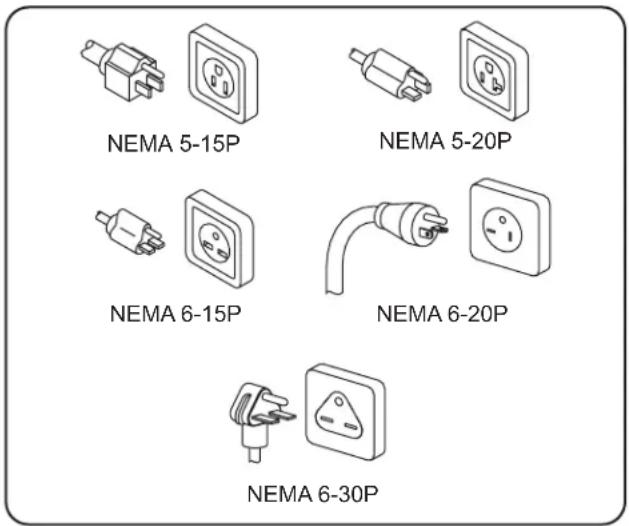

Configuration des fiches

Les appareils sont fournis par l'usine avec un cordon et une fiche. Les fiches fournies correspondent à leur application.

Avertissement

DANGER DE DÉCHARGE ÉLECTRIQUE: Brancher l'appareil sur une prise électrique avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise électriques ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise électrique de format et de tension corrects.

NOTA: Les prises électriques ne sont pas fournies par Hatco, mais sont disponibles comme accessoires.

NOTA: Étiquette de caractéristiques techniques située sur le côté de l'appareil. Consultez l'étiquette pour connaître le numéro de série et vérifier les caractéristiques électriques de l'appareil.

Configuration des fiches

Tableau des valeurs nominales électriques — Modèles TQ-10

Modèle Tension Hertz Intensité Amps			Configuration de Fiches			Poids d'embarquement
TQ-10	120	60	1800	15.0	NEMA 5-15P *	19 kg (42 lbs.)
	208		1830	8.8	NEMA 6-15P
	240 7.6

Tableau des valeurs nominales électriques — Modèles TQ-400

Modèle Tension Hertz Intensité Amps Configuration de Fiches						Poids d'embarquement
TQ-400 120		60	1790	14.9	NEMA 5-15P *	21 kg (46 lbs.)
	208		2230	10.7	NEMA 6-15P
	240 9.3
TQ-400H 208		60 2230		10.7	NEMA 6-15P 21 kg (46 lbs.)	21 kg (46 lbs.)
	240 9.3
TQ-400BA 120		60	1780	14.8	NEMA 5-15P*
	208		1880	9.0	NEMA 6-15P
	240 7.8

* NEMA 5-20P pour le Canada.

Tableau des valeurs nominales électriques — Série TQ-800

Modèle Tension Hertz Intensité Amps Configuration de Fiches						Poids d'embarquement
TQ-800 208		60 3330NEMA 6-15P		16.0 NEMA 6-20P †		29 kg (64 lbs.)
					‡ †
TQ-800H	208	60 3330NEMA 6-15P		16.0 NEMA 6-20P †		28 kg (62 lbs.)
	240 13.9 N				‡ †
TQ-800BA 208		60 3280NEMA 6-15P		15.8 NEMA 6-20P †		28 kg (62 lbs.)
					‡ †
TQ-800HBA 208		60 3280NEMA 6-15P		15.8 NEMA 6-20P †		29 kg (65 lbs.)
					‡ †

Tableau des valeurs nominales électriques — Série TQ-1200

Modèle Tension Hertz Intensité Amps Configuration de Fiches						Poids d'embarquement
TQ-1200	208	60 4030		19.4	NEMA 6-30P 30 kg (65 lbs.)
	240			16.8

Tableau des valeurs nominales électriques — Série TQ-1800

Modèle Tension Hertz Intensité Amps Configuration de Fiches						Poids d'embarquement
TQ-1800	208	60 4440		21.4	NEMA 6-30P 33 kg (73 lbs.)
	240 18.5
TQ-1800H 208		60 4650		22.4	NEMA 6-30P 34 kg (76 lbs.)
TQ-1800BA	208	60 4580		22.0	NEMA 6-30P 34 kg (75 lbs.)
	240 19.1
TQ-1800HBA	208	60 4580		22.0	NEMA 6-30P 34 kg (74 lbs.)
	240 19.1

* NEMA 6-20P pour le Canada. † Disponible avec le cordon d'alimentation 6-30P en option. ‡ NEMA 6-20P pour le Canada.

Dimensions — Modèle TQ-10

Modèle	Largeur (A)	Profondeur (B)	Hauteur (C)	Empattement Largeur (D)	Empattement Profondeur (E)
TQ-10	368 mm(14-1/2")	451 mm(17-3/4")	378 mm(13-3/4")	333 mm(13-1/8")	340 mm(13-3/8")

A CAUTION HOT C D

B TOAST-ΩMIX E

Vue de face Vue de côté

Dimensions – Série TQ-400, -405, -400H, -800, -805, -1200, et -1800

Modèle	Largeur (A)	Profondeur (B)	Hauteur (C)	Empattement Largeur (D)	Empattement Profondeur (E)
TQ-400 368 mm	(14-1/2")	451 mm(17-3/4")	378 mm(14-7/8")	314 mm(12-3/8")	295 mm(11-5/8")
TQ-405 368 mm	(14-1/2")	451 mm(17-3/4")	378 mm(14-7/8")	314 mm(12-3/8")	295 mm(11-5/8")
TQ-400H 368 mm	(14-1/2")	451 mm(17-3/4")	403 mm(15-7/8")	314 mm(12-3/8")	295 mm(11-5/8")
TQ-400BA 368 mm	(14-1/2")	451 mm(17-3/4")	378 mm(14-7/8")	314 mm(12-3/8")	295 mm(11-5/8")
TQ-800 368 mm	(14-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	314 mm(12-3/8")	344 mm(13-1/2")
TQ-805 368 mm	(14-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	314 mm(12-3/8")	344 mm(13-1/2")
TQ-800H 368 mm	(14-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	314 mm(12-3/8")	344 mm(13-1/2")
TQ-800BA 368 mm	(14-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	314 mm(12-3/8")	344 mm(13-1/2")
TQ-800HBA 368 mm	(14-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	314 mm(12-3/8")	344 mm(13-1/2")
TQ-1200 368 mm	(14-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	314 mm(12-3/8")	344 mm(13-1/2")
TQ-1800 470 mm	(18-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	416 mm(16-3/8")	344 mm(13-1/2")
TQ-1800H 470 mm	(18-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	416 mm(16-3/8")	344 mm(13-1/2")
TQ-1800BA 470 mm	(18-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	416 mm(16-3/8")	344 mm(13-1/2")
TQ-1800HBA 470 mm	(18-1/2")	578 mm(22-3/4")	422 mm(16-5/8")	416 mm(16-3/8")	344 mm(13-1/2")

Vue de face Vue de côté

B

Généralités

Les composants des grille-pain à convoyeur Toast-Qwik® Hatco sont déjà assemblés lors de l'expédition. Veillez à ne pas endommager l'unité ou ses composants lors du déballage du carton d'expédition.

DANGER DE DÉCHARGE ÉLECTRIQUE : L'appareil n'est pas à l'épreuve des intempéries. Placez l'unité à l'intérieur d'un local dont la température ambiante se situe entre 21°C (70°F) et 29°C (85°F).

RISQUE D'EXPLOSION : Ne conservez pas ou n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de ces plaques ou de tout autre appareil.

DANGER d'incendie :

• Ne placez pas le grille-pain sur une étagère ou à moins de 305 mm (12") du plafond.
• Ne posez rien sur le grille-pain. Ne placez pas le grille-pain à proximité ou en dessous de rideaux ou d'autres matériaux inflammables. Les éléments situés à proximité du grille-pain ou sur celui-ci peuvent prendre feu et entraîner des blessures et/ou endommager le grille-pain.
• Sortir l'appareil de sa boîte.

NOTA: Pour éviter des retards dans l'obtention de la couverture de la garantie, complétez l'enregistrement en ligne de votre garantie. Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus de détails.

1. Retirez le ruban et l'emballage de protection de toutes les surfaces de l'appareil.

Attention

Placez l'appareil à une hauteur de comptoir adaptée et sur un emplacement pratique pour son utilisation. L'emplacement choisi doit être de niveau et solide afin de supporter le poids de l'appareil et de son contenu.

Ne placez pas l'appareil dans une zone exposée à des températures supérieures à 29°C (85°F) ou soumise à la graisse des grils, des friteuses, etc. Des températures excessives et la graisse risquent d'endommager l'appareil.

1. Placez l'unité à l'emplacement souhaité.
2. Placez l'appareil dans une zone où la température ambiante est constante et se situe entre 21°C (70°F) et 29°C (85°F). Évitez les zones pouvant être soumises à des mouvements d'air ou à des courants d'air actifs (comme à proximité de ventilateurs d'échappement/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).
3. Assurez-vous que l'unité est placée à une hauteur appropriée dans une zone facilitant son utilisation.
4. Veillez à ce que le comptoir soit plat et assez résistant pour supporter le poids de l'unité et des produits alimentaires.
5. Veuillez vous assurer que tous les pieds en-dessous de l'appareil sont fermement positionnés sur le comptoir.
6. Si nécessaire, mettez l'unité à niveau en tournant les pieds de mise à niveau sur chaque patte.
7. Installez la glissière de décharge avant ou arrière. Consultez la procédure « Installation du système de décharge avant ou arrière » de cette section.

Bac à miettes Bac de récupération du pain grillé Glissière du grille-pain

Composants

Attention

Utilisez toujours le grille-pain lorsque le tiroir ramasse-miettes est installé dans l'appareil.

1. Installez le tiroir ramasse-miettes.

a. Placez le bac à miettes juste en dessous des goupilles de butée se trouvant sous la bande transporteuse, à l'avant du grille-pain.

b. Insérez le bac à miettes dans le grille-pain jusqu'à ce que l'avant du bac atteigne les goupilles de butée.

Goupilles de butée Bac à miettes

Installation du bac à miettes

Installation du système de décharge avant ou arrière

Les appareils Toast-Qwik® peuvent être programmés pour que le pain grillé se décharge à l'avant ou à l'arrière de l'appareil.

DANGER d'incendie :

• Pour une décharge à l'avant : Laissez une distance minimale de 25 mm (1") sur les côtés et à l'arrière de l'appareil. Laissez une distance minimale de 305 mm (12") à l'avant
• Pour une décharge à l'arrière : Laissez une distance minimale de 25 mm (1") sur les côtés de l'appareil. Laissez une distance minimale de 305 mm (12") à l'avant et à l'arrière

Modèle TQ-10

La glissière de décharge et le bac de récupération du modèle TQ-10 ne forment qu'une seule pièce. L'emplacement choisi pour l'installation détermine la zone de décharge.

Pour une décharge frontale :

- Insérez la glissière dans le grille-pain par l'avant jusqu'à ce que la bordure arrière de la glissière se place sur les goupilles arrière.

Goupille arrière

Décharge avant TQ-10

Pour une décharge arrière :

- Insérez la glissière dans le grille-pain par l'arrière jusqu'à ce que la bordure arrière de la glissière se place sur les goupilles internes.

Ergot

Décharge arrière TQ-10

La glissière de décharge et le bac de récupération du pain grillé des grille-pain des séries TQ-400, -800, -1200, et -1800 sont des éléments distincts. L'emplacement choisi pour l'installation détermine la zone de décharge.

Pour une décharge frontale :

1. Installez la glissière de décharge.
2. Insérez l'extrémité courbée dans l'appareil jusqu'à ce que la bordure arrière de la glissière se place sur les goupilles arrière.
3. Appuyez sur la glissière afin d'emboîter les goupilles avant dans les fentes de la glissière.
4. Positionnez le bac de récupération du pain grillé, en plaçant l'extrémité sans rebord vers l'intérieur, au-dessus des goupilles du bac.
5. Alignez les encoches inclinées du bac avec les goupilles et appuyez pour qu'elles s'enclenchent.

Glissière de décharge Goupille arrière de la glissière Goupille avant de la glissière Goupilles du bac Bac de récupération du pain grillé

Décharge avant des séries TQ-400, -800, -1200, et -1800

Pour une décharge arrière :

1. Retirez la glissière de décharge si elle est installée. Elle n'est pas utile à l'arrière.
2. Glissez le bac de récupération du pain grillé en plaçant l'extrémité sans rebord vers l'intérieur, au-dessus des goupilles du bac à l'arrière de l'appareil.
3. Alignez les encoches inclinées du bac avec les deux ensembles de goupilles et appuyez pour qu'elles s'enclenchent.

Goupilles arrère du bac Bac de récupération du pain grillé

Décharge arrière des séries TQ-400, -800, -1200, et -1800

Général

Le grille-pain à convoyeur Toast-Qwik est conçu pour une utilisation facile. Afin d'utiliser correctement le grille-pain, respectez les procédures de cette section.

Avertissement

Veuillez lire tous les messages de sécurité dans la partie CONSIGNES DE SÉCURITÉ IMPORTANTES avant d'utiliser cet équipement.

RISQUE de brûlures :

• Certaines surfaces extérieures de l'appareil seront chaudes. Soyez prudent lorsque vous touchez ces surfaces.
• Retirez le tiroir bac à miettes pour le laver uniquement lorsque le grille-pain est froid.

Si le témoin d'avertissement s'allume, l'appareil connaît un dysfonctionnement dû à une défaillance de ventilateur. Arrêtez l'appareil, débranchez-le de sa source d'alimentation et demandez à un technicien qualifié d'effectuer une opération d'entretien.

Utilisez toujours le grille-pain lorsque le tiroir bac à miettes est installé dans l'appareil.

Il est déconseillé de griller des produits enrobés ou beurrés, comme du pain à l'ail, des tartines au fromage ou des brioches. Les résidus réduiront la performance du grille-pain et pourraient s’enflammer. L’utilisation du grille-pain pour griller les aliments cités précédemment annulera la garantie de l’appareil.

Panneau de commande

Voici la description des commandes utilisées pour faire fonctionner l'appareil. Toutes les commandes se trouvent sur le panneau de commande à l'avant de l'appareil.

Interrupteur i/o de commande de température supérieure

L'interrupteur I/O de commande de la température supérieure ( ) contrôle la puissance de l'élément chauffant supérieur. L'icône indique que la chaleur rayonnera du haut vers le bas.

Interrupteur i/o de commande de température inférieure

L'interrupteur I/O de commande de la température inférieure contrôle la puissance de l'élément chauffant inférieur. L'icône indique que la chaleur rayonnera du bas vers le haut.

Contrôle de la couleur

Le contrôle de la couleur ajuste la coloration en fonction de la vitesse du convoyeur. En tournant la commande de contrôle de la couleur dans le sens des aiguilles d'une montre, les produits grillés prendront une couleur plus foncée. En tournant la commande de contrôle de la couleur dans le sens inverse des aiguilles d'une montre, les produits grillés prendront une couleur plus claire.

Fonctionnement des modèles TQ-10

1. Branchez le grille-pain à une sortie correctement reliée à la terre et possédant le voltage, la dimension et la configuration adéquats. Consultez la section CARACTÉRISTIQUES TECHNIQUES pour plus d'informations.
2. Placez l'interrupteur I/O et/ou l'interrupteur I/O sur « I ».

• Pour griller le pain sur les deux faces, placez les interrupteurs I/O et sur « I » (marche).

- Pour griller le pain sur la face supérieure uniquement, placez l'interrupteur I/O sur « I » et l'interrupteur I/O sur « O ».

- Pour griller le pain sur la face inférieure uniquement, placez l'interrupteur I/O sur « O » et l'interrupteur I/O sur « I ».

1. Tournez le bouton de contrôle de la couleur vers le plus clair pendant que l'appareil chauffe.

NOTA: Attendez que l'appareil préchauffe pendant 15 à 20 minutes.

1. Après la période de préchauffage, réglez le bouton de contrôle de la couleur sur la position moyenne et grillez deux tranches de pain, puis réglez la couleur comme vous le souhaitez.

NOTA : Pour griller des produits plus humides, comme des muffins, du pain de seigle, ou du pain complet, ralentissez le convoyeur en plaçant la commande de contrôle de la couleur sur un réglage plus foncé (dans le sens des aiguilles d'une montre).

L'interrupteur Résistance Inférieure I/O (marche/arrêt) L'interrupteur Résistance Supérieure I/O (marche/arrêt) Contrôle de la Couleur HATCO® TOAST-QWIK® CONVEYOR TOASTER www.hatcocorp.com

Panneau de commande — Modèle TQ-10

Panneau de commande

Voici la description des commandes utilisées pour faire fonctionner l'appareil. Toutes les commandes se trouvent sur le panneau de commande à l'avant de l'appareil.

Commande de la température supérieure

L'interrupteur I/O de commande de la température supérieure (ajuste la chaleur à l'élément chauffant supérieur). L'icône indique que la chaleur rayonnera du haut vers le bas.

Commande de la température inférieure

La commande de la température inférieure ajuste la chaleur à l'élément chauffant inférieur. L'icône indique que la chaleur rayonnera du bas vers le haut.

Contrôle de la couleur

Le contrôle de la couleur ajuste la coloration en fonction de la vitesse du convoyeur. En tournant la commande de contrôle de la couleur dans le sens des aiguilles d'une montre, les produits grillés prendront une couleur plus foncée (). En tournant la commande de contrôle de la couleur dans le sens inverse des aiguilles d'une montre, les produits grillés prendront une couleur plus claire().

Interrupteur d'alimentation i/o (marche/arrêt)

L'interrupteur d'alimentation I/O (marche/arrêt) permet d'allumer ou d'éteindre l'intégralité de l'appareil.

Fonctionnement des séries TQ-400, -800, -1200 et -1800

NOTA: Les grille-pain TQ-400BA, -800BA, -800HBA, -1800BA et -1800HBA sont conçus spécifiquement pour griller une seule face d'un produit de panification, comme un petit pain ou un bagel. Ces modèles fonctionnent avec le côté coupé du pain vers le haut.

1. Branchez l'appareil à une prise de courant reliée à la terre de tension, de taille et de configuration de fiche correctes. Consultez la section CARACTÉRISTIQUES TECHNIQUES pour plus d'informations.
2. Mettez l'interrupteur d'alimentation I/O (marche/arrêt) en position « I » (marche).
3. Réglez la commande et/ou la commande.
4. Pour faire griller les deux faces de l'aliment, réglez la commande et la commande au maximum en les tournant dans le sens des aiguilles d'une montre.

- Pour faire griller une seule face de l'aliment, réglez la commande au maximum en la tournant dans le sens des aiguilles d'une montre et la commande au minimum en la tournant dans le sens inverse des aiguilles d'une montre.

NOTA: Quand vous souhaitez griller un produit sur une seule face, comme un petit pain ou un bagel, positionnez-le face coupée vers le haut. Réglez la commande sur un réglage léger, faites griller deux tranches de pain et ajustez la commande et/ou la commande en fonction des besoins.

1. Tournez le contrôle de la couleur à fond dans le sens inverse des aiguilles d'une montre (■) pendant que l'appareil chauffe.

NOTA: Attendez que l'appareil préchauffe pendant 15 à 20 minutes.

1. Après la période de préchauffage, grillez deux tranches de pain. Réglez la commande de contrôle de la couleur si besoin.

- Si le pain grillé est trop foncé et que le contrôle de la couleur est réglé sur le paramètre le plus clair, réglez la commande et/ou la commande en fonction des besoins. (Attendez 15 à 20 minutes pour que le grille-pain s'adapte aux nouveaux réglages avant de recommencer à griller.)

- Si le pain grillé est trop clair et que le contrôle de la couleur est réglé sur le paramètre le plus clair, réglez la commande de contrôle de la couleur

NOTA: Pour griller des produits plus humides, comme des muffins, du pain de seigle, ou du pain complet, ralentissez le convoyeur en plaçant la commande de contrôle de la couleur sur un réglage plus foncé (dans le sens des aiguilles d'une montre).

Remarque importante

Si le témoin d'avertissement s'allume, l'appareil est peut-être en surchauffe. Arrêtez l'appareil et débranchez-le. Reportez-vous à la procédure « Nettoyage quotidien » pour nettoyer les ouvertures du ventilateur. Si l'appareil ne fonctionne pas correctement après avoir nettoyé les ouvertures du ventilateur, contactez un agent d'entretien agréé ou Hatco pour obtenir une assistance.

La commande résistance supérieure Témoin L'interrupteur I/O (marche/arrêt) WARNING Appliance is mal pour non-menting when R. Turn off power and allow unit to test. See instruction manual before operating. ADVERTISSEMENT Pour better tout maque de déchange électrique, n'ensez pas si n'ouvrée couvère. Aucune pièce réparable par l'utilisateur & l'interieur Condez l'entretien du personnel qualité. La commande résistance inférieure Contrôle de la couleur Le bouton économie d'énergie U3,742,80, 862051 www.hatccorp.com

Panneau de commande — Grille-pain des deux côtés

Mode économie d'énergie

Tous les grille-pain des séries TQ -400, -800, -1200 et -1800 sont dotés d'un mode d'économie d'énergie intégré avec voyant lumineux. Cette caractéristique permet au grille-pain de passer en mode veille et de réduire l'énergie des éléments chauffants de 50 pour cent. En mode économie d'énergie, le bouton d'économie d'énergie s'allume.

Pour activer le mode Économie d'énergie :

1. Appuyez sur le bouton d'économie d'énergie (€). (économie d'énergie) clignote.

Pour désactiver le mode Économie d'énergie :

1. Appuyez sur le bouton d'économie d'énergie ou tourner n'importe quel bouton. Le bouton d'économie d'énergie s'allume et ne clignote plus.

NOTA: Attendez 2 ou 3 minutes avant de griller du pain. L'appareil retrouve sa pleine puissance après 10 minutes.

Système colorguard

Tous les grille-pain des séries TQ -400, -800, -1200 et -1800 utilisent un système de détection breveté ColorGuard qui surveille et ajuste automatiquement la vitesse du convoyeur pendant les périodes d'utilisation intensive pour assurer l'uniformité de la couleur des toasts.

NOTA : Le système de détection ColorGuard est inopérant pendant environ dix minutes après que les réglages thermiques ont été effectués.

Réglage de la rampe d'arrivée du pain

La rampe d'arrivée du pain est installée à l'usine et peut être utilisée dans deux positions différentes.

Position d'arrivée automatique

Pour que l'arrivée du pain soit automatique, la rampe doit être droite. Pour faire entrer le pain dans le grille-pain, placez-le sur la rampe d'alimentation puis lâchez-le.

Position d'arrivée manuelle

Pour que l'arrivée du pain soit manuelle, la rampe doit être placée sur le grille-pain, horizontalement. Le pain est placé manuellement directement sur la bande transporteuse.

Position d'arrivée automatique Position d'arrivée manuelle

Rampe d'arrivée du pain

Généralités

Les grille-pain à convoyeur Toast-Qwik® Hatco sont conçus pour fournir une durabilité maximale et une performance nécessitant un minimum d'entretien.

DANGER de décharge électrique :

• Placez l'interrupteur sur OFF (arrêt), débranchez le cordon d'alimentation, et laissez l'appareil refroidir avant tout entretien, nettoyage, réglage ou avant de retirer du pain bloqué.
• NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
• Ne pas nettoyer à la vapeur ni utiliser trop d'eau sur l'appareil.
• Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.
• Ne pas nettoyer l'appareil lorsqu'il est sous tension.
• Ne renversez pas de liquides dans l'appareil.
• Cet appareil doit uniquement être réparé par un personnel qualifié. Toute réparation par un personnel non qualifié peut entraîner une électrocution et des brûlures.
• Pour les réparations, utiliser exclusivement des pièces de rechange Hatco d'origine. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l'utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange Hatco d'origine sont conçues pour fonctionner sans danger dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou de second marché ne présentent pas les caractéristiques leur permettant de fonctionner sans danger dans la matériel Hatco.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au 800-558-0607 ou 414-671-6350.

Nettoyage quotidien

Afin de préserver la finition de l'unité et de conserver son efficacité, il est recommandé de nettoyer l'unité quotidiennement.

Avertissement

Plonger l'appareil dans l'eau, ou le saturer d'eau, endommage l'équipement et entraîne l'annulation de sa garantie.

Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyants abrasifs risquent de rayer la finition de l'appareil, d'altérer son apparence et de le rendre vulnérable à l'accumulation de saleté.

Nettoyez l'unité quotidiennement pour éviter les dysfonctionnements et assurer un fonctionnement sain.

1. Éteignez l'appareil, débranchez le cordon d'alimentation et laissez l'appareil refroidir.
2. Retirez et videz le tiroir ramasse-miettes et le bac de récupération du pain grillé. a. Nettoyez le tiroir ramasse-miettes et le bac de récupération du pain grillé avec de l'eau chaude et un détergent doux. Rincez ensuite à l'eau.

b. Laissez sécher le tiroir ramasse-miettes et le bac de récupération du pain grillé ou essuyez-les avec un chiffon doux.

DANGER de brûlure : retirez le tiroir ramasse-miettes pour le laver uniquement lorsque le grille-pain est froid.

1. Essuyez les surfaces extérieures du grille-pain avec un chiffon humide, non abrasif.
2. Les taches tenaces peuvent être enlevées avec un nettoyant pour acier inoxydable ou un nettoyant non abrasif. Les recoins difficiles d'accès devront être nettoyés à l'aide d'une petite brosse et de savon doux.

NOTA: Le moteur et le système de convoyeur du convoyeur sont lubrifiés en permanence et ne nécessitent aucune lubrification.

1. Vérifiez les ouvertures du ventilateur et retirez les débris.

NOTA: Les grille-pain des séries TQ-400, -800, -1200, et -1800 sont équipés d'un ventilateur qui se trouve sous la zone du panneau de commande. Vérifiez/nettoyez les ouvertures du ventilateur tous les mois ou dès que le témoin s'allume. En cas d'accumulation de débris trop importante, nettoyez les ouvertures avec un aspirateur. Des ouvertures bouchées provoqueront une surchauffe du grille-pain et son extinction.

Ouvertures du ventilateur Témoin

Ouvertures du ventilateur (TQ-400 présenté ici)

1. Installez à nouveau le tiroir ramasse-miettes et le bac de récupération du pain grillé. Reportez-vous à la section INSTALLATION pour connaître les instructions.

Nettoyage de la rampe d'arrivée du pain

1. Retirez la rampe d'arrivée du pain en appuyant sur les deux ailettes métalliques et en soulevant.
2. Nettoyez-la en l'essuyant avec un chiffon humide non abrasif ou laissez-la tremper dans une solution douce d'ammoniaque (1 tasse, ou 227 ml) et d'eau (1 gallon, ou 3,785 l).
3. Installez à nouveau la rampe d'arrivée du pain en alignant les ailettes métalliques avec les orifices du grille-pain.

Nettoyage du réflecteur d'élément inférieur

Le réflecteur d'élément inférieur situé dans la chambre de grillage dispose de fentes qui permettent aux miettes de pain de tomber dans le tiroir ramasse-miettes. Après une longue période d'utilisation, il est possible que les miettes de pain s'accumulent sur le réflecteur et qu'elles ne tombent pas dans le tiroir.

1. Éteignez l'appareil, débranchez le cordon d'alimentation et laissez l'appareil refroidir.
2. Essuyez les miettes qui se trouvent sur le tiroir ramasse-miettes à l'aide d'un pinceau-brosse.
3. Pour essuyer le réflecteur, placez le pinceau-brosse dans la courroie du convoyeur et essuyez chaque côté.
4. Effectuez la procédure de « nettoyage quotidien » décrite dans cette section.

Avertissement

La réparation de cet appareil doit être confiée exclusivement à du personnel qualifié. Les réparations par des personnes non qualifiées peuvent provoquer des décharges électriques et des brûlures.

Avertissement

DANGER DE DÉCHARGE ÉLECTRIQUE: Placez l'interrupteur sur OFF (arrêt), débranchez le cordon d'alimentation, et laissez l'appareil refroidir avant tout entretien, nettoyage, réglage ou avant de retirer du pain bloqué.

Symptômes Causes Probables Action Correctrice
Pain grillé trop clair. La commande de COLOR CONTROL (contrôle de la couleur) est positionné sur un réglage clair.		Placez la commande COLOR CONTROL (contrôle de la couleur) sur un réglage plus foncé.
		La tension d'alimentation de l'appareil est faible.
Pain grillé trop foncé. La commande de COLOR CONTROL (contrôle de la couleur) est positionné sur un réglage foncé.		Vérifiez que la tension d'alimentation correspond aux spécifications de l'appareil.
		Placez la commande COLOR CONTROL (contrôle de la couleur) sur un réglage plus clair.
		La tension d'alimentation de l'appareil est élevée.
L'appareil met trop de temps pour griller le pain.		Les premières fournées peuvent être plus longues car le grille-pain a besoin de temps pour chauffer au démarrage.
		La tension d'alimentation de l'appareil est faible.
L'appareil grille le pain d'un seul côté uniquement.		Le modèle du grille-pain est conçu pour griller uniquement d'un côté. (La référence du modèle contient BA.)
		Les commandes de température inférieure ( ) ou supérieure ( ) sont trop basses ou en position O.
		Élément chauffant défectueux Vérifiez visuellen ent l'élément chauffant. Lorsque l'appareil est allumé, l'élément chauffant doit être rouge. Si l'élément ne devient pas rouge, contactez un agent d'entretien agréé ou Hatco pour obtenir une assistance.
Le grille-pain déclenche le disjoncteur ou le disjoncteur différentiel.		Le disjoncteur n'est pas correctement dimensionné pour le grille-pain.
		Défaut de câblage dans le grille-pain.
Le convoyeur du grille-pain ne bouge pas.		Tranches de pain ou petits pains coincés dans le circuit du convoyeur.

Vous avez des questions en ce qui concerne les pannes?

Si le problème persiste, veuillez contacter l'agence d'entretien agréée Hatco la plus proche ou Hatco pour obtenir une assistance. Pour trouver l'agence d'entretien la plus proche, rendez-vous sur le site Internet de Hatco (www.hatcocorp.com) et sélectionnez le menu déroulant Support (Assistance), puis cliquez sur « Find A Service Agent » (trouver un agent d'entretien) ; ou contactez l'équipe d'entretien et de pièces détachées de Hatco :

Numéro de téléphone: 800-558-0607 ou 414-671-6350

Courriel: [e-mail]

Protection de sécurité

La protection de sécurité verrouillable se relève et s'abaisse afin de limiter l'accès au panneau de commande.

1. Retirez le tiroir ramasse-miettes.
2. Retirez les deux vis avant sur la surface plane au-dessus des commandes.
3. Placez la protection de sécurité sur le panneau de commande, en alignant les orifices des vis de la protection de sécurité avec les orifices de la surface plane.
4. Replacez les deux vis dans la protection de sécurité et la surface plane. Serrez-les fermement.
5. Installez à nouveau le tiroir ramasse-miettes.

Guide d'extension de la rampe d'arrivée

Le guide d'extension de la rampe d'arrivée est un accessoire qui agrandit de 76 mm (3") la rampe d'arrivée (non disponible pour les modèles TQ-1800).

Cordon 30 amp (modèles TQ-800)

Un cordon de 30 Amp en option (fiche NEMA 6-30P) est disponible pour les modèles TQ-800 uniquement.

Prises électriques

Les prises électriques sont disponibles en option pour les appareils utilisant des fiches NEMA 5-20P, NEMA 6-20P, ou NEMA 6-30P.

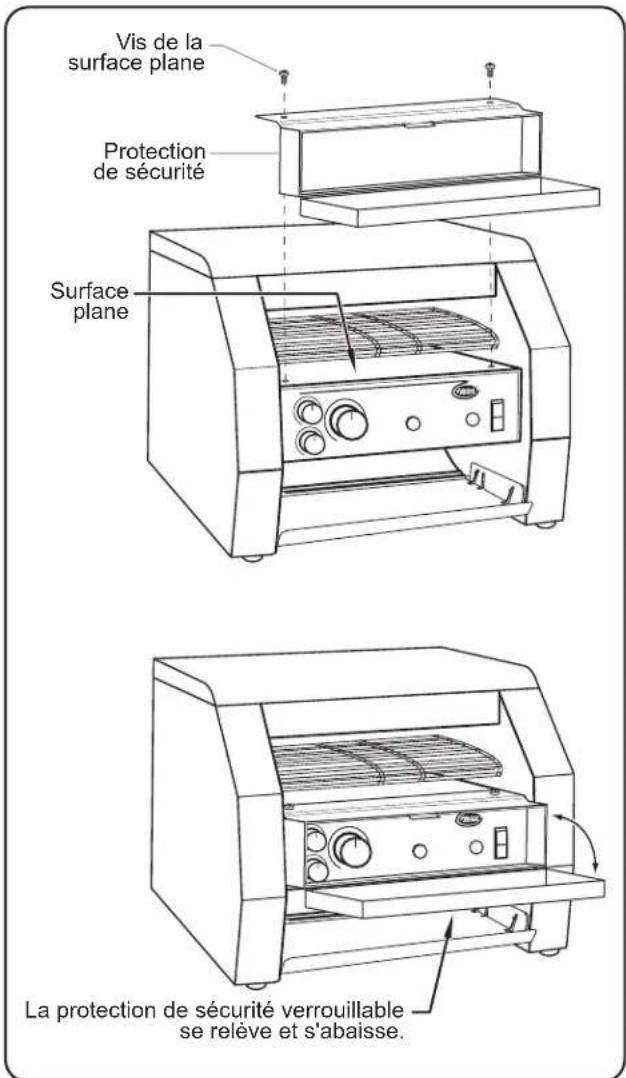

Vis de la surface plane Protection de sécurité Surface plane La protection de sécurité verrouillable se relève et s'abaisse.

Protection de sécurité

Garantie, recours exclusif :

Hatco Corporation (le Vendeur) garantit que les produits qu'elle fabrique (les Produits) seront exempts de défauts de matériaux et de fabrication dans des conditions d'utilisation et de service normales et lorsqu'ils sont stockés, entretenus et installés en stricte conformité avec les recommandations de l'usine. La seule obligation du vendeur envers la personne ou l'entité qui achète les Produits directement auprès du Vendeur (le Client) dans le cadre de cette garantie est la réparation ou le remplacement par le Vendeur ou un organisme de service autorisé par le Vendeur, à la discrétion du Vendeur, de tout Produit ou de toute pièce de celui-ci jugés défectueux par le Vendeur après examen, pendant : (i) la Durée de la garantie à compter de la date d'expédition par le Vendeur ou (ii) la Durée de la garantie à compter de la date d'enregistrement du Produit conformément aux instructions écrites du Vendeur; la durée la plus longue s'appliquant. La « Durée de la garantie » désigne les périodes spécifiques énoncées ci-dessous pour des composants spécifiques du Produit ou, si ceux-ci ne sont pas énoncés ci-dessous, une période de dix-huit (1_8) mois. Le crédit pour les Produits ou les pièces retournés avec l'autorisation écrite préalable du Vendeur sera soumis aux conditions indiquées sur le formulaire d'autorisation de retour de matériel du Vendeur. AUCUN CRÉDIT NE SERA ACCORDÉ POUR LES PRODUITS OU LES PIÈCES RETOURNÉS SANS AUTORISATION ÉCRITE PRÉALABLE DU VENDEUR. Les frais engagés par le Client pour retourner, remplacer ou retirer les Produits ne seront pas remboursés par le Vendeur. Si le défaut est couvert par la garantie limitée, les Produits seront réparés ou remplacés et retournés au Client, et les frais de retour seront payés par le Vendeur. La réparation ou le remplacement prévus dans les présentes est le recours exclusif du client. Toute utilisation inappropriée, modification, réparation, altération, mauvaise application, installation incorrecte, application d'une tension inappropriée, ou toute autre action ou inaction par le Client ou d'autres personnes (y compris l'utilisation de tout organisme de service non autorisé) qui, selon le seul jugement du Vendeur, affecte négativement le Produit annule cette garantie. La garantie expressément prévue dans les présentes ne peut être réclamée que par le Client et non par les clients du Client ou d'autres utilisateurs des Produits; cependant, si le Client est un revendeur d'équipement autorisé par le Vendeur, le Client peut attribuer la garantie aux clients du Client, sous réserve de toutes les limitations des présentes Conditions, et dans ce cas, la garantie sera exclusivement contrôlée par le Vendeur conformément aux présentes Conditions. CETTE GARANTIE LIMITÉE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE D'ABSENCE DE CONTREFAÇON, DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, QUI EST EXPRESSÉMENT DÉCLINÉE.

Garantie d'un (1) an pour les pièces et la main-d'œuvre, plus garantie d'un (1) an supplémentaire pour les pièces uniquement :

Éléments du grille-pain à convoyeur (enveloppe métallique) Éléments des tiroirs chauffants (enveloppe métallique)

Tiroirs, roues et glissières des tiroirs chauffants

Éléments du réchaud (enveloppe métallique)

Éléments de présentation du réchaud (enveloppe métallique, air chauffant)

Éléments des armoires de stockage (enveloppe métallique, air chauffant)

Éléments de puits chauffants — séries HW, HWB et HWBI (enveloppe métallique)

Garantie de deux (2) ans pour les pièces et la main-d'œuvre :

Gamme à induction

Réchauds à induction

Garantie de remplacement d'un (1) an :

Grille-pain à éjection TPT

Garantie d'un (1) an pour les pièces et la main-d'œuvre, plus garantie de quatre (4) ans pour les pièces uniquement :

Cuves 3CS et FR

D'œuvre, plus garantie de neuf (9) ans pour les pièces uniquement :

Cuves des appareils de chauffage d'appoint électriques

Cuves des appareils de chauffage d'appoint à gaz

Garantie de quatre-vingt-dix (90) jours pour les pièces uniquement :

Pièces de rechange

Nonobstant toute disposition contraire des présentes, la garantie limitée des présentes ne couvrira pas, à la seule discrétion du vendeur, les éléments suivants, mais sans s'y limiter : ampoules à incandescence enduites, éclairages fluorescents, ampoules de lampe chauffante, ampoules halogènes enduites, ampoules de lampe chauffante halogène, ampoules au xénon, tubes de lumière DEL, composants en verre et fusibles ; défaillance du Produit au niveau de la cuve d'appoint, de l'échangeur de chaleur à tubes à ailettes ou de tout autre équipement de chauffage de l'eau causée par la formation de calcaire, l'accumulation de sédiments, une attaque chimique ou le gel.

Instructions d'enregistrement de la garantie:

L'enregistrement du produit doit être soumis dans les 90 jours à compter de la date d'expédition de notre usine pour bénéficier d'une couverture supplémentaire. L'enregistrement peut être soumis via le formulaire sur le site Web du Vendeur, via le formulaire accessible grâce au code QR sur le Produit (le cas échéant) ou en appelant le service client en fournissant les informations requises au : [phone] ou [phone].

CLAUSE limitative de responsabilité :

LE VENDEUR NE SERA PAS TENU RESPONSABLE DES DOMMAGES INDIRECTS, ACCESSOIRES, CONSÉCUTIFS, PUNITIFS, EXEMPLAIRES OU DÉTERMINÉS, Y COMPRIS, MAIS SANS S'Y LIMITER, LES MANQUES À GAGNER, LES COÛTS DES PRODUITS DE SUBSTITUTION OU LES FRAIS DE MAIN-D'ŒUVRE RÉSULTANT DE LA VENTE, DE L'UTILISATION OU DE L'INSTALLATION DES PRODUITS, QUE LES PRODUITS SOIENT INCORPORÉS DANS D'AUTRES PRODUITS OU EN DEVIENNENT DES COMPOSANTS, OU DE TOUTE AUTRE CAUSE QUE CE SOIT, FONDÉE SUR UNE GARANTIE (EXPRESSE OU IMPLICITE) OU AUTREMENT FONDÉE SUR UN CONTRAT, UN TORT OU TOUTE AUTRE THÉORIE DE RESPONSABILITÉ, ET INDÉPENDAMMENT DE TOUT CONSEIL OU REPRÉSENTATION QUI AURAIENT PU ÊTRE DONNÉS PAR LE VENDEUR CONCERNANT LA VENTE, L'UTILISATION OU L'INSTALLATION DES PRODUITS, MÊME SI LE VENDEUR EST CONSCIENT DE LA POSSIBILITÉ DE TELS DOMMAGES. EN AUCUN CAS, LA RESPONSABILITÉ GÉNÉRALE DU VENDEUR DÉCOULANT DE CE CONTRAT OU LIÉE À CELUI-CI NE DÉPASSERA LES MONTANTS TOTAUX PAYÉS AU VENDEUR PAR LE CLIENT POUR LES PRODUITS DANS LA PÉRIODE DE TROIS (3) MOIS PRÉCÉDANT IMMÉDIATEMENT L'ÉVÉNEMENT DONNANT LIEU À UNE RÉCLAMATION DU CLIENT. LES LIMITATIONS ÉNONCÉES DANS LES PRÉSENTES CONCERNANT LA RESPONSABILITÉ DU VENDEUR SONT VALABLES ET EXÉCUTOIRES NONOBSTANT UN MANQUEMENT À L'OBJECTIF PRINCIPAL DU RECOURS LIMITÉ SPÉCIFIÉ DANS CES CONDITIONS.

Le vendeur se réserve le droit de mettre à jour ces conditions à tout moment, à sa seule discrétion, qui deviennent obligatoires à la date de publication. Pour la version la plus récente de nos conditions de vente complètes, consultez notre site Web à l'adresse : https://www.hatcocorp.com/terms-of-sale

Jones McLeod Appl. Svc.

Birmingham 205-251-0159

Tech 24

Phoenix

602-234-2443

Enregistrez votre appareil en ligne !

Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus d'informations.
