| Type de produit | Hotte aspirante |
| Marque | EICO |
| Modèle | Distante 90 W SM |
| Largeur | 90 cm |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Puissance moteur max. | 690 W |
| Nombre de vitesses | 4 (dont une intensive) |
| Type de commande | Poussoirs, Soft Touch, Digitale ou Télécommande (selon version) |
| Éclairage | LED (remplacement par technicien) |
| Fonction minuterie (Timer) | Oui, arrêt différé après 10 minutes |
| Alarme de saturation des filtres | Oui, après 100 heures d'utilisation |
| Filtres métalliques | Lavables tous les 2-3 mois avec eau chaude et détergent doux |
| Filtres à charbon (polyester) | Remplacement tous les 4 mois |
| Filtre à charbon Long Life | Nettoyable au lave-vaisselle et au four (100 °C, 10 min) |
| Distance minimale au plan de cuisson | 65 cm |
| Matériau principal | Acier inox, peint ou cuivré (selon finition) |
| Modes d'évacuation | Aspiration (extérieur) ou filtration (recyclage) |
| Moteur à distance | Possible (connecteur interne) |
| Sécurité | Mise à la terre obligatoire ; arrêt automatique après 5 min en vitesse intensive |
| Installation | Par personnel habilité uniquement |
FOIRE AUX QUESTIONS - Distante 90 W SM EICO
Questions des utilisateurs sur Distante 90 W SM EICO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Distante 90 W SM - EICO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Distante 90 W SM de la marque EICO.

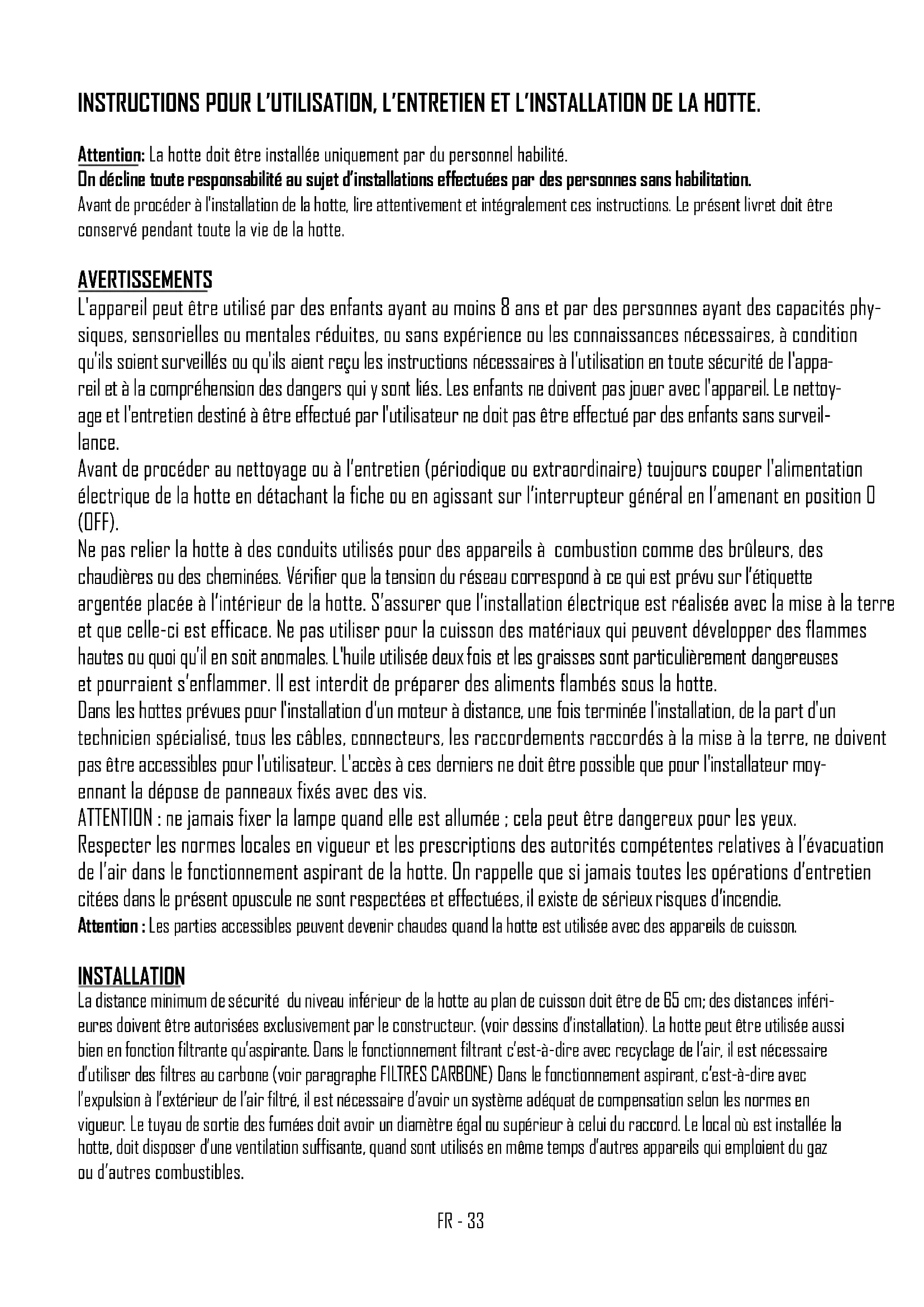

MODE D'EMPLOI Distante 90 W SM EICO
Attention: La hotte doit être installée uniquement par du personnel habilité.
On décline toute responsabilité au sujet d'installations effectuées par des personnes sans habilitation.
Avant de procéder à l'installation de la hotte, lire attentivement et intégralement ces instructions. Le présent livre doit être conservé pendant toute la vie de la hotte.
Avertissements
L'appareil peut être utilisé par des enfants ayant au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans expérience ou les connaissances nécessaires, à condition qu'ils soient surveillés ou qu'ils aient reçu les instructions nécessaires à l'utilisation en toute sécurité de l'appareil et à la compréhension des dangers qui y sont liés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien destiné à être effectué par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
Avant de procéder au nettoyage ou à l'entretien (périodique ou extraordinaire), toujours couper l'alimentation électrique de la hotte en détachant la fiche ou en agissant sur l'interrupteur général en l'amenant en position D (OFF).
Ne pas relier la hotte à des conduits utilisés pour des appareils à combustion comme des brûleurs, des chaudières ou des cheminées. Vérifier que la tension du réseau correspond à ce qui est prévu sur l'étiquette argentée placée à l'intérieur de la hotte. S'assurer que l'installation électrique est réalisée avec la mise à la terre et que celle-ci est efficace. Ne pas utiliser pour la cuisson des matériaux qui peuvent développer des flammes hautes ou quoi qu'il en soit anormales. L'huile utilisée deux fois et les graisses sont particulièrement dangereuses et pourraient s'enflammer. Il est interdit de préparer des aliments flambés sous la hotte.
Dans les hottes prévues pour l'installation d'un moteur à distance, une fois terminée l'installation, de la part d'un technicien spécialisé, tous les câbles, connecteurs, les raccordements raccordés à la mise à la terre, ne doivent pas être accessibles pour l'utilisateur. L'accès à ces derniers ne doit être possible que pour l'installateur moyennant la dépose de panneaux fixés avec des vis.
ATTENTION: ne jamais fixer la lampe quand elle est allumée; cela peut être dangereux pour les yeux.
Respecter les normes locales en vigueur et les prescriptions des autorités compétentes relatives à l'évacuation de l'air dans le fonctionnement aspirant de la hotte. On rappelle que si jamais toutes les opérations d'entretien citées dans le présent opuscule ne sont respectées et effectuées, il existe de sérieux risques d'incendie.
Attention: Les parties accessibles peuvent devenir chaudes quand la hotte est utilisée avec des appareils de cuisson.
Installation
La distance minimum de sécurité du niveau inférieur de la hotte au plan de cuisson doit être de 65 cm; des distances inférieures doivent être autorisées exclusivement par le constructeur. (voir dessins d'installation). La hotte peut être utilisée aussi bien en fonction filtrante qu'aspirante. Dans le fonctionnement filtrant, c'est-à-dire avec recyclage de l'air, il est nécessaire d'utiliser des filtres au carbone (voir paragraphe FILTRES CARBONE). Dans le fonctionnement aspirant, c'est-à-dire avec l'expulsion à l'extérieur de l'air filtré, il est nécessaire d'avoir un système ajusté de compensation selon les normes en vigueur. Le tuyau de sortie des fumées doit avoir un diamètre égal ou supérieur à celui du raccord. Le local où est installée la hotte doit disposer d'une ventilation suffisante, quand sont utilisés en même temps d'autres appareils qui emploient du gaz ou d'autres combustibles.
Hottes prévues pour moteur à distance
Les hottes prévues pour moteur à distance sont équipées d'un connecteur pour le raccordement avec le câble du moteur à distance. Ce connecteur se trouve à l'intérieur de la hotte. Insérer à l'intérieur de la hotte le câble du moteur à distance en se servant de l'ouverture prévue à cet effet sur la hotte (elle se trouve d'habitude près du trou de sortie des fumées) et connecter les deux connecteurs entre eux. Pour cette opération, se reporter aux dessins qui se trouvent sur le livre d'instructions des moteurs à distance.
Les hottes sans moteur (Art. ^ 0^ *) doivent être installées et raccordées uniquement avec l'unité aspirante fournie et indiquée par le Constructeur avec puissance maximale 690W.
Dans les hôtes prévues pour l'installation d'un moteur à distance, une fois terminée l'installation, de la part d'un technicien spécialisé, tous les câbles, connecteurs, les raccordements raccordés à la mise à la terre, ne doivent pas être accessibles pour l'utilisateur. L'accès à ces derniers ne doit être possible que pour l'installateur moyennant la dépose de panneaux fixés avec des vis.
Instructions de montage
Attention: Avant de procéder à l'installation, assurez-vous que les vis et ancrages fournis sont adaptés au type de mur où la hotte doit être fixée. Pour le montage de la hotte, utiliser les accessoires en dotation et suivre les phases illustrées dans la feuille jointe.
Raccordement electrique
Le raccordement électrique doit être effectué par du personnel spécialisé, dans le respect des normes et des lois en vigueur. Vérifier que la tension du réseau correspond à celle indiquée sur l'étiquette argentée place à l'intérieur de la hotte. S'assurer que l'installation est réalisée selon les normes et que la mise à la terre est efficace. Préter une attention particulière au cable d'alimentation de la hotte, en vérifying qu'il ne traverse pas de trous dépourvus de passse-fils. Avec la connexion au réseau, il est nécessaire de prévoir un dispositif garantissant la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux règes d'installation. La fiche ou l'interrupteur omnipolaire doit être accessibles avec l'appareil installé. Si le cable d'alimentation est endommagé, il doit être remplace par un cable spécial ou bien par un ensemble disponible chez le fabricant ou son service d'assistance technique. Le cable à utiliser doit être du type H05W-F avec section minimum 3 x 0.75mm².
Le constructeur décline toute responsabilité au cas où ne seraient pas respectées les règles de prévention des accidents en vigueur, nécessaires au fonctionnement régulier de l'installation électrique.
Commander par tableau a poussdirs (fig. 1)
Dans la version avec commande par tableau à poussoirs sont présents quatre poussoirs.
Un poussoir pour allumage et extinction des lumières. Un poussoir pour allumage en vitesse et extinction du moteur. Un poussoir pour allumage vitesse. Un poussoir pour allumage vitesse.
Commande SOFT TOUCH (fig. 2)
Dans la version avec commande soft touch sont présents quatre poussirs à effleurement et une led de couleur variable (vert vitesse min., rouge vitesse max.).
Un pouvoir pour allumage et extinction des lumières.
Un pouvoir pour allumage en vitesse et extinction du moteur.
N. B. En maintenant ce pouvoir enfoncé pendant plus de trois secondes, on active la fonction d'extinction automatique après 10 minutes, la LED clignote lentement.
Deux poussoirs + et - pour l'augmentation et la réduction des vitesses du moteur. À la 4e vitesse du moteur.
(intensive) la LED clignote rapidement et après 5 minutes la vitesse s'enclenche automatiquement.
Commande digitale \ commande TOUCH control (fig. 3)
Dans la version avec commande digitale sont présents cinq poussoirs à effleurement et un display.
Un pouvoir pour allumage et extinction des lumières. Un pouvoir pour allumage en vitesse et extinction du moteur. Deux poussoirs + et - pour l'augmentation et la réduction des vitesses moteur. À la vitesse du moteur (intensive) le nombre qui se trouve dans l'écran clignote et après 5 minutes la vitesse s'enclenche automatiquement. Un pouvoir TIMER pour extinction du moteur après 10 min. Avec le timer activé, le nombre lié dans le display sera clignotant.
Fonctions spéciales:
Après 100 heures d'utilisation, sur le DISPLAY commencerà clignoter le O ou la dette A pour signaler l'exigence de laver les filtres métalliques. Après avoir lavé les filtres métalliques, remettre à zéro le compteur en maintenant enfoncée la touche TIMER pendant plus de trois sec. avec la hotte éteinte. La visualisation de la mise à zéro intervenue est signalée par la disparition, avec la hotte éteinte, d'une barre sur le display.
RADIO commande (fig. 4)
La touche Marche/Arrêt sur la hotte actionne en même temps l'éclairage et le moteur à la deuxième vitesse ou arrêt tout. Après 100 heures de fonctionnement du moteur aspiration, la LED rouge commence à clignoter pour signaler la nécessité de laver les filtres métalliques. Pour annuler l'alarme filtres, il faut appuyer pendant un long moment sur la touche Marche/Arrêt située sur la hotte, avec le moteur arrêté.
Télécommande
Attention:
Les hottes avec la télécommande sont déjà configurées.
Pour les télécommandes en option et/ou en remplacement, l'apprentissage est nécessaire:
Avec la hotte arrêtée, appuyer pendant 5 sec. sur la touche Marche/Arrêt (DISTANTE - CEILING - EICDE22 - SKYFRAME) ou sur la touche "+" (AIDA - HAMLET - ROMED) située sur la hotte. L'apprentissage de la télécommande est signalé par la LED alarme rouge qui clignote. Si un code télécommande valable est détecté dans un début d'une minute (envoyé en appuyant sur une touche quelconque de la télécommande), la LED s'allume de manière fixe pendant 3 secondes puis elle s'éteint, en indiquant que l'apprentissage a été exécuté correctement.
Touches télécommande:
Une touche pour allumage et extinction des lumières. CEILING PANEL : Pour varier l'intensité de la lumière, continuer à appuyer sur la touche. Une touche pour allumage en vitesse et extinction du moteur. Deux touches + et - pour l'augmentation et la réduction des vitesses moteur. À la vitesse du moteur (intensive) la led clignote et après 5 min. la vitesse s'enclenche automatiquement. Une touche TIMER pour extinction du moteur après 10 min.
Utilisation et entretien
Avant d'effectuer toute intervention de nettoyage et de maintenance, couper l'alimentation de la hotte en mettant l'interrupteur général en position D (OFF).
Remplacement des lampes
Spot à LED : Le spot ne doit être remplacé que par des techniciens qualifiés et uniquement en utilisant des pièces de rechange originales.
Nettoyage des filtres métalliques
Les filtres métalliques en dotation avec la hotte doivent être lavés tous les 2-3 mois en fonction de l'intensité d'utilisation, avec de l'eau chaude et du detergent liquide non agressif. Les filtres métalliques doivent être enlevés en utilisant la poignée spéciale en décrochant en premier le filtre dans la partie avant en le tirant vers le bas (Fig. 5).
Filtres au carbone
Si la hotte est utilisée avec système filtrant avec recyclage interne, il est nécessaire d'employer des filtres au carbone qui contiennent du carbone actif. Le carbone actif contenu dans les filtres sert à retenir les odeurs des fumées de cuisine. Pour l'enlèvement et le remplacement des filtres, faire ref. à la fig. 6
Les filtres au carbone en POLYESTER ne peuvent pas être regénérés ou lavés et doivent être remplacés périodiquement (tous les 4 mois si on utilise la hotte pendant deux heures par jour). Les filtres saturés de graisses peuvent en effet être cause d'incendies. Sur la base du mode de fonctionnement de la hotte, les filtres au carbone peuvent être de forme circulaire ou bien rectangulaire.
Le filtre à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale. Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum ; utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale (pas sur "Gril"), à une température maximum de, et y laisser le filtre pendant 10 minutes. Le filtre doit être remplacé quand il n'est plus en mesure d'absorber de façon satisfaisante les odeurs de cuisson. (fig. 7)
Condensation dans la hotte
Les plaques à induction ou vitrocéramique réchauffent la nourriture très rapidement en produisant de la vapeur avec la cuisson avant que la surface en verre ou en acier de la hotte ne se soit réchauffée. Ce qui provoque de la condensation sur la hotte avec comme conséquence la formation de gouttes d'eau. Une autre cause de la condensation pourrait être le fait que le conduit de sortie des fumées ne correspond pas aux dimensions que nous avons conseillé (voir paragraphe INSTALLATION). La vapeur qui reste dans la hotte pendant le refroidissement se condense en produisant des gouttes d'eau. Il est conseillé d'allumer la hotte dix minutes avant de commencer à cuisiner et, après avoir terminé, de la laisser allumée pour que toutes les fumées qui se sont accumulées dans le conduit puissant s'échapper.
En outre, il est très important de nettoyer régulièrement les filtres et, en cas de détérioration, de les remplaçer (voir NETTOYAGE des FILTRES METALLIQUES).
Nettoyage de la hotte
Le nettoyage périodique des surfaces permet d'éviter de devoir par la suite éliminer avec beaucoup de difficulté des dépôts de salissures incrustées. Si la hotte est peinte ou cuivrée, utiliser un chiffon douple avec de l'eau tiède et un détergent neutre. Il est interdit de verser des liquides directement sur la hotte et d'utiliser des produits granuleux et/ou abrasifs. Si la hotte est en acier inox, utiliser des produits et des chiffons spéciaux pour l'acier inox satiné (non abrasifs et/ou corrosifs et sans chlore), en ayant soin de suivre avec le chiffon le sens du satinage. Ne pas utiliser de produits agressifs, dissolvants chimiques ou dérivés de distillats de pétrole qui pourrait laisser des résidus huileux susceptibles d'oxydation et de polymérisation.
Lorsque vous utilisez de l'huile pour cuire, il se répandra dans la partie inférieure de la hotte, et donc cet endroit doit être nettoyé plus souvent que d'habitude.
La firme constructrice ne répond pas de dommages esthétiques causés par la non-observation des indications énumérées ci-dessus.
