| Produkttype | Kjøkkenhette |
| Merke | EICO |
| Modell | Distante 90 W SM |
| Bredde | 90 cm |
| Strømforsyning | 220-240 V, 50/60 Hz |
| Maks. motoreffekt | 690 W |
| Antall hastigheter | 4 (inkludert en intensiv) |
| Kontrolltype | Trykknapper, Soft Touch, Digital eller fjernkontroll (avhengig av versjon) |
| Belysning | LED (utskifting av tekniker) |
| Timerfunksjon | Ja, forsinket stopp etter 10 minutter |
| Filtermetningsalarm | Ja, etter 100 timers bruk |
| Metallfiltre | Vaskbare hver 2-3 måned med varmt vann og mildt vaskemiddel |
| Kullfiltre (polyester) | Bytte hver 4. måned |
| Kullfilter Long Life | Kan rengjøres i oppvaskmaskin og stekeovn (100 °C, 10 min) |
| Minste avstand til koketopp | 65 cm |
| Hovedmateriale | Rustfritt stål, lakkert eller kobber (avhengig av finish) |
| Avtrekksmoduser | Sug (utvendig) eller filtrering (resirkulering) |
| Fjernmotor | Mulig (innebygd kontakt) |
| Sikkerhet | Jordingsplikt; automatisk stopp etter 5 min i intensiv hastighet |
| Installasjon | Kun av kvalifisert personell |
Ofte stilte spørsmål - Distante 90 W SM EICO
Brukerspørsmål om Distante 90 W SM EICO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kjøkkenvifte i PDF-format gratis! Finn veiledningen din Distante 90 W SM - EICO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Distante 90 W SM av merket EICO.
BRUKSANVISNING Distante 90 W SM EICO
vedligeholdelse og renngaring, der er angivet i dette hefte, er der alvorlig fare for brand.
Fjernbetjeningens taster:
Rengöring av metallfilter
Rengaring av flakthuven

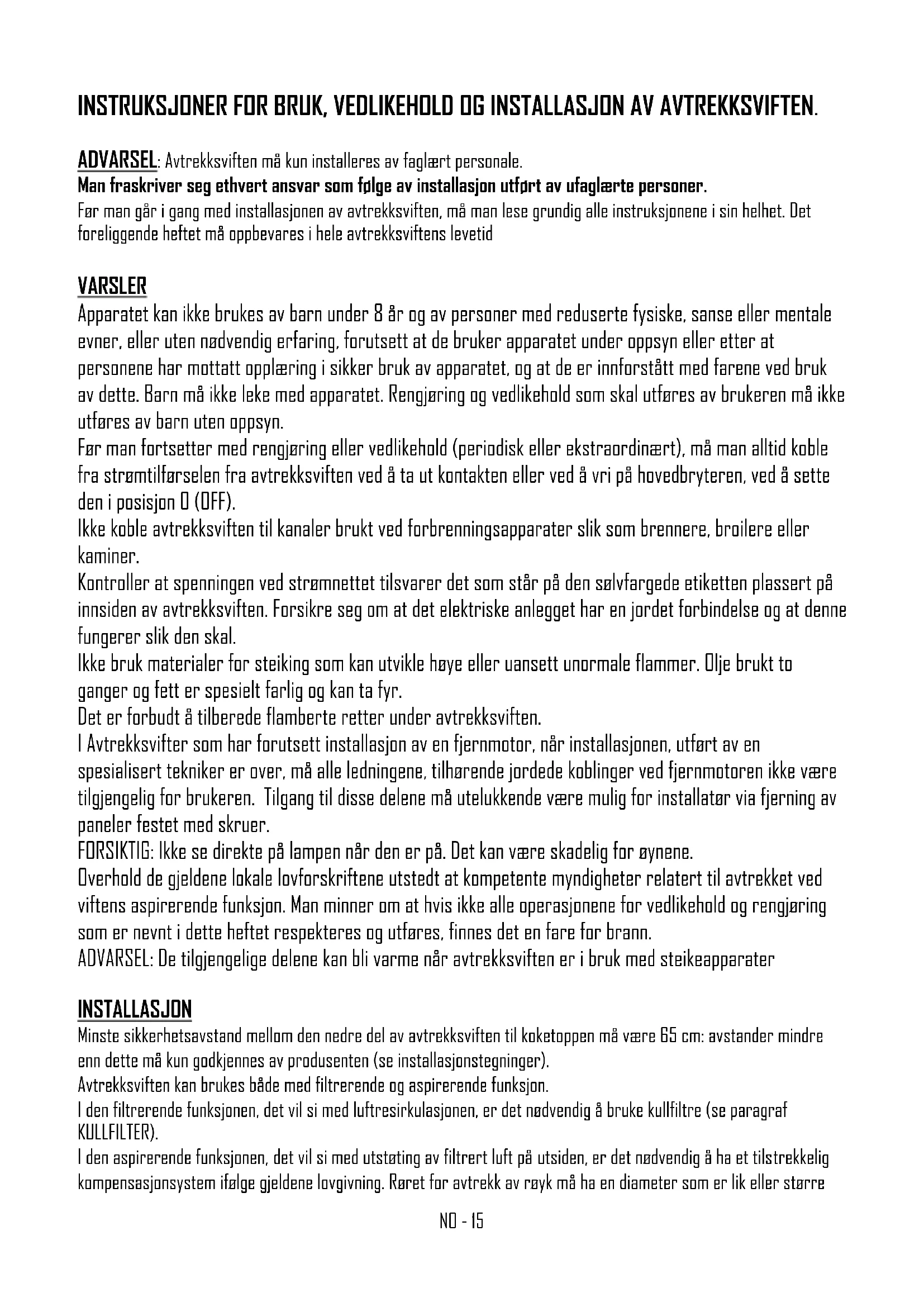

ADVARSEL: Avtrekksviften mA kun installereres av faglert personale.
Man fraskriver seg ethvert ansvar som folge av installationsjon utfør av uflaglarte personer.
Far man gär i gang med installasjonen av avtrekksviften, mä man lese grundig alle instruksjonene i sin helhet. Det foreliggende heftet mä oppbevares i hele avtrekksviftens levetid
VARSLER
Apparatet kan ikke brukes av barn under 8 År og av personer med reduserte fysiske, sanse eller mentale evner, eller uten nedvendig erfaring, forutsett at de bruker apparatet under oppsyn erler etter at personene har mottatt opplæring i sikker bruk av apparatet, og at de er innforstätt med farene ved bruk av dette. Barn på ikke leke med apparatet. Rengjæring og vedlikehold som skal utføres av brukeren påitive utføres av barn uten oppsyn.
Før man fortsetter med rengjaring eller vedlikehold (periodisk eller ekstraordinært), mA man alltid koble fra strømtilførselen fra avtrekksviften ved Å ta ut kontakten eller ved Å vri på hovedbryteren, ved Å sette den i posisjon O (OFF).
Ikke koble avtrekksviften til kanaler brukt ved forbrenningsapparater sik som brennere, broilere eller kaminer.
Kontrller at spenningen ved stramnettet tilsvarer det som stär på den sälvfargede etiketten plassert på innsiden av avtrekksviften. Forsikre seg om at det elektriske anlegget har en jardet forbindelse og at davon fungerer sik den skal.
Ikke bruk materialer for steiking som kan utvikle haye eruansett unormale flammer. OljeBrukt to ganger og fett er spesielt farlig og kan ta fyr.
Det er forbudt Å tilberede flamberte retter under avtrekksviften.
I Avtrekksvifter som har forutsett installationsjon av en fjernmotor, nr installasjonen, utfør av en spezialisert tekniker er over, ma alle ledningene, tilhorende jordede koblinger ved fjernmotoren ikke tilgengelig forBrukeren. Tilgang til disse delene ma utelukkende vare mulig for installer via fjerning av paneler festet med skruer.
FORSIKTIG: Ikke se direkte på lampenningar den er på. Det kan�� skadelig for øynene.
Overhold de gjeldene lokale lovfrskiftene utstedt at kompetente myndigheter relatert til avtrekket ved viftens aspirerende funksjon. Man minner om at hvis ikke alle operasjonene for vedlikehold og rengjaring som er nevnt i dette heftet respekteres og utføres, finnes det en fare for brann.
ADVARSEL: De tilgengelige delene kan bl varme nár avtrekksviften er i bruk med steikeapparater
INSTALLASJON
Minste sikkerhetsavstand mellom den nedre del av avtreksviften til koketoppen ma vare 65 cm: avstander mindre enn dette ma kun godkjennes av produsenten (se installasjonstegninger).
Avtrekksviften kan brukes bade med filtrerende og aspirerende funksjon.
I den filtrerende funksjonen, det vil si med luftresirkulasjonen, er det ndvendig Å bruke kullfiltre (se paragraph KULLFILTER).
I den aspirerende funksjonen, det vil si med utstating av filtrert luft pa utsiden, er det ndvendig ha et tilstrekkelig kompensasjonsystem ifalge gjeldene lovgivning. Raret for avtrekk av rayk ma ha en diameter som er lik ellr starre
enn avtrekksviftens sammenfayning. Lokalet hvor avtrekksviften er installert m ha tilstrekkelig ventilasjon, n ar andre apparater som bruker gass ell er andre brennstoffer brukes smtidig.
Avtrekksvifter tilrettelagt for fjernmotor
Avtrekksviftene som er tilrettelagt for fjernmotor, er utstyrt med en kontakt for kobling med fjernmotorens ledning. Denne kontakten er plassertinne avtrekksviften. Sett fjernmotorens ledning inn i avtrekksviften ved brauke apningen (vanligvis i nærheten av hullet for utslipp av rayk) og koble de to kontaktene sammen. For denne operasjonen ma man se tegningene som finnes i instruksjonsheftet for fjernmotoren.
Avtrekksviftene som ikke har fjernmotor (Art. ^** ) på utelukkende brukes sammen med medlevert aspirasjønsenhet og indikert av produsenten med en maksimal effekt på 690W.
I Avtrekksvifter som har forutsett installasjon av en fjernmotor, nr installasjonen, utfart av en spezialisert tekniker er over, ma alle ledningene, tilharende jorde de koblinger ved fjernmotoren ikke—are tilgengelig forBrukeren. Tilgang tilppe delene ma utelukkende vare mulig for installer via fjerning av paneler festet med skruer.
MONTERINGSINSTRUKSJONER:
Advarsel: For man fortsetter med installationsjonen, ma man forsikre seg om at skruene og festepluggene som folger med passer til den type vegg avtrekksviften skal monteres pa.
For montering av avtrekksviften ma man bruke tilbehoret som falgerned og falgefasene ilustrert pavadlagt ark.
ELEKTRISKE TILKOBLINGER
Den elektriske tilkoblingen ma utfores av spezialisert personale, i samsvar med gjeldene normer og lovfrorskifter. Kontroller at spenningen ved strpmnettet tilsvarer det som star pa den splvfargede etiketten plassert pa innsiden av avtreksviften. Forsikre seg om at anlegget har blitt utfait ifolge gjeldene lovfrorskifter og at jordkoblingen er effektiv.
Vær spesielt oppmerksom på avtrekksviftens stræmledning, og pass på at den ikke passerer gjennom hull utenBruk av kabelmuffe. I tilfelle kobling direkte til stræmnettet, er det nudvendig Å installere en entet som sikrer frakobling fra stræmnettet, med en æpningsavstand med kontaktene som gjør en fullstendig frakobling mulig i overensstemmelse med kategorienv for overspenning lli i samsvar med installationsjonsregler. Kontakten ell er den allpolede bryteren ma vare tilgengelig ved installer apparent Hvis strænkontakten er edelagt, mA dette skiftes ut med en spezialledning ell er med en lignende som er tilgengelig hos produsenten eller produsentens tekniske serviceenter. Ledningen som skal brukes mæ vare av typen H05VV-F med minimumseksjon på 3 x 0,75mm².
Produsenten fraskriver seg alt ansvar i tilfelle gjeldene regler for HMS brytes, som er ndvendige for normal drift av el-anlegget.
KOMMANDDER
PUSH BOTTON KOMMANDO (Fig. 1)
I versjonen med tastaturkommando finnes det fire trykknapper.
En trykknapp for paskruing og avskruing av lysene.
En trykknapp for paskruing i l.hastighet og avskruing av motoren.
En trykknapp for paskruing i 2.hastighet.
En trykknapp for paskruing i 3.hastighet.
SOFT TOUCH KOMMANDO (Fig. 2)
I versjonden med soft touch kommando finnes det fire beraringsknapper for en led som skifter farge (grann min. hastighet, rad maks. hastighet).
En trykknapp for paskruing og avskruing av lysene.
En trykknapp for paskruing i 2.hastighet og avskruing av motoren.
N.B. Ved Å holde这部分 tasten innate lenger enn tre sekunder, aktiverer man funksjonen for auto-avskruing etter 10 minutter, led-en blinker sakte.
To knapper + og - for økning og reduksjon av motorhastighet. Ved 4. motorhastighet (intensiv), vil led-en blinke og 2. motorhastighet bli automatisk stilt inn etter 5 min.
DIGITAL KOMMANDD \ TOUCH KOMAMNDD (Fig. 3)
I versjonen med digital kommando finnes det fem beraringsknapper og et display.
En trykknapp for paskruing og avskruing av lysene.
En trykknapp for paskruing i 2.hastighe og avskruing av motoren.
To knapper + og - for økning og reduksjon av motorhastighet. Ved 4. motorhastighet (intensiv), vil nummeret som stär på displayet blinke og 2. motorhastighet bli automatisk stilt inn erter 5 min.
En TIMER trykknapp for avskruing av motoren etter 10 min. med aktivert timer, tallet som finnes på displayet vil blinke.
Spesielle funksjoner:
Etter 100 brukstimer vil O eller bokstaven A begynne Å blinke på displayet for Å varsle behovet for vask av de metalliske filtrene. Etter Å ha vasket de metalliske filtrene, nullstill timetellenen ved Å holde tasten TIMER innate i mer enn tre sek. med avskrudd avtrekksvifte. Visningen av gjennomfart nullstilling varsles ved at en strek vises på displayet mens avtrekksviften er avskrudd.
RADIO-CONTROL KOMMANDO (Fig. 4)
Etter 100 virketimer ved aspirasjonsmotoren, vil den rade led-en begynne Å blinke for Å varsle behovet for vask av de metalliske filtrene. For Å annullere filteralarmen, er det nadvendig Å holde innate tasten ON/DFF lenge ved avtrekksviften med avskrudd motor.
Fjernkontroll:
DPPMERKSOMHET:
Ved avskrudd avtrekksvifte, hold tasten DN/DFF (DISTANTE - CEILING - SKYFRAME) aller hold tasten "+" (AIDA) innate i 5 sek. Oppstarten ved fjernkontrollen varsles av den rade alarmled-en som blinker. Hvis en gyldig kode ved fjernkontrollenkommen innen et minutt (sendes ved a trykke pa hvilken som helst tast ved fjernkontrollen), vil led-en forbli tent i 3 sekunder og deretter skru seg av, noe som varsler om korrekt oppstart.
En tast for paskruing og avskruing av lysene. CEILING PANEL: Hold knappen trykket for a dimme lyset.
En tast for paskruing i 2.hastighet og avskruing av motoren.
To taster + ag - for økning og reduksjon av motorhastighet. Ved 4. motorhastighet (intensiv), vil led-en blinke og 2. motorhastighet bli automatisk stilt inn etter 5 min.
En TIMER tast for avskruing av motoren etter 10 min.
BRUK DG VEDLIKEHOLD
För man utförer ethvert ingrep av rengjöring eller vedlikehold av avtrekksviften mA man sette hovedbryteren i posisjon O (OFF).
Utskiftning lysparer
Spotlight led: Utskiftningen av led spotlight på kun utføres av kvalifiserte teknikere ved og kun bruke originale reserverdeler.
Rengjörning av metalliske filtre
De metalliske filtrene som følger med avtrekksviften ma vaskes hver 2-3 maned, avhengig av bruksintensiteten, med varmt vann og ikke-aggressivt flytende oppvaskmiddel. De metalliske filtrene ma tas av ved Å bruke handetak ved og hekte av filteret først ved den nedre delen og sá dra den oppover (fig. 5).
Etter vasking av filtrene ma disse torkes fullstendig og monteres pa riktig mate.
Kullfilter
Hvis avtreksviften er utstyrt med et filtrerende system med intern resirkulasjon, er det ndvendig Å bruke kullfilter som er beholderde for aktiv kull. Det aktive kullet som finnes i filteret brukes til Å holde på røyklukt fra matlagingen.
For fjerning og utskiftning av filtrene, ma man se fig.6.
Kullfiltrene POLYESTER kan/DDke regenereres eller vaskes og ma skiftes periodisk ut (hver 4. maned hvis man bruker avtreksviften i to timer pr. dag). Filtre som er fuller av fett kan vare arsaken til branntillap.
Avhengig av avtrekksviftemodellen, kan kullfiltre enten vere runde eller firkantepe.
Kullfiltrene LONG LIFE mä periodisk vaskes og regenereres. Filteret mä rengjares hv er andre maned hvis det brukes pa normal mäte. Det er best a vaske filteret i oppvaskmaskin pa maksimal temperatur med normalt oppvaskmiddel.
Filteret mä vaskes alene for a unnga at matpartiklerkommen inn i det, noe som deretter forarsaker vond lukt. For a aktivere kullfilteret pa nytt, ma filteret tarkes i oyn. Velg over / undervarme pa(Maximal 100 °C og tork filteret i 1D minutter. Filteret mä skiftes ut när det icke longer er i stand til absorbere matlukten pa en tilstrekkelig mate. Fig.7
Rengjaring av avtrekksviften
Periodisk rengjaring av overflaten hinder at man senere mä fjerne vanskelige skorper av skitt. Hvis avtrekksviften er lakkert eller kobberfartet, mä man bruke en myk klut med lunkent vann og et naytralt vaskemiddel. Det er forbudt ä helle væske direkte på avtrekksviften og bruk av kornete og/eller slipendeprodukter. Hvis avtrekksviften er i rustfritt stål, mä man bruke spesifikkeprodukter og kluter for satinert rustfritt stål (ikke slipende og/eller etsende og frie for klör), mens man er naye med a stryke kluten i satinmatterngens retning. Ikke bruk aggressiveprodukter, kjemiske lasemidler erllerprodukter laget av destillert petroleum som kan etterlate oljerester som kan öksidere og polymerisere.
Kondensering i avtrekksviften
Induksjonsplatene erer platene i glasskeramikk varmer opp maten meget rask og generer damp fra matlagening for overflaten i glass ell stal ved avtrekksviften har varmet seg opp. Dette skaper kondensering pa avtrekksviften med pafalgende drypping. En annen arsak til kondensering kan vare at avtreksraret for dampen icke er i den storrelsen som er anbefalt av oss (se paragrafen INSTALLASJON). Dampen som forblir innate i avtrekksviften under avkjaling kondenserer og drypper. Man anbefaler a skru pa avtrekksviften ti minutter for man starter matlagening og när man er ferdig, la avtrekksviften sta p slik at all damp som har samlet seg i kanalen kan slippes ut.
I tillegg er det meget viktig Å se til regelmessig rengjaring av filtrene og, i tilfelle forringelse, skifte dem ut (se RENGJORING AV MELLISKE FILTERE).
Produsenten har ikke ansvar for estetiske skader grunnet manglende overholdelse av indikasjonene ovenfor.
