MODE D'EMPLOI HL170 BRANDT

Pour des raisons de transport

et afin de faciliter

les raccordements

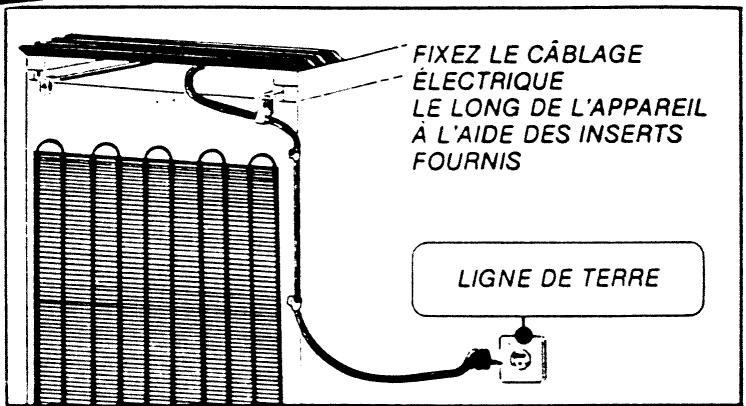

gaz et électricité,

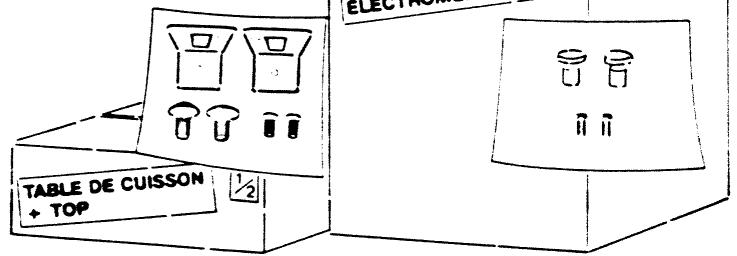

L'appareil est livré

en deux colis

Pour l'entretien et l'utilisation

de chacun de vos appareils

électroménager,

veuillez vous reporter

aux notices correspondantes

(appareil électroménager)

et table de cuisson).

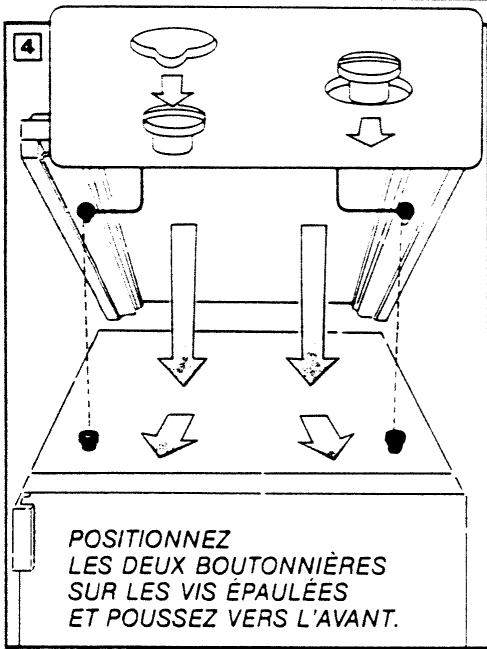

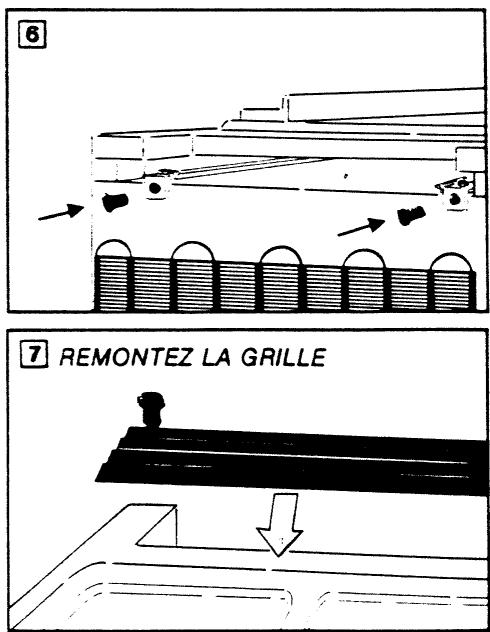

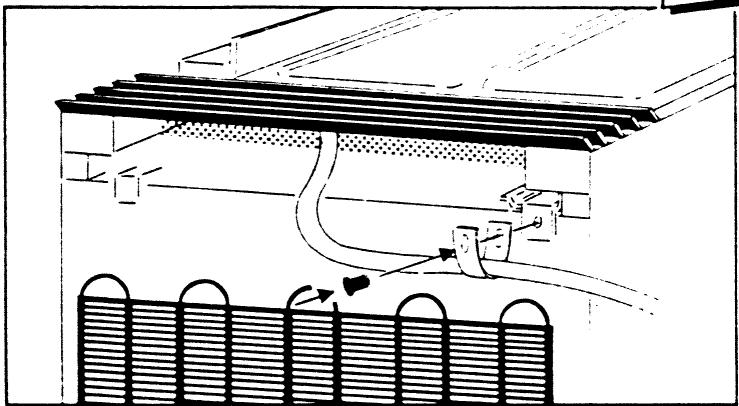

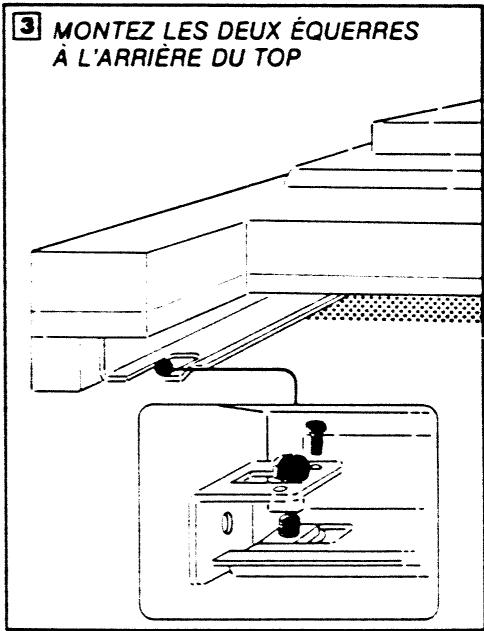

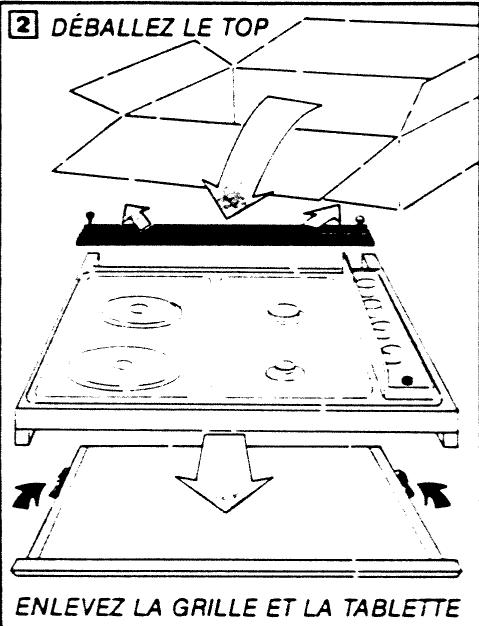

Montage du TOP sur l'appareil

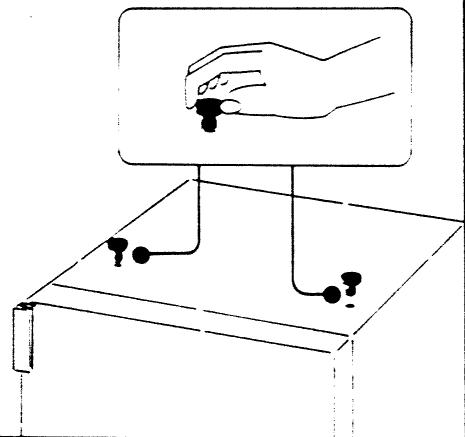

1FIXEZ

LES VIS ÉPAULEES

DANS LES INSERTS.

BLOQUEZ

A LA MAIN.

RACCORDEMENT/GAZ

(A l'usage des installateurs)

POUR SORTIE À GAUCHE:

DEVISSEZ LEGEREMENT

TOURNEZ ET BLOQUEZ

VERIFIEZ L'ETANCHEITE

À L'EAU SAVONNEUSE

Le tuyau gaz ne doit jamais passer derrière l'objet condenseur de l'appareil, il doit passer le long de celui-ci, à droite ou à gauche.

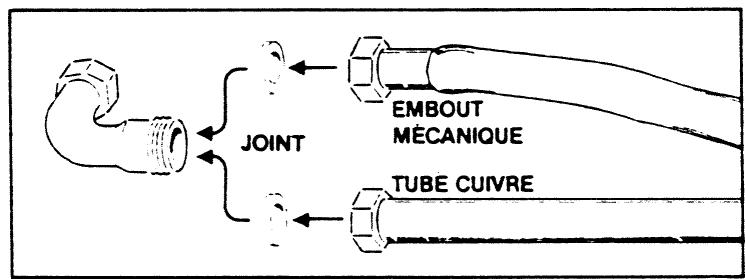

Compte tenu de la spécificité de cet appareil, seul est admissible un raccordement par tuyau flexible à embout mécanique ou par tube cuivre rigide, du fait que l'installation ne rend pas le tuyau visible sur toute sa longueur.

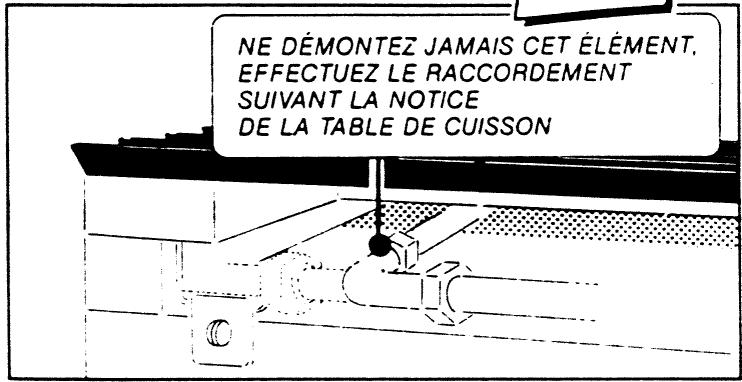

En cas de réglage d'air ou d'échange d'injecteurs, ne sortez pas la table de cuisson du top mais exécutez les opérations conformément à sa notice d'utilisation.

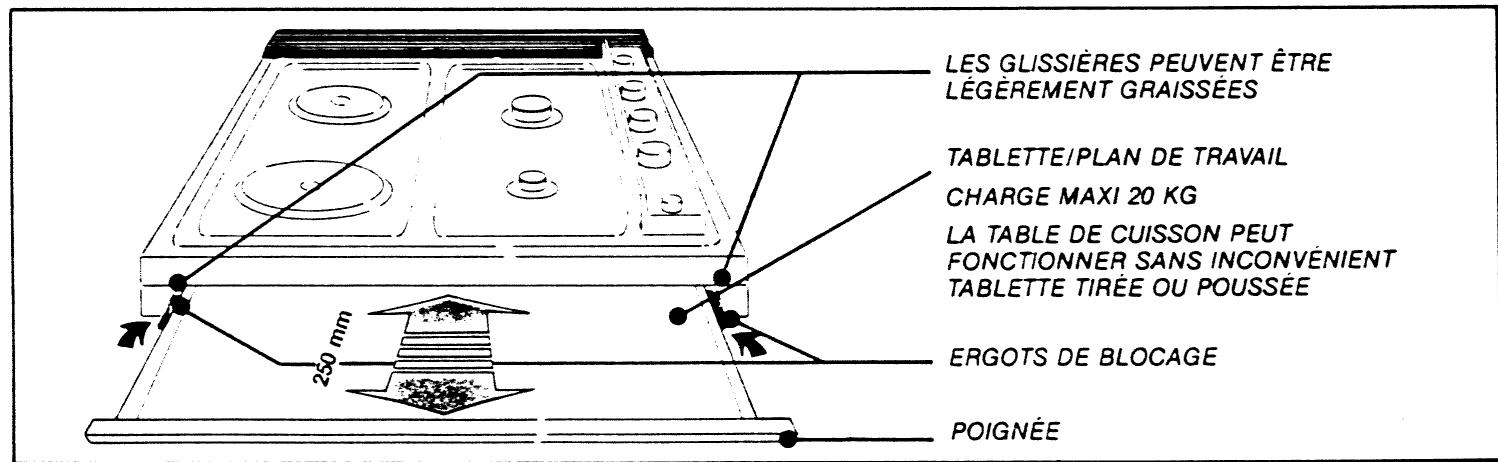

■ UTILISATION DE LA TABLETTE

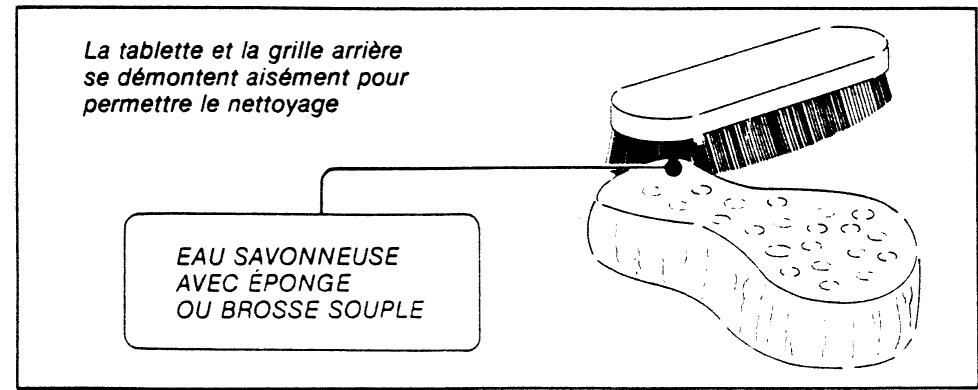

ENTRETIEN

N'intervenez jamais sur les éléments d'isolation. En cas d'anomalie, contactez votre revendeur.

NOTA: Au bout d'un certain temps de fonctionnement des foyers de cuisson, la tablette peut présenter un certain échauffement. C'est normal et n'affecte en rien le bon fonctionnement de l'appareil.
