TH580 - Chargeuse sur pneus BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	BRANDT
Modele	TH580
Capacite de lavage	5 kg
Vitesse d'essorage maximale	500 tr/min
Alimentation electrique	230 V, 10-16 A avec prise de terre
Pression d'eau requise	0,5 a 10 kg/cm²
Raccordement d'arrivee d'eau	Filetage 3/4 BSP, tuyau de 1,25 m
Longueur du cordon d'alimentation	1,50 m
Poids (environ)	55 kg
Dimensions (H x L x P)	85 x 60 x 50 cm
Programmes	Cotons, couleurs, synthetiques, delicats, laine, prelavage, rinçage, essorage
Nombre de rinçages	3 a 4 selon programme
Fonction demi-charge	Oui, pour economiser l'eau
Securite porte	Verrouillage automatique pendant 2-3 min apres arret ou fin de cycle
Consommation electrique (cycle coton 90°C)	2,3 kWh
Consommation d'eau (cycle coton 90°C)	110 L
Pieces de transport a retirer	6 vis (A), 2 traverses (B), 4 goujons (C) pour debridage
Caches-orifices fournis	Oui, 4 pieces pour obturer les trous apres debridage
Reparabilite	Pieces detachees disponibles via SAV (ex: cordon d'alimentation ref. 51 X 9647)

FOIRE AUX QUESTIONS - TH580 BRANDT

Comment installer mon lave-linge BRANDT TH580 pour la premiere fois ?

Avant la premiere utilisation, vous devez obligatoirement effectuer le debridage : devissez les six vis (A) avec une clef de 7, puis deposez les deux traverses (B) en devissant les quatre goujons (C) avec une clef de 13. Conservez ces pieces pour un eventuel transport futur. Ensuite, obstruez les quatre trous avec les cache-orifices fournis. Branchez les tuyaux d'arrivee et d'evacuation d'eau ainsi que le cordon d'alimentation.

Comment ouvrir la porte pendant le cycle ?

La porte est equipee d'une securite automatique. Si vous souhaitez ouvrir la porte en cours de cycle, appuyez d'abord sur la touche ARRET et attendez 2 a 3 minutes environ. Le bouton d'ouverture de porte reste verrouille durant ce delai. Apres la fin du cycle, attendez aussi 2 a 3 minutes.

Quels sont les programmes disponibles sur le TH580 ?

Le tableau des programmes propose differents cycles : prelavage coton (30-90°C, 4 rinçages, 2h25), prelavage couleur et synthetique (30-60°C, 4 rinçages, 2h25), coton tres sale (30-90°C, 4 rinçages, 2h10), coton tres sale ECO (60°C, 4 rinçages, 2h10), coton sale (30-60°C, 4 rinçages, 2h00), couleur et synthetique tres sale (30-60°C, 4 rinçages, 1h55), couleur et synthetique sale (30-60°C, 4 rinçages, 1h45), couleur et synthetique peu sale (30-40°C, 4 rinçages, 1h25), couleur et synthetique fragile (froid a 30°C, 4 rinçages, 1h20), delicat et laine sale (froid a 30°C, 3 rinçages, 45 min), et des cycles de rinçage+essorage et essorage seul.

Comment utiliser la fonction demi-charge ?

Pour les cotons, couleurs et synthetiques en charge reduite, enfoncez la touche DEMI-CHARGE pour realiser des economies d'eau. Cette fonction est disponible sur les programmes correspondants.

Quelle est l'alimentation electrique requise ?

Le lave-linge fonctionne en 230 V sur une prise 10-16 A avec terre. L'installation electrique doit etre conforme a la norme NFC 15.100, notamment pour la prise de terre et l'emplacement dans une salle d'eau.

Comment raccorder l'arrivee d'eau ?

Utilisez le tuyau d'arrivee d'eau de 1,25 m fourni. Il se branche a l'arriere de l'appareil en utilisant les joints fournis. L'arrivee d'eau froide doit avoir une pression de 0,5 a 10 kg/cm² et un filetage 3/4 BSP. Si vous utilisez un robinet auto-perceur, l'ouverture doit etre de 6 mm minimum.

Que faire en cas de remplacement du cordon d'alimentation ?

Debranchez la prise. Deposez la plinthe arriere de l'appareil. Remplacez le cordon en raccordant le fil vert/jaune sur la borne de masse a l'aide d'une vis, de deux rondelles et d'un ecrou (non fournis, reference SAV 51 X 9647). Remettez la plinthe en place puis rebranchez.

Comment nettoyer et entretenir mon lave-linge ?

Apres chaque utilisation, laissez la porte entrouverte pour eviter les odeurs. Nettoyez regulierement le joint de porte et le tambour. Si necessaire, effectuez un cycle a vide avec un produit detartrant adapte. Suivez les instructions du fabricant.

Pourquoi la consommation indiquee est-elle de 2,3 kWh et 110 L d'eau ?

Ces valeurs sont donnees pour le programme COTON tres sale a 90°C, conformement a la norme NFC 73.171. Les consommations reelles dependent de la charge, de la temperature et du programme choisi.

Ou trouver les pieces detachees pour le TH580 ?

Les pieces detachees sont disponibles aupres du SAV BRANDT. Par exemple, le cordon d'alimentation de remplacement porte la reference 51 X 9647. Consultez le site ou contactez le service apres-vente.

MODE D'EMPLOI TH580 BRANDT

• Dévissez les six vis (A) à l'aide d'une clé de 7.
• Déposez les deux traverses B en dévissant les quatre goujons C à l'aide d'une clé de 13.

Nous vous conseillons de conserver soigneusement toutes les pièces d'arrimage, car il faudra obligatoirement les remonter si vous devez, par la suite, transporter votre machine.

OBSTRUEZ LES QUATRE TROUS

Avant de procéder aux raccordements, n'oubliez pas d'obstruer les quatre trous à l'aide des quatre cache-orifices prévus à cet effet. - Détachez le clou plastique* - Mettez le cache-orifice en place. Bloquez ce dernier en enfonçant le clou dans le trou. Certains lave-linge sont équipés de roulettes. Dans ce cas, mettez l'appareil sur ses roulettes pour le déplacer.

Brandt

... C'est également une gamme complète de :

SÈCHE-LINGE

RÉFRIGÉRATEURS

CUISINIÈRES

LAVE-VAISSELLE

CONGÉLATEURS

MICRO-ONDES

RENSEIGNEZ-VOUS PAR MINITEL

TAPEZ 3615

CODE BRANDT

LAVE-LINGE

Brandt

NOTICE D'UTILISATION

MACHINE À LAVER 5 kg 500 tr/min.

AVANT LA PREMIÈRE UTILISATION, EFFECTUEZ OBLIGATOIREMENT LE DÉBRIDAGE ET L'INSTALLATION DE VOTRE LAVE-LINGE

OUVERTURE DE PORTE

Appuyez sur le bouton d'ouverture de porte situé à l'avant de l'appareil.

Sécurité automatique de porte :

• Si vous souhaitez ouvrir la porte pendant le cycle, vous devez attendre 2 à 3 min. environ après avoir appuyé sur la touche "ARRET".
• Le bouton d'ouverture de porte reste verrouillé 2 à 3 min. environ après la fin du cycle.

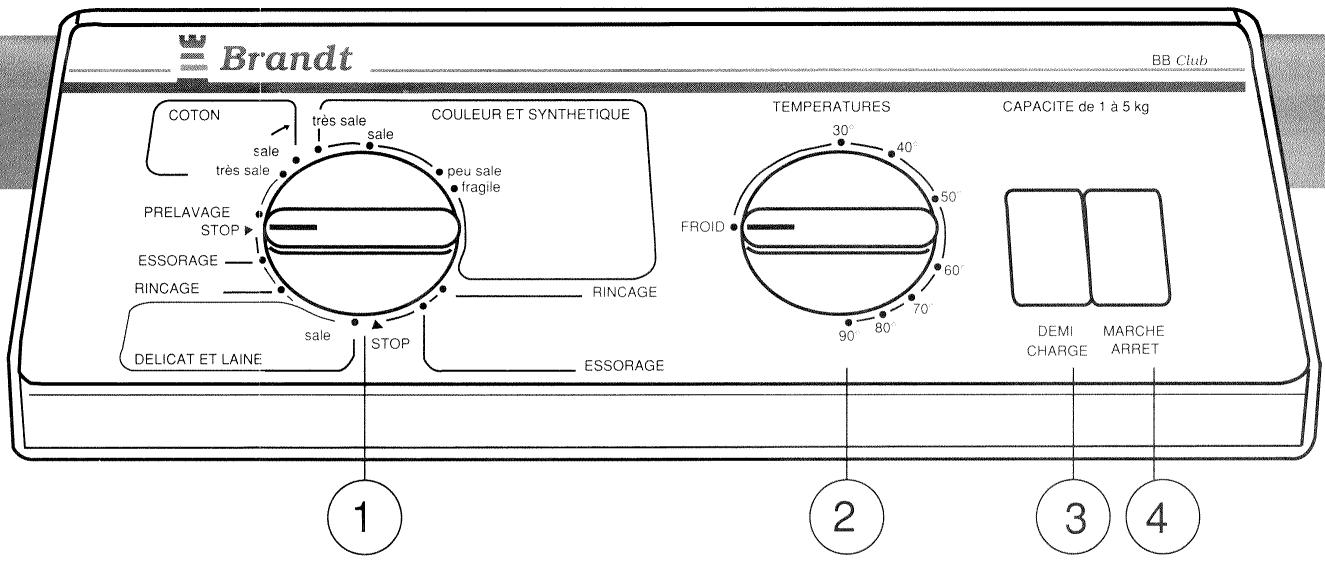

Sélectionnez le programme choisi en fonction du linge introduit dans la machine

(voir le tableau des programmes).

2 TEMPÉRATURE

Réglez la température la mieux adaptée à la nature du textile introduit dans la machine.

3 DEMI-CHARGE

Cette fonction est à utiliser pour les cotons, couleurs et synthétiques lorsque la charge est réduite. Enforcez la touche pour réaliser d'appréciables économies d'eau.

DEMI

CHARGE

4 MISE EN MARCHE DE LA MACHINE

• Enoncez la touche MARCHE/ARRET pour démarrer le programme.
• La mise en marche de la machine n'est possible que si la porte est bien fermée.

4 ARRET DE LA MACHINE

MARCHE

ARRET

Le programme terminé, relâchez la touche MARCHE/ARRET et par mesure de sécurité débranchez le lave-linge et fermez le robinet d'arrivée d'eau.

L'INSTALLATION DU LAVE-LINGE

ALIMENTATION EN EAU

Arrivée d'eau froide :

Pressure : 0,5 à 10 kg/cm²

(5 à 100 N/cm2)

Robinet auto perceur,

ouverture pratiquée Ø 6 mm minimum

Filetage : G 20 x 27 (3/4 BSP)

TUYAU D'ALIMENTATION EN EAU

longueur 1,25 m environ

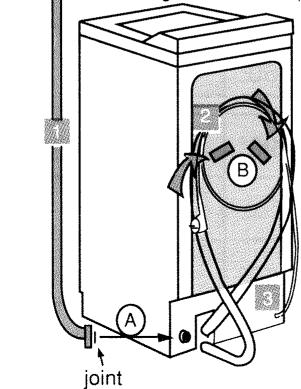

Le tuyau d'arrivée d'eau est livré au dos de votre appareil :

A - Libérez les tuyaux maintenus par les deux pattes d'accrochage :

Branchez le tuyau à l'endroit indiqué en posant les joints fournis à chaque extrémité.

B NOTA - Dans le cas où les pattes d'accrochage gênent la mise en place de votre lave-linge :

• ôtez les deux pattes d'accrochage
• obstruez les ouvertures à l'aide des caches fournis dans la pochette :

(Nous vous conseillons de conserver soigneusement les deux pattes d'accrochage pour un usage ultérieur).

2 TUYAU D'EVACUATION Evacuation des eaux usées

3 CORDON D'ALIMENTATION ELECTRIQUE

Longueur 1,50 m environ

Alimentation électrique

230 V - prise 10 - 16 A avec terre.

Selon normes en vigueur.

L'installation électrique doit être conforme aux normes en vigueur NFC 15.100 et en particulier pour la prise de terre et l'emplacement dans une salle d'eau.

IMPORTANT :

Dans l'éventualité où vous devez remplacer le cordon d'alimentation électrique, procédez comme suit :

• Débranchez la prise de courant.
• Déposez la plinthe arrière de votre appareil.

Remplacez le cordon en veillant à raccorder le fil vert/jaune sur le trou de masse de l'appareil à l'aide d'une vis, de deux rondelles et d'un écrou (non fournis) réf. SAV 51 X 9647.

• Remettez en place la plinthe arrière de l'appareil.
• Branchez la prise de courant.

TABLEAU DES PROGRAMMES

NATURE DU LINGDEGRE DE SALISSURE		TEMPERATURES	NOMBREDE RINCAGES	DUREAEPPROXIMATE DU PROGRAMME
CYCLESAVCPELAVAGE	PRELAVAGE (COTON)	30 à 90°	4	2 h 25
	PRELAVAGE (COULEUR ET SYNTHETIQUE)	30 à 60°	4	2 h 25
CYCLES SANS PRELAVAGE	COTON très sale	30 à 90°	4	2 h 10
	COTON très sale (ECO)	60°	4	2 h 10
	COTON sale	30 à 60°	4	2 h 00
	COULEUR ET SYNTHETIQUE très sale	30 à 60°	4	1 h 55
	COULEUR ET SYNTHETIQUE sale	30 à 60°	4	1 h 45
	COULEUR ET SYNTHETIQUE peu sale	30 à 40°	4	1 h 25
	COULEUR ET SYNTHETIQUE fragile	froid à 30°	4	1 h 20
	DELICAT ET LAINE sale	froid à 30°	3	45 min
RINCAGEESSORAGE	COTON / COULEUR ET SYNTHETIQUE	—	1	15 min
	DELICAT ET LAINE	—	1	10 min
ESSORAGE	COTON / COULEUR ET SYNTHETIQUE	—	—	10 min
	DELICAT ET LAINE	—	—	5 min

Les températures indiquées sur le tableau des programmes ne sont pas forcément les températures atteintes par la machine : elles sont la représentation symbolique correspondant aux diverses catégories de linge pour lesquelles les programmes ont été établis.

Consommation du cycle recommandé pour le COTON très sale

(Selon norme NFC 73.171)

Programme coton très sale 90° électricité : 2,3 kWh eau : 110 l

Les consommations ci-dessus ont été relevées lors d'essais effectués dans des conditions normales d'utilisation.
