Type de produit	Dérailleur arrière
Marque	Shimano
Modèle	RDM700010SGS
Fonctions principales	Changement de vitesse, Shadow RD+ (réduction du jeu de chaîne)
Sécurité	Ne pas démonter ni modifier le produit ; utiliser uniquement des solvants neutres pour le nettoyage ; vérifier régulièrement l'absence de dommages
Entretien et nettoyage	Nettoyer la chaîne avec un nettoyant approprié ; lubrifier toutes les pièces mobiles ; laver les pignons avec un détergent neutre
Pièces détachées et réparabilité	Galets, cache de l'unité de plaque, capuchon du cache de l'unité de plaque (remplaçables)
Informations générales	Notice complète et manuel du revendeur disponibles sur si.shimano.com

FOIRE AUX QUESTIONS - RDM700010SGS SHIMANO

Comment installer le dérailleur RDM700010SGS ?

Pour l'installation, contactez le lieu d'achat ou un distributeur. Un manuel du revendeur est disponible sur si.shimano.com pour les mécaniciens professionnels.

Comment régler le changement de vitesse ?

Le réglage s'effectue via le contacteur de levier. Assurez-vous que le changement de vitesses se fait sans heurts. En cas de problème, consultez un distributeur.

Que faire si la chaîne saute ?

Vérifiez si la chaîne est endommagée ou si le dérailleur est mal réglé. Si le problème persiste, rendez-vous chez un distributeur. N'utilisez pas de solvants acides ou alcalins.

À quelle fréquence faut-il nettoyer et lubrifier le dérailleur ?

L'intervalle dépend de l'utilisation. Nettoyez régulièrement la chaîne avec un nettoyant approprié et lubrifiez les pièces mobiles. Lavez les pignons avec un détergent neutre.

Quels produits utiliser pour le nettoyage ?

Utilisez exclusivement des solvants neutres (détergent neutre) pour la chaîne et les pignons. Ne jamais utiliser de solvants à base d'acide ou d'alcali (ex: dérouilleurs).

Comment activer le Shadow RD+ ?

Placez le contacteur de la manette sur la position ON pendant le roulage. Cela réduit le jeu de la chaîne et évite qu'elle ne tombe des pignons. Pour retirer la roue, mettez d'abord le contacteur sur OFF.

Que vérifier avant chaque utilisation du vélo ?

Vérifiez que le changement de vitesses se déroule sans heurts, que le jeu des maillons et galets n'a pas augmenté, qu'aucun bruit anormal ne provient du dérailleur et que la chaîne ne présente pas de dommages visibles.

Le dérailleur RDM700010SGS est-il compatible avec tous les systèmes de changement de vitesse ?

Ce dérailleur est conçu pour les systèmes Shimano. Pour la compatibilité précise, consultez le manuel du revendeur ou contactez un distributeur.

Où trouver le manuel du revendeur pour ce dérailleur ?

Le manuel du revendeur à l'attention des mécaniciens vélo professionnels est consultable sur le site si.shimano.com.

Que faire en cas de bruit anormal provenant du dérailleur ?

Un bruit anormal peut indiquer un problème. Vérifiez l'état de la chaîne, des galets et du réglage. Si le bruit persiste, rendez-vous au lieu d'achat ou chez un distributeur.

MODE D'EMPLOI RDM700010SGS SHIMANO

- Contactez le lieu d'achat ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• N'utilisez jamais de solvants à base d'acide ou d'alcali tels que des produits pour enlever la rouille. Si vous utilisez ces solvants, la chaîne risque de se casser et vous risquez de vous blesser gravement.
• Nettoyez régulièrement la chaîne avec un nettoyant pour chaîne approprié. Les intervalles entre les entretiens dépendent de l'utilisation et des conditions de conduite.
• Vérifiez si la chaîne n'est pas endommagée (déformation ou fissure), si elle n'a pas sauté ou si elle ne présente pas d'autres anomalies tel qu'un changement de vitesse involontaire. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur. La chaîne risque de se briser et d'entraîner votre chute.

Remarque

- Pour le modèle SHADOW RD+, assurez-vous que le cache de l'unité de plaque et le capuchon du cache de l'unité de plaque sont installés avant d'utiliser le vélo.

• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le changement de vitesse et lubrifiez toutes les pièces mobiles.
• Les pignons doivent être lavés régulièrement avec un détergent neutre. De plus, nettoyer la chaîne avec un produit détergent neutre et la lubrifier peut être un moyen efficace pour allonger la durée de vie des pignons et de la chaîne.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que le changement des vitesses se déroule sans heurts ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?
• Y-a-t-il des dégâts visibles sur la chaîne ?

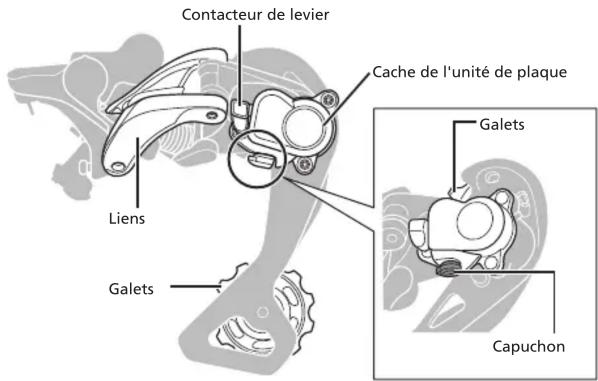

Noms des pièces

* La forme diffère en fonction du modèle. Certains modèles n'ont pas d'embout.

Contacteur de levier Cache de l'unité de plaque Galets Liens Galets Capuchon

Mode d'emploi

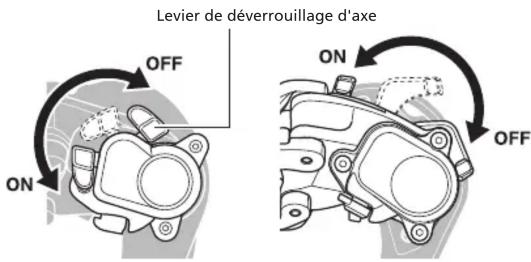

Lorsque vous retirez la roue arrière, veillez à d’abord placer le contacteur de la manette en position OFF.

Il est recommandé de placer le contacteur de la manette sur la position ON en roulant pour réduire le jeu de la chaîne et éviter que la chaîne ne tombe des pignons.

* La forme et la position du contacteur de la manette dépendent du modèle.

Levier de déverrouillage d'axe OFF ON OFF
