RDRX810 - Dérailleur SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dérailleur arrière
Marque	SHIMANO
Modèle	RDRX810
Compatibilité vitesses	11 vitesses
Technologie	SHADOW RD+ avec contacteur ON/OFF
Poids approximatif	250 g
Matériau principal	Aluminium
Levier de déverrouillage d'axe	Oui, pour retrait de la roue
Cache de l'unité de plaque	Oui, inclus
Nettoyage	Utiliser un détergent neutre pour la chaîne et les pignons
Lubrification	Lubrifier régulièrement les pièces mobiles
Entretien conseillé	Nettoyer la chaîne avec un nettoyant pour chaîne approprié
Vérifications avant utilisation	Changement de vitesse, jeu des maillons, bruits anormaux, état de la chaîne
Sécurité	Ne pas démonter ou modifier ; utiliser uniquement des solvants neutres
Garantie	Non garantie contre l'usure naturelle
Installation	Confier à un mécanicien professionnel
Documentation	Manuel du revendeur disponible sur si.shimano.com

FOIRE AUX QUESTIONS - RDRX810 SHIMANO

Comment régler le dérailleur arrière Shimano RDRX810 ?

Le réglage s'effectue via la tension du câble, la butée haute et basse, et la vis de tension B. Consultez le manuel du revendeur ou faites appel à un professionnel.

Que signifie la technologie SHADOW RD+ ?

Le SHADOW RD+ réduit le jeu de la chaîne et évite qu'elle ne tombe des pignons. Il dispose d'un contacteur ON/OFF sur la manette.

Comment nettoyer le dérailleur ?

Utilisez un détergent neutre pour nettoyer les galets et la chaîne. Évitez les solvants acides ou alcalins. Lubrifiez ensuite les pièces mobiles.

Comment retirer la roue arrière avec ce dérailleur ?

Placez le contacteur de la manette en position OFF et utilisez le levier de déverrouillage d'axe pour libérer la tension de la chaîne.

Pourquoi ma chaîne saute-t-elle ?

Vérifiez l'usure de la chaîne, des pignons et des galets. Un mauvais réglage de la tension ou des butées peut aussi causer des sauts.

Quelle est la compatibilité avec les cassettes ?

Ce dérailleur est conçu pour des cassettes 11 vitesses. La capacité totale dépend du modèle ; vérifiez la fiche technique sur le site Shimano.

Comment lubrifier le dérailleur ?

Appliquez une goutte d'huile légère sur les articulations et les galets. Essuyez l'excédent pour éviter d'attirer la saleté.

Quels sont les signes d'usure à surveiller ?

Jeu excessif dans les maillons ou les galets, bruits anormaux, changements de vitesse irréguliers. Remplacez les pièces si nécessaire.

Puis-je remplacer les galets moi-même ?

Oui, les galets sont remplaçables. Utilisez des galets Shimano d'origine et respectez le sens de rotation.

Que faire en cas de bruit anormal ?

Vérifiez que le dérailleur n'est pas plié, que les galets sont propres et lubrifiés, et que la chaîne est en bon état. Sinon, consultez un professionnel.

MODE D'EMPLOI RDRX810 SHIMANO

- Contactez le lieu d'achat ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• N'utilisez jamais de solvants à base d'acide ou d'alcali tels que des produits pour enlever la rouille. Si vous utilisez ces solvants, la chaîne risque de se casser et vous risquez de vous blesser gravement.
• Nettoyez régulièrement la chaîne avec un nettoyant pour chaîne approprié. Les intervalles entre les entretiens dépendent de l'utilisation et des conditions de conduite.
• Vérifiez si la chaîne n'est pas endommagée (déformation ou fissure), si elle n'a pas sauté ou si elle ne présente pas d'autres anomalies tel qu'un changement de vitesse involontaire. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur. La chaîne risque de se briser et d'entraîner votre chute.

Remarque

- Pour le modèle SHADOW RD+, assurez-vous que le cache de l'unité de plaque et le capuchon du cache de l'unité de plaque sont installés avant d'utiliser le vélo.

• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le changement de vitesse et lubrifiez toutes les pièces mobiles.
• Les pignons doivent être lavés régulièrement avec un détergent neutre. De plus, nettoyer la chaîne avec un produit détergent neutre et la lubrifier peut être un moyen efficace pour allonger la durée de vie des pignons et de la chaîne.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que le changement des vitesses se déroule sans heurts ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?
• Y-a-t-il des dégâts visibles sur la chaîne ?

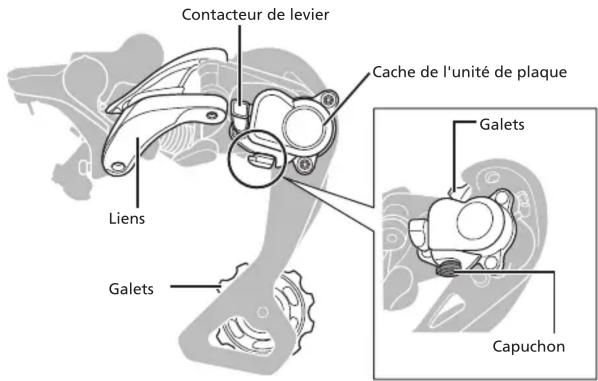

Noms des pièces

* La forme diffère en fonction du modèle. Certains modèles n'ont pas d'embout.

Contacteur de levier Cache de l'unité de plaque Galets Liens Galets Capuchon

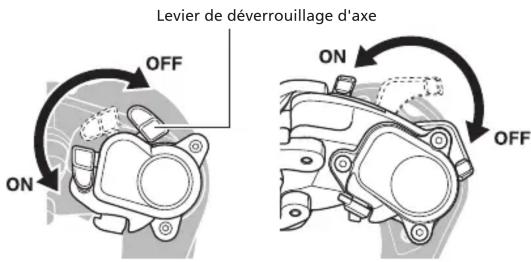

Mode d'emploi

Lorsque vous retirez la roue arrière, veillez à d’abord placer le contacteur de la manette en position OFF.

Il est recommandé de placer le contacteur de la manette sur la position ON en roulant pour réduire le jeu de la chaîne et éviter que la chaîne ne tombe des pignons.

* La forme et la position du contacteur de la manette dépendent du modèle.

Levier de déverrouillage d'axe OFF ON OFF
