Type de produit	Dérailleur arrière
Marque	SHIMANO
Modèle	RDM615GS
Catégorie	Dérailleur
Nombre de vitesses	10 vitesses
Technologie	Shadow RD+ avec stabilisateur de chaîne
Matériau principal	Aluminium et acier
Poids approximatif	270 g
Compatibilité manette	SHIMANO 10 vitesses
Pignon max. (dents)	36 dents
Pignon min. (dents)	11 dents
Capacité de boucle	43 dents
Installation	Montage sur patte de dérailleur standard
Entretien	Nettoyage régulier avec détergent neutre et lubrification
Sécurité	Ne pas démonter ni modifier ; utiliser uniquement produits non acides
Pièces détachées	Galets, capuchon, vis disponibles chez SHIMANO
Garantie	Contre défauts de fabrication, hors usure normale
Utilisation recommandée	VTT, VTC, tout-terrain

FOIRE AUX QUESTIONS - RDM615GS SHIMANO

Comment installer le dérailleur RDM615GS ?

L'installation doit être réalisée par un mécanicien professionnel. Consultez le manuel du revendeur sur si.shimano.com.

Quelle est la compatibilité avec les manettes ?

Ce dérailleur est compatible avec les manettes SHIMANO 10 vitesses, comme les séries Deore, SLX ou XT.

Comment régler le dérailleur arrière ?

Utilisez les vis de réglage de butée (H et L) et la tension du câble. Référez-vous au mode d'emploi complet.

Que signifie la technologie Shadow RD+ ?

Le Shadow RD+ réduit l'encombrement et intègre un stabilisateur de chaîne pour limiter les sauts de chaîne en terrain accidenté.

Comment entretenir le dérailleur ?

Nettoyez régulièrement avec un détergent neutre et lubrifiez les pièces mobiles. Évitez les solvants acides ou alcalins.

Quelle est la capacité de boucle maximale ?

La capacité de boucle est d'environ 43 dents, permettant une combinaison de pignons allant de 11 à 36 dents.

Puis-je remplacer les galets moi-même ?

Oui, les galets sont remplaçables. Utilisez des pièces SHIMANO d'origine et suivez la procédure de la notice.

Que faire si le changement de vitesse est irrégulier ?

Vérifiez la tension du câble, l'usure de la chaîne et des pignons, et nettoyez le dérailleur. Si le problème persiste, consultez un professionnel.

Est-ce que ce dérailleur est adapté au VTT ?

Oui, le RDM615GS est conçu pour le VTT et le tout-terrain grâce à sa technologie Shadow RD+ qui stabilise la chaîne.

Quels sont les risques en cas de non-respect des consignes de sécurité ?

Le non-respect peut entraîner des blessures graves, notamment une chute si le dérailleur se brise ou si la chaîne saute.

MODE D'EMPLOI RDM615GS SHIMANO

- Contactez le lieu d'achat ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce « mode d'emploi » avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• N'utilisez jamais de solvants à base d'acide ou d'alcali tels que des produits pour enlever la rouille. Si vous utilisez ces solvants, la chaîne risque de se casser et vous risquez de vous blesser grièvement.
• Nettoyez régulièrement la chaîne avec un nettoyant pour chaîne approprié. Les intervalles entre les entretiens dépendent de l'utilisation et des conditions de conduite.
• Vérifiez si la chaîne n'est pas endommagée (déformation ou fissure), si elle n'a pas sauté ou si elle ne présente pas d'autres anomalies tel qu'un changement de vitesse involontaire. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur. La chaîne risque de se briser et d'entraîner votre chute.

Remarque

- Pour le modèle SHADOW RD+, assurez-vous que le cache de l'unité de plaque et le capuchon du cache de l'unité de plaque sont installés avant d'utiliser le vélo.

• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le changement de vitesse et lubrifiez toutes les pièces mobiles.
• Les pignons doivent être lavés régulièrement avec un détergent neutre. De plus, nettoyer la chaîne avec un produit détergent neutre et la lubrifier peut être un moyen efficace pour allonger la durée de vie des pignons et de la chaîne.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que le changement des vitesses se déroule sans heurts ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Est-ce que le jeu en excès a augmenté dans les galets ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?
• Y-a-t-il des dégâts visibles sur la chaîne ?

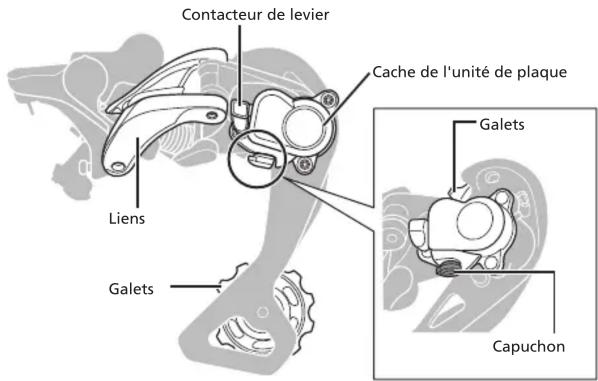

Noms des pièces

* La forme diffère en fonction du modèle. Certains modèles n'ont pas d'embout.

Contacteur de levier Cache de l'unité de plaque Galets Liens Galets Capuchon

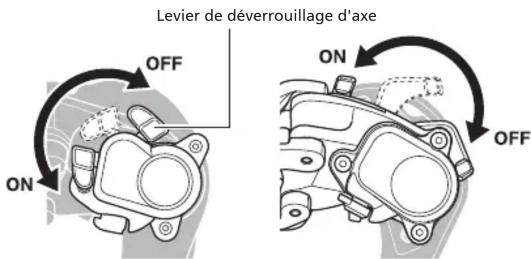

Mode d'emploi

Lorsque vous retirez la roue arrière, veillez à d'abord placer le contacteur de la manette en position OFF.

Il est recommandé de placer le contacteur de la manette sur la position ON en roulant pour réduire le jeu de la chaîne et éviter que la chaîne ne tombe des pignons.

* La forme et la position du contacteur de la manette dépendent du modèle.

Levier de déverrouillage d'axe OFF ON OFF
