Live Gamer Extreme 2 GC551 - Convertisseur audio/vidéo AVERMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio/vidéo (carte d'acquisition)
Dimensions (L x l x H)	115 x 77 x 23 mm
Poids	90 g
Alimentation	USB 5V (bus) ou adaptateur secteur optionnel (DC IN)
Entrées vidéo	HDMI, Composante (YPbPr)
Sortie vidéo	HDMI (pass-through)
Entrées audio	RCA stéréo (G/D), micro 3,5 mm
Sortie audio	Casque 3,5 mm
Résolution d'enregistrement max	1080p 60 ips
Pass-through vidéo	4K 60 ips
Formats vidéo	MP4 (H.264 + AAC)
Formats image	JPEG
Fonctions principales	Enregistrement, capture d'écran, commentaires vocaux, édition vidéo, partage YouTube, jumelage smartphone
Stockage	Disque dur externe USB (NTFS recommandé)
Connectivité	Ethernet (RJ45), USB 3.0
Télécommande	Oui, infrarouge (portée 6 m)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ni aux chocs
Pièces détachées / réparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - Live Gamer Extreme 2 GC551 AVERMEDIA

Comment démarrer l'enregistrement ?

Appuyez sur le bouton Enregistrer (touche 1) sur l'appareil ou sur la télécommande pour démarrer l'enregistrement. Appuyez à nouveau pour arrêter.

Puis-je ajouter des commentaires vocaux ?

Oui, branchez un micro 3,5 mm sur l'entrée MIC. Appuyez sur Enregistrer pour lancer l'enregistrement avec commentaires. Le son est mixé automatiquement.

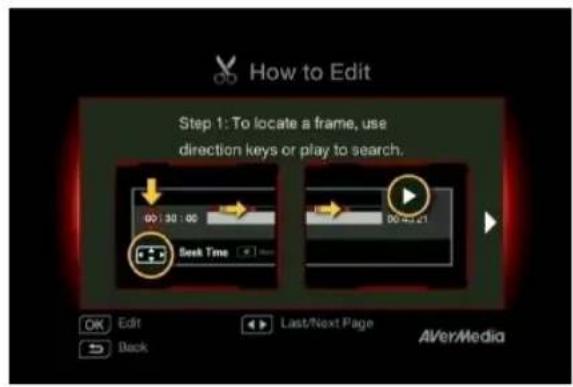

Comment éditer une vidéo enregistrée ?

Dans le menu Media Studio, sélectionnez la vidéo, appuyez sur F3 pour accéder à Edit Recordings. Vous pouvez couper et recombiner des segments en utilisant les touches de navigation et OK.

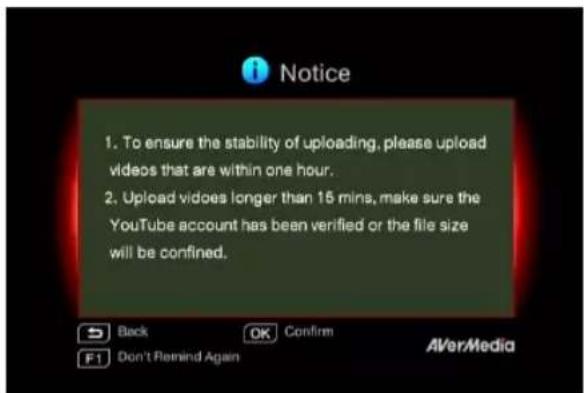

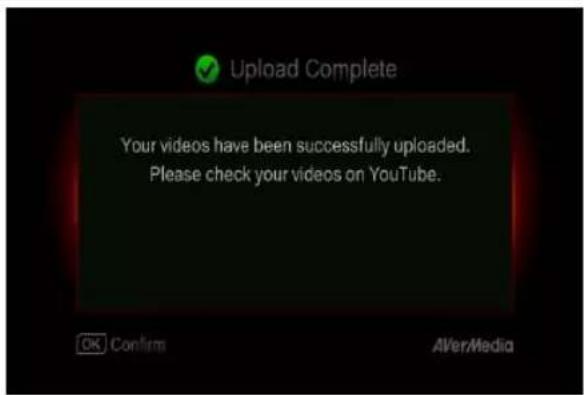

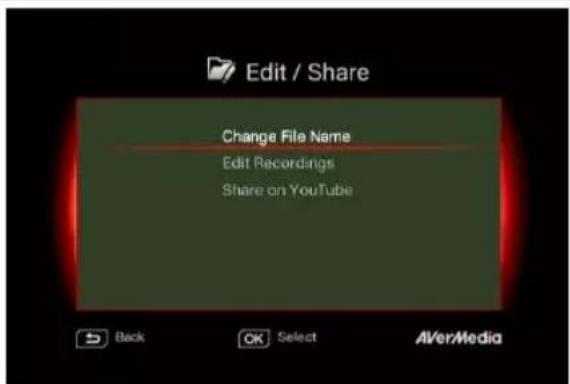

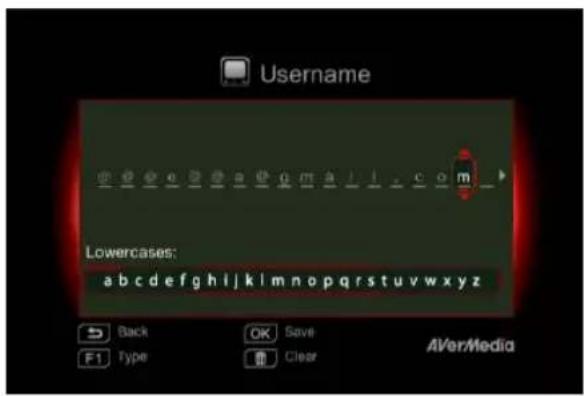

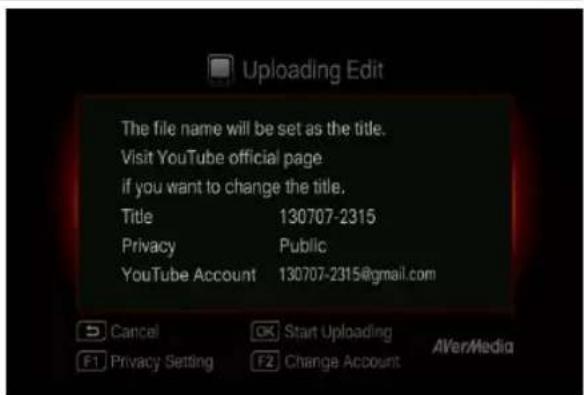

Comment partager une vidéo sur YouTube ?

Dans le menu Edit/Share, sélectionnez Share on YouTube. Connectez-vous avec votre compte YouTube, définissez la confidentialité et appuyez sur OK pour télécharger.

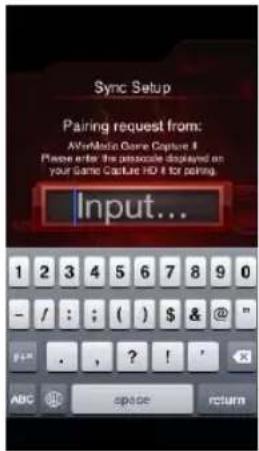

Comment jumeler avec l'application GameMate ?

Téléchargez GameMate sur votre smartphone. Assurez-vous que l'appareil et le smartphone sont sur le même réseau. Lancez l'application, saisissez le code affiché à l'écran de la Live Gamer Extreme 2.

Que faire si aucun signal n'est détecté ?

Vérifiez que la source est allumée et connectée. Assurez-vous que le câble HDMI ou composante est bien enfiché. Le voyant LED source doit être vert. Si le problème persiste, redémarrez l'appareil.

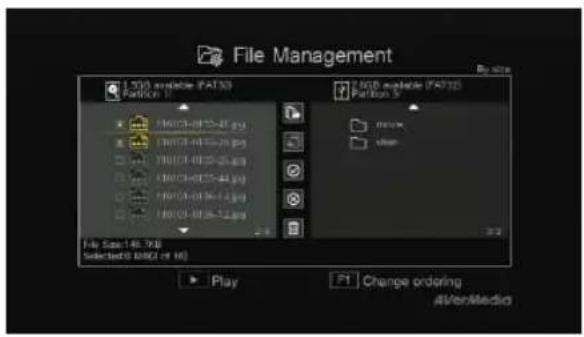

Comment formater mon disque dur ?

Dans le menu File Management, sélectionnez la partition et appuyez sur F1 pour formater. Attention : le formatage efface toutes les données.

Puis-je utiliser un casque-micro ?

Oui, branchez un casque avec micro 3,5 mm dans la prise MIC. Le micro capte vos commentaires ; le son du jeu est audible dans le casque.

Quelle est la résolution maximale de capture ?

L'enregistrement est possible jusqu'en 1080p à 60 images par seconde. Le pass-through HDMI supporte la 4K à 60 ips.

Comment afficher les informations du disque ?

Appuyez sur la touche INFO de la télécommande. Les informations (capacité, espace utilisé/libre) s'affichent à l'écran. Appuyez à nouveau pour masquer.

MODE D'EMPLOI Live Gamer Extreme 2 GC551 AVERMEDIA

Chapitre 1. Pièces de l'appareil...2

1.1 Panneau avant 2 1.2 Détecteur infrarouge 2 1.3 Indicateur LED 3 1.4 Ports de connexion 4 1.4.1 Vue avant 4 1.4.2 Vue arrière 5

Chapitre 2. La télécommande....6

Chapitre 3. Assistant d'installation....8

Chapitre 4. Fonctionnement de base....11

4.1 Enregistrement et capture 11 4.2 Ajout de commentaires 13

Chapitre 5. Menu OSD 15

5.1 Enregistrements et photos (Media Studio) 16 5.1.1 Postédition de vidéos enregistrées 18 5.2 Gestionnaire de Fichiers (File Management) 23

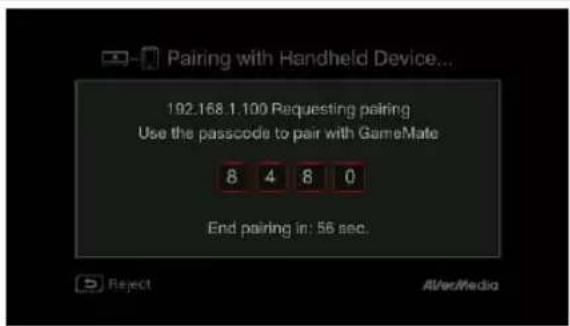

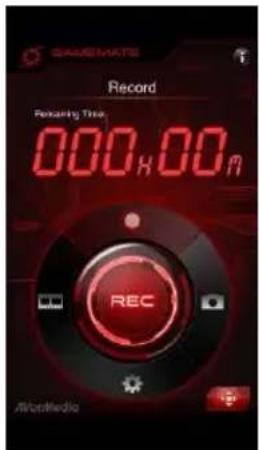

Chapitre 6. Jumelage de l'appareil avec le GameMate d'AVerMedia....27

Le panneau à touches se trouvant sur le devant de l'appareil fournit un accès rapide aux fonctions communément utilisées.

Touches numérotées

Descriptions

Enregistrer

Appuyez sur démarrer/arrêter l'enregistrement.

Appuyez pour allumer l'appareil

Maintenez le bouton enfoncé pendant 4 secondes pour forcer l'arrêt. le Capture

Box.

Lorsque vous utilisez la télécommande, pointez celle-ci vers le capteur infrarouge (IR) situé sur le panneau avant de l'appareil. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés vers le capteur IR pour fonctionner correctement. La distance entre la télécommande et le capteur ne doit pas excéder 6 mètres (20 pieds).

1.3 Indicateur LED

Les indicateurs LED sur le devant de l'appareil affichent le statut de celui-ci.

AVerMedia 1 2 3 4

1 Voyant LED source HDMI 3 Voyant LED d'état d'enregistrement

2 Voyant LED source YPbPr 4 Voyant LED d'état de l'alimentation

Condition

			(Power)
Allumé			Est illuminé en vert
Prêt à enregistrer/instantané	Vert solide		Vert solide
Enregistrement	Vert solide	Modulation	Vert solide
Prendre un instantané	Clignote rouge une fois	Clignote rouge une fois	Clignote rouge une fois
Impossible d'enregistrer/instantané	Vert solide		Clignotement vert en continu
Aucune source			Clignotement vert en continu
Source disponible	Illuminé en vert
Hors tension en cours	Vert solide		Clignotement vert en continu
Transit en fonction lors de la mise hors tension	Orange solide
Pause d'enregistrement	Rouge solide	Rouge solide	Rouge solide
Fin d'enregistrement en cours	Vert solide	Clignote rouge en continu	Vert solide

Source Enregistrer Alimentation (Power)

Est illuminé envert

Vert solide

Vert solide

Clignote rougeune fois

Clignotement vert en continu

Clignotement vert en continu

Clignotement vert en continu

Rouge solide

Vert solide

Condition	Source	Enregistrer	Alimentation (Power)
L'espace de stockage est faible	Vert solide	Brille lentement	Vert solide
L'appareil n'est pas prêt			Clignotement vert en continu
Problèmes tels qu'aucun stockage/aucun signal/contenu protégé			Clignotement vert en continu
Accepter une commande de la télécommande			Clignote vert une fois

Appuyez sur [F1] pour obtenir le statut du voyant LED.

1.4.1 Vue avant

AVerMedia 1 2 3

1 Port USB

3 Sortie casque d'écoute

2 Entrée MIC

• Le port USB est pour la connexion de l'appareil de stockage du disque dur externe ainsi que pour la mise à niveau de micrologiciels via le périphérique de stockage.
• Le concentrateur USB n'est pas pris en charge.
• Il n'y aura pas de fonction ou de réponse lors de la connexion de Capture Box à l'ordinateur via l'USB.

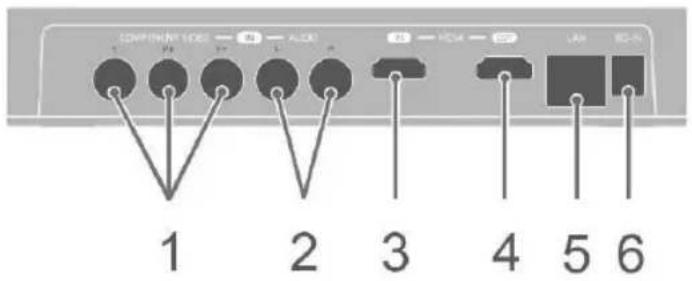

1.4.2 Vue arrière

CONTAINMENT DOG - ADO 1 2 3 4 5 6

1 Entrée composante vidéo 2 Entrée audio RCA G/D 3 Entrée HDMI

4 Sortie HDMI 5 Port LAN 6 DC-IN

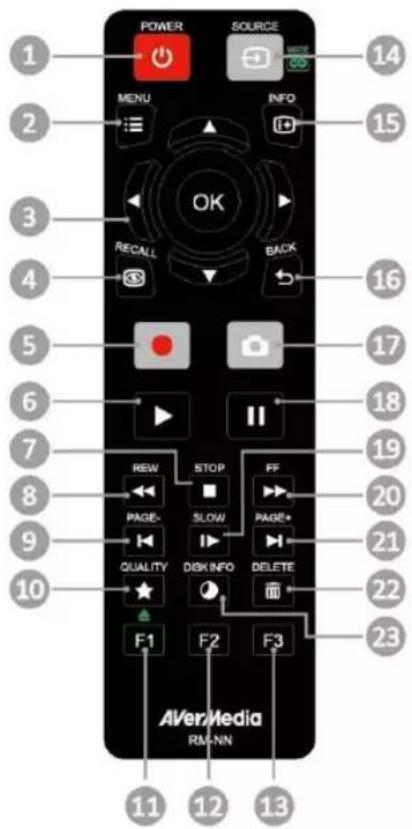

Chapitre 2. La télécommande

Les descriptions ci-dessous présentent les touches de la télécommande.

POWER SOURCE MENU INFO OK RECALL BACK 14 15 16 17 18 19 20 21 22 23 AVerMedia RM-NN F1 F2 F3 11 12 13

#	Boutons
1
2
3
4
5

Descriptions

Appuyez pour allumer l'appareil/le mettre en veille.

Appuyez pour accéder au menu principal. Appuyez à nouveau pour quitter.

Appuyez sur les touches de direction pour vous déplacer parmi les options. Appuyez sur OK pour confirmer une sélection.

Appuyez sur OK pour marquer/enlever le marquage d'un segment en post-édition.

Appuyez pour lire le dernier fichier enregistré ou visualiser la dernière image capturée.

Appuyez pour démarrer/arrêter l'enregistrement.

6		Appuyez pour démarrer la lecture du fichier sélectionné.Appuyez pour lire le fichier à la vitesse normale (1x) lorsque la fonction lecture au ralenti, retour ou avance rapide est active.
7		Appuyez pour arrêter la lecture.Appuyez pour arrêter l'enregistrement.
8		Appuyez pour le retour rapide (2x, 4x, 8x, 16x, 32x).
9		Appuyez pour revenir à la page précédente.
10		Appuyez pour afficher l'écran de réglage de la qualité de la vidéo/photo.Appuyez à nouveau pour quitter.
11		(Suivez les instructions à l'écran)
12		(Suivez les instructions à l'écran)
13		(Suivez les instructions à l'écran)
14		Appuyez pour commuter entre les sources Composante et HDMI.
15		Appuyez pour afficher les informations à l'écran, y compris le mode, la source et les sources audio.
16		Appuyez pour quitter la page en cours et revenir à la page précédente.
17		Appuyez pour prendre une photo durant un jeu ou la lecture d'une vidéo.
18		Appuyez pour mettre la lecture en pause. Appuyez sur OK ou ▶ pour reprendre la lecture.Appuyez pour mettre l'enregistrement en pause.
19		Appuyez pour lire la vidéo au ralenti (1/2x). Appuyez à nouveau pour passer en mode image par image (voir p. 27 pour plus de détails)
20		Appuyez pour l'avance rapide (2x, 4x, 8x, 16x, 32x).
21		Appuyez pour passer à la page suivante.
22		Appuyez pour supprimer les fichiers sélectionnés.
23		Appuyez pour afficher les informations concernant le disque. Appuyer de nouveau pour les cacher.

Chapitre 3. assistant d'installation

Lorsque vous branchez votre Boîtier d'Acquisition pour la première fois, l'assistant d'installation apparaît. Les étapes suivantes vous guident tout au long de la procédure de configuration initiale.

• Assurez-vous que vous avez installé un disque dur (interne ou externe) et connecté le boîtier à Internet avant de démarrer la procédure.
• Pour la première initialisation, vous aurez un écran noir pendant une courte période (environ 20 secondes), suivi par le logo AVerMedia. La lumière verte qui clignote indique que le Game Capture HD II est en train de démarrer. Attendez ensuite l'apparition de l'écran de bienvenue.

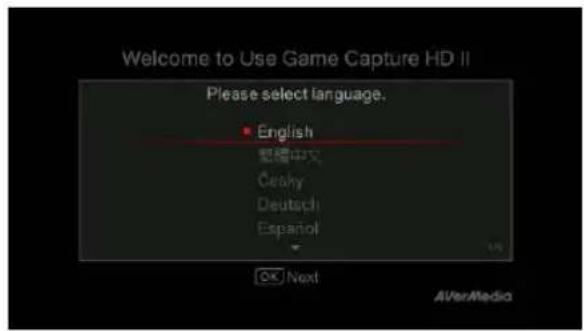

Étape 1 réglage de la langue

Lorsque la page apparaît, utilisez ▲/▼ pour choisir la langue de votre choix. Appuyez ensuite sur OK pour confirmer.

Welcome to Use Game Capture HD II Please select language. English 繁體中文 Cerahy Deutsch Espanol OK Next AVerMedia

Étape 2 passerelle audio/video (pass-thru)

Sélectionnez ON pour la passerelle A/V.

Passage A/V Allumé (recommandé) Étésin1 Signal sorte audio et vidéo (casque) quand l'appareil est hors tension Précedent OK Sélect. AVerMedia

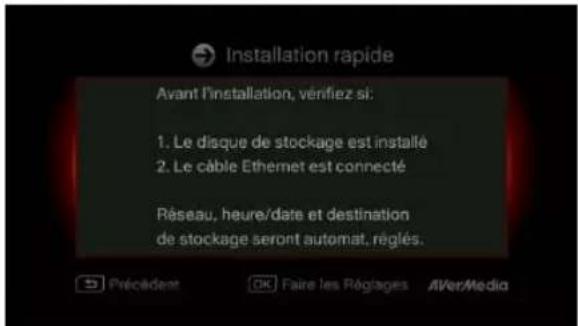

Étape 3 (1) rappel

Assurez-vous que le disque dur branché ou installé sur le boîtier est bien formaté en NTFS. (Pour plus de détails, reportez-vous au Chapitre 4.2)

Vérifiez la connexion au réseau. Appuyez ensuite sur OK pour démarrer la configuration.

Nous vous recommandons d'utiliser un routeur qui supporte les réseaux IP DHCP. Veuillez vous référer au Chapitre Ch. 6.2 pour un réglage manuel de la connexion.

Installation rapide Avant l'installation, vérifiez si: 1. Le disque de stockage est installé 2. Le câble Ethernet est connecté Réseau, heure/date et destination de stockage seront automat, réglés.

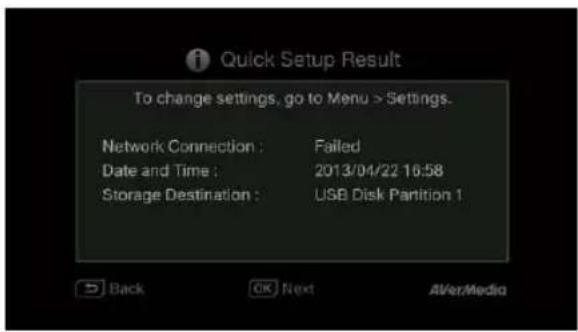

Échec de la connexion réseau

Si vous n'avez pas réussi à vous connecter à un réseau valide, un message d'échec de connexion réseau apparaîtra.

Appuyez sur OK pour continuer.

Appuyez sur BACK pour revenir à la page précédente.

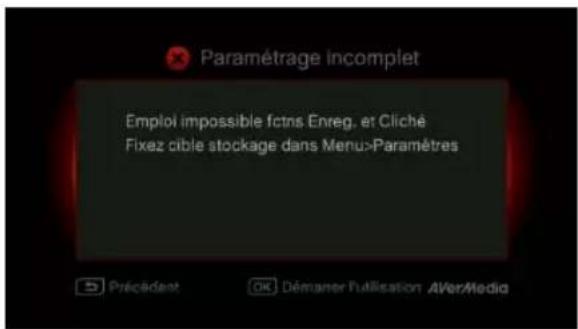

Aucun disque dur détecté

Si vous n'avez pas encore installé de support de stockage, faites-le avant de continuer le processus d'installation.

Appuyez ensuite sur pour vous rendre à l'écran précédent et appuyez sur OK pour lancer le processus de vérification du disque.

Paramétrage Incomplet Emploi impossible fctns Enreg. et Cliche Fixez cible stockage dans Menu>Paramètres

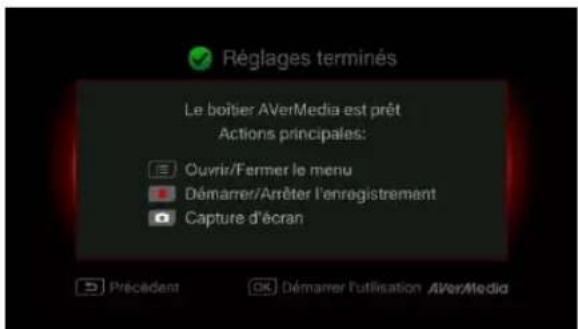

Fin du processus d'installation

Une fois qu'un disque dur formaté en NTHS est connecté au boîtier, un message de fin d'installation s'affiche.

Vous pouvez commencer à enregistrer dès maintenant. Appuyez sur OK pour sortir de l'assistant d'installation et commencer à utiliser votre boîtier. Votre jeu apparaît à l'écran.

Réglages terminés Le boîser AVerMedia est prêt Actions principales: Ouvir/Fermer le menu Démarrer/Arrêter l'enregistrement Capture d'écran Précedent OK Démarrer l'utilisation AVerMedia

Chapitre 4. fonctionnement de base

Ce chapitre vous guide pour l'enregistrement de jeux en cours, la capture d'images, l'ajout de commentaires vocaux pour vidéos et la lecture instantanée de fichiers.

- Tous les fichiers ou photos enregistrés seront sauvegardés sur le DD par défaut automatiquement. Veuillez vous référer au chapitre 6 pour plus de détails.

4.1 Enregistrement et capture

Capture Box vous permet d'enregistrer, de capturer et d'ajouter des commentaires vocaux aux vidéos. Les directives sont données comme suit.

Capture Box affiche le déroulement du jeu en temps réel et en mode standard. Vous pouvez changer le mode en temps réel par défaut pour le mode standard. Allez dans Menu> Paramètres> Mode d'affichage. (Veuillez vous référer au chapitre 6.2 pour plus de détails.)

Menu OSD

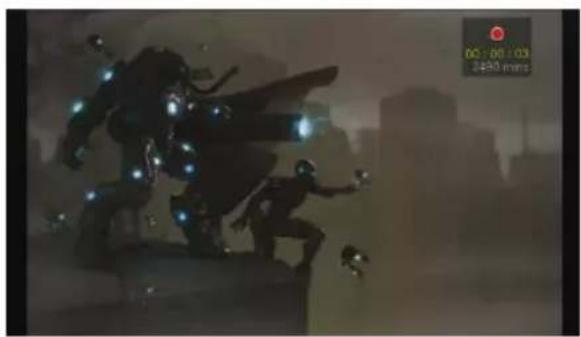

Enregistrement instantané en cours de jeu

Appuyez sur pour activer l'enregistrement instantané.

Appuyez de nouveau sur

arrêter l'enregistrement.

Faire une pause et reprendre l'enregistrement

Vous pouvez sauter les séquences vidéo indésirables et reprendre l'enregistrement. Seules les séquences que vous avez enregistrées seront enregistrées et les clips sautés seront automatiquement supprimés.

Appuyez sur pour interrompre

l'enregistrement. Appuyez sur

poursuivre l'enregistrement.

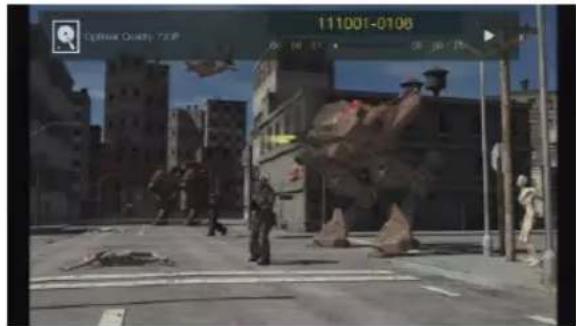

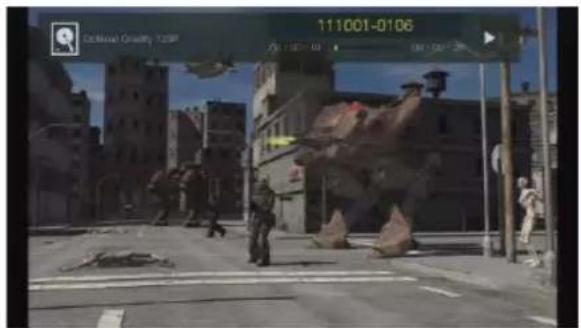

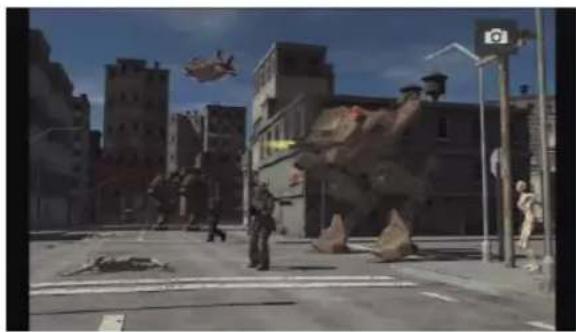

Aperçu rapide en cours de jeu

Appuyez sur pour capturer l'image actuelle. Appuyez longuement sur pour activer le mode de capture en continu. Capture Box prendra 5 photos à la fois.

11:00-01:06 Cockroach Cuckroach 1234

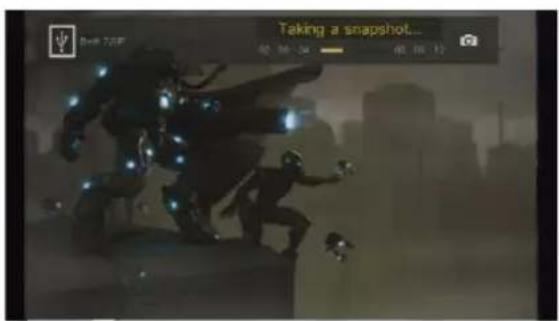

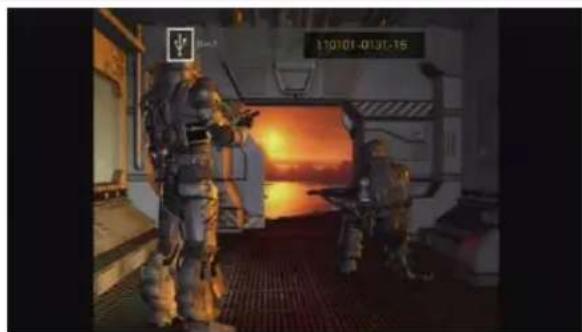

Lecture instantanée

Appuyez pour la lecture du dernier fichier enregistré ou voir la dernière image acquise. Appuyez pour arrêter la lecture. Appuyez sur ▶ pour avancer de 30 secondes. Appuyez sur ◀ pour reculer de 10 secondes.

Taking a snapshot... 是你来 是你来

Façon 1 :

Appuyez sur pour capturer l'image actuelle.

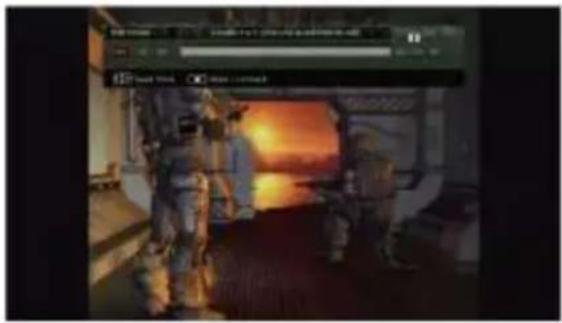

Étape 1:

Appuyez sur pour lire la vidéo au ralenti (1/2x). Appuyez sur nouveau pour voir la vidéo image par image.

Appuyez sur 📄 pour mettre la lecture à pause. Appuyez sur po 📋 pour aller à l'image précédente; appuyez sur 🏠 pour aller à l'image suivante.

Étape 2:

Appuyez sur pour capturer l'image souhaitée.

Local HDD Partition1 Capacity: 261.7G Used space: 83.2G Free space: 178.5G F1 Formatting AIVerMedia

Information du disque

Appuyez puis appuyez sur OK pour afficher l'information sur le disque. Appuyez de nouveau pour masquer.

4.2 Ajout de commentaires

Cette section vous explique comment ajouter des commentaires vocaux à votre enregistrement vidéo.

Exigences pour casque/microphone:

Casque à écouteurs

Connecteur : Connecteur 3,5 mm

Microphone

Réponse en fréquence: 20-16kHz

Impédance: 2,0 KΩ

Tension de fonctionnement: 3V

Connecteur: Connecteur 3,5 mm

Menu OSD

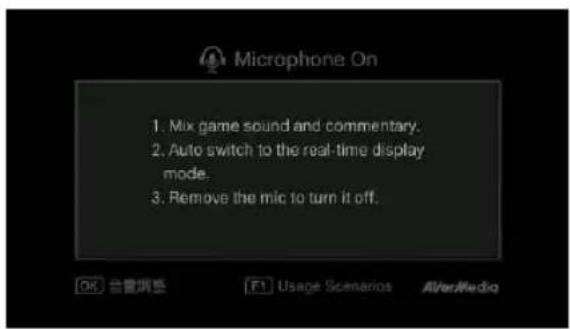

Un menu OSD s'affiche si vous avez connecté le microphone à Capture Box. Vos commentaires ne seront enregistrés que lorsque vous aurez appuyé sur.

Appuyez sur pour enregistrer votre

déroulement de jeu commenté.

Appuyez sur ou pour arrêter

l'enregistrement.

• Si le casque ou le micro sont branchés lors du déroulement avec l'assistant de configuration, le son ne pourra être entendu à partir de votre casque et les instructions sur les commentaires vocaux ne seront pas affichés. Par conséquent, branchez le casque ou le micro après l'installation complète de l'assistant afin de suivre les instructions pour casque/microphone.
• Tout commentaire ajouté sera mixé avec le son du déroulement du jeu. De plus, tant que le casque est connecté à l'appareil, tous vos commentaires et le bruit de fond seront enregistrés. N'oubliez donc pas d'arrêter l'enregistrement et de retirer le casque lorsqu'aucun commentaire n'est nécessaire.
• Si le microphone est déconnecté/connecté au Capture Box lors de l'enregistrement, le son sera également enregistré. En guise de sécurité, veuillez éviter de brancher le microphone pendant le processus d'enregistrement.
• Le volume que vous entendez lors du test commentaire peut être légèrement différent de l'enregistrement proprement dit. Il est recommandé que vous fassiez un test de simulation à l'avance pour vous familiariser avec le volume enregistré.
• Il est normal d'entendre votre propre voix lors de l'enregistrement avec la source d'entrée HDMI.
• Aucun OSD ne sera affiché lorsque vous vous connecterez, seulement le casque à Capture Box.

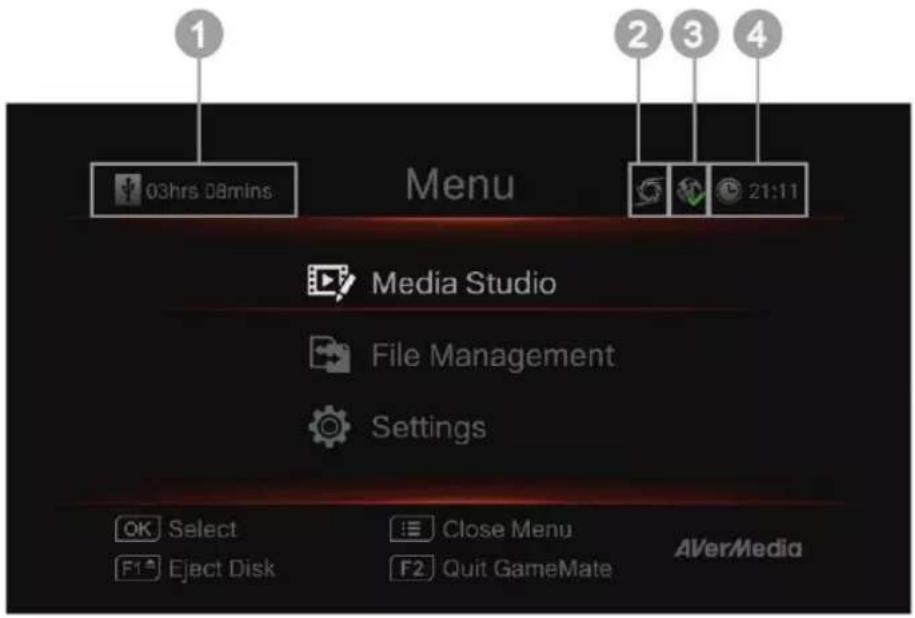

Chapitre 5. menu OSD

Dans le menu, vous pouvez vérifier et gérer vos fichiers et photos sauvegardés et personnaliser vos préférences.

1 03hrs 08mins Menu 2 3 4 Media Studio File Management Settings OK Select F1 Eject Disk Close Menu F2 Quit GameMate AVerMedia

1 Temps restant pour l'enregistrement 2 Connexion à GameMate

Menu OSD

3 Connexion réseau 4 Heure actuelle

Fonctionnement de base

MENU

Appuyez sur pour afficher le menu.

MENU

BACK

Appuyez sur BACK pour revenir à

l'écran de jeu.

Utilisez les touches ▲/▼ pour faire une sélection dans le menu et OK pour entrer dans un sous-menu.

Dans le sous-menu, utilisez les touches ▲/▼ pour faire une sélection et OK pour confirmer.

Appuyez pour revenir à la page précédente.

Appuyez sur F1 pour retirer le périphérique de stockage en toute sécurité.

Le coin supérieur gauche montre votre périphérique de stockage par défaut actuel et l'enregistrement restant disponible.

5.1 Enregistrements et photos (media studio)

Vous pouvez vérifier les enregistrements et photos prises par Capture Box dans «Enregistrements et photos (Media Studio)»

Vidéo	MP4 (Codec: Format H.264 avec audio AAC)
Image	JPEG

- Il est recommandé que vous affichiez seulement les vidéos et les photos qui sont enregistrées par Capture Box. Si vous essayez d'ouvrir des fichiers pris par un autre appareil (comme un appareil photo), il est très probable qu'il y ait un échec.

Menu OSD

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode AVer/Media File size:7.3MB

Navigation

Utilisez les touches ◀/▶/▲/▼ pour sélectionner les items.

Appuyez sur F1 pour trier les fichiers par nom, taille ou format.

Appuyez sur F2 pour aller en mode liste ou mode onglet.

Appuyez sur F3 pour renommer, modifier, partager le fichier sélectionné.

Appuyez sur pour aller à la page suivante.

Appuyez sur pour revenir à la page précédente.

Appuyez sur MENU pour accéder au menu principal.

111001-0108 Video Quality 723P

Lecture vidéo

Appuyez sur ▶ ou OK pour débuter la lecture du vidéo sélectionné.

Appuyez sur ▶ ou OK pour mettre la lecture à pause. Appuyez sur ▶ OK pour reprendre la lecture.

Appuyez pour lire la vidéo au ralenti (1/2x).

Appuyez sur pour reculer en 2x, 4x, 8x, 16x, 32x Appuyez sur pour l'avance rapide à 2x, 4x, 8x, 16x, 32x.

Appuyez sur lire le fichier à la vitesse normale (1x) lorsque les fonctions de ralenti, rembobinage ou avance rapide sont actives. Appuyez sur arrêter la lecture.

Appuyez sur INFO pour afficher l'information de lecture, y compris l'espace de stockage du disque, résolution d'enregistrement, durée, temps écoulé et restant et nom de fichier.

*Seuls les fichiers vidéos captés par Capture Box sont pris en charge.

Visionnement des photos

Appuyez sur ▶ ou OK pour voir l'image sélectionnée. Appuyez sur STOP BACK pour revenir.

*Seuls les fichiers image captés par Capture Box sont pris en charge.

5.1.1 Postédition de vidéos enregistrées

Cette section démontre comment couper, recombiner et partager des vidéos sur YouTube enregistrés par Capture Box.

Menu OSD

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode F3 Edit / Share A/Ver/Media

Sélectionnez une vidéo

Sélectionnez le fichier que vous souhaitez modifier à l'aide des touches de navigation

Edit / Share Change File Name Edit Recordings Share on YouTube Back OK Select AVerMedia

Appuyez sur F3 pour modifier ou partager la vidéo sélectionnée.

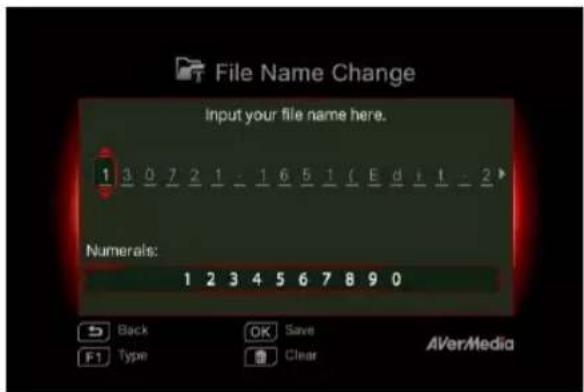

File Name Change Input your file name here. 1 3 0 7 2 1 - 1 6 5 1 ( E d i 1 - 2 ) Numerals: 1 2 3 4 5 6 7 8 9 0 Back OK Save F1 Type Clear AVerMedia

Changement de nom de fichier

Saisissez votre nom de fichier en utilisant les touches de navigation ▲/▼ pour sélectionner les caractères, chiffres ou symboles. Utilisez les touches de navigation ◀/► pour aller au caractère suivant/précédent.

Appuyez sur F1 pour basculer entre les caractères, chiffres et symboles.

Appuyez sur pour revenir et annuler le changement que vous avez fait.

Appuyez sur OK pour enregistrer le nom de fichier modifié DELETE

Appuyez sur Tout Effacer.

Des directives sur la façon de modifier une vidéo seront affichées ; appuyez sur OK pour commencer l'édition.

Mode édit

Vous pouvez couper et recombiner votre vidéo sélectionnée en mode Édit.

Pour couper la vidéo, vous aurez besoin de créer un ou plusieurs segments de la vidéo.

Étape 1:

Pour localiser une scène, utilisez les touches de direction ou pour rechercher la scène.

Vous pouvez également utiliser les touches de navigation ▲/▼ pour chercher les scènes par heure spécifique, minute et seconde sur le côté gauche de l'écran.

Appuyez sur OK pour sélectionner ou désélectionner la scène.

Étape 2:

Répétez l'étape 1 pour créer un segment.

Appuyez sur OK pour conserver ou supprimer le segment.

Appuyez sur F1 pour basculer entre Recherche de scène et Recherche de segment.

Appuyez sur F2 pour effacer toutes les marques faites sur la vidéo.

Appuyez sur F3 pour exporter la vidéo.

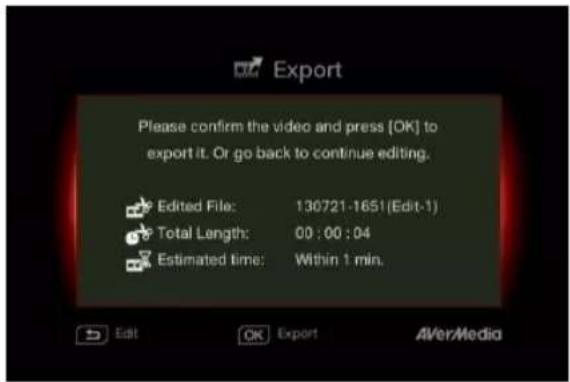

Capture Box recombine automatiquement les segments que vous choisissez de garder pendant le montage.

Le temps estimé peut varier selon les disques de stockage. Référez-vous au temps d'exportation selon l'utilisation réelle de votre disque de stockage.

Appuyez sur OK pour exporter la vidéo.

Appuyez sur pour continuer l'édition.

Menu OSD

La barre au milieu montre la progression de l'exportation vidéo et le temps estimé.

Cliquez sur pour annuler l'exportation.

Cliquez sur pour masquer les

informations d'exportation.

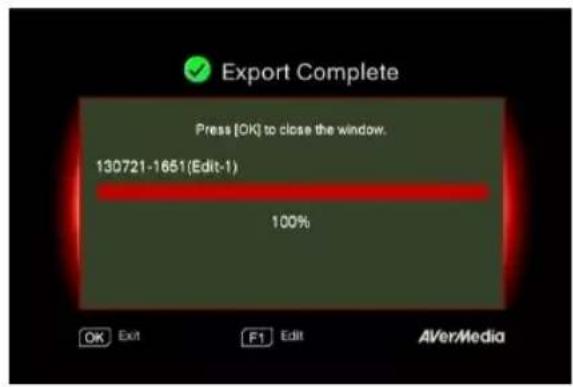

Appuyez sur OK pour quitter le mode d'édition.

BACK

Appuyez sur pour sortir.

Appuyez sur F1 pour continuer l'édition.

Menu OSD

Edit / Share Change File Name Edit Recordings Share on YouTube Back OK Select AVerMedia

Partager des vidéos sur youtube

Utilisez ▲/▼ pour sélectionner la tâche que vous souhaitez effectuer. Sélectionnez «Partager sur YouTube (Share on Youtube)» pour partager vos vidéos.

Partagez sur youtube

Avant de partager vos vidéos enregistrées sur YouTube, assurez-vous que vous avez :

1. Créé un compte YouTube et aussi un canal personnel.
2. Ayez votre PC/NB tout près si vous activez la vérification en deux étapes de votre compte YouTube.

Pour assurer la stabilité du téléchargement, téléchargez des vidéos qui ne dépassent pas une heure.

Assurez-vous que le compte YouTube est vérifié pour télécharger des vidéos qui font plus de 15 minutes.

BACK

Appuyez sur OK pour continuer l'édition.

Appuyez sur OK pour continuer le téléchargement.

Appuyez sur F1 pour passer ce rappel par la suite.

Username Lowercases: a b c d e f g h i j k l m n o p q r s t u v w x y z Back OK Save F1 Type Clear AVerMedia

Configuration du compte

Utilisez ▲/▼ pour sélectionner la tâche que vous souhaitez effectuer.

BACK

Appuyez sur pour revenir au dernier niveau.

Appuyez sur OK pour modifier votre courriel ou mot de passe.

Appuyez sur F1 pour enregistrer les modifications que vous avez effectuées.

Modification pré-téléchargement

Appuyez sur OK pour retourner à la dernière page.

Appuyez sur OK pour commencer le téléchargement.

Appuyez sur F1 pour définir la confidentialité.

Appuyez sur F2 pour changer de compte.

Vous avez réussi à télécharger la vidéo.

Vous pouvez modifier le titre de votre vidéo sur YouTube.

Appuyez sur OK pour confirmer.

• La longueur recommandée de chaque vidéo doit être inférieure à 1 heure.
• Capture Box est conçu pour l'enregistrement et l'acquisition de matériel média détenus légalement ou autorisés par l'utilisateur seulement. Le téléchargement de vidéos qui sont protégées par droit d'auteur et autres lois n'est pas autorisé. YouTube peut fermer un compte pour des raisons de protection de droit d'auteur.
• Assurez-vous que votre compte YouTube est vérifié pour télécharger des vidéos qui font plus de 15 minutes. Reportez-vous au site Web YouTube pour plus de détails.
• Parfois, il faut deux à trois jours pour que vos vidéos soient affichées sur YouTube. Veuillez attendre quelques jours pour que vos vidéos apparaissent en ligne.

5.2 Gestionnaire de fichiers

«Le Gestionnaire de Fichiers (File Management)» vous permet de gérer les vidéos et images de Capture Box. Vous pouvez copier des fichiers entre le disque dur interne et le dispositif de stockage USB externe, et supprimer les fichiers indésirables. Avant d'entrer dans ce sous-menu, insérez d'abord votre périphérique de stockage (périphérique USB de stockage 2.0/3.0/2.5" Disque dur au format NTFS).

Menu OSD

File Management 1.500 available (FAT30) Partition 3 1.500 available (FAT30) Partition 5 1.500 available (FAT30) Partition 7 1.500 available (FAT30) Partition 9 1.500 available (FAT30) Partition 11 1.500 available (FAT30) Partition 13 1.500 available (FAT30) Partition 15 1.500 available (FAT30) Partition 17 1.500 available (FAT30) Partition 19 1.500 available (FAT30) Partition 21 1.500 available (FAT30) Partition 23 1.500 available (FAT30) Partition 25 1.500 available (FAT30) Partition 27 1.500 available (FAT30) Partition 29 1.500 available (FAT30) Partition 31 1.500 available (FAT30) Partition 33 1.500 available (FAT30) Partition 35 1.500 available (FAT30) Partition 37 1.500 available (FAT30) Partition 39 1.500 available (FAT30) Partition 41 1.500 available (FAT30) Partition 43 1.500 available (FAT30) Partition 45 1.500 available (FAT30) Partition 47 1.500 available (FAT30) Partition 49 1.500 available (FAT30) Partition 51 1.500 available (FAT30) Partition 53 1.500 available (FAT30) Partition 55 1.500 available (FAT30) Partition 57 1.500 available (FAT30) Partition 59 1.500 available (FAT30) Partition 61 1.500 available (FAT30) Partition 63 1.500 available (FAT30) Partition 65 1.500 available (FAT30) Partition 67 1.500 available (FAT30) Partition 69 1.500 available (FAT30) Partition 71 1.500 available (FAT30) Partition 73 1.500 available (FAT30) Partition 75 1.500 available (FAT30) Partition 77 1.500 available (FAT30) Partition 79 1.500 available (FAT30) Partition 81 1.500 available (FAT30) Partition 83 1.500 available (FAT30) Partition 85 1.500 available (FAT30) Partition 87 1.500 available (FAT30) Partition 89 1.500 available (FAT30) Partition 91 1.500 available (FAT30) Partition 93 1.500 available (FAT30) Partition 95 1.500 available (FAT30) Partition 97 1.500 available (FAT30) Partition 99 1.500 available (FAT30) Partition 1,2,4,6,8,10,12,14,16,18,2,4,6,8,10,12,14,16,2,4,6,8,12,14,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12,2,4,6,8,12

Sélectionnez la partition

Utilisez les touches ◀/►/▲/▼ pour sélectionner la partition.

Appuyez sur ▶ pour lire la vidéo.

Appuyez sur F1 pour modifier la règle de tri de fichiers.

Interface utilisateur de gestion de fichiers :

1. Liste affichant les fichiers sur le disque dur interne. 2. Ensemble d'outils d'édition. 3. Liste affichant les fichiers sur le disque USB. 4. Zone d'affichage de l'information.

Description des outils d'édition :

Touches numérotées		Description
1		Copie de fichier sur le disque USB
2		Copie de fichiers sur le disque dur interne
3		Sélectionnez tous
4		Désélectionnez tous
5		Supprimer

Menu OSD

File Management 1.500 mbiole (FAT30) Partition 1 1.500 mbiole (FAT30) Partition 2 1.500 mbiole (FAT30) Partition 3 1.500 mbiole (FAT30) Partition 4 1.500 mbiole (FAT30) Partition 5 1.500 mbiole (FAT30) Partition 6 1.500 mbiole (FAT30) Partition 7 1.500 mbiole (FAT30) Partition 8 1.500 mbiole (FAT30) Partition 9 1.500 mbiole (FAT30) Partition 10 1.500 mbiole (FAT30) Partition 11 1.500 mbiole (FAT30) Partition 12 1.500 mbiole (FAT30) Partition 13 1.500 mbiole (FAT30) Partition 14 1.500 mbiole (FAT30) Partition 15 1.500 mbiole (FAT30) Partition 16 1.500 mbiole (FAT30) Partition 17 1.500 mbiole (FAT30) Partition 18 1.500 mbiole (FAT30) Partition 19 1.500 mbiole (FAT30) Partition 20 1.500 mbiole (FAT30) Partition 21 1.500 mbiole (FAT30) Partition 22 1.500 mbiole (FAT30) Partition 23 1.500 mbiole (FAT30) Partition 24 1.500 mbiole (FAT30) Partition 25 1.500 mbiole (FAT30) Partition 26 1.500 mbiole (FAT30) Partition 27 1.500 mbiole (FAT30) Partition 28 1.500 mbiole (FAT30) Partition 29 1.500 mbiole (FAT30) Partition 30 1.500 mbiole (FAT30) Partition 31 1.500 mbiole (FAT30) Partition 32 1.500 mbiole (FAT30) Partition 33 1.500 mbiole (FAT30) Partition 34 1.500 mbiole (FAT30) Partition 35 1.500 mbiole (FAT30) Partition 36 1.500 mbiole (FAT30) Partition 37 1.500 mbiole (FAT30) Partition 38 1.500 mbiole (FAT30) Partition 39 1.500 mbiole (FAT30) Partition 40 1.500 mbiole (FAT30) Partition 41 1.500 mbiole (FAT30) Partition 42 1.500 mbiole (FAT30) Partition 43 1.500 mbiole (FAT30) Partition 44 1.500 mbiole (FAT30) Partition 45 1.500 mbiole (FAT30) Partition 46 1.500 mbiole (FAT30) Partition 47 1.500 mbiole (FAT30) Partition 48 1.500 mbiole (FAT30) Partition 49 1.500 mbiole (FAT30) Partition 50 1.500 mbiole (FAT30) Partition 51 1.500 mbiole (FAT30) Partition 52 1.500 mbiole (FAT30) Partition 53 1.500 mbiole (FAT30) Partition 54 1.500 mbiole (FAT30) Partition 55 1.500 mbiole (FAT30) Partition 56 1.500 mbiole (FAT30) Partition 57 1.500 mbiole (FAT30) Partition 58 1.500 mbiole (FAT30) Partition 59 1.500 mbiole (FAT30) Partition 60 1.500 mbiole (FAT30) Partition 61 1.500 mbiole (FAT30) Partition 62 1.500 mbiole (FAT30) Partition 63 1.500 mbiole (FAT30) Partition 64 1.500 mbiole (FAT30) Partition 65 1.500 mbiole (FAT30) Partition 66 1.500 mbiole (FAT30) Partition 67 1.500 mbiole (FAT30) Partition 68 1.500 mbiole (FAT30) Partition 69 1.500 mbiole (FAT30) Partition 70 1.500 mbiole (FAT30) Partition 71 1.500 mbiole (FAT30) Partition 72 1.500 mbiole (FAT30) Partition 73 1.500 mbiole (FAT30) Partition 74 1.500 mbiole (FAT30) Partition 75 1.500 mbiole (FAT30) Partition 76 1.500 mbiole (FAT30) Partition 77 1.500 mbiole (FAT30) Partition 78 1.500 mbiole (FAT30) Partition 79 1.500 mbiole (FAT30) Partition 80 1.500 mbiole (FAT3O) or [M] File Size: 146,7KB Selected: MB/2 or [M] Play Change ordering AVerMedia

Copie de fichier du DD interne vers le disque USB

Étape 1:

Sur le côté gauche de la liste, utilisez les touches

▲/▼ pour sélectionner le fichier que vous désirez copier vers le disque USB. Appuyez sur OK pour sélectionner/désélectionner un item.

Sélectionnez puis appuyez sur OK pour sélectionner tous les fichiers.

Sélectionnez puis appuyez sur OK pour désélectionner tous les fichiers.

Étape 2:

Sélectionnez et appuyez sur OK pour copier les fichiers sélectionnés vers le disque USB.

Appuyez pour annuler la copie de fichiers en progression.

Étape 3:

Appuyer sur OK.

La copie de fichiers à partir du disque USB vers le disque dur interne fonctionne dans le sens inverse, tel que mentionné ci-dessus.

*Si le fichier est plutôt gros, appuyez sur F1 pour cacher le statut de copie ou de suppression.

Suppression de fichiers

Étape 1:

Utilisez les touches ▲/▼ pour sélectionner les fichiers que vous souhaitez supprimer. Appuyez sur OK pour sélectionner/désélectionner un item.

Sélectionnez puis appuyez sur OK pour sélectionner tous les fichiers.

Sélectionnez ☒ puis appuyez sur OK pour

désélectionner tous les fichiers.

Étape 2:

Sélectionnez et appuyez sur OK pour supprimer le fichier de la liste.

Appuyez sur la télécommande, puis sur OK pour supprimer le fichier de la liste.

BACK

Appuyez sur pour annuler la copie de fichiers en cours.

Étape 3:

Appuyer sur OK.

USB Disk Partition1 Capacity: 7.4G Used space: 5.9G Free space: 1.5G F1 Formatting F2 Eject the disk AVerMedia

Enlèvement du dispositif de stockage USB

Pour éviter une perte de données, il est hautement recommandé de retirer en toute sécurité votre dispositif de stockage externe. Veuillez suivre les étapes ci-dessous :

Étape 1:

Appuyez sur 📄 la télécommande.

Étape 2:

Appuyez sur F2 pour masquer.

Chapitre 6. Jumelage de l'appareil avec le gamemate d'avermedia

GameMate d'AVerMedia est l'application dédiée pour les téléphones intelligents. Elle vous permet d'utiliser votre smartphone comme télécommande. Vous n'êtes qu'à quelques pas de jumeler Capture Box au GameMate.

Veuillez d'abord télécharger le GameMate d'AVerMedia à partir de la boutique app.

Pour réussir le jumelage, assurez-vous que Capture Box et le GameMate partagent le même réseau. Pour ce faire, vous aurez également besoin d'un point d'accès sans fil pour GameMate. Assurez-vous que le LAN est bien connecté et que vous êtes prêt pour le jumelage!

OSD

Il est recommandé que Capture Box et le GameMate partagent un accès sans fil AP. Après avoir téléchargé le GameMate, appuyez sur GameMate sur votre smartphone. Vous verrez que le GameMate recherche le dispositif disponible.

Un ensemble de nombres de jumelage sera affiché à l'écran.

Sync Setup Pairing request from: AVMeGame Capture 1 Please enter the passable displayed on your Game Capture HD 4 for pairing. Input... 1 2 3 4 5 6 7 8 9 0 - / : ; ( ) $ & @ " + - , ? ! + ABC space return

Appuyez pour entrer le nombre prévu d'appariement à quatre chiffres.

GAMEMATE Record Remaining Time 000:00 PM REC AWordMedia

Vous verrez le GameMate tel qu'il apparaît du côté gauche lorsqu'il s'est correctement jumelé à Capture Box.

Vous pouvez également vérifier la connexion du GameMate à partir du Menu. Vous verrez un signe 📄ir le niveau supérieur du Menu.

- Si la connexion est perdue, veuillez redémarrer l'AP sans fil ou Capture Box et essayez à nouveau.
