GDR8162B - Graveur DVD LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Graveur DVD interne
Marque	LG
Modèle	GDR8162B
Interface	E-IDE/ATAPI (40 broches)
Vitesse de lecture DVD-ROM	22100 KB/s (jusqu'à 16X)
Vitesse de lecture CD-ROM	7200 KB/s (jusqu'à 48X)
Format de montage	Interne, baie 5,25 pouces
Mécanisme de chargement	Tiroir motorisé avec éjection d'urgence
Compatibilité OS	Windows 95/98/2000/ME/XP, MS-DOS 3.1+
Supports de disques	DVD-ROM, DVD-R, DVD+RW, DVD-RW, DVD-RAM, CD-ROM, CD-R, CD-RW
Contrôle de région DVD	Phase II, 5 changements maximum
Processeur requis	Pentium 266 MHz ou supérieur
Mémoire RAM requise	16 Mo minimum
Baie requise	5,25 pouces libre
Connecteurs arrière	Sortie audio analogique, interface IDE, prise d'alimentation
Alimentation	5V / 12V CC (via connecteur d'alimentation PC)
Accessoires inclus	Mode d'emploi, vis de montage (4), câble audio
Dimensions (L x H x P)	146 x 42 x 198 mm (estimation)
Poids	Environ 0,8 kg (estimation)
Entretien	Éviter humidité, poussière, chocs ; nettoyer l'extérieur avec un chiffon sec
Sécurité	Ne pas utiliser de disques endommagés ; éteindre l'ordinateur avant toute manipulation
Reparabilité	Contacter le distributeur en cas de panne ; pas de pièces rechangeables par l'utilisateur

FOIRE AUX QUESTIONS - GDR8162B LG

Comment installer le graveur DVD GDR8162B dans mon PC ?

Éteignez l'ordinateur, ouvrez le boîtier, configurez le cavalier maître/esclave (généralement esclave sur le même câble qu'un disque dur maître), insérez le lecteur dans une baie 5,25 pouces libre, fixez-le avec les vis fournies, branchez le câble IDE (broche 1 = bord rouge) et un câble d'alimentation libre. Refermez le boîtier et redémarrez.

Comment configurer le cavalier maître/esclave du GDR8162B ?

Le cavalier se trouve à l'arrière du lecteur. Pour une configuration maître, placez le cavalier sur la position MA. Pour esclave, sur SL. Si vous utilisez un seul disque dur sur le même câble IDE, mettez le disque dur en maître et le lecteur en esclave.

Que faire si le tiroir du lecteur ne s'ouvre pas ?

Utilisez l'éjection d'urgence : insérez un trombone redressé dans l'orifice situé au-dessus de la touche d'éjection (appareil éteint). Tirez délicatement le plateau. Ne pas utiliser cette méthode trop souvent pour éviter d'endommager le mécanisme.

Le lecteur n'est pas reconnu par Windows, que faire ?

Vérifiez le câblage IDE (broche 1 correctement alignée) et l'alimentation (câble branché). Vérifiez le cavalier maître/esclave. Sous Windows, ouvrez le Gestionnaire de périphériques : si un contrôleur IDE est marqué d'un point d'exclamation, installez le pilote IDE approprié. Vous pouvez également lancer l'Assistant Ajout de périphérique.

Où télécharger les pilotes pour le GDR8162B ?

Sous Windows 95/98/2000/ME/XP, aucun pilote spécifique n'est nécessaire (Plug & Play). Pour DOS ou Windows 3.1, vous pouvez télécharger le gestionnaire sur le site LG : http://www.lge.com. Recherchez le modèle GDR8162B dans la section support.

Le lecteur ne lit pas certains DVD-RW, pourquoi ?

Le GDR8162B supporte les DVD-RW, mais la lecture peut être plus lente pour les disques gravés. Vérifiez que le disque n'est pas endommagé, rayé ou poussiéreux. Si le problème persiste, nettoyez doucement la face non imprimée du disque et réessayez. Les disques interrompus en cours de gravure peuvent ne pas être lus.

Comment modifier la vitesse de lecture des CD-R ?

Insérez un CD-R, puis maintenez enfoncée la touche d'éjection pendant plus de 3 secondes. Le voyant clignote 3 secondes : la vitesse passe à 48X (au lieu de 40X par défaut). Pour revenir à 40X, éjectez le disque ou mettez l'appareil hors tension.

Puis-je changer le code régional du lecteur DVD ?

Oui, ce lecteur est conforme à la norme Region Playback Control Phase 2. Vous pouvez modifier le code régional jusqu'à 5 fois. Au-delà, le dernier code défini devient permanent. Le changement s'effectue via un logiciel de lecture DVD.

Comment nettoyer le graveur DVD GDR8162B ?

Nettoyez l'extérieur avec un chiffon doux et sec. Pour l'intérieur, utilisez un disque de nettoyage pour lentille laser. Évitez tout liquide ou aérosol. Ne collez pas d'étiquettes sur les disques, cela pourrait endommager le lecteur.

Quelle est la garantie du GDR8162B ?

La garantie dépend du revendeur. Contactez le point de vente pour plus d'informations. LG décline toute responsabilité en cas de dommages directs ou indirects. Conservez votre facture comme preuve d'achat.

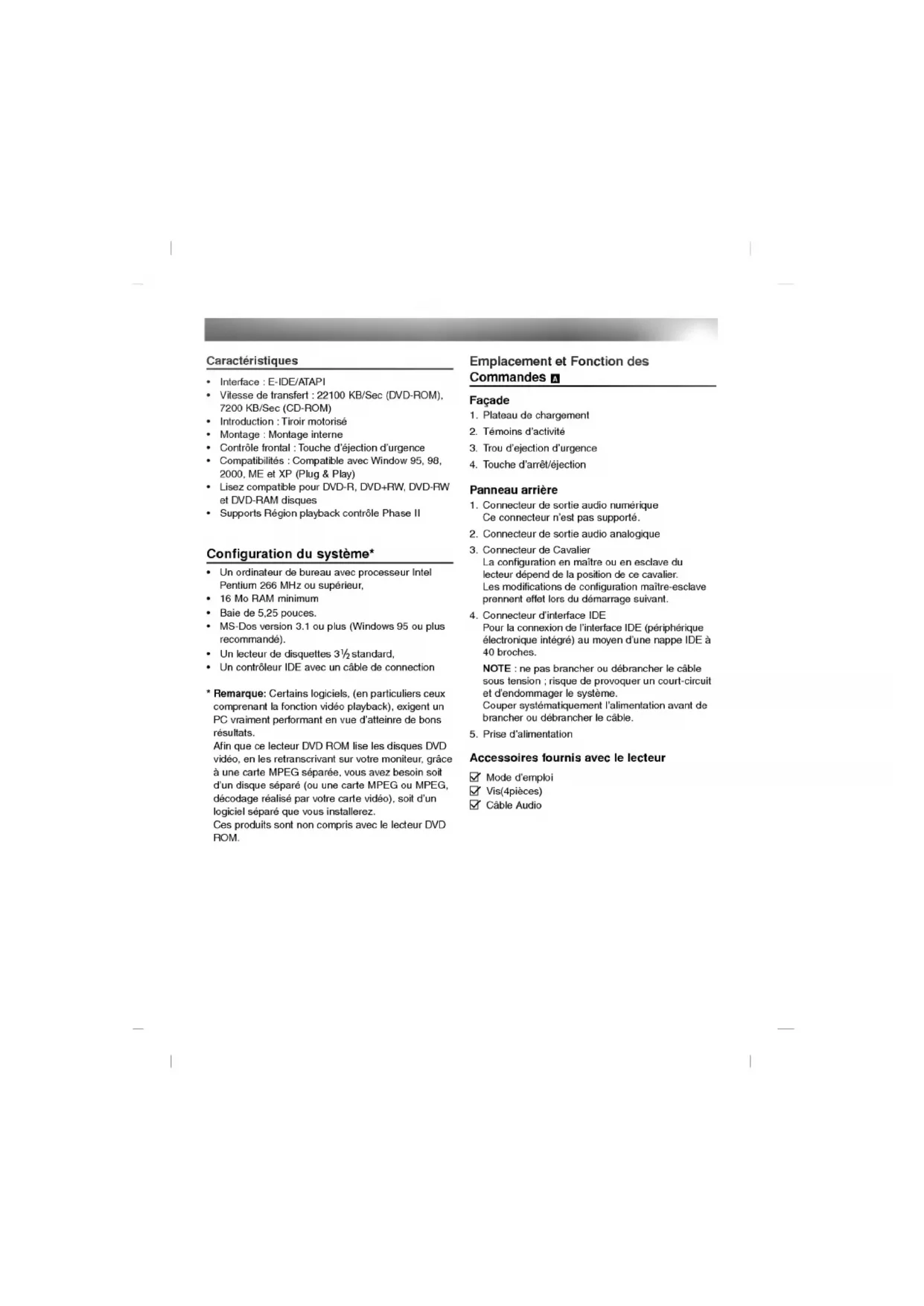

MODE D'EMPLOI GDR8162B LG

• Interface : E-IDE/ATAPI • Vitesse de transfert : 22100 KB/Sec (DVD-ROM), 7200 KB/Sec (CD-ROM) • Introduction : Tiroir motorisé • Montage : Montage interne - Contrôle frontal : Touche d'éjection d'urgence - Compatibilités : Compatible avec Windows 95, 98, 2000, ME et XP (Plug & Play) - Lisez compatible pour DVD-R, DVD+RW, DVD-RW et DVD-RAM disques • Supports Région playback contrôle Phase II

Configuration du système

• Un ordinateur de bureau avec processeur Intel Pentium 266 MHz ou supérieur, • 16 Mo de RAM minimum • Baie de 5,25 pouces.
• MS-Dos version 3.1 ou plus (Windows 95 ou plus recommandé).
• Un lecteur de disquettes 3½ standard,
• Un contrôleur IDE avec un câble de connexion

* Remarque: Certains logiciels, (en particuliers ceux comprenant la fonction vidéo playback), exigent un PC vraiment performant en vue d'atteindre de bons résultats.

Afin que ce lecteur DVD ROM lise les disques DVD vidéo, en les retranscrivant sur votre moniteur, grâce à une carte MPEG séparée, vous avez besoin soit d'un disque séparé (ou une carte MPEG ou MPEG, décodage réalisé par votre carte vidéo), soit d'un logiciel séparé que vous installerez.

Ces produits ne sont pas compris avec le lecteur DVD ROM.

Façade

1. Plateau de chargement
2. Témoins d'activité
3. Trous d'éjection d'urgence
4. Touche d'arrêt/éjection

Panneau arrière

1. Connecteur de sortie audio numérique Ce connecteur n'est pas supporté.
2. Connecteur de sortie audio analogique
3. Connecteur de cavalier La configuration en maître ou en esclave du lecteur dépend de la position de ce cavalier. Les modifications de configuration maître-esclave prennent effet lors du démarrage suivant.
4. Connecteur d'interface IDE Pour la connexion de l'interface IDE (périphérique électronique intégré) au moyen d'une nappe IDE à 40 broches. NOTE : ne pas brancher ou débrancher le câble sous tension ; risque de provoquer un court-circuit et d'endommager le système. Couper systématiquement l'alimentation avant de brancher ou débrancher le câble.
5. Prise d'alimentation

Accessoires fournis avec le lecteur

Mode d'emploi ☑ Vis (4 pièces) Câble Audio

Installation du lecteur de dvd-rom

Avant l'installation du lecteur de DVD-ROM, mettre l'unité centrale hors tension.

1. Retirez le capot de votre unité centrale en vous reportant au manuel d'utilisation.
2. Ajustez les cavaliers Maître/Esclave au dos du lecteur de DVD-ROM si nécessaire. Le lecteur doit être connecté à la carte mère de l'ordinateur, au moyen d'un câble d'interface IDE. Il peut être configuré en tant que périphérique maître ou esclave, selon l'ordinateur.

A) Utilisation d'un contrôleur IDE principal

Dans ce cas, l'unité de disque dur qui contient le système d'exploitation pour l'initialisation doit être configurée en mode Maître (MA) et le lecteur DVD-ROM en mode Esclave (SL).

B) Utilisation d'un contrôleur IDE auxiliaire

Dans ce cas, votre système peut prendre en charge quatre unités périphériques, configurées comme suit : Maître principal, Esclave principal, Maître auxiliaire et Esclave auxiliaire.

1. Insérez le lecteur de DVD-ROM dans un emplacement 5,5 pouces libre. Fixez le lecteur au cadre de l'emplacement à l'aide des vis de montage (comprises dans l'emballage du lecteur). Reportez-vous au manuel d'utilisation de votre unité centrale sur la méthode d'installation d'un lecteur.
2. Branchez un connecteur d'alimentation libre du PC dans le connecteur d'alimentation sur l'arrière du lecteur de DVD-ROM. Branchez un connecteur IDE libre du PC dans le connecteur d'interface IDE du lecteur.

NOTE: Le bord rouge du câble IDE correspond à la broche 1 de l'interface IDE sur lecteur de DVD-ROM. Si vous avez une carte son, vous pouvez également connecter un câble audio analogique à 4 broches au connecteur sortie son de votre lecteur de DVD-ROM et au connecteur entrée audio de la carte son.

1. Remettre le capot de l'unité de centrale en place à l'issue de l'installation du lecteur.
2. Rebranchez l'alimentation électrique.

Périphériques

Aucune procédure spécifique d'installation de périphérique n'est nécessaire sous Windows 95/98/2000/ME/XP ou Windows NT Workstation 4.0. Pour DOS et Windows 3.1, les utilisateurs peuvent télécharger le gestionnaire sur Internet.

Pour plus d'informations ou pour télécharger les drivers, merci de consulter les sites suivants:

http://www.lge.com

■ Contrôler les points suivants, dont le fonctionnement normal du périphérique dépend : • Le périphérique doit apparaître sous Windows 95/98/ME : [panneau de configuration]-[système]-[gestionnaire de périphériques]-[CD-ROM] Windows 2000/XP : [panneau de configuration]-[système]-[matériel]-[gestionnaire de périphériques]-[DVD/CD-ROM] - La mention 32 bits doit être affichée sous [panneau de configuration/système/performances] - Contrôler les éléments suivants si l'ordinateur ne reconnaît pas le périphérique : - Si l'indicateur 0 apparaît en regard du contrôleur IDE sous [panneau de configuration/système/gestionnaire de périphériques/contrôleurs de disque dur], contacter le fabricant du PC ou celui de la carte mère afin d'obtenir le pilote de contrôleur IDE approprié. ■ Depuis le panneau de configuration, exécuter [Ajout de périphérique] afin de laisser Windows effectuer une tentative de recherche du nouveau périphérique.

Pour windows NT workstation 4.0

■ Contrôler les points suivants, dont le fonctionnement normal du périphérique dépend : - Le périphérique doit apparaître pour le contrôleur IDE sous : [panneau de configuration/adaptateur SCSI/périphériques] - Contrôler les éléments suivants si l'ordinateur ne reconnaît pas le périphérique : - Si l'indicateur 0 apparaît en regard du contrôleur IDE sous [panneau de configuration/adaptateur SCSI/périphériques], contacter le fabricant du PC ou celui de la carte mère afin d'obtenir le pilote de contrôleur IDE approprié.

Utilisation des disques

Ne coller aucune étiquette sur les CD-ROM, DVD-ROM, CD-R et CD-RW.

De telles étiquettes risquent en effet non seulement de provoquer des erreurs de lecture et d'écriture, mais également d'endommager le disque dur et de causer une perte de données.

Sur cette unité, les disques tournent à très haute vitesse! N'UTILISEZ PAS de disques endommagés, brisés ou voilés. Les composants optiques de l'unité pourraient être endommagés si le disque se brise. N'UTILISEZ PAS de disques hors normes.

Ceux-ci pourraient ne pas fonctionner ou ne pas enregistrer convenablement les données.

Remarque sur les cd-rw/dvd-rw

Ce produit est capable de lire les CD et DVD gravés.

• Il faut un peu plus de temps pour lancer un CD ou un DVD gravé au début de l'opération, comparé à un CD ou DVD standard.
• Lorsque le niveau du signal playback des graveurs CD et DVD est plus bas que les CD et DVD copiés, la lecture de ces disques est moins rapide que celle des disques reproduits afin d'assurer la lecture des informations.
• Les disques vierges, les disques non gravés ou interrompus en cours de gravure, ne doivent pas être utilisés.
• Les opérations ne doivent pas débuter ou la lecture des données ne doit pas avoir lieu dans certaines conditions : La qualité du signal d'enregistrement est déteriorée s'il y a des poussières ou des rayures sur le disque ou s'il s'agit de CD très souvent regravés. En cas d'échec de la lecture, il faut ouvrir le tiroir du lecteur et vérifier l'état de la face des informations du disque, celle opposée à la marque, puis réinsérer le disque dans le lecteur pour essayer de lire à nouveau.

Contrôle de la vitesse de lecture pour les disques cd-r

Cette fonction permet aux utilisateurs de sélectionner la vitesse de lecture des disques CD-R en appuyant simplement sur le bouton.

Par défaut, la vitesse maximale de lecture des CD-R est fixée à 40X. Par conséquent, quand le disque est éjecté ou que la lecture est mise hors tension, la vitesse à 40X par défaut sera effective.

La vitesse de lecture fonctionne uniquement avec des disques CD-R. Pour de plus amples informations, veuillez consulter le schéma ci-dessous.

Schéma

Ejection manuelle

Ce lecteur/graveur est doté d'une fonction permettant l'éjection manuelle du CD, par exemple en cas de défaillance ou de coupure de l'alimentation.

La procédure d'éjection manuelle est la suivante.

NOTE : Cette fonction ne doit être utilisée qu’en cas de besoin absolu.

1) Couper l'alimentation électrique. 2) Enfoncer une tige fine (grand trombone redressé, par exemple) dans le petit orifice situé au-dessus de la touche d'arrêt/éjection. La trappe s'ouvre et le plateau sort partiellement. 3) Tirer sur la trappe afin de la sortir complètement puis saisir le plateau entre le pouce et l'index et tirer délicatement.

NOTE: Cette fonction de secours ne doit être utilisée qu'en cas de besoin absolu. Un recours trop fréquent à l'éjection manuelle provoquerait une défaillance.

S'il est impossible de bien tenir le plateau à la main, tirer à l'aide d'une pince métallique à documents.

Dépannage

* Si le lecteur DVD-ROM ne fonctionne pas lorsque l'unité de disque dur est réglée sur le canal d'E/S IDE principal.

1. Vérifiez le cavalier maître/esclave du lecteur DVD-ROM. Il doit être réglé sur le mode esclave.
2. Vérifiez que l'interface du disque dur est bien du type IDE.
3. Vérifiez le réglage du cavalier maître/esclave de votre disque dur. Les anciennes versions des disques durs de type IDE sont parfois configurées en mode Maître seulement (Master Only). Dans ce cas, contactez votre fournisseur de disque dur et modifiez le réglage du cavalier pour passer en mode Maître.
4. Si le lecteur ne fonctionne toujours pas, vous aurez besoin de la carte auxiliaire IDE (IDE secondary card). * Quand le lecteur DVD-ROM n'installe pas OS/2 Warp.

1. Sélectionner.

Avertissement:

1. Si vous voulez ajouter la ligne de commande WIN ou DOSSHELL dans votre fichier AUTOEXEC.BAT, veillez à les placer après la ligne de commande MSCDEX.EXE.

Remarque: Depuis que ce produit est compatible avec Region Playback Control Phase 2, une certaine carte décodeur MPEG ou un logiciel sans code régional peuvent entraîner la non-lecture des disques DVD-ROM.

Ce lecteur DVD vous permet de changer le code régional 5 fois seulement.

Avertissement

Les instructions ci-dessous doivent être observées lors de toute manipulation du lecteur/graveur comme des disques.

Précautions

• Le fabricant du présent équipement décline toute responsabilité en cas de perte de données ou de dommages directs ou indirects imputables à une installation ou à une manipulation non appropriée.
• Le fabricant décline toute responsabilité en cas de dommages directs ou indirects dus à l'utilisation ou à un mauvais fonctionnement du présent produit.
• Établissez une copie de sauvegarde de toutes les données importantes afin de ne risquer aucune perte.

Installation

- Éviter les emplacements soumis aux contraintes suivantes :

• forte humidité
• température élevée
• excès de poussière
• vibrations mécaniques
• rayonnement solaire direct

Il est préférable d'utiliser ce lecteur/graveur en position horizontale.

Fonctionnement

• Ne pas déplacer brusquement le lecteur/graveur d'un endroit froid à un endroit chaud ni augmenter brutalement la température de la pièce : la condensation ainsi générée risque de provoquer une anomalie de fonctionnement.
• Ne pas omettre de retirer le disque avant tout déplacement du lecteur/graveur : le disque pourrait subir des dommages, entraînant ainsi une perte de données.
• Veiller à prévenir toute pénétration d'objets ou de liquides dans le lecteur/graveur. Si un corps étranger a pénétré, s'adresser au distributeur ayant vendu le périphérique.
• Ne pas couper l'alimentation électrique pendant le fonctionnement du lecteur/graveur.
• Si deux périphériques IDE doivent être connectés sur le connecteur primaire ou secondaire, veiller à ce qu'ils ne soient pas tous deux en configuration maître ou esclave, ce qui pourrait empêcher Windows de les reconnaître.

Veuillez lire avec attention la totalité de ce guide afin de pouvoir maîtriser toutes les possibilités de ce produit.
