DW2WiFi - Capteur de porte/fenêtre Sonoff - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre sans fil WiFi
Marque	Sonoff
Modèle	DW2WiFi
Dimensions (émetteur)	70 x 31 x 19 mm
Dimensions (aimant)	42 x 14 x 16 mm
Poids	Moins de 1 kg
Alimentation	2 piles AAA 1,5 V (non incluses)
Tension de service	DC 3 V (2 x 1,5 V)
Courant de repos	≤ 40 µA
Courant d'émission	≤ 15 mA
Connectivité	Wi-Fi IEEE 802.11 b, 2,4 GHz
Systèmes d'exploitation compatibles	Android & iOS
Application requise	eWeLink
Distance de détection	Écart > 20 mm entre aimant et émetteur déclenche l'alarme
Espace d'installation	Moins de 5 mm entre aimant et émetteur
Température de fonctionnement	-10°C à 40°C
Matériau du boîtier	PC (polycarbonate)
Hauteur d'installation recommandée	Moins de 2 m
Fonctions principales	Notification d'alarme push, historique des opérations, indicateur de batterie, contrôle partagé
Indicateur LED	Clignotement lent : mode appairage ; clignotement rapide 1x : échec routeur ; 2x : échec serveur
Installation	Montage par adhésif 3M (film protecteur à retirer)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; remplacer les piles lorsqu'elles sont faibles
Sécurité	Ne pas installer à l'extérieur, près de câblage ou d'objets magnétiques

FOIRE AUX QUESTIONS - DW2WiFi Sonoff

Comment associer le capteur à l'application eWeLink ?

Appuyez longuement sur le bouton d'appairage de l'émetteur pendant 5 secondes avec la broche d'éjection jusqu'à ce que la LED clignote. Ouvrez l'application eWeLink, appuyez sur « + », sélectionnez « Connexion Bluetooth » et suivez les instructions.

Quelles piles utiliser ?

Utilisez deux piles AAA de 1,5 V. Les piles ne sont pas incluses, achetez-les séparément.

Que faire si le capteur ne se connecte pas au Wi-Fi ?

Vérifiez que votre routeur est en 2,4 GHz. Assurez-vous que le capteur est en mode appairage (LED clignotante). Si la LED clignote rapidement une fois, cela indique un échec de connexion au routeur. Réinitialisez le capteur en retirant les piles et en réessayant.

Quelle est la portée de détection ?

Le capteur déclenche une alarme lorsque l'aimant s'éloigne de plus de 20 mm de l'émetteur. L'espace d'installation entre l'aimant et l'émetteur doit être inférieur à 5 mm lorsque la porte/fenêtre est fermée.

Peut-on utiliser le capteur avec plusieurs téléphones ?

Oui, vous pouvez partager l'appareil avec les membres de votre famille via l'application eWeLink. Ils pourront également recevoir les notifications d'alarme.

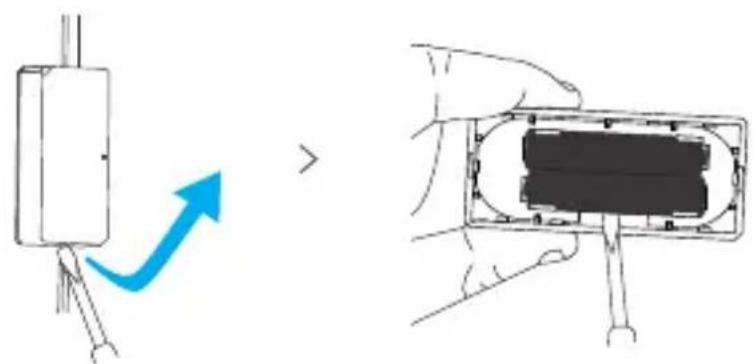

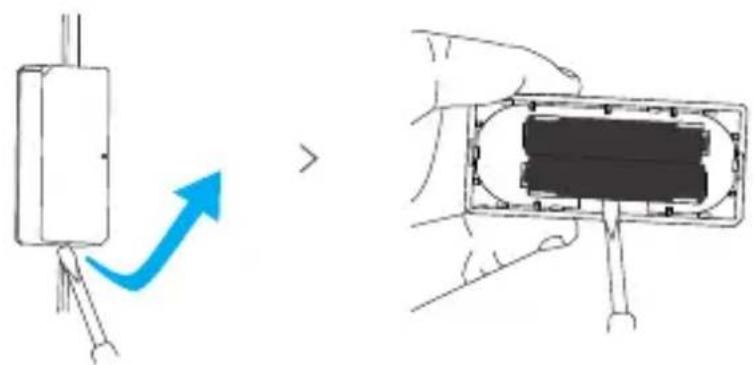

Comment remplacer les piles ?

Retirez le couvercle arrière de l'émetteur, remplacez les piles usagées par des piles AAA neuves en respectant la polarité, puis refermez le couvercle.

Où installer le capteur ?

Installez-le sur le cadre de la porte ou de la fenêtre à l'intérieur, à une hauteur inférieure à 2 m. Alignez les lignes de repère de l'aimant et de l'émetteur. Ne l'installez pas à l'extérieur ou près d'objets magnétiques.

Que signifie un clignotement rapide deux fois de la LED ?

Un clignotement rapide deux fois indique un échec de connexion au serveur. Vérifiez votre connexion Internet et l'état du serveur eWeLink.

Le capteur est-il étanche ?

Non, le capteur n'est pas étanche. Ne l'installez pas dans un endroit exposé à la pluie ou à l'humidité.

Comment vérifier le niveau de batterie ?

Ouvrez l'application eWeLink et accédez aux paramètres du capteur. Le niveau de batterie est affiché dans l'interface. Si la batterie est faible, l'application vous enverra une notification.

MODE D'EMPLOI DW2WiFi Sonoff

• Français---- 21-25

• Avertissement FCC----36

· Anglais----6-10

· Espagnol----16-20

· Italien---- 26-30

e eWeLink

Android™ & iOS

1. Télécharger l'application

eWeLink Download on the App Store GET IT ON Google Play

e eWéLink

Android™ & iOS

2. Installer les piles

2-1. Retirer le couvercle arrière de l'émetteur.

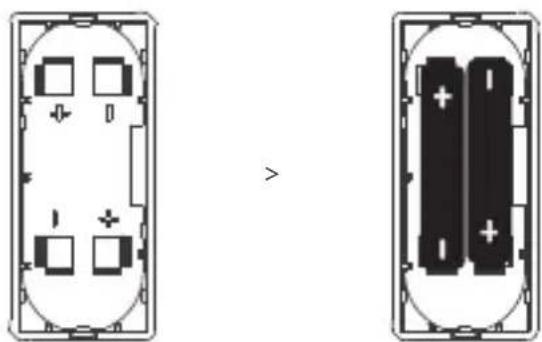

2-2. Insérer les piles dans le compartiment à piles en fonction des identificateurs des pôles positif et négatif.

2-3. Fermer le couvercle arrière.

La batterie n'est pas incluse, veuillez l'acheter séparément.

1. Entrer en mode d'appairage

Appuyer longuement sur le Bouton d'appairage du l'émetteur pendant 5s avec la broche d'éjection jusqu'à ce que le voyant LED clignote, puis l'appareil passe en mode d'appairage.

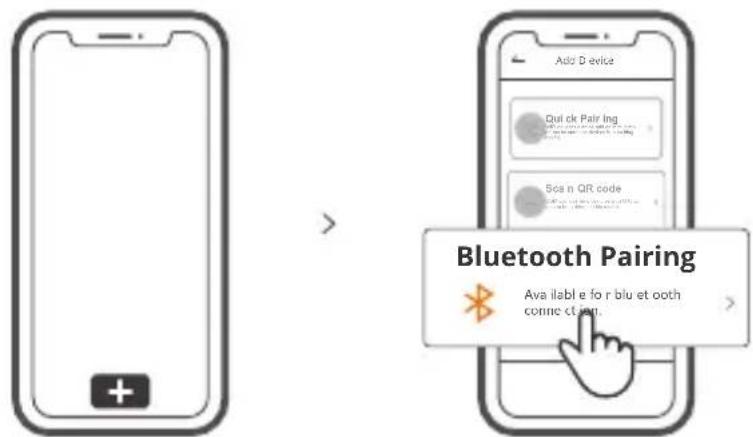

1. Ajouter l'appareil

Add Device Cui ck Pair Ing Scan QR code Bluetooth Pairing Availabl e for blu et ooth conn c tion.

Tapez sur « + » et sélectionnez « Connexion Bluetooth », puis suivez l'invite sur l'application.

Installer l'appareil

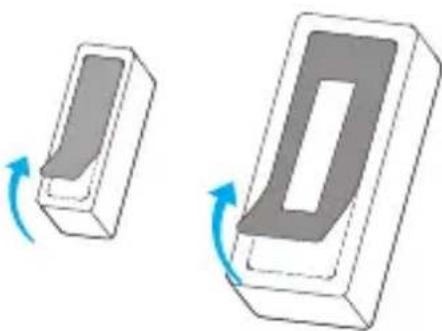

1. Déchirer le film protecteur de l'adhésif 3M.

1. Essayer d'aligner la ligne de repère sur l'aimant avec celle du l'émetteur lors du montage.


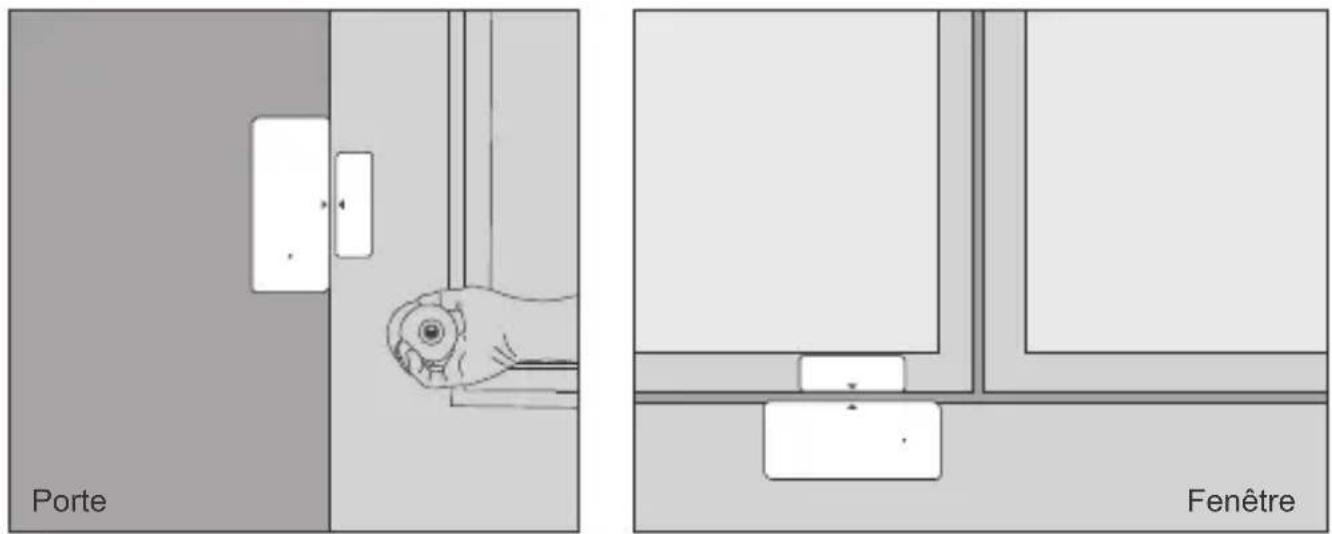

1. Les installer séparément dans la zone d'ouverture et de fermeture.

<5mm

S'assurer que l'espace d'installation est inférieur à 5 mm lorsque la porte ou la fenêtre est fermée.

Caractéristiques techniques

Modèle	DW2-Wi-Fi
Batterie modèle	AAA 1,5 V
Tension de service	DC3V (batterie 2 x 1,5V)
Courant de repos	≤40uA
Courant d'émission	≤15mA
Wi-Fi	IEEE 802.11 b 2.4GHz
Systèmes d'exploitation	Android & iOS
Espace d'installation	<5mm
Température de travail	-10°C~40°C
Matériaux	PC
Dimensions	Emetteur: 70x31x19 mm Aimant: 42x14x16 mm

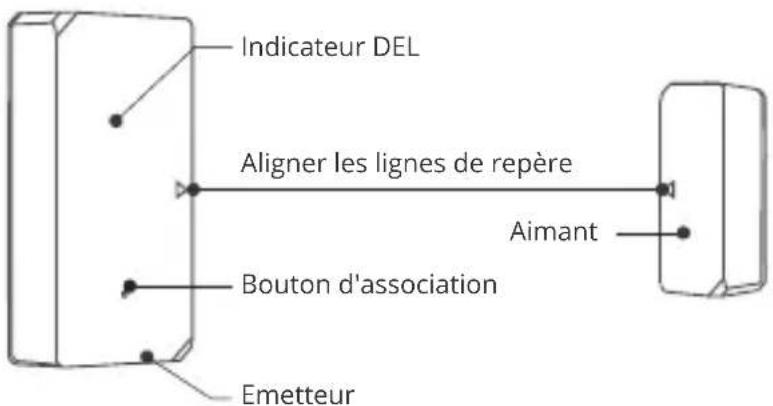

Présentation du produit

Indicateur DEL Aligner les lignes de repère Aimant Bouton d'association Emetteur

Le poids du dispositif est inférieur à 1 kg. Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Instruction d'état du voyant

Flash	mode d'appairage Bluetooth
Flash rapide une fois	Échec de la connexion au routeur
Flash rapide 2 fois	Échec de la connexion au serveur

Caractéristiques

DW2-Wi-Fi est un capteur de porte/fenêtre sans fil Wi-Fi qui déclenche l'émetteur en séparant l'aimant de plus de 20 mm de l'émetteur, alors l'émetteur envoie un message d'alarme et le pousse vers l'APP. Vous pouvez partager le dispositif avec votre famille pour vérifier ensemble l'état de la porte/fenêtre.

Contrôle partagé Notification de poussée d'alarme

Historique des opérations

Niveau de la batterie

Remarque:

• Ne pas installer à l'extérieur de la porte/fenêtre.
• Ne pas installer dans la position instable ou dans l'endroit exposé à la pluie ou à l'humidité.
• Ne pas installer près du câblage ou objet magnétique.
