Caractéristiques techniques	Commutateur Monacor PSS1230DC, 12V DC, 30A, 4 canaux
Utilisation	Idéal pour la gestion de plusieurs appareils électriques à faible tension
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles; nettoyage des contacts recommandé
Sécurité	Respecter les normes électriques en vigueur; éviter les surcharges
Informations générales	Compatible avec divers appareils 12V; installation facile avec une documentation fournie

FOIRE AUX QUESTIONS - PSS1230DC Monacor

Comment connecter le Monacor PSS1230DC à une source d'alimentation ?

Pour connecter le Monacor PSS1230DC à une source d'alimentation, utilisez des câbles appropriés pour relier les bornes d'entrée à la source de courant continu, en respectant la polarité positive et négative.

Quelles sont les spécifications de tension d'entrée pour le Monacor PSS1230DC ?

Le Monacor PSS1230DC fonctionne avec une tension d'entrée de 12 V DC.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est correcte et que les connexions sont sécurisées. Si le problème persiste, testez le commutateur avec un voltmètre pour vérifier s'il y a un passage de courant.

Le Monacor PSS1230DC peut-il être utilisé pour des charges élevées ?

Oui, le Monacor PSS1230DC est conçu pour supporter des charges jusqu'à 30 A, mais assurez-vous de ne pas dépasser cette limite pour éviter tout dommage.

Comment savoir si le Monacor PSS1230DC est en bon état de fonctionnement ?

Pour vérifier le bon fonctionnement, observez les témoins lumineux (le cas échéant) ou testez l'appareil avec un multimètre pour s'assurer qu'il délivre la tension correcte.

Y a-t-il des précautions à prendre lors de l'utilisation du Monacor PSS1230DC ?

Oui, assurez-vous de respecter les polarités lors de la connexion et ne dépassez pas les limites de courant spécifiées pour éviter les risques d'incendie ou de dommages matériels.

Comment déconnecter le Monacor PSS1230DC en toute sécurité ?

Pour déconnecter le Monacor PSS1230DC, éteignez d'abord l'alimentation, puis débranchez les câbles en commençant par le terminal négatif, suivi du terminal positif.

Le Monacor PSS1230DC est-il compatible avec tous les appareils 12 V ?

En général, oui, le Monacor PSS1230DC est compatible avec tous les appareils fonctionnant en 12 V DC, tant que la consommation de courant ne dépasse pas 30 A.

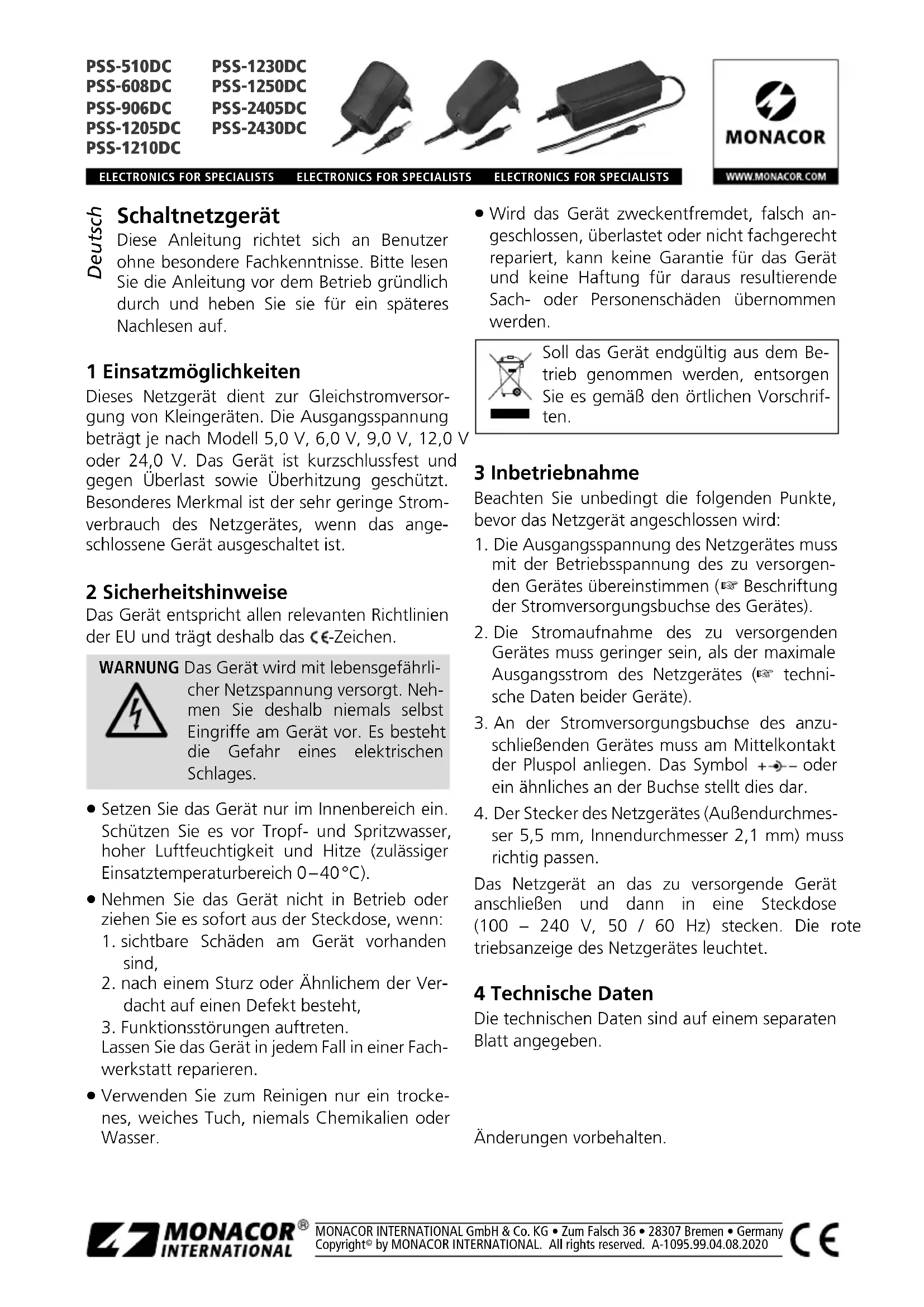

MODE D'EMPLOI PSS1230DC Monacor

diameter 5.5 mm, inside diameter 2.1 mm) must fit correctly. Connect the power supply unit to the unit to be supplied with power and then to a socket (100 – 240 V, 50 / 60 Hz). The red LED power indi- cator of the power supply unit will light up. 4 Specifications The specifications can be found on a separate sheet. Subject to technical modifications. EnglishELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS PSS-510DC PSS-608DC PSS-906DC PSS-1205DC PSS-1210DC PSS-1230DC PSS-1250DC PSS-2405DC PSS-2430DC MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright by MONACOR INTERNATIONAL. All rights reserved. A-1095.99.04.08.2020 Alimentation à découpage Cette notice s’adresse aux utilisateurs sans connaissances techniques particulières. Veuil- lez lire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement. 1 Possibilités d’utilisation Cette alimentation permet d’alimenter en cou- rant continu de petits appareils. La tension de sortie est, selon les modèles, 5,0 V, 6,0 V, 9,0 V, 12,0 V ou 24,0 V. L’alimentation est protégée contre les courts-circuits, surcharges et sur- chauffes. Caractéristique particulière : la très faible consommation de l’alimentation lorsque l’appareil relié est éteint. 2 Conseils de sécurité Cet appareil répond à toutes les directives né- cessaires de l’Union européenne et porte donc le symbole

AVERTIS- SEMENT L’appareil est alimenté par une tension dangereuse. Ne touchez jamais l’intérieur de l’appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

L’appareil n’est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d’eau, d’une humidité élevée de l’air et de la chaleur (température ambiante admissible 0 – 40 °C).

Ne faites pas fonctionner l’appareil et débran- chez-le immédiatement du secteur dans les cas suivants :

1. l’appareil présente des dommages visibles.

2. après une chute ou accident similaire, vous

avez un doute sur l’état de l’appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement branché, s’il y a surcharge ou s’il n’est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque. Lorsque l’appareil est définitivement retiré du service, éliminez-le confor- mément aux directives locales.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Fonctionnement Respectez impérativement les points suivants avant de brancher l’alimentation :

1. La tension de sortie de l’alimentation doit cor-

respondre à la tension de fonctionnement de l’appareil à alimenter (

repérage sur la prise d’alimentation de l’appareil).

2. La consommation de l’appareil à alimenter

doit être inférieure au courant de sortie maxi- mal de l’alimentation (

caractéristiques tech- niques des deux appareils).

3. La prise d’alimentation de l’appareil à relier

doit avoir le pôle plus au contact médian. Le symbole ou similaire sur la prise permet l’identification.

4. La fiche de l’alimentation (diamètre extérieur
