Type de produit	Alimentation à découpage (switch-mode)
Marque	Monacor
Modèle	PSS1000USB
Tension d'entrée	100-240 V CA, 50/60 Hz
Tension de sortie	Réglable : 3,0 / 4,5 / 5,0 / 6,0 / 7,5 / 9,0 / 12,0 V CC
Courant de sortie max	1,0 A
Protection	Contre les courts-circuits, surcharges et surchauffes
Consommation en veille	< 0,10 W
Adaptateurs inclus	8 adaptateurs : USB, fiches jack 2,5 mm et 3,5 mm, fiches alimentation 2,35/0,75 mm, 3,5/1,35 mm, 5,0/2,1 mm, 5,5/2,1 mm, 5,5/2,5 mm
Réglage de polarité	Oui, par rotation de l'adaptateur
Utilisation	Intérieur uniquement
Température ambiante	0 à 40 °C
Humidité	Éviter l'humidité élevée, les éclaboussures
Nettoyage	Chiffon sec et doux, pas de produits chimiques ni eau
Certification	CE (conforme aux directives UE)
Garantie	La garantie est caduque en cas de mauvaise utilisation
Notice	8 pages, format PDF

FOIRE AUX QUESTIONS - PSS1000USB Monacor

Comment régler la tension de sortie ?

Utilisez la clé fournie (2) pour tourner l'interrupteur (3) sur la tension souhaitée parmi les valeurs disponibles : 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V, 9,0 V ou 12,0 V. Attention : si vous utilisez l'adaptateur USB, réglez impérativement sur 5,0 V pour éviter d'endommager l'appareil connecté.

Quels adaptateurs sont fournis avec l'alimentation ?

La PSS1000USB est livrée avec 8 adaptateurs : un adaptateur USB, des fiches jack mâles de 2,5 mm et 3,5 mm, et des fiches alimentation de diamètres 2,35/0,75 mm, 3,5/1,35 mm, 5,0/2,1 mm, 5,5/2,1 mm et 5,5/2,5 mm. Chaque adaptateur est repéré par une lettre (A, B, S, H, D, E, G) pour la polarité.

Comment choisir le bon adaptateur pour mon appareil ?

Vérifiez le diamètre et la polarité de la prise d'alimentation de votre appareil. Sélectionnez l'adaptateur dont la fiche s'adapte physiquement. Ensuite, orientez l'adaptateur dans la prise (1) de manière à ce que la flèche de la prise pointe vers le(s) chiffre(s) (pôle plus au centre) ou vers la lettre repère (pôle moins au centre), selon le marquage de votre appareil.

Puis-je utiliser l'adaptateur USB pour alimenter un appareil ?

Oui, l'adaptateur USB est prévu pour cela. Cependant, vous devez impérativement régler la tension sur 5,0 V avant de connecter l'adaptateur USB. Une tension différente pourrait endommager l'appareil. Branchez l'adaptateur USB de sorte que la flèche de la prise soit dirigée vers le symbole ♦.

Que faire si la LED rouge ne s'allume pas après branchement ?

Vérifiez d'abord que l'alimentation est correctement branchée à une prise secteur fonctionnelle (100-240 V). Assurez-vous que l'appareil connecté n'est pas en court-circuit ou en surcharge. Si la LED reste éteinte, débranchez l'appareil et contactez un technicien spécialisé.

L'alimentation est-elle protégée contre les défauts ?

Oui, elle dispose d'une protection contre les courts-circuits, les surcharges et les surchauffes. En cas de défaut, elle s'éteint automatiquement. Si cela se produit, débranchez-la, corrigez la cause, puis rebranchez-la après quelques minutes.

Puis-je utiliser cette alimentation en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il doit être protégé des éclaboussures, de la pluie, de l'humidité élevée et de la chaleur excessive (température ambiante 0-40 °C).

Comment nettoyer l'alimentation ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier. N'utilisez jamais de produits chimiques, de solvants ou d'eau, car ils pourraient pénétrer à l'intérieur et causer des dommages ou des chocs électriques.

Que faire en cas de dysfonctionnement ou de dommage visible ?

Si l'appareil présente des dommages visibles, est tombé, ou présente des dysfonctionnements, débranchez-le immédiatement et ne l'utilisez plus. Toute réparation doit être effectuée par un technicien spécialisé. L'ouverture de l'appareil est dangereuse en raison de la tension interne.

Cette alimentation est-elle compatible avec tous les appareils ?

Elle convient aux petits appareils nécessitant une tension continue entre 3,0 V et 12,0 V avec une consommation maximale de 1,0 A. Vérifiez la tension et la polarité de votre appareil avant de le connecter. Ne dépassez pas le courant nominal, sinon la protection de surcharge peut s'activer.

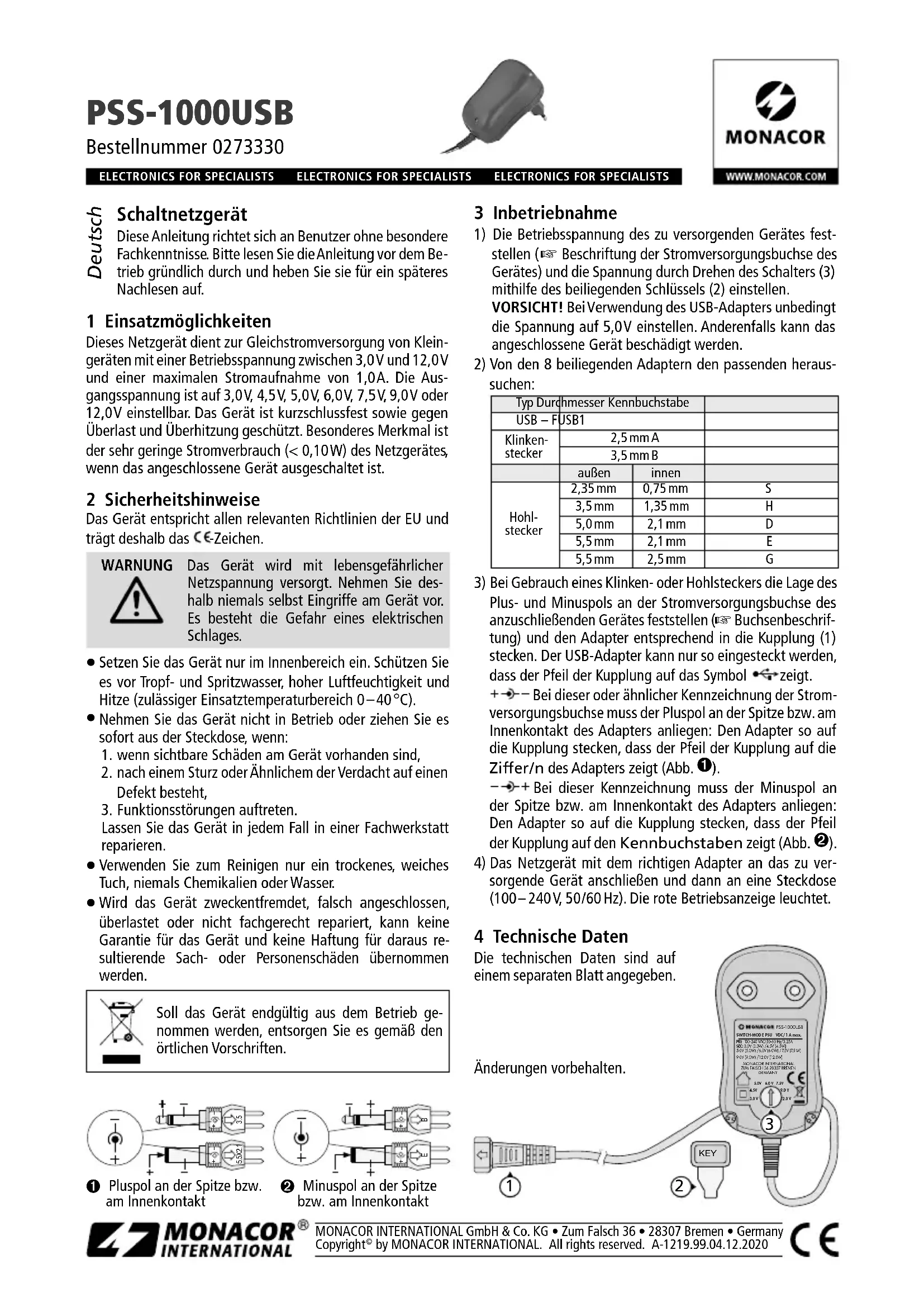

MODE D'EMPLOI PSS1000USB Monacor

Alimentation à découpage

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.

1 Possibilités d'utilisation

Cette alimentation permet d'alimenter en courant continu de petits appareils avec une tension d'alimentation entre 3,0V et 12,0V et une consommation maximale de 1,0A. La tension de sortie est réglable sur 3,0V, 4,5V, 5,0V, 6,0V, 7,5V, 9,0V ou 12,0V. L'alimentation est protégée contre les courts-circuits, surcharges et surchauffes. Caractéristique particulière : la très faible consommation (< 0,10W) de l'alimentation lorsque l'appareil relié est éteint.

2 Conseils de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CC.

Avertissement

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0–40 °C).
• Ne faites pas fonctionner l'appareil et débranchez-le immédiatement du secteur dans les cas suivants :
• l'appareil présente des dommages visibles.
• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
• des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

① Pôle plus à la pointe ou au contact intérieur

② Pôle moins à la pointe ou au contact intérieur

3 Fonctionnement

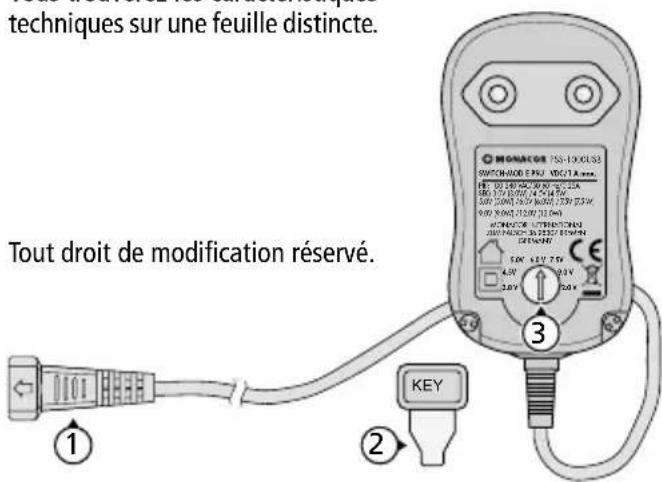

1) Déterminez la tension d'alimentation de l'appareil à al- menter (repérage sur la prise d'alimentation de l'appareil) et réglez la tension en tournant l'interrupteur (3) à l'aide de la clé livrée (2).

ATTENTION ! Si vous utilisez l'adaptateur USB, réglez impérativement la tension sur 5,0V. Sinon, l'appareil relié peut être endommagé.

2) Déterminez, parmi les 8 adaptateurs livrés, celui qui convient:

Type Diamètre Repère
USB –	FUSB1
fiche jack mâle	2,5 mm		A
	3,5 mm		B
	extérieur	intérieur
fiche alimentation	2,35 mm	0,75 mm	S
	3,5 mm	1,35 mm	H
	5,0 mm	2,1 mm	D
	5,5 mm	2,1 mm	E
	5,5 mm	2,5 mm	G

3) Si vous utilisez une fiche jack ou une fiche alimentation, déterminez la position du pôle plus et du pôle moins sur la prise d'alimentation de l'appareil à relier (re repère sur la prise) et reliez l'adaptateur à la prise (1) en fonction. L'adaptateur USB peut être relié uniquement de telle sorte que la flèche de la prise soit dirigée vers le symbole ♦.

+→- Avec ce repère ou un semblable de la prise d'alimentation, le pôle plus doit être à la pointe ou au contact intérieur de l'adaptateur : reliez l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers le(s) chiffre(s) de l'adaptateur (schéma ①).

-→+ Avec ce repère, le pôle moins doit être à la pointe ou au contact intérieur de l'adaptateur : reliez l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers la lettre repère (schéma ②).

4) Reliez l'alimentation avec l'adaptateur adéquat à l'appareil à alimenter puis à une prise secteur 100–240V, 50/60Hz. La LED rouge, témoin de fonctionnement brille.

4 Caractéristiques techniques

Vous trouverez les caractéristiques techniques sur une feuille distincte.

techniques sur une feuille distincte. Tout droit de modification réservé. ① ② ③ MONACOR 15S-100CL53 SWITCH-HOD ERJU VDC1A MAX 100.12V 40V/40W 10V 20A 580.17V 40V/40W 10V 20A 590.20V 40V/40W 10V 20A 9.00 V 60V/60W 10V 20A MONACOR AUTRÉDUTON 3.10V 40V/40W DESPIN KEY
