Type de produit	Alimentation à découpage
Marque	Monacor
Modèle	PSS600E
Tension d'entrée	100–240 V, 50/60 Hz
Tension de sortie	Réglable 3,0 / 4,5 / 5,0 / 6,0 / 7,5 / 9,0 / 12,0 V
Courant de sortie maximal	0,6 A
Protections	Court-circuit, surcharge, surchauffe
Consommation en veille	< 0,10 W
Adaptateurs inclus	7 adaptateurs (fiches jack 2,5 mm, 3,5 mm ; fiches alimentation S, H, D, E, G)
Température ambiante admissible	0–40 °C
Utilisation	Intérieur uniquement
Nettoyage	Chiffon sec et doux, sans produits chimiques
Sécurité	Ne pas ouvrir, débrancher en cas de dommage
Poids	Environ 230 g
Dimensions	Environ 82 × 53 × 38 mm
Couleur	Noir
Certifications	CE
Témoin de fonctionnement	LED rouge
Accessoires fournis	Clé de réglage de tension, adaptateurs
Garantie	2 ans (standard constructeur)

FOIRE AUX QUESTIONS - PSS600E Monacor

Comment régler la tension de sortie ?

Utilisez la clé de réglage fournie pour tourner l'interrupteur (3) sur la tension souhaitée (3,0 / 4,5 / 5,0 / 6,0 / 7,5 / 9,0 ou 12,0 V).

Comment choisir le bon adaptateur ?

Parmi les 7 adaptateurs livrés, sélectionnez celui dont le diamètre et le type correspondent à la prise d'alimentation de votre appareil. Reportez-vous au tableau de la notice.

Comment déterminer la polarité ?

Repérez le symbole de polarité sur la prise de l'appareil. Le pôle plus peut être à la pointe ou au contact intérieur. Placez l'adaptateur dans la prise en alignant la flèche de la prise avec la lettre repère.

Que faire si la LED ne s'allume pas ?

Vérifiez la connexion secteur et l'interrupteur de réglage. Si la LED reste éteinte, débranchez l'alimentation et contactez un technicien spécialisé.

L'alimentation est-elle protégée contre les courts-circuits ?

Oui, l'appareil est protégé contre les courts-circuits, les surcharges et les surchauffes. En cas de défaut, il s'éteint automatiquement.

Peut-on l'utiliser à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Évitez l'humidité, les projections d'eau et les températures extrêmes.

Quelle est la consommation en veille ?

La consommation en veille est très faible, inférieure à 0,10 W, lorsque l'appareil relié est éteint.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement le cordon secteur et faites réparer l'appareil par un technicien spécialisé. N'ouvrez jamais l'appareil vous-même.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau.

Quels appareils peut-on alimenter ?

Cette alimentation convient aux petits appareils nécessitant une tension continue de 3,0 à 12,0 V et une consommation maximale de 0,6 A (modèle PSS600E).

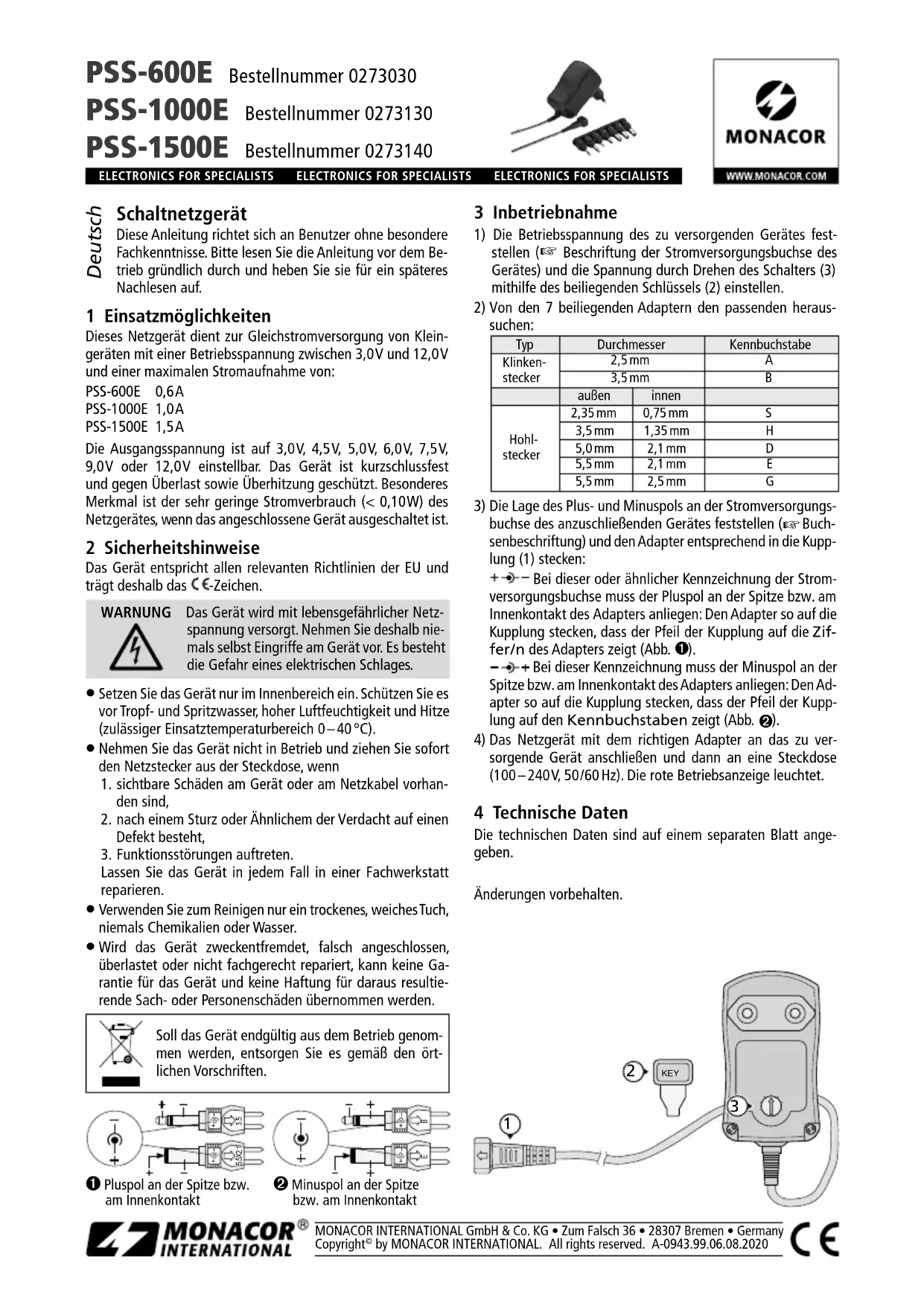

MODE D'EMPLOI PSS600E Monacor

Alimentation à découpage

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.

1 Possibilités d'utilisation

Cette alimentation permet d'alimenter en courant continu de petits appareils avec une tension d'alimentation entre 3,0V et 12,0V et une consommation maximale de :

PSS-600E 0,6A

PSS-1000E 1,0A

PSS-1500E 1,5A

La tension de sortie est réglable sur 3,0V, 4,5V, 5,0V, 6,0V, 7,5V, 9,0V ou 12,0V. L'alimentation est protégée contre les courts-circuits, surcharges et surchauffes. Caractéristique particulière : la très faible consommation (< 0,10W) de l'alimentation lorsque l'appareil relié est éteint.

2 Conseils de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CE.

Avertissement

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0–40°C).
• Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :
• l'appareil présente des dommages visibles.
• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
• des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

① Pôle plus à la pointe ou au contact intérieur

② Pôle moins à la pointe ou au contact intérieur

3 Fonctionnement

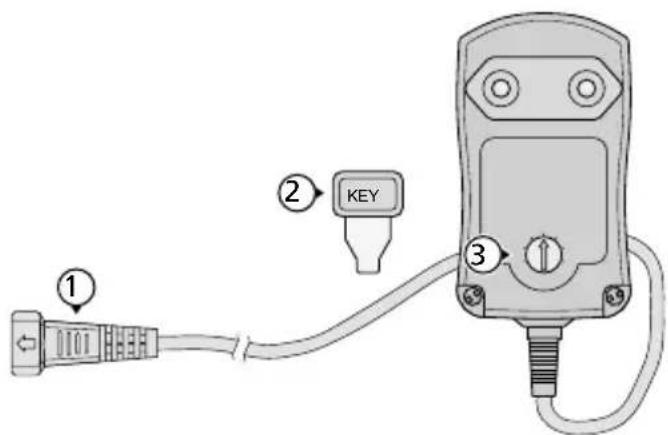

1) Déterminez la tension d'alimentation de l'appareil à alimenter (repérage sur la prise d'alimentation de l'appareil) et réglez la tension en tournant l'interrupteur (3) à l'aide de la clé livrée (2). 2) Déterminez, parmi les 7 adaptateurs livrés, celui qui convient :

Type	Diamètre		Repère
fiche jack mâle	2,5 mm		A
	3,5 mm		B
	extérieur	intérieur
fiche alimentation	2,35 mm	0,75 mm	S
	3,5 mm	1,35 mm	H
	5,0 mm	2,1 mm	D
	5,5 mm	2,1 mm	E
	5,5 mm	2,5 mm	G

3) Déterminez la position du pôle plus et du pôle moins sur la prise d'alimentation de l'appareil à relier (repère lettre sur la prise) et placez l'adaptateur correspondant dans la prise (1) :

+→-- Avec ce repère ou un semblable de la prise d'alimentation, le pôle plu e(s) chiffre(s) de l'adaptateur (schéma ①).

→ + Avec ce repère, le pôle moins doit être à la pointe ou au contact intérieur de l'adaptateur : reliez l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers la lettre repère (schéma ②).

4) Reliez l'alimentation avec l'adaptateur adéquat à l'appareil à alimenter puis à une prise secteur 100–240V, 50/60Hz. La LED rouge, témoin de fonctionnement, brille.

4 Caractéristiques techniques

Vous trouverez les caractéristiques techniques sur une feuille distincte.

Tout droit de modification réservé.
