QXIDTX5 - Détecteur de mouvement extérieur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement extérieur double technologie (infrarouge passif et hyperfréquence)
Marque	Optex
Modèle	QXIDTX5
Poids	195 g
Alimentation	9,5 à 16 Vcc (consommation max. 30 mA à 12 Vcc)
Portée de détection	12 m, angle 120°
Zones de détection	Multi-niveaux : 40 zones / Pet Alley : 18 zones
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité	2,0°C à 0,6 m/s
Période d'alarme	2,0 ± 0,5 sec
Sortie alarme	N.C./N.O. commutable, 28 Vcc 0,1 A max
Sortie anti-masque	N.C., 28 Vcc 0,1 A max
Sortie autoprotection	N.C., 28 Vcc 0,1 A max (ouverte si l'électronique est retirée)
Fonctions principales	Double technologie PIR+hyperfréquence, logique SMDA, anti-masque, immunité aux animaux, double armature conductrice, zones multi-niveaux sélectionnables
Hauteur de montage	Multi-niveaux : 2,2 à 2,7 m / Pet Alley : 0,8 à 1,2 m
Indice de protection	IP 54
Température de fonctionnement	-40°C à +45°C
Humidité	95% max
Indicateur LED	Chauffe, alarme, fin de test de marche, détection anti-masque
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Installation par un professionnel. Respecter les hauteurs de montage et consignes électriques.
Pièces détachées et réparabilité	Accessoires inclus : vis de montage, vis de fixation, masque de zone. Pas de pièces détachées fournies par le fabricant.
Informations générales	Matériau ASA résistant aux UV. Montage mural extérieur ou intérieur. Conception sans vis pour ouverture facile.

FOIRE AUX QUESTIONS - QXIDTX5 OPTEX

Comment installer le détecteur QXIDTX5 ?

Le détecteur doit être fixé au mur à l'aide des vis incluses. Pour une détection multi-niveaux, montez-le entre 2,2 et 2,7 m de hauteur. Pour une zone Pet Alley, entre 0,8 et 1,2 m. Ouvrez le capot avec un tournevis à tête plate, connectez l'alimentation (9,5-16 Vcc) et les sorties selon le schéma. La LED clignote pendant la période de chauffe (~60 sec).

Quelle est la portée de détection ?

La portée est de 12 mètres avec un angle de 120 degrés. Le détecteur couvre 40 zones en mode multi-niveaux et 18 zones en mode Pet Alley.

Comment fonctionne l'immunité aux animaux ?

Le détecteur utilise une analyse numérique AND sur deux niveaux de détection (pyroéléments QUAD). En position haute (2,2-2,7 m), les zones inférieures sont supprimées pour ignorer les petits animaux. En position basse (0,8-1,2 m), il crée un passage spécial Pet Alley.

Que faire en cas de fausses alarmes fréquentes ?

Vérifiez la hauteur de montage et les sources d'interférence (végétation, animaux, réflections). La double armature conductrice filtre la lumière blanche et les interférences radio. Vous pouvez également ajuster la sensibilité ou utiliser le masque de zone fourni pour limiter la zone de détection.

Comment alimenter le détecteur ?

Le modèle QXIDTX5 (filaire) nécessite une alimentation en courant continu de 9,5 à 16 Vcc, avec une consommation maximale de 30 mA à 12 Vcc. Les modèles faible consommation (QXI-R/RDT) utilisent une pile CR123A (non incluse).

Que signifient les LED ?

Pendant la chauffe (60 sec), la LED clignote. En alarme, elle s'allume brièvement. A la fin du test de marche, elle clignote une fois. Pour le modèle DT, la LED indique aussi une détection anti-masque.

Comment fonctionne l'anti-masque ?

Le modèle QXI-DT (dont le QXIDTX5) utilise le module hyperfréquence pour détecter toute tentative de masquage (objet placé devant le détecteur). Cette fonction est active uniquement en position haute (2,2-2,7 m). La sortie anti-masque est normalement fermée.

Peut-on utiliser ce détecteur en intérieur ?

Oui, le détecteur est conçu pour un montage mural extérieur ou intérieur. Il est classé IP54, donc résistant à la poussière et aux projections d'eau. En intérieur, veillez à respecter la hauteur de montage recommandée.

Comment entretenir le détecteur ?

Nettoyez régulièrement le boîtier et la lentille avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Vérifiez périodiquement les fixations et l'absence d'obstructions.

Où trouver le manuel d'utilisation complet ?

Le manuel en ligne est disponible à l'adresse http://navi.optex.net/manual/50333/ pour les modèles filaires, et http://navi.optex.net/manual/50337/ pour les modèles faible consommation.

MODE D'EMPLOI QXIDTX5 OPTEX

Série QX infinity

Versions filaires

QXI-ST: 12m, 120 degrés

QXI-DT*: idem QXI-ST en double technologie et anti-masque

Versions faible consommation

QXI-R: 12m, 120 degrés

QXI-RDT: idem QXI-R en double technologie

*Hyperfréquences [10.525 GHz (X5), 10.587 GHz (X8), 9.425 GHz (X9)]

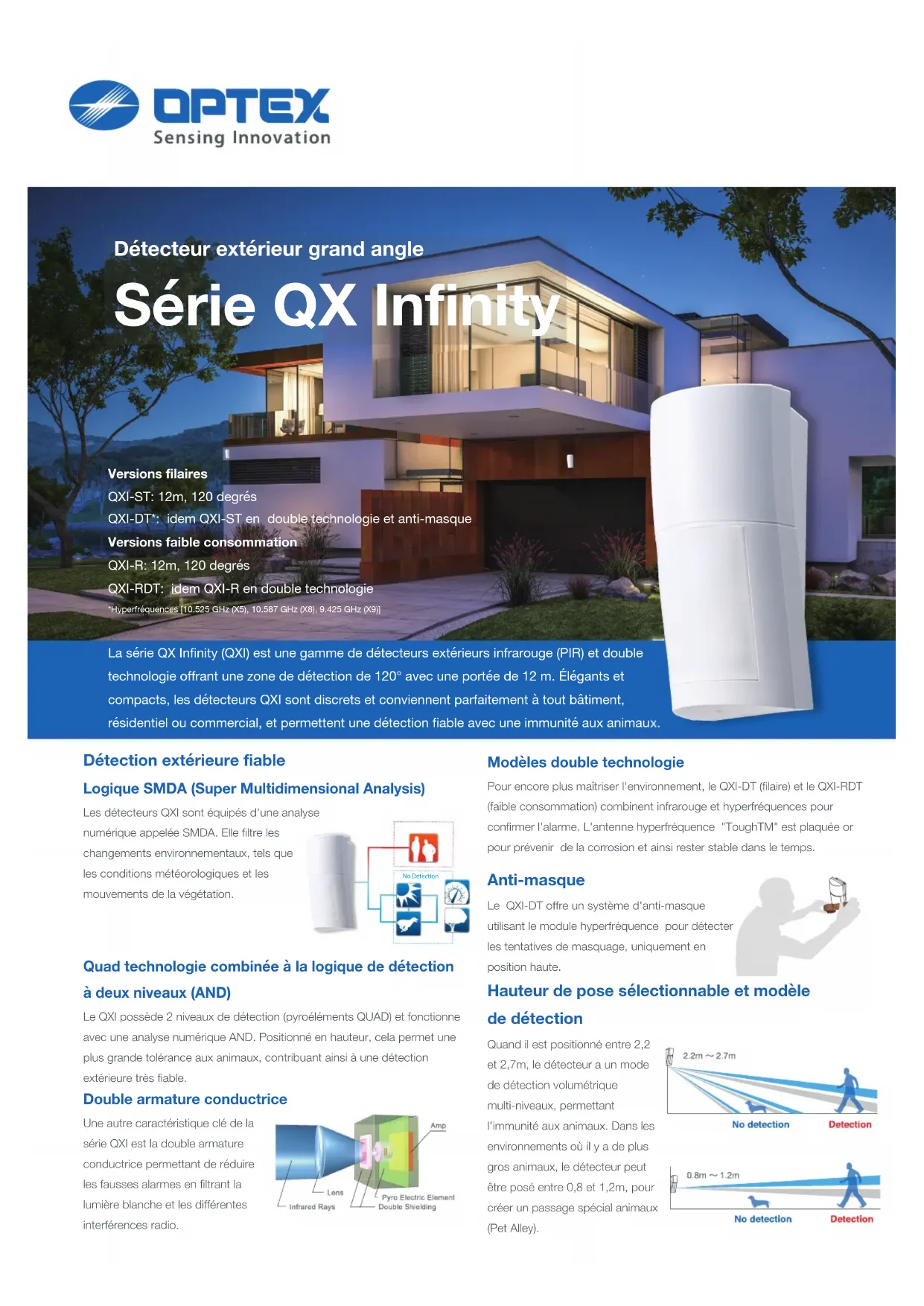

La série QX Infinity (QXI) est une gamme de détecteurs extérieurs infrarouge (PIR) et double technologie offrant une zone de détection de 120° avec une portée de 12 m. Élégants et compacts, les détecteurs QXI sont discrets et conviennent parfaitement à tout bâtiment, résidentiel ou commercial, et permettent une détection fiable avec une immunité aux animaux.

Logique SMDA (super multidimensional analysis)

Les détecteurs QXI sont équipés d'une analyse numérique appelée SMDA. Elle filtre les changements environnementaux, tels que les conditions météorologiques et les mouvements de la végétation.

Quad technologie combinée à la logique de détection à deux niveaux (AND)

Le QXI possède 2 niveaux de détection (pyroéléments QUAD) et fonctionne avec une analyse numérique AND. Positionné en hauteur, cela permet une plus grande tolérance aux animaux, contribuant ainsi à une détection extérieure très fiable.

Double armature conductrice

Une autre caractéristique clé de la série QXI est la double armature conductrice permettant de réduire les fausses alarmes en filtrant la lumière blanche et les différentes interférences radio.

Modèles double technologie

Pour encore plus maîtriser l'environnement, le QXI-DT (filaire) et le QXI-RDT (faible consommation) combinent infrarouge et hyperfréquences pour confirmer l'alarme. L'antenne hyperfréquence "ToughTM" est plaquée or pour prévenir de la corrosion et ainsi rester stable dans le temps.

Anti-masque

Le QXI-DT offre un système d'anti-masque utilisant le module hyperfréquence pour détecter les tentatives de masquage, uniquement en position haute.

Hauteur de pose sélectionnable et modèle de détection

Quand il est positionné entre 2,2 et 2,7m, le détecteur a un mode de détection volumétrique multi-niveaux, permettant l'immunité aux animaux. Dans les environnements où il y a de plus gros animaux, le détecteur peut être posé entre 0,8 et 1,2m, pour créer un passage spécial animaux (Pet Alley).

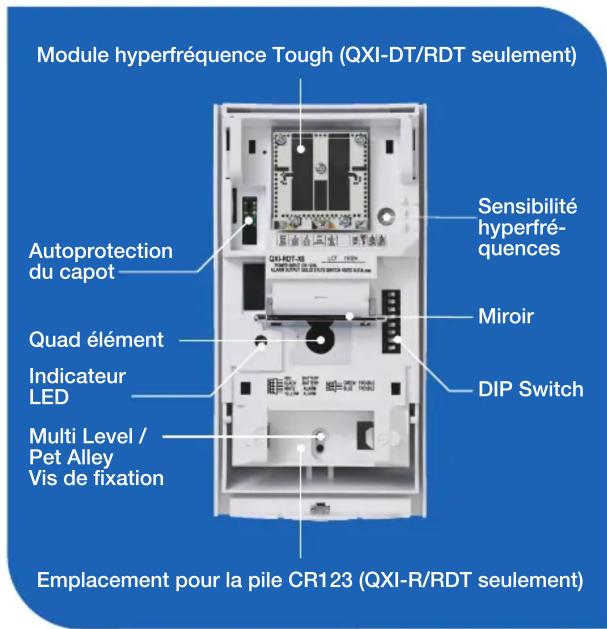

Installation et maintenance faciles

La conception sans vis facilite l'ouverture et la fermeture du capot avant à l'aide d'un tournevis à tête plate.

Les modèles alimentés par piles (QXI-RT et RDT), permettent un accès facile à la pile CR123 qui se situe à l'avant du détecteur, ce qui simplifie son changement.

Specifications

Modèle QXI-ST QXI-DT
Méthode de détection Infrarouge passif		Infrarouge passif et hyperfréquence
Portée PIR	12m Angle 120°
Zones PIR	“Multi level”: 40 zones “Pet alley”: 18 zones
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité	2,0°C à 0,6 m/s
Pet alley (immunité aux animaux)	Supprime la détection inférieure pour éviter les petits animaux.
Alimentation	9,5 à 16 Vcc
Consommation 20 mA max. à 12 Vcc 30 mA max. à 12 Vdc
Période d’alarme	2,0 ±0,5 sec
Période de chauffe	Environ 60 sec. (LED clignote)
Sortie d’alarme	N.C./N.O. commutable, 28 Vcc 0,1 A max
Sortie anti masque N.C. 28	Vcc 0,1 A max
Sortie autoprotection	N.C. 28 Vcc 0,1 A max. Ouvert lorsque l’électronique est retirée.
Indicateur LED	[1] Chauffe [2] Alarme [3] fin test de marche	[1] Chauffe [2] Alarme [3] fin test de marche [4] Détection anti-masque
Température de fonctionnement	-40°C à +60°C -40°C à	+45°C
Humidité	95% max
Indice de protection	IP 54
Montage	Mur (extérieur, intérieur)
Hauteur de montage	Multi level : 2,2 à 2,7 m / Pet alley : 0,8 à 1,2 m
Poids 180 g	195 g
Accessoires	[1] Vis de montage (4 x 20 mm) x 2 [2] Vis de fixation (3 x 12 mm) x 1 [3] Masque de zone

Les spécifications et design sont sujets à modifications sans information préalable de notre part.

Manuel en ligne pour modèles filaires

http://navi.optex.net/manual/50333/

Zone de détection

Vue de dessus Vue de côté (Multi level)

Support pour montage plafond Support pour montage mural

CA-2C(W)

CA-1W(W)

Caractéristiques supplémentaires

■ Matériau UV résistant ASA ■ Utilisation du partage d'alimentation (QXI-R/RDT)

(Un émetteur sans fil utilisant la pile CR123 peut être alimenté par le détecteur)

Modèle	QXI-R	QXI-RDT
Méthode de détection	Infrarouge passif	Infrarouge passif et hyperfréquence
Portée PIR	12,0 m Angle 120°
Zones PIR	“Multi level”: 40 zones “Pet alley”: 18 zones
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité	2,0°C à 0,6 m/s
Pet alley (immunité aux animaux)	Supprime la détection inférieure pour éviter les petits animaux.
Source d'alimentation	CR123A (3 Vcc) * Non inclus
Consommation	9 μA en veille /11 mA max. à 3 Vcc	16 μA en veille /11 mA max. à 3 Vcc
Période d'alarme	2,0 ±0,5 sec.
Période de chauffe	Environ 60 sec. (Clignote LED)
Sortie d'alarme	N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.
Sortie autoprotection(avec anti-masque pour RDT)	N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.
Indicateur LED	[1] Chauffe [2] Alarme [3] Fin de test de marche	[1] Chauffe [2] Alarme [3] Fin de test de marche
Température de fonctionnement	-40° à + 60°C	-40° à + 45°C
Humidité	95% max.
Protection Internationale	IP 54
Montage	Mur (extérieur, intérieur)
Hauteur de montage	Multi level : 2,2 à 2,7 m / Pet alley : 0,8 à 1,2 m
Poids	215 g	230 g
Accessoires	[1] Batterie factice et Connecteur pour ALARME[2] Connecteur pour ANTI MASQUE [3] Vis de montage (4 x 20 mm) x 3[4] Vis de fixation (3 x 12 mm) x 1 [5] Joint masquage

Modèle	QXI-R	QXI-RDT
Méthode de détection	Infrarouge passif	Infrarouge passif et hyperfréquence
Portée PIR	12,0 m Angle 120°
Zones PIR	“Multi level”: 40 zones “Pet alley”: 18 zones
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité	2,0°C à 0,6 m/s
Pet alley (immunité aux animaux)	Supprime la détection inférieure pour éviter les petits animaux.
Source d'alimentation	CR123A (3 Vcc) * Non inclus
Consommation	9 μA en veille /11 mA max. à 3 Vcc	16 μA en veille /11 mA max. à 3 Vcc
Période d'alarme	2,0 ±0,5 sec.
Période de chauffe	Environ 60 sec. (Clignote LED)
Sortie d'alarme	N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.
Sortie autoprotection(avec anti-masque pour RDT)	N.C./N.O. État sélectionnable-Solid Commutateur, 3 V DC 0,01 A max.
Indicateur LED	[1] Chauffe [2] Alarme [3] Fin de test de marche	[1] Chauffe [2] Alarme [3] Fin de test de marche
Température de fonctionnement	-40° à + 60°C	-40° à + 45°C
Humidité	95% max.
Protection Internationale	IP 54
Montage	Mur (extérieur, intérieur)
Hauteur de montage	Multi level : 2,2 à 2,7 m / Pet alley : 0,8 à 1,2 m
Poids	215 g	230 g
Accessoires	[1] Batterie factice et Connecteur pour ALARME[2] Connecteur pour ANTI MASQUE [3] Vis de montage (4 x 20 mm) x 3[4] Vis de fixation (3 x 12 mm) x 1 [5] Joint masquage

Manuel en ligne pour modèles faible consommation

http://navi.optex.net/manual/50337/
