VXSRAM - Détecteur de mouvement extérieur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement extérieur infrarouge passif
Marque	Optex
Modèle	VXSRAM
Méthode de détection	Infrarouge passif
Portée de détection	2,5 m à 12 m
Sensibilité réglable	0,3 m/s à 0,6 m/s
Alimentation	3 à 9 Vcc (batterie lithium ou alcaline)
Consommation en veille	10 µA à 3 Vcc
Consommation max. (hors test)	4 mA à 3 Vcc
Sortie alarme	N.C./N.O., sélectionnable, 10 Vcc, 0,01 A max.
Sortie problème	N.C./N.O., sélectionnable, 10 Vcc, 0,01 A max.
Indicateur LED	Rouge : chauffe, alarme, détection de masquage
Temps de chauffe	60 secondes ou moins (LED clignote)
Température de fonctionnement	-20 °C à +60 °C
Humidité	95 % max.
Indice de protection	IP55
Montage	Mur ou poteau, extérieur ou intérieur
Hauteur de montage	0,8 m à 1,2 m
Poids	500 g
Accessoires fournis	Connecteurs pour POWER/ALARM et TROUBLE, bandes velcro, vis (4x20 mm) x2, joint de masquage x3

FOIRE AUX QUESTIONS - VXSRAM OPTEX

Comment installer le détecteur VXSRAM ?

Fixez le détecteur sur un mur ou un poteau à une hauteur de 0,8 à 1,2 m. Utilisez les vis fournies. Branchez le connecteur d'alimentation et d'alarme selon les instructions. Consultez la notice complète pour les réglages des interrupteurs DIP.

Quel type de batterie utiliser ?

Utilisez une batterie lithium ou alcaline de 3 à 9 Vcc. Respectez la polarité (rouge : +, noir : -). Ne mélangez pas des piles neuves et usagées.

Comment régler la sensibilité ?

La sensibilité se règle via les interrupteurs DIP. Le modèle VXSRAM offre une sensibilité de 0,3 m/s à 0,6 m/s. Reportez-vous au guide d'installation pour les positions des DIP.

Que signifie le clignotement de la LED rouge ?

La LED rouge clignote pendant la phase de chauffe (environ 60 secondes). En fonctionnement normal, elle s'allume en cas d'alarme ou de détection de masquage.

Comment tester le détecteur ?

Activez le mode test en mettant l'interrupteur DIP correspondant sur ON. La LED rouge clignote pour indiquer le mode test. Déplacez-vous dans la zone de détection pour vérifier le déclenchement.

Quelle est la portée maximale de détection ?

La portée du détecteur infrarouge est de 2,5 m à 12 m. Elle peut varier selon les conditions environnementales.

Le détecteur est-il résistant aux intempéries ?

Oui, il possède un indice de protection IP55 et fonctionne de -20 °C à +60 °C, avec une humidité max. de 95 %.

Comment brancher la sortie alarme ?

La sortie alarme (fil blanc) peut être configurée en N.C. ou N.O. via un interrupteur DIP. Connectez-la au panneau de contrôle d'alarme en respectant la polarité (10 Vcc, 0,01 A max.).

Que faire si la sortie problème se déclenche ?

La sortie problème (fil vert) signale un défaut (ex. batterie faible, masquage). Vérifiez l'alimentation, les connexions et nettoyez le détecteur. Consultez la notice pour le dépannage.

Comment entretenir le détecteur ?

Nettoyez régulièrement le boîtier avec un chiffon doux et sec. Vérifiez les piles et remplacez-les si nécessaire. Assurez-vous que la zone de détection reste dégagée pour éviter les fausses alarmes.

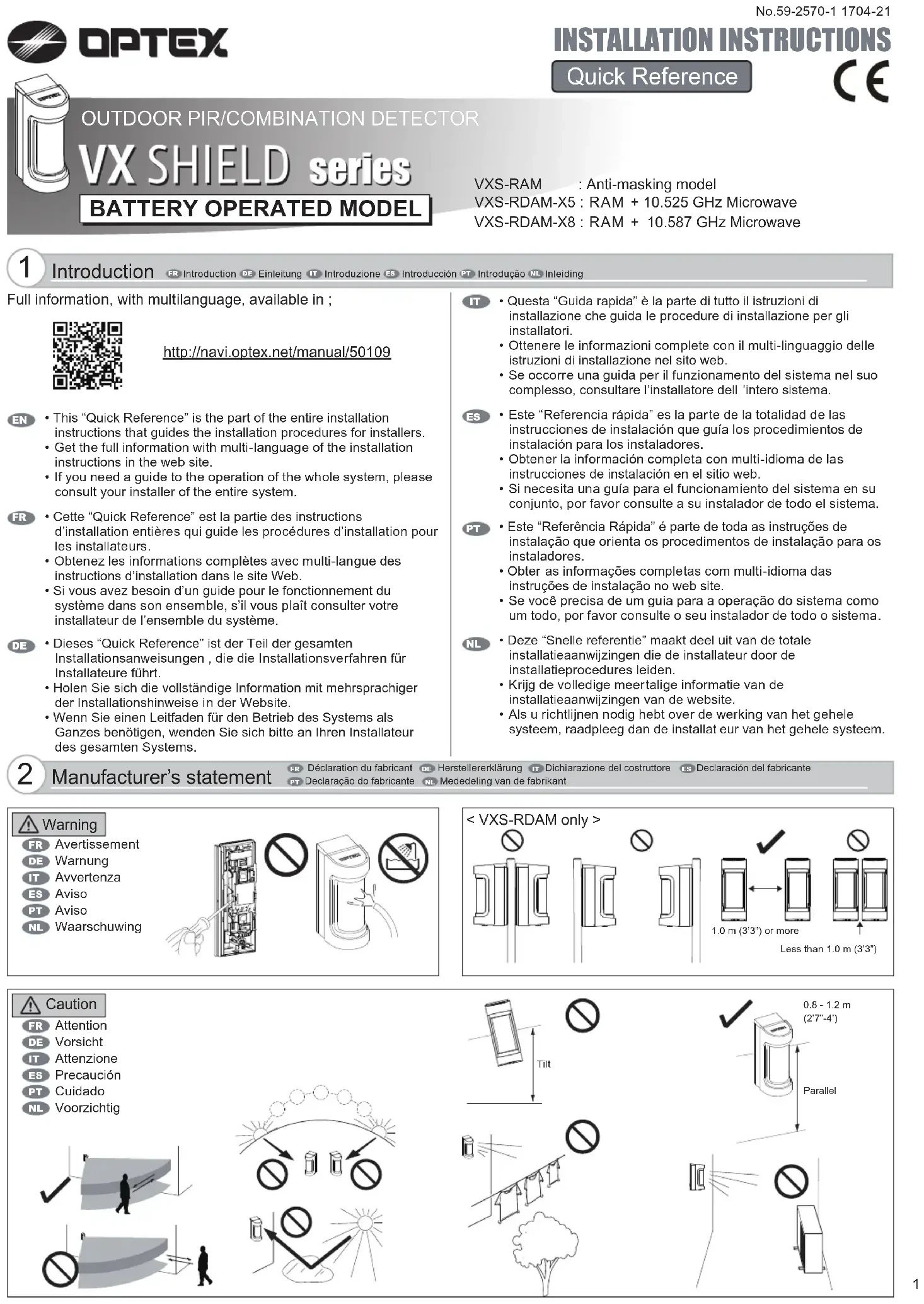

MODE D'EMPLOI VXSRAM OPTEX

• Cette "Référence Rapide" fait partie des instructions d'installation complètes qui guident les procédures d'installation pour les installateurs.
• Obtenez les informations complètes en多语言的安装说明在网站上。 很抱歉，我似乎在最后部分引入了非法语内容，这是违反了规则的。让我重新纠正这个句子，仅使用原文内容： Obtenez les informations complètes en multi-langue des instructions d'installation sur le site web.
• If you need a guide to the operation of the whole system, please consult your installer of the entire system. FR • Cette "Quick Reference" est la partie des instructions d'installation entières qui guide les procédures d'installation pour les installateurs.
• Obtenez les informations complètes avec multi-langue des instructions d'installation dans le site Web.
• Si vous avez besoin d'un guide pour le fonctionnement du système dans son ensemble, s'il vous plaît consulter votre installateur de l'ensemble du système. DE • Dieses "Quick Reference" ist der Teil der gesamten Installationsanweisungen, die die Installationsverfahren für Installateure führt.
• Holen Sie sich die vollständige Information mit mehrsprachiger der Installationshinweise in der Website.

FR Comment positionner une batterie

FR Polarité inversée

FR Mélanger ancien et nouveau

1	Rouge	(+) Entrée(-) d'alimentation
2	Noir
3	Blanc	Alarme
4	Jaune
5	Vert	Problème
6	Bleu

Réglages des interrupteurs DIP

Modèle	VXS-RAM	VXS-RDAM
Méthode de détection	Infrarouge passif	Infrarouge passif et hyperfréquence
	senoz 61 / ruegral
	)xuaevin 5( m 21 à 5,2 RIF
	elbatcetéditésseW0,2 à 3,0
	étilibisneS s / m 6,0 à )F°6.3( C° 0,2
Alimentation	3 à 9 Vcc batterie lithium ou alcaline
Consommation de courant (Sauf test de marche)	10 μA en veille /4 mA max. à 3 Vcc	18 μA en veille /8 mA max. à 3 Vcc
rata'd edofré e cos 1 ± 0,2
effuahc ed edofré 60 sec. ou moins (Clignote LED)
Sortie d'alarme	N.C. / N.Ö. État sélectionnable-Solid Commutateur 10 V DC 0,01 A max.
Sortie problème	N.C. / N.Ö. État sélectionnable-Solid Commutateur 10 V DC 0,01 A max.
Indicateur LED	LED rouge ; 1. Chauffe2. Alarm3. Détection de masquage	LED rouge ; 1. Chauffe2. Alarm3. Détection de masquage+LED Jaune ; 1. Chauffe2. Détection de hyperfréquence
	(Interrupteur DIP ON ou Test de marche)
Température de fonctionnement	-20 °C à +60 °C(-4°F à +140°F)	-20 °C à +45 °C(-4°F à +113°F)
Humidité	95% max.
Protection Internationale	IP55
Montage	Mur, poteau (extérieur, intérieur)
Hauteur de montage	0,8 à 1,2 m ( 2'7" à 4")
	sèo).zo 6,71( g 005 ).zo 4,91( g
Accessoires	Connecteur pour POWER et ALARM, Connecteur pour TROUBLE,Bandes velcro, Vis (4 x 20 mm) x 2, joint de masquage x 3

- Les spécifications et design sont sujets à modifications sans information préalable de notre part.

- Ces appareils sont conçus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion.
