Type de produit	Détecteur de mouvement extérieur, modèle WXSMW (versions WXS-RAM et WXS-RDAM-X5)
Méthode de détection	Infrarouge passif (PIR) pour WXS-RAM ; PIR + hyperfréquence pour WXS-RDAM-X5
Portée PIR (montage haute)	9,0 m (30 pieds), angle 180°
Portée PIR (montage faible)	2,5 à 12 m (ajustement continu)
Zones de détection PIR	Montage haute : 14 paires horizontales, 4 couches verticales ; montage faible : 14 paires horizontales, 2 couches verticales
Vitesse détectable	0,3 à 2,0 m/s
Sensibilité	2,0 °C (3,6 °F) à 0,6 m/s ; sélectionnable individuellement par côté
Alimentation	3,0 à 3,6 Vcc batterie lithium
Consommation en veille	19 μA (WXS-RAM) / 24 μA (WXS-RDAM-X5)
Consommation max (alarme)	4 mA à 12 Vcc
Période d'alarme	2,0 ± 0,1 s
Température de fonctionnement	-30 °C à +60 °C (WXS-RAM) / -20 °C à +45 °C (WXS-RDAM-X5)
Humidité	95 % max.
Indice de protection	IP55
Poids	730 g (WXS-RAM) / 770 g (WXS-RDAM-X5)
Hauteur de montage	Montage haute : 2,0 m ; montage faible : 0,8 à 1,2 m
Type de montage	Mur ou poteau (extérieur ou intérieur)
Sorties d'alarme	3 sorties (R, L, Problème) : commutateur solide 10 Vcc, 0,01 A max., sélectionnables N.O./N.C.
Indicateur LED	Rouge (chauffe, alarme, masquage, réglage High mount) ; Jaune (chauffe, détection hyperfréquence pour RDAM)
Accessoires inclus	Connecteurs (alimentation, alarme, problème), bandes Velcro, plaques de masquage (×5), vis de montage, vis de blocage

FOIRE AUX QUESTIONS - WXSMW OPTEX

Quelle est la différence entre les modèles WXS-RAM et WXS-RDAM-X5 ?

Le WXS-RAM est un détecteur à infrarouge passif (PIR), tandis que le WXS-RDAM-X5 combine PIR et hyperfréquence pour une double détection, réduisant les fausses alarmes.

Quel type de batterie utiliser ?

Utilisez une batterie lithium de 3,0 à 3,6 Vcc. La consommation en veille est très faible (19 μA pour le RAM).

Quelle est la portée de détection maximale ?

En montage haute (2,0 m), la portée est fixe à 9,0 m. En montage faible (0,8-1,2 m), elle est réglable de 2,5 à 12 m.

Comment régler la sensibilité ?

La sensibilité est réglable individuellement pour chaque côté (gauche et droite) à l’aide de commutateurs sur le détecteur. Elle est normalement de 2,0 °C à 0,6 m/s.

Peut-on utiliser ce détecteur en intérieur ?

Oui, le détecteur peut être monté en extérieur comme en intérieur. Il est certifié IP55 pour une utilisation en extérieur.

Comment installer le détecteur sur un poteau ?

Utilisez un ruban métallique d’une largeur maximale de 23 mm (1 pouce) pour fixer le détecteur au poteau. Assurez-vous que le support est solide.

Que signifie le clignotement des LEDs ?

La LED rouge clignote pendant la chauffe, en alarme, en détection de masquage ou en réglage High mount. La LED jaune (sur RDAM) clignote pendant la chauffe ou lors d’une détection hyperfréquence.

Comment nettoyer et entretenir le détecteur ?

Nettoyez régulièrement la façade avec un chiffon doux et sec. Évitez les produits abrasifs. Vérifiez que les vis de fixation sont serrées et que la batterie est en bon état.

Quelles sont les conditions de température pour le fonctionnement ?

Le WXS-RAM fonctionne de -30 °C à +60 °C ; le WXS-RDAM-X5 fonctionne de -20 °C à +45 °C. Les batteries peuvent avoir une plage plus restreinte.

Comment tester le détecteur après installation ?

Utilisez le mode Test de marche : la LED rouge clignote à chaque détection. Vous pouvez aussi vérifier les sorties d’alarme avec un multimètre (commutateur 10 Vcc, 0,01 A max.).

MODE D'EMPLOI WXSMW OPTEX

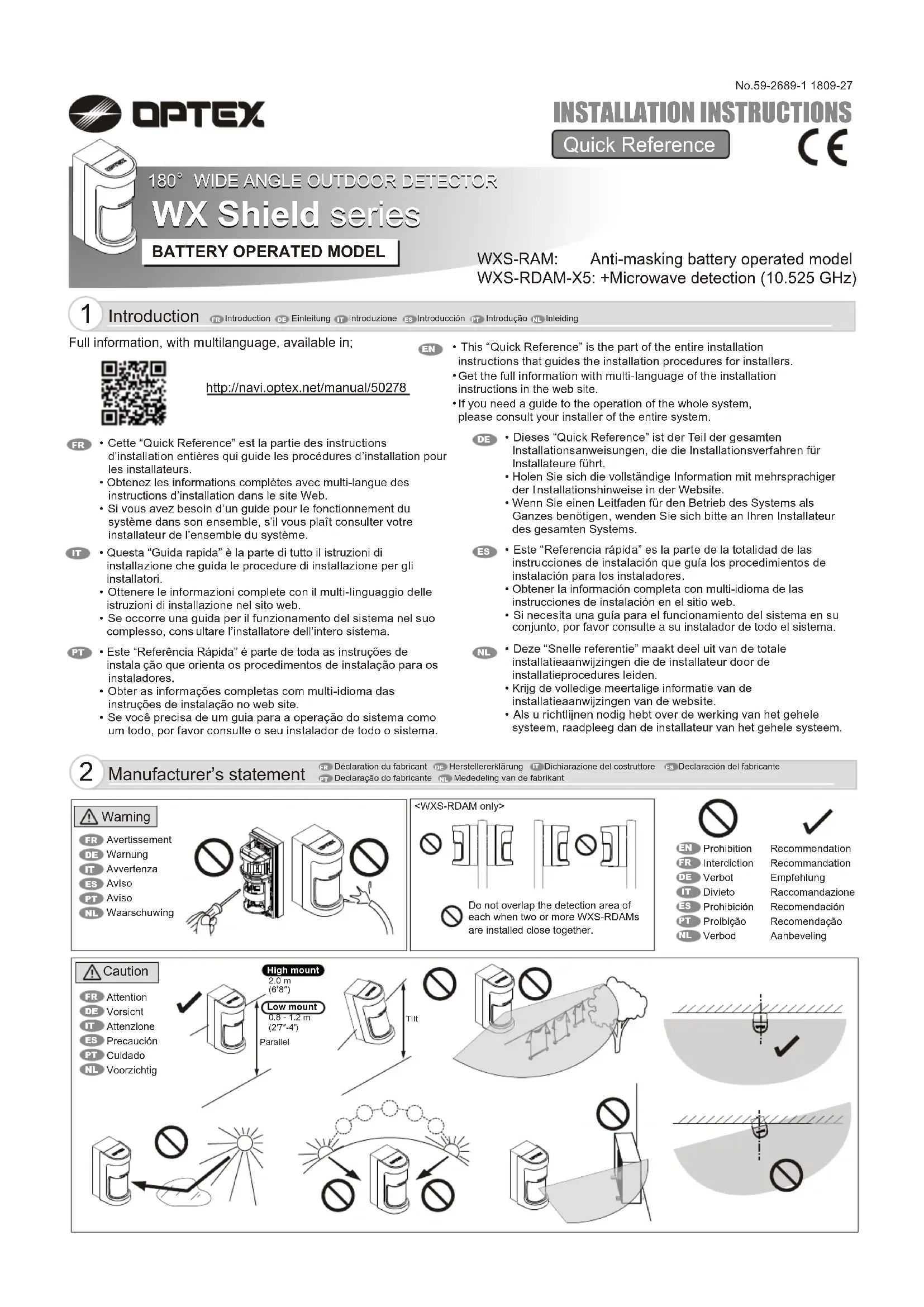

FR - Cette "Quick Reference" est la partie des instructions d'installation complètes qui guide les procédures d'installation pour les installateurs.

FR Déclaration du fabricant

Unité : années (environ)

Comment positionner une batterie

FR Montage sur poteau DE Pfostenmontage Montaggio su palo ES Montaje en poste Montagem no poste NA Paalmonlage

Ruban metallique 23 mm (1 pouce) de largeur Metallband 23 mm (1 Zoll) in der Breite Metal band 23 mm (1 police) di larghezza Banda de metal 23 mm (1 pulgada) de ancho Banda de metal 23 mm (1 polegada) de largura Metalen band 23 mm (1 inch) breed

FR Assemblage et câblage Assemblaggio e collegamenti Assembléia e fiçao

R Soulevez pour enlever avec un tournevis,

lorsque l'unité principale est attrapée par

une insertion d'inclinaison.

Avec le volet d'ajustement de zone

R Réglages des interrupteurs E8 Ajuste del commutateur

WXS-RAM	1234				568		7
WXS-RDAM	1234				5	6	7	8
Article LED		Alarme et problème	Individuelles	Complage d'impulsions	PIR immunité	Minutierie d'économie des batteries	Jour/Nuit	Anti-masquage
ON ON N.O.			ON	1	Immunité	5 sec.	*Null uniquement	ON
OFF	OFF N.O.		OFF	2	Normal	120 sec.	Jour et nuit	OFF

9	10 12	11
Hyperfréquence			Usage lûur
Distance (Gauche)	Distance (Droite)	Immunité
Longue	Longue	Immunité
Court	Court	Normal

L'alarme émet uniquement lorsque l'éclairage ambiant devient nombre dans "Nuit uniquement".

Modèle		WXS-RAM	WXS-RDAM-X5
Méthode de détention		Infrarouge passif	Infrarouge passif et hyperfréquence
Couverture PIR		Montage haute: 9,0 m (30') 180°de largeurMontage faible: 12,0 m (40') 180°de largeur
Zone de PIR		Montage haute: Horizontal 14 paires, verticale 4 couchesMontage faible: Horizontal 14 paires, verticale 2 couches
Limits de distance PIR		Montage haute: 9,0 m (fixé)Montage faible: 2,5 à 12 m (ajustement continu)
Vitesse déetectable		0,3 à 2,0 m/s (1' à 67" /s)
Sensibilité		2,0 °C (3,6°F) à 0,6 m/sSélectionnable pour chaque côte individuellement
Alimentation		3,0 à 3,6 Vcc batterie lithium
Consommation de courant(sauf test de marche)		19 μA en voille4 mA max. à 12 Vcc	24 μA en voillemA max. à 12 Vcc
Période d'alarme		2,0 ± 0,1 s
Période de chauffe		60 s ou moins (Clignote LED)
Sortie d'alarme (R)		Solid commutateur 10 Vcc 0,01 A max.[Individual;Gauge ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie d'alarme (L)		Solid commutateur 10 Vcc 0,01 A max.[Individual;Drolle ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie problème(avec autoprotection)		Solid commutateur 10 Vcc 0,01 A.max.[N.O. ou N.C.] sont sélectionnables
Indicateur LED	Rouge	1. Chauffe 2. Alarm 3. Détction de masquage4. "High mount" réglages (Lorsque l'interruptions du autoprotection est activé, le voyant clignote s'il s'agit du réglage "High mount")
	Jaune	-	1. Chauffe2. Détction de hyperfréquence
Température defonctionnement(sauft batterie)		-30°C à +60°C (-22°F à +140°F)	-20°C à +45°C (-4°F à +113°F)
Humidité		95% max.
Protection Internationale		IP 55
Mounting		Mur, poteau (extérieur, interieur)
Hauteur de montage		Montage haute: 2,0 m (6' 7")Montage faible: 0,8 à 1,2 m (2" 7" à 4")
Poids		730 g (25,8 oz.)	770 g (27,2 oz.)
Accessories		[1] Connecteur pour ALIMENTATION et ALARMÉ (R)[2] Connecteur pour ALARMÉ (L)[3] Connecteur pour PROBLÉME[4] Bandes Velcro[5] Plaque de masquage x 5[6] Vis de montage (4 x 20 mm) x 2[7] Vis de blocage x 1

• Les spécifications et design sont sujets à modifications sans information préalable de notre part.
• Ces appareils sont conçus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion.
