Type de produit	Alimentation à découpage
Marque	Monacor
Modèle	PSS1000E
Tension d'entrée	100–240 V ~, 50/60 Hz
Tension de sortie	Réglable : 3,0 / 4,5 / 5,0 / 6,0 / 7,5 / 9,0 / 12,0 V CC
Courant de sortie maximal	1,0 A
Protection	Court-circuit, surcharge, surchauffe
Consommation en veille	< 0,10 W
Adaptateurs fournis	7 adaptateurs : jack 2,5 mm, 3,5 mm ; fiches 2,35/0,75 mm, 3,5/1,35 mm, 5,0/2,1 mm, 5,5/2,1 mm, 5,5/2,5 mm
Sélection de tension	Par interrupteur rotatif avec clé fournie
Indicateur de fonctionnement	LED rouge
Polarité réversible	Oui, via adaptateur orientable
Utilisation	Intérieur uniquement
Température ambiante	0–40 °C
Nettoyage	Chiffon sec et doux
Conformité	Directives UE (symbole CE)
Élimination	Conformément aux directives locales

FOIRE AUX QUESTIONS - PSS1000E Monacor

Comment régler la tension de sortie ?

Utilisez la clé fournie pour tourner l'interrupteur rotatif (repère 3) sur la tension souhaitée parmi les 7 positions disponibles : 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V, 9,0 V ou 12,0 V. Assurez-vous que la tension correspond à celle de l'appareil à alimenter.

Quels adaptateurs sont fournis avec le PSS1000E ?

7 adaptateurs sont fournis : 2 fiches jack mâles (2,5 mm et 3,5 mm) et 5 fiches d'alimentation (2,35/0,75 mm, 3,5/1,35 mm, 5,0/2,1 mm, 5,5/2,1 mm, 5,5/2,5 mm). Chaque adaptateur est identifié par une lettre (A, B, S, H, D, E, G).

Comment choisir le bon adaptateur pour mon appareil ?

Mesurez le diamètre extérieur et intérieur de la prise d'alimentation de votre appareil. Reportez-vous au tableau de la notice pour trouver l'adaptateur correspondant. Vérifiez également la polarité requise (pôle plus à la pointe ou au contact intérieur).

Que signifie la LED rouge sur l'alimentation ?

La LED rouge indique que l'alimentation est branchée sur le secteur et fonctionne correctement. Si elle ne s'allume pas, vérifiez le branchement secteur et l'état de l'appareil.

Puis-je utiliser l'alimentation à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Protégez-le des éclaboussures, de l'humidité élevée et de la chaleur (température ambiante 0–40 °C).

Que faire en cas de court-circuit ?

L'alimentation est protégée contre les courts-circuits. En cas de court-circuit, débranchez immédiatement l'appareil du secteur et vérifiez les connexions. Si le problème persiste, faites vérifier l'appareil par un technicien spécialisé.

Comment nettoyer l'alimentation ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau pour éviter d'endommager l'appareil.

Quelle est la consommation en veille ?

La consommation en veille est inférieure à 0,10 W, ce qui permet une économie d'énergie lorsque l'appareil relié est éteint.

L'appareil est-il protégé contre les surcharges ?

Oui, l'alimentation dispose d'une protection contre les surcharges et les surchauffes. En cas de dépassement du courant maximal (1,0 A), l'alimentation s'éteint automatiquement.

Que faire si l'appareil ne fonctionne plus ?

Débranchez immédiatement le cordon secteur. Vérifiez que la tension sélectionnée correspond à votre appareil et que l'adaptateur est correctement orienté. Si le problème persiste, contactez un technicien spécialisé pour réparation. N'ouvrez jamais l'appareil vous-même.

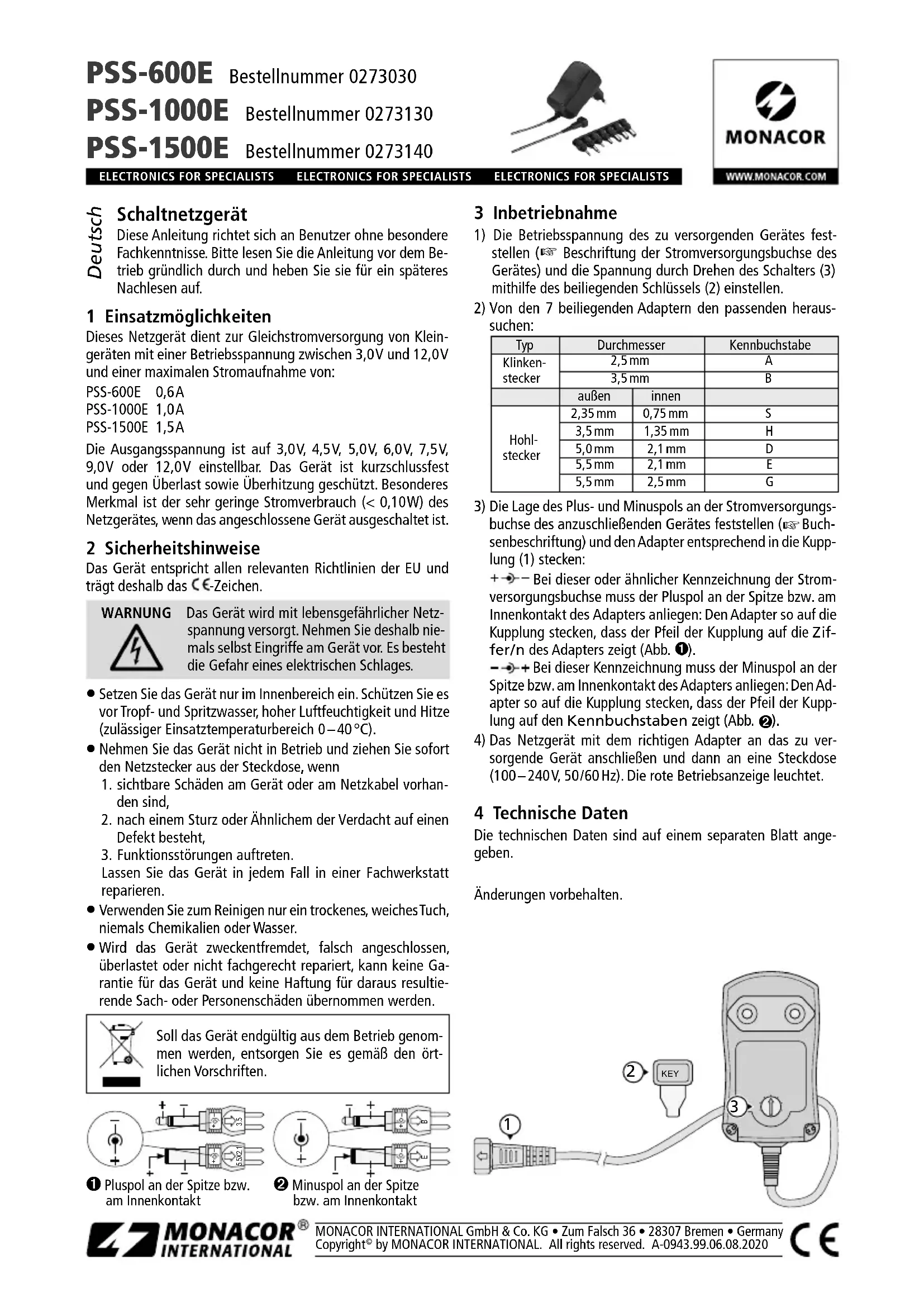

MODE D'EMPLOI PSS1000E Monacor

Alimentation à découpage

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.

1 Possibilités d'utilisation

Cette alimentation permet d'alimenter en courant continu de petits appareils avec une tension d'alimentation entre 3,0V et 12,0V et une consommation maximale de :

PSS-600E 0,6A

PSS-1000E 1,0A

PSS-1500E 1,5A

La tension de sortie est réglable sur 3,0V, 4,5V, 5,0V, 6,0V, 7,5V, 9,0V ou 12,0V. L'alimentation est protégée contre les courts-circuits, surcharges et surchauffes. Caractéristique particulière : la très faible consommation (< 0,10W) de l'alimentation lorsque l'appareil relié est éteint.

2 Conseils de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CE.

Avertissement

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0–40°C).
• Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :
• l'appareil présente des dommages visibles.
• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
• des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

① Pôle plus à la pointe ou au contact intérieur

② Pôle moins à la pointe ou au contact intérieur

3 Fonctionnement

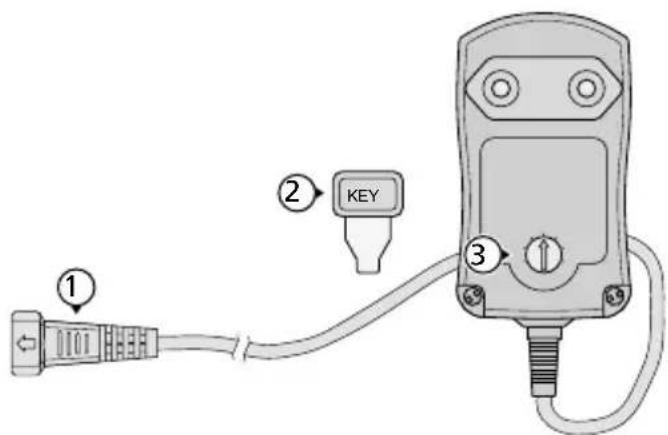

1) Déterminez la tension d'alimentation de l'appareil à alimenter (repérage sur la prise d'alimentation de l'appareil) et réglez la tension en tournant l'interrupteur (3) à l'aide de la clé livrée (2). 2) Déterminez, parmi les 7 adaptateurs livrés, celui qui convient :

Type	Diamètre		Repère
fiche jack mâle	2,5 mm		A
	3,5 mm		B
	extérieur	intérieur
fiche alimentation	2,35 mm	0,75 mm	S
	3,5 mm	1,35 mm	H
	5,0 mm	2,1 mm	D
	5,5 mm	2,1 mm	E
	5,5 mm	2,5 mm	G

3) Déterminez la position du pôle plus et du pôle moins sur la prise d'alimentation de l'appareil à relier (repère lettre sur la prise) et placez l'adaptateur correspondant dans la prise (1) :

+→-- Avec ce repère ou un semblable de la prise d'alimentation, le pôle plu e(s) chiffre(s) de l'adaptateur (schéma ①).

→ + Avec ce repère, le pôle moins doit être à la pointe ou au contact intérieur de l'adaptateur : reliez l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers la lettre repère (schéma ②).

4) Reliez l'alimentation avec l'adaptateur adéquat à l'appareil à alimenter puis à une prise secteur 100–240V, 50/60Hz. La LED rouge, témoin de fonctionnement, brille.

4 Caractéristiques techniques

Vous trouverez les caractéristiques techniques sur une feuille distincte.

Tout droit de modification réservé.
