| Type de produit | Alimentation à découpage |
| Tension d'entrée | 100 – 240 V CA, 50/60 Hz |
| Tension de sortie réglable | 5,0 V / 6,0 V / 7,5 V / 9,0 V / 12,0 V / 13,5 V / 15,0 V CC |
| Courant de sortie max. | 3 A (5 – 12 V) / 2,4 A (13,5 – 15 V) |
| Consommation en veille | < 0,10 W |
| Protection | Courts-circuits, surcharges, surchauffes |
| Adaptateurs inclus | 7 adaptateurs (fiches jack et alimentation de différents diamètres) |
| Clé de réglage | Incluse pour sélectionner la tension |
| Indicateur de fonctionnement | LED rouge |
| Sélection de polarité | Par orientation de l'adaptateur (flèche vers le nombre ou la lettre) |
| Température ambiante | 0 – 40 °C |
| Utilisation | Intérieur uniquement |
| Nettoyage | Chiffon sec et doux, sans produits chimiques ni eau |
| Réparations | Doivent être effectuées par un technicien spécialisé |
FOIRE AUX QUESTIONS - PSS3000E Monacor
Questions des utilisateurs sur PSS3000E Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice PSS3000E - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PSS3000E de la marque Monacor.

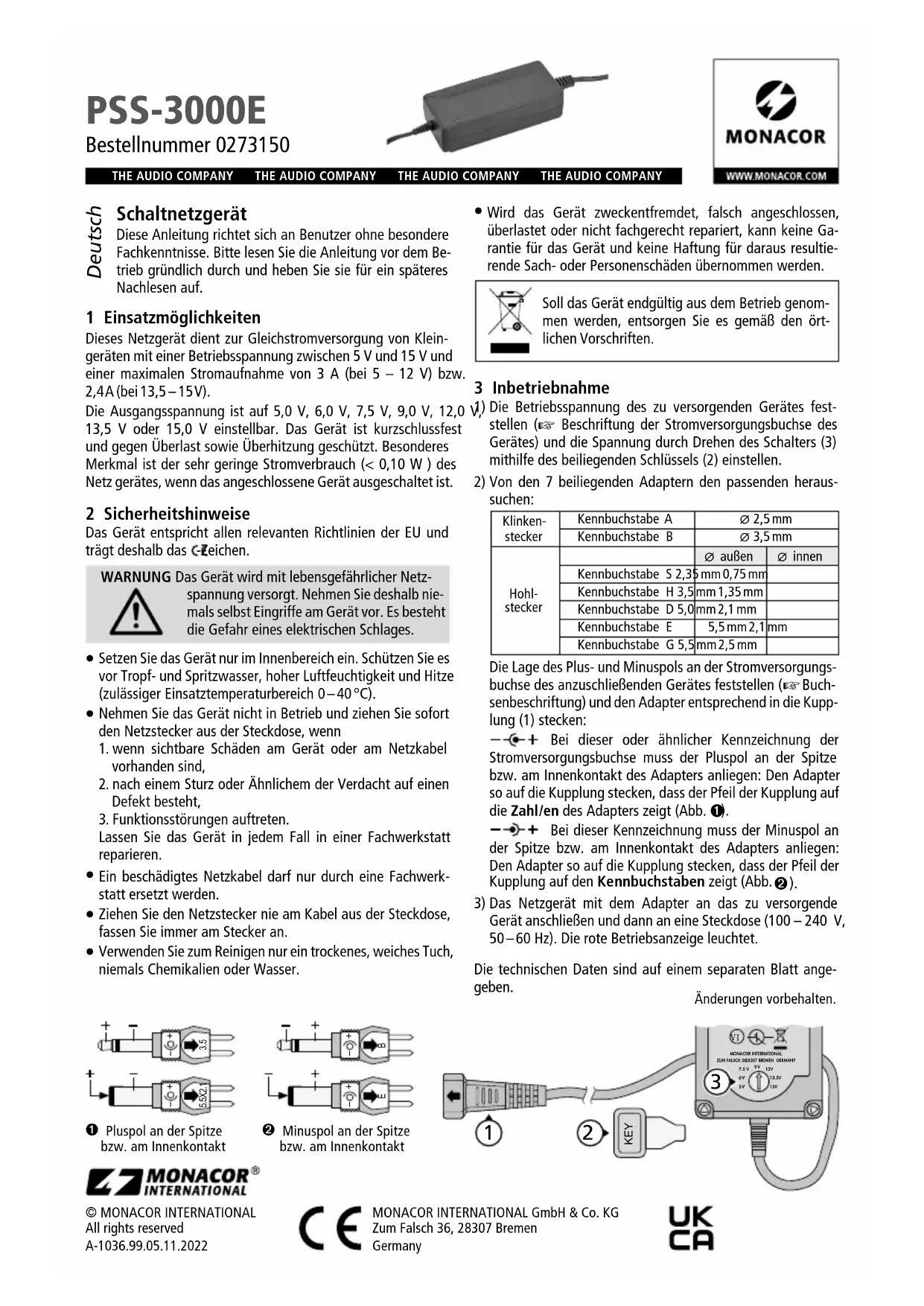

MODE D'EMPLOI PSS3000E Monacor
-Alimentation à découpage
France Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.
1 Possibilités d'utilisation
Cette alimentation permet d'alimenter en courant continu de petits appareils avec une tension d'alimentation entre 5 V et 15 V et une consommation maximale de 3 A (à 5 – 12 V) ou 2,4 A (à 13,5–15 V).
La tension de sortie est réglable sur 5,0 V, 6,0 V, 7,5 V, 9,0 V, 12,0 V, 13,5 V ou 15,0 V. L'alimentation est protégée contre les courts-circuits, surcharges et surchauffes. Caractéristique particulière : la très faible consommation (< 0,10 W) de l'alimentation lorsque l'appareil relié est éteint.
2 Conseils de sécurité
Cet appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CE.
AVERTISSEMENT : L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0–40°C).
- Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :
- l'appareil ou le cordon secteur présente des dommages visibles.
- après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
- des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
- Tout cordon secteur endommagé ne doit être remplacé que par un technicien spécialisé.
- Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
- Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
① Pôle plus à la pointe ou au contact intérieur
② Pôle moins à la pointe ou au contact intérieur
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
3 Fonctionnement

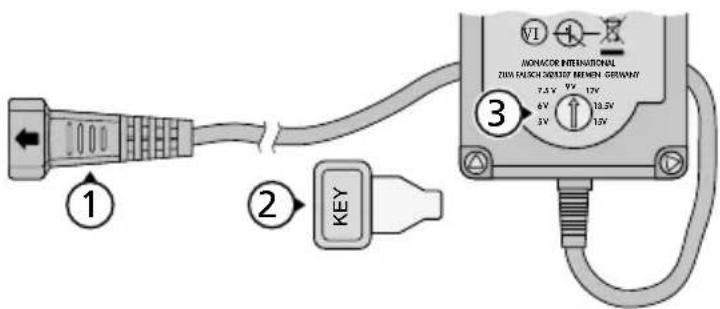

1) Déterminez la tension d'alimentation de l'appareil à alimenter (repérage sur la prise d'alimentation de l'appareil) et réglez la tension en tournant l'interrupteur (3) à l'aide de la clé livrée (2). 2) Déterminez, parmi les 7 adaptateurs livrés, celui qui convient :
| fiche jack mâle | lettre repère A | 2,5 mm | |
| lettre repère B | 3,5 mm | ||
| fiche alimentation | extérieur | intérieur | |
| lettre repère S 2 | 35 mm 0,75 m | m | |
| lettre repère H 3 | 5 mm 1,35 mm | ||
| lettre repère D 5 | 0 mm 2,1 mm | ||
| lettre repère E 5 | 5 mm 2,1 mm | ||
| lettre repère G 5 | 5 mm 2,5 mm | ||
3) Déterminez la position du pôle plus et du pôle moins sur la prise d'alimentation de l'appareil à relier (repère sur la prise) et placez l'adaptateur correspondant dans la prise (1) :
- Avec ce repère ou un semblable de la prise d'alimentation, le pôle plus doit être à la pointe ou au contact intérieur de l'adaptateur : reliez l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers le(s) nombre(s) de l'adaptateur (schéma ①). →→+ Avec ce repère, le pôle moins doit être à la pointe ou au contact intérieur de l'adaptateur : reliez l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers la lettre repère (schéma ②).
4) Reliez l'alimentation avec l'adaptateur à l'appareil à alimenter puis à une prise secteur 100 – 240 V, 50 – 60 Hz. La LED rouge, témoin de fonctionnement, brille.
Vous trouverez les caractéristiques techniques sur une feuille distincte.
Tout droit de modification réservé.
