PSS1500E - Commutateur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation à découpage (commutateur)
Marque	Monacor
Modèle	PSS1500E
Tension d'entrée	100-240 V ~ 50/60 Hz
Tension de sortie réglable	3,0 / 4,5 / 5,0 / 6,0 / 7,5 / 9,0 / 12,0 V
Courant de sortie max	1,5 A
Protections	Court-circuit, surcharge, surchauffe
Consommation en veille	< 0,10 W
Adaptateurs inclus	7 adaptateurs : fiches jack 2,5 mm (A), 3,5 mm (B), alimentation 2,35×0,75 mm (S), 3,5×1,35 mm (H), 5,0×2,1 mm (D), 5,5×2,1 mm (E), 5,5×2,5 mm (G)
Témoin de fonctionnement	LED rouge
Utilisation	Intérieur uniquement
Température ambiante	0-40 °C
Humidité	Protégé contre les éclaboussures et projections d'eau, éviter l'humidité élevée
Nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Élimination	Conformément aux directives locales (DEEE)
Sécurité	Ne pas ouvrir, tension dangereuse ; débrancher en cas de dommage ou dysfonctionnement
Couleur	Non spécifié (typiquement noir)

FOIRE AUX QUESTIONS - PSS1500E Monacor

Comment régler la tension de sortie sur le Monacor PSS1500E ?

Utilisez la clé fournie (2) pour tourner l'interrupteur (3) sur la tension souhaitée : 3,0V, 4,5V, 5,0V, 6,0V, 7,5V, 9,0V ou 12,0V. Vérifiez la tension requise par votre appareil avant de brancher.

Quel adaptateur choisir parmi les 7 fournis ?

Sélectionnez l'adaptateur dont le diamètre extérieur et intérieur correspond à la prise d'alimentation de votre appareil. Reportez-vous au tableau dans la notice : par exemple, fiche jack 2,5 mm (repère A), 3,5 mm (B), etc.

Comment déterminer la polarité correcte pour brancher l'adaptateur ?

Observez le symbole sur la prise de l'appareil : si le pôle plus doit être à la pointe (schéma ①), tournez l'adaptateur pour que la flèche de la pointe pointe vers le(s) chiffre(s). Si le pôle moins doit être à la pointe (schéma ②), la flèche doit pointer vers la lettre repère.

Que faire si la LED témoin ne s'allume pas ?

Vérifiez que l'alimentation est branchée sur une prise secteur fonctionnelle (100-240V) et que le cordon est bien enfiché. Si rien ne s'allume, l'appareil peut être défectueux ; faites-le réparer par un technicien.

Est-il sûr de laisser l'alimentation branchée en permanence ?

Oui, en veille, la consommation est inférieure à 0,10 W. Cependant, pour une sécurité optimale, débranchez-la si vous ne l'utilisez pas pendant une longue période.

Puis-je utiliser le PSS1500E avec un appareil nécessitant plus de 1,5 A ?

Non, le courant de sortie maximum est de 1,5 A. Une surcharge peut endommager l'appareil et annuler la garantie. Utilisez un modèle adapté (PSS-600E pour 0,6 A, PSS-1000E pour 1,0 A).

Comment nettoyer le Monacor PSS1500E ?

Utilisez un chiffon sec et doux. Ne jamais utiliser de produits chimiques, d'eau ou de liquides, car ils pourraient endommager l'appareil ou provoquer un court-circuit.

Que faire en cas de dysfonctionnement ou après une chute ?

Débranchez immédiatement le cordon secteur. Si l'appareil présente des dommages visibles ou si son fonctionnement est anormal, faites-le réparer par un technicien spécialisé. N'ouvrez jamais l'appareil vous-même.

Puis-je utiliser cet adaptateur à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité, des éclaboussures et de la chaleur excessive (température 0-40°C).

Comment éliminer le Monacor PSS1500E en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) conformément aux réglementations locales.

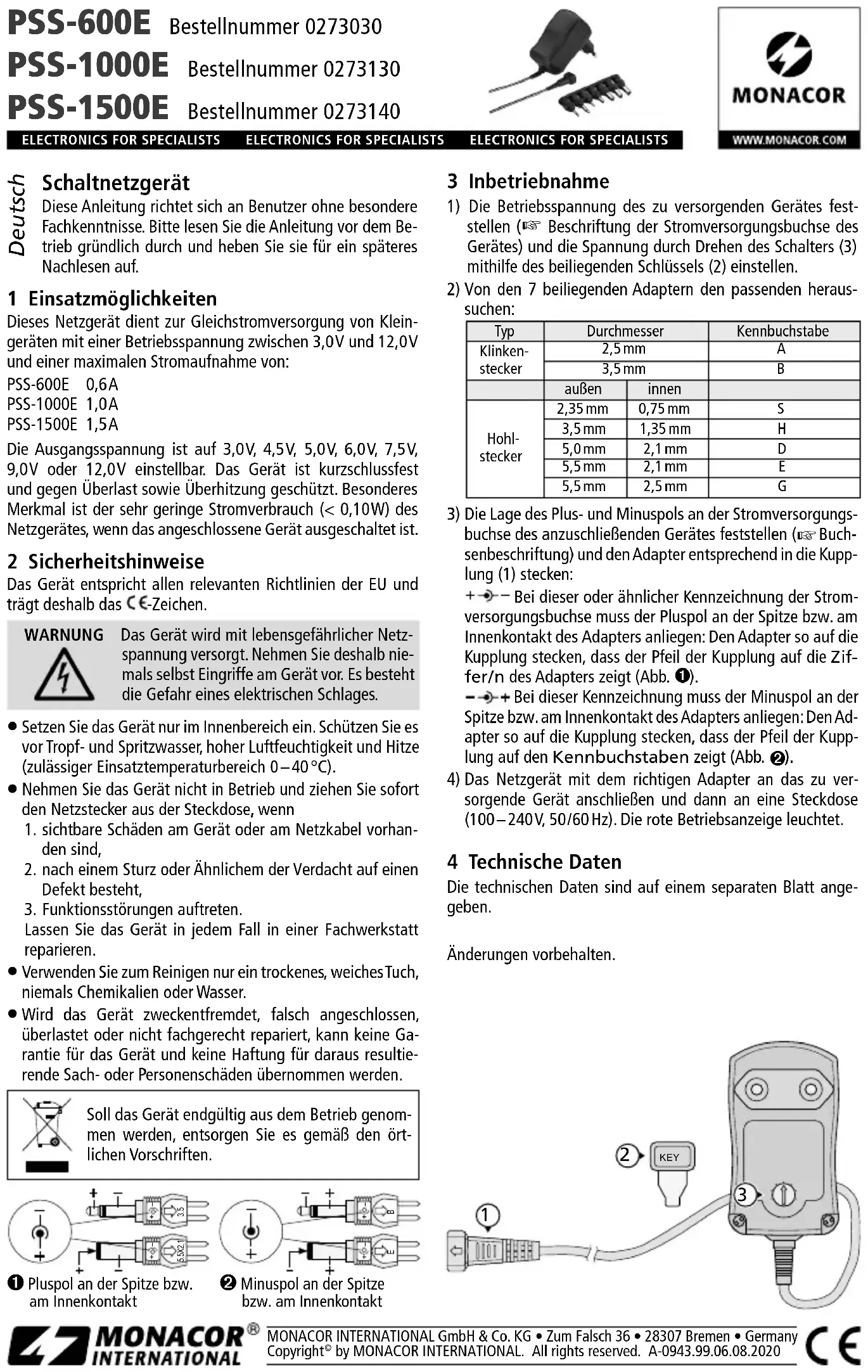

MODE D'EMPLOI PSS1500E Monacor

Alimentation à découpage

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.

1 Possibilités d'utilisation

Cette alimentation permet d'alimenter en courant continu de petits appareils avec une tension d'alimentation entre 3,0V et 12,0V et une consommation maximale de :

PSS-600E 0,6A

PSS-1000E 1,0A

PSS-1500E 1,5A

La tension de sortie est réglable sur 3,0V, 4,5V, 5,0V, 6,0V, 7,5V, 9,0V ou 12,0V. L'alimentation est protégée contre les courts-circuits, surcharges et surchauffes. Caractéristique particulière : la très faible consommation (< 0,10W) de l'alimentation lorsque l'appareil relié est éteint.

2 Conseils de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CE.

Avertissement

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0–40°C).
• Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :
• l'appareil présente des dommages visibles.
• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
• des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

① Pôle plus à la pointe ou au contact intérieur

② Pôle moins à la pointe ou au contact intérieur

3 Fonctionnement

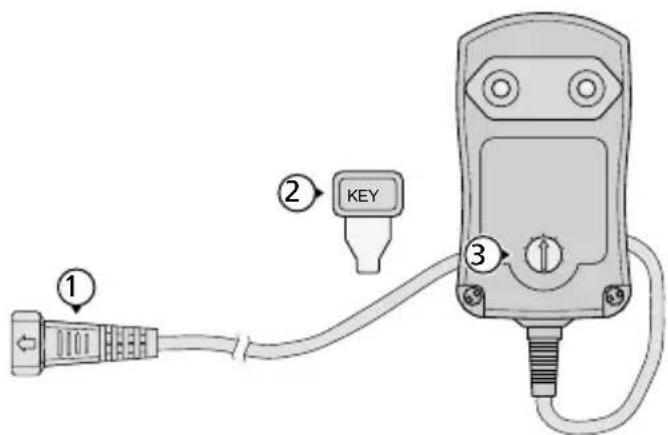

1) Déterminez la tension d'alimentation de l'appareil à alimenter (repérage sur la prise d'alimentation de l'appareil) et réglez la tension en tournant l'interrupteur (3) à l'aide de la clé livrée (2). 2) Déterminez, parmi les 7 adaptateurs livrés, celui qui convient :

Type	Diamètre		Repère
fiche jack mâle	2,5 mm		A
	3,5 mm		B
	extérieur	intérieur
fiche alimentation	2,35 mm	0,75 mm	S
	3,5 mm	1,35 mm	H
	5,0 mm	2,1 mm	D
	5,5 mm	2,1 mm	E
	5,5 mm	2,5 mm	G

3) Déterminez la position du pôle plus et du pôle moins sur la prise d'alimentation de l'appareil à relier (repère lettre sur la prise) et placez l'adaptateur correspondant dans la prise (1) :

+→-- Avec ce repère ou un semblable de la prise d'alimentation, le pôle plu e(s) chiffre(s) de l'adaptateur (schéma ①).

→ + Avec ce repère, le pôle moins doit être à la pointe ou au contact intérieur de l'adaptateur : reliez l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers la lettre repère (schéma ②).

4) Reliez l'alimentation avec l'adaptateur adéquat à l'appareil à alimenter puis à une prise secteur 100–240V, 50/60Hz. La LED rouge, témoin de fonctionnement, brille.

4 Caractéristiques techniques

Vous trouverez les caractéristiques techniques sur une feuille distincte.

Tout droit de modification réservé.

CARTONS ET EMBALLAGE PAPIER À TRIER

Tout droit de modification réservé.
