350iB - Souffleur de feuilles HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur de feuilles sans fil
Marque	Husqvarna
Modèle	350iB
Poids sans batterie	2,8 kg
Type de moteur	BLDC (sans balais) 36 V
Vitesse de l'air maximale	89,4 m/s (200 mi/h)
Volume d'air maximal	22,65 m³/min (800 pi³/min)
Force de soufflage	23,5 N
Batterie compatible	Husqvarna BLi22 (4,2 Ah) ou BLi30 (7,5 Ah) - 36 V Lithium-ion
Chargeur compatible	Husqvarna QC250 (250 W) ou 40-C80 (80 W)
Tube de soufflage	Tube inférieur et tube supérieur assemblés ; buse de haut régime optionnelle
Accessoires inclus	Racloir pour déloger les feuilles
Fonctions principales	Régulateur de vitesse automatique, surcroît de puissance temporaire, gâchette de puissance
Indicateurs LED	Témoin de marche (vert), témoin d'avertissement, indicateur d'état de la batterie
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier la prise d'air, les écrous et les vis
Sécurité	Arrêt automatique si surchauffe ; bouton de déverrouillage batterie ; protection contre les courts-circuits
Température d'utilisation	-10 °C à 40 °C (batterie) ; 5 °C à 40 °C (chargeur)
Température de stockage batterie	5 °C à 25 °C
Garantie	Consulter le manuel ou le revendeur

FOIRE AUX QUESTIONS - 350iB HUSQVARNA

Comment assembler les tubes du souffleur 350iB ?

Fixez le tube inférieur au tube supérieur jusqu'à ce que la patte s'enclenche dans le trou. Appliquez un lubrifiant à base d'eau sur les extrémités pour faciliter l'assemblage. Pour un débit d'air plus élevé, fixez la buse de haut régime au tube inférieur.

Quelle batterie utiliser avec le Husqvarna 350iB ?

Utilisez uniquement des batteries Husqvarna rechargeables approuvées, comme la BLi22 (4,2 Ah) ou la BLi30 (7,5 Ah). La batterie est cryptée et ne doit être utilisée qu'avec des produits Husqvarna.

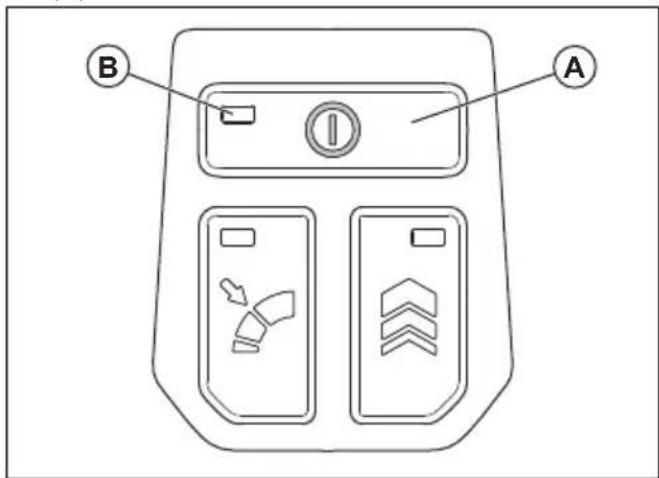

Comment mettre en marche et arrêter le souffleur ?

Pour mettre en marche, appuyez sur le bouton d'alimentation jusqu'à ce que la DEL verte s'allume. Utilisez la gâchette pour contrôler la vitesse. Pour arrêter, relâchez la gâchette, puis maintenez le bouton d'alimentation enfoncé jusqu'à ce que la DEL s'éteigne. Retirez ensuite la batterie.

Puis-je utiliser le souffleur sous la pluie ?

Non, n'utilisez jamais le produit sous la pluie ou dans des conditions humides. Le produit et la batterie ne sont pas étanches. Rangez-les toujours à l'intérieur dans un endroit sec.

Quelle est la distance de sécurité à respecter ?

Assurez-vous qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le fonctionnement. Si plusieurs opérateurs travaillent dans la même zone, la distance de sécurité doit être d'au moins 15 mètres.

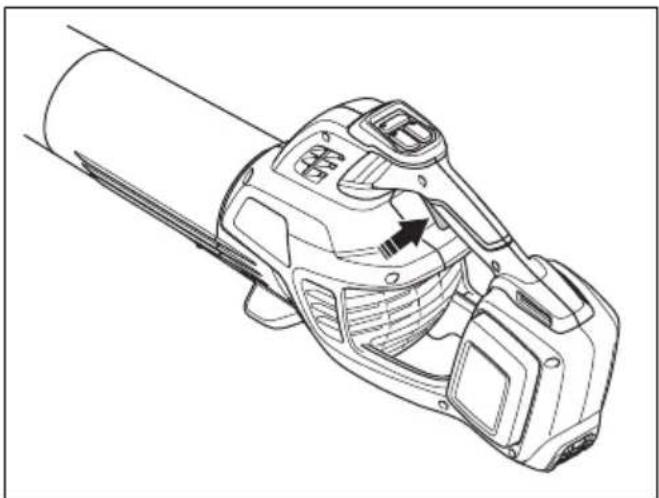

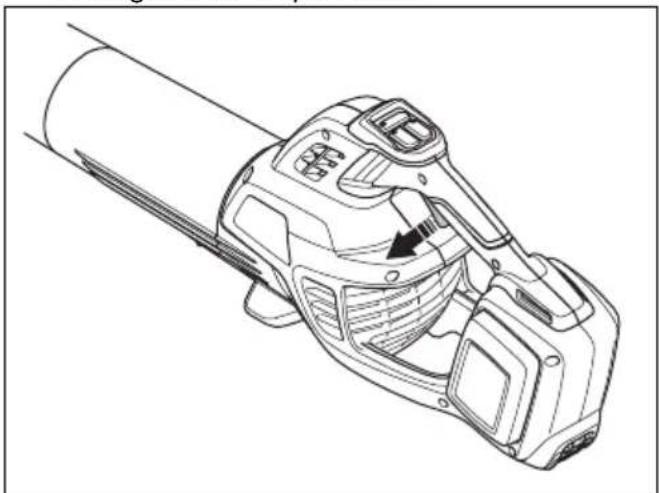

Comment régler le débit d'air ?

Appuyez sur la gâchette de puissance au débit souhaité, puis appuyez sur le bouton du régulateur de vitesse pour verrouiller ce débit. La DEL s'allume. Pour revenir en mode variable, reappuyez sur le bouton du régulateur. Utilisez le bouton de surcroît de puissance pour un débit maximal temporaire.

Que faire si la batterie est trop chaude ou trop froide ?

Si la DEL d'avertissement de la batterie clignote, la batterie est hors plage de température. Laissez-la refroidir ou réchauffer jusqu'à ce qu'elle atteigne une température comprise entre -10 °C et 40 °C avant de l'utiliser ou de la charger.

Comment nettoyer le souffleur et la batterie ?

Nettoyez le produit, la batterie et le chargeur avec un chiffon sec et propre. Ne jamais utiliser d'eau. Gardez les chemins de guidage de la batterie propres et les bornes exemptes de saleté.

Quels sont les accessoires disponibles pour le 350iB ?

Le souffleur est livré avec un racloir pour déloger les feuilles. Vous pouvez également acheter une buse de haut régime pour augmenter le débit d'air. Utilisez uniquement des accessoires d'origine Husqvarna.

Comment entreposer le souffleur et la batterie à long terme ?

Chargez la batterie entre 30% et 50% avant stockage. Rangez-la dans un endroit sec, à l'abri du gel, entre 5°C et 25°C. Entreposez le chargeur entre 5°C et 45°C. Nettoyez le produit et effectuez un entretien complet avant un stockage prolongé.

MODE D'EMPLOI 350iB HUSQVARNA

FR-CA Manuel d'utilisation 36-54

Contents

Introduction.... 2

Safety....4

Assembly.... 10

Operation.... 11

Maintenance.... 14

Troubleshooting.... 15

18. Boquilla de régimen alto

19. Herramienta raspadora

20. Tubo superior

Fonctionnement.... 47

Entretien.... 50

Dépannage.... 51

Transport, entreposage et mise au rebut....52

Caractéristiques techniques.... 53

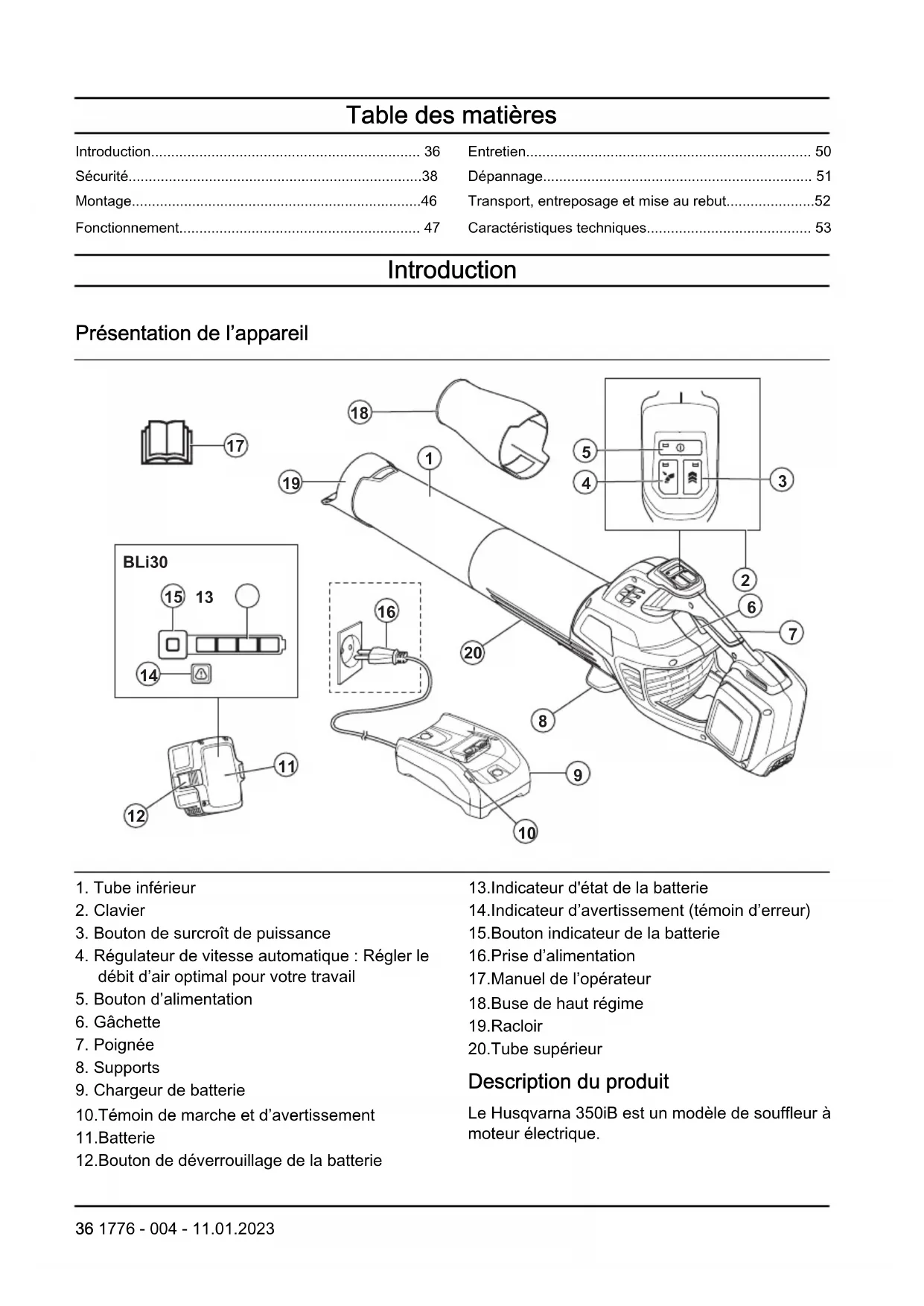

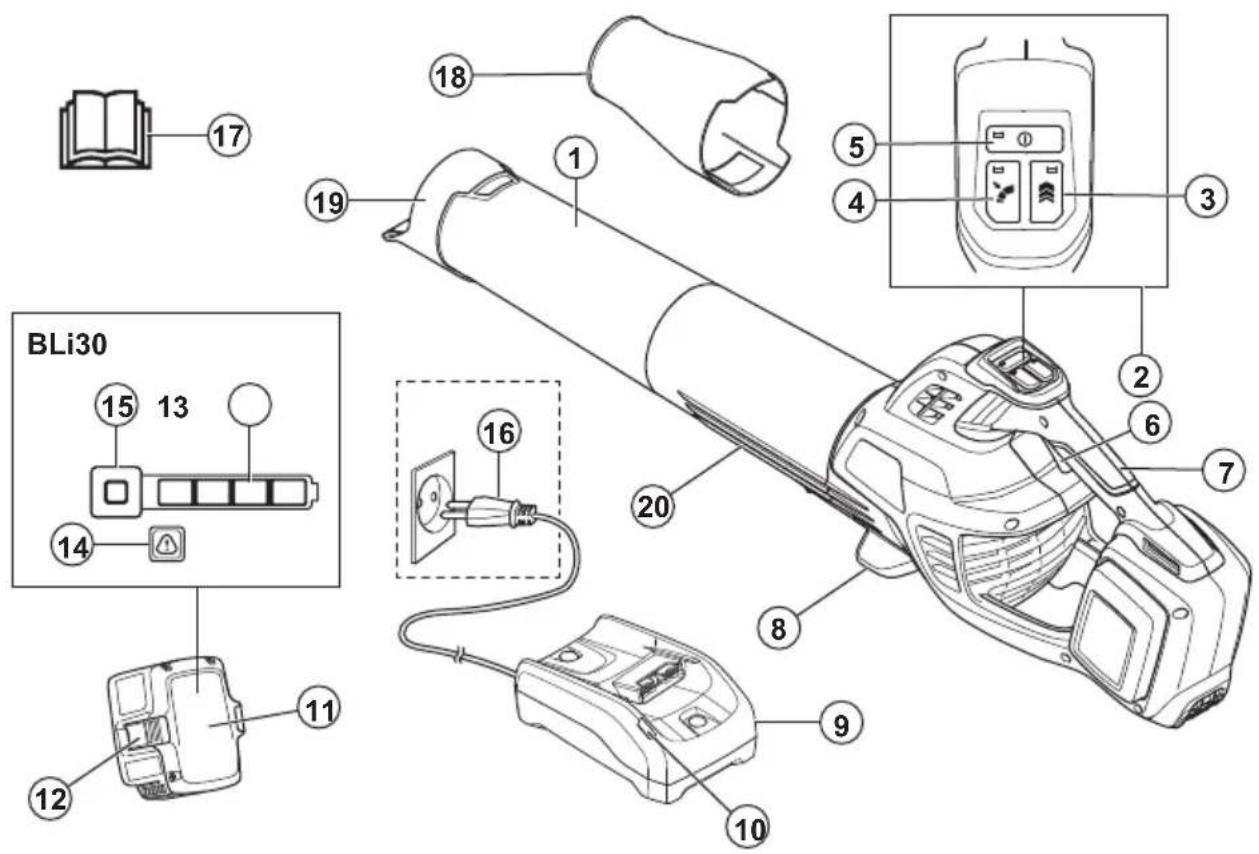

Présentation de l'appareil

BLi30 15 13 14 12 11 19 18 1 ① ⑤ ④ ③ ② ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬

1. Tube inférieur
2. Clavier
3. Bouton de surcroît de puissance
4. Régulateur de vitesse automatique : Régler le débit d'air optimal pour votre travail
5. Bouton d'alimentation
6. Gâchette
7. Poignée
8. Supports
9. Chargeur de batterie
10. Témoin de marche et d'avertissement

11. Batterie

1. Bouton de déverrouillage de la batterie
2. Indicateur d'état de la batterie
3. Indicateur d'avertissement (témoin d'erreur)

15. Bouton indicateur de la batterie

1. Prise d'alimentation

17. Manuel de l'opérateur

18. Buse de haut régime

19. Racloir

20. Tube supérieur

Description du produit

Le Husqvarna 350iB est un modèle de souffleur à moteur électrique.

Nous avons une politique de développement continu et nous réservons donc le droit de modifier la conception et l'apparence des produits sans préavis.

Utilisation prévue

Ce produit est conçu pour souffler les feuilles et d'autres débris des pelouses, des sentiers, des routes bitumées et d'autres surfaces du même genre.

Symboles figurant sur le produit

AVERTISSEMENT! Risque de blessure grave ou de décès de l'utilisateur ou d'autres personnes. Faire attention et utiliser le produit correctement.

Lire attentivement le manuel d'utilisation et bien comprendre les directives avant d'utiliser le produit.

Utiliser un dispositif de protection pour les oreilles et des lunettes de protection homologués. Si l'environnement contient de la poussière, utiliser un masque respiratoire.

Porter des bottes et des gants de protection homologués. Porter des manches longues et des pantalons longs.

Garder les cheveux au-dessus des épaules.

Ne pas laisser, remiser ou utiliser le produit sous la pluie ou dans des conditions humides.

Ne pas porter de bijou lors de l'utilisation du produit.

L'utilisateur doit s'assurer qu'aucune personne ou aucun animal ne s'approche à moins de 15 mètres. Lorsque plusieurs utilisateurs travaillent sur le même lieu de travail, il faut garder une distance de sécurité d'au moins 15 mètres. Le souffleur peut projeter violemment des objets qui peuvent rebondir. Cela peut provoquer des lésions oculaires graves si l'équipement de sécurité recommandé n'est pas utilisé.

Courant continu.

Le produit ou l'emballage du produit n'est pas un déchet domestique. Recycler dans un centre de recyclage pour équipements électriques et électroniques.

yywwxxxxx La

plaque signalétique ou l'impression au laser indique le numéro de série où yy représente l'année de production et ww la semaine de production.

Symboles sur le chargeur de batterie

Faire attention et utiliser le produit correctement. Cet outil peut causer des blessures graves, ou même mortelles, à l'utilisateur et à d'autres personnes.

Avant d'utiliser la tondeuse, lire attentivement le manuel d'utilisation et veiller à bien comprendre les directives.

L'outil est conforme aux directives européennes en vigueur.

Le produit ou l'emballage du produit n'est pas un déchet domestique. Il faut l'envoyer dans un centre de recyclage pour équipements électriques et électroniques.

Utiliser et garder le chargeur de batterie seulement dans un endroit clos.

Remarque : Les autres symboles et autocollants apposés sur le chargeur de batterie se rapportent aux exigences en matière de certification pour certaines zones commerciales.

Proposition 65 de la Californie

Attention!

Ce produit contient ou émet un produit chimique qui, d'après l'État de Californie, peuvent causer le cancer, des malformations congénitales ou autre danger pour la reproduction.

Fabricant

Husqvarna AB

Husqvarna Professional Products, Inc 9335 Harris Corners Pkwy, Charlotte, NC 28269, USA

Responsabilité concernant le produit

Comme indiqué dans les lois en vigueur sur la responsabilité concernant les produits, nous ne serons pas tenus responsables des dommages que notre produit causerait dans les situations suivantes :

• Le produit n'est pas réparé de façon adéquate.
• Le produit est réparé avec des pièces qui ne sont pas fournies ou homologuées par le fabricant.
• Le produit comprend un accessoire qui n'est pas fourni ou homologué par le fabricant.
• Le produit n'est pas réparé par un centre de service après-vente agréé ou par une autorité homologuée.

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques soulignent des points du manuel qui revêtent une importance particulière.

AVERTISSE-MENT : Indique la pr

d'un risque de blessure ou de décès de l'utilisateur ou de personnes à proximité si les instructions du manuel ne sont pas suivies.

MISE EN GAR- DE : Indique la présence d'un

risque de dommages au produit, à d'autres appareils ou à la zone adjacente si les instructions du manuel ne sont pas suivies.

Remarque : Utilisé pour donner des renseignements plus détaillés qui sont nécessaires dans une situation donnée.

AVERTISSE-MENT : Lire

toutes les instructions et consignes de sécurité. Le non-respect de ces instructions et consignes peut provoquer une électrocution, un incendie et des blessures graves.

Avertisse- MENT : lire

toutes les instructions et consignes de sécurité. Le non-respect de ces instructions et consignes peut provoquer une électrocution, un incendie et des blessures graves.

LIRE TOUTES Les instructions

Lire attentivement le manuel d'utilisation et veiller à bien comprendre les directives avant d'utiliser l'outil.

AVERTISSE- MENT : Afin de rédu

risque d'électrocution, ne pas exposer l'outil à la pluie – le ranger à l'intérieur.

• Ne pas charger l'outil à l'extérieur.
• Utiliser uniquement le chargeur fourni par le fabricant. Un chargeur convenant à un type de bloc de batteries particulier peut entraîner un risque d'incendie s'il est utilisé avec un autre bloc de batteries.
• Ne pas mettre l'outil au feu, même si celui-ci est gravement endommagé.
• Cet outil ne doit pas être considéré comme un jouet. Porter une attention particulière lors de travaux effectués à proximité d'enfants.
• Utiliser cet outil uniquement de la façon décrite dans le présent manuel.
• Utiliser uniquement les accessoires recommandés par le fabricant.
• Si l'outil ne fonctionne pas comme il le devrait, s'il est tombé, s'il a été endommagé, s'il a été laissé dehors ou s'il est tombé dans l'eau, le rapporter au centre d'entretien.
• Ne pas manipuler le chargeur, y compris sa fiche et ses bornes, avec des mains humides.
• Tenir les cheveux, les vêtements amples, les doigts et toute autre partie du corps éloignés des ouvertures et des pièces en mouvement.
• N'insérer aucun objet dans les ouvertures. Ne pas utiliser si une ouverture est bloquée. Nettoyer les ouvertures pour éliminer la

poussière, les mousses, les poils ou tout ce qui pourrait obstruer le passage de l'air.

• Porter une attention particulière lors du nettoyage dans les escaliers.
• Ne pas utiliser pour ramasser un liquide combustible ou inflammable ou à proximité d'un tel liquide.

Vérification avant l'utilisation

• Inspecter la zone de travail. Retirer tous les objets mobiles tels que les pierres, le verre cassé, les clous, les fils de fer, les cordes, etc. qui pourraient être projetés.
• Toujours retirer la batterie afin d'éviter tout démarrage accidentel de la machine. Toujours débrancher la batterie avant toute opération d'entretien sur la machine.
• Avant d'utiliser la machine ou après tout impact, vérifier s'il y a des signes éventuels d'usure ou de dommages et réparer le tout au besoin.
• Utiliser des pièces de rechange d'origine.
• L'utilisateur de la machine doit s'assurer qu'aucune personne ou aucun animal ne s'approche à moins de 15 mètres pendant le fonctionnement. Lorsque plusieurs opérateurs travaillent dans la même zone, la distance de sécurité doit être d'au moins 15 mètres.
• Effectuer une inspection générale de la machine avant de l'utiliser, se reporter au calendrier d'entretien.
• L'utilisation de l'appareil peut être soumise à des réglementations nationales ou locales. Respecter les réglementations en vigueur.

Sécurité personnelle

• Lors de l'utilisation d'un outil électrique, toujours demeurer attentif et faire preuve de bon sens. Ne pas utiliser l'outil électrique si vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique peut causer de graves blessures.
• Tenir toute personne à distance.
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) aux capacités physiques, sensorielles ou mentales limitées, ou

manquant d'expérience et de connaissances, sauf si elles ont bénéficié de la surveillance ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être supervisés afin de s'assurer qu'ils ne jouent pas avec les appareils.

• Ne jamais laisser des enfants ni des personnes n'ayant pas été formées à l'utilisation de la machine et de la batterie l'utiliser ou l'entretenir. La réglementation locale peut fixer l'âge de l'utilisateur.
• Tenir à l'écart toute personne non autorisée. Les enfants, les animaux, les observateurs et les assistants doivent rester en dehors de la zone de sécurité, soit à une distance d'au moins 15 m (50 pi). Arrêtez la machine immédiatement si une personne s'approche.
• Remiser l'équipement dans une zone verrouillable, de façon à le mettre hors de portée des enfants et des personnes non autorisées.
• S'habiller de façon appropriée. Ne jamais porter des vêtements amples ou des bijoux. Garder les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement.
• Ne jamais utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles de nuire à la vision, au bon jugement ou à la maîtrise du corps.
• Porter un équipement de protection personnelle. Consulter les instructions fournies dans la section « Équipement de protection personnelle ».
• Toujours retirer la batterie lors du passage de la machine à une autre personne.
• Garder en tête que c'est vous, l'opérateur, qui êtes responsable de protéger les personnes et leurs biens de tout accident ou danger.

Utilisation et entretien des outils électriques

• Ne jamais utiliser une machine qui a été modifiée de quelque manière que ce soit par rapport aux spécifications d'origine. Ne jamais utiliser la machine près de matériaux explosifs ou inflammables.
• Ne jamais utiliser une machine défectueuse. Effectuer les vérifications de sécurité, de

maintenance et d'entretien conformément aux instructions fournies dans ce manuel. Certaines mesures de maintenance et d'entretien doivent être effectuées par des spécialistes formés et qualifiés. Consulter les instructions sous la rubrique Entretien.

• Utiliser des pièces de rechange d'origine.
• Toujours s'assurer de l'absence de débris dans les orifices de ventilation.
• Tous les couvercles, toutes les protections et toutes les protections doivent être montés avant le démarrage.
• Utiliser la machine quand il fait jour ou sous un éclairage suffisant.
• Ne jamais utiliser la machine par mauvais temps, par exemple dans le brouillard, sous la pluie ou dans des endroits humides ou fortement venteux, en cas de froid intense ou en présence d'un risque de foudre, etc. La machine peut surchauffer par temps très chaud. L'utilisation du souffleur par mauvais temps est épuisant et peut mener à des conditions de travail dangereuses, comme des surfaces glissantes.
• Si la machine commence à vibrer de manière anormale, arrêtez-la et retirer la batterie.
• Toujours marcher, ne jamais courir.

AVERTISSE-MENT : Lire

les messages d'avertissement qui suivent avant d'utiliser l'outil.

• Une utilisation inappropriée ou imprudente du produit risque d'en faire un outil dangereux susceptible de provoquer des blessures graves, voire mortelles à l'utilisateur ou à d'autres personnes. Lire et bien comprendre le contenu de ce manuel d'utilisation.
• La conception du produit ne peut en aucun cas être modifiée sans l'autorisation du fabricant. Ne jamais utiliser un produit qui a été modifié de quelque manière que ce soit par rapport aux spécifications d'origine et toujours utiliser des accessoires d'origine. Les modifications et les accessoires non autorisés peuvent engendrer des blessures graves ou la mort de l'utilisateur ou d'autres personnes. Votre garantie ne couvre pas les dommages

ou la responsabilité causés par l'utilisation d'accessoires ou de pièces de rechange non autorisés.

• Ce produit produit un champ électromagnétique pendant le fonctionnement. Ce champ magnétique peut, dans certains cas, nuire aux implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes ayant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser le produit.
• Retirer la batterie de l'appareil avant de la charger.

Avertisse- MENT : lire

les messages d'avertissement qui suivent avant d'utiliser l'appareil.

• Il est recommandé de consulter un expert en cas de doute. Communiquer avec votre concessionnaire ou votre atelier d'entretien. Éviter toutes les utilisations qui vous semblent difficiles.
• Ne pas utiliser le souffleur par mauvais temps comme lors de brouillard, de pluie, de vents forts, de froid intense, etc.
• Ne pas laisser des enfants utiliser l'appareil ou se tenir à proximité de celui-ci. L'appareil étant facile à démarrer, les enfants peuvent le faire démarrer s'ils sont laissés sans surveillance. Cela peut entraîner un risque de blessure grave. Débrancher la batterie lorsque l'appareil n'est pas sous surveillance.
• S'assurer qu'aucune personne ni aucun animal ne s'approche à moins de 15 mètres (50 pi) pendant le travail. Lorsque plusieurs opérateurs travaillent dans la même zone, la distance de sécurité doit être d'au moins 15 mètres. Le non-respect de cette directive peut entraîner de graves blessures. Arrêter l'appareil immédiatement si une personne s'approche. Ne jamais entamer un mouvement de balancement avec l'appareil sans d'abord jeter un coup d'œil derrière pour s'assurer que personne ne se trouve dans la zone de sécurité.
• S'assurer qu'il est possible de se déplacer et de se tenir debout en toute sécurité. Repérer les obstacles éventuels (racines, roches, branches, fossés, etc.) en cas de déplacement imprévu. Faire très attention lors du travail sur une pente.
• Se tenir bien campé et en parfait équilibre. Ne pas trop se pencher vers l'avant.
• Rester attentif aux appels ou cris d'avertissement lors de l'utilisation des protecteurs d'oreilles. Toujours retirer le dispositif de protection pour les oreilles dès que l'appareil s'arrête.
• Respecter les personnes qui se trouvent dans l'entourage en évitant d'utiliser le produit à des heures indues, par exemple tard le soir ou tôt le matin. Respecter les règlements et les arrêtés locaux.
• Utiliser le produit au plus petit débit d'air possible. Il est rarement nécessaire d'utiliser l'outil à plein débit d'air, et plusieurs procédures de travail peuvent se faire à demi-débit d'air. Un plus petit débit d'air engendre moins de bruit et de poussière et facilite également le contrôle sur les détritus entassés ou déplacés.
• Utiliser un râteau ou un balai pour dégager les débris coincés dans le sol.
• Garder l'ouverture du souffleur aussi près du sol que possible.
• Observer la zone environnante. Diriger le produit à l'écart des personnes, des animaux, des aires de jeux, des voitures, etc.
• Réduire la durée de soufflage en humidifiant légèrement les zones poussiéreuses ou en utilisant un pulvérisateur.
• Tenir compte de la direction du vent. Le travail est plus facile s'il est effectué dans la direction du vent.
• Arrêter le produit et retirer la batterie si le produit commence à vibrer de façon anormale.
• L'utilisation du souffleur pour déplacer des monticules importants prend beaucoup de temps et génère un bruit inutile.
• Nettoyer une fois le travail terminé. S'assurer que des débris n'ont pas été accidentellement projetés dans le jardin d'un voisin.
• Ne pas courir avec le produit.
• Les puissants jets d'air peuvent déplacer des objets à une vitesse telle qu'ils peuvent

ricocher et causer de graves blessures aux yeux.

• Ne jamais diriger le débit d'air vers des personnes ou des animaux.
• Arrêter le moteur avant de monter ou démonter des accessoires ou d'autres pièces.
• Tenez toute partie du corps à l'écart des surfaces chaudes.
• Ne jamais abandonner le produit en marche à moins de l'avoir sous les yeux.
• Ne pas utiliser le souffleur sur des échelles ou des échafaudages.

• Ne pas utiliser ce produit s'il est impossible d'appeler de l'aide en cas d'accident.
• Faire preuve de prudence à l'égard des projections d'objets. Des pierres, des débris, etc. peuvent être projetés dans vos yeux, causant la cécité ou des blessures graves.
• Utiliser un dispositif de protection contre les courants résiduels (RCD) pour augmenter la sécurité. Un dispositif de protection contre les courants résiduels est prévu pour protéger les utilisateurs en cas de panne électrique.
• Ce produit est reconnu pour sa faible vibration sous charge La surexposition aux vibrations peut engendrer des problèmes circulatoires ou des troubles nerveux, en particulier chez les personnes ayant des troubles circulatoires. En cas de symptômes liés à une surexposition aux vibrations,

consulter un médecin. Voici certains de ces symptômes : engourdissement, perte de sensibilité, fourmillement, picotement, douleur, faiblesse musculaire, décoloration ou modification de l'épiderme. Ces symptômes apparaissent normalement aux doigts, aux mains et aux poignets.

• Utiliser ce produit seulement pour les travaux auxquels il est destiné.
• Il n'est pas possible de couvrir toutes les situations imaginables qui pourraient se produire. Toujours faire preuve d'attention et de bon sens. Éviter toutes les situations qui vous semblent difficiles. En cas d'incertitude au sujet des procédures d'utilisation après avoir lu ces instructions, consulter un expert avant de continuer.

Équipement de protection personnelle

Avertisse- MENT : lire

les messages d'avertissement qui suivent avant d'utiliser le produit.

• Toujours utiliser un équipement de protection personnelle homologué lors de l'utilisation de l'appareil. Cet équipement de protection personnelle n'élimine pas complètement les risques de blessures, mais il peut en réduire la gravité en cas d'accident. Laisser le concessionnaire aider à sélectionner l'équipement adéquat.
• L'exposition prolongée au bruit peut causer des lésions auditives. En règle générale, les outils alimentés par batterie sont relativement silencieux, mais peuvent tout de même causer des lésions auditives en raison d'une combinaison de niveau sonore et d'un usage prolongé. Husqvarna recommande aux utilisateurs d'utiliser des protecteurs d'oreille lors de l'utilisation des produits pendant des périodes prolongées dans une journée. Les

utilisateurs permanents et réguliers doivent faire vérifier régulièrement leur ouïe.

Avertisse- MENT : les

protecteurs d'oreille limitent la capacité d'entendre les sons et les signaux d'avertissement.

- Utiliser un dispositif de protection homologué pour les yeux. Porter également des lunettes de protection homologuées en cas d'utilisation d'une visière. Les lunettes de protection homologuées doivent être conformes à la norme ANSI Z87.1 aux États-Unis ou à la norme EN 166 dans les pays de l'Union européenne.

- Utiliser des vêtements faits de tissus résistants. Toujours utiliser des pantalons longs et lourds et des manches longues. Ne pas porter des vêtements amples qui peuvent se prendre dans les broussailles et les branches. Ne pas porter des bijoux, des pantalons courts, des sandales et ne pas marcher pieds nus. Garder les cheveux au-dessus des épaules.

• Garder une trousse de premiers soins à portée de main.

- Utiliser un masque respiratoire dans les environnements poussiéreux.

Dispositifs de sécurité sur l'outil

Avertisse- MENT : lire

les messages d'avertissement qui suivent avant d'utiliser l'outil.

• Cette section décrit l'équipement de sécurité du produit, son but et la façon d'en effectuer les inspections et l'entretien afin de s'assurer qu'il fonctionne correctement. Voir les instructions à la section Introduction à la page 36 pour savoir où se trouvent ces pièces sur votre produit.
• La durée de vie du produit peut être réduite et le risque d'accident peut augmenter si l'entretien de la machine n'est pas effectué correctement et si l'entretien ou les réparations ne sont pas effectués de façon professionnelle. Pour obtenir de plus amples informations, communiquer avec le concessionnaire le plus proche.
• Ne jamais utiliser un produit dont les composants de sécurité sont défectueux. L'équipement de sécurité du produit doit être inspecté et entretenu selon les directives de la présente section. Si une inspection de la machine détecte une panne, communiquer avec un atelier spécialisé pour réparation.
• Tous les travaux de réparation nécessitent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité du produit. Si les contrôles suivants ne donnent pas un résultat positif, on doit communiquer avec un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le détaillant qui vous a vendu le produit n'est pas un centre de service agréé, demandez-lui l'adresse de l'atelier spécialisé le plus proche.

Vérification du clavier

- Maintenir enfoncé le bouton d'alimentation (A).

A B

a) Quand le produit est sous tension, le témoin à DEL (B) s'allume. b) Quand le produit est hors tension, le témoin à DEL (B) s'éteint.

Pour vérifier le commutateur d'activation

- Appuyer brièvement sur le commutateur d'activation pour s'assurer qu'il se déplace librement.

AVERTISSE-MENT : Lire

les messages d'avertissement qui suivent avant d'utiliser le produit.

- Utiliser seulement une batterie Husqvarna rechargeable approuvée. Se reporter à Caractéristiques techniques à la page 53. La batterie est un logiciel crypté.

- Utiliser la batterie Husqvarna qui est rechargeable en tant que source d'alimentation pour les produits Husqvarna connexes seulement. Pour éviter les blessures, ne pas utiliser la batterie en tant que source d'alimentation pour d'autres appareils.

- Risque de choc électrique. Ne pas raccorder les bornes de la batterie à des clés, des pièces de monnaie, des vis ou tout autre élément métallique. Cela peut provoquer un court-circuit de la batterie.

- Ne pas utiliser des batteries non rechargeables.

- Ne pas placer d'objet dans les fentes de ventilation de la batterie.

- Maintenir la batterie à l'écart de la lumière du soleil, de la chaleur et des flammes nues. La batterie peut causer des brûlures et/ou des brûlures chimiques.

- Garder la batterie à l'écart de la pluie et de l'humidité.

- Garder la batterie à l'écart des micro-ondes et des pressions élevées.

- Ne pas essayer de démonter ou de briser la batterie.

- S'il y a une fuite au niveau de la batterie, ne pas laisser le liquide toucher la peau ou les yeux. Si on touche le liquide, nettoyer la zone avec une grande quantité d'eau et de savon et consulter un médecin. Si le liquide entre en contact avec les yeux, ne pas les frotter; mais les rincer avec de l'eau pendant au moins 15 minutes et consulter un médecin.

- Utiliser la batterie dans une température comprise entre -10 °C (14 °F) et 40 °C (114 °F).

- Ne pas nettoyer la batterie ou le chargeur de batterie avec de l'eau. Se reporter à Pour nettoyer le produit, la batterie et le chargeur de batterie. à la page 51.

- Ne pas utiliser une batterie défectueuse ou endommagée.

- Entreposer les batteries à l'écart des objets métalliques tels que les clous, les vis ou les bijoux.

- Maintenir la batterie à l'écart des enfants.

Avertisse- MENT : lire

les messages d'avertissement qui suivent avant d'utiliser l'outil.

• Risque de choc électrique et de court-circuit si les consignes de sécurité ne sont pas suivies.
• Utiliser une prise secteur mise à la terre approuvée qui n'est pas endommagée.
• N'utiliser que des chargeurs de marque Husqvarna.
• Ne pas essayer de démonter le chargeur de batterie.
• Ne pas utiliser un chargeur de batterie défectueux ou endommagé.
• Ne pas soulever le chargeur de batterie au moyen du cordon d'alimentation. Pour débrancher le chargeur de batteries de la prise murale, tirer la fiche. Ne pas tirer le cordon d'alimentation.
• Tenir les câbles et les rallonges à l'abri de l'eau, de l'huile et des arêtes coupantes. S'assurer que le câble n'est pas coincé entre les portes, les barrières ou quoi que ce soit de semblable.
• Ne pas utiliser le chargeur de batterie à proximité de matériaux inflammables ou de matériaux qui peuvent engendrer une corrosion. S'assurer que le chargeur de batterie n'est pas couvert. Débrancher la prise du chargeur de batterie en cas de fumée ou d'incendie.
• Recharger la batterie seulement dans un endroit clos avec une bonne ventilation et à l'écart de la lumière. Ne pas charger la batterie à l'extérieur. Ne pas charger la batterie dans des conditions humides.
• Utiliser le chargeur de batterie seulement lorsque la température est comprise entre 5 °C (41 °F) et 40 °C (104 °F). Utiliser le chargeur dans un environnement bien ventilé, sec et exempt de poussières.
• Ne pas placer d'objet dans les fentes de refroidissement du chargeur de batterie.
• Ne pas raccorder les bornes du chargeur de batterie aux objets métalliques, car cela peut court-circuiter le chargeur de batterie.
• Utiliser des prises murales approuvées qui ne sont pas endommagées.

AVERTISSE- MENT : Lire les mes

d'avertissement qui suivent avant de procéder à l'entretien du produit.

• Retirer la batterie avant d'effectuer l'entretien, de procéder à d'autres contrôles ou d'assembler le produit.
• L'utilisateur ne doit effectuer que les travaux de réparation et d'entretien décrits dans ce manuel d'utilisation. Se rendre dans le centre de service agréé pour les travaux de réparation ou d'entretien plus importants.
• Garder les boulons, écrous et vis serrés afin de s'assurer que l'outil est en état de fonctionnement sécuritaire.
• Remplacer les pièces usées ou abîmées.
• En absence d'entretien, cela réduit la durée de vie du produit et augmente le risque d'accident.
• Une formation spécifique est nécessaire pour tous les travaux d'entretien et de réparation, en particulier pour les dispositifs de sécurité sur le produit. Si toutes les vérifications indiquées dans ce manuel d'utilisation ne sont pas homologuées une fois l'entretien effectué, se rendre dans le centre de service La disponibilité des réparations et des entretiens effectués de façon professionnelle est garantie pour votre produit.
• Utiliser des pièces de rechange d'origine.

Montage

Cette section décrit la procédure à suivre pour monter et régler le produit.

AVERTISSEMENT : Avant de procéder au montage du produit, veuillez lire le chapitre sur la sécurité et les instructions de montage.

Assemblage des tubes du souffleur

Remarque : Appliquer un lubrifiant à base d'eau sur l'extrémité des tubes pour faciliter le montage.

- Fixer le tube inférieur au tube supérieur jusqu'à ce que la patte (B) entre dans le trou (A). S'assurer que le tube inférieur et le tube supérieur sont verrouillés ensemble.

- Pour un débit d'air plus élevé, fixer la buse de haut régime au tube inférieur.

Pour fixer le racloir

Le racloir peut être utilisé pour déloger les feuilles et autres matériaux indésirables pour faciliter le nettoyage.

- Fixer le racloir à la buse au tube inférieur jusqu'à ce que la patte (A) entre dans le trou (B). S'assurer que le racloir et le tube sont verrouillés ensemble.

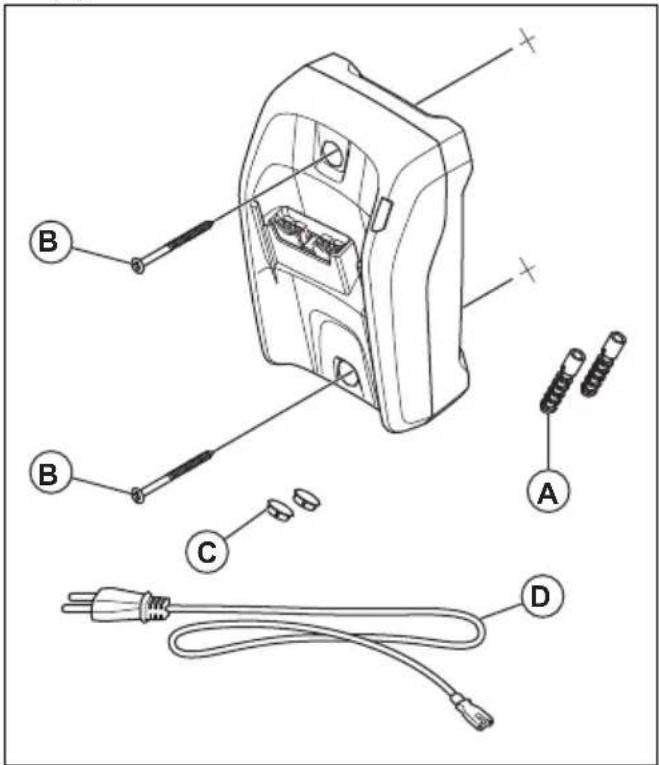

Pour installer le chargeur de batterie sur le mur

MISE EN GARDE : Ne pas utiliser de tournevis électrique pour installer le chargeur de batterie sur le mur. Un tournevis électrique peut endommager le chargeur de batterie.

1. Installer le chargeur de batterie sur le mur à l'aide des deux vis. Utiliser des fiches murales (A) si nécessaire.

1. Installer les deux bouchons à trou de vis (C).
2. Brancher le cordon d'alimentation au chargeur de batterie et à une prise secteur.

Fonctionnement

AVERTISSEMENT : Lire et comprendre le chapitre sur la sécurité avant d'utiliser le produit.

Pour vérifier le fonctionnement avant d'utiliser le produit

1. Vérifier l'arrivée d'air pour détecter toute trace éventuelle de saleté ou de fissures. Utiliser une brosse et retirer l'herbe et les feuilles coincées dans le produit.
2. S'assurer que le produit fonctionne correctement.
3. Faire un contrôle de tous les écrous et de toutes les vis et s'assurer qu'ils sont bien serrés.

Pour brancher le chargeur de batterie

AVERTISSEMENT : Utiliser le chargeur de batterie seulement à une température ambiante comprise entre 5 °C / 41 °F et 40 °C / 104 °F.

1. Brancher le chargeur de batterie à la tension et la fréquence indiquées sur la plaque signalétique.
2. Placer la fiche dans une prise secteur mise à la terre. Le voyant à DEL sur le chargeur de batterie clignote en rouge une fois et en vert une fois.

Pour charger la batterie

MISE EN GARDE : S'assurer que la batterie, le chargeur de batterie et les bornes de la batterie sont propres et secs. Ne pas mettre la batterie dans le chargeur de batterie si cette première est sale ou humide.

1. Brancher le chargeur de batterie sur une prise secteur. Le voyant à DEL de charge clignote en rouge 1 fois et en vert 1 fois.

MISE EN GARDE : Brancher uniquement le chargeur de batterie sur une prise secteur à la tension et la fréquence indiquées sur la plaque signalétique.

1. Connecter la batterie au chargeur de batterie. La DEL verte s'allume.
2. Retirer la batterie du chargeur lorsqu'elle est complètement chargée. Appuyer sur le bouton indicateur de la batterie pour connaître l'état de la batterie. Lorsque toutes les DEL de la batterie s'allument, la batterie est complètement chargée.
3. Tirer la fiche d'alimentation pour débrancher le chargeur de batterie de la prise secteur. Ne pas tirer le cordon d'alimentation.

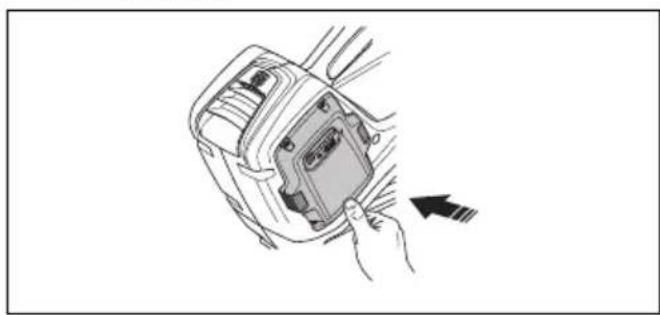

Pour connecter la batterie au produit

AVERTISSEMENT : Utiliser uniquement des batteries d'origine Husqvarna dans le produit.

1. S'assurer que la batterie est complètement chargée.
2. Faire glisser la batterie dans le support de batterie du produit. La batterie doit glisser facilement, si ce n'est pas le cas, il n'est pas installé correctement.

1. Appuyer sur la partie inférieure de la batterie et la pousser vers l'intérieur à fond dans le compartiment de batterie. La batterie se verrouille en position lorsqu'un déclic se fait entendre.
2. S'assurer que les loquets se fixent en place correctement.

Mise sous tension de l'appareil

1. Appuyer sur le bouton d'alimentation (A) et le maintenir enfoncé jusqu'à ce que la DEL verte (B) s'allume.

A B

1. Utiliser le commutateur d'activation pour commander la vitesse.

Arrêt de l'appareil

1. Relâcher la gâchette.
2. Appuyer sur le bouton d'alimentation et le maintenir enfoncé jusqu'à ce que la DEL verte s'éteigne.
3. Retirer la batterie de l'outil. Pour dégager la batterie, appuyer sur les 2 boutons de déverrouillage.

Réglage du débit d'air optimal pour le travail à effectuer

1. Appuyer sur la gâchette de puissance et la maintenir au débit d'air optimal pour le travail à effectuer.

1. Appuyer sur le bouton du régulateur de vitesse pour régler le débit d'air sélectionné. Le témoin à DEL s'allume.

1. Continuer l'utilisation du produit sans appuyer sur la gâchette de puissance.

1. Appuyer de nouveau sur le bouton du régulateur de vitesse pour arrêter la fonction de régulateur de vitesse.

Pour augmenter de manière temporaire le débit d'air

1. Démarrer l'outil. Se reporter à la section Mise sous tension de l'appareil à la page 48.
2. Appuyer sur le bouton de surcroît de puissance pour obtenir un débit d'air maximal. Le témoin à DEL s'allume.

1. Relâcher le bouton de surcroît de puissance pour revenir au débit d'air initial.

Entretien

AVERTISSEMENT : Avant de procéder à l'entretien, lire et bien comprendre le chapitre sur la sécurité.

Calendrier d'entretien

AVERTISSEMENT : Retirer la batterie avant de procéder à l'entretien.

Voici les mesures d'entretien à effectuer sur l'outil.

Entretien Quoti-	dien	Hebdo-madaire	Men-suel
Nettoyer l'extérieur de la machine à l'aide d'un chiffon propre et sec. Ne jamais utiliser de l'eau.	X
Garder les poignées sèches, propres et exemptes d'huile et de grais-se.	X
S'assurer que le bouton d'alimentation fonctionne correctement et n'est pas endommagé.	X
S'assurer que le commutateur d'activation fonctionne correctement par rapport aux normes de sécurité.	X
Vérifier le serrage des écrous et des vis. X
Vérifier que la batterie est intacte. X
Vérifier la charge de la batterie. X
S'assurer que les boutons de déverrouillage de la batterie fonctionnent et fixent la batterie à la machine.	X
S'assurer que le chargeur de batterie est intact et fonctionnel. X
S'assurer que toutes les connexions sont intactes et propres. X
Vérifiez les raccordements entre la batterie et la machine, ainsi que le raccordement entre la batterie et le chargeur de batterie.			X

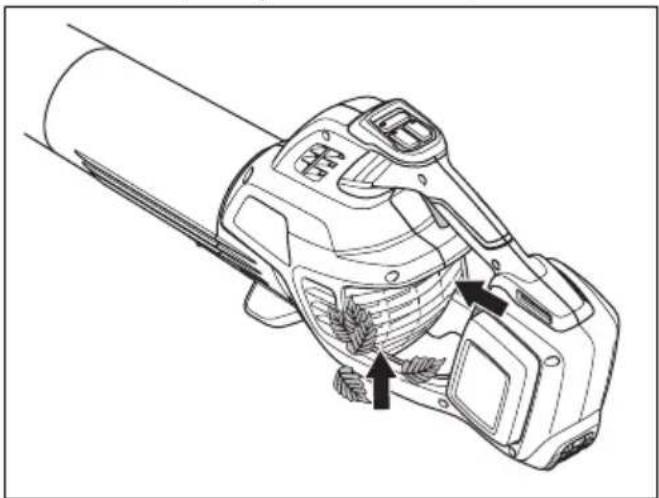

Vérification de la prise d'air

1. S'assurer que la prise d'air n'est pas obstruée

1. Au besoin, mettre le produit hors tension et retirer les feuilles ou les matériaux indésirables.

Mise en GARDE:

L'obstruction de la prise d'air réduit la capacité de soufflage de l'outil et augmente la température de fonctionnement du moteur. Si le moteur devient trop chaud, il peut

en résulter une défaillance du moteur.

Pour examiner la batterie et le chargeur de batterie

1. Examiner la batterie pour détecter des dommages éventuels, par exemple des fissures.
2. Examiner le chargeur de batterie pour détecter des dommages éventuels, par exemple des fissures.
3. S'assurer que le cordon de raccordement du chargeur de batterie est intact et qu'il ne présente pas de fissure.

Pour nettoyer le produit, la batterie et le chargeur de batterie.

1. Nettoyer le produit à l'aide d'un chiffon sec après utilisation.
2. Nettoyer la batterie et chargeur de batterie à l'aide d'un chiffon sec. Garder les chemins de guidage de la batterie propres.
3. S'assurer que les bornes de la batterie et le chargeur de batterie sont propres avant de placer la batterie dans le chargeur de batterie ou sur le produit.

Clavier

Clavier Anomalies potentielles Action possible
Le voyant DEL vert clignote Niveau de batterie faible Charger la batterie.

Batterie

État Anomalies potentielles	Procédure possible
La DEL d'avertissement de la batterie clignote.	Écart de température, la batterie est trop froide ou trop chaude pour être utilisée.	Laisser la batterie se refroidir ou la placer à l'intérieur afin de lui permettre de se réchauffer. Lorsque la température de la batterie est adéquate, il sera possible de l'utiliser. Utiliser la batterie dans une température comprise entre -10 °C (14 °F) et 40 °C (104 °F).
	La batterie est à plat. Charger la batterie.

État anomalies potentielles procédure possible

La DEL d'avertissement de la batterie s'allume.

Erreur de batterie permanente.

Communiquer avec votre centre de services.

État anomalies potentielles procédure possible

Le voyant DEL du système de charge est rouge.

Erreur permanente du chargeur de batterie

Communiquer avec votre centre de services.

Le voyant DEL du système de charge clignote en vert.

Écart de température, la batterie est trop froide ou trop chaude pour être utilisée ou chargée.

Laisser la batterie se refroidir ou se réchauffer. Lorsque la température de la batterie est adéquate, il sera possible de l'utiliser ou de la recharger. Utiliser le chargeur de batterie dans une zone de températures entre 5 °C (41 °F) et 40 °C (104 °F).

Le voyant DEL du système de charge clignote en rouge.

Batterie défectueuse. Communiquer avec votre centre de services.

Transport et entreposage

• Les batteries au lithium-ion fournies respectent les exigences de la loi sur les produits dangereux.
• Respecter l'exigence spéciale relative à l'emballage et aux étiquettes pour le transport commercial, y compris par des tiers et des transitaires.
• Communiquer avec une personne ayant une formation spéciale en matière de composés dangereux avant d'envoyer le produit. Respecter tous les règlements nationaux applicables.
• Utiliser du ruban adhésif sur des contacts ouverts lorsque vous emballez la batterie. Placer la batterie dans un emballage hermétique pour éviter tout mouvement.
• Déposer la batterie pour le remisage ou le transport.
• Placer la batterie et le chargeur de batterie dans un espace sec et exempt d'humidité et de gel.
• Ne pas maintenir la batterie dans une zone où l'électricité statique peut se développer. Ne pas entreposer la batterie dans une boîte métallique.
• Entreposer la batterie dans un endroit où la température est comprise entre 5 °C (41 °F) et 25 °C (77 °F) et à l'écart des rayons directs du soleil.
• Entreposer le chargeur de batterie dans un endroit où la température est comprise entre 5 °C (41 °F) et 45°C (113 °F) et à l'écart des rayons directs du soleil.
• Utiliser le chargeur de batterie seulement lorsque la température ambiante est comprise entre 5 °C (41 °F) et 40 °C (104 °F).
• Charger la batterie entre 30 % et 50 % avant de la remiser pour une longue période.
• Entreposer le chargeur de batterie dans un endroit clos et sec.
• Tenir la batterie à l'écart du chargeur de batterie pendant la période d'entreposage. Ne pas laisser des enfants et d'autres personnes non autorisées toucher l'équipement.

Maintenir l'équipement dans un endroit qui peut être verrouillé.

• Nettoyer le produit et effectuer un entretien complet avant de l'entreposer dans le local de rangement pendant une longue période.
• Fixer le produit de façon sécuritaire pendant le transport.

Mise au rebut de la batterie, du chargeur de batterie et du produit

Le symbole ci-dessous signifie que le produit n'est pas un déchet domestique. Le recycler à la station de recyclage des équipements électriques et électroniques. Cela permet d'éviter des dommages à l'environnement et aux personnes.

Communiquer avec les autorités locales, le service de déchets ménagers et votre

concessionnaire pour obtenir de plus amples renseignements.

Remarque : Le symbole sur le produit ou l'emballage du produit, indique :

Caractéristiques techniques

Caractéristiques techniques

	350iB
Moteur
Type de moteur BLDC (sans balais) 36 V
Poids
Poids sans batterie, kg/lb 2,8/6,2
Rendement de la roue à ailette
Vitesse de l'air maximal, m/s/mi/h (avec buse) 89,4/200
Volume d'air maximal, m^3/min/pi^3/min 22,65/800
Force de soufflage, N 23,5

Batteries homologuées pour le produit

Batterie BLi22 BLi30
Type Lithium-ion Lithium-ion
Capacité de la batterie, Ah 4,2 7,5
Tension nominale, V 36 36
Poids, lb/kg 2,9 /1,3 4,2/1,9

Chargeurs de batteries approuvés

Chargeur de batterie QC250 40-C80
Tension d'entrée, V 100 à 240 100 à 240
Fréquence, Hz 50-60 50-60
Puissance, W 250 80

Husqvarna®

www. husqvarna. com

Instructions d'origine

1142942-49
