SCLED32SC204H - Téléviseur SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LED
Marque	SCHNEIDER
Modèle	SCLED32SC204H
Taille de l'écran	32 pouces (81,3 cm)
Résolution	1366 x 768 pixels
Technologie d'affichage	LED
Poids net	3,8 kg
Dimensions (avec socle)	733 x 208 x 476 mm
Alimentation	AC 100-240 V, 50/60 Hz
Consommation maximale	60 W
Consommation en veille	≤ 0,5 W
Classe énergétique (SDR)	F
Tuner	DVB-T
Connectiques	2x HDMI, 2x USB, VGA, YPbPr, AV, CI, sortie casque, sortie coaxiale
Puissance audio	2 x 8 W
Formats multimédia USB	MP4, MP3, JPG, TXT
Fonctions spéciales	Enregistrement USB, Timeshift, Mode Hôtel, Contrôle parental
Piles de télécommande	2 x AAA (non fournies)
Température d'utilisation	0 °C à 35 °C
Fixation murale	Compatible, vis M6*10 mm (non fournies)
Nettoyage	Chiffon doux et sec, pas de produits chimiques
Sécurité	Ne pas ouvrir – risque de choc électrique
Réparabilité	Confier à un professionnel, aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - SCLED32SC204H SCHNEIDER

Comment installer le téléviseur ?

Placez le téléviseur sur une surface plane et stable. Montez le socle en insérant les deux pieds dans l'axe central et fixez-les avec les 4 vis fournies. Pour un montage mural, utilisez 4 vis M6*10 mm (non fournies) et faites appel à un technicien qualifié. Laissez un espace de ventilation d'au moins 10 cm à l'arrière et au-dessus, et 5 cm sur les côtés.

Que faire si l'image est floue ou neigeuse ?

Vérifiez le câble d'antenne et son raccordement. Assurez-vous que la chaîne est correctement installée via la Recherche automatique ou manuelle. Ajustez la position de l'antenne. Si le problème persiste, essayez de régler la Réduction du bruit dans le menu Image.

La télécommande ne fonctionne pas, que faire ?

Changez les piles (2x AAA) en respectant les polarités +/-. Vérifiez qu'aucun obstacle n'obstrue le capteur infrarouge sur le téléviseur. Si la télécommande est tombée ou a été mouillée, remplacez-la.

Comment enregistrer un programme TV sur USB ?

Insérez une clé USB formatée en FAT32. Pour un premier usage, formatez-la depuis le menu Configuration > Système de fichiers PVR > Format. Appuyez sur la touche REC de la télécommande pour un enregistrement immédiat. Pour programmer, utilisez la touche TIMER. L'enregistrement est disponible uniquement en mode DVB-T.

Puis-je utiliser un disque dur externe ?

Oui, un disque dur externe alimenté par secteur est compatible. Branchez-le sur un port USB. Assurez-vous qu'il est formaté en FAT32. Le débit de transfert plus élevé améliore la qualité de l'enregistrement et de la fonction Timeshift.

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Appuyez sur la touche STANDBY de la télécommande ou sur la touche veille du panneau de commande. Si rien ne se produit, débranchez le téléviseur, attendez 5 secondes, puis rebranchez-le et réessayez.

Comment régler le volume automatique ?

Accédez au menu Son et activez l'option Volume auto. Cela permet d'égaliser le volume entre les différentes chaînes et sources.

Comment activer le contrôle parental ?

Allez dans le menu Verrouiller et saisissez le mot de passe par défaut « 0004 » (ou « 8899 » si oublié). Activez le Verrouillage du système. Vous pouvez ensuite verrouiller des chaînes spécifiques avec la touche VERTE de la télécommande.

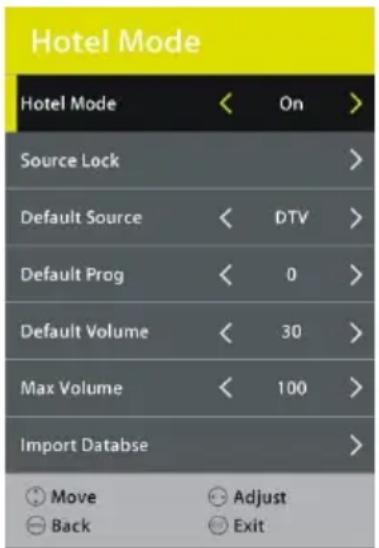

Que signifie le mode Hôtel ?

Le mode Hôtel permet de configurer des paramètres verrouillés pour une utilisation en milieu professionnel. Dans le menu Verrouiller, activez le Mode Hôtel pour définir une source par défaut, limiter le volume maximal et verrouiller les sources d'entrée. La base de données peut être exportée ou importée via USB.

Comment nettoyer l'écran du téléviseur ?

Mettez le téléviseur en veille et débranchez-le. Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le coin du chiffon avec de l'eau, essorez-le bien, puis essuyez délicatement. N'utilisez jamais d'alcool, de benzène ou de produits chimiques. Laissez sécher complètement avant de rebrancher.

MODE D'EMPLOI SCLED32SC204H SCHNEIDER

Instructions de sécurité importantes....3

Panneau de commandes....16

Raccordement....17

Télécommande....20

Montage du socle ou démontage du socle....22

Montage sur un support mural....23

Opération

Installation initiale....24

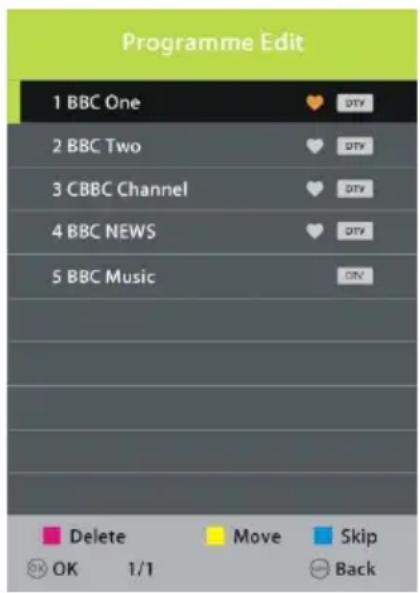

1. Chaînes....25

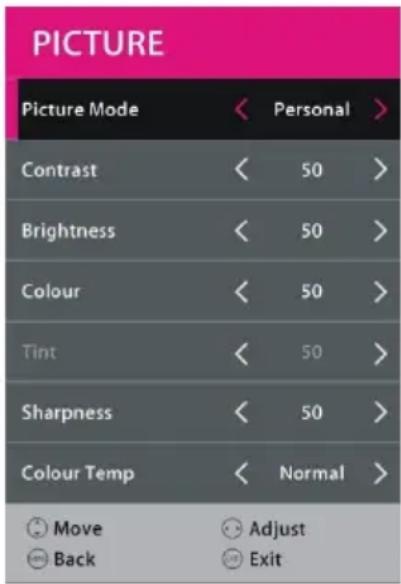

2. Image....27

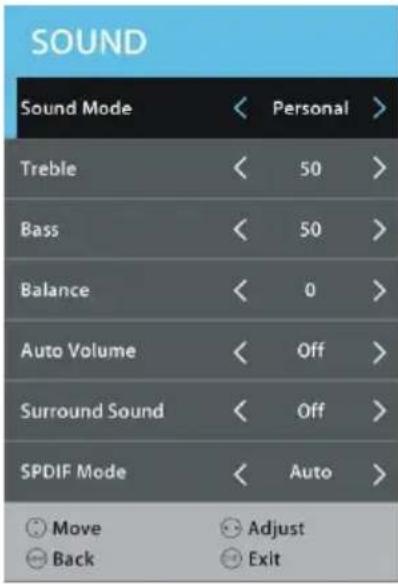

3. Son....28

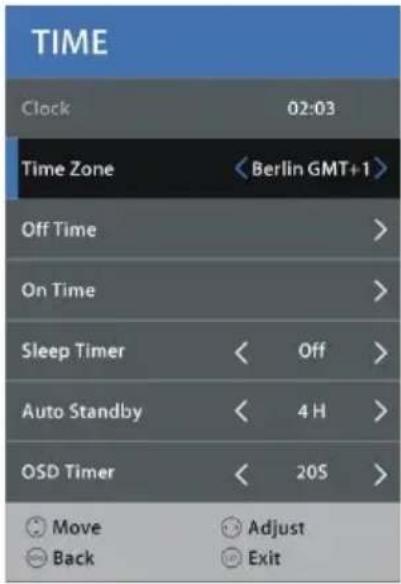

4. Heure....29

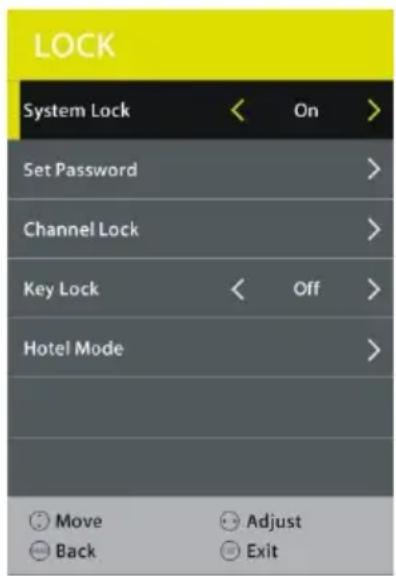

5. Verrouiller....30

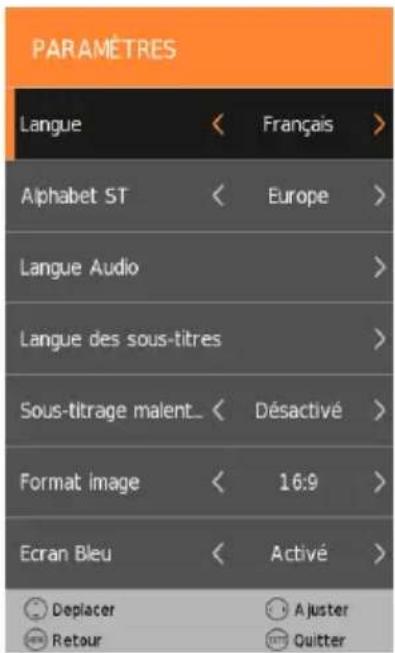

6. Configurer 32
7. Enregistrement...34

Pour référence

Dépannage....40

Consigne de nettoyage....42

Informations techniques....43

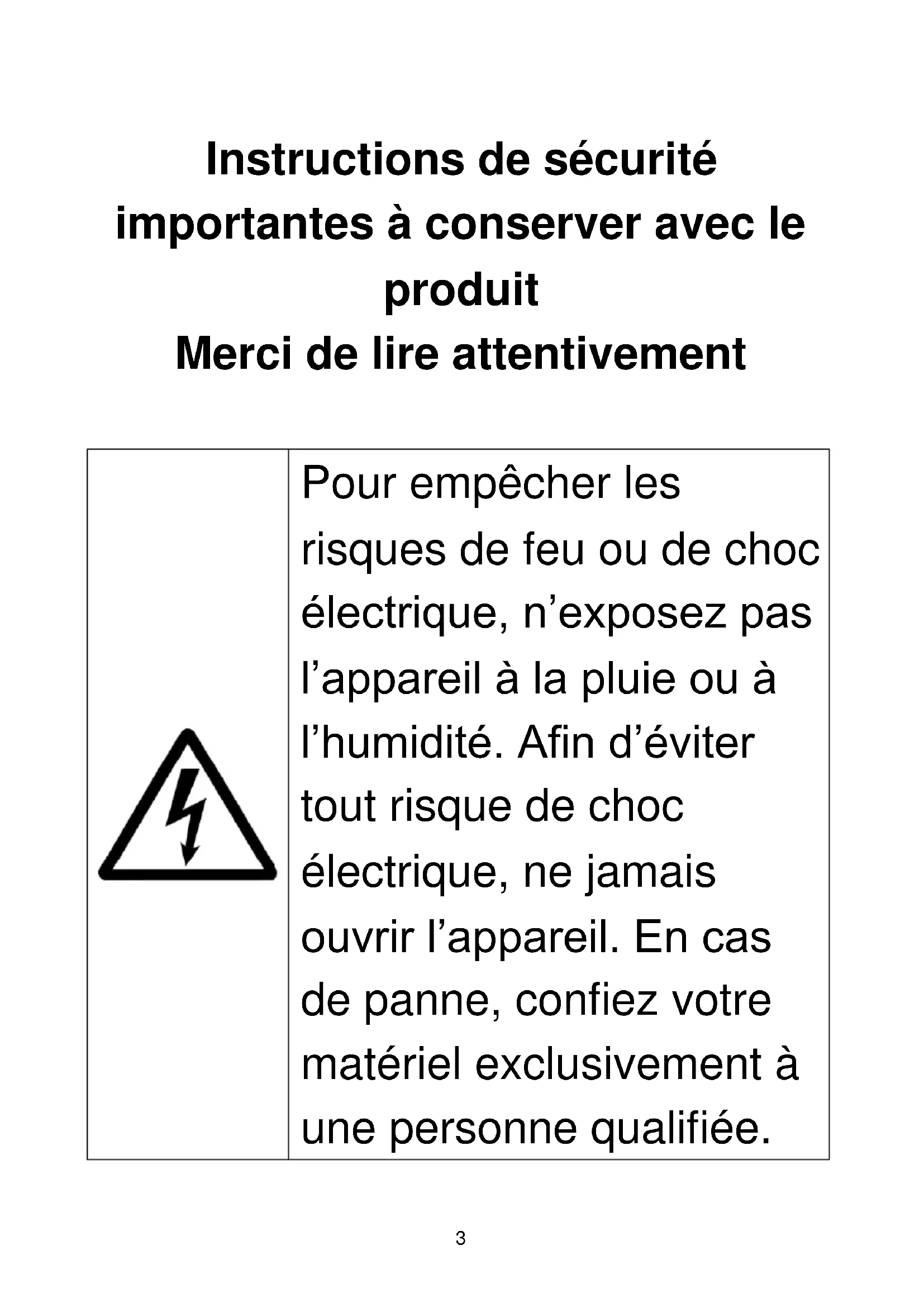

Merci de lire attentivement

Pour empêcher les risques de feu ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, ne jamais ouvrir l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée.

Aucune pièce de cet appareil n’est susceptible d’être réparée par l’utilisateur.

Attention !

Appareil sous tension

Dangereux ! Ne pas ouvrir.

Risque de choc électrique !

Aucune pièce n'est susceptible

d'être réparée par l'utilisateur.

Laissez à des personnes

qualifiées le soin d'assurer

l'entretien de votre appareil.

Si le câble d'alimentation est

endommagé, il doit être remplacé

par le fabricant, son service après-

vente ou des personnes de qualification similaire afin d'éviter un danger.

Le produit doit être installé en accord avec les réglementations nationales.

Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d'un feu.

Bonne disposition de l'appareil

• Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil sur un tapis.
• Ne posez pas votre appareil au-dessus d'un autre dispositif qui risquerait d'entraîner une surchauffe (par exemple, un récepteur ou un amplificateur).

- Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines).

Espace de ventilation

- Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtés afin d'éviter toute surchauffe.

- Ne pas obstruer les ouvertures de ventilation par des objets tels que

des journaux, nappes, rideaux, etc...

Préservez l'appareil des températures élevées, de l'humidité, de l'eau et de la poussière.

- L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

- Ne placez pas d'objets susceptibles d'endommager votre appareil près de ce dernier (par

exemple, objets remplis de liquide ou bougies allumées).

- Ne pas placer sur l'appareil des sources de flammes nues telles que des bougies allumées.

Alimentation électrique

• Veuillez débrancher le produit en cas de non-utilisation prolongée.
• Si le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou des personnes qualification similaire afin d'éviter un danger.

- Cet appareil doit être relié à un réseau électrique 100-240V ~ 50/60Hz.

- La prise d'alimentation réseau est utilisée comme dispositif de déconnexion, ainsi la prise d'alimentation doit demeurer aisément accessible après installation du produit.

- L'appareil est destiné à être utilisé sous un climat tempéré uniquement.

- L'appareil doit être connecté à un socle du réseau d'alimentation muni d'une connexion reliée à la terre.

Avertissement

Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant des précautions simples comme :

- L'utilisation de meubles ou de socles recommandés par le fabricant du téléviseur.

- L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité.

- S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel il est placé.

- Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié.

- Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être placés entre le téléviseur et le meuble.

- Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour

atteindre le téléviseur ou ses commandes.

- Au cas où cet ensemble télévision devait être déplacé à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées.

Ué déclaration de conformité

Ce dispositif de télévision respecte les exigences essentielles et les autres dispositions relatives à la directive 2014/35/EU & 2014/30/EU et de la directive sur les équipements radio (RED) 2014/53/EU qui est entrée en vigueur le 12 juin 2016. La déclaration de conformité est disponible sur le site: http://www.schneiderconsumer.com

Spécifications techniques :

Catégorie : Télévision

Poids net du produit : 3.8 Kg

Température de fonctionnement : 0°C~35°C

Système de réception TV: TNT

	Ce symbole indique la tension CC (pour USB uniquement).
	Ce symbole indique la tension alternative.
	Ce symbole indique «Utilisation à l'intérieur uniquement».

Pour en savoir plus : www.quefairedemesdechets.fr

• Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).
• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Mise en veille automatique

La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l'appareil entrera automatiquement en mode veille. Il vous suffit d'appuyer sur la touche standby de la télécommande pour remettre l'appareil en fonctionnement.

Présentation du produit

Félicitations ! Vous avez choisi un téléviseur LED ultra haute définition de dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent confort visuel.

Accessoires

Manuel d'utilisation x1

Télécommande x1

Les termes et options peuvent changer en fonction des modèles.

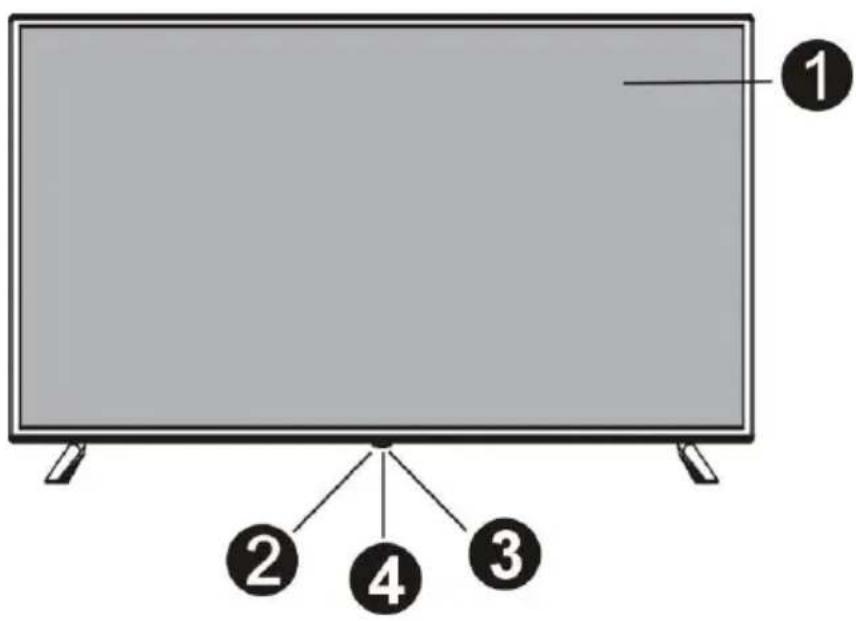

Panneau de commandes

1. écran d'affichage à LED
2. Capteur de télécommande
3. Indicateur de puissance
4. Touche Veille : Permet d'allumer le téléviseur ou de le mettre en mode de veille.

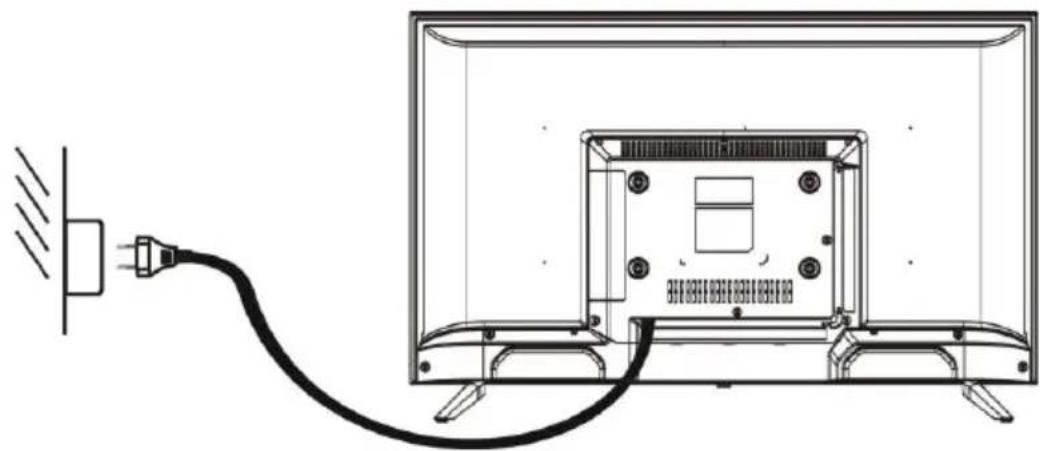

Connexion à l'alimentation

1. En mode de veille, aucune image ne s'affiche à l'écran et l'indicateur de veille s'allume en rouge.
2. Appuyez sur la touche « STANDBY » de la télécommande pour mettre le téléviseur en marche. L'indicateur de veille s'allumera en bleu.

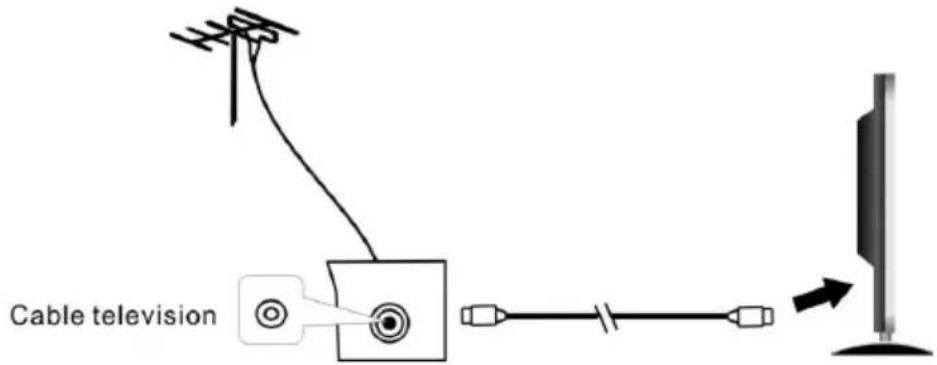

Connexion de l'appareil à votre antenne toit

Il est recommandé d'utiliser un câble antenne de 75Ω afin d'éliminer tout risque de bruit et d'interférences.

Remarque: L'antenne doit être vérifiée périodiquement. Si aucune image nette n'est disponible, mettez l'appareil hors tension, puis vérifiez soigneusement l'antenne.

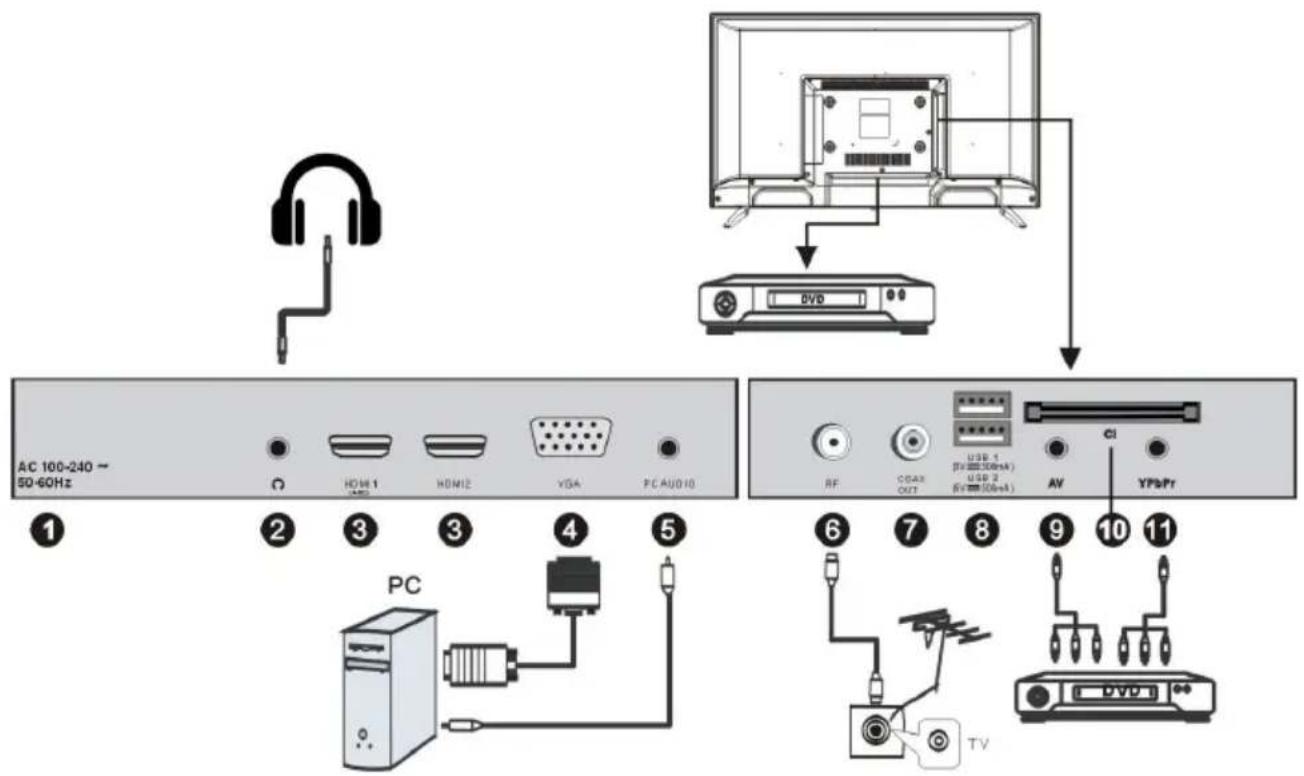

Connexion de l'appareil à différents équipements externes

Ce téléviseur peut être connecté à différents équipements externes. Le schéma suivant illustre les possibilités de connexion avec les autres équipements vidéo et audio.

1. AC IN
2. Prise casque Jack 3.5 mm
3. HDMI

Sortie de son numérique. Interface multimédia haute définition.

Remarque : Les signaux vidéo compatibles sont 480p / 576p / 720p / 1080i / 1080p. ARC est en HDMI 1 seulement.

1. VGA IN : Connectez-vous avec le câble de signal D-sub 15 broches à votre ordinateur.
2. PC AUDIO : Entrée Audio PC.
3. RF IN : Terminal TV numérique ou antenne / TV en circuit fermé.
4. COAXIAL : Sortie de son numérique.
5. USB (5V 500mA) : Il prend en charge les fichiers au format *.jpg, *.mp3 ainsi que les fichiers *.dat, *.vob, *.ts, et les fichiers vidéo aux formats *.mpg, *.avi, *.mkv, et *.mp4.
6. AV IN : Connexion possible au raccordement vidéo ou RCA gauche/droit.
7. CI SLOT : Entrée pour les cartes CI (Common Interface).
8. YPbPr IN : Terminal d'entrée composante et vidéo gauche/droit (carte non fournie).

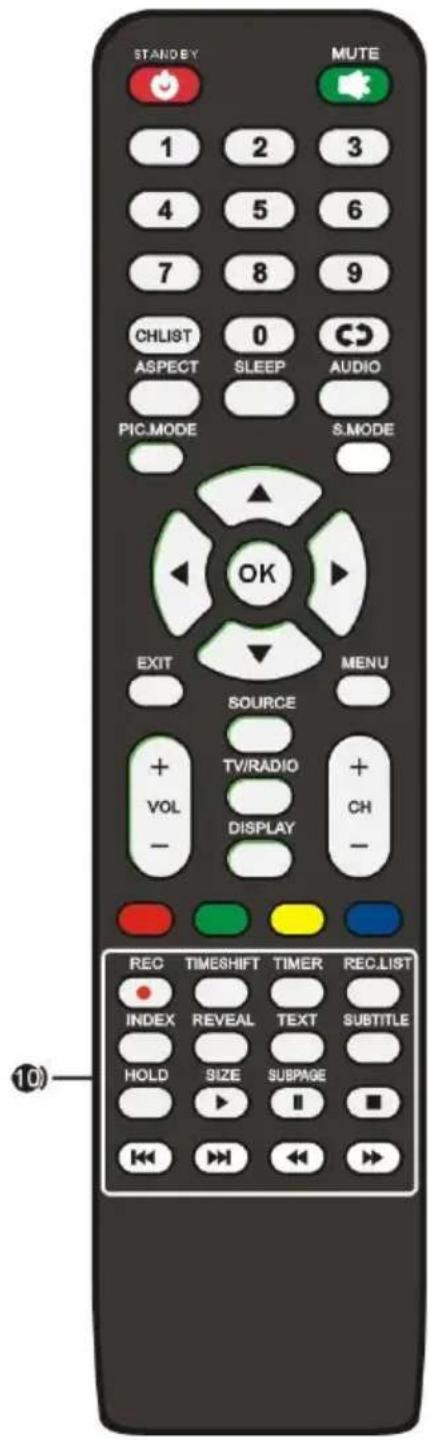

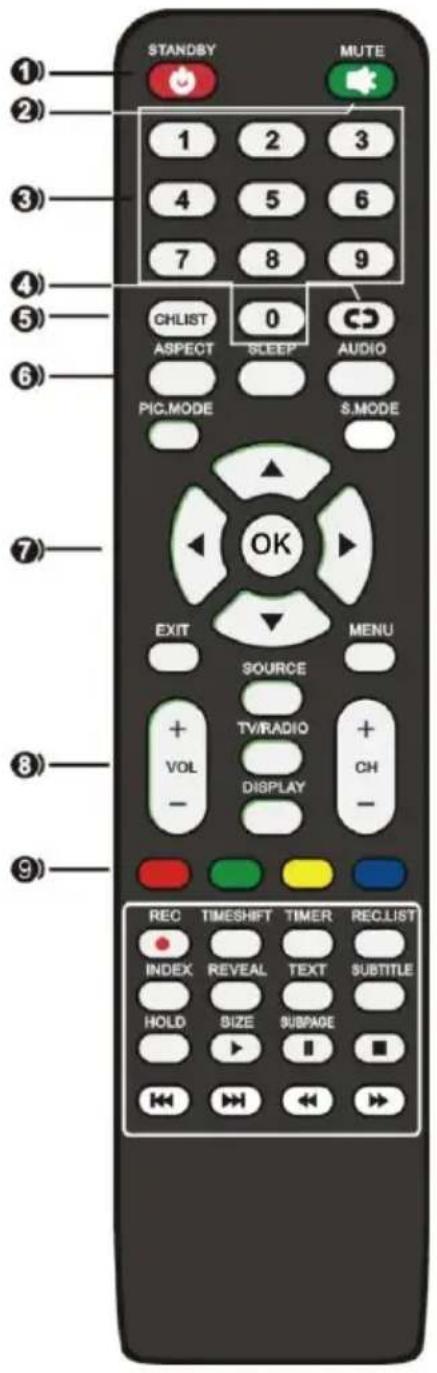

Télécommande

1. STANDBY: Permet d'allumer le téléviseur et de le mettre en mode de veille.
2. MUTE : Coupe et rétablit le son.
3. 0-9: Pour entrer le numéro de chaîne.
4. RECALL: Affiche la dernière chaîne visionnée.
5. CH. LIST : Affiche la liste de chaînes.
6. ASPECT : Permet de faire un zoom sur l'image.

SLEEP : Pour entrer en mode veille.

AUDIO : Permet de sélectionner la piste audio.

PIC. MODE : Permet de sélectionner le mode d'image directement.

S. MODE : Permet de sélectionner le mode sonore directement.

1. ▲/▼/◄/► : Touche de navigation.

OK : Pour confirmer une sélection dans les menus.

EXIT : quitter le menu.

MENU : Affiche le menu principal.

1. VOL +/- : Augmente et diminue le volume sonore.

CH +/- : Affiche la chaîne suivante ou précédente.

SOURCE : Permet de sélectionner la source d'entrée.

TV/RADIO : Permet de passer entre la TNT et la radio (En France, il n'y a pas de radios sur les fréquences TNT).

DISPLAY : affiche les informations du téléviseur.

1. Touches de couleur : disponible en télétexte, DVB-T et TV

Remarque:

La télécommande doit être utilisée dans la zone de réception du téléviseur.

Pointez la télécommande vers le capteur du téléviseur et enlevez tout objet entre la télécommande et le capteur.

Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus.

1. REC (en mode TNT) : N'est pas applicable.

TIMESHIFT (en mode TNT) : N'est pas applicable.

TIMER (en mode TNT) : Pour afficher le menu du programmateur afin de planifier un enregistrement.

REC. LIST : N'est pas applicable.

INDEX : Pour revenir à l'index en mode télétexte.

REVEAL : Permet d'afficher les caractères cachés.

TEXT : Affiche le télétexte à l'écran.

SUBTITLE : Pour activer et désactiver le sous-titre.

HOLD : Pour maintenir la page actuelle à l'écran

mode télétexte;

SIZE : Permet de changer la taille de la page en cours;

SUBPAGE : Pour afficher la deuxième page en mode télétexte

▶ : Pour lancer la lecture.

II : Pour interrompre la lecture.

■ : Pour arrêter le disque.

◀ / ▶ : Pour faire un retour/avance rapide.

« / » Pour accéder à la piste ou au chapitre précédent/suivant.

Préparer la télécommande

Insérez 2 piles AAA dans la télécommande en veillant à bien respecter la polarité (+/-). (Piles non fournies)

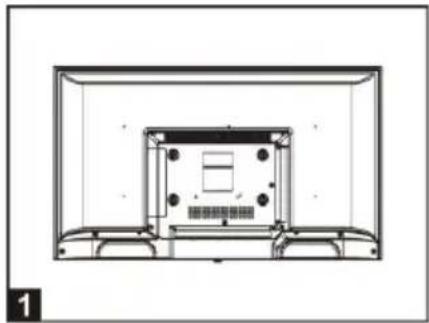

Montage du socle

1. Placer l'appareil horizontalement sur la table (ATTENTION: poser un coussin en mousse plastique sous la base de l'appareil pour ne pas rayer ce dernier), voir Fig. 1.
2. Insérez ensuite les deux pieds (Fig. 2) dans l'axe central du téléviseur.
3. Fixez l'écran avec les 4 vis (Fig. 3)
4. Soulevez le téléviseur après le montage (voir figure 4).

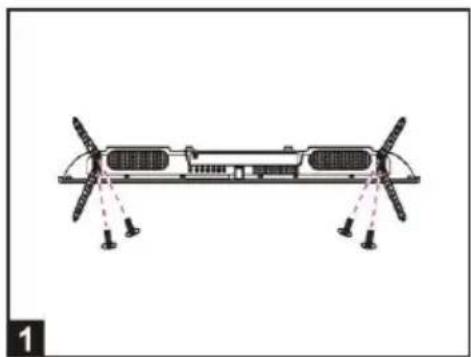

• Démontage du socle

1. Pour commencer, dévissez le socle du pied (voir figure 1)
2. Retirez les deux pieds de l'axe central du téléviseur (Fig. 2).

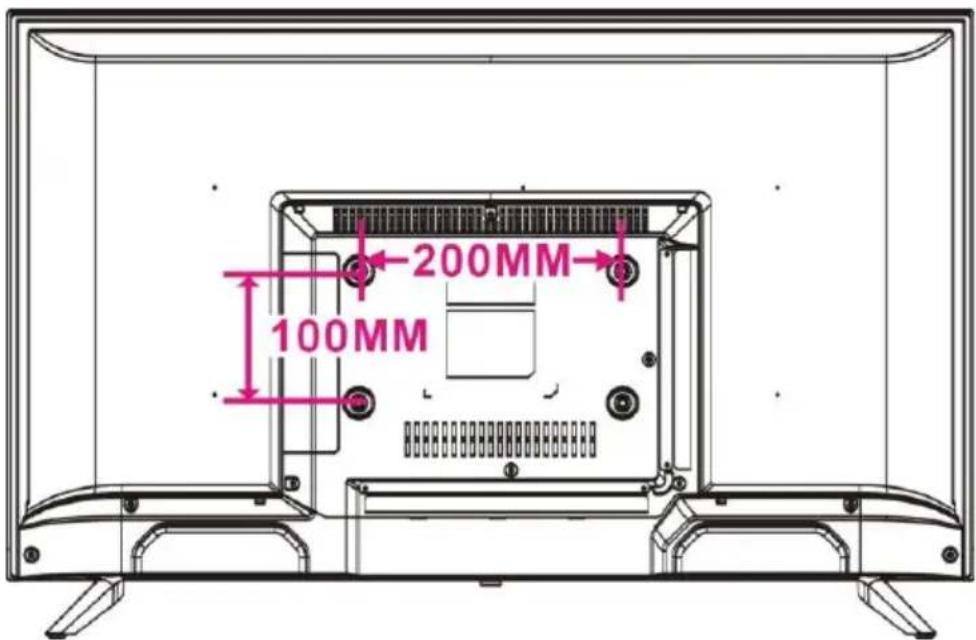

Montage sur un support mural

• Utiliser exclusivement 4 vis de type M6*10mm (non fournies), afin de ne pas endommager le support de fixation.
• Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural.
• Le téléviseur doit être débranché pendant l'installation.
• Référez-vous aux instructions de montage fournies avec le support de fixation.

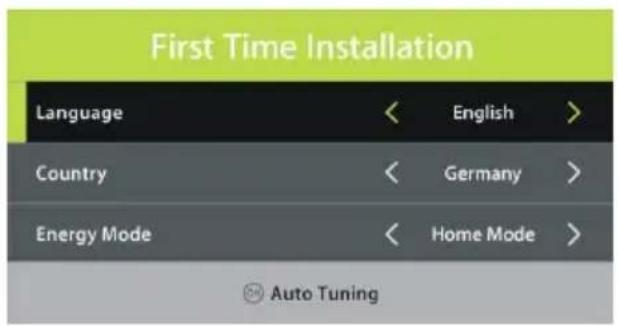

Installation initiale

• Branchez ce téléviseur à une source d'alimentation et allumez-le, la page de bienvenue s'affiche alors à l'écran.
• Appuyez sur les touches de navigation GAUCHE/DROITE/HAUT/BAS de la télécommande pour sélectionner une option.
• Appuyez sur la touche OK de la télécommande pour confirmer la sélection.

Langue : sélectionnez la langue du menu à l'écran.

Pays : sélectionnez votre pays.

Mode d'alimentation : permet de sélectionner le mode Home ou Store.

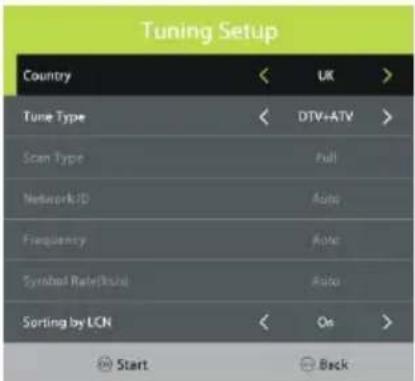

Recherche des chaînes

• Si les sélections ci-dessus sont terminées, appuyez sur la touche OK pour afficher la configuration de la syntonisation.
• Sélectionnez le type de syntonisation et le type numérique préférés à l'aide des touches de navigation et appuyez sur la touche OK pour démarrer le réglage automatique.

Remarque : Les éléments du menu Type numérique ne sont réglables que si le type numérique sélectionné est DVB-C/Satellite, et ces articles varient selon les types numériques.

Mode DTV

- Appuyez sur la touche SOURCE de la télécommande pour sélectionner la source d'entrée DTV.

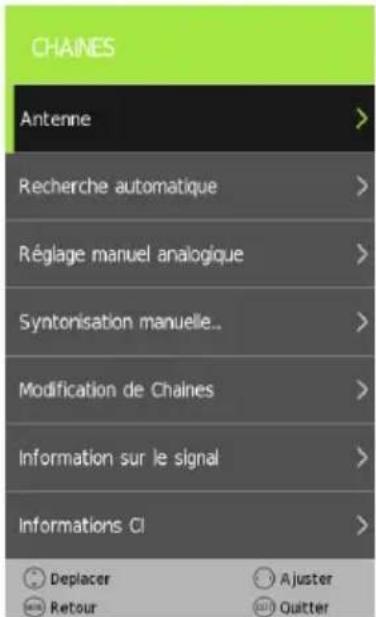

1. Chaînes

1.1 Antenne

• Appuyez sur OK ou sur la touche de navigation droite pour y accéder.
• Utilisez les touches de navigation pour sélectionner DVB-T ou DVB-C.

1.2 Recherche auto

• Appuyez sur OK ou sur la touche de navigation DROITE.
• Utilisez les touches de navigation pour définir le pays, le type de syntonisation et le LCN.

Remarque : Le type de recherche et les éléments suivants sont réglables uniquement lorsque l'« Antenne » est sur DVB-C.

Appuyez ensuite sur OK pour démarrer la syntonisation du programme.

1.3 Recherche manuelle ATV

- Appuyez sur OK ou sur la touche de navigation DROITE.

Chaîne actuelle : permet de sélectionner la chaîne actuelle.

Système de couleur : permet de sélectionner le système de couleur disponible.

Système audio : permet de sélectionner le système audio disponible.

Réglage fin : réglage fin de la fréquence.

AFC : permet d'activer/de désactiver le contrôle automatique de fréquence.

Recherche : permet de rechercher les programmes disponibles.

1.4 Recherche manuelle DTV

• Appuyez sur OK ou sur la touche de navigation DROITE.
• Appuyez sur la touche de navigation GAUCHE/DROITE pour sélectionner la chaîne. Appuyez ensuite sur la touche OK pour lancer la recherche.

Remarque : Le menu et les opérations ici varient pour DVB-T et DVB-C.

1.5 Modifier le programme

• Appuyez sur OK ou sur la touche de navigation DROITE.
• Appuyez sur la touche de navigation HAUT/BAS pour sélectionner la chaîne souhaitée.
• Appuyez sur la touche ROUGE de la télécommande pour supprimer la chaîne sélectionnée.
• Appuyez sur la touche JAUNE de la télécommande pour accéder au mode DÉPLACER. Puis utilisez la touche de navigation HAUT/BAS pour sélectionner la position préférée, puis de nouveau sur la touche JAUNE pour la déplacer.

- Appuyez sur la touche BLEUE de la télécommande pour sauter une chaîne sélectionnée.

1.6 Informations sur le signal (fonctionne dans le cadre des signaux TV disponibles)

Cet élément est utilisé pour afficher les détails du signal, notamment : le numéro de chaîne et la force.

1.7 Informations CI (fonctionne dans le cadre des signaux TV disponibles)

Si un CAM (Conditional Access Module) compatible est inséré dans le logement IC, vous pouvez consulter les informations associées ou gérer votre carte CAM.

2. IMAGE

- Appuyez sur les touches de navigation HAUT/BAS/GAUCHE/DROITE pour sélectionner une option.

Mode image : Options disponibles : Standard, Doux, Personnel, Dynamique.

Contraste/Luminosité/Couleur/Teinte/Netteté : valeurs disponibles : 0-100.

REMARQUE : Le contraste, la luminosité, la couleur et la netteté sont réglables uniquement lorsque le mode Image est « Personnel ». La teinte est réglable uniquement pour le système NTSC.

2.2 Température de couleur

Cet élément permet de régler la température optimale de couleur pour un visionnage idoine.

Options disponibles : Normal, Chaud, Froid.

2.3 Réduction du bruit

Options disponibles : Désactivé, Faible, Moyen, Élevé

2.5 RC dynamique

Permet d'activer/de désactiver le rapport de contraste dynamique.

3. Son

3.1 Mode son

- Appuyez sur les touches de navigation HAUT/BAS/GAUCHE/DROITE pour sélectionner une option.

Mode son : Options disponibles : Standard, Musique, Film, Sports, Personnel.

Aigus/graves : valeurs disponibles : 0-100.

REMARQUE : Les aigus et les graves ne sont réglables que lorsque le mode Son est « Personnel ».

3.2 Balance

Cet élément permet de régler la sortie audio des enceintes gauche et droite de -50 à 50.

3.3 Volume auto

Cet élément permet d'activer ou de désactiver la fonction de volume auto.

3.4 Son d'ambiance

Cet élément est utilisé pour sélectionner le son d'ambiance souhaité.

3.5 Mode SPDIF

Options disponibles : Auto, PCM, Désactivé.

3.6 Fonction AD

Cet élément permet d'activer ou de désactiver la fonction AD. Cette fonction peut aider les utilisateurs malvoyants à comprendre une certaine scène ou une

action à l'aide de la narration même s'ils ne la voient pas.

REMARQUE : La fonction AD ne fonctionne que si le programme regardé contient les informations de narration requises.

4. HEURE

4.1 Horloge

Elle affiche l'heure système actuelle à laquelle une chaîne disponible a été enregistrée.

4.2 Fuseau horaire

Cet élément est utilisé pour sélectionner le fuseau horaire souhaité.

4.3 Heure de mise hors tension

Heure de mise hors tension : Options disponibles : Désactivé/Une fois/Tous les jours/Lun~Ven/Lun~Sam/Sam ~ Dim/Dim.

Heure/Minute : utilisez les touches de navigation pour régler l'heure/les minutes lorsque l'heure d'arrêt n'est pas réglée sur « Désactivé ».

4.4 Heure d'allumage

Heure d'allumage : Options disponibles : Désactivé/Une fois/Tous les jours/Lun~Ven/Lun~Sam/Sam ~ Dim/Dim.

Heure/Minute/Source/Chaîne/Volume : utilisez les touches de navigation pour régler ces éléments lorsque l'heure d'arrêt n'est pas sur « Désactivé ».

4.5 Minuterie du sommeil

Cet élément permet de régler l'heure du sommeil automatique.

Options disponibles : Désactivé, 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 180 min, 240 min.

4.6 Mise en veille automatique

Cette option permet de sélectionner la durée avant la mise en sommeil (Veille) auto lorsqu'aucune instruction n'est reçue depuis la télécommande.

Options disponibles : Désactivé, 3/4/5 heures.

4.7 Temporisation de l'osd

Cet élément est utilisé pour sélectionner la durée du menu OSD.

Options disponibles : Désactivé, 5/10/15/20/25/30/35 secondes.

5. Verrouiller

• Appuyez sur la touche de navigation DROITE et saisissez le mot de passe d'usine par défaut « 0000 » à l'aide des touches numériques de la télécommande.
• Appuyez sur la touche de navigation HAUT/BAS pour sélectionner l'élément préféré.

REMARQUE : Si vous oubliez le mot de passe, utilisez le mot de passe universel « 8899 ».

5.1 Verrouillage du système

Cet élément est utilisé pour activer/désactiver le système de verrouillage.

5.2 Définir le mot de passe

- Saisissez l'ancien mot de passe à l'aide des touches numériques de la télécommande, puis saisissez votre mot de passe privé deux fois pour le confirmer.

5.3 Verrous de chaîne

• Appuyez sur OK ou sur la touche de navigation droite pour y accéder.
• Appuyez sur la touche de navigation HAUT/BAS pour sélectionner la chaîne que vous souhaitez verrouiller.
• Appuyez sur la touche VERTE à plusieurs reprises pour verrouiller/déverrouiller la chaîne sélectionnée.

5.4 Verrou des touches

Cet élément est utilisé pour verrouiller/déverrouiller les touches du téléviseur. Options disponibles : Activé, désactivé.

5.5 Mode hôtel

• Appuyez sur la touche de navigation DROITE pour y accéder.
• Appuyez sur la touche de navigation HAUT ou BAS pour déplacer le curseur.
• Appuyez sur la touche de navigation GAUCHE/DROITE pour sélectionner une option.

Mode Hôtel : permet d'activer/de désactiver le mode Hôtel.

Verrou de source : permet d'activer/de désactiver le verrouillage des sources disponibles.

Source par défaut : permet de définir la source par défaut.

Programme par défaut : permet de définir le programme numérique par défaut.

Volume par défaut : permet de régler le niveau de volume par défaut.

Volume max. : permet de régler le niveau de volume maximal.

Exporter la base de données : permet d'exporter la base de données vers un dispositif USB.

Importer une base de données : importer une base de données depuis un dispositif USB.

Effacer le verrouillage : Désactiver le réglage ci-dessus.

6. Configurer

6.1 Langue

Cet élément est utilisé pour sélectionner la langue affichée à l'écran par défaut.

6.2 Langue TT

Cet élément est utilisé pour sélectionner la langue de télétexte par défaut.

6.3 Langues audio

• Appuyez sur la touche de navigation DROITE.
• Vous pouvez ensuite sélectionner le langage audio principal et le langage secondaire désirés.

6.4 Langue des sous-titres

• Appuyez sur la touche de navigation DROITE.
• Ensuite, vous pouvez sélectionner la langue de sous-titre principale et la langue de sous-titre secondaire souhaitées.

6.5 Sourds et malentendants

Cet élément est utilisé pour activer/désactiver la fonction pour les malentendants. Pour les utilisateurs malentendants, cette fonction permet d'afficher des textes supplémentaires pour accompagner le contenu audio.

REMARQUE : La fonction d'assistance aux personnes sourdes et

malentendantes ne fonctionne que si le programme regardé contient les informations de sous-titrage requises.

6.6 Format d'image

Cet élément permet de régler le format vidéo.

Options disponibles : Auto, 4:3, 16:9, Zoom1, Zoom2.

REMARQUE : Le format d'image disponible peut varier selon la source sélectionnée.

6.7 Écran bleu

Cette option est utilisée pour activer/désactiver l'écran bleu. Le fond de l'écran devient bleu lorsque le signal est très faible ou absent, si l'écran bleu est activé.

6.8 Première installation

Cet élément est utilisé pour rappeler la page de la première installation.

6.9 Mode d'alimentation

Cet élément est utilisé pour sélectionner le mode Home ou Store.

6.10 Touche de réinitialisation

Cet élément permet de rappeler les réglages d'usine par défaut.

6.11 Mise à jour du logiciel (USB)

Cet élément est utilisé pour mettre à jour le logiciel par le biais d'un dispositif de stockage USB.

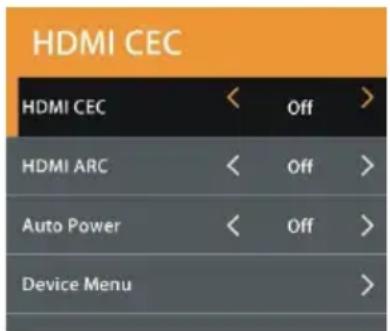

6.12 HDMI CEC

- Appuyez sur la touche de navigation DROITE.

Utiliser la fonction HDMI CEC :

• Assurez-vous que le dispositif HDMI (amplificateur, etc.) est correctement branché.
• Appuyez sur le bouton SOURCE sur l'unité ou la télécommande pour sélectionner la source d'entrée HDMI.

HDMI CEC : permet d'activer/de désactiver la fonction HDMI CEC.

HDMI ARC : permet d'activer/de désactiver la fonction ARC.

Mise en marche automatique : permet d'activer/de désactiver la fonction de mise en marche automatique.

Menu des dispositifs : permet d'afficher le menu de configuration de l'autre appareil connecté.

ATV et AUTRES MODES

• Appuyez sur la touche SOURCE sur l'unité ou sur la télécommande pour sélectionner la source désirée.
• Pour obtenir des informations sur les autres menus, reportez-vous aux instructions du mode DTV.

7. Enregistrement

Avec ce produit, vous pouvez facilement enregistrer vos programmes DVB-T sur votre clé USB. Cet appareil dispose de 2 modes d'enregistrement : l'enregistrement immédiat et l'enregistrement programmé (à utiliser en cas d'absence).

Enregistrement d'un programme à l'aide d'une clé USB

Cet appareil vous permet d'enregistrer vos programmes DVB-T de manière simple et conviviale. Il vous suffit d'avoir une clé USB et de l'insérer dans l'appareil. L'enregistrement sera effectué sur la clé et vous pouvez visionner les enregistrements ultérieurement sur cet appareil ou tout autre appareil multimédia compatible.

Remarques : Ne retirez pas la clé USB pendant la lecture, sinon le contenu de votre disque USB pourrait s'en trouver endommagé.

Appuyez sur la touche ARRÊT pour arrêter la lecture, puis votre clé USB.

Préparation du premier enregistrement

Lors de la première utilisation d'une clé USB avec cet appareil, vous devez d'abord la formater avec celui-ci. Formater votre clé USB directement sur le récepteur améliore la compatibilité du dispositif avec l'appareil. Plus particulièrement, le système de fichiers FAT sera converti en FAT32. Cela permet d'améliorer la qualité et la fluidité de l'enregistrement. Attention : le formatage supprimera tous les fichiers de la clé USB ! Vous devez créer une sauvegarde de tous les fichiers à conserver au préalable.

Comment accéder à « format disk » ?

Appuyez sur la touche « MENU » de la télécommande pour accéder au menu OCD, puis appuyez sur la touche de navigation pour sélectionner l'option « Setup >> Système de fichiers PVR >> Format ». Appuyez ensuite sur la touche OK de la télécommande pour formater votre clé USB.

Enregistrement immédiat

Insérez une clé USB compatible qui a déjà été formatée. Patientez environ 5 secondes jusqu'à ce que l'appareil soit reconnu. Il suffit d'appuyer sur la touche ENREG de la télécommande afin de lancer immédiatement l'enregistrement. Veuillez noter que cette fonction permet uniquement l'enregistrement des chaînes DVB-T, d'autres sources, comme la télévision analogique, ne seront pas enregistrées.

Minuteur (programmation d'enregistrement)

Appuyez simplement sur le bouton TIMER de la télécommande pour accéder au minuteur.

Affichage des programmes enregistrés

Vous pouvez simplement appuyer sur le bouton REC. LIST avec la télécommande pour visionner les programmes enregistrés.

Remarques sur les fonctions d'enregistrement et USB

• Si vous souhaitez enregistrer un film ou un programme long, utilisez une clé USB de plus grande capacité (par exemple : 16 Go). Si vous souhaitez enregistrer plusieurs films, optez pour des disques durs externes de grande capacité.
• Le temps de chargement du dispositif de stockage USB est trop long : Lorsque vous insérez un support USB, le temps de chargement peut être parfois d'une minute ou plus. Cela dépend de la taille de votre support, du nombre de fichiers qu'il contient et, surtout, de la complexité de ses répertoires. Vous pouvez réduire le temps de chargement en évitant d'utiliser plusieurs sous-répertoires sur votre disque USB. Évitez les sous-répertoires multiples comme « répertoire/sous-répertoire/sous-répertoire/... » et stockez les fichiers dans un seul répertoire simple.

Problèmes de reconnaissance de dispositifs USB

1) Après avoir branché votre dispositif de stockage USB à l'appareil, vous pouvez avoir besoin de l'allumer avant qu'il puisse être détecté par le récepteur. 2) Cet appareil ne prend pas en charge la connexion USB directe avec l'ordinateur. Vous devez d'abord transférer vos données/fichiers sur une clé USB ou un lecteur MP3. Si vous utilisez un disque dur externe à connecter via USB, vous devez brancher le disque dur simultanément sur une source d'alimentation et sur l'appareil. 3) Si vous utilisez un lecteur vidéo portable avec disque dur, vous devez vous assurer que la batterie interne est complètement chargée. Vérifiez que le système de fichiers de votre dispositif USB est correctement formaté en FAT 32. Les supports USB formatés en NTFS ne sont pas compatibles avec cet appareil. Le dispositif de stockage USB utilisé peut ne pas être entièrement compatible avec USB 2.0. Dans ce cas, essayez une autre clé USB afin d'identifier le problème.

Qualité d'enregistrement

Si votre enregistrement est vacillant ou saccadé, cela signifie que le flux de données à enregistrer est très important. Certaines clés USB, même quelques nouvelles clés USB2.0, ne permettent pas un débit de transfert de données suffisamment élevé. Si cela se produit, essayez avec un nouveau dispositif de stockage USB ou avec un disque dur externe. Avec des disques durs externes, les débits de transfert de données sont suffisamment élevés et ce problème devrait être résolu.

Fonction de décalage temporel

Ce téléviseur dispose d'une fonction appelée « Time Shift » qui permet l'enregistrement de programmes télévisés sur un support numérique (p. ex. une clé USB ou un disque dur externe, non fourni). Vous pouvez alors regarder le programme ultérieurement à un moment qui vous convient le mieux. Souhaitez-vous mettre la télévision sur pause ? C'est désormais possible avec la fonction « Time Shift », qui enregistre le programme télévisé pendant votre appel téléphonique ou votre pause-café. Avec « Time Shift », vous ne manquerez plus rien ! Remarques : Cette fonction est uniquement disponible en mode DVB-T.

Comment utiliser le service timeshift

a. Insérez une clé USB dans le port USB avant d'activer la fonction Timeshift. b. Appuyez une fois sur la touche Timeshift. Le programme télévisé radiodiffusé est arrêté et l'image se fige à l'écran. Pendant ce temps, le programme télévisé est enregistré et vous pouvez faire une pause. c. Appuyez sur la touche pour quitter l'enregistrement.

Remarque sur l'utilisation de la fonction timeshift :

1. Assurez-vous que le mode Timeshift est activé dans le menu de configuration des enregistrements.
2. La fonction Timeshift requiert un débit de transfert de données élevé entre le dispositif de stockage USB et l'appareil. En effet, un enregistrement et une lecture (différée) se produisent simultanément sur le dispositif de stockage USB. Certaines clés USB, même certains nouveaux dispositifs USB2.0, peuvent produire une image tremblante et un son saccadé. Si vous rencontrez ce problème, il est nécessaire de changer le dispositif de stockage USB. Les disques durs externes, alimentés par secteur, offrent le plus haut débit de transfert et vous permettent d'utiliser la fonction Time shift de façon optimale. En cas de problèmes de qualité d'enregistrement ou de lecture comme des images saccadées ou bloquées, vous pouvez également essayer de formater votre dispositif de stockage USB.

8. Lecteur multimédia

Avant d'utiliser le menu MEDIA, branchez un dispositif USB. Appuyez sur la touche SOURCE sur la télécommande pour afficher la liste des SOURCES. Appuyez sur la touche de navigation HAUT pour sélectionner USB (ou MEDIA), puis appuyez sur la touche OK pour entrer.

Appuyez sur les boutons ◀/▶ ▲ pour mettre votre sous-menu préféré en surbrillance : Photo, Musique, Film et Texte, appuyez sur le bouton OK pour confirmer.

Fonctions de la télécommande lors de la lecture de fichiers multimédia :

• Appuyez sur la touche de la télécommande pour lire ou interrompre la lecture.
• Appuyez sur la touche de la télécommande pour arrêter la lecture.
• Appuyez sur la touche de la télécommande pour effectuer un déplacement rapide vers l'arrière.
• Appuyez sur la touche de la télécommande pour effectuer un déplacement rapide vers l'avant.
• Appuyez sur la touche de la télécommande pour lire le fichier précédent.
• Appuyez sur la touche de la télécommande pour lire le fichier suivant.

Pas d'image ni de son

• Le cordon d'alimentation, le câble d'antenne ou la source d'entrée n'est pas branché correctement.
• Le téléviseur n'est pas allumé.

Solution :

• Vérifiez le cordon d'alimentation, le câble d'antenne et la source d'entrée.
• Appuyez sur la touche POWER de la télécommande.
• Eteignez le téléviseur et rallumez-le cinq seconds après.

Pas de son

• Soit le volume est trop bas, soit le son est coupé.
• Le système de son est mal configuré.

Solution :

• Augmentez le volume.
• Rétablissez le son en appuyant sur la touche MUTE.
• Réglez la configuration du son.

Bruit ou effet de neige

• Le câble d'antenne est endommagé ou mal branché.
• La chaîne est mal installée. • L'antenne est mal positionnée.

Solution :

• Vérifiez le câble d'antenne et son raccordement.
• Réglez la chaîne manuellement.
• Ajustez la position de l'antenne.

Image en noir et blanc

L'antenne est mal positionnée.

Solution :

- Réglez la configuration de couleur.

•Ajustez la position de l'antenne.

La télécommande ne fonctionne pas

- Les piles sont usagées.

- Les piles ne sont pas insérées correctement.

Solution :

- Changez les piles.

- Vérifiez que les piles sont insérées en respectant les polarités +/-.

Remarque: Pour une utilisation correcte de CANAL + avec ce produit, veuillez rechercher les chaines TNT quand CANAL + est en clair

De 12h30 à 13h30

De 19h00 à 20h30

Remarque importante

L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de lumière (rouges, verts ou bleus) peuvent apparaître de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industrielles standard), et non d'un dysfonctionnement.

Parfois, l'écran peut comporter un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n'affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.

Consigne de nettoyage

- Avant de nettoyer ce produit, appuyez sur le bouton STANDBY pour le mettre en mode veille et attendez quelques minutes avant de débrancher la fiche secteur.

- Essuyer ce produit avec un chiffon doux et sec. Ne vaporisez pas d'eau directement sur le téléviseur, mais appliquez une petite quantité d'eau sur le coin du chiffon et essuyez-le aussi doucement que possible. N'utilisez jamais de liquides de nettoyage, de cire ou de produits chimiques.

- Ne jamais utiliser d'alcool, de benzène, de diluant, de liquide de nettoyage ou d'autres produits chimiques. N'utilisez pas d'air comprimé pour enlever la poussière.

- Si la surface est extrêmement sale, essuyez-la avec un chiffon imbibé d'une faible solution d'eau savonneuse et bien essoré, puis essuyez à nouveau avec un chiffon sec.

- Avant de rebrancher le téléviseur, laissez l'écran sécher complètement.

Note concernant les pixels défectueux

Le plus grand soin a été pris pour la fabrication de votre produit. Néanmoins il se peut que des pixels restent allumés ou éteints. Veuillez vous reporter au tableau ci-dessous pour la tolérance des pixels défectueux concernant votre produit.

Taille d’écran	Résolution	Nb sous pixels allumés ou éteints (pixels de couleur)	Nb pixel (blanc ou noir) allumés ou éteints	Ligne continue
32	1366x768	5	2	0

Fiche technique

	Valeur	Unité
Référence du modèle	SC-LED32SC204H
Raison sociale ou marque déposée	DVB-PM15320072HCAT
Classe d'efficacité énergétique pour la gamme dynamique standard (SDR)	F	A-G
Puissance appelée en mode marche pour la gamme dynamique standard (SDR)	31kWh/1000h	W
Classe d'efficacité énergétique (HDR)	N/A	A-G ou s.o.
Puissance appelée en mode marche pour la haute gamme dynamique (HDR)	N/A	W
Puissance appelée en mode arrêt	0W	W
Puissance appelée en mode veille	Max. 0.5W	W
Puissance appelée en mode veilleavec maintien de la connexion au réseau	N/A	W
Catégorie de dispositif d'affichage électronique	television	[téléviseur/écran/dispositif d'affichage dynamique/autre]
Rapport de taille	16:9	Entire
Résolution de l'écran (pixels)	1366x768	Pixels
Diagonale de l'écran	81.3cm	cm
Diagonale de l'écran	32”	pouces
Surface visible de l'écran	2768.95cm2	cm2
Technologie d'affichage utilisée	LED	Par exemple: LCD/LED LCD/QLED LCD/OLED/Micro -LED/QDLED/SE D/FED/EPD, etc.
Réglage automatique de la luminosité (ABC) disponible	No	[OUI/NON]
Capteur de reconnaissance vocale disponible	No	[OUI/NON]
Capteur de présence disponible	No	[OUI/NON]
Taux de fréquence de rafraîchissement de l'image	60Hz	Hz
Type d'alimentation:	Internal	Interne/Externe/Externe normalisée

Remarque:

1. Classe d'efficacité énergétique est désignée par des lettres allant de A (très économe) à G (peu économe).
2. La consommation du téléviseur est basée sur une utilisation de 1000 heures. La consommation réelle peut varier en fonction de la durée de fonctionnement et des réglages de contraste ou de luminosité.

La fiche d'information sur le produit conformément au règlement UE n° 2019/2013 L'étiquetage énergétique pour l'affichage électronique et la télévision se trouve sous l'URL ou le code QR indiqué sur l'étiquette énergétique : https://eprel.ec.europa.eu/qr/404165

Marque déposée	SCHNEIDER
REFERENCE	SC-LED32SC204H
MODELE	DVB-PM15320072HCAT
Affichage	Typical: 176(H) \ 176(V)
Résolution	1366*768
Affichage des couleurs	16.7M
Contraste	2000:1 (typical)
Ratio	16:9
Durée de vie	30,000 hours
Tuner	DVB-T
Alimentation électrique TV	AC 100-240V, 50/60Hz
Consommation	Max.60W
Dimensions	733(W)×208(D)×476(H)
Poids	3.8kg
Socle	2pcs, amovibles
Température d’utilisation	0°C et 35°C
Alimentation télécommande	AAA*2pcs (Non fournies)
Alimentation des ports USB	5V,500mA
Verrou Hôtel	Oui
Haut-parleur	2 * 8W
Entrées	RF, HDMI*2, mini CVBS/YPbPr, VGA, PC Audio, CI, USB*2
Sorties	Ecouteur, Coaxial
Formats de lecture	Vidéo : . mp4
	Musique : .mp3
Multimédia via USB	Photos : .jpg
	Texte : .txt

SCHNEIDER CONSUMER GROUP SCHNEIDER CONSUMER SERVICES ZI du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN - France

ZI du clos des charmes

26 rue du clos des charmes

77090 COLLEGIEN - France

Déclaration UE de conformité

La société Schneider Consumer Group déclare par la présente que ce produit LED TV son SC-LED32SC204H est identique au modèle usine DVB-PM15320072 et que celui-ci est en conformité avec les exigences de la directive des équipements radioélectriques (RED) (2014/53/UE). Le logo CE doit être apposé sur ce produit.

Ce produit a été testé en conformité avec les exigences essentielles des standards listés ci-dessous qui sont en vigueur dans l'espace économique européen.

Standards	Normes applicables
Article 3.1aSécurité des personnes, sécurité électrique	EN 62368-1:2014+A11:2017EN 62311:2008
Articles 3.1bCompatibilité électromagnétique (EMC)	EN 55032 :2015EN 55035 :2017EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019
Articles 3.2Efficacité du spectre audio	EN 303 340 V1.1.2

Name: Edmond Ng
