Caravanman Kompakt 3 - Recepteur MEGASAT - Notice d'utilisation et mode d'emploi gratuit

Marque	Megasat
Modèle	Caravanman Kompakt 3
Type de produit	Antenne satellite motorisée pour camping-car
Utilisation	Réception TV satellite en camping-car ou caravane
Dimensions de l'antenne (L x l x H)	460 x 170 x 460 mm
Dimensions du miroir	460 x 320 mm (L/H)
Dimensions de l'unité de contrôle	195 x 30 x 150 mm (L/H/D)
Poids de l'antenne	5,1 kg
Poids de l'unité de contrôle	360 g
Alimentation électrique	12 V CC, 5 A (via batterie ou adaptateur 230 V optionnel)
Type de LNB	Universal-LNB
Bande de fréquences	Bande Ku (10,7 GHz à 12,75 GHz)
Gain LNB	33 dBi
Performance de réception	49 dBW
Polarisation	Verticale / Horizontale
Angle d'inclinaison	15° à 62°
Angle de recherche	360°
Plage de température	-25°C à +70°C
Nombre de participants	1 (version Twin : 2)
Connectivité	Bluetooth pour application mobile (iOS/Android)
Fonctions principales	Recherche automatique de satellite, changement de satellite, mise à jour firmware, rétraction automatique
Sécurité	Lire la notice avant installation, utiliser un fusible 7 A, ne pas exposer à l'eau
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux, éviter la saleté sur le miroir
Accessoires inclus	Unité de contrôle, câbles coaxiaux (1 m et 2x10 m), traversée de toit, notice
Accessoires optionnels	Mobil-Kit 3 pour usage mobile (référence 1201000)

FOIRE AUX QUESTIONS - Caravanman Kompakt 3 MEGASAT

Comment installer l'antenne sur le toit du camping-car ?

L'installation doit idéalement être réalisée par un professionnel. La surface de montage doit être propre et plane. Utilisez un adhésif adapté en lignes serpentines sur la base de l'antenne et placez-la sur le toit. Respectez un temps de séchage de 48 heures. Vous pouvez également visser la base pour plus de sécurité.

Comment connecter l'unité de contrôle ?

Branchez le câble coaxial de 10 m de l'antenne sur la prise ANT de l'unité de contrôle. Reliez le câble coaxial de 1 m de la prise RECEIVER au récepteur satellite. L'alimentation (12 V) doit être connectée à la batterie via un fusible de 7 A. Le câble jaune (allumage plus) est optionnel pour la rétraction automatique.

Comment rechercher un satellite avec l'unité de contrôle ?

Allumez l'unité de contrôle avec le bouton veille. La LED du dernier satellite clignote. Utilisez les flèches pour sélectionner le satellite souhaité, puis appuyez sur OK ou attendez 3 à 5 secondes. La LED de réception s'allume en orange si le satellite est trouvé. En cas d'échec, la LED d'erreur s'allume en rouge.

Comment utiliser l'application mobile ?

Téléchargez l'application Megasat depuis l'App Store ou Google Play. Activez le Bluetooth sur votre mobile, allumez l'unité de contrôle, puis sélectionnez l'unité dans l'application. Vous pourrez alors changer de satellite, mettre à jour le firmware ou déconnecter la liaison Bluetooth.

Que faire si je ne reçois aucun signal satellite ?

Vérifiez qu'aucun obstacle (arbres, bâtiments) ne bloque la vue vers le satellite. Assurez-vous que tous les câbles sont correctement connectés et que le récepteur TV est réglé sur satellite. Nettoyez le boîtier de l'antenne si nécessaire. Si le problème persiste, effectuez une mise à jour du firmware.

Comment mettre à jour le firmware de l'antenne ?

Connectez l'unité de contrôle à votre mobile via l'application Megasat. Allez dans le menu Firmware Update. L'application vérifie la disponibilité d'une mise à jour. Si une nouvelle version est disponible, appuyez sur Upload pour l'installer.

Comment rétracter l'antenne manuellement ?

Allumez l'unité de contrôle si nécessaire, puis appuyez sur le bouton STOW. L'antenne se rétracte automatiquement en position de base.

Quelle est la hauteur supplémentaire ajoutée au véhicule après installation ?

L'antenne une fois installée ajoute environ 17 cm de hauteur (hauteur de l'antenne : 170 mm). Vérifiez la hauteur totale de votre véhicule avant de circuler.

Comment entretenir l'antenne ?

Nettoyez régulièrement le boîtier de l'antenne avec un chiffon doux et sec. Évitez les produits abrasifs. Assurez-vous que le miroir et le LNB ne sont pas obstrués par de la saleté ou de la neige.

Puis-je utiliser l'antenne en déplacement (camping-car en mouvement) ?

Non, l'antenne doit être rétractée pendant la conduite. Elle est conçue pour une utilisation à l'arrêt. La fonction de rétraction automatique (si câble jaune connecté) la rétracte lorsque le moteur est allumé.

MODE D'EMPLOI Caravanman Kompakt 3 MEGASAT

1.1 Consignes de sécurité....03 1.2 Volume de livraison 03 1.3 Composants de système....04

2. Installation

2.1 Installation sur le toit....05 2.2 Instructions de collage....06 2.3 Installation à l'intérieur 07

2.4 Connexion des composants....08

2.5 L'unité de contrôle....10

2.6 Transmission par satellite....11

3. Recherche de satellites avec l'unité de contrôle

3.1 Désignation des LEDs et des clés respectives....12 3.2 Recherche par satellite....13

4. Application mobile pour contrôler l'antenne

4.1 Connexion de l'unité de commande à l'appareil mobile......10 4.2 Mise à jour du micrologiciel de l'antenne.... 12 4.3 Changer de satellite....13 4.4 Déconnexion de Bluetooth ^® 13

1. Dépannage....18
2. Fixer des valeurs pour le biais....19
3. Zone de couverture...... 20

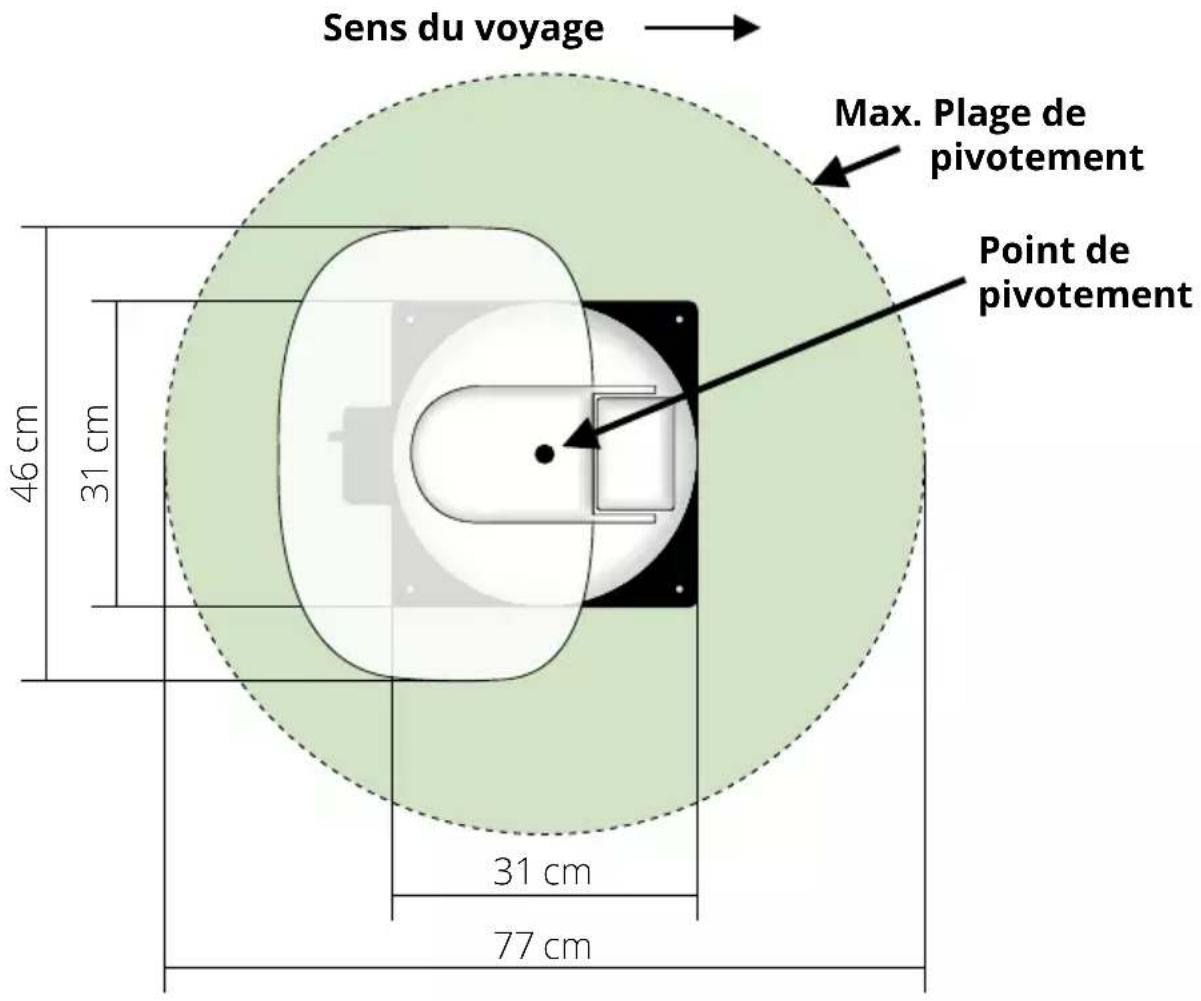

4. Dimensions de montage....21
5. Spécifications techniques 22

1.1 Consignes de sécurité

Veuillez lire attentivement le manuel d'utilisation avant de commencer l'installation. Si vous avez déjà installé des produits similaires, la procédure peut ne pas être la même que pour ce produit.

• Une mauvaise manipulation peut causer de sérieux dommages à cet appareil. Les responsables peuvent également être tenus pour responsables de tout dommage supplémentaire qui pourrait en résulter pour l'équipement.
• Veuillez vérifier la tension de fonctionnement correcte de votre alimentation électrique avant la mise en service. Pour la tension de fonctionnement de l'appareil, veuillez vous référer aux données techniques de ce mode d'emploi.
• L'unité de commande ne doit pas être exposée à des gouttes d'eau, des éclaboussures d'eau ou d'autres liquides.
• Ne laissez pas les enfants jouer avec des feuilles ou d'autres matériaux d'emballage, il y a danger de suffocation.

1.2 Volume de livraison

■ 1x Caravanman Kompakt 3 ■ 1x Appareil de commande (câble électrique inclus) ■ 1x Câble coaxial (1 m) ■ 2x Câble coaxial (10 m) ■ 1x Traversée de toit ■ 1x Mode d'emploi

Optionales Zubehör: Mobil-Kit 3 pour une utilisation mobile

Numéro d'article: 1201000

1.3 Composants du système

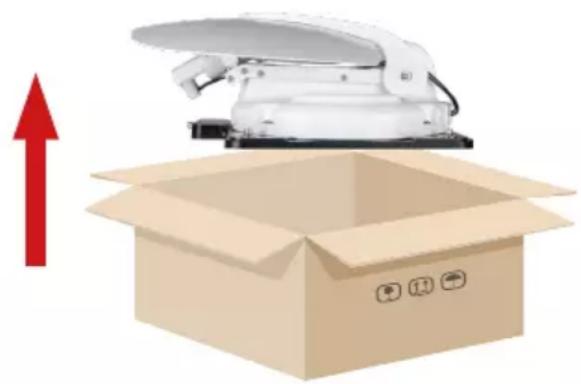

Ouvrez le carton et retirez l'unité de commande, les câbles de connexion et le matériel d'emballage. Soulevez l'antenne pour la sortir de sa boîte. Ne mettez jamais le système sens dessus dessous !

Ne touchez jamais l'antenne directement au miroir lorsque vous la sortez de la boîte. Soulevez l'antenne par la plaque de base.

L'antenne haute performance et l'angle d'élévation de 15-62° permettent la meilleure réception possible dans les plus importantes destinations de vacances en Europe.

Unité de contrôle

L'unité de contrôle est utilisée pour la sélection et le contrôle des satellites. Il est connecté entre l'antenne et le téléviseur (récepteur) et alimente l'antenne en énergie. Après un alignement réussi, l'appareil peut être éteint.

Remarque:

Le Caravanman Kompakt 3 Twin dispose d'une connexion supplémentaire pour un second téléviseur ou récepteur. Pour le branchement correct des composants, veuillez vous référer au schéma de connexion de ce manuel d'utilisation.

2.1 Installation sur le toit

Par principe, nous recommandons de faire effectuer l'installation par votre revendeur spécialisé ou un atelier spécialisé ! Veuillez également noter que la hauteur du véhicule change en conséquence à cause de l'antenne ! Veuillez respecter scrupuleusement les différents points des instructions d'installation !

Informations générales

Prévoyez un lieu de travail approprié, un garage/hall est préférable à un lieu extérieur. La température ambiante pour l'installation doit être comprise entre +5° C et +25° C au maximum. Ne pas travailler directement au soleil. Respectez les règles de travail lorsque vous manipulez des produits chimiques. Assurer l'hygiène nécessaire au travail.

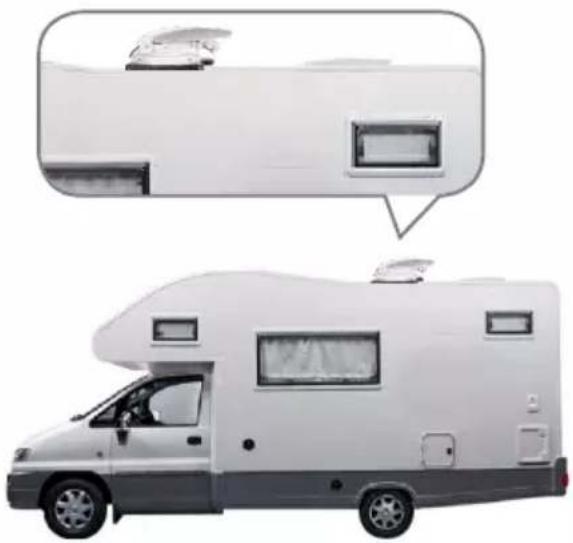

Préparation

1. Assurez-vous que le toit de votre véhicule est suffisamment stable. Si la stabilité du toit est insuffisante ou douteuse, fixez une plaque de tôle d'environ 2 mm d'épaisseur mesurant environ 100 x 100 cm sur le revêtement extérieur du toit. Veuillez vous adresser au constructeur de votre véhicule pour plus d'informations.
2. Vérifiez que toutes les pièces sont présentes.
3. Placez l'antenne sur le dernier emplacement de montage et alignez-la de manière à ce que le miroir et l'unité LNB soient dirigés vers l'arrière du véhicule. Assurez-vous que la surface de montage est plane et qu'aucune structure de toit ne gêne. Il est essentiel de respecter les dimensions de montage indiquées dans ces instructions. La distance minimale par rapport à un appareil de climatisation doit être de 30 cm.
4. Nettoyez la surface de montage avec un produit nettoyant approprié et un chiffon molletonné pour enlever la saleté et les impuretés. Ensuite, marquez la base de l'antenne avec un stylo.

1. Rendre légèrement rugueux les surfaces et les pieds dessinés avec du papier de verre (grain 120) et nettoyer à nouveau la surface avec le nettoyant et laisser le nettoyant s'éteindre pendant environ 10 minutes. ATTENTION: Ne pas toucher les surfaces par la suite.
2. Montez le passage de toit (de préférence dans le couloir de saut derrière l'antenne) sur le toit du véhicule. Veillez à éviter la pénétration de l'eau et de l'humidité (par exemple, la pluie ou les éclaboussures d'eau) dans le trou de forage. Veillez à ce que les câbles ne soient pas trop pliés pour éviter la perte de signal et l'endommagement du câble (plus petit rayon de courbure max. 5-7 cm).

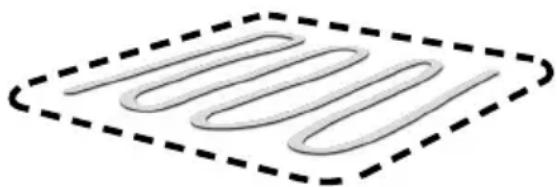

2.2 Instructions de collage

1. Préparez l'adhésif pour le montage.
2. Appliquez maintenant l'adhésif sur la face inférieure de la base de l'antenne en lignes serpentines afin que l'adhésif puisse bien durcir jusqu'à l'intérieur.
3. Maintenant, immédiatement (dans les 5 minutes suivant l'application de l'adhésif), placez l'antenne sur le champ marqué. Appuyez légèrement et régulièrement sur le pied et fixez l'antenne de manière à ce qu'elle ne glisse pas, par exemple avec du ruban adhésif. Il doit rester au moins 2 mm de colle entre le pied de l'antenne et la surface après avoir appuyé dessus. L'adhésif est durci après 48 heures maximum à +18° C et une humidité relative de 50%. Si l'humidité est faible pendant la période d'installation, vaporisez un peu d'eau dans l'air autour de l'antenne après avoir appliqué l'adhésif.
4. Enlevez immédiatement toute masse adhésive qui a fui à l'aide d'une spatule ou autre et nettoyez les surfaces souillées avec le nettoyant et un chiffon molletonné.
5. Pour des raisons de sécurité, vous pouvez également fixer le socle de l'antenne. Pour ce faire, percez les trous existants dans la base de l'antenne dans le toit de votre véhicule et fixez-la avec une vis et un écrou de blocage. Pour éviter que le pied fraîchement collé ne glisse, attendez que la colle ait durci.
6. Après l'assemblage complet et le durcissement de l'adhésif, un joint en silicone peut être tiré autour de la base de l'antenne.

1000

2.3 Installation à l'intérieur

1. Le câble coaxial est posé à l'intérieur du véhicule.
2. Lorsque vous choisissez l'emplacement de l'unité de commande et du récepteur satellite, assurez-vous que les deux appareils se trouvent dans un endroit sec et protégé.
3. Ne placez pas l'unité de commande et le récepteur satellite près des sources de chaleur et veillez à une ventilation suffisante.

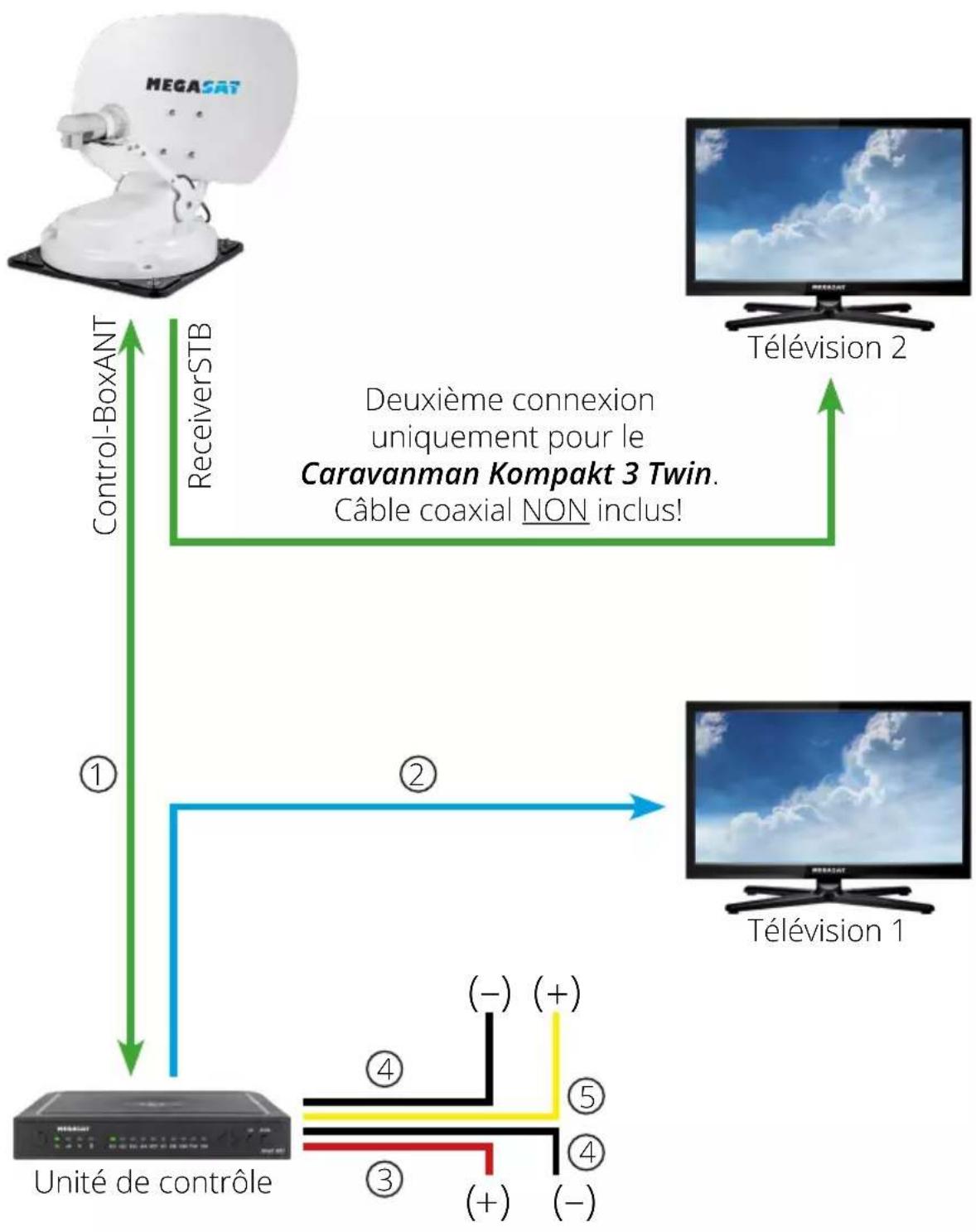

4. Les options de connexion de base pour le système d'antenne sont présentées ci-dessous:

- Reliez l'alimentation électrique (câble rouge-noir) de l'unité de commande à la batterie de votre véhicule par l'intermédiaire d'un fusible (7 ampères) afin d'éviter que le câble ne prenne feu en cas de court-circuit. Le câble jaune est connecté au contact plus du véhicule et est également protégé par un fusible de 7 ampères (ce câble ne doit être connecté que si l'antenne doit se rétracter automatiquement lorsque le moteur est démarré). Le câble noir restant est connecté au pôle négatif correspondant du système d'allumage (masse).

- Connecter le câble coaxial de l'antenne à l'unité de contrôle (câble coaxial de 10 m avec fiche F dans „ANTENNE“)

- Connecter l'unité de commande au téléviseur ou au récepteur satellite (câble coaxial de 1 m avec fiche F de „RECEIVER“ au récepteur satellite)

Remarque:

Avec le Caravanman Kompakt 3 Twin, vous connectez un second câble coaxial de l'antenne directement au second téléviseur ou récepteur satellite.

Allumage plus

L'antenne se déplace automatiquement en position rétractée dès que l'on tourne la clé de contact. Cette fonction n'est garantie que si l'unité de commande est allumée et que les câbles 4 et 5 sont connectés à l'allumage plus du véhicule.

Alimentation électrique

DC 12 V par batterie (alimentation permanente du pôle positif ROUGE) ou alimentation électrique optionnelle 230 V / 12 V DC (pas de chargeurs). Assurez-vous qu'un courant d'au moins 5 ampères est garanti.

① — Câble coaxial 10 m ② — Câble coaxial 1 m ③ — Pôle positif ④ — Pôle négatif ⑤ Allumage plus

Attention: Toujours connecter l'unité de commande par un câble de 7 ampères avec fusible et d'une épaisseur minimale de 2,5 mm². Ne vous connectez jamais à la batterie de la voiture sans un fusible.

2. Installation


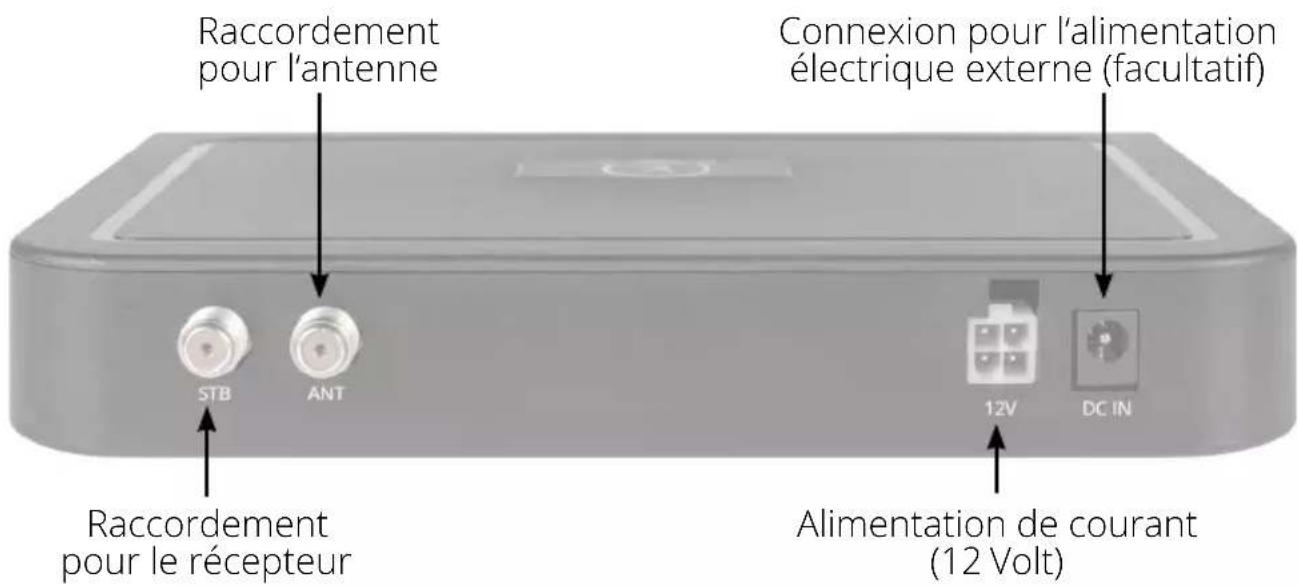

2.5 L'appareil de commande

Bouton de veille Sélectatitessatellites Confirmer

MEGASAT Q LED d'état AS1 AS2 AS3 AS4 HOT HIS E9E E5W TUR THO Position de base (antenne rétractée) OK STOW Smart IDU

Raccordement pour l'antenne Connexion pour l'alimentation électrique externe (facultatif) STB ANT 12V DC IN Raccordement pour le récepteur Alimentation de courant (12 Volt)

Attention: Toujours connecter l'unité de commande par un câble de 7 ampères avec fusible et d'une épaisseur minimale de 2,5 mm². Ne vous connectez jamais à la batterie de la voiture sans un fusible.

2.6 Diffusion par satellite

Direct Broadcast Service (DBS) diffuse des fichiers audio, vidéos et données par satellite qui se trouve 35.000 km au-dessus de la terre. Les signaux du satellite sont reçus et traités par un poste récepteur comme l'antenne et un récepteur satellite. Le système demande une vue nette du satellite pour profiter au maximum de la réception des signaux.

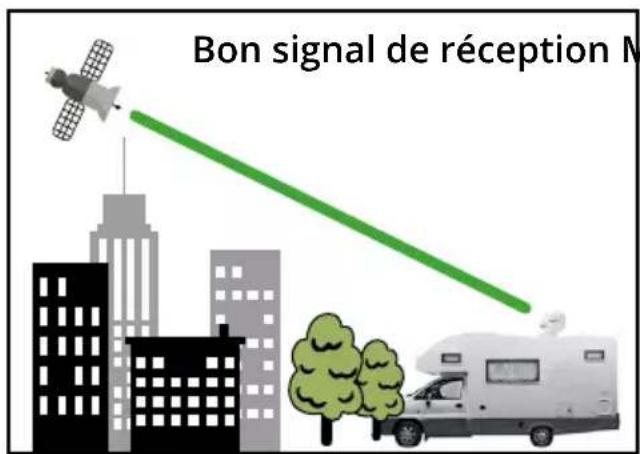

Bon signal de réception M

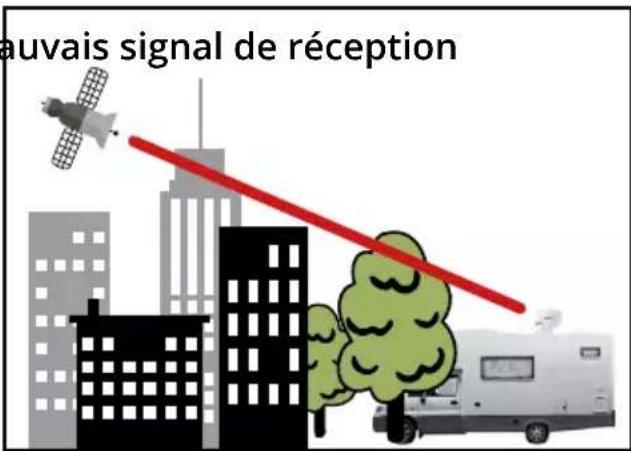

auvais signal de réception

Des obstacles comme des arbres, des ponts et grands bâtiment, qui se trouvent dans l'angle d'incidence du satellite, induisent une perte du signal. Des pluies fortes, nuages, neiges ou glaces peuvent altérer la qualité de réception. Si le signal du satellite est perdu à cause des conditions climatiques, le programme actuel du récepteur est arrêté (l'image va geler ou disparaître). Si les conditions atmosphériques permettent de nouveau une bonne réception, l'image sera restaurée.

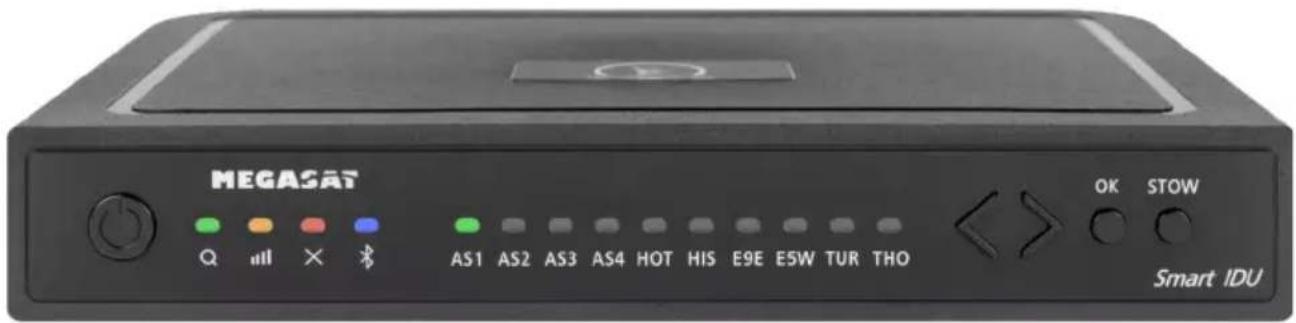

3. Recherche par satellite avec l'unité de contrôle

MEGASAT Q III X 8 AS1 AS2 AS3 AS4 HOT HIS E9E E5W TUR THO OK STOW Smart IDU

LED de recherche

Clignotement lors d'une recherche par satellite

Satellite LED

Astra 4 ( Est)

Recevoir le LED

S'allume lorsqu'un satellite est trouvé

Satellite LED

Hotbird (13° Est)

LED d'erreur

S'allume en cas de dysfonctionnement

Satellite LED

Hispasat (30° Ouest)

Bluetooth-LED

Lumières lorsqu'elles sont connectées

Satellite LED

Eutelsat 9 B (9° Est)

Satellite LED

Astra 1 (19,2° Est)

Satellite LED

Eutelsat 5 West (5° Ouest)

Satellite LED

Astra 2 (28,2° Est)

Satellite LED

Turksat (42° Est)

Satellite LED

Astra 3 (23,5° Est)

Satellite LED

Thor (0,8° Ouest)

Bouton de veille

Allume / éteint l'unité de contrôle

Bouton OK

Confirme la sélection du satellite

Bouton fléchées

Changement de satellites

Bouton STOW

Déplacement de l'antenne vers la position d'origine

3.2 Recherche par satellite

1.		z l'unité de commande en appuyant sur le bouton de veille.
2.		La LED de recherche clignote en vert pendant le processus de recherche.
3.		La LED du dernier satellite utilisé clignote en vert.
4.		Pour changer de satellite, vous devez changer de satellite à l'aide des touches fléchées dans un délai d'environ 3 à 5 secondes pendant que les LED clignotent. Un changement ultérieur n'est possible que si l'antenne a déjà trouvé un satellite.
5.		Confirmez la sélection du satellite avec le bouton OK ou attendez 3 à 5 secondes jusqu'à ce que le satellite se connecte automatiquement.
6.		Une fois que le satellite sélectionné a été trouvé, la LED de réception s'allume en orange.
7.		Si le satellite sélectionné n'a pas été trouvé, la LED d'erreur s'allume en rouge.
8.		Après une recherche réussie, vous pouvez à nouveau éteindre l'unité de commande en appuyant sur le bouton de veille.

Remarque:

Si vous souhaitez lancer la recherche à un autre endroit, il vous suffit d'appuyer sur la touche Standby pour rechercher le dernier satellite sélectionné.

Rentrer l'antenne en position de départ

1.		Si nécessaire, allumez l’unité de commande en appuyant sur le bouton de veille.
2.		Appuyez sur le bouton STOW pour rétracter l’antenne.

4. Application mobile pour contrôler l'antenne

MEGASAT

Avec l'application, les satellites peuvent être changés via le smartphone ou la tablette. Les futures mises à jour du micrologiciel de l'unité de contrôle peuvent également être effectuées. L'application est disponible gratuitement sur l'App Store (iOS) ou le Google Play Store (Android). Cherchez le nom „Megasat“ dans le magasin correspondant.

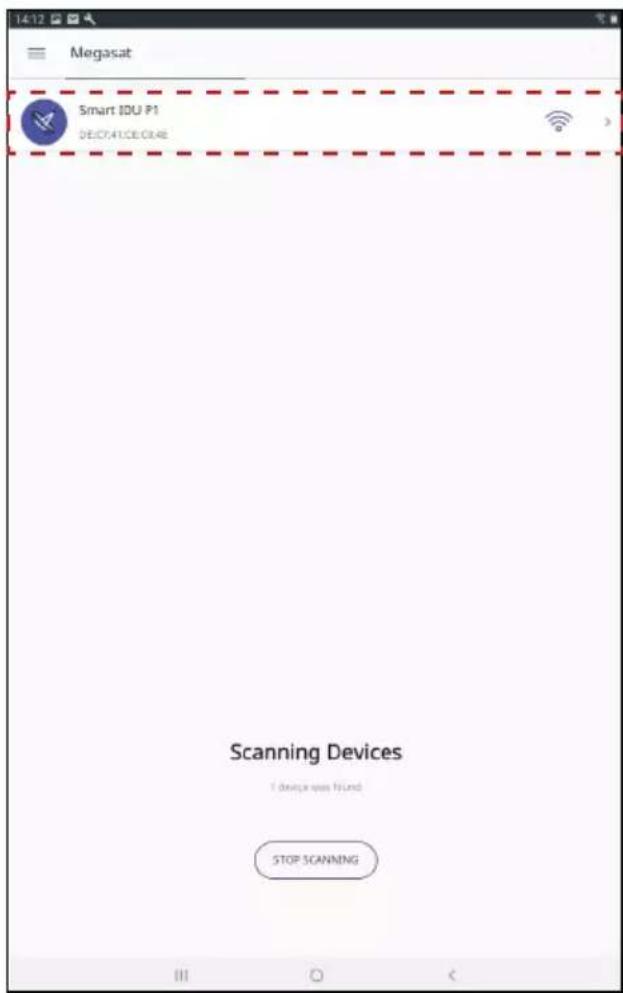

4.1 Connexion de l'unité de commande à l'appareil mobile

1. Après l'ouverture de l'application, l'écran de démarrage suivant apparaît.

1. Allumez maintenant l'unité de commande. Le nom de l'unité de contrôle apparaît alors dans le menu de sélection. Cliquez dessus.

4. Application mobile pour contrôler l'antenne

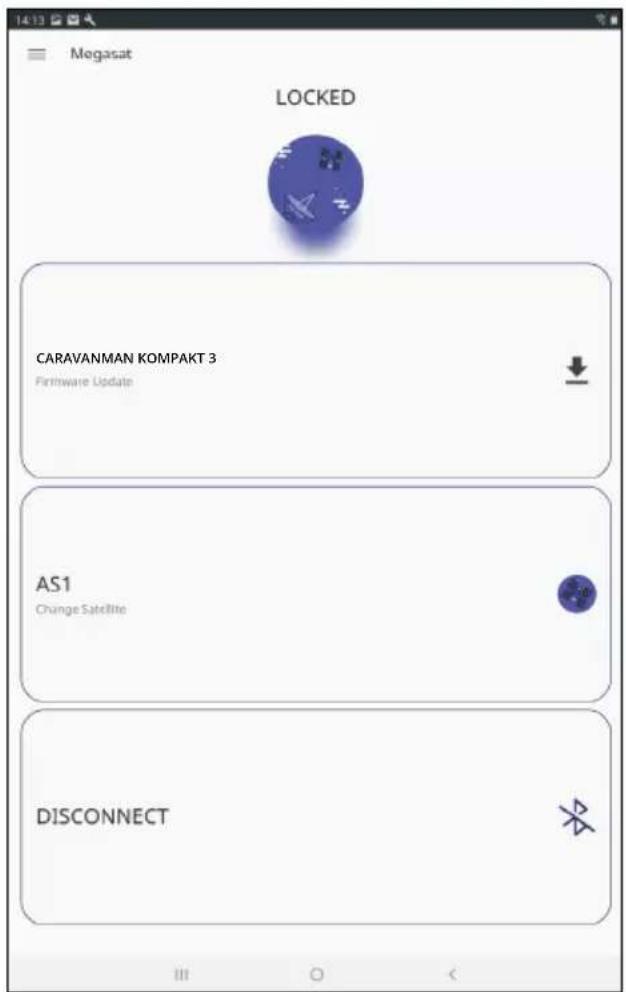

1. Sur l'interface principale de l'application, il y a maintenant plusieurs options:

Megasat LOCKED CARAVANMAN KOMPAKT 3 Firmware Update AS1 Change Satellite DISCONNECT

Mise à jour du firmware de l'antenne

Changer de satellite

Déconnecter la connexion Bluetooth®

4.2 Mise à jour du micrologiciel de l'antenne

1. Appuyez sur le bouton pour ouvrir le menu de mise à jour.

CARAVANMAN KOMPAKT 3 Firmware Update

1. L'application vérifie si une version plus récente du micrologiciel est actuellement disponible:

1. Si aucun nouveau firmware n'est disponible, le numéro de la version actuelle est affiché et le message suivant apparaît:

1. Si un nouveau firmware est disponible, le numéro de la nouvelle version est affiché et le message suivant apparaît:

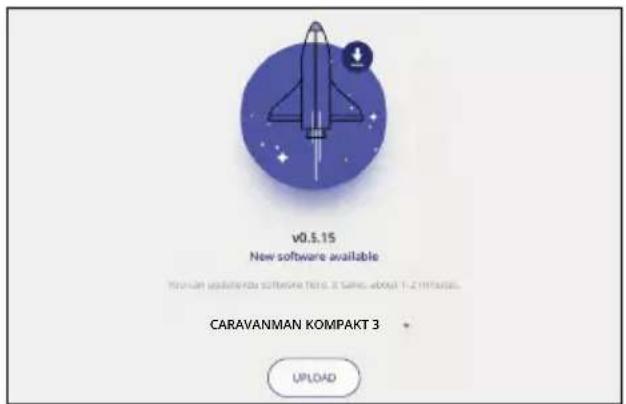

Nouveaux logiciels disponibles

Appuyez ensuite sur le bouton „Upload“ pour mettre à jour l'antenne.

v0.5.15 New software available FOR CAN OS /\u221a\usilon\upsilon\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u2766\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u221a\u2766\u221a\u221a\u221a\u221a\u2766\u221a\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2766\u2764

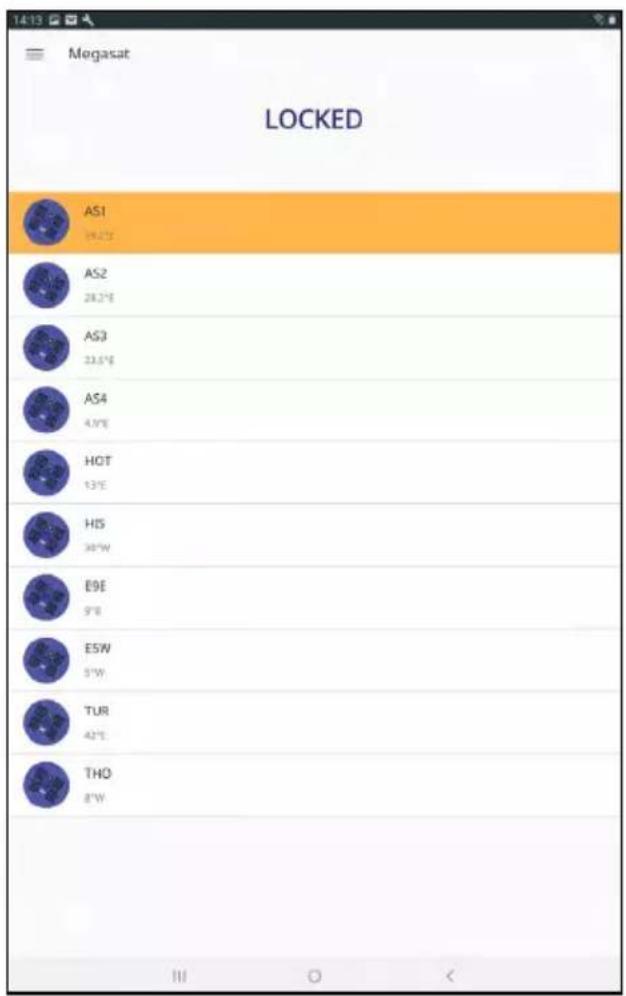

4.3 Changer de satellite

1. Tapez sur le bouton pour ouvrir la liste des satellites.
2. Sélectionnez le satellite souhaité. Après environ 3 à 5 secondes, le satellite sera automatiquement recherché.

AS1 Astra 1 (19,2° Est)

AS2 Astra 2 (28,2° Est)

AS3 Astra 3 (23,5° Est)

AS4 Astra 4 ( Est)

Un changement de satellite n'est possible que si l'antenne a déjà trouvé un satellite.

AS1 Change Satellite

Megasat LOCKED AS1 28.2°C AS2 28.2°C AS3 23.5°C AS4 4.9°C HOT 13°C HIS 30°W E9E 9°C E5W 5°W TUR 42°C THO 8°W

4.4 Déconnecter la connexion bluetooth®

Touchez le bouton pour déconnecter la connexion Bluetooth® entre l'appareil mobile et l'unité de commande.

DISCONNECT

Pas de signal satellite

Les objets tels que les arbres, les ponts et les grandes maisons situés à l'angle d'incidence du satellite provoquent la perte du signal. Si le signal satellite est perdu en raison de conditions météorologiques difficiles, le programme en cours du téléviseur ou du récepteur sera interrompu (l'image se pixellisera, se figera ou disparaîtra). Lorsque les conditions météorologiques permettront à nouveau une bonne réception, l'image télévisée sera rétablie.

Une forte saleté sur le logement peut causer des problèmes de réception.

Tout est-il correctement connecté et allumé?

Assurez-vous que la télévision et le récepteur sont correctement connectés et que le récepteur est correctement réglé pour la réception par satellite. Tous les câbles sont-ils correctement raccordés et les connexions sont-elles bien vissées sur le câble coaxial ? Vérifiez également que le câble coaxial n'est pas coudé.

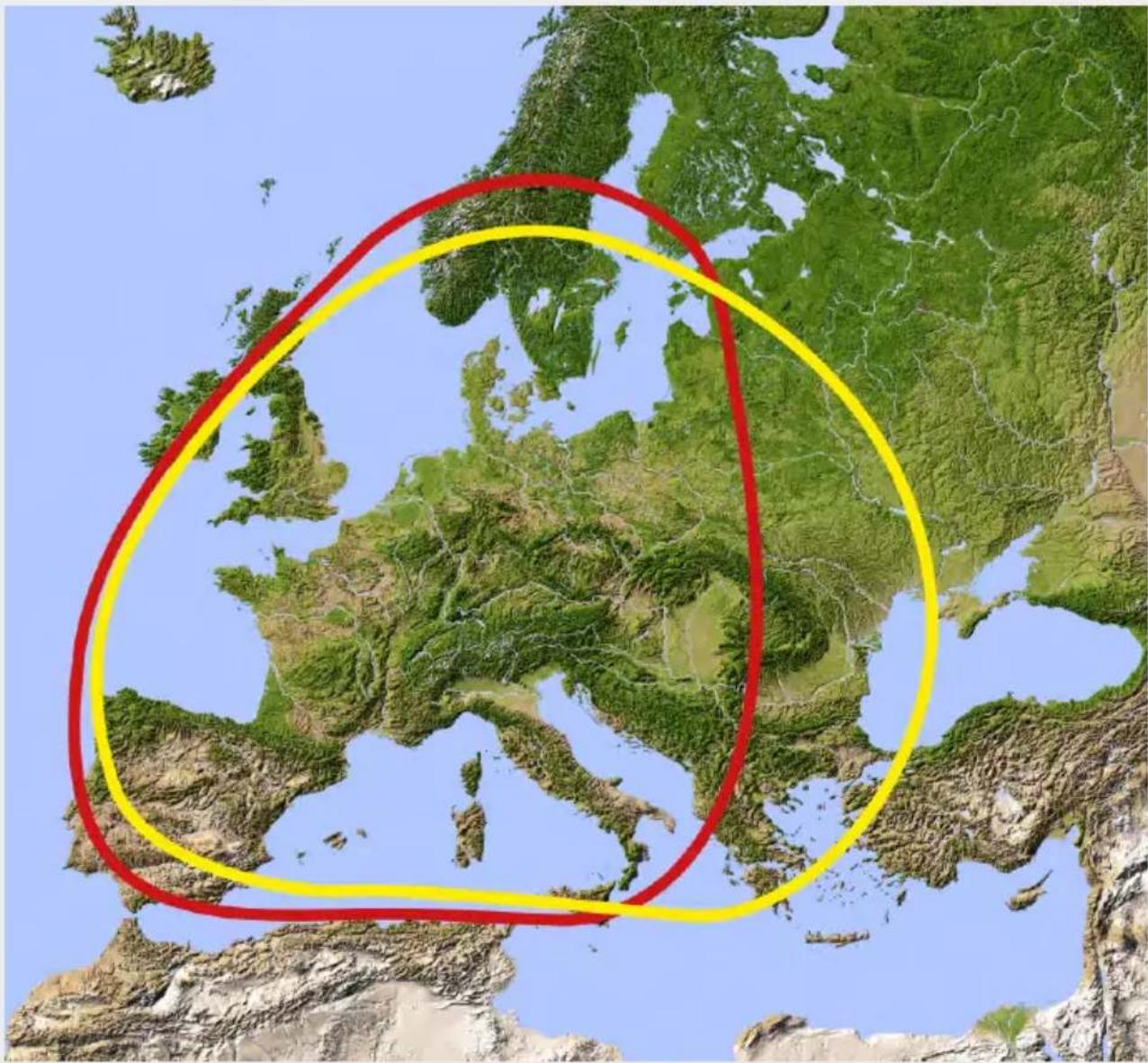

Zone de couverture du satellite

Les satellites sont en position fixe au-dessus de l'équateur en orbite. Pour pouvoir recevoir les signaux de télévision, le lieu de réception doit se trouver dans l'empreinte. Utilisez le diagramme pour vérifier si votre position se trouve dans l'empreinte du satellite. Dans les zones périphériques de l'empreinte, des interférences de réception peuvent se produire.

La fréquence satellite d'une chaîne de télévision a été modifiée

Les chaînes de télévision changent leur fréquence de façon sporadique, qui ne correspond alors plus à la fréquence du récepteur. Demandez la fréquence actuelle de la station.

Le microprogramme de l'unité de contrôle est obsolète

Si les transpondeurs du satellite sont changés, l'antenne peut ne plus être capable de trouver le satellite. Mettez à jour le micrologiciel de l'unité de contrôle pour obtenir les dernières informations sur les transpondeurs.

L'application mobile ne se connecte pas à l'unité de contrôle

Assurez-vous que la fonction Bluetooth® de votre appareil mobile est activée et que vous êtes à proximité de l'unité de commande (max. 10 mètres).

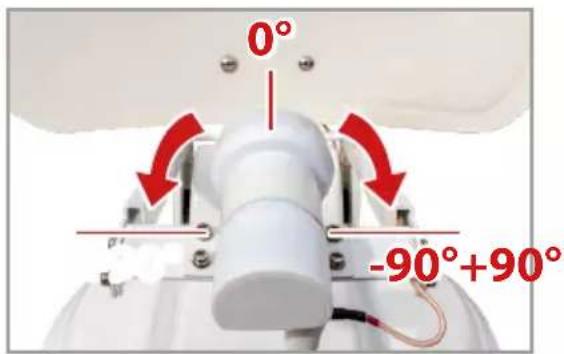

Des valeurs erronées pour les capitales européennes

Les signaux des lignes verticales (rouge) et horizontales (bleu) ont un décalage d'exactement 90° l'un par rapport à l'autre. En raison de la position différente des satellites, en fonction de votre emplacement, il est possible que les signaux ne touchent pas exactement le LNB verticalement et horizontalement. Pour régler cela, vous devez amener le LNB dans la bonne position par rapport au signal transmis. Cet ajustement sur la LNB est appelé „ajustement de biais“. La figure suivante vous montre le réglage optimal de la LNB. Plus le match est serré, meilleure est la réception.

7. Zone de couverture

Astra 1 Hotbird

Dans les zones périphériques de la zone de couverture, des perturbations de la réception peuvent se produire.

8. Dimensions de montage

Sens du voyage Max. Plage de pivotement Point de pivotement 46 cm 31 cm 31 cm 77 cm

7. Spécifications techniques

Type d'antenne Dish décalé
Nombre de participants	1 (Caravanman Kompakt 3)2 (Caravanman Kompakt 3 Twin)
Type LNB Universal-LNB
Bande de fréquences Bande Ku
Gamme de fréquences 10.7 GHz à 12.75 GHz
Renforcement de la LNB 33 dBi
Performance de réception 49 dBW
Polarisation Vertical / Horizontal
Unité de contrôle des moteurs Moteur DC à 2 axes
Angle d'inclinaison 15° à 62°
Angle de recherche 360°
Plage de température -25°C à +70°C
Alimentation électrique 12 V DC @ 5 Amper
Les dimensions des miroirs 460 x 320 mm (L/H)
Dimensions de l'antenne 460 x 170 x 460 mm (L/H/D)
Poids de l'antenne 5,1 kg
Dimensions de l'unité de contrôle 195 x 30 x 150 mm (L/H/D)
Unité de contrôle du poids	360 g

Remarque:

Le poids et les dimensions ne sont pas de mesures rigoureusement exactes. Des détails techniques peuvent être modifiés à tout moment sans annonce préalable.

Informations sur la conformité

Par la présente, Megasat Werke GmbH déclare que les appareils suivants sont conformes aux exigences essentielles et aux autres dispositions pertinentes des Directives 2014/30/EU (EMV), 2014/35/EU (LVD) et 2014/53/EU (RED):

Megasat Caravanman Kompakt 3 (Numéro d'article: 1500192)

Megasat Caravanman Kompakt 3 Twin (Numéro d'article: 1500193)

La déclaration de conformité concernant ces produits est disponible pour l'entreprise: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

La déclaration de conformité peut être téléchargée depuis notre page d'accueil: www. megasat. tv/support/downloads

Enregistrement des produits

L'enregistrement de votre produit Megasat vous donne accès à nos notifications automatiques par e-mail. Si votre produit nécessite un nouveau firmware, vous en serez informé par e-mail.

Pour l'inscription, veuillez visiter notre page d'accueil www. megasat. tv

Vous trouverez le formulaire sous Soutien → enregistrement du produit

Version: 1.0 (Août 2020)

Sous réserve de modifications techniques, de fautes d'impression et d'erreurs.
