MODE D'EMPLOI Campingman Kompakt 3 MEGASAT

Veuillez effectuer une mise à jour avant la première mise en service de l'antenne, avec l'application Megasat !

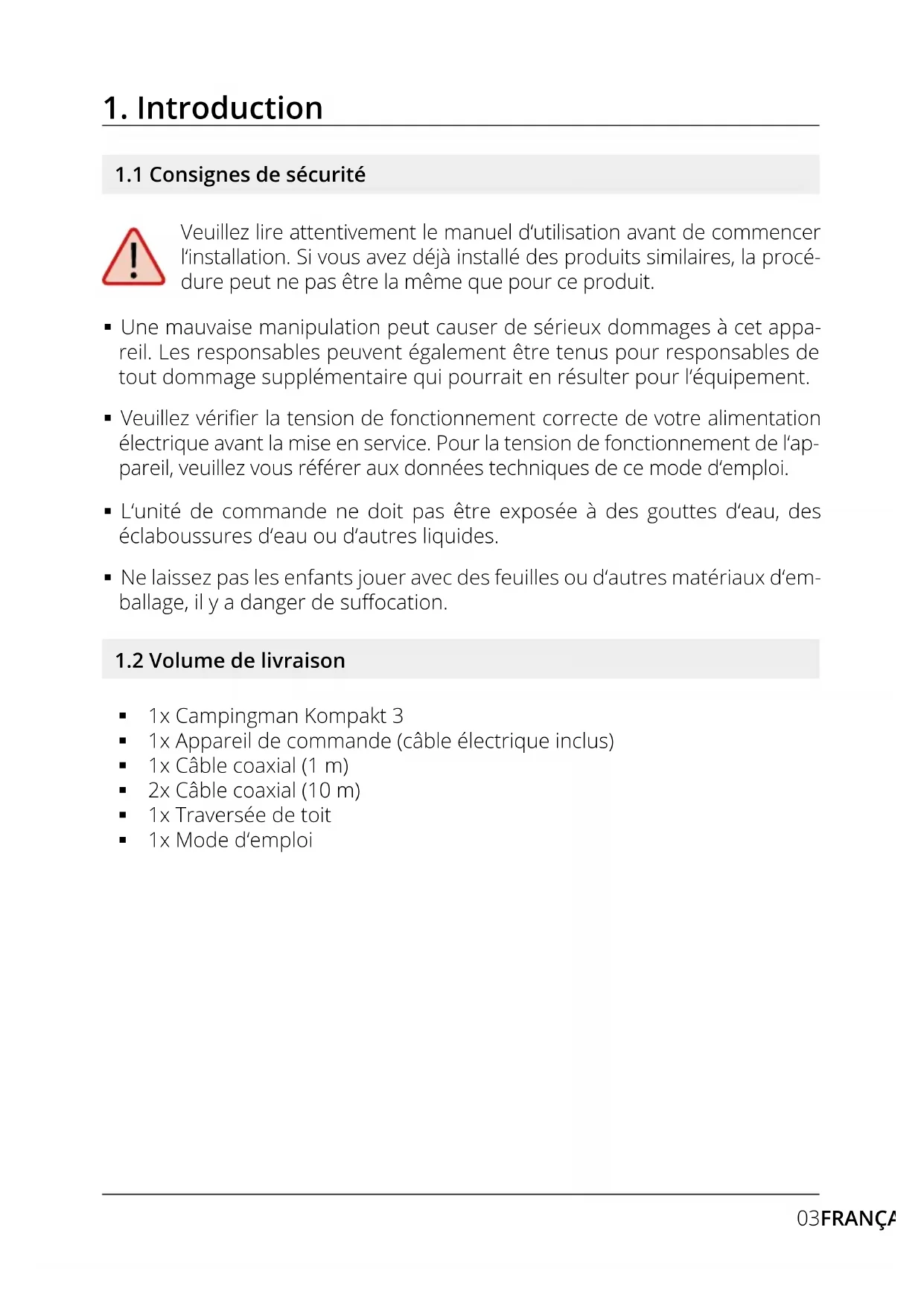

1. Introduction

1.1 Consignes de sécurité....03 1.2 Volume de livraison 03 1.3 Composants de système....04

2. Installation

2.2 Installation sur le toit....05 2.3 Instructions de collage....06 2.4 Installation à l'intérieur....07 2.5 Connexion des composants....08 2.6 L'unité de contrôle....09 2.7 Transmission par satellite....10

1. Fixer des valeurs pour le biais....11

4. Recherche de satellites avec l'unité de contrôle

4.1 Désignation des LEDs et des clés respectives....12 4.2 Recherche par satellite....13

5. Application mobile pour contrôler l'antenne

5.1 Connexion de l'unité de commande à l'appareil mobile.....14 5.2 Mise à jour du micrologiciel de l'antenne....16 5.3 Changer de satellite....17 5.4 Déconnexion de Bluetooth ^® 17

1. Dépannage....18
2. Zone de couverture..... 19
3. Dimensions de montage....20
4. Spécifications techniques 21

1.1 Consignes de sécurité

Veuillez lire attentivement le manuel d'utilisation avant de commencer l'installation. Si vous avez déjà installé des produits similaires, la procédure peut ne pas être la même que pour ce produit.

• Une mauvaise manipulation peut causer de sérieux dommages à cet appareil. Les responsables peuvent également être tenus pour responsables de tout dommage supplémentaire qui pourrait en résulter pour l'équipement.
• Veuillez vérifier la tension de fonctionnement correcte de votre alimentation électrique avant la mise en service. Pour la tension de fonctionnement de l'appareil, veuillez vous référer aux données techniques de ce mode d'emploi.
• L'unité de commande ne doit pas être exposée à des gouttes d'eau, des éclaboussures d'eau ou d'autres liquides.
• Ne laissez pas les enfants jouer avec des feuilles ou d'autres matériaux d'emballage, il y a danger de suffocation.

1.2 Volume de livraison

■ 1x Campingman Kompakt 3 ■ 1x Appareil de commande (câble électrique inclus) ■ 1x Câble coaxial (1 m) ■ 2x Câbles coaxiaux (10 m) ■ 1x Traversée de toit ■ 1x Mode d'emploi

1.3 Composants du système

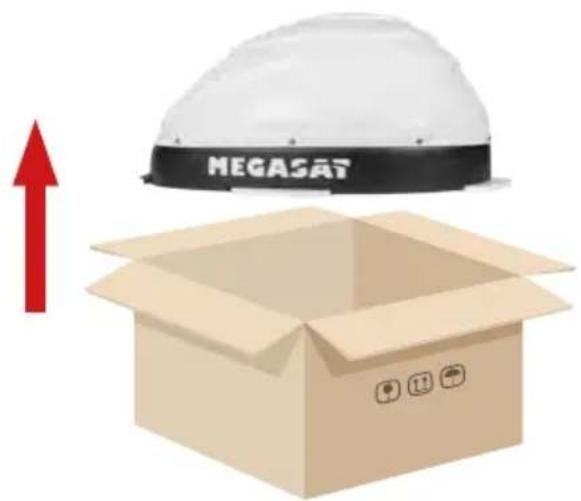

Ouvrez le carton et retirez l'unité de commande, les câbles de connexion et le matériel d'emballage. Soulevez l'antenne pour la sortir de sa boîte. Ne mettez jamais le système sens dessus dessous!

MEGASAT

LOCK

Attention!

Avant le montage, retirez la vis marquée „LOCK“ sur le bas de l'antenne.

Unité d'antenne

L'antenne haute performance et l'angle d'élévation de 15-62° permettent la meilleure réception possible dans les plus importantes destinations de vacances en Europe.

Unité de contrôle

L'unité de contrôle est utilisée pour la sélection et le contrôle des satellites. Il est connecté entre l'antenne et le téléviseur (récepteur) et alimente l'antenne en énergie. Après un alignement réussi, l'appareil peut être éteint.

Remarque:

Le Campingman Kompakt 2 Twin dispose également d'une fonction d'inclinaison automatique qui ajuste automatiquement l'angle de polarisation du LNB et d'une connexion supplémentaire pour un second récepteur. L'unité de commande ne peut être utilisée qu'à la connexion marquée „Control-Box“. Seule cette connexion est destinée au contrôle.

2. Installation

Par principe, nous recommandons de faire effectuer l'installation par votre revendeur spécialisé ou un atelier spécialisé. Veuillez également noter que la hauteur du véhicule change en conséquence à cause de l'antenne. Veuillez respecter scrupuleusement les différents points des instructions d'installation.

Informations générales

Prévoyez un lieu de travail approprié, un garage/hall est préférable à un lieu extérieur. La température ambiante pour l'installation doit être comprise entre +5° C et +25° C au maximum. Ne pas travailler directement au soleil. Respectez les règles de travail lorsque vous manipulez des produits chimiques. Assurez l'hygiène nécessaire au travail.

Préparation:

1. Assurez-vous que le toit de votre véhicule est suffisamment stable. Si la stabilité du toit est insuffisante ou douteuse, fixez une plaque de tôle d'environ 2 mm d'épaisseur mesurant environ 100 x 100 cm sur le revêtement extérieur du toit. Veuillez vous adresser au constructeur de votre véhicule pour plus d'informations.
2. Vérifiez que toutes les pièces nécessaires à l'assemblage sont présentes.

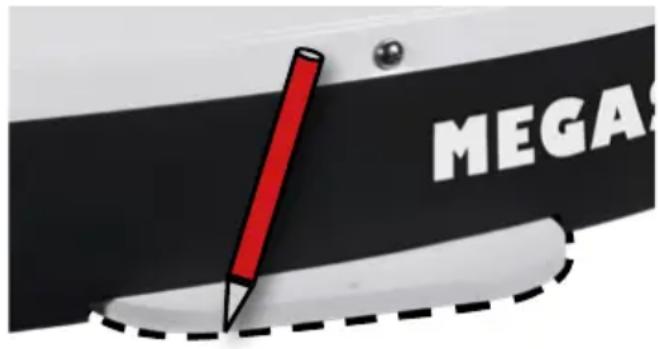

3. Placez l'antenne sur l'emplacement de montage ultérieur et alignez-la de manière à ce que le raccord de l'antenne soit orienté vers l'arrière. Assurez-vous que le site d'installation est de niveau et qu'il n'y a pas de structures de toit qui pourraient interférer avec la réception du satellite. Les superstructures jusqu'à 8 cm de hauteur ne posent pas de problème. Les superstructures plus élevées doivent avoir une distance appropriée par rapport à l'antenne, de sorte qu'il n'y ait pas d'obstacle entre l'antenne et le satellite. La distance minimale par rapport à un climatiseur doit être de 30 cm.
4. Nettoyez la surface de montage avec un produit nettoyant approprié et un chiffon molletonné pour enlever la saleté et les impuretés. Ensuite, marquez les pieds de l'antenne avec un stylo.

MEGA

2. Installation

1. Rendre légèrement rugueux les surfaces et les pieds dessinés avec du papier de verre (grain 120) et nettoyer à nouveau la surface avec le nettoyant et laisser le nettoyant s'évaporer pendant environ 10 minutes. ATTENTION: Ne pas toucher les surfaces par la suite.
2. Montez le passage de toit (de préférence dans le couloir de saut derrière l'antenne) sur le toit du véhicule. Veillez à éviter la pénétration de l'eau et de l'humidité (par exemple, la pluie ou les éclaboussures d'eau) dans le trou de forage. Veillez à ce que les câbles ne soient pas trop pliés pour éviter la perte de signal et l'endommagement du câble (plus petit rayon de courbure max. 5-7 cm).

2.2 Instructions de collage

1. Préparez l'adhésif pour le montage.

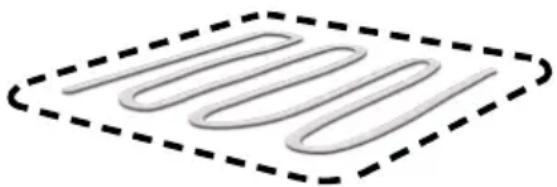

2. Appliquez maintenant l'adhésif sur la face inférieure de la base de l'antenne en lignes serpentines afin que l'adhésif puisse bien durcir jusqu'à l'intérieur.
3. Maintenant, immédiatement (dans les 5 minutes suivant l'application de l'adhésif), placez l'antenne sur le champ marqué. Appuyez légèrement et régulièrement sur le pied et fixez l'antenne de manière à ce qu'elle ne glisse pas, par exemple avec du ruban adhésif. Il doit rester au moins 2 mm de colle entre le pied de l'antenne et la surface après avoir appuyé dessus. L'adhésif est durci après 48 heures maximum à +18° C et une humidité relative de 50%. Si l'humidité est faible pendant la période d'installation, vaporisez un peu d'eau dans l'air autour de l'antenne après avoir appliqué l'adhésif.
4. Enlevez immédiatement toute masse adhésive qui a fui à l'aide d'une spatule ou autre et nettoyez les surfaces souillées avec le nettoyant et un chiffon molletonné.
5. Pour des raisons de sécurité, vous pouvez également fixer le socle de l'antenne. Pour ce faire, percez les trous existants dans la base de l'antenne dans le toit de votre véhicule et fixez-la avec une vis et un écrou de blocage. Pour éviter que le pied fraîchement collé ne glisse, attendez que la colle ait durci.
6. Après l'assemblage complet et le durcissement de l'adhésif, un joint en silicone peut être tiré autour de la base de l'antenne.

1000

2.3 Installation à l'intérieur

1. Le câble coaxial est posé à l'intérieur du véhicule.
2. Lorsque vous choisissez l'emplacement de l'unité de commande et du récepteur satellite, assurez-vous que les deux appareils se trouvent dans un endroit sec et protégé.
3. Ne placez pas l'unité de commande et le récepteur satellite près des sources de chaleur et veillez à une ventilation suffisante.
4. Les options de connexion de base pour le système d'antenne sont présentées ci-dessous:
5. Reliez l'alimentation électrique (câble rouge-noir) de l'unité de commande à la batterie de votre véhicule par l'intermédiaire d'un fusible (7 ampères) afin d'éviter que le câble ne prenne feu en cas de court-circuit.
6. Connecter le câble coaxial de l'antenne à l'unité de contrôle (câble coaxial de 10 m avec fiche F dans „ANTENNE“)
7. Connecter l'unité de commande au téléviseur ou au récepteur satellite (câble coaxial de 1 m avec fiche F de „RECEIVER“ au récepteur satellite)

Remarque:

Avec le Campingman Kompakt 3 Twin, vous connectez un second câble coaxial de l'antenne directement au second téléviseur ou récepteur satellite.

2.4 Connexion des composants

Ne montez pas l'unité de commande et le récepteur satellite dans l'habitacle du véhicule à proximité d'un airbag. Veillez à ce que les câbles soient posés avec soin pour éviter les courts-circuits. Faites également attention aux câbles existants.

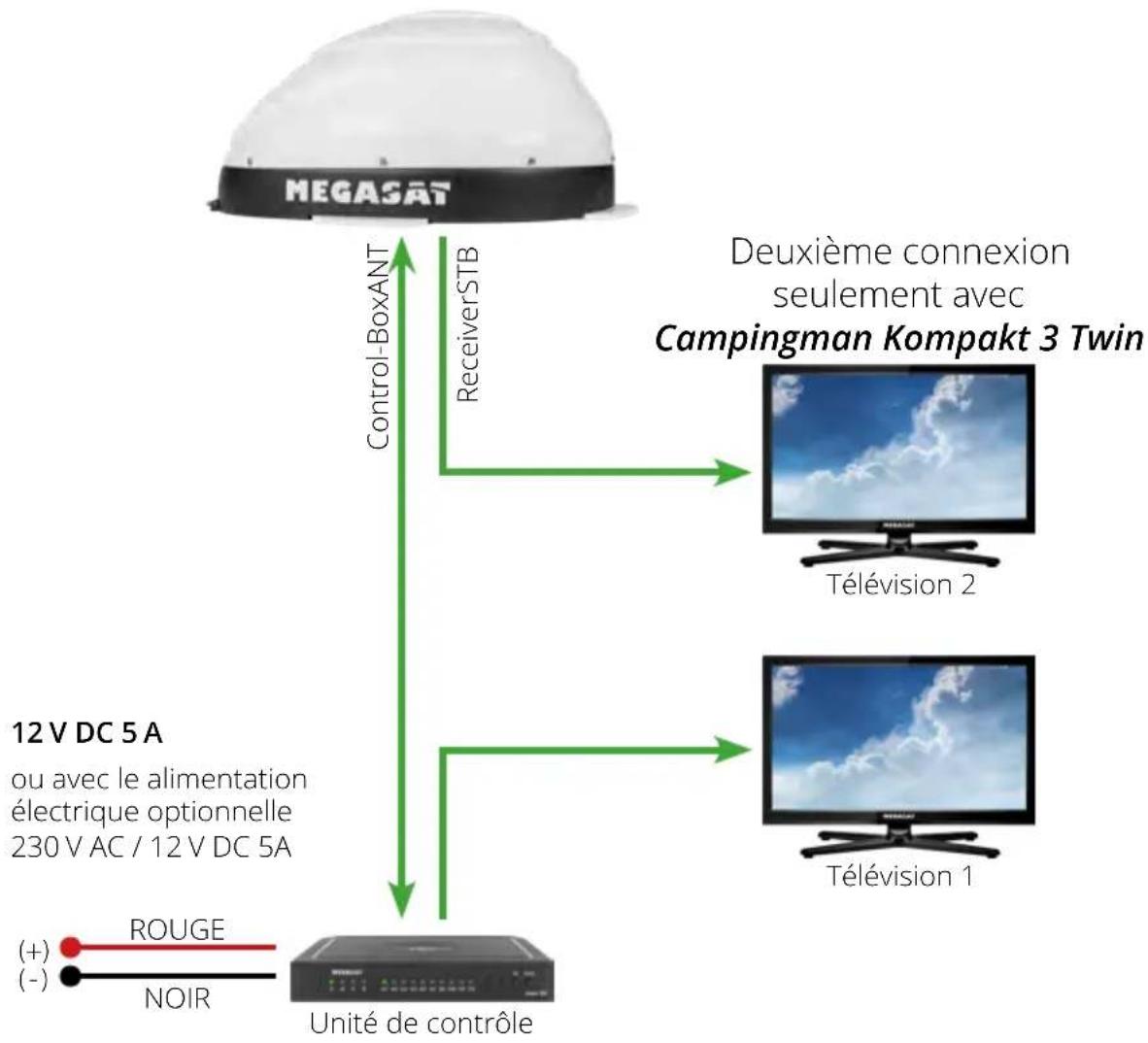

Connectez l'antenne comme indiqué sur la figure :

Remarque:

L'antenne ne doit pas nécessairement fonctionner avec deux récepteurs!

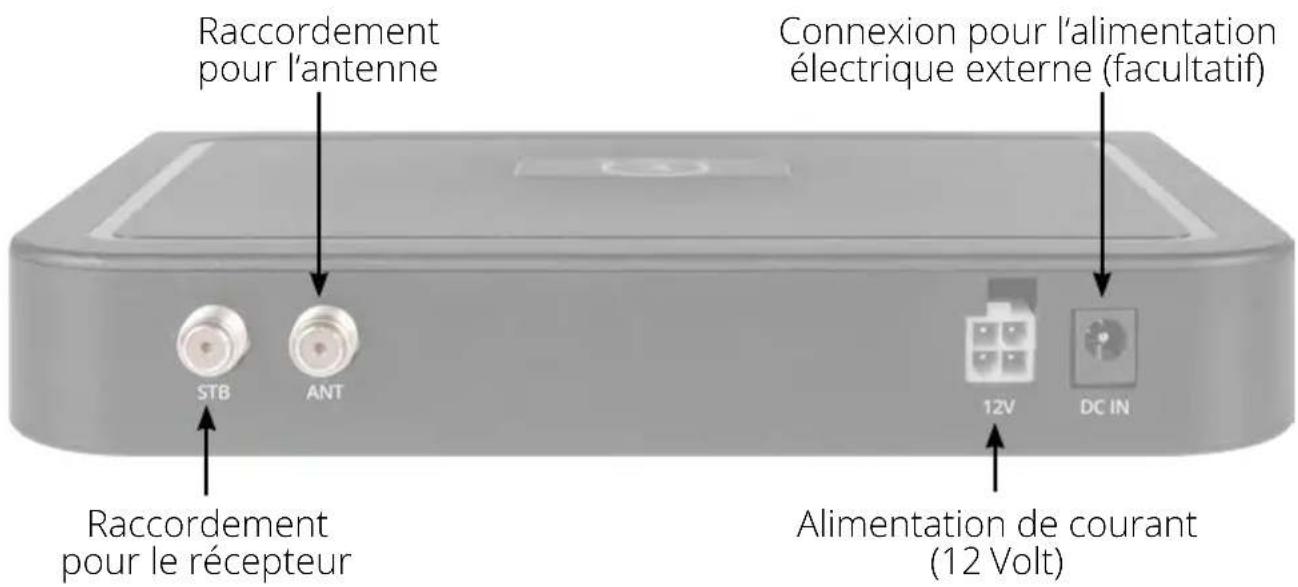

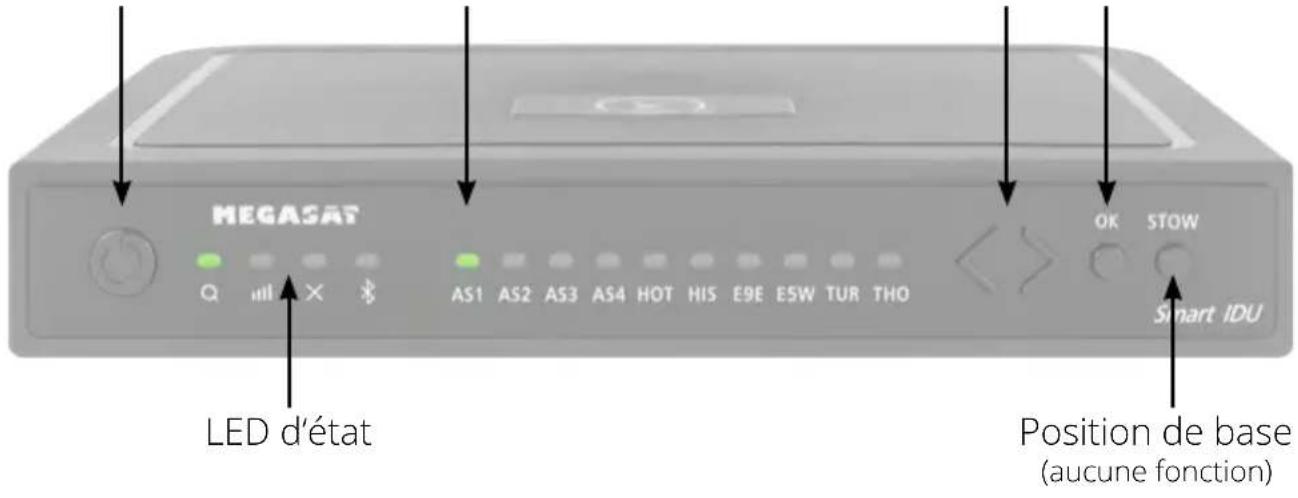

2.5 L'appareil de commande

Bouton de veille Sélecteur de satellites Confirmer

MEGASAT Q LED d'état AS1 AS2 AS3 AS4 HOT HIS E9E E5W TUR THO Position de base (aucune fonction) OK STOW Smart IDU

Raccordement pour l'antenne Connexion pour l'alimentation électrique externe (facultatif) STB ANT 12V DC IN Raccordement pour le récepteur Alimentation de courant (12 Volt)

Attention: Toujours connecter l'unité de commande par un câble de 7 ampères avec fusible et d'une épaisseur minimale de 2,5 mm². Ne vous connectez jamais à la batterie de la voiture sans un fusible.

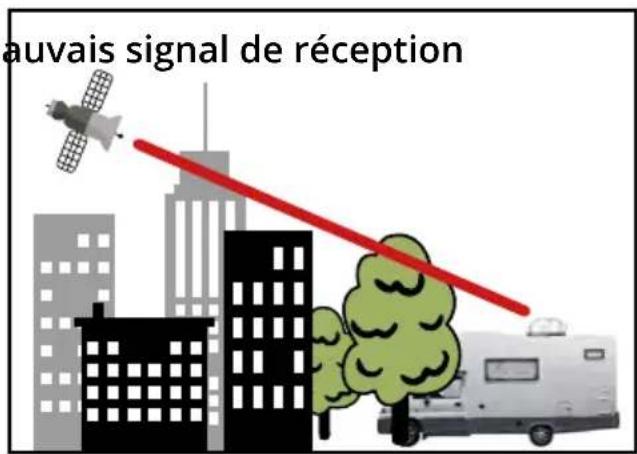

2.6 Diffusion par satellite

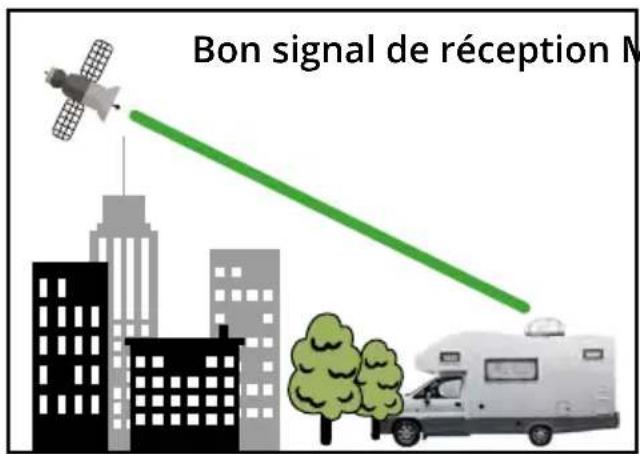

Direct Broadcast Service (DBS) diffuse des fichiers audio, vidéos et données par satellite qui se trouve 35.000 km au-dessus de la terre. Les signaux du satellite sont reçus et traités par un poste récepteur comme l'antenne et un récepteur satellite. Le système demande une vue nette du satellite pour profiter au maximum de la réception des signaux.

Bon signal de réception M

auvais signal de réception

Des obstacles comme des arbres, des ponts et des grands bâtiments, qui se trouvent dans l'angle d'incidence du satellite, induisent une perte du signal. Des pluies fortes, nuages, neiges ou glaces peuvent altérer la qualité de réception. Si le signal du satellite est perdu à cause des conditions climatiques, le programme actuel du récepteur est arrêté (l'image va geler ou disparaître). Si les conditions atmosphériques permettent de nouveau une bonne réception, l'image sera restaurée.

3. Fixer des valeurs pour le biais

Des valeurs erronées pour les capitales européennes

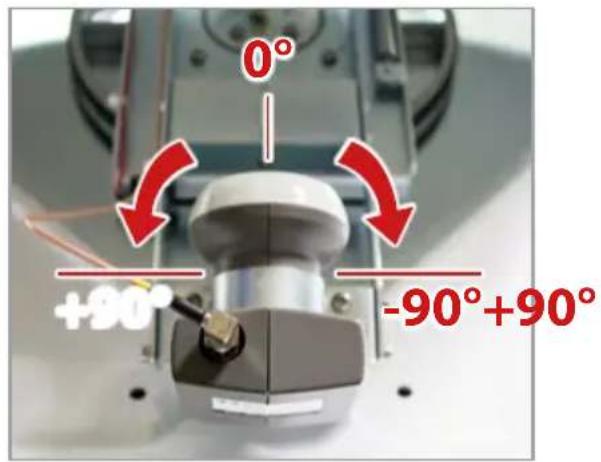

Il vous suffit d'effectuer les réglages suivants pour le Campingman Kompact 3 (sans Auto Skew) !

Les signaux des lignes verticales (rouge) et horizontales (bleu) ont un décalage d'exactement 90° l'un par rapport à l'autre. En raison de la position différente des satellites, en fonction de votre emplacement, il est possible que les signaux ne touchent pas exactement le LNB verticalement et horizontalement. Pour régler cela, vous devez amener le LNB dans la bonne position par rapport au signal transmis. Cet ajustement sur la LNB est appelé „ajustement de biais“. La figure suivante vous montre le réglage optimal de la LNB. Plus le match est serré, meilleure est la réception.

0° +90° -90°+90°

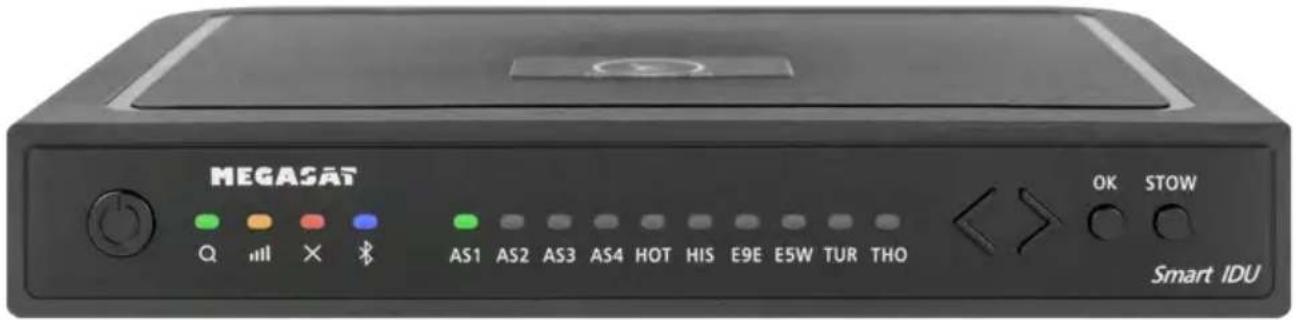

4. Recherche par satellite avec l'unité de contrôle

MEGASAT Q mm X % AS1 AS2 AS3 AS4 HOT HIS E9E E5W TUR THO OK STOW Smart IDU

LED de recherche

Clignotement lors d'une recherche par satellite

Satellite LED

Astra 4 ( Est)

Recevoir le LED

S'allume lorsqu'un satellite est trouvé

Satellite LED

Hotbird (13° Est)

LED d'erreur

S'allume en cas de dysfonctionnement

Satellite LED

Hispasat (30° Ouest)

Bluetooth-led

Lumières lorsqu'elles sont connectées

Satellite LED

Eutelsat 9B (9° Est)

Satellite LED

Astra 1 (19,2° Est)

Satellite LED

Eutelsat 5 West (5° Ouest)

Satellite LED

Astra 2 (28,2° Est)

Satellite LED

Turksat (42° Est)

Satellite LED

Astra 3 (23,5° Est)

Satellite LED

Thor (0,8° Ouest)

Bouton de veille

Allume/éteint l'unité de contrôle

Bouton OK

Confirme la sélection du satellite

Bouton fléchées

Changement de satellites

Bouton STOW

Déplacement de l'antenne vers la position d'origine

4.2 Recherche par satellite

1.		z l'unité de commande en appuyant sur le bouton de veille.
2.		La LED de recherche clignote en vert pendant le processus de recherche.
3.		La LED du dernier satellite utilisé clignote en vert.
4.		Pour changer de satellite, vous devez changer de satellite à l'aide des touches fléchées dans un délai d'environ 3 à 5 secondes pendant que les LED clignotent. Un changement ultérieur n'est possible que si l'antenne a déjà trouvé un satellite.
5.		Confirmez la sélection du satellite avec le bouton OK ou attendez 3 à 5 secondes jusqu'à ce que le satellite se connecte automatiquement.
6.		Une fois que le satellite sélectionné a été trouvé, la LED de réception s'allume en orange.
7.		Si le satellite sélectionné n'a pas été trouvé, la LED d'erreur s'allume en rouge.
8.		Après une recherche réussie, vous pouvez à nouveau éteindre l'unité de commande en appuyant sur le bouton de veille.

Remarque:

Si vous souhaitez lancer la recherche à un autre endroit, il vous suffit d'appuyer sur la touche Standby pour rechercher le dernier satellite sélectionné.

5. Application mobile pour contrôler l'antenne

MEGASAT

Avec l'application, les satellites peuvent être changés via le smartphone ou la tablette. Les futures mises à jour du micrologiciel de l'unité de contrôle peuvent également être effectuées. L'application est disponible gratuitement sur l'App Store (iOS) ou le Google Play Store (Android). Cherchez le nom „Megasat“ dans le magasin correspondant.

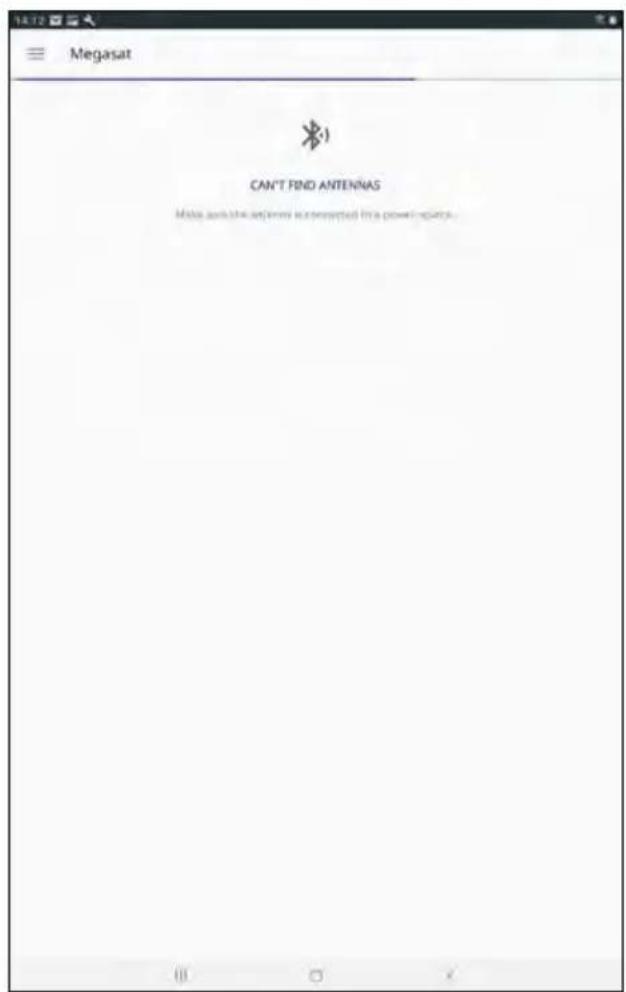

5.1 Connexion de l'unité de commande à l'appareil mobile

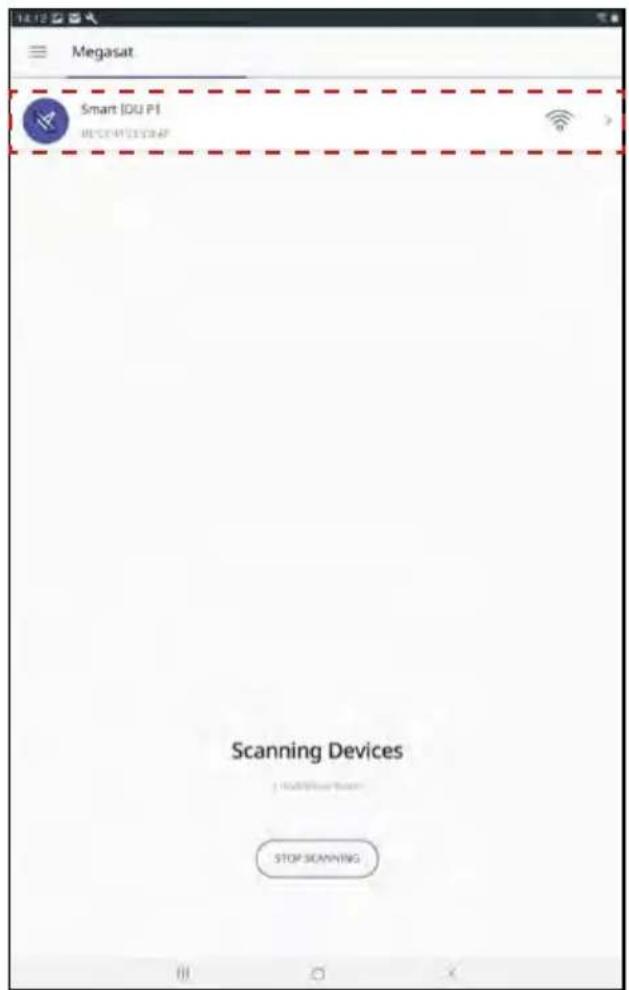

1. Après l'ouverture de l'application, l'écran de démarrage suivant apparaît.

1. Allumez maintenant l'unité de commande. Le nom de l'unité de contrôle apparaît alors dans le menu de sélection. Cliquez dessus.

5. Application mobile pour contrôler l'antenne

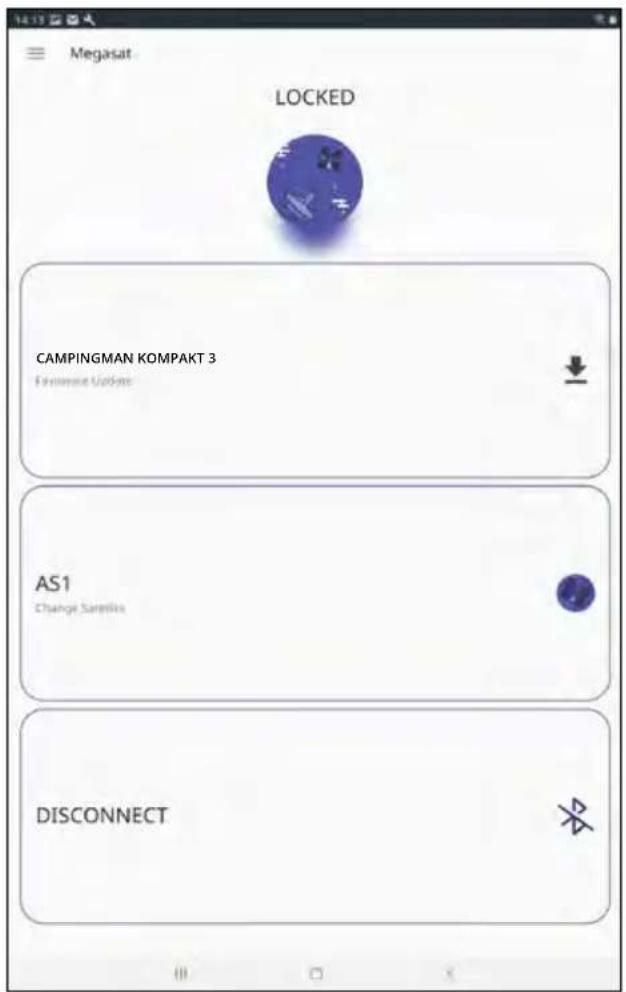

1. Sur l'interface principale de l'application, il y a maintenant plusieurs options:

Megasat LOCKED CAMPINGMAN KOMPAKT 3 Feremase Update AS1 Change Samples DISCONNECT

Mise à jour du firmware de l'antenne

Changer de satellite

Déconnecter la connexion Bluetooth®

5.2 Mise à jour du micrologiciel de l'antenne

1. Appuyez sur le bouton pour ouvrir le menu de mise à jour.

1. L'application vérifie si une version plus récente du micrologiciel est actuellement disponible :

1. Si aucun nouveau firmware n'est disponible, le numéro de la version actuelle est affiché et le message suivant apparaît:

1. Si un nouveau firmware est disponible, le numéro de la nouvelle version est affiché et le message suivant apparaît:

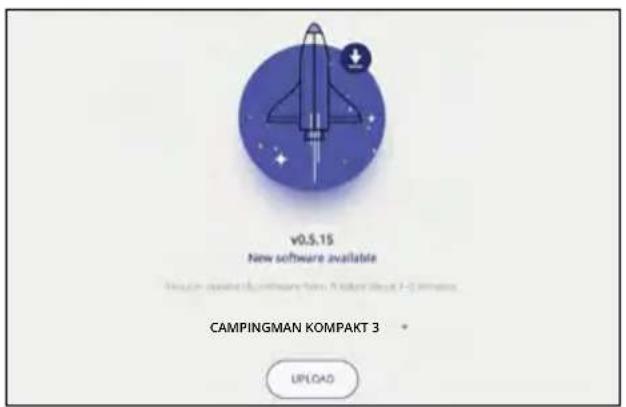

Nouveaux logiciels disponibles

Appuyez ensuite sur le bouton „Upload“ pour mettre à jour l'antenne.

v0.5.15 New software available CAMPINGMAN KOMPAKT 3 UPLOAD

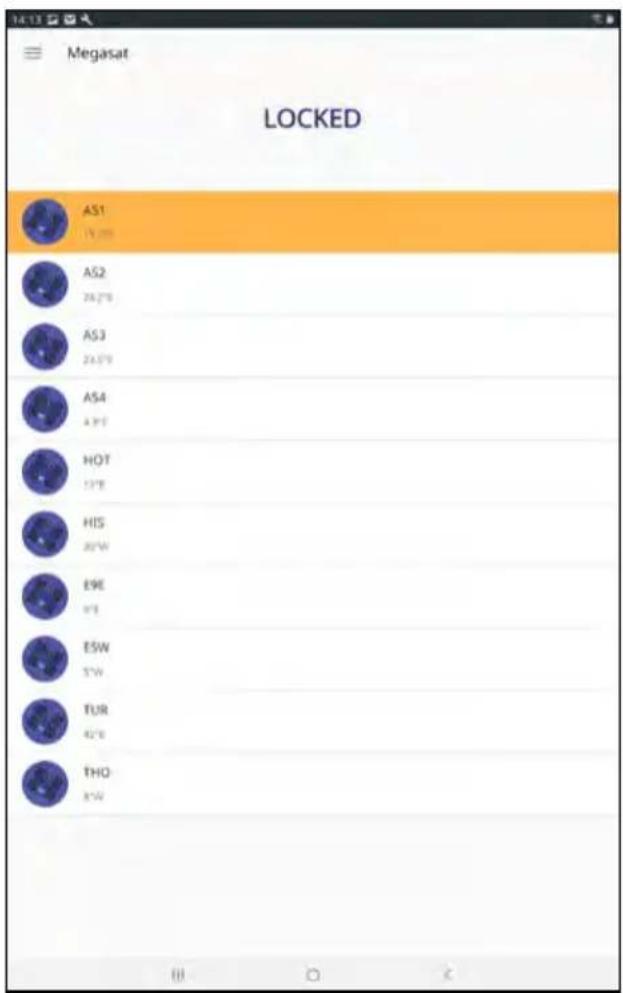

5.3 Changer de satellite

1. Tapez sur le bouton pour ouvrir la liste des satellites.
2. Sélectionnez le satellite souhaité. Après environ 3 à 5 secondes, le satellite sera automatiquement recherché.

AS1 Astra 1 (19,2° Est)

AS2 Astra 2 (28,2° Est)

AS3 Astra 3 (23,5° Est)

AS4 Astra 4 ( Est)

Un changement de satellite n'est possible que si l'antenne a déjà trouvé un satellite.

AS1 Change Satellite

Megasat LOCKED AS1 19:00 AS2 26:28 AS3 24:59 AS4 4:17 HOT 13'E HIS 20'W E9E 9'E ESW 5'W TUR 42'E THO 8'W

4.4 Déconnecter la connexion bluetooth®

Touchez le bouton pour déconnecter la connexion Bluetooth® entre l'appareil mobile et l'unité de commande.

DISCONNECT

Pas de signal satellite

Les objets tels que les arbres, les ponts et les grandes maisons situés à l'angle d'incidence du satellite provoquent la perte du signal. Si le signal satellite est perdu en raison de conditions météorologiques difficiles, le programme en cours du téléviseur ou du récepteur sera interrompu (l'image se pixellisera, se figera ou disparaîtra). Lorsque les conditions météorologiques permettront à nouveau une bonne réception, l'image télévisée sera rétablie.

Une forte saleté sur le logement peut causer des problèmes de réception.

Tout est-il correctement connecté et allumé?

Assurez-vous que la télévision et le récepteur sont correctement connectés et que le récepteur est correctement réglé pour la réception par satellite. Tous les câbles sont-ils correctement raccordés et les connexions sont-elles bien vissées sur le câble coaxial ? Vérifiez également que le câble coaxial n'est pas coudé.

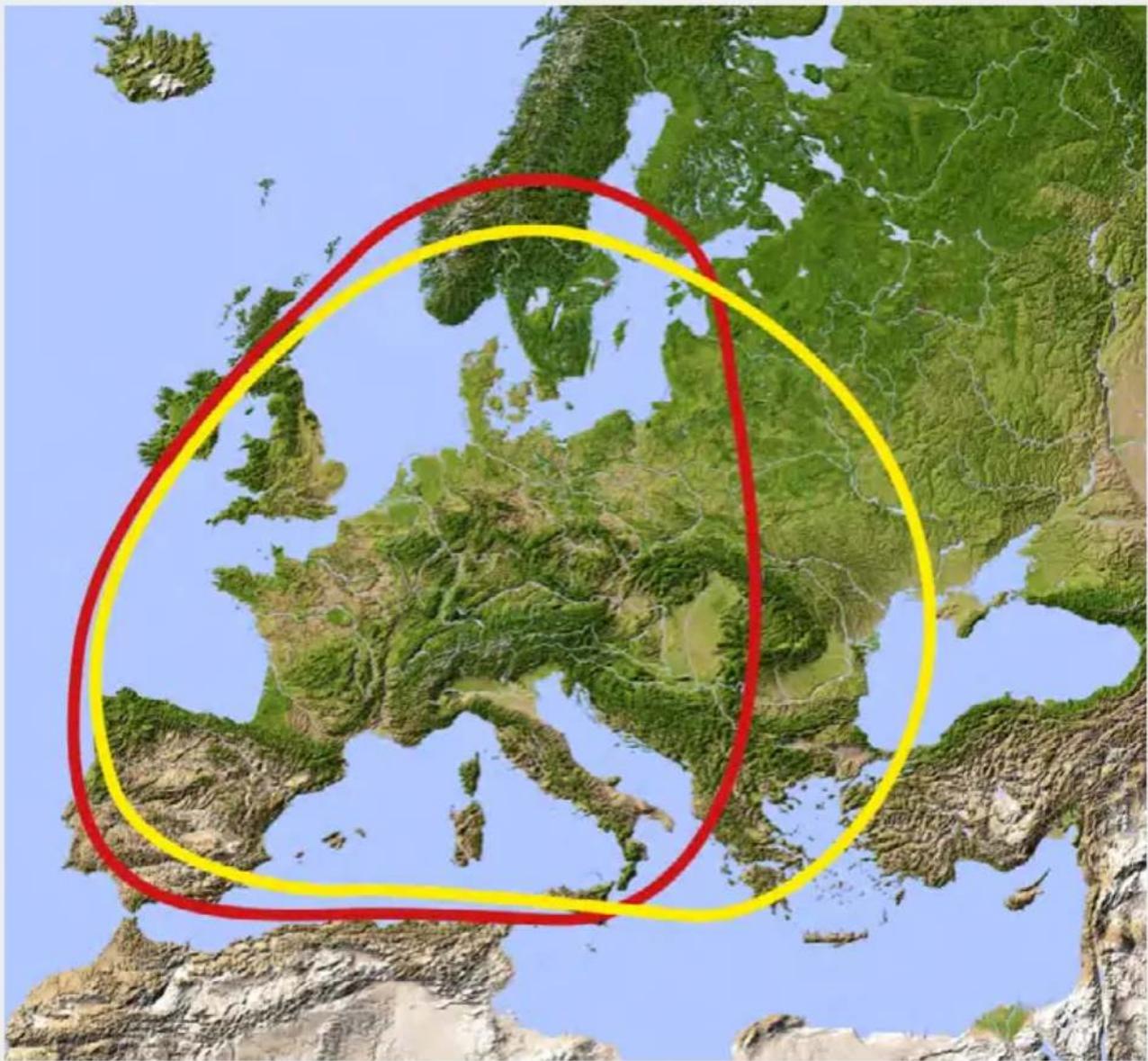

Zone de couverture du satellite

Les satellites sont en position fixe au-dessus de l'équateur en orbite. Pour pouvoir recevoir les signaux de télévision, le lieu de réception doit se trouver dans l'empreinte. Utilisez le diagramme pour vérifier si votre position se trouve dans l'empreinte du satellite. Dans les zones périphériques de l'empreinte, des interférences de réception peuvent se produire.

La fréquence satellite d'une chaîne de télévision a été modifiée

Les chaînes de télévision changent leur fréquence de façon sporadique, qui ne correspond alors plus à la fréquence du récepteur. Demandez la fréquence actuelle de la station.

Le microprogramme de l'unité de contrôle est obsolète

Si les transpondeurs du satellite sont changés, l'antenne peut ne plus être capable de trouver le satellite. Mettez à jour le microprogramme de l'unité de contrôle pour obtenir les dernières informations sur les transpondeurs.

L'application mobile ne se connecte pas à l'unité de contrôle

Assurez-vous que la fonction Bluetooth® de votre appareil mobile est activée et que vous êtes à proximité de l'unité de commande (max. 10 mètres).

7. Zone de couverture

Astra 1 Hotbird

Dans les zones périphériques de la zone de couverture, des perturbations de la réception peuvent se produire.

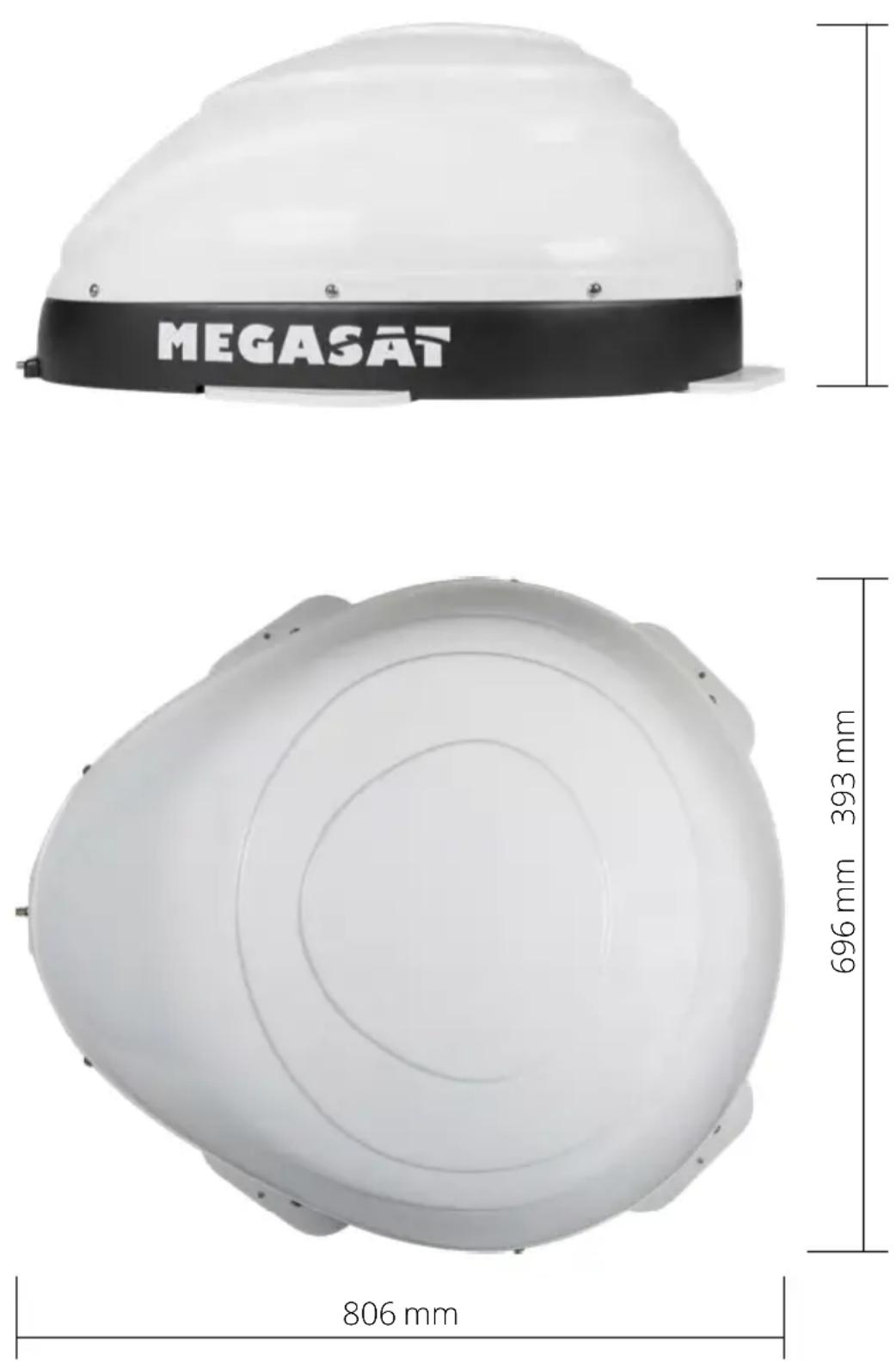

9. Dimensions de montage

Type d'antenne Off-Set-Spiegel
Nombre de participants	1 (Campingman Kompakt 3)2 (Campingman Kompakt 3 Twin)
Type LNB Universal-LNB
Auto-Skew-Fonction uniquement au Campingman Kompakt 3 Twin
Bande de fréquences Bande Ku
Gamme de fréquences 10.7 GHz à 12.75 GHz
Renforcement de la LNB 33 dBi
Performance de réception 49 dBW
Polarisation Vertical / Horizontal
Unité de contrôle des moteurs Moteur DC à 2 axes
Angle d'inclinaison 15° à 62°
Angle de recherche 380°
Plage de température -25°C à +70°C
Alimentation électrique 12 V DC @ 5 Amper
Dimensions de l'unité réceptrice 460 x 320 mm (L/H)
Dimensions de l'antenne 696 x 393 x	806 mm (L/H/D)
Poids de l'antenne 10 kg
Dimensions de l'unité de contrôle	195 x 30 x 150 mm (L/H/D)
Unité de contrôle du poids	360 g

Remarque: Le poids et les dimensions ne sont pas des mesures rigoureusement exactes. Des détails techniques peuvent être modifiés à tout moment sans annonce préalable.

Informations sur la conformité

Par la présente, Megasat Werke GmbH déclare que les appareils suivants sont conformes aux exigences essentielles et aux autres dispositions pertinentes des Directives 2014/30/EU (EMV), 2014/35/EU (LVD) et 2014/53/EU (RED):

Campingman Kompakt 3 (Numéro d'article: 1500194) Campingman Kompakt 3 Twin (Numéro d'article: 1500195)

La déclaration de conformité concernant ces produits est disponible pour l'entreprise : Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer. La déclaration de conformité peut être téléchargée depuis notre page d'accueil : www.megasat.tv/support/downloads

Enregistrement des produits

L'enregistrement de votre produit Megasat vous donne accès à nos notifications automatiques par e-mail. Si votre produit nécessite un nouveau firmware, vous en serez informé par e-mail.

Pour l'inscription, veuillez visiter notre page d'accueil www.megasat.tv

Vous trouverez le formulaire sous Soutien → enregistrement du produit

Sous réserve de modifications techniques, de fautes d'impression et d'erreurs.
