Type de produit	Lecteur DVD
Marque	Rotel
Modèle	RDV-995
Formats de disques lisibles	DVD Vidéo, Video CD, CD Audio (CD-R/RW audio)
Code de région	2 (Europe)
Sortie vidéo composite	1 V crête-à-crête (75 ohms) via prise RCA
Sortie vidéo S-Vidéo	Y : 1 Vcac (75 ohms), C : 286 mVcac (75 ohms)
Sortie vidéo composantes	Y : 1 Vcac (75 ohms), PB/PR : 0,7 Vcac (75 ohms)
Sortie audio analogique	2 V RMS (10 kΩ) sur prises RCA (L/R)
Sortie audio numérique optique	-21 à -15 dBm (crête)
Sortie audio numérique coaxiale	0,5 Vcac (75 ohms)
Alimentation secteur	230 V ~ 50 Hz (Europe)
Consommation en veille	3 W
Fonctions spéciales	Strobe, Digest, Angle, Zoom, 3D Phonic (VSS), Affichage OSD, Programmation, Répétition A-B, Recherche temporelle, Contrôle parental
Télécommande	RR-DV92 avec programmation pour téléviseur
Entretien et nettoyage	Nettoyer avec un chiffon sec ou aspirateur. Ne pas utiliser de solvants.
Sécurité	Appareil LASER classe 1. Ne pas ouvrir. Risque d'électrocution. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. S'adresser à un service agréé.
Informations générales	Compatibilité Dolby Digital et DTS. Sorties audio numériques optique et coaxiale. Sorties vidéo multiples (Composite, S-Vidéo, Composantes). Fonction de mise en veille automatique.

FOIRE AUX QUESTIONS - RDV995 ROTEL

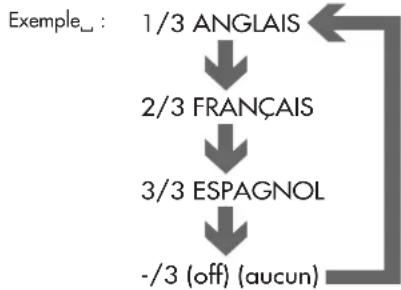

Comment selectionner la langue des sous-titres ?

Pendant la lecture d'un DVD, appuyez sur la touche SUBTITLE de la telecommande. Le menu des sous-titres apparait a l'ecran. Utilisez les touches ◄/► pour choisir la langue souhaitee. Pour desactiver les sous-titres, selectionnez l'option '-' (off).

Comment utiliser le controle parental ?

Avec aucun disque insere, maintenez enfoncee la touche SHIFT et appuyez sur ENTER pour acceder au menu PARENTAL LOCK. Selectionnez le pays et le niveau de protection (1 le plus strict, 8 le moins strict). Entrez un mot de passe a 4 chiffres avec le clavier numerique, puis confirmez avec ENTER. Pour modifier le code, entrez d'abord l'ancien mot de passe.

Que faire si la telecommande ne fonctionne pas ?

Verifiez d'abord que la telecommande est dirigee vers le capteur infrarouge de l'appareil et qu'il n'y a pas d'obstacle. Si le probleme persiste, remplacez les piles par des neuves (type AA) en respectant la polarite. Si la telecommande est trop eloignee, rapprochez-vous de l'appareil.

Comment nettoyer le lecteur DVD ?

Debranchez d'abord le cordon secteur. Nettoyez le boitier avec un chiffon doux et sec ou un aspirateur. Pour les disques, essuyez-les du centre vers le bord avec un chiffon sec. N'utilisez jamais de solvants, d'alcool ou de nettoyants antistatiques.

Comment programmer la telecommande pour controler mon televiseur ?

Maintenez enfoncee la touche TV/VIDEO tout en entrant le code a deux chiffres de la marque de votre televiseur (voir liste dans le manuel). Relachez la touche TV/VIDEO apres avoir appuye sur STOP. Testez avec la touche TV POWER. Si cela ne fonctionne pas, essayez d'autres codes.

Pourquoi n'y a-t-il pas de son lors de la lecture d'un DVD ?

Verifiez les branchements audio : les prises ANALOG AUDIO OUT doivent etre reliees a l'entree correspondante de votre amplificateur ou televiseur. Assurez-vous que la source est correctement selectionnee sur l'amplificateur. Si vous utilisez la sortie numerique, certains disques ne fournissent que du son analogique ; utilisez alors les sorties analogiques.

Comment activer la fonction 3D Phonic (VSS) ?

Pendant la lecture, appuyez sur la touche VSS de la telecommande. Un menu apparait a l'ecran avec les modes ACTION, DRAMA, THEATER et OFF. Appuyez plusieurs fois pour choisir le mode desire. Cette fonction simule un son surround a partir de sources stereo.

Comment effectuer une recherche par temps sur un DVD ?

Pendant la lecture du DVD, appuyez sur la touche PLAY MODE, puis utilisez les touches ◄/► pour selectionner TIME SEARCH. Appuyez sur ENTER. Entrez la duree souhaitee au format HH:MM:SS avec le clavier numerique, puis validez avec ENTER. La lecture reprendra a cet instant.

Que signifient les icones a l'ecran lors de la lecture d'un DVD ?

Les icones suivantes peuvent apparaitre : angle (changement d'angle de camera disponible), audio (plusieurs pistes sonores), sous-titres (plusieurs langues). Si le symbole ☒ apparait, la fonction demandee n'est pas disponible sur ce disque.

Comment repeter une partie specifique d'un disque (mode A-B) ?

Pendant la lecture, appuyez sur PLAY MODE. A l'aide des touches ◄/►, selectionnez REPEAT puis appuyez sur ENTER pour activer le mode. Ensuite, selectionnez A-B REPEAT et appuyez sur ENTER au point de depart (A) puis a nouveau au point de fin (B). La lecture se repetera entre ces deux points. Pour quitter, appuyez sur STOP.

MODE D'EMPLOI RDV995 ROTEL

RDV-995

Lecteur de DVD

ROTEL R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R100 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R105 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R106 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R107 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R108 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R109 R110

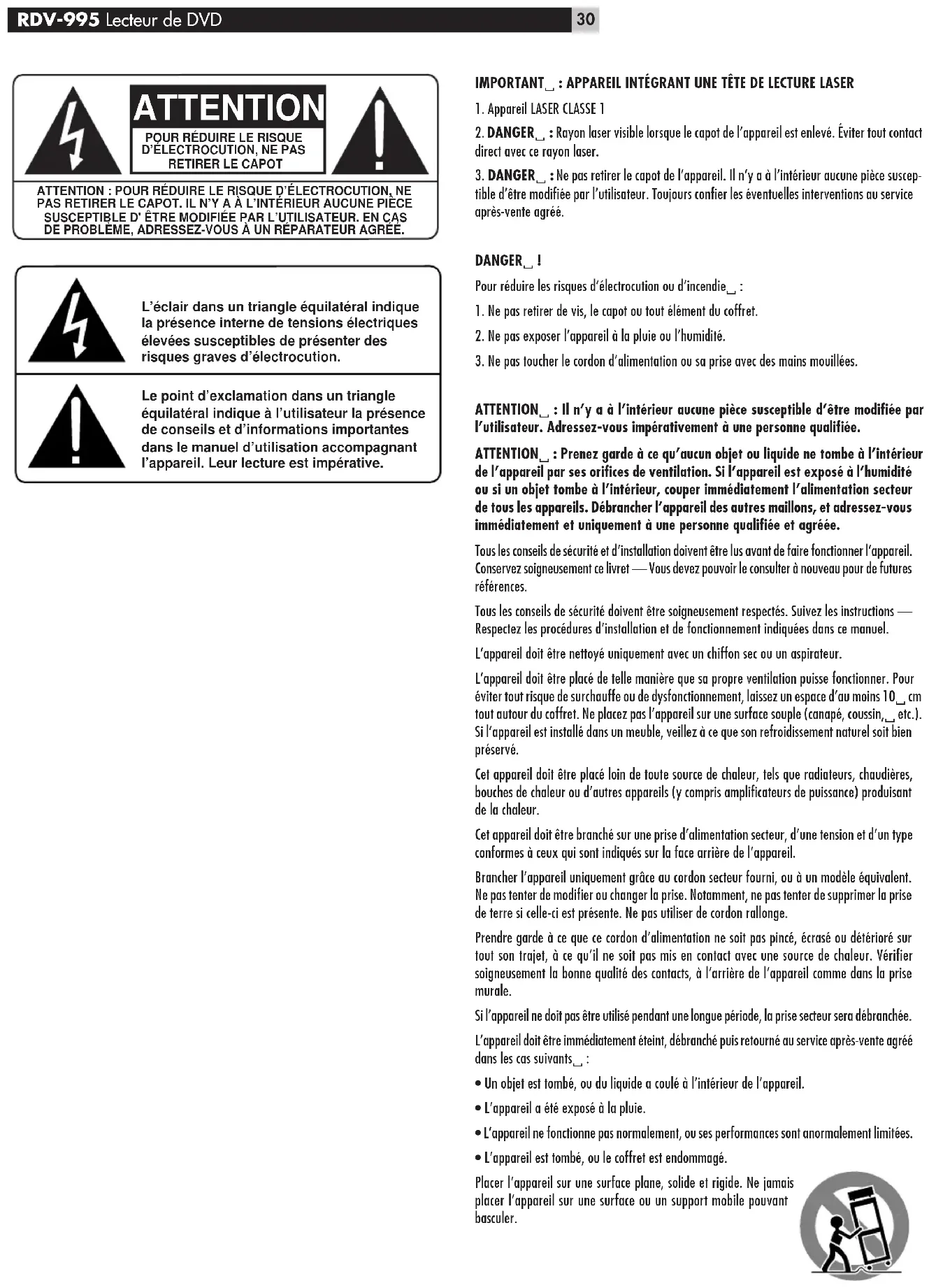

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

GO TO 2 : __ : __ Press "3"

L'éclair dans un triangle équilatéral indique la présence interne de tensions électriques élevées susceptibles de présenter des risques graves d'électrocution.

Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.

Important : Appareil intégrant une tête de lecture LASER

1. Appareil LASER CLASSE 1
2. DANGER : Rayon laser visible lorsque le capot de l'appareil est enlevé. Éviter tout contact direct avec ce rayon laser.
3. DANGER : Ne pas retirer le capot de l'appareil. Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Toujours confier les éventuelles interventions au service après-vente agréé.

DANGER!

Pour réduire les risques d'électrocution ou d'incendie :

1. Ne pas retirer de vis, le capot ou tout élément du coffret.
2. Ne pas exposer l'appareil à la pluie ou l'humidité.
3. Ne pas toucher le cordon d'alimentation ou sa prise avec des mains mouillées.

ATTENTION_: Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.

ATTENTION_: Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation. Si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, couper immédiatement l'alimentation secteur de tous les appareils. Débrancher l'appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée.

Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livret — Vous devez pouvoir le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions — respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner. Pour éviter tout risque de surchauffe ou de dysfonctionnement, laissez un espace d'au moins 10 cm tout autour du coffret. Ne placez pas l'appareil sur une surface souple (canapé, coussin, etc.). Si l'appareil est installé dans un meuble, veillez à ce que son refroidissement naturel soit bien préservé.

Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrière de l'appareil.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pincé, écrasé ou détérioré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifier soigneusement la bonne qualité des contacts, à l'arrière de l'appareil comme dans la prise murale.

Si l'appareil ne doit pas être utilisé pendant une longue période, la prise secteur sera débranchée.

L'appareil doit être immédiatement éteint, débranché puis retourné au service après-vente agréé dans les cas suivants :

• Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. • L'appareil a été exposé à la pluie.
• L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées.
• L'appareil est tombé, ou le coffret est endommagé.

Placer l'appareil sur une surface plane, solide et rigide. Ne jamais placer l'appareil sur une surface ou un support mobile pouvant basculer.

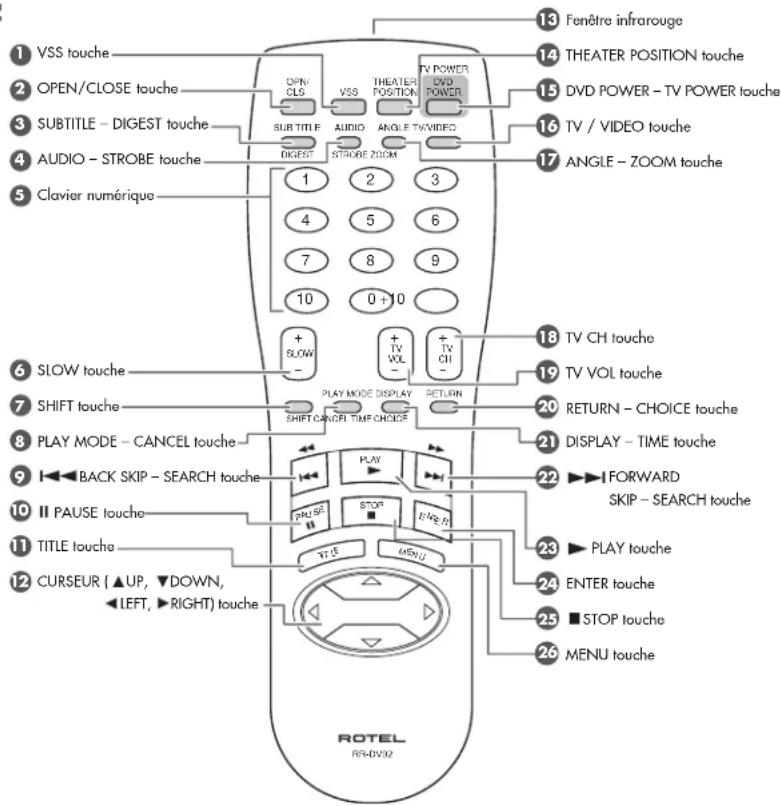

Figure 1 : Télécommande RR-DV92

Met en ou hors service le circuit de spatialisation sonore VSS.

2 Touche open/close (ouverture/fermeture)

Ouvre et ferme le tiroir de chargement du disque

3 Touche subtitle — DIGEST

Affiche le menu à l'écran de sélection des sous-titres, et met ceux-ci en ou hors service (pour les DVD VIDEO).

Presser cette touche tout en maintenant simultanément la pression sur la touche SHIFT a pour effet d'afficher le début des scènes de chaque titre, chapitre ou piste, sur l'écran TV (pour les DVD VIDEO/Video CD).

4 Touche AUDIO — STROBE

Affiche le menu à l'écran des différentes options sonores Audio (pour les DVD VIDEO/Video_, CD).

Presser cette touche tout en maintenant simultanément la pression sur la touche SHIFT a pour effet d'activer la fonction Strobe, qui affiche neuf images arrêtées continues (pour les DVD VIDEO/Video_, CD).

5 Clavier numérique

Utilisé pour accéder directement à une plage ou un chapitre, en utilisant son numéro (Chapter search) ou sa valeur temporelle (Time search).

Permet également de choisir une chaîne de télévision en combinaison avec la touche SHIFT.

6 Touche SLOW

Utilisée pour les fonctions de lecture au ralenti (pour les DVD VIDEO/Video CD).

7 Touche SHIFT (majuscule)

En pressant et maintenant la pression sur cette touche, on accède à des fonctions complémentaires en combinaison avec la pression sur d'autres touches.

8 Touche PLAY mode — CANCEL

Affiche le menu à l'écran permettant d'accéder aux fonctions avancées de lecture.

La pression simultanée de cette touche avec la touche SHIFT entraîne l'annulation d'une programmation préalable.

9 Touche ◀ back SKIP — SEARCH

Permet de revenir au chapitre, titre ou piste précédent. Également utilisé pour la sélection d'une page sur un menu à l'écran (pour les DVD VIDEO/Video CD).

Maintenir la pression sur cette touche pendant la lecture permet de revenir rapidement en arrière. L'utilisation simultanée de cette touche et de la touche SHIFT augmente la vitesse sur ce retour en arrière.

10 Touche PAUSE II

Met la lecture en pause.

11 Touche TITLE (titre)

Affiche le menu d'ouverture du DVD sur l'écran du téléviseur.

12 Touches ▲/▼/►/◄ (curseur)

Permettent de sélectionner un paramètre d'un menu, ou de changer la valeur d'un paramètre, sur l'écran du téléviseur (OSD: On Screen Display), etc.

1 VSS touche 2 OPEN/CLOSE touche 3 SUBTITLE - DIGEST touche 4 AUDIO - STROBE touche 5 Clavier numérique 6 SLOW touche 7 SHIFT touche 8 PLAY MODE - CANCEL touche 9 BACK SKIP - SEARCH touche 10 II PAUSE touche 11 TITLE touche 12 CURSEUR (▲UP, ▼DOWN, ◀LEFT, ▶RIGHT) touche 13 Fenêtre infrarouge 14 THEATER POSITION touche 15 DVD POWER - TV POWER touche 16 TV / VIDEO touche 17 ANGLE - ZOOM touche 18 TV CH touche 19 TV VOL touche 20 RETURN - CHOICE touche 21 DISPLAY - TIME touche 22 ▶I FORWARD SKIP - SEARCH touche 23 ▶ PLAY touche 24 ENTER touche 25 ■ STOP touche 26 MENU touche

13 Fenêtre d'émission infrarouge

Pointez cette fenêtre vers le capteur de réception infrarouge de l'appareil.

14 Touche theater position

Choisit un réglage d'image via un menu à l'écran, parmi quatre possibilités différentes (pour les disques DVD VIDEO/Video, CD).

15 Touche DVD POWER - TV POWER

Allume ou éteint le lecteur de DVD RDV-995 (mise en veille Standby).

En combinaison avec la touche SHIFT, peut allumer et éteindre le téléviseur.

16 Touche tv/video

Commute le mode d'entrée TV.

17 Touche ANGLE — ZOOM

Change l'angle de prise de vue de la caméra pour les disques DVD intégrant cette fonction.

En pressant simultanément la touche SHIFT, agrandit une partie de l'image à l'écran en cours de lecture.

18 Touches TV CH

Change la chaîne (le canal) sur le téléviseur.

19 Touches TV VOL

Règle le niveau sonore du téléviseur.

20 Touche RETURN - CHOICE

Permet de revenir au menu précédent (pour les disques DVD VIDEO/Video CD).

Pressez cette touche simultanément avec la touche SHIFT permet d'activer le menu à l'écran Préférences.

21 Touche display - TIME

Affiche les informations concernant le disque (DVD uniquement) ou encore les informations temporelles (tous types de disques). Dans ce dernier cas, une pression sur la touche SHIFT modifie les informations temporelles affichées.

22 Touche ▶▶ forward SKIP — SEARCH

Permet d'aller au chapitre, titre ou piste suivant. Également utilisé pour la sélection d'une page sur un menu à l'écran (pour les DVD VIDEO/Video CD).

Maintenir la pression sur cette touche pendant la lecture permet d'aller plus rapidement vers l'avant. L'utilisation simultanée de cette touche et de la touche SHIFT augmente la vitesse sur cette fonction.

23 Touche de lecture PLAY ▶

Démarre la lecture. Également utilisée comme touche SELECT pour la fonction PBC des Video CD.

24 Touche ENTER

Exécute la fonction sélectionnée dans un menu ou sur l'affichage à l'écran OSD.

25 Touche STOP ■

Stoppe la lecture. Également utilisée pour effacer les plages mémorisées pour lecture programmée (pour les DVD/Video CD).

26 Touche MENU

Affiche le menu du disque DVD inséré à l'écran.

Figure 2 : Commandes de la face avant

ROTEL DVD/CC PLAYER BDV 385 STANLEY DVD CAN/CLS SEARCH 1 2 dts ROTEL ROTEL VICKERS 88.88 RORUM 8:88 - 88 STOP/WNS/LAY TRACK

1 Touche standby

Met en marche ou éteint l'appareil (mise en veille STANDBY).

2 Indicateur standby

S'allume lorsque le câble secteur est branché et l'appareil mis en veille STANDBY. S'éteint lorsque l'appareil est mis effectivement en marche.

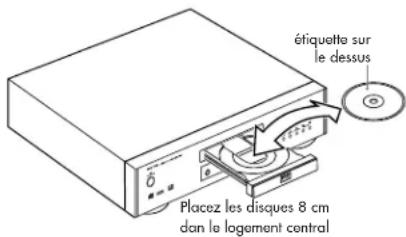

3 Tiroir du disque

Pour le chargement des disques

4 Capteur de télécommande

Reçoit le signal infrarouge provenant de la télécommande

Ouvre et ferme le tiroir du disque.

6 Touches de recherche rapide SEARCH ◀◀▶▶

Presser ◀◀ ou ▶▶ pendant la lecture permet d'avancer ou de reculer dans le film. Chaque nouvelle pression augmente la vitesse de lecture.

Permet également de faire varier la vitesse du ralenti (pour les DVD VIDEO/Video CD).

7 Touche de lecture PLAY ▶

Démarre la lecture. Également utilisé pour la fonction PBC des Video CD.

8 Touche STOP ■

Stoppe la lecture. Également utilisée pour effacer les plages mémorisées pour lecture programmée (pour les DVD/Video CD/SVCD).

9 Touche PAUSE II

Met la lecture en pause.

10 Touches SKIP

Permettent de passer au chapitre/titre/plage suivant(es). Également utilisées pour la sélection de page dans un menu à l'écran (pour les DVD/Video, CD).

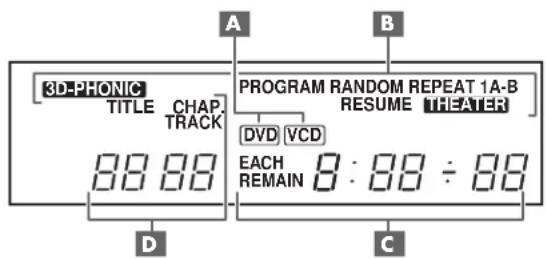

Figure 3 : Afficheur et fonctions de l'afficheur en façade

S'allume pour indiquer quel type de disque est inséré dans l'appareil. Aucune indication n'apparaît s'il s'agit d'un CD audio.

Affiche différentes informations lorsque les fonctions correspondantes sont activées.

D'affichage temporel

Indique quel mode d'affichage de durée est sélectionné, temps écoulé ou temps restant, de la piste en lecture ou du disque, ou durée totale du disque.

D'indicateur de chapitre, titre, piste

Affiche le chapitre, titre, la plage en cours de sélection/lecture.

3D-PHONIC TITLE CHAP TRACK 88:88 PROGRAM RANDOM REPEAT 1A-B RESUME THEATER DVD VCD EACH REMAIN 8:88 ÷ 88 D C A B

Sommaire

Au sujet de Rotel.... 33

Au sujet du mode d'emploi...... 33

Au sujet du RDV-995 33

Précautions 34

Branchements audio/vidéo 34

Branchement du câble secteur... 37

Télécommande RR-DV92 37

Affichages sur l'écran au démarrage..... 38

Icones à l'écran 39

Utilisation du clavier numérique...... 39

Au sujet des disques 39

Structure d'un disque DVD 40

Démarrage 40

Principe de base de lecture des disques.. 40

Fonctions avancées 41

Fonctions de lecture spéciales...... 43

Modification de l'ordre des pistes..... 44

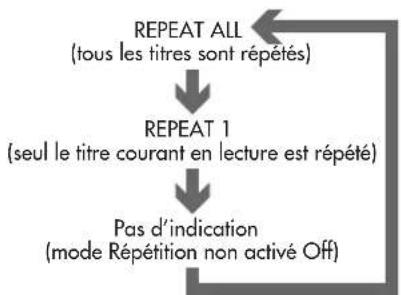

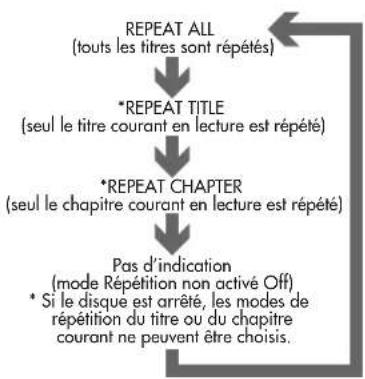

Lecture en mode Répétition (Repeat).... 45

Sélection de la langue des sous-titres... 46

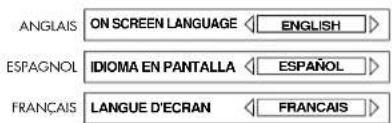

Sélection de la langue 46

Sélection de la qualité d'image..... 47

Utilisation de l'option 3D PHONIC (VSS) 47

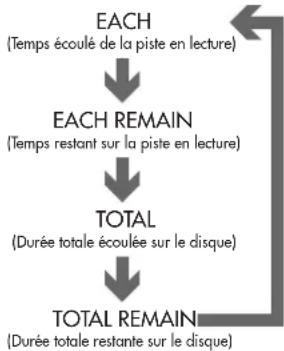

Fonctions d'affichage des temps et durée (Time Display).... 48

Vérifier le mode de lecture d'un DVD... 48

Réglage des préférences 48

Verrouillage par code parental (Parental Lock).... 52

Manipulation et entretien des disques.. 53

Problèmes de fonctionnement...... 54

Annexe A : Table des langues et leurs abréviations.... 55

Annexe B : Table des codes de pays pour la protection parentale.... 56

Spécifications 57

Au sujet de rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant quarante ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils présentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation musicale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes-critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical.

Au sujet du mode d'emploi

Tout au long de ce manuel d'utilisation, les fonctions et les commandes de cet appareil sont identifiées par des chiffres ou des lettres, présentées dans des cercles ou des carrés grisés.

Les nombres dans des cercles tels que 9 correspondent aux commandes de la télécommande RR-DV92.

Les lettres dans des carrés grisés tels que A identifient les commandes de la face avant du RDV-995.

Dans le paragraphe correspondant aux fonctions, certaines descriptions ne s'appliquent qu'à certains types de disques. Dans ce cas, les disques concernés sont indiqués par des symboles comme BVD

Au sujet du RDV-995

Nous vous remercions pour l'acquisition de ce lecteur de DVD Rotel RDV-995. Il vous apportera des années de plaisir musical et « cinématographique », au sein des plus belles installations de Home Cinema.

Le RDV-995 est l'une des sources les plus complètes et souples que vous puissiez ajouter à votre système audio/vidéo. En plus des disques DVD, le RDV-995 peut en effet lire les disques CD audio et vidéo. Il propose de plus un grand nombre de commandes et types de fonctionnement.

Fonction strobe

Permet d'afficher neuf images fixes sur votre téléviseur.

Fonction digest

Permet de choisir directement par visualisation des scènes un chapitre donné.

Fonction angle*

Permet de choisir un angle de vue précis lorsque plusieurs points de vue de la même scène ont été enregistrés sur un DVD.

Fonction zoom

Permet d'agrandir une partie de l'image

Contrôle parental

Vous pouvez interdire la lecture de certains DVD comportant des scènes non conseillées pour les enfants : sexe ou violence, par exemple.

Réglage de la qualité d'image (theater position)

Vous pouvez choisir des réglages d'image différents en fonction de la luminosité dans la pièce.

Son numérique de très haute qualité

Reproduction sans limitation aucune du son Dolby Digital ou linéaire PCM.

Compatibilité surround*

L'appareil est compatible avec les procédés sonores Dolby Digital et DTS.

Fonction 3D phonic (VSS)

Vous pouvez simuler un son Surround à partir d'une source stéréophonique.

Bande sonore et sous-titres multilingues

Vous pouvez choisir la langue de votre choix pour les dialogues, ainsi que les éventuels sous-titres, selon ceux proposés sur le disque DVD.

Compatibilité multi-disques

Le RDV-995 peut lire aussi bien des disques DVD Vidéo que des Video CD et CD audio.

Affichage sur l'écran « on screen display

Afficheur sur écran très facile à utiliser, permettant de faire fonctionner le lecteur de la manière la plus intuitive et directe possible.

* Fonctions uniquement disponibles avec les disques DVD, suivant leurs propres caractéristiques.

Précautions

Veuillez lire très soigneusement ce manuel d'utilisation. Il vous indique tout ce qu'il faut savoir pour utiliser parfaitement ce lecteur de DVD, mais aussi pour bien l'ensemble de votre système. Si vous vous posez ensuite encore des questions, veuillez contacter votre revendeur agréé Rotel, qui se fera un plaisir d'y répondre.

Conservez le carton d'emballage du RDV-995 et tous ses composants. Il constitue le meilleur moyen pour transporter l'appareil dans le futur, sans risque de détérioration.

Conservez la facture d'achat et renvoyez le bon d'enregistrement fourni avec l'appareil. Vous avez ainsi la preuve de la date d'achat, qui vous sera utile dans le cas où il serait nécessaire de faire jouer la garantie.

Positionnement

Placez le RDV-995 sur une surface plane et sèche. Ne l'exposez pas aux rayons directs du soleil. Évitez de l'utiliser à une température supérieure à 35_ °C, ou inférieure à 5_ °C. Évitez les endroits trop poussiéreux. Ne le placez pas trop près du téléviseur, ou là où il risque d'être exposé à de fortes vibrations (près du caisson de grave, par exemple). Laissez suffisamment d'espace autour du boîtier de l'appareil pour permettre une ventilation correcte (voir page_ 2).

Note importante pour le fonctionnement en mode 5.1

CANAUX : Avant d'utiliser le RDV-995 dans un système 5.1 (cinq enceintes + caisson de grave), veuillez lire les instructions de la page 8 concernant les réglages et préférences de la sortie audio numérique Digital Audio Output.

NOTE : Ne brancher le câble secteur que lorsque tous les autres branchements audio et vidéo ont bien été effectués. Ne modifiez pas ensuite ces branchements sans débrancher avant le câble secteur du RDV-995.

Lisez très soigneusement les instructions qui suivent. Vérifiez que les autres éléments du système sont compatibles avec le RDV-995. En cas de doute, n'hésitez pas à contacter votre revendeur agréé Rotel.

Sélecteur ntsc/pal 15

Sélectionnez la position requise pour votre téléviseur : en Europe, format PAL. Réglez ce sélecteur avant de mettre sous tension le RDV-995. Une fois en marche, sa modification est sans effet.

NOTE : Reliez la sortie VIDEO OUT de l'appareil directement sur l'entrée vidéo de votre téléviseur. Une liaison entre le RDV-995 et le téléviseur transitant par un magnétoscope peut entraîner une forte dégradation de la qualité de l'image. Tous les disques sont en effet protégés contre la copie.

Entrée pour télécommande externe ("ext rem in")

Cette possibilité est utile lorsque l'appareil est installé dans un meuble et que son capteur infrarouge est masqué.

Figure 4 : Branchements en face arrière

Sorties audio analogiques pour canaux gauche et droit.

12 Prise VIDEO OUT — composite

Prise de sortie du signal vidéo sous la forme Composite.

Prise de sortie du signal vidéo sous la forme S-vidéo (meilleure qualité).

14 Prises component VIDEO OUT (y/pb/pr ou YUV)

Prise de sortie du signal vidéo sous la forme Composantes (YUV)

15 Sélecteur de sortie ntsc/pal

Permet de sélectionner le standard du signal de sortie vidéo, PAL ou NTSC.

17 Prise digital OUT par coaxial (coaxial)

Prise de sortie audio numérique. Le choix de la liaison, par câble optique ou coaxial, doit être indiqué dans le menu à l'écran “_Préférences_”.

18 Entrée de télécommande externe "ext rem in.

Cette prise est utile lorsque l'appareil est installé dans un meuble avec son capteur infrarouge en face avant masqué.

19 Câble d'alimentation secteur

Brancher le câble dans une prise secteur murale.

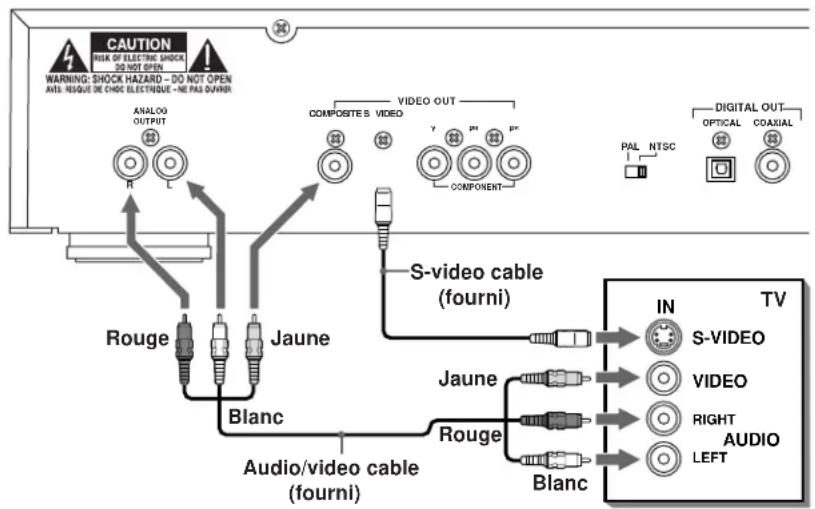

Branchement sur le téléviseur au standard composite

Reliez la sortie COMPOSITE VIDEO 13 sur l'entrée vidéo (image) de votre téléviseur. Si celui-ci ne possède qu'une prise Péritélévision, utilisez un câble adaptateur (non fourni) qui acheminera également le son audio stéréo analogique via les prises de sorties ANALOG AUDIO OUT du RDV-995. Consultez votre revendeur agréé Rotel pour la fourniture du câble adapté. Le câble 3 x RCA à chaque extrémité est par contre fourni d'origine.

Si votre téléviseur ne possède qu'une seule entrée audio monophonique, vous aurez besoin d'un câble spécial "en Y" qui vous permettra d'envoyer les deux canaux gauche et droit sur cette prise mono unique.

Vous pouvez aussi améliorer la qualité sonore en branchant les sorties AUDIO OUT sur une entrée Ligne d'une chaîne haute fidélité indépendante. (Voir plus bas).

Si votre téléviseur est équipé d'une prise d'entrée S-Video, utilisez de préférence celle-ci branchée sur l'entrée S-VIDEO du RDV-995. La qualité d'image sera nettement meilleure.


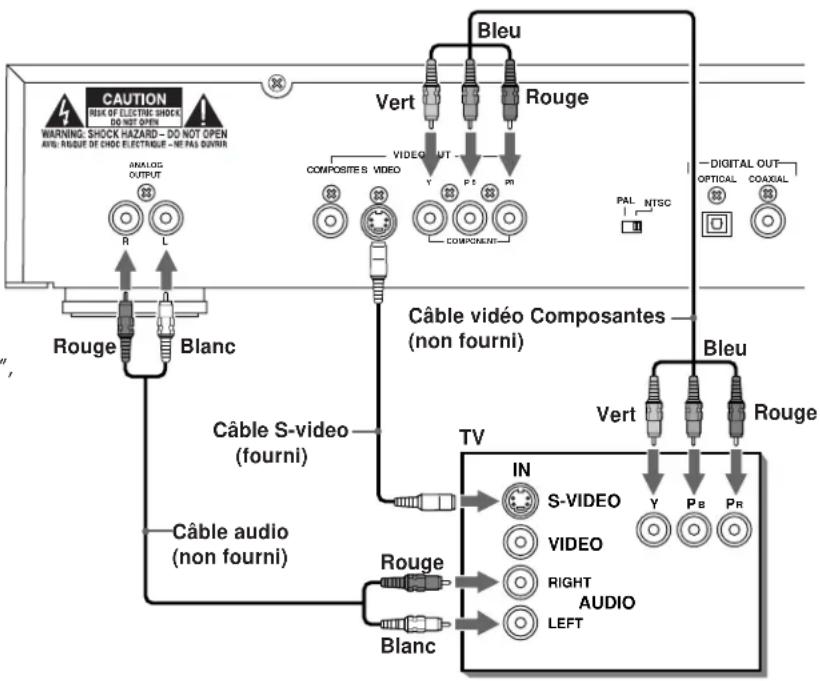

Branchement sur le téléviseur au standard composantes

Utilisation réservée aux téléviseurs au standard NTSC. Ne fonctionne pas sur les téléviseurs au standard uniquement PAL.

Ce jeu de prises repérées COMPONENT VIDEO 14 à l'arrière du RDV-995 est prévu pour être relié aux prises d'entrée correspondantes d'un téléviseur ou vidéoprojecteur (prises appelées aussi YUV). Ces appareils ne sont pas encore répandus en Europe ; seuls des vidéoprojecteurs haut de gamme ou des téléviseurs très récents en sont équipés. Le câble nécessaire n'est pas fourni. Bien respecter les liaisons composantes : " _ Y_ " sur " _ Pb_ " et " _ Pr_ " sur " _ Pr_".

Si votre téléviseur possède aussi une entrée S-Video (prise mini-DIN), vous devez aussi la relier au RDV-995 en même temps que les câbles COMPONENT. Cela permettra d'obtenir une meilleure qualité d'image.

NOTE : Si vous ne branchez pas aussi ce câble S-Video, certaines fonctions de votre téléviseur peuvent ne plus être accessibles.

Vous pouvez aussi améliorer la qualité sonore en branchant les sorties AUDIO OUT sur une entrée Ligne d'une chaîne haute fidélité indépendante. (Voir plus bas).

NOTE : Sur certains appareils, les prises YUV sont de type BNC et non Cinch-RCA. Consultez votre revendeur pour acquérir les adaptateurs ou le câble nécessaire.

Branchement d'un appareil audio doté d'une entrée numérique

Vous pouvez améliorer la qualité sonore en branchant la prise de sortie OPTICAL DIGITAL OUTPUT (optique) ou la prise COAXIAL DIGITAL OUTPUT sur l'entrée numérique d'un amplificateur, DAT, MiniDisc, en utilisant un câble optique optionnel. La sortie numérique audio d'un disque y est directement transférée. En branchant cette sortie numérique optique sur un appareil équipé d'un convertisseur Dolby Digital ou DTS, vous bénéficiez du son Surround de la meilleure qualité possible.

Lorsque vous utilisez cette liaison numérique optique, doublez-la tout de même par la liaison (câble double) analogique audio car certains disques ne possèdent qu'une piste sonore analogique et ne sortent rien sur la prise DIGITAL OUTPUT, qu'elle soit de type optique ou coaxial.

En liaison numérique réellement établie, les fonctions COMPRESSION et DOWN MIX (voir plus loin) sont automatiquement désactivées. Ces réglages seront alors éventuellement réalisés au niveau de l'appareil intégrant le décodeur numérique.

Branchement par fibre optique

Branchement par câble coaxial

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: SHOCK HAZARD - DO NOT OPEN AND ROUGE DE CHOC ELECTRIQUE - NO PAI OAVIR ANALOG OUTPUT R L VIDEO OUT COMPOSITE'S VIDEO Y POFe COMPONENT PAL NTSC DIGITAL OUT OPTICAL COAXIAL Noir Câble numérique coaxial - (fourni) Maillon numérique IN RIGHT AUDIO IN DIGITAL COAXIAL Câble audio (non fourni) Rouge Blanc Blanc

Note importante pour le fonctionnement en mode 5.1 CANAUX :

Si le paramètre sortie numérique « DIGITAL AUDIO OUTPUT » n'est pas correctement réglé, un bruit parasite très fort peut être envoyé aux enceintes acoustiques, pouvant même les endommager. Vérifiez bien ce réglage avant d'utiliser le RDV-995 en mode 5.1 canaux. Utilisez pour cela la procédure suivante :

Avec le RDV-995 à l'arrêt ou sans disque dans son tiroir, pressez la touche RETURN-CHOICE 20 tout en maintenant pressée la touche SHIFT pour afficher le menu à l'écran des Préférences. Utilisez les touches curseur ▶/▼ pour déplacer la flèche sur le paramètre " _ SYSTEM_". Utilisez les touches curseur ▶/▼ pour sélectionner l'option DIGITAL AUDIO OUTPUT. Utilisez alors les touches curseur ▶/▼ pour choisir l'option « STREAM/PCM ». Pressez de nouveau la touche RETURN-CHOICE tout en maintenant la pression sur la touche SHIFT pour quitter le menu des Préférences, ou déplacer la flèche pour sortir. Voir page 24 pour de plus amples informations.

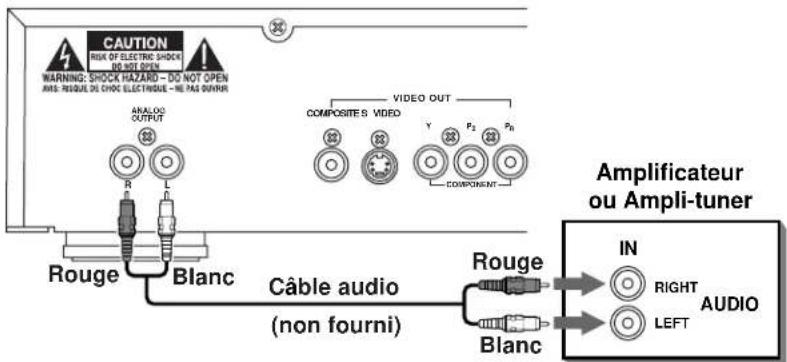

Branchement sur un amplificateur ou ampli-tuner audio

Vous obtiendrez une meilleure qualité sonore si vous reliez les sorties audio du RDV-995 à un amplificateur ou ampli-tuner haute fidélité branché à des enceintes acoustiques beaucoup plus performantes que le ou les haut-parleur(s) intégré(s) dans le téléviseur_ !

Reliez les prises ANALOG OUTPUTS du RDV-995 à n'importe quelle entrée Ligne (telle que AUX, CD, DVD, etc.) de l'amplificateur ou ampli-tuner.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: SHOCK HAZARD - DO NOT OPEN AND: RESUEL DE CHOC ELECTRIOUE - NO PAS QUINER ARALOC OUTPUT R L Blanc Câble audio (non fourni) VIN VIDEO OUT COMPOSITE'S VIDEO Y P2 Rh COMPONENT Rouge Blanc Amplificateur OU Ampli-tuner IN RIGHT AUDIO LEFT

Prise d'alimentation secteur 19

2 Placez les deux piles fournies R6P (SUM-3)/ AA (15F) dans leur logement, en respectant bien la polarité ("+" et "-" ) indiquée dans le fond du compartiment.

Votre RDV-995 a été configuré en usine pour s'adapter à l'alimentation secteur du pays d'achat, soit, pour l'Europe : 230 volts 50 Hz. Ces valeurs doivent figurer sur une étiquette en face arrière de l'appareil.

Une fois que tous les branchements audio et vidéo ont été soigneusement effectués, branchez le câble secteur fourni dans la prise repérée AC INPUT. Puis insérez l'autre extrémité dans une prise murale. L'indicateur STANDBY doit s'allumer, l'appareil est prêt à fonctionner. Notez que le RDV-995 ne consomme qu'une très faible quantité de courant (3 watts) lorsqu'il est branché au secteur et en mode de veille Standby.

Respectez les points suivants :

• Ne pas brancher ou débrancher le câble secteur sans qu'es d'électrocution ou d'incendie_ !
• Débranchez le câble secteur si vous ne vous servez pas de l'appareil pendant une longue période.
• Ne pas tirer sur le fil mais bien utiliser la prise terminale pour débrancher le câble.
• Débranchez le câble secteur avant de nettoyer l'appareil.
• Débranchez le câble secteur avant de déplacer l'appareil.
• Ne pas endommager, vriller, écraser ou modifier de quelque façon que ce soit le câble secteur. Cela entraînerait des risques d'électrocution ou d'incendie !
• Si le câble secteur est endommagé, contactez votre revendeur agréé pour le remplacer immédiatement par un neuf.
• Ne jamais rien poser de lourd sur l'appareil ou son câble d'alimentation secteur. Cela entraînerait des risques d'électrocution ou d'incendie !

Installation des piles

Le compartiment des piles se trouve au dos de la télécommande.

1 Pressez en appuyant vers le bas suivant le sens de la flèche gravée sur le couvercle du compartiment des piles, puis tirez vers vous pour ôter ce couvercle.

3 Remplacez le couvercle du compartiment en appuyant doucement dessus.

Les piles durent en moyenne six mois en utilisation normale. Si le fonctionnement de la télécommande devient erratique, remplacez tout de suite les piles.

Précautions pour l'utilisation correcte des piles

Veuillez respecter les précautions suivantes pour éviter que la durée de vie des piles ne soit écourtée :

• Enlevez les piles de la télécommande si vous ne l'utilisez pas pendant une longue période.
• Enlevez immédiatement les piles mortes, et ne les jetez pas n'importe où. En France, la récupération des piles en containers spéciaux (chez les revendeurs) est devenue une obligation légale.
• À plus forte raison, ne jamais jeter des piles mortes dans la nature, ou les mélanger avec d'autres ordures déjà triées, ou les jeter au feu ou dans un incinérateur!
• Remplacez toujours toutes les piles en même temps, ne mélangez jamais piles neuves et usées.

Programmation de la télécommande rr-dv92 pour commander un téléviseur

Vous pouvez télécommander votre téléviseur à partir de cette télécommande, à condition de la programmer correctement.

1. Pressez et maintenez la pression sur la touche TV / VIDEO. Puis entrez le code de la marque de votre téléviseur, selon ci-dessous, en utilisant les touches du clavier numérique (0-9). Ne relâchez pas la touche TV / VIDEO. Maintenez la pression jusqu'à l'étape suivante. (Exemple : pour entrer le code "01", pressez et relâchez "0" puis pressez et relâchez "1")

No. Fabricant

01 JVC	09 Zenith
02 Magnavox	10 Hitachi
03 Mitsubishi	11 Panasonic
04 Panasonic	12 Samsung
05 RCA	13 Sanyo
06 Sharp	14 Sanyo
07 Sony	15 Samsung
08 Toshiba

2. Pressez la touche STOP 25. Seulement maintenant, relâchez la pression sur la touche TV / VIDEO. 3. Testez le bon fonctionnement en appuyant sur la touche TV POWER 15 : le téléviseur doit s'allumer. Si vous ne trouvez pas ci-dessus le fabricant de votre téléviseur, essayez tous les codes de 01 à 15 jusqu'à ce que vous trouviez le bon code.

Télécommande du téléviseur

Les touches suivantes permettent de commander le téléviseur. (Les nombres cerclés sont ceux présents sur la Figure 1 de la page 3).

TV POWER 15

Permet d'allumer et d'éteindre le téléviseur en pressant simultanément la touche SHIFT 7. TV CH 18

Change les chaînes sur le téléviseur.

TV VOL 19

Permet de régler le volume sonore.

0-9 (clavier numérique) 5

Permet d'entrer directement le numéro d'une chaîne TV (en maintenant aussi la pression sur la touche SHIFT). Note : sur certains téléviseurs, une pression simultanée sur “_+10_” et “SHIFT_” correspond à la touche “_+100_”, et une pression sur “_10_” correspond à la touche ENTER, si le téléviseur nécessite une pression sur ENTER après sélection du numéro de chaîne.

TV / VIDEO 16

Permet de choisir l'entrée, TV ou VIDEO.

Entrée de télécommande externe “ext rem in 16

Cette prise jack 3,5 mm est utile lorsque l'appareil est installé dans un meuble avec son capteur infrarouge en face avant masqué. Elle permet en effet de recevoir les signaux infrarouge sans le secours du capteur en façade. Consultez votre revendeur agréé Rotel pour savoir quels sont les boîtiers optionnels de renvoi du signal infrarouge, et le câblage correct du jack 3,5 mm.

NOTE_ : Les signaux IR de la prise External Remote In peuvent être relayés à partir des sources en utilisant des émetteurs IR ou un câblage particulier à partir des prises généralement repérées IR OUT.

Affichages sur l'écran au démarrage

Le RDV-995 propose plusieurs menus affichés sur l'écran pour effectuer ses réglages de départ, lors de la mise en service, mais aussi pour modifier certaines fonctions qui ne sont utilisées que rarement, ou encore simplement pour afficher des données.

Écrans d'ouverture

Certains menus apparaissent automatiquement dans certaines conditions. Les informations suivantes peuvent apparaître en bas de l'écran, suivant le mode de fonctionnement de l'appareil:

• NOW READING_: signifie que l'appareil est en train de lire les données générales d'un disque (TOC).
• REGION CODE ERROR _☐ ! : le disque DVD chargé dans l'appareil ne correspond pas à la région (zone) pour laquelle le RDV-995 est prévu.
• OPEN_: le tiroir du disque est en cours d'ouverture.
• CLOSE_: le tiroir du disque est en train de se fermer.

Économiseur d'écran

L'écran d'un téléviseur peut être "brûlé" (marques définitives) si la même image fixe reste affichée trop longtemps. Pour éviter cela, le RDV-995 active un économiseur d'écran mobile si la même image fixe (menu, etc.) reste à l'écran plus de cinq minutes.

• Une pression sur n'importe quelle touche de la façade ou de la télécommande fait disparaître l'économiseur d'écran et réaffiche l'écran fixe précédent.
• Il existe plusieurs modes de fonctionnement de l'économiseur d'écran. (Voir page 23 pour de plus amples informations.)
• Le mode économiseur d'écran n'est pas en fonction lors de la lecture d'un disque CD audio, même après l'arrêt de sa lecture.

ROTTEL DVD/Super VCD/Video CD/CD PLAYER

Affichage des menus des préférences

Lorsque l'appareil est en mode arrêt, pressez la touche RETURN-CHOICE 20 tout en maintenant pressée la touche SHIFT 7 pour afficher le menu des préférences.

Celui-ci comporte quatre pages : LANGUAGE, AUDIO, DISPLAY (affichage), SYSTEM.

Voir pages 20-23 pour des informations détaillées.

Language

LANGUAGE AUDIO DISPLAY SYSTEM MENI LANGUAGE < ENGLISH > AUDIO LANGUAGE < ENGLISH > SUBTITLE < ENGLISH > ON SCREEN LANGUAGE < ENGLISH > < EXIT > PRESS NOW

Audio

LANGUAGE AUDIO DISPLAY SYSTEM DIGITAL AUDIO OUTPUT DOWN MIX COMPRESSION L2 / R2 OFF < EXIT > PRESS NEW

Display

LANGUAGE AUDIO DISPLAY SYSTEM MONITOR TYPE ON ON SCREEN SAVER OFF ON SCREEN GUIDE ON < Exit > PRESS NEW

System

LANGUAGE AUDIO DISPLAY SYSTEM AUTO STANDBY OFF RESUME OFF AV COMPULINK MODE DVD 1 EXIT PRESS KEY

Affichages concernant le contrôle parental parental LOCK

Avec aucun disque dans le tiroir ou un disque arrêté, pressez la touche ENTER 24 tout en maintenant pressée la touche SHIFT 7 : vous accédez au menu du contrôle parental, permettant de modifier le niveau de verrouillage de la lecture.

Voir page 24 pour des informations détaillées.

Contrôle parental

PARENTAL LOCK Country Code US Set Level — PASS WORD ... EXIT PRESS NEW ENTER+

Fonctionnement de l'affichage sur l'écran

Lorsque le curseur apparaît sur l'écran, vous pouvez le déplacer en utilisant les touches curseur ▲/▼/►/◄ pour sélectionner le paramètre que vous souhaitez modifier.

Pour sélectionner des paramètres comme 1/3, vous pouvez changer le choix en utilisant les flèches ▶/◀ 12 après avoir placé le curseur □ sur le paramètre en question.

Pour sélectionner des paramètres comme REPEAT, placez la flèche sur ce paramètre et pressez la touche ENTER.

Les informations affichées sur l'écran changent en fonction du paramètre sélectionné avec la flèche. Les nombres sont entrés en utilisant le clavier numérique 5.

Quelques fonctions nécessitent une pression sur la touche ENTER 24 après avoir effectué la sélection correspondante via la flèche ou avec le clavier numérique.

Pour sortir des menus à l'écran et revenir à un écran normal, pressez RETURN-CHOICE 20 tout en maintenant pressée la touche SHIFT 7.

Écrans d'affichage du mode de lecture

Presser la touche PLAY MODE 8 permet d'afficher les options de lecture. Différents menus apparaissent, suivant le type de disque en lecture et les réglages préalables de l'appareil.

Pendant la lecture d'un DVD

DVD CONTROL REPEAT A+B REPEAT TIME SEARCH CHAIR SEARCH

Pendant la lecture d'un CD audio

CD CONTROL REPEAT A+B REPEAT TIME SEARCH

Pendant la lecture d'un Video CD

VCD CONTROL REPEAT A/B REPEAT TIME SEARCH PBC CALL

Écrans d'affichage des modes de fonctionnement status

Presser la touche DISPLAY TIME pendant la lecture permet d'afficher le statut de fonctionnement.

Pour un disque DVD, presser DISPLAY TIME permet de passer de l'affichage du statut de lecture du DVD à l'affichage des fonctions disque/temps.

Pour un Video CD ou un CD audio, les pressions affichent ou non les informations disque/temps.

informations sur le DVD en lecture

informations temporelles sur le DVD en lecture

informations temporelles sur le CD audio ou le Video CD (sans PBC) en lecture

informations temporelles sur le CD audio ou le Video CD (sans PBC) en lecture

Icônes à l'écran

Pendant la lecture d'un disque DVD, plusieurs icônes peuvent apparaître en surimpression sur l'image. Voici leur signification :

— S'affiche au début des scènes enregistrées sous différents angles. Voir page 18 pour de plus amples informations.

OIII — S'affiche au début des scènes proposant plusieurs versions sonores en langues différentes. Voir page, 18 pour de plus amples informations.

— S'affiche au début des scènes proposant plusieurs sous-titres en langues différentes. Voir page 18 pour de plus amples informations.

Vous pouvez décider de ne pas afficher ces icônes, via le menu Préférences décrit page 23.

Icône indiquant une fonction non accessible

Si vous essayez d'effectuer une commande non disponible ou d'accéder à une option qui n'existe pas sur un disque DVD, le symbole apparaît sur l'écran du téléviseur. Parfois, certaines fonctions ne sont pas accessibles même si " √ " n'apparaît pas à l'écran. Par exemple, certains disques ne permettent pas les retours/avances rapides ou les ralentis sur image.

Sélection des titres/plages

• Pour choisir un numéro entre “_ 1_” et “_ 10_”, pressez simplement la touche correspondante du clavier numérique.
• Pour choisir un numéro supérieur à 10, utilisez la touche “_ +10_”.

Pour choisir 13 +10 → 3 Pour choisir 34 +10 → 4 Pour choisir 40 +10 → 40

DIGEST STORE ZOOM 1 2 3 4 5 6 7 8 9 10 0 + 0 + TV + TV

Entrée d'une valeur temporelle ou d'un numéro de chapitre

La méthode pour entrer une valeur temporelle ou un numéro de chapitre est différente de celle ci-dessus. Voir les sections correspondantes de ce manuel d'utilisation pour de plus amples informations.

Pour sélectionner une chaîne TV

Pressez les touches du clavier numérique correspondant au numéro de chaîne désirée (entre 0 et 9), tout en maintenant appuyée la touche SHIFT.

Disques reconnus par l'appareil

Le RDV-995 peut lire les disques suivants :

CD Audio

- Les disques de type CD-R et CD-RW enregistrés sous un format audio peuvent être lus, sauf pour certains à cause de leurs caractéristiques ou de conditions particulières d'enregistrement.

Tous les disques et lecteurs de DVD possèdent un Code de Région. Le Code de Région pour lequel est prévu votre lecteur de DVD est indiqué sur une étiquette à l'arrière de l'appareil (Europe = région 2).

Voici des exemples des étiquettes indiquant un disque/lecteur prévu pour le code 1 :

NOTE: Certains disques DVD et Video CD ne peuvent être contrôlés suivant les instructions contenues dans ce manuel, du fait du contenu et de la gravure même de ces disques.

Disques non reconnus par l'appareil

DVD-ROM, DVD-RAM, DVD Audio, DVD-R, DVD-RW, CD-ROM, PHOTO CD, CD-EXTRA, CD-G, CD-TEXT.

NOTE: Ne pas tenter de lire un format non conforme, ou doté d'une étiquette ou de collants sur sa surface. Cela peut endommager irrémédiablement le lecteur de DVD.

L'appareil peut toutefois lire la partie audio des disques CD-G, CD-EXTRA et CD-TEXT.

NOTE: Le fait de vouloir lire certains disques non reconnus par le RDV-995 peut entraîner la génération d'un bruit dans les enceintes acoustiques capables de les endommager irrémédiablement.

Structure d'un disque DVD

Un disque DVD est composé d'un ou plusieurs "titres" (titles) sur les CD audio, Video CD ou SVCD, qui comportent une ou plusieurs "pistes" ou "plages" (tracks). Chaque titre peut être subdivisé en chapitres (chapters). Par exemple, si un disque DVD supporte plusieurs films, chacun de ces films possédera son propre numéro de titre (title) et pourra être divisé en plusieurs chapitres (chapters). Sur un disque DVD karaoké, chaque chanson correspond à un titre (title), mais ceux-ci ne sont pas subdivisés en chapitres.

Exemple: disque DVD Titre 1 Titre 2 Chapitre 1 Chapitre 2 Chapitre 3 Chapitre 1 Chapitre 2

Démarrage

La plupart du temps, vous utiliserez le RDV-995 par l'intermédiaire de sa télécommande RR-DV92. Le début de ce manuel d'utilisation comporte un volet permettant de repérer les numéros des commandes citées ci-après, page 3.

Mise sous tension on/off

Pressez la touche DVD ON/OFF 15 sur la télécommande ou la touche STANDBY sur la face avant.

Vous pouvez également appuyer sur la touche PLAY de la face avant ou de la télécommande 23. Si un disque se trouve dans l'appareil, sa lecture commence. S'il n'y a pas de disque, le tiroir s'ouvre.

Vous pouvez également mettre l'appareil sous tension en pressant la touche OPEN/CLOSE de la face avant ou de la télécommande 2. Le tiroir s'ouvre.

NOTE: lorsque vous éteignez le RDV-995, il n'est pas coupé de l'alimentation secteur, mais simplement mis en mode de veille Standby. Il ne consomme alors que très peu d'énergie (3 watts).

Chargement des disques

Pressez la touche OPEN/CLOSE de la face avant 5 ou de la télécommande 2. Placez un disque dans le tiroir, étiquette au-dessus.

Appuyez de nouveau sur la touche OPEN/CLOSE pour fermer le tiroir.

NOTE: lorsque vous chargez un disque dans le tiroir, vérifiez qu'il est bien centré dans le logement de ce dernier. Dans le cas contraire, le disque pourrait être endommagé, voire se coincer dans le tiroir qui resterait bloqué. N'utilisez pas de palet-presseur additionnel.

NOTE: N'utiliser que des disques du type de ceux énumérés page précédente.

étiquette sur le dessus Placez les disques 8 cm dan le logement central

Lecture d'un disque

Pressez la touche ▶ (PLAY) sur la télécommande 23 ou la face avant 7. La lecture du disque commence depuis son début. L'afficheur indique le numéro du titre/chapitre ou de la plage en cours de lecture.

Sur certains disques Video CD ou SVCD avec fonction PBC (Playback Control, contrôle de lecture), ou avec certains disques DVD, un menu peut apparaître après pression sur la touche PLAY. Dans ce cas, sélectionnez l'option voulue dans ce menu.

Avec certains DVD, la lecture démarre automatiquement dès qu'il est chargé.

Arrêt de lecture d'un disque

Pressez la touche ■ (STOP) sur la télécommande 25 ou la face avant 8

Mise en pause de la lecture d'un disque

Pressez la touche II (PAUSE) sur la télécommande 10 ou la face avant 9. Pour redémarrer la lecture à l'endroit où elle a été mise en pause, pressez la touche ▶ (PLAY) sur la télécommande 23 ou la face avant 7.

Recherche d'un passage en avant (forward) ou en arrière (reverse)

Pendant qu'un disque est en lecture, vous pouvez rapidement avancer ou reculer la lecture (avec écoute/vision) sur le disque.

Pressez les touches ▶▶▶ 9 vou ◀◀ 22. La touche ▶ fait défiler vers l'avant. La touche ◀◀ fait défiler vers l'arrière. Relâchez la touche pour revenir à la vitesse de lecture normale.

Si vous maintenez la pression sur la touche SHIFT 7 tout en pressant une des touches ◀◀◀ ▶▶▶ la vitesse de défilement en avant ou en arrière augmente, de 2x à 60x la vitesse normale, à chaque nouvelle pression sur la touche. Pour revenir à la vitesse de lecture normale, pressez la touche PLAY ▶23.

Pressez les touches ← (SEARCH = recherche) en face avant. La vitesse de défilement en avant ou en arrière augmente, de 2x à 60x la vitesse normale, à chaque nouvelle pression sur la touche. Pour revenir à la vitesse de lecture normale, pressez la touche PLAY ▶ 23.

Vous pouvez également effectuer une recherche d'un endroit précis sur le disque en pressant les touches ◀▶

Passage au début d'une autre chanson ou d'une autre scène

Vous pouvez aller directement au début d'une autre plage, chapitre ou titre.

Pressez la touche accéder à la plage, au titre ou chapitre suivant. Pressez la touche revenir au début du titre, chapitre ou plage en cours de lecture. Une pression unique permet de passer à la plage/titre/chapitre immédiatement précédent ou suivant, et des pressions successives aux autres plages/titres/chapitres gravés sur le disque.

Pressez les touches ▶▶| ou ◀◀10 de la face avant. Ces touches fonctionnent de la même manière que celles de la télécommande.

NOTE_: En lecture d'un disque Video CD ou SVCD avec fonction PBC ou d'un disque DVD, l'appareil ne peut parfois revenir au début du titre, chapitre ou plage en cours de lecture.

Lecture à partir du point d'arrêt précédent (fonction resume playback)

Le RDV-995 est capable de mettre en mémoire un point précis sur un disque. Il peut ainsi revenir sur ce point précis, pour reprendre la lecture à partir de celui-ci.

Pour mettre en mémoire un point précis sur un disque

Dans le menu à l'écran Préference, placez le paramètre "Resume" sur "on". Voir page pour de plus amples informations pour ce faire.

Pendant la lecture d'un disque, appuyez sur la touche STOP 25 ou la touche DVD-TV POWER 15 de la télécommande. La touche STANDBY 2 de la face avant peut également être utilisée. La position correspondante sur le disque est mise en mémoire et le voyant Resume s'allume sur l'afficheur.

Reprise de la lecture à partir du point mémorisé

Le même disque étant toujours chargé dans le tiroir (et n'ayant pas été ôté), appuyez sur la touche PLAY 23 ou 7, la lecture redémarre alors à partir du point précédemment mémorisé.

Pour effacer le point mémorisé

• Retirez le disque du tiroir
• Pressez STOP 25 ou pendant que le disque est en lecture.
• Rallumez l'appareil avec la touche DVD-TV POWER 15 de la télécommande ou STANDBY 1 sur la face avant.

Notes concernant la fonction resume

• Pressez la touche STANDBY de la face avant ou DVD-TV POWER de la télécommande efface la position précédemment mémorisée.
• La fonction Resume ne fonctionne pas avec les CD audio.
• La fonction Resume doit au préalable être activée (on) dans le menu à l'écran Préférences.
• Dans le cas d'un Video CD avec fonction PBC, la lecture peut reprendre légèrement en avant du point mémorisé.
• La fonction Resume ne fonctionne pas en mode de programmation Program ou de lecture aléatoire Random.

Choix d'une scène à partir d'un menu

Les disques DVD intègrent généralement leur propre menu indiquant le contenu du disque. Ces menus comportent diverses options suivant les disques (versions différentes du film, bonus tels qu'interviews, making of, etc.) qui s'affichent sur l'écran du téléviseur. Vous pouvez aussi généralement choisir une scène précise à partir d'un sous-menu.

Pour ce faire, insérez un disque DVD. Pressez la touche TITLE 11 ou MENU 26. Le menu du DVD apparaît sur l'écran.

Utilisez les touches du curseur ▲/▼/►/◄ 12 pour choisir l'option désirée, puis pressez la touche ENTER 24. Le RDV-995 démarre en lecture sur l'option choisie.

Avec certains disques, vous pouvez entrer directement le numéro de chapitre ou titre via le clavier numérique. Le RDV-995 démarre en lecture sur l'option choisie.

Au sujet des menus

Normalement, un disque DVD comporte plus d'un seul titre, accessible via la touche TITLE. Sur certains disques, le menu complet n'apparaît qu'en pressant la touche MENU. Regardez la pochette de chaque disque DVD pour connaître son contenu exact.

NOTE : lorsque le symbol apparaît sur l'écran du téléviseur en pressant la touche TITLE, cela indique que vous ne pouvez pas choisir de titre avec le disque correspondant. Lorsque le même symbole apparaît en pressant la touche MENU, cela signifie que le disque ne comporte pas de menu.

Choix d'une scène à partir d'un menu d'un disque video CD avec fonction PBC (contrôle de lecture playback control)

Quelques disques Video CD et SVCD sont compatibles avec la fonction de contrôle de lecture PBC (Playback Control). Ceux-ci ont alors des menus qui listent les options de lecture disponibles.

Lorsqu'un disque Video CD avec fonction PBC est à l'arrêt, pressez PLAY 23. Le menu du disque apparaît sur l'écran (ce qui signifie que la fonction PBC est activée). " _ PBC_ " apparaît dans l'afficheur sur la face avant. Utilisez le clavier numérique 5 pour sélectionner le numéro voulu. La lecture démarre alors sur cette page.

Vous pouvez retourner au menu général en pressant la touche RETURN-CHOICE 20.

Lorsque les mots “ _ NEXT _ ” (suivant) ou “ _ PREVIOUS _ ” (précédent) apparaissent sur l'écran du téléviseur, vous pouvez agir généralement comme suit :

- Pressez sur ▶ pour passer à la page suivante.

- Pressez sur ▶ pour revenir à la page précédente.

*Suivant le disque, la méthode ci-dessus peut légèrement différer.

Informations complémentaires concernant la fonction PBC

Pour activer la fonction de contrôle de lecture PBC avec un disque Video CD compatible PBC, pressez la touche STOP (25) puis pressez la touche PLAY (23).

Vous pouvez également activer la fonction PBC en utilisant l'affichage sur l'écran et en procédant comme suit :

1. Pressez PLAY MODE-CANCEL 8
2. Utilisez le curseur ◀/▶ 12 pour déplacer la flèche ◀ sur [PBC CALL], puis pressez EN-TER 24.

Pour lire un disque Video CD compatible PBC sans activer cette dernière fonction, démarrez la lecture via le clavier numérique 5 et non via la touche PLAY. Voir le paragraphe suivant.

Sélection d'une scène ou d'une plage via le clavier numérique

Vous pouvez sélectionner une scène ou une plage en utilisant le clavier numérique. Que le disque soit en lecture ou non, cette possibilité dépend du type du disque.

Disques DVD Lecture arrêtée

CD Audio Durant la lecture

ou à l'arrêt

Video CD/SVCD Durant la lecture sans fonction PBC ou à l'arrêt

Utilisez une ou plusieurs des touches du clavier numérique pour sélectionner le numéro de plage ou scène désirée. (Voir page 11 pour l'utilisation des touches du clavier numérique). Le titre ou plage sélectionné apparaît dans l'indicateur de l'afficheur de la face avant. La lecture démarre simultanément.

NOTES : lorsque le symbol apparaît sur l'écran du téléviseur en utilisant le clavier numérique pour la sélection d'une plage, c'est que le numéro de cette plage n'existe pas sur le disque.

Cette fonction n'est pas possible avec les disques Video CD en lecture avec contrôle PBC.

Sélection d'une scène ou d'une plage avec les touches ◀◀ ou ▶◀

Vous pouvez choisir une scène ou une plage en utilisant les touches "Back Skip/Search 9" ou "Forward Skip/Search 22". Cette fonction peut être utilisée à n'importe quel moment en lecture d'un DVD ou d'un CD audio. (Mais elle peut ne pas fonctionner sur certains DVD.) Elle fonctionne également avec les Video CD si la fonction PBC n'est pas utilisée.

Avec un CD audio ou un Video CD, chaque pression sur une des deux touches fait passer à la scène/plage précédente ou suivante. Son numéro apparaît alors dans l'afficheur en face avant.

Pour aller à une scène/plage suivante, pressez une ou plusieurs fois la touche ▶▶▶ 22 jusqu'à ce que son numéro apparaisse dans l'afficheur.

Pour aller au début de la scène/plage en cours de lecture, appuyez une fois sur la touche 9. Pour aller à une autre scène/plage précédente, pressez plusieurs fois jusqu'à ce que le numéro de cette scène/plage apparaisse dans l'afficheur.

Recherche d'un chapitre d'un disque DVD

Si le titre courant d'un disque DVD est divisé en chapitres, vous pouvez passer directement à n'importe quel chapitre en utilisant le menu à l'écran.

Pendant que le disque est en lecture, pressez sur la touche PLAY MODE-CANCEL. L'écran-menu DVD apparaît sur le téléviseur.

Utilisez les touches du curseur 12 ◄/► pour déplacer la flèche sur [CHAP. SEARCH (recherche de chapitre)], puis pressez ENTER24. L'inscription " GO TO CHAPTER_" (Aller au chapitre...) apparaît dans la zone de message.

DVD CONTROL REPEAT A-B REPEAT TIME SEARCH CHAP. SEARCH GO TO CHAPTER =

Utilisez les touches du clavier numérique (0-9) pour entrer un numéro de chapitre.

Pour choisir le chapitre 8 :

$$ \text { Pressez } \quad \text {"} _ {_} 8 _ {_}" \rightarrow \text { ENTER } $$

Pour choisir le chapitre 37_:

$$ \text { Pressez } \quad \text {"} 3 \text {"} \rightarrow \text {"} 7 \text {"} \rightarrow \text { ENTER } $$

Pressez la touche ENTER. Le RDV-995 démarre la lecture sur le chapitre ainsi sélectionné.

Avec certains disques, la lecture démarre automatiquement après avoir entré le numéro de chapitre.

Pour retourner à l'écran normal, pressez de nouveau la touche PLAY MODE-CANCEL 8.

NOTE : lorsque le symbole apparaît sur l'écran du téléviseur en pressant la touche ENTER, cela indique que vous avez tenté de choisir un numéro de chapitre qui n'existe pas sur le disque ou que la recherche/accès par chapitre n'est pas possible sur ce disque.

Recherche par indication de temps

Avec la fonction de recherche temporelle TIME SEARCH, vous pouvez spécifier à quelle valeur temporelle la lecture doit débuter. (Certains disques ne délivrent aucune information de durée ; dans ce cas, cette possibilité ne fonctionne évidemment pas).

L'utilisation de cette fonction est accessible sur les disques DVD, CD Audio et Video CD durant leur lecture sans fonction PBC.

Pressez la touche PLAY MODE-CANCEL. L'écran du mode de lecture s'affiche sur le téléviseur.

Utilisez les touches du curseur ◄/▶ pour déplacer la flèche sur [TIME SEARCH (recherche temporelle)]_ puis pressez ENTER24. L'inscription "GO TO" (aller à...) apparaît dans la zone de message.

DVD Video

CD Audio

Video CD

Utilisez le clavier numérique (0-9) pour entrer la valeur temporelle correspondant au temps écoulé sur la piste où vous désirez que la lecture démarre. (Voir les exemples ci-dessous.)

Pressez la touche ENTER. La lecture démarre sur la valeur temporelle sélectionnée.

Exemples pour l'entrée de la valeur temporelle

Les touches “_ 10_” et “_ +10_” ne sont pas utilisables pour cette fonction.

Exemple (pour un DVD) :

Pour démarrer la lecture à la valeur temporelle 2 (heures) : 34 (minutes) : 00 (secondes)

Ici, il n'est pas nécessaire de spécifier les secondes si c'est inutile.

Si vous faites une erreur, vous pouvez utiliser les touches du curseur ◀/▶ 12 pour réentrer de nouvelles valeurs.

Exemple - pour modifier 2_: 35 en 2_: 34_:

GO TO 2_:35_: __ pressez "◀"

GO TO 2_:34_: __ pressez "__ 4__"

GO TO 2_:34_: __ pressez "ENTER"

Pour revenir à l'écran normal, appuyez à nouveau sur PLAY MODE-CANCEL 8.

NOTE: Si le symbole apparaît sur l'écran du téléviseur, c'est que vous sélectionnez une durée qui n'existe pas sur le disque, ou que cette fonction de recherche par valeur temporelle n'est pas possible avec le disque inséré.

Notez également que cette fonction n'est pas possible avec les disques Video CD en lecture avec fonction de contrôle de lecture PBC.

Sélection d'une scène à partir du menu digest

Le RDV-995 peut afficher une image du début de chaque titre d'un DVD ou de chaque plage d'un Video CD/SVCD. Vous pouvez ensuite sélectionner directement ce titre ou cette plage.

L'utilisation de cette fonction DIGEST peut fonctionner avec disque à l'arrêt ou disque en lecture. La fonction PBC doit être désactivée sur un Video CD.

Pressez la touche SUBTITLE-DIGEST tout en maintenant pressée la touche SHIFT. Les premières neuf scènes du disque sont visibles en même temps.

• Si le DVD inséré est arrêté_: la scène d'ouverture de chaque titre apparaît à l'écran.
• Pendant la lecture d'un DVD_: la scène d'ouverture de chaque chapitre du titre en cours de lecture apparaît.
• Si c'est un Video CD qui est chargé, la scène d'ouverture de chaque plage (track) apparaît à l'écran.

Utilisez les touches du curseur ▲/▼/►/◄ 12 pour déplacer la flèche sur la scène désirée, puis pressez la touche ENTER 24. Le RDV-995 démarre en lecture sur la scène choisie.

Si la scène voulue ne se trouve pas parmi les neuf premières affichées à l'écran, pressez la touche ▶▶ 1 22 pour afficher les neuf suivantes. Vous pourrez presser ensuite la touche ◀◀ 9 pour revenir aux neuf scènes précédentes.

Si la dernière scène en bas à droite est sélectionnée, une pression sur la touche ▶ permet de passer à la page suivante, si disponible. De même, une pression sur la touche ◀ permet de retourner à la page précédente (si disponible), à partir de la scène située en haut à gauche.

NOTE: Avec certains disques, suivant leur contenu, il peut y avoir un certain délai avant que les images n'apparaissent à l'écran.

Fonctions de lecture spéciales

Le RDV-995 propose plusieurs fonctions de lecture spéciales telles que l'avance image par image, l'effet stroboscopique Strobe, le ralenti Slow-motion ou le mode Zoom.

Avance image par image (frame-by-frame)

Pendant la lecture d'un disque, pressez la touche PAUSE. L'image qui était affichée sur l'écran à ce moment-là se fige sur l'écran. Elle avancera ensuite, image par image, à chaque nouvelle pression sur la touche PAUSE. Pressez sur PLAY pour revenir au mode de lecture normal.

Vue avec effet stroboscopique "strobe

Pendant la lecture d'un disque, pressez la touche PAUSE 10. L'image qui était affichée sur l'écran à ce moment-là se fige sur l'écran. Pressez alors la touche AUDIO-STROBE 4 tout en maintenant pressée la touche SHIFT 7. Neuf images successives fixes consécutives s'affichent alors à l'écran, comme montré ci-dessous.

Pressez la touche PAUSE pour voir les neuf images suivantes. Pour revenir au mode de lecture normal, pressez à nouveau la touche AUDIO-STROBE 4 tout en maintenant pressée la touche SHIFT 7.

Options

Une pression maintenue pendant plus d'une seconde sur la touche PAUSE active également la fonction STROBE. Si vous pressez AUDIO-STROBE 4 pendant la lecture, neuf images fixes apparaissent sur l'écran, mais elles sont modifiées ensuite en temps réel.

Pendant la lecture d'un disque, pressez la touche SLOW 6.

• Pour visionner le film en avant au ralenti, pressez SLOW " _ + _ ".
• Pour visionner le film en marche arrière au ralenti, pressez SLOW "—".

Au début, la vitesse de ralenti est la plus faible possible. Puis, à chaque nouvelle pression, la vitesse de lecture s'accroît progressivement.

Pour revenir à la vitesse de lecture normale, pressez la touche ▶ PLAY 23. Pour mettre en pause la lecture au ralenti, pressez II PAUSE 10.

NOTE: Le son est coupé pendant la lecture en mode ralenti.

Zoom dans l'image

Pendant la lecture d'un disque ou sa mise en pause, pressez la touche ANGLE-ZOOM 17 tout en maintenant pressée la touche SHIFT 7. L'inscription " ZOOM " apparaît sur l'écran du téléviseur et l'image, centrée, est agrandie deux fois.

Vous pouvez utiliser les touches du curseur ▲/▼/►/◄ pour déplacer cette partie d'image agrandie dans n'importe quelle direction.

La fonction Pause fonctionne normalement en mode Zoom.

Pour retourner à l'image normale, pressez une nouvelle fois sur la touche ANGLE-ZOOM 17 tout en maintenant pressée la touche SHIFT 7.

NOTE: Sur certains disques, l'image obtenue en mode zoom est de qualité moyenne ou médiocre.

Modification de l'ordre des pistes

Vous pouvez programmer le RDV-995 pour lire les différentes plages d'un DVD, d'un CD audio ou un Video CD dans un ordre spécifique ou aléatoire.

Programmation de la lecture dans un ordre spécifique

Le disque étant à l'arrêt, pressez la touche PLAY MODE-CANCEL 8. Le menu de mode de lecture apparaît à l'écran.

Utilisez les touches du curseur ◀/▶ 12 pour déplacer la flèche sur [PROGRAM (programmation)]_ puis pressez ENTER24. La table de programmation apparaît sur l'écran et le mot “ _ PROGRAM _ ” s'allume dans l'afficheur de la face avant.

Choisissez les plages (pistes) dans l'ordre désiré en utilisant le clavier numérique. Jusqu'à seize pistes différentes peuvent être programmées. Vous pouvez choisir la même piste plusieurs fois.

1 2 3 4 5 6 3 20 1 15 5 7 8 9 10 11 12 13 14 15 16 17 18

Le numéro de la plage/titre programmé apparaît sous chaque numéro d'ordre de la programmation.

Si vous faites une erreur, appuyez sur la touche d'annulation PLAY MODE-CANCEL 8 tout en maintenant pressée la touche SHIFT 7. La dernière piste est effacée.

Pressez la touche ▶ PLAY 23 pour démarrer la lecture dans l'ordre programmé. Lorsque toutes les plages programmées ont été lues, le RDV-995 s'arrête. Mais la programmation reste en mémoire.

Pour effacer les pistes programmées

Pressez la touche ■ STOP 25 pour arrêter la lecture, puis pressez STOP une seconde fois. Toutes les pistes programmées sont effacées de la mémoire. L'indicateur "PROGRAM" dans l'afficheur s'éteint.

Pour quitter une lecture programmée

Pressez ENTER 24 quand la flèche pointe sur [PROGRAM] sur l'afficheur. [PROGRAM] retrouve sa couleur d'origine.

(Pour reprendre la lecture d'un Video CD ou SVCD, pressez STOP puis presser PLAY MODE-CANCEL si vous désirez afficher le menu à l'écran.)

Informations complémentaires sur les modes de lecture

• Vous pouvez sortir du mode programmé, sans lire les pistes programmées, en utilisant les touches du curseur ◄/▶ 12 pour déplacer sur [PROGRAM] en pressant ensuite la touche ENTER 24. Notez que la programmation reste en mémoire.
• Certains DVD ne fonctionnent pas correctement en mode Programmation.
• Pendant une lecture programmée, pressez ▶▶ pour passer à la sélection suivante du programme. Pressez ◀◀ pour revenir au début de la sélection programmée en cours de lecture. Vous ne pouvez toutefois pas revenir à la précédente piste programmée.
• En pressant la touche PLAY MODE-CANCEL 8 pendant la lecture d'une programmation, le tableau de programmation s'affiche sur l'écran, la piste programmée en cours de lecture étant indiquée par sa couleur jaune.

Lecture des pistes de manière aléatoire (random)

Le disque étant à l'arrêt, pressez la touche PLAY MODE-CANCEL 8. L'affichage à l'écran apparaît.

Utilisez les touches du curseur ◀/▶ 12 pour déplacer la flèche sur [RANDOM (aléatoire)]. L'indication " RANDOM " apparaît dans l'afficheur.

Pressez la touche ENTER 24. La lecture en ordre aléatoire débute. Lorsque toutes les plages/titres ont été lu(e)s, la lecture s'arrête. Chaque titre/plage ne peut en effet être lu plus d'une fois.

Quitter la lecture en mode aléatoire avant que toutes les plages/titres aient été lues

Pressez la touche ■ STOP 25 pour arrêter la lecture. Le RDV-995 est encore en mode de lecture aléatoire, et presser sur la touche PLAY relance ce mode de lecture. Pour quitter le mode aléatoire RANDOM, pressez de nouveau la touche PLAY alors que la lecture est déjà physiquement arrêtée. L'indication " _ RANDOM_ " dans l'afficheur doit s'éteindre.

NOTE_: Certains disques DVD ne fonctionnent pas correctement en mode de lecture aléatoire.

Lecture en mode répétition (repeat)

Vous pouvez répéter la lecture d'un titre ou chapitre courant et vous pouvez également répéter la lecture d'une partie spécifique d'un titre, chapitre ou plage.

Répétition de lecture du titre, chapitre ou plage courant, ou de toutes les plages

À n'importe quel moment (sauf avec un Video CD avec fonction PBC activée) :

Pressez la touche PLAY MODE-CANCEL. L'affichage du menu apparaît sur l'écran.

Utilisez les touches du curseur ◄/▶ 12 pour déplacer la flèche sur [REPEAT (répétition)], puis pressez ENTER. A chaque nouvelle pression sur ENTER, le mode de répétition change de la manière suivante :

- Pour les DVD

Le mode de répétition sélectionné apparaît sur l'écran.

• Pour les CD Audio/Video

Pour arrêter la lecture en mode Répétition, pressez la touche ■ STOP.

• Si vous pressez STOP en mode “_ Repeat All_”, la lecture est arrêtée par l'appareil, mais celui-ci reste tout de même en mode de répétition.
• Si vous pressez STOP en mode "Repeat 1", "Title Repeat" ou "Chapter Repeat", l'appareil stoppe la lecture et quitte le mode de répétition.

Pour quitter le mode répétition

Utilisez les touches du curseur ◀/▶ 12 pour déplacer la flèche sur [REPEAT (répétition)], puis pressez ENTER plusieurs fois jusqu'à ce que le mode se place sur “OFF”.

Informations complémentaires sur les modes de répétition

• Certains disques DVD n'autorisent pas la répétition des titres et/ou chapitres.
• Certains disques DVD stoppent automatiquement la lecture au milieu du disque.
• La lecture en mode répétition ne peut pas être utilisée avec un Video CD avec fonction PBC activée.
• Pour enlever l'affichage du mode de lecture sur l'écran, pressez la touche PLAY MODE-CANCEL 8.

Répétition de lecture d'une partie spécifique d'un disque

Pendant la lecture d'un disque, pressez la touche PLAY MODE-CANCEL 8. L'affichage du menu apparaît sur l'écran.

Utilisez les touches du curseur ◄/▶ 12 pour déplacer la flèche sur [REPEAT (répétition)]. Puis pressez ENTER 24 au début de la partie dont vous souhaitez la répétition (point A). Vérifiez que le mode de répétition est bien sur Off. Si un quelconque mode de répétition est sélectionné, vous ne pouvez pas déplacer la flèche sur [A-B REPEAT (répétition A-B)].

Pressez de nouveau ENTER à la fin de la partie à répéter (point B). Le RDV-995 localise “_A_” et démarre la lecture jusqu'à “_B_”, puis revient à “_A_” et ainsi de suite.

Pour quitter le mode de répétition a-b

Pressez la touche ■ STOP 25. Le RDV-995 arrête la lecture et quitte le mode Répétition A-B.

Informations complémentaires sur le mode de répétition a-b

• Pendant la lecture, pressez ENTER 24 quand la flèche est sur [A-B REPEAT]. Le mode de répétition A-B est annulé mais la lecture continue.
• Vous pouvez également quitter le mode de répétition A-B en pressant les touches 9 ou ▶▶122.
• Pour faire disparaître le menu de mode de lecture, pressez la touche PLAY MODE-CANCEL 8.
• Si apparaît lorsqu'ENTER est pressé pendant la lecture d'un DVD, vous ne pouvez pas répéter un segment A-B à cause du contenu du disque chargé.
• La fonction de répétition A-B ne peut pas être utilisée pendant la lecture d'un programme.

Images multi-angles

Quelques disques DVD possèdent des passages " _ multi-angles _ ", c'est-à-dire visibles selon plusieurs angles grâce à plusieurs caméras de prise de vue simultanées. Vous pouvez choisir un de ces angles de prise de vue soit via l'écran normal, soit via l'écran d'affichage des menus.

Au début d'une scène "_ multi-angles _", le logo apparaît sur l'écran du téléviseur.

Sélection d'un angle à partir de l'écran normal

Pendant que le disque est en lecture, pressez la touche ANGLE-ZOOM 17. L'affichage de sélection de l'angle apparaît sur l'écran.

1:3

Pressez de nouveau la touche ANGLE-ZOOM 17, ou les touches du curseur ◀/▶ 12. À chaque pression sur une de ces touches, l'angle de vision change.

Si vous ne modifiez pas l'angle de vision pendant au moins dix secondes, l'affichage de sélection de l'angle disparaît automatiquement.

Pour le faire disparaître manuellement, pressez la touche ENTER 24.

Si Apparaît lorsque vous tentez de sélectionner un angle de prise de vue, c'est que la scène en cours de lecture n'est pas enregistrée avec l'option "angles multiples".

Sélection d'un angle à partir de la liste d'affichage spéciale angle display

Pendant que le disque est en lecture, pressez et maintenez la pression pendant plus d'une seconde sur la touche ANGLE-ZOOM 17. Un affichage spécial pouvant comporter jusqu'à neuf angles de prises de vue différents apparaît sur l'écran du téléviseur.

Angle de caméra sélectionné

Utilisez les touches du curseur ▲/▼/►/◄ 12 pour choisir l'angle de prise de vue souhaité parmi ceux proposés. Pressez ENTER 24. L'image correspondante s'affiche à l'écran.

Pendant la durée de la sélection, le son est coupé. Si apparaît lorsque vous tentez de sélectionner un angle de prise de vue, c'est que la scène en cours de lecture n'est pas enregistrée avec l'option "angles multiples".

DVD super VCD

Avec la plupart des disques DVD, vous pouvez sélectionner la langue d'affichage des sous-titres, en plus de la version sonore et du type de codage. Sur les Video CD, vous ne pouvez que sélectionner le ou les canaux audio écoutés.

Sélection de la langue des sous-titres

Pendant que le disque est en lecture, pressez la touche SUBTITLE 3. Le menu de sélection des sous-titres apparaît à l'écran.

Pour mettre en ou hors service les sous-titres, pressez la touche SUBTITLE une seconde fois.

Utilisez les touches du curseur ◀/▶ 12 pour faire défiler les différents types de sous-titres réellement disponibles sur le disque en lecture.

Pour faire disparaître manuellement le menu des sous-titres, pressez la touche ENTER 24. Sinon, ce menu disparaît automatiquement si vous n'avez pas changé de sous-titre pendant 10 secondes.

Si Apparaît sur l'écran, il n'y a pas de sous-titrage disponible sur le disque lu.

Pour les DVD, la langue peut être abrégée sur l'écran. Voir annexe A □ : “Table des langues et leurs abréviations □”, à la fin de ce manuel d'utilisation.

Sélection de la langue

Vous pouvez choisir la version sonore (langage) sur les disques vidéo enregistrés avec plusieurs versions du même film, ou lire un disque karaoké avec ou sans la bande sonore vocale.

Un disque étant en lecture, pressez la touche AUDIO-STROBE. Le menu de sélection des langues apparaît sur l'écran.

○○○ ◀ 1/3 ENGLISH

STEREO

Pressez la touche AUDIO-STROBE de nouveau ou utilisez les touches du curseur ◀/▶ 12 pour choisir la langue disponible désirée.

Pour les disques DVD

À chaque pression sur la touche AUDIO-STROBE ou les touches du curseur ◀/▶ 12, la langue disponible et sélectionnée change.

Exemple_:

Pour les disques video CD

À chaque pression sur la touche AUDIO-STROBE 4 ou les touches du curseur ◀/▶ 12, la langue disponible et sélectionnée change.

Exemple_:

Pour faire disparaître manuellement le menu des langues, pressez la touche ENTER 24. Sinon, ce menu disparaît automatiquement si vous n'avez pas changé de langue pendant 10_ secondes.

Si "Apparaît" sur l'écran, il n'y a pas de choix de langue disponible sur le disque lu.

Pour les DVD, la langue peut être abrégée sur l'écran. Voir annexe A □ : “ Table des langues et leurs abréviations □ ”, à la fin de ce manuel d'utilisation.

Sélection de la qualité d'image

Vous pouvez régler la qualité de l'image suivant quatre options différentes. Ce choix se fera en fonction du programme lui-même, de la tonalité générale de l'image ou de vos préférences personnelles.

Pendant qu'un disque est en lecture, pressez la touche THEATER POSITION. Une fenêtre comme ci-dessous montrant le réglage retenu en cours apparaît.

THEATER 1 SE Type de qualité d'image sélectionnée

Chaque nouvelle pression sur THEATER POSITION passe à l'option suivante.

Ce dernier réglage THEATER OFF est le réglage normal. Les autres valeurs diminuent normalement la tonalité générale de l'image.

Utilisation de l'option 3D PHONIC (VSS)

La touche repérée VSS active un circuit de spatialisation sonore virtuelle baptisée 3D Phonic Virtual Surround Sound (VSS). Cette fonction a pour but de produire un son multicanal simulé à partir de toutes les sources audio lues sur le RDV-995.

Pendant qu'un disque est en lecture, pressez la touche VSS. Une fenêtre apparaît à l'écran indiquant le réglage courant correspondant.

À chaque nouvelle pression sur la touche VSS, le mode suivant est sélectionné. Les modes disponibles sont ACTION, DRAMA (drame), THEATER (cinéma) et OFF (hors service).

En lecture d'un DVD enregistré en Dolby Digital avec plus de deux canaux réellement existants, l'option "ACTION" n'apparaît pas.

- ACTION : Utile pour les films d'action et les manifestations sportives, où le son se déplace de manière dynamique.

- DRAMA : Son chaud et naturel. Permet de regarder les films de manière relaxante, sans stress sonore.

- THEATER : Respect des effets sonores les plus spectaculaires, voulus par les superproductions hollywoodiennes.

Pressez la touche ENTER 24 pour faire disparaître les réglages 3D PHONIC (VSS) de l'écran. Cet écran disparaît aussi automatiquement au bout de dix secondes si aucune modification n'est effectuée.

Informations complémentaires concernant le mode 3D phonic virtual sound

• Avec un disque Video_, CD, si le réglage audio est positionné sur L ou R, vous ne pouvez pas activer la fonction 3D Phonic. Inversement, si un mode de cette fonction est activé, changer le réglage AUDIO sur L ou R entraîne son annulation automatique.
• Le système 3D PHONIC (VSS) fournit un décodage correct avec des disques codés en Dolby Pro-Logic ou Dolby Digital 5.1. Il fonctionne également avec des disques non codés comme précédemment, mais risque de ne pas fournir un effet Surround correct.
• La mise en service du 3D PHONIC (VSS) n'affecte pas le flux numérique codé Dolby Digital ou DTS envoyé sur la prise DIGITAL OUT.
• Le 3D PHONIC (VSS) n'affecte pas non plus la sortie sonore d'un disque DVD en PCM linéaire (Linear PCM), quelque soit la manière dont sont effectués les réglages.
• Lorsque vous utilisez la fonction 3D PHONIC (VSS), les réglages de mixage DOWNMIX et de COMPRESSION (dynamique) dans la page AUDIO du menu sont déconnectés.

Fonctions d'affichage des temps et durée (time display)

Pressez la touche DISPLAY-TIME 21 une fois pour un CD audio ou un Video CD, et deux fois pour un DVD. L'affichage du menu "Disc/Time" (Disque/Durée) apparaît à l'écran. (Pour un DVD, vous pouvez également presser la touche SHIFT 7 tout en pressant la touche DISPLAY-TIME.)

Pour un DVD

TITLE 1 25:02:25:08 BITRATE Mlope Numéro du titre en cours Durée Numéro du chapitre en cours Taux de transmission (compression) des données numériques gravées

Pour un CD audio ou un Video CD sans fonction PBC

TRACK 1:00:08 EACH Durée Numéro de plage en cours Mode d'affic

Pour changer le mode d'affichage de la durée (seulement sur un CD audio ou un Video CD sans PBC), pressez la touche DISPLAY-TIME 21 tout en maintenant pressée la touche SHIFT 7. Le mode d'affichage de la durée change alors de manière cyclique.

Pour un CD Audio:

Pour un Video CD sans PBC:

L'indication correspondante est affichée sur l'écran du téléviseur et aussi sur l'afficheur de la face avant de l'appareil.

Vous pouvez vérifier la durée totale du disque et de la piste éventuellement présélectionnée, sur les CD Audio et Video CD, mais uniquement sur l'afficheur de la face avant.

Pressez la touche DISPLAY-TIME 21 tout en maintenant la touche SHIFT 7. Lorsque les indications “_ EACH_” et “_ REMAIN_” sont indiquées, la durée de la piste prête à être lue est indiquée. Lorsque seulement “_ REMAIN_” est indiqué, la durée totale du disque apparaît. Vous pouvez vérifier la durée de chaque piste en pressant les touches 9 ou 22.

Pour annuler l'affichage de la durée, presser DISPLAY-TIME.

Vérifier le mode de lecture d'un DVD

Lorsqu'un DVD est en lecture, pressez la touche DISPLAY-TIME 21. Les différentes options utilisées pour la lecture du DVD apparaissent à l'écran.

Les sélections en cours pour l'angle de prise de vue, la langue et les sous-titres sont indiquées sur l'écran.

Pour faire disparaître ces indications, pressez deux fois sur la touche DISPLAY-TIME.

Réglage des préférences

La fonction de sélection “Préférences” vous permet de préprogrammer un certain nombre de fonctions pour la lecture, via quatre écrans différents.

Utilisation de l'écran d'affichage des préférences

Lorsqu'un DVD est chargé mais pas en lecture ou lorsqu'aucun disque n'est chargé, pressez la touche RETURN-CHOICE 20 tout en maintenant la pression sur la touche majuscule SHIFT 7. Une des pages du menu Preference apparaît à l'écran.

Il y a quatre pages Préférence : Langue (Language), Audio, Affichage (Display) et System (Système). Pour changer de page, utilisez les touches du curseur ◄/▶ 12 pour déplacer la flèche sur l'index de cette page.

Language

LANGUAGE AUDIO DISPLAY SYSTEM MENI LANGUAGE < ENGLISH > AUDIO LANGUAGE < ENGLISH > SUBTITLE < ENGLISH > ON SCREEN LANGUAGE < ENGLISH > < EXIT > PRESS KEY

Audio

LANGUAGE AUDIO DISPLAY SYSTEM DIGITAL AUDIO OUTPUT DOWN MIX COMPRESSION PCASM/REAM L1 / P2 OFF EXIT PRESS NEW

Display

LANGUAGE AUDIO DISPLAY SYSTEM MONITOR TYPE OFF SCREEN SAVER ON SCREEN GUIDE ON EXIT PRESS KEY

System

LANGUAGE AUDIO DISPLAY SYSTEM AUTO STANDBY OFF RESUME OFF AV COMPULINK MODE DVD 1 < Exit > PRESS NEW

Une fois que vous êtes sur la page désirée, utilisez les touches du curseur ▲/▼ Cursor Buttons 12 pour déplacer la flèche sur le paramètre que vous désirez régler.

LANGUAGE AUDIO DISPLAY SYSTEM MENU LANGUAGE ENGLISH AUDIO LANGUAGE ENGLISH SUBTITLE ENGLISH ON SCREEN LANGUAGE ENGLISH EXIT PRESS NEW

Puis utilisez les touches du curseur ◀/▶ 12 pour changer le réglage de ce paramètre.

Pour sortir du menu Préference, pressez de nouveau la touche RETURN-CHOICE 20 tout en maintenant pressée la touche SHIFT 7, ou déplacer la flèche SUT EXIT et presser ENTER 24.

Voir les instructions suivantes pour les différentes possibilités de réglages de chaque paramètre.

Langue des menus

Vous pouvez sélectionner un menu de langue particulier qui sera toujours choisi s'il existe sur le disque (s'il n'existe pas, c'est la langue par défaut du disque qui sera choisie).

LANGUAGE AUDIO DISPLAY SYSTEM MENU LANGUAGE ENGLISH AUDIO LANGUAGE ENGLISH SUBTITLE ENGLISH ON SCREEN LANGUAGE ENGLISH < EXIT> PRESS NOW

À chaque fois que vous pressez le curseur ▶ 12, la langue choisie est modifiée dans l'ordre suivant :

ANGLAIS ESPAGNOL FRANÇAIS CHINOIS ALLEMAND ITALIEN JAPONAIS (Code de langue de AA à ZU).

(Voir le tableau des langues et leurs abréviations à la fin du manuel d'utilisation.)

Une pression sur le curseur ◀ 12 modifie le choix de la langue dans l'ordre inverse.

Langue de la bande son (audio)

Vous pouvez sélectionner la langue par défaut qui sera toujours choisie si elle existe dans les choix audio du disque (si elle n'existe pas, c'est la langue par défaut du disque qui sera choisie).

LANGUAGE AUDIO DISPLAY SYSTEM MENU LANGUAGE ENGLISH AUDIO LANGUAGE ENGLISH SUBTITLE ENGLISH ON SCREEN LANGUAGE ENGLISH PRESS KEY

À chaque fois que vous pressez le curseur ▶ 12, la langue choisie est modifiée dans l'ordre suivant :

ANGLAIS ESPAGNOL FRANÇAIS CHINOIS ALLEMAND ITALIEN JAPONAIS (Code de langue de AA à ZU).

(Voir le tableau des langues et leurs abréviations à la fin du manuel d'utilisation.)

Une pression sur le curseur ◀ 12 modifie le choix de la langue dans l'ordre inverse.

Langue des sous-titres

Vous pouvez sélectionner la langue par défaut qui sera toujours choisie pour les sous-titres si elle existe dans les choix du disque (si elle n'existe pas, c'est la langue par défaut du disque qui sera choisie).

LANGUAGE AUDIO DISPLAY SYSTEM MENU LANGUAGE ENGLISH AUDIO LANGUAGE ENGLISH SUBTITLE ENGLISH ON SCREEN LANGUAGE ENGLISH < EXIT > PRESS KEY

À chaque fois que vous pressez le curseur ▶ 12, la langue des sous-titres choisie est modifiée dans l'ordre suivant :

ANGLAIS ESPAGNOL FRANÇAIS CHINOIS ALLEMAND ITALIEN JAPONAIS (Code de langue de AA à ZU).

(Voir le tableau des langues et leurs abréviations à la fin du manuel d'utilisation.)

Une pression sur le curseur ◀ 12 modifie le choix de la langue dans l'ordre inverse.

Langue des menus à l'écran

Vous pouvez sélectionner la langue dans laquelle s'affichent les menus.

LANGUAGE AUDIO DISPLAY SYSTEM MENU LANGUAGE AUDIO LANGUAGE SUBTITLE ON SCREEN LANGUAGE PRESS KEY

À chaque pression sur les touches du curseur ▶12, la langue change selon l'ordre suivant

ANGLAIS ON SCREEN LANGUAGE ENGLISH ESPAGNOL IDIOMA EN PANTALLA ESPAÑOL FRANÇAIS LANGUE D'ECRAN FRANÇAIS

Une pression sur le curseur ◀ 12 modifie le choix de la langue dans l'ordre inverse.

Les réglages par défaut, en sortie d'usine, des paramètres de la page Audio sont les suivants : Digital Audio Output-Stream/PCM ; Down Mix - Lt/RT ; Compression - Off. Ce sont les réglages à utiliser lorsque l'appareil doit être relié à un processeur Surround externe.

Sortie numérique audio (digital output)

LANGUAGE AUDIO DISPLAY SYSTEM DIGITAL AUDIO OUTPUT PCMS/PIK DOWN MIX Lr / Fr COMPRESSION OFF C EXIT > PRESS KEY

Le réglage de cette option est impératif pour utiliser correctement la sortie numérique sur un processeur externe équipé d'une entrée numérique.

• PCM ONLY (uniquement PCM) – À n'utiliser que si l'entrée numérique de l'appareil connecté n'est conforme qu'au standard PCM linéaire (stéréophonie numérique).
• STREAM/PCM (flux numérique/PCM)
• À utiliser avec l'entrée numérique d'un amplificateur intégrant un décodeur MPEG audio, Dolby Digital et/ou DTS.
• DOLBY DIGITAL/PCM - À utiliser avec l'entrée numérique d'un amplificateur intégrant un décodeur Dolby Digital, ou à l'entrée numérique d'un décodeur Dolby Digital indépendant.

Le tableau ci-dessous montre les relations entre les différents types de lecture des disques et les signaux de sortie.

Disques en lecture	Sortie
	STREAM/PCM	DOLBY DIGITAL/PCM	PCM ONLY
DVD avec PCM 48 kHz, 16 bits	PCM 48 kHz, 16 bits	--	--
DVD avec PCM 48 kHz, 20/24 bits	PCM 48 kHz, 20 bits	--	--
DVD avec PCM 69 kHz	Pas de sortie	--	--
DVD avec DTS	Flux DTS	Pas de sortie	--
DVD avec Dolby Digital	Flux Dolby Digital	--	PCM 48 kHz, 16 bits
DVD avec MPEG audio	Flux MPEG	PCM 48 kHz, 16 bits	--
Video CD et SVCD	PCM 44,1 kHz, 16 bits	--	--
Audio CD	PCM 44,1 kHz, 16 bits	--	--
Audio CD avec DTS	Flux DTS	--	--

Le RDV-995 n'intègre pas de décodeur DTS.

Pour lire un CD audio ou un DVD codé DTS, vous devez impérativement utiliser un décodeur externe DTS permettant d'envoyer le signal correct aux enceintes acoustiques.

Ne jamais utiliser les sorties audio analogiques avec un disque DTS : cela peut endommager irrémédiablement les enceintes acoustiques.

Si vous branchez simultanément les sorties analogiques et numériques, veillez à sélectionner correctement la source sur l'amplificateur, et réglez le niveau de sortie en analogique au minimum sur l'amplificateur, lors de la sélection de cette entrée.

Mélange des canaux "down mix

Pour lire correctement les pistes audio multicanal Surround d'un disque DVD, le réglage DOWN MIX doit s'adapter correctement à votre système audio. Notez que ce réglage affecte le signal de sortie sur les prises repérées ANALOG en lecture d'un disque DVD codé multicanal Surround.

LANGUAGE AUDIO DISPLAY SYSTEM DIGITAL AUDIO OUTPUT DOWN MIX COMPRESSION STREAM/PCM Lr: Rt OFF < Exit > PRESS NEW

• LT/RT – Pour bénéficier du son multicanal en branchant uniquement les prises de sortie ANALOG de l'appareil sur un décodeur Surround.
• L/R – Pour utiliser la sortie stéréo deux canaux ANALOG avec un téléviseur ou un amplificateur non équipés d'un décodeur Surround, ou encore pour enregistrer la bande sonore d'un DVD sur une cassette audio, un MiniDisc, etc.

NOTE : Le paramétrage DOWN MIX ne fonctionne pas lorsque la fonction 3D PHONIC (VSS) est activée.

Compression

Vous pouvez compresser la gamme dynamique du signal original, si nécessaire. Cela permet généralement d'écouter à faible volume avec un maximum d'intelligibilité.

LANGUAGE AUDIO DISPLAY SYSTEM DIGITAL AUDIO OUTPUT PCMS DREAM DOWN MIX L1 R1 COMPRESSION OFF EXIT PRESS NEW

• ON – Le signal audio est lu avec sa dynamique compressée
• OFF – Le signal est diffusé tel qu'enregistré.

Cette fonction Compression n'est active qu'avec les disques codés DOLBY DIGITAL 1CH ou 2CH (1 ou 2 canaux réels). Elle n'est pas active avec tous les autres disques. La compression ne fonctionne pas lorsque la fonction 3D PHONIC est activée.

Type d'écran utilisé

Vous devez indiquer au RDV-995 le format d'écran (téléviseur ou vidéoprojecteur) branché au RDV-995, pour une parfaite adaptation lors de la lecture de disques DVD prévus pour les téléviseurs 16/9.

LANGUAGE AUDIO DISPLAY SYSTEM MONITOR TYPE 43 LB SCREEN SAVER OFF ON SCREEN GUIDE ON EXIT > PRESS KEY

4:3 LB Conversion "Letterbox" Si vous utilisez un écran normal 4/3, la lecture d'un film au format panoramique ne coupera

ne pas l'image mais créera deux bandes noires supérieure et inférieure.

4:3 PS (Conversion "Pan & Scan") Avec un écran 4/3, les parties gauche et droite de l'image originale sont coupées afin de remplir tout l'écran. Certains disques n'autorisent pas ce type d'affichage. Dans ce cas, l'image est visionnée automatiquement au format précédent 4:3 LB.

16:9 WIDE (écran large 16/9) Permet de bénéficier de tous les avantages d'un diffuseur au format 16/9.

Économiseur d'écran (screen saver)

Les tubes cathodiques peuvent être définitivement "brûlés" s'ils restent pendant trop longtemps sur la même image. Pour éviter cela, le RDV-995 active automatiquement un économiseur d'écran si la même image (comme un menu à l'écran) est affichée pendant plus de cinq minutes.

LANGUAGE AUDIO DISPLAY SYSTEM MONITOR TYPE 43.1B SCREEN Saver OFF ON SCREEN GUIDE ON EXIT PRESS KEY

• MODE 1 – L'image affichée s'assombrit.
• MODE 2 – L'image de l'économiseur apparaît et sa luminosité change en permanence.
• OFF – Désactivation complète de la fonction Économiseur d'écran.

Le problème de “brûlure” de l'écran est encore plus sensible avec la majorité des vidéoprojecteurs. Nous vous déconseillons dans ce cas de mettre hors service (OFF) cette fonction.

L'économiseur d'écran n'est pas actif en lecture de CD audio.

Guide à l'écran

Le RDV-995 peut afficher plusieurs icônes à l'écran ou caractères servant de guides.

LANGUAGE AUDIO DISPLAY SYSTEM MENU LANGUAGE < ENGLISH > AUDIO LANGUAGE < ENGLISH > SUBTITLE < ENGLISH > ON SCREEN LANGUAGE < ENGLISH > < EAT > PRESS NEW

ON - Le guide à l'écran est affiché.

OFF – Le guide à l'écran n'est pas affiché.

Ces guides à l'écran incluent par exemple l'icône multi-angles, l'icône des multiples sous-titres..., l'icône des multiples langues audio, et l'icône de Commande invalide

Mise en veille automatique auto standby

Quand l'appareil n'est pas utilisé pendant plus de 30 ou 60 minutes, il se met automatiquement en mode de veille AUTO STANDBY.

LANGUAGE AUDIO DISPLAY SYSTEM AUTO STANDBY OFF RESUME OFF AV COMPULINK MODE DVD 1 < Exit > PRESS NEW

60 - Temps réglé sur 60 minutes

30 - Temps réglé sur 30 minutes

OFF – Pas de mise en veille automatique.

Fonction resume (démarrage à un endroit précis)

Vous pouvez prévoir ou non la fonction Resume. Voir page 13.

ON – En pressant PLAY après un arrêt STOP ou une mise en veille, la lecture redémarre au point où elle s'était arrêtée (si le tiroir du disque n'a pas été ouvert entre temps).

OFF – La lecture redémarre toujours du début du disque, même dans les conditions d'arrêt précédentes.

LANGUAGE AUDIO DISPLAY SYSTEM AUTO STANDBY OFF RESUME OFF AV COMPULINK MODE DVD 1 < EXIT > PRESS KEY

Mode AV compulink

Cette fonction ne marche pas sur le RDV-995.

Verrouillage par code parental (parental lock)

Cette fonction restreint la lecture de certains disques DVD, par exemple pendant des scènes violentes ou autres. L'utilisateur peut régler le niveau de censure à la lecture. Par exemple, si les scènes d'un film dépassent le seuil de violence fixé par le code parental, ces scènes seront coupées ou remplacées par d'autres, suivant les disques.

Réglage du code parental pour la première fois

Avec aucun disque DVD chargé ou un disque à l'arrêt, pressez la touche ENTER tout en maintenant pressée la touche SHIFT. L'écran de réglage du verrouillage parental apparaît. La flèche pointe sur le paramètre [Country Code (code du pays désiré)].

Tandis que la flèche pointe sur [Country Code], utilisez les touches du curseur ◀/▶ 12 pour sélectionner le pays désiré (US, dans notre exemple).

PARENTAL LOCK Country Code US Set Level — PASS WORD .... EXIT PRESS NEW ENTER+

Pressez la touche ENTER. La flèche se déplace sur la position [Set Level] (Régler le niveau).

À chaque nouvelle pression sur une des touches ◀/▶, le niveau de protection change comme suit :

PARENTAL LOCK Country Code US Set Level PASS WORD EXIT PRESS NEW ENTER

À chaque pression sur les touches du curseur ◀/▶, le niveau de protection change comme suit :

“-” signifie aucune protection

“_1_” est le plus haut niveau de protection/restriction

“__8__” est le plus faible niveau de protection/restriction. Les disques possédant un classement plus rigoureux que celui choisi sont alors d'un accès restreint.

Pressez ENTER. La flèche ← passe sur le paramètre [PASSWORD (mot de passe)].

Entrez votre mot de passe à quatre chiffres en utilisant le clavier numérique 0-9.

PARENTAL LOCK Country Code < US > Set Level < - > PASS WORD .... EXIT PRESS NOW ENTER

Pressez ENTER. Le degré de protection parentale et le mot de passe sont enregistrés en mémoire. La flèche passe sur le paramètre [EXIT (sortie)].

Pressez de nouveau la touche ENTER pour retourner à l'affichage normal. Si vous entrez un mauvais mot de passe dans l'étape précédente, réentrez le bon mot de passe avant de presser ENTER.

Modification des réglages du code parental

Avec aucun disque DVD chargé ou un disque à l'arrêt, pressez la touche ENTER (24) tout en maintenant pressée la touche SHIFT (7). L'écran de réglage du verrouillage parental apparaît. La flèche maintenue sur le paramètre [PASSWORD (mode de passe)].

PARENTAL LOCK Country Code US Set Level — PASS WORD ..... EXIT PRESS NOW ENTER

Entrez votre code chiffré déjà en mémoire via le clavier numérique (0 à 9) 5 et pressez ENTER (24). Si le code est bon, la flèche passe sur le paramètre [Country Code]. Si vous entrez un code erroné, l'indication "WRONG! RETRY....(Faux! Réessayez...)" s'affiche, et vous ne pouvez pas passer à l'étape suivante.

Pour modifier le niveau de protection, utilisez les touches du curseur ◀/▶ 12 pour sélectionner ce niveau tandis que la flèche ◀ pointe sur le paramètre [Set Level (régler le niveau)], puis pressez ENTER 24. La flèche ◀ se déplace sur le paramètre [PASSWORD (mot de passe)].

Entrez votre mot de passe à quatre chiffres en utilisant le clavier numérique 0-9 ^5, puis pressez ENTER. La flèche passe sur le paramètre [EXIT (sortie)]. Le mot de passe entré dans l'étape précédente devient le nouveau mot de passe. Si vous ne désirez pas le changer, réentrer le même code à 4 chiffres qu'auparavant.

Même si vous changez le code du pays ou le nouveau niveau de protection, n'oubliez jamais d'entrer le mot de passe après avoir effectué ces modifications. Autrement, la nouvelle modification ne sera pas effective.

Pressez de nouveau la touche ENTER pour retourner à un écran normal.

Si vous entrez un mauvais code plus de trois fois, la flèche ⋅ se place sur [EXIT (sortie)] automatiquement, et le CURSEUR t/u (12) reste sans effet.

Si vous oubliez votre code dans l'étape_2, entrez "8888".

Suppression temporaire du code parental

Lorsque vous réglez le code parental à un niveau de protection maximale, certains disques peuvent refuser complètement d'être lus. Lorsque vous insérez un tel disque et tentez de le lire, l'écran du Code parental apparaît et l'appareil vous demande si vous désirez supprimer temporairement le verrouillage parental ou non.

Utilisez les touches du curseur ◀/▶ 12 pour déplacer la flèche sur [YES (oui)], puis pressez la touche ENTER 24. La flèche se déplace sur le paramètre [PASSWORD (mot de passe)]. Si vous sélectionnez [NO (non)], pressez la touche OPEN/CLOSE 2 pour retirer le disque.

Entrez votre code à quatre chiffres en utilisant le clavier numérique (0-9) 5. Si vous entrez un code erroné, “WRONG! RETRY...” apparaît sur l'écran, et vous ne pouvez pas encore passer à l'étape suivante.

Après avoir entré le bon code, le code parental est déverrouillé et le RDV-995 commence la lecture du disque.

NOTE : Si vous entrez un mauvais code plus de trois fois, la flèche se place sur [NO] automatiquement, et le CURSEUR ▶/▶ 12 reste sans effet.

Manipulation et entretien des disques

Comment manipuler les disques

Quand vous manipulez un disque, ne touchez jamais sa surface.

Les disques étant moulés en matériau plastique, ils peuvent être endommagés relativement facilement. Si un disque est sale, poussiéreux, rayé, le son et l'image ne seront pas reproduits correctement. Un disque endommagé peut entraîner un mauvais fonctionnement du lecteur.

Étiquette

N'endommagez pas l'étiquette imprimée, ne collez pas de papier ou un quelconque adhésif sur sa surface.

Rangement

Conservez tous les disques dans leur boîtier d'origine. Si les disques sont empilés les uns au-dessus des autres sans leur boîtier de protection, ils peuvent être endommagés. Ne pas laisser les disques exposés directement aux rayons du soleil, à une trop forte humidité ou une température trop élevée. Évitez de laisser les disques dans votre voiture.

Entretien des disques

S'il y a des traces de doigts sur leur surface ou une quelconque saleté, essuyez-les avec un chiffon très doux et sec, en déplaçant celui-ci de manière rectiligne, du centre vers le bord. Si un disque s'avère difficile à nettoyer, utilisez simplement un chiffon très doux légèrement imbibé d'eau. Ne jamais utiliser de nettoyant spécial pour disques, de produits à base de dissolvant ou dérivé de pétrole, d'alcool ou agents antistatiques.

NOTE: Quelquefois, pendant la lecture d'un disque, vous pouvez constater quelques parasites sonores ou visuels. La plupart du temps, cela est la faute du disque qui ne répond pas parfaitement aux normes industrielles. Ces problèmes sont donc causés par le disque, et non par l'appareil-lecteur.

Problèmes de fonctionnement

La plupart du temps, les problèmes de fonctionnement sont tout à fait bénins. Veuillez appliquer les conseils ci-dessous avant de contacter votre revendeur.

Symptôme	Cause possible	Solution
Pas d'alimentation secteur.	La prise secteur est mal branchée.	Vérifiez la qualité du contact de la prise secteur.
La télécommande ne fonctionne pas.	Elle est trop loin de l'appareil.	Rapprochez-vous de l'appareil.
	L'avant de la télécommande n'est pas dirigé dans la bonne direction.	Visez bien le récepteur infrarouge placé sur l'appareil.
	Les piles sont usées.	Changez toutes les piles de la télécommande.
	La polarité des piles est incorrecte.	Vérifiez le bon sens des piles dans leur logement.
Aucune image n'apparaît sur le moniteur.	Le branchement du câble vidéo est incorrect.	Vérifiez le branchement.
	La sélection en entrée du téléviseur n'est pas la bonne.	Choisissez la bonne entrée.
	Le disque ne peut être lu.	Format du disque incompatible avec l'appareil (voir page 11).
L'image est bruitée.	Le lecteur transite par un magnétoscope avec protection anti-copie (Macrovision).	Branchez directement le lecteur sur une entrée du téléviseur.
Aucun son.	Les branchements audio sont incorrects.	Vérifiez les branchements audio.
	La sélection en entrée de l'amplificateur n'est pas la bonne.	Choisissez la bonne source sur l'amplificateur.
Aucun son en lecture d'un DVD 96 kHz, PCM linéaire.	Le signal audio ne provient que de la prise DIGITAL OUT.	Utilisez les prises AUDIO OUT pour lire de tels disques.
Le son est distordu ou parasité.	Le disque est sale.	Nettoyez la surface du disque.
L'image saute et/ou scintille.	L'économiseur d'écran est en MODE 1 et activé.	Choisissez un autre mode de fonctionnement de l'économiseur d'écran.
L'image ne correspond pas au format du téléviseur.	Le paramètre MONITOR TYPE n'est pas réglé correctement.	Vérifiez le réglage de ce paramètre (voir page 22).
	La télévision n'est pas correctement réglée.	Réglez la télévision (ou le vidéoprojecteur) correctement.
Fonctionnement erratique.	L'électricité statique ou l'éclairage provoquent des dysfonctionnements des microprocesseurs internes.	Éteignez l'appareil, débranchez son cordon secteur, puis rebranchez-le à nouveau.
	De la condensation apparaît suite à un brusque changement de température ou de taux d'humidité.	Éteignez l'appareil, et attendez quelques heures avant de le rallumer.

Annexe a : table des langues et leurs abréviations

Lorsque vous sélectionnez une langue comme version sonore ou pour les sous-titres, celle-ci est parfois présentée sous forme d'une abréviation. Voici la liste des abréviations pour sélectionner la langue que vous désirez, si présente sur le disque.

AA Afar	IK Inupiak	RN Kirundi
AB Abkhazian	IN Indonésien	RO Roumain
AF Afrikaaner	ÍS Islandais	RU Russe
AM Ameharic	IW Hébreu	RW Rwandais
AR Arabe	JI Yiddish	SA Sanscrit
AS Assamese	JW Javanais	SD Sindhi
AY Aymara	KA Géorgien	SG Sangho
AZ Azerbaïdjanais	KK Kazzakh	SH Serbo-croate
BA Bashkir	KL Groënlandais	SI Cingalais
BE Biélorusse	KM Cambodgien	SK Slovaque
BG Bulgare	KN Canadien	SM Samoan
BH Bihari	KO Coréen	SN Shona
BI Bislama	KS Kashmir	SO Somalien
BN Bengali	KU Kurde	SQ Albanais
BO Tibétain	KY Kirghiz	SR Serbe
BR Breton	LA Italien	SS Siswati
CA Catalan	LN Lingala	ST Sesotho
CO Corse	LO Laotien	SU Soudanais
CS Tchèque	LT Littuanien	SV Suédois
CY Gallois	LV Lettonien	SW Swahili
DA Danois	MG Malgache	TA Tamil
DZ Buthan	MI Maori	TE Telugu
EL Grec	MK Macédonien	TG Tadjik
EO Esperanto	ML Malayalam	TH Thai
ET Estonien	MN Mongol	TI Tigrinya
EU Basque	MO Moldave	TK Turkmène
FA Persan	MR Marathi	TL Tagalog
FI Finnois	MS Malais	TN Setswanien
FJ Fidjien	MT Maltais	TO Tonga
FO Faroe	MY Birman	TT Tatar
FY Frison	NA Nauru	TW Twi
GA Irlandais	NE Népalais	UK Ukrainien
GD Gaellique	NL Hollandais	UR Urdu
GL Galicien	NO Norvégien	UZ Uzbek
GN Guarani	OC Occitan	VI Vietnamien
GU Gujarati	OM Oromo	VO Volapük
HA Hausa	OR Oriya	WO Wolof
HI Hindi	PA Panjabe	XH Xhosa
HR Croate	PL Polonais	YO Yoriba
HU Hongrois	PS Pushto	ZU Zoulou
HY Arménien	PT Portugais
IA Interligua	QU Qechua
IE Interligue	RM Roman

Annexe b : table des codes de pays pour la protection parentale

AD Andorre

AE États Arabes Unis

AF Afghanistan

AG Antigue et Barbade

Al Anguille

AL Albanie

AM Arménie

AN Antilles néerlandaises

AO Angola

AQ Antarctique

AR Argentine

AS Samoa américaines

AT Autriche

AU Australie

AW Aruba

AZ Azerbaijan

BA Bosnie Herzégovine

BB Barbades

BD Bangladesh

BE Belgique

BG Bulgarie

BH Bahrein

BI Burundi

BM Bermudes

BN Brunei Darussalam

BO Bolivie

BR Brésil

BS Bahamas

BT Bhutan

BV Ile Bouvet

BW Botswana

BY Biélorussie

BZ Belize

CA Canada

CC Îles Cocos (Keeling)

CF République Centrafricaine

CG Congo

CH Suisse

CI Côte d'Ivoire

CK Iles Cook

CL Chili

CM Cameroun

CN Chine

CO Colombie

CR Costa Rico

CU Cuba

CV Cap Vert

CX Île Christmas

CY Chypre

CZ République Tchèque

DE Allemagne

DJ Djibouti

DK Danemark

DM Dominique

DM République Dominicaine

DZ Algérie

EC Équateur

EE Estonie

EG Égypte

EH Sahara Occidental

ER Erytrée

ES Espagne

ET Ethiopie

FI Finlande

FK Iles Falkland (Malouines)

FJ Iles Fidji

FO Iles Faroe

FR France

FX France, métropole

GA Gabon

GB Royaume-Uni

GD Grenade

GE Géorgie

GF Guyane française

GH Ghana

GI Gibraltar

GL Groënland

GM Gambie

GN Guinée

GP Guadeloupe

GQ Guinée équatoriale

GR Grèce

GS Géorgie du Sud et îles Sandwich (Sud)

GT Guatemala

GU Guam

GW Guinée-Bissau

GY Guyane

HK Hong Kong

HM Îles Heard et McDonald

HN Honduras

HR Croatie

HT Haiti

HU Hongrie

ID Indonésie

IE Irlande

IL Israël

IN Inde

IO Territoire océanique indien britannique

IQ Ira

IR Iran (République islamique d')

IS Islande

JM Jamaïque

JO Jordanie

JP Japon

KE Kenya

KG Kyrgystan

KH Cambodge

Ki Kiribati

KM Comores

KN Saint Kitts et Nevis

KP République démocratique populaire de Corée

KR République de Corée (sud) KU Kurde

KW Koweit

KY Iles Caiman

KZ Kazakhstan

LA République démocratique populaire du Laos

LB Liban

LC Sainte Lucie

U Liechtenstein

LK Sri Lanka

LR Liberia

LS Lesotho

LT Lithuanie

LU Luxembourg

LV Lettonie

LY Libye

MA Maroc

MC Monaco

MD République Moldave

MG Madagascar

MH Iles Marshall

ML Mali

MM Myanmar (ex-Birmanie)

MN Mongolie

MO Macao

MP Îles Marianne du Nord

MQ Martinique

MR Mauritanie

MS Montserrat

MT Malte

MU Ile Maurice

MV Îles Maldives

MW Malawi

MX Mexique

MY Malaisie

MZ Mozambique

NA Namibie

NC Nouvelle-Calédonie

NE Niger

NF Ile Norfolk

NG Nigeria

NI Nicaragua

NL Hollande

NO Norvège

NP Népal

NR Ile Nauru

NU Ile Niue

NZ Nouvelle-Zélande

OM Oman

PA Panama

PE Pérou

PF Polynésie française

PG Papouasie Nouvelle-Guinée

PH Philippines

PK Pakistan

PL Pologne

PM Saint-Pierre-et-Miquelon

PN Pitcairn

PR Porto Rico

PT Portugal

PW Iles Palau

PY Paraguay

QA Quatar

RE Île de la Réunion

RO Roumanie

RU Russie

RW Rwanda

SA Arabie Saoudite

SB Îles Salomon

SC Seychelles

SD Soudan

SE Suède

SG Singapour

SH Saint Hélène

SI Slovénie

SJ Archipel Svalbard et Jan Mayen

SK Slovaquie

SL Sierra Leone

SM Saint Marin

SN Sénégal

SO Somalie

SR Surinam

ST Îles São Tomé et Principe

SV Salvador

SY Syrie (république arabe)

SW Swaziland

TC Îles Turks et Caicos

TD Tchad

TF Territoires français du Sud

TG Togo

TH Thaïlande

TJ Tadjikistan

TK Ile Tokelau

TM Turkménistan

TN Tunisie

TO Tonga

TP Timor Est

TR Turquie

TT Trinidad et Tobago

TV Tuvalu

TW Taiwan (Chine)

TZ Tanzanie

UA Ukraine

UG Ouganda

UM États Unis des îles Minor Outlying

États-Unis d'Amérique

UY Uruguay

UZ Ouzbékistan

VA État du Vatican

VC Îles Saint Vincent et Grenadines

VE Venezuela

VG Îles Vierges (britanniques)

VI Iles Vierges (américaines)

VN Vietnam

VU Iles Vanuatu

WF Iles Wallis et Futuna

WS Samoa

YE Yémen

YT Mayotte

YU Yougoslavie

ZA Afrique du Sud

ZM Zambie

ZR Zaire

ZW Zimbabwe

Général

Disques lisibles: DVD VIDEO, CD audio, Video CD

Format vidéo : PAL et NTSC (commutables)

Sortie vidéo

Prise RCA: 1 V c-à-c (75 ohms)

Sortie des composantes

Sortie “_Y_”:	1 V c-à-c (75 ohms)
Sortie “_PB/PR_”:	0,7 V c-à-c (75_ ohms)

Sortie s-video

Sortie “_Y_”:	1 V c-à-c (75 ohms)
Sortie “_C_”:	286_mV c-à-c (75 ohms)

Résolution horizontale : 500 lignes

Rapport signal-bruit_: 65_ dB

Sorties audio

ANALOG OUT_: 2 V RMS (10 kilohms)

Optique: - 21 à - 15 dBm (crête)

Coaxial: 0,5 V c-à-c (75 ohms)

Caractéristiques audio

Réponse en fréquence :

CD (44,1 _\_ kHz) _\_ :	2 _\_ Hz à 20 _\_ kHz
DVD (48 _\_ kHz) _\_ :	2 _\_ Hz à 22 _\_ kHz
DVD (96 _\_ kHz) _\_ :	2 _\_ Hz à 44 _\_ kHz

Gamme dynamique :

16 bits_: Plus de 98_dB

20 bits_: Plus de 106_dB

24 bits_: Plus de 106_dB

Pleurage et scintillement : non mesurable (< ± 0,002 %)

Distorsion harmonique totale : Inférieure à 0,002 %

Divers

Alimentation secteur :

USA_:	120 V, 60_Hz
Europe_:	230 V, 50_Hz

* Spécifications et présentation sujettes à modification sans préavis.

Rotel et le logo Rotel HiFi sont des marques déposées de The Rotel Co, Ltd, Tokyo, Japon.

DTS est une marque déposée de Digital Theater Systems. Fabriqué sous licence des Dolby Laboratories Licensing Corporation. “_ Dolby_”, “_ Pro-Logic_”, “_ Dolby Digital_” et le logo du double D sont des marques déposées de Dolby Licensing Corporation. Travaux confidentiels non publiés © 1992-1997 Dolby Laboratories Inc. Tous droits réservés.
