Caractéristiques	Détails
Type de produit	Dashcam
Résolution vidéo	Full HD (1080p)
Angle de vue	140 degrés
Capteur	Capteur CMOS
Fonctionnalités supplémentaires	Détection de mouvement, enregistrement en boucle
Stockage	Carte microSD (non incluse)
Écran	Écran LCD de 2.7 pouces
Alimentation	Adaptateur allume-cigare inclus
Installation	Support adhésif pour pare-brise
Maintenance	Nettoyage régulier de l'objectif
Sécurité	Protection par mot de passe pour les fichiers
Compatibilité	Compatible avec Windows et Mac
Garantie	Garantie limitée de 2 ans

FOIRE AUX QUESTIONS - TX185 TECHNAXX

Comment installer la dashcam TECHNAXX TX185 dans mon véhicule ?

Pour installer la dashcam, fixez-la au pare-brise à l'aide du support fourni. Assurez-vous que l'objectif est orienté vers l'extérieur et que la caméra est bien fixée. Connectez le câble d'alimentation à la prise allume-cigare.

Pourquoi ma dashcam ne s'allume-t-elle pas ?

Vérifiez que le câble d'alimentation est correctement connecté à la prise allume-cigare. Assurez-vous également que la prise fonctionne en testant avec un autre appareil. Si le problème persiste, essayez de réinitialiser la dashcam.

Comment formater la carte mémoire de ma dashcam ?

Pour formater la carte mémoire, accédez au menu des paramètres de la dashcam, sélectionnez 'Stockage' puis 'Formater la carte mémoire'. Suivez les instructions à l'écran pour confirmer le formatage.

Que faire si la qualité vidéo est mauvaise ?

Assurez-vous que l'objectif de la caméra est propre et exempt de poussière. Vérifiez également les réglages de résolution dans le menu des paramètres et sélectionnez la résolution maximale disponible.

Comment activer le mode de stationnement de la dashcam ?

Pour activer le mode de stationnement, accédez aux paramètres de la dashcam et activez l'option 'Mode de stationnement'. Assurez-vous que la dashcam est connectée à une source d'alimentation continue.

Pourquoi ma dashcam ne détecte-t-elle pas les mouvements ?

Assurez-vous que la fonction de détection de mouvement est activée dans les paramètres. Vérifiez également que la caméra est correctement positionnée et que rien n'entrave le champ de vision.

Comment transférer les vidéos sur mon ordinateur ?

Pour transférer les vidéos, retirez la carte mémoire de la dashcam et insérez-la dans un lecteur de carte sur votre ordinateur. Vous pouvez également connecter la dashcam directement via un câble USB et accéder aux fichiers.

Que faire si la dashcam ne sauvegarde pas les vidéos ?

Vérifiez que la carte mémoire est correctement insérée et qu'elle n'est pas pleine. Formatez la carte mémoire si nécessaire. Assurez-vous également que la fonction d'enregistrement est activée dans les paramètres.

La dashcam s'éteint-elle automatiquement ?

Oui, la dashcam TECHNAXX TX185 peut s'éteindre automatiquement après un certain temps d'inactivité pour économiser de l'énergie. Vous pouvez ajuster ce paramètre dans les paramètres de la caméra.

Comment contacter le service client pour assistance ?

Pour contacter le service client, consultez le site Web de TECHNAXX pour les informations de contact ou recherchez le numéro de support dans le manuel d'utilisation. Assurez-vous d'avoir le numéro de modèle et une description du problème.

MODE D'EMPLOI TX185 TECHNAXX

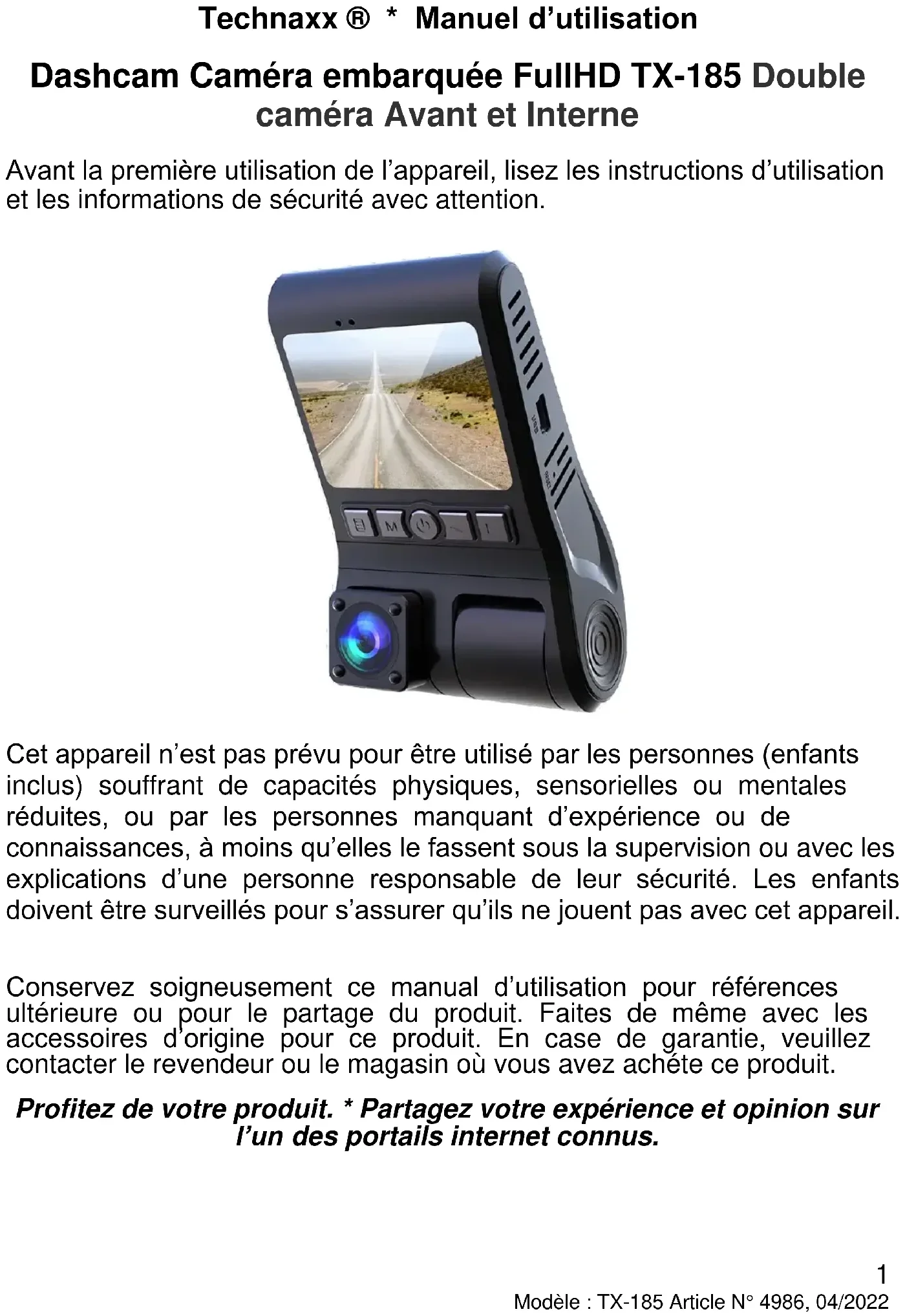

Made in China Distributed by: Technaxx Deutschland GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Germany FullHD Dual Dashcam TX-1851 Modèle : TX-185 Article N° 4986, 04/2022 Technaxx ® * Manuel d’utilisation Dashcam Caméra embarquée FullHD TX-185 Double caméra Avant et Interne Avant la première utilisation de l’appareil, lisez les instructions d’utilisation et les informations de sécurité avec attention.

• Cet appareil n’est pas prévu pour être utilisé par les personnes (enfants inclus) souffrant de capacités physiques, sensorielles ou mentales réduites, ou par les personnes manquant d’expérience ou de connaissances, à moins qu’elles le fassent sous la supervision ou avec les explications d’une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec cet appareil. Conservez soigneusement ce manual d’utilisation pour références ultérieure ou pour le partage du produit. Faites de même avec les accessoires d’origine pour ce produit. En case de garantie, veuillez contacter le revendeur ou le magasin où vous avez achéte ce produit. Profitez de votre produit. * Partagez votre expérience et opinion sur l’un des portails internet connus.2 Modèle : TX-185 Article N° 4986, 04/2022 Sommaire Conseils p. 2
• Consignes de sécurité p. 3
• Avertissements p. 4
• Clause de non-responsabilité p. 4
• Caractéristiques p. 5
• Présentation du produit p. 6
• Fonctions des boutons p. 7
• Symboles affichés sur l'écran p. 7
• Préparation pour l’emploi p. 8
• Carte MicroSD p. 8
• Instructions de monture p. 9
• Premier allumage p. 10
• Aperçu du menu p. 11
• Fonctions p. 12
• Voyant lumineux p. 12
• Heure et date Mode vidéo / enregistrement p. 12

Enregistrement vidéo automatique .......................... 12 Enregistrement vidéo manuel 13 Mode Photo ...................... 13 Détection de collision (capteur G) .......................................... 13 Verrouillage vidéo en un bouton

Sourdine en un bouton .......... 14 Détection de mouvement ...... 14 Surveillance du stationnement

Conseils ⚫Réglez l'heure correcte dans le menu système avant utilisation.⚫ Veillez à placer le câble de façon à éviter tout risque de prise dans les pieds. ⚫ Ne portez et ne transportez jamais l'appareil par le câble d'alimentation. ⚫ Ne pincez pas et n'endommagez pas le câble d'alimentation. ⚫ Veillez à ce que l'adaptateur d'alimentation ne soit pas mis en contact avec de l'eau, de la vapeur ou d'autres liquides. ⚫Vous devez régulièrement contrôler l’ensemble de l’appareil en vérifiant son état de fonctionnement, l’étanchéité et l’absence de dommages afin d'empêcher toute défaillance de l’appareil. ⚫ Utilisez uniquement dans le but pour lequel il a été conçu. ⚫ N’endommagez pas le produit. Les situations suivantes peuvent causer des dommages au produit : Tension inappropriée, accidents (y compris3 Modèle : TX-185 Article N° 4986, 04/2022 liquide ou humidité), mauvaise utilisation ou utilisation abusive du produit, installation inappropriée ou erronée, problèmes d'alimentation secteur y compris hausses d'alimentation ou dommages liés à la foudre , infestation d'insectes, manipulation ou modification du produit par des personnes autres que le personnel d'entretien autorisé , exposition à des matériaux anormalement corrosifs, insertion d'objets étrangers dans l'unité, utilisation avec des accessoires non approuvés au préalable. ⚫ Consultez et tenez compte de toutes les précautions et tous les avertissements contenus dans ce Manuel d’utilisation. Consignes de sécurité ⚫ Ne touchez pas l’appareil avec les mains mouillées ou humides. ⚫ L’appareil ne peut être utilisé qu’à la tension décrite sur le panneau arrière et sur l’alimentation. ⚫ Ne placez pas l’appareil à proximité de l’humidité ou de l’eau. ⚫ Ne placez jamais l'appareil sur une surface instable. L’unité pourrait être endommagée ou des personnes blessées. Toute utilisation d’accessoires doit être faite dans le respect des instructions du fabricant ou obtenues depuis le fabricant. ⚫ Le câble est gainé et protège du courant. Ne posez pas d’objets sur le câble, car cela pourrait endommager la couche protectrice. Évitez de tirer fortement sur le câble, spécialement au niveau des prises et des fiches. ⚫ Si vous souhaitez débrancher la fiche de la prise, tirez toujours sur la prise et non sur le câble. Cela pourrait sinon casser le câble. ⚫ Ne surchargez pas les prises murales, les rallonges ou d’autres câblages, car cela pourrait causer un incendie ou des électrocutions. ⚫ N’insérez pas d’objets dans les ouvertures de l’unité, car certains composants conduisent du courant, et cela pourrait causer un incendie ou une électrocution. ⚫ Débranchez le cordon secteur du port allume-cigarette avant le nettoyage. ⚫ N’utilisez pas de nettoyants liquides ou en bombe. Nettoyez l’appareil avec un chiffon humide seulement. ⚫ Ne connectez pas d’appareils supplémentaires non recommandés par le fabricant. ⚫ Les ouvertures du boîtier sont présentes pour l’aération, pour éviter que l’appareil ne surchauffe. Ces dernières ne doivent pas être obstruées. ⚫ N'utilisez pas le dispositif sous lumière directe du soleil ou dans des endroits où la température peut dépasser 70°C pendant une durée prolongée.4 Modèle : TX-185 Article N° 4986, 04/2022 Avertissements ⚫ Ne démontez pas le dispositif, cela peut causer un court-circuit ou des dommages. ⚫ La durée de vie de la batterie diminue avec l'utilisation. Chargez la batterie au moins une fois par mois pour préserver la cette dernière si l'appareil n'est pas utilisé pendant une longue période. ⚫ Avertissement concernant la batterie : Une mauvaise utilisation de la batterie peut entraîner un incendie ou des brûlures chimiques. La batterie peut exploser en cas de dommages. ⚫ Veuillez ne pas altérer, réparer ou retirer le produit sans assistance professionnelle. ⚫ N’utilisez pas un liquide explosif ou corrosif pour le nettoyage. ⚫ Ne faites pas tomber ou ne secouez pas l'appareil, sous risque de casser les circuits électroniques ou les pièces mécaniques internes. ⚫ Gardez le dispositif dans un endroit sec et aéré. Évitez de l’exposer à une forte humidité et à une température élevée. ⚫ Le dispositif n’est pas étanche : protégez-le de l'humidité. ⚫ Gardez l'appareil hors de portée des jeunes enfants. Clause de non-responsabilité ⚫ Technaxx Deutschland ne pourra en aucun cas être tenu responsable de tout danger direct, indirect, punitif, accessoire, spécial consécutif, à la propriété ou à la vie, au stockage inapproprié, découlant de ou lié à l'utilisation ou à l'utilisation abusive de leurs produits. ⚫ Ce dispositif N'est PAS destiné à être utilisé à des fins de surveillance illégale et ne doit pas être utilisé sous quelque forme que ce soit comme preuve à des fins de réclamation. ⚫ Certains pays interdisent au conducteur de monter quoi que ce soit sur le pare-brise ou limitent le montage des dashcams à des zones spécifiques du pare-brise. Il incombe au propriétaire de monter la caméra embarquée conformément aux réglementations locales. ⚫ Les messages d'erreur peuvent apparaître en fonction de l'environnement dans lequel l’appareil est utilisé. ⚫ Technaxx Deutschland n'est pas responsable du non-enregistrement d'événements, de fichiers manquants, etc5 Modèle : TX-185 Article N° 4986, 04/2022 Caractéristiques

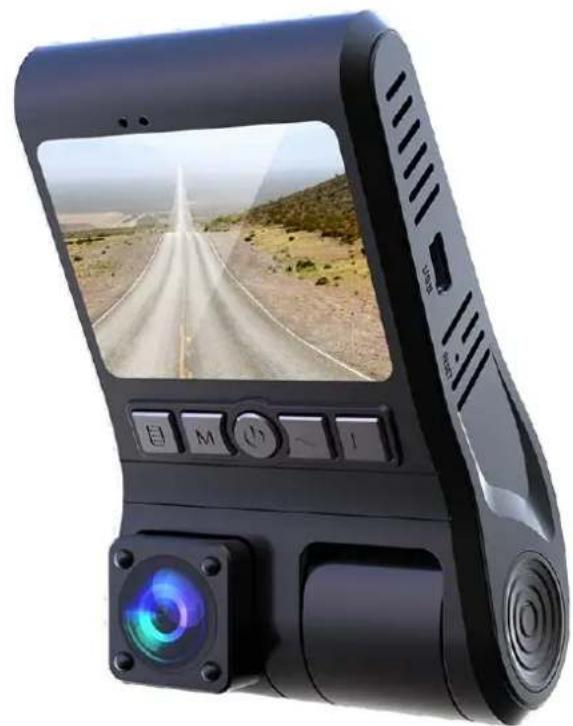

• Dashcam Caméra embarquée double caméra avant (1080p, interpolé) + interne (480p).

• Caméra avant avec angle de vue de 120° ; objectif grand-angle

• Enregistrement des caméras avant et interne en même temps

• La caméra avant et la caméra interne peuvent pivoter indépendamment l'une de l'autre

• La caméra interne dispose de 3 LED infrarouges supplémentaires pour la vision nocturne

• Carte mémoire MicroSD de 32Go maximum (non fournie)

• G-Sensor pour la protection des fichiers

• Enregistrement en boucle

• Détection de mouvement

• Surveillance du stationnement

• Captures sonores avec microphone

• Support à ventouse pour pare-brise

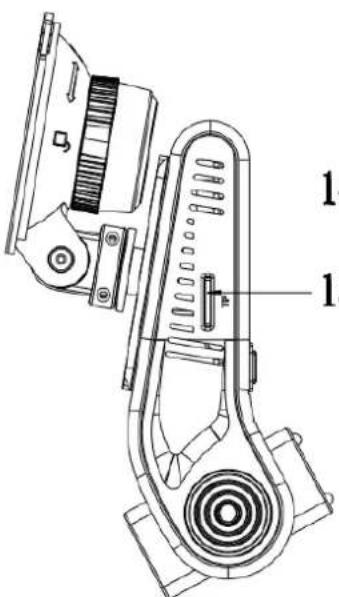

• Alimentation électrique avec câble extra long6 Modèle : TX-185 Article N° 4986, 04/2022 Présentation du produit Gauche Avant Droite

Monture sur ventouse

Bouton gauche (haut)

Bouton d'alimentation / bouton de Confirmation

LED infrarouge / capteur LUX

Fente pour carte MicroSD

Bouton droit (bas)7 Modèle : TX-185 Article N° 4986, 04/2022 Fonctions des boutons

Réinitialisation Si la caméra embarquée ne fonctionne pas, essayez de réinitialiser l'appareil. Appuyez sur le bouton de réinitialisation à l'aide d'un stylo fin ou d'un trombone.

Bouton droit - Appui court en mode enregistrement pour changer la vue de la caméra (caméra avant et interne) - Appui bref dans les paramètres pour sélection - Appui bref en mode lecture, aller au fichier suivant

Bouton gauche - Appui bref en mode d'enregistrement pour activer/désactiver le microphone - Appui bref dans les paramètres pour sélection - Appui bref en mode lecture, aller au fichier précédent

Bouton d'alimentation / bouton de Confirmation - Appui long de 3 secondes pour allumer/éteindre. - Appui bref pour allumer/confirmer/démarrer l'enregistrement

Bouton Menu - Appui bref : - Pendant l’enregistrement pour verrouiller manuellement le fichier - Allumé, pour ouvrir les paramètres - En lecture pour ouvrir l'interface de suppression

Bouton Mode Appui long sur le bouton pour changer de mode. - Appui bref pour retour - Dans le menu de réglage de la date, pour changer l'année/le mois/le jour/l'heure/les minutes/les secondes

Symboles affichés sur l'écran Mode Video Mode Photo Lecture Détection de mouvement activée Surveillance de stationnement activée Capteur G déclenché (enregistrement vidéo verrouillé) Carte microSD insérée Enregistrement audio activé Fonctionnement normal, via un câble USB Aucune MicroSD détectée ou insérée Enregistrement audio désactivé S'affiche lorsque la surveillance du stationnement est déclenchée8 Modèle : TX-185 Article N° 4986, 04/2022 Préparation pour l’emploi Coupez le moteur du véhicule. Carte MicroSD Remarque : Avant d'insérer ou de retirer la carte MicroSD, assurez-vous que la caméra embarquée est éteint.

1. Insérez une carte MicroSD dans la fente de la carte MicroSD (15).

Faites attention à l'orientation de la carte MicroSD. Les contacts dorés doivent vous être visibles lorsque vous regardez l'écran. Une fois insérée, la carte MicroSD doit être délicatement enclenchée.

2. Pour retirer la carte MicroSD, appuyez doucement sur la carte MicroSD

et elle sortira de son logement. Info : Taille du fichier d'enregistrement : Avant 10s = environ 104Mo ; 3min = environ 770Mo Interne : 10s = environ 31Mo ; 3min = environ 231Mo 32Go d’espace permet d'enregistrer jusqu'à 90min de contenu vidéo de caméra avant et 90min de vidéo de caméra interne. Remarque : ⚫ Faites attention à la direction de la carte MicroSD lors de son insertion. ⚫ Si la caméra embarquée et la carte MicroSD ne sont pas compatibles, insérez une autre carte MicroSD et réessayez. ⚫ Utilisez une carte MicroSD haute vitesse (sélectionnez 8Go, classe 10 ou supérieure). ⚫ Sélectionnez le format FAT32 pour la carte mémoire. ⚫ Afin d'éviter que la carte MicroSD ne soit trop lente et n'affecte l'enregistrement normal du produit, il est recommandé de formater la carte MicroSD régulièrement chaque mois. ⚫ Afin d'éviter l’usure de la carte MicroSD qui pourrait affecter l'enregistrement normal du produit, il est recommandé de remplacer la carte MicroSD régulièrement, tous les 6 à 12 mois, en fonction de la fréquence d'utilisation. (Les cartes mémoire sont des produits à durée de vie limitée et doivent être vérifiées régulièrement.)9 Modèle : TX-185 Article N° 4986, 04/2022 Instructions de monture Vue de l’extérieur Vue de l'intérieur

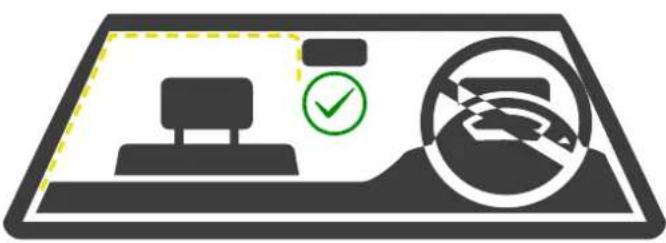

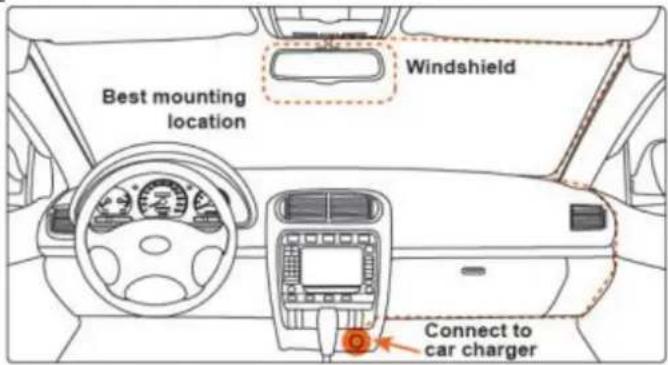

Best mounting location Meilleur emplacement de monture Windshield Pare-brise Connect to car charger Pour brancher le chargeur sur allume-cigare Caution: We are not responsible for any damage caused to, or caused by, the air bag due incorrectly placing the device within the range of the safety bag area. Attention : Nous ne sommes pas responsables des dommages causés à l’airbag ou causés par celui-ci en raison d'un positionnement incorrect de l'appareil dans la zone de déploiement du sac.

⚫ Choisissez un emplacement de monture qui capture parfaitement l'ensemble du champ de vision à l'avant du véhicule sans gêner la vue du conducteur. ⚫ La ventouse s’attache à la caméra embarquée et son support, et le tout est monté comme un ensemble. ⚫ Une fois la position de monture optimale déterminée sur le pare-brise. Placez-la fermement sur le pare-brise et verrouillez-la en place. Connectez et rangez le câble d'alimentation ⚫ Connectez le câble d'alimentation au port MiniUSB (2) de la caméra embarquée et au port d'alimentation du véhicule. ⚫ Pour organiser le câblage, le câble d'extension de l'alimentation peut être installé le long du bord du pare-brise du véhicule. Voir l'image ci- dessus, ligne en pointillés. ⚫ Démarrez le moteur et vérifiez que l’appareil est correctement monté. Remarque : Lorsque l'appareil est correctement installé, le voyant du système s'allume et la dashcam démarre.10 Modèle : TX-185 Article N° 4986, 04/2022 Premier allumage Vous devriez déjà avoir inséré une carte MicroSD, monté, connecté et organisé les câbles de la caméra embarquée. Mais si ce n'est pas le cas, contrôler les points précédents « Préparation pour l’emploi » et « Instructions de monture ».

1. Mettez le contact du véhicule pour alimenter le port de l'allume-cigare.

La caméra embarquée s'allume automatiquement et affiche en premier le choix de la langue.

2. Choisissez votre langue avec le bouton droit/gauche (8/9) pour faire

descendre/monter le choix et confirmez votre sélection en appuyant sur le bouton de confirmation (10). Après avoir choisi la langue, vous passez automatiquement en mode vidéo/à l'état de mise sous tension. 3 Réglez maintenant la date et l'heure actuelles. Appuyez sur le bouton Menu (11). Appuyez une fois sur le bouton gauche (9) pour accéder au réglage de la date. Appuyez sur le bouton de confirmation (10). Modifiez l'année (A) / mois (M) / jour (J) / heure (H) / minute (M) / seconde (S) à l'aide du bouton droit/gauche (8/9). Pour passer au réglage suivant, appuyez sur le bouton mode (12). Lorsque vous avez terminé, confirmez vos réglages en appuyant sur le bouton de confirmation (10).

4. Vous pouvez parcourir plus d’options du menu en utilisant le bouton

droit/gauche (8/9) pour personnaliser la caméra embarquée ou appuyer sur le bouton mode (12) pour fermer le menu.

5. Vous êtes maintenant en mode Vidéo . Pour démarrer un

Enregistrement vidéo manuel, appuyez sur le bouton de confirmation (10). Pour arrêter d'enregistrer, appuyez brièvement sur le bouton de confirmation (10) une nouvelle fois. L'appareil est toujours en mode d'enregistrement automatique. Signifie que si vous démarrez le véhicule, la caméra embarquée s'allume et démarre l'Enregistrement vidéo automatique. Jusqu'à ce que vous éteigniez votre véhicule. Le fichier vidéo est enregistré automatiquement. Remarque : Les vidéos et les photos ne peuvent être enregistrées que sur une carte MicroSD présente !

6. Pour passer en mode Photo , appuyez sur le bouton mode (12). Vous

pouvez prendre une photo en appuyant sur le bouton de confirmation (10). Les photos avant et internes de l'appareil photo sont prises simultanément.

7. Pour passer en mode Lecture , appuyez une fois de plus sur le

bouton mode (12) quand vous êtes en mode photo. Pour lire les vidéos, appuyez sur la touche de confirmation (10) ou basculez entre les fichiers vidéo/photo à l'aide du bouton droit/gauche (8/9).11 Modèle : TX-185 Article N° 4986, 04/2022 Aperçu du menu Arrêtez l'enregistrement au préalable. Appareil allumé, appuyez sur le bouton Menu (11) pour accéder au menu. Appuyez sur le bouton droit/gauche (8/9) pour sélectionner le réglage approprié. Appuyez sur le bouton de confirmation (10) pour entrer ou régler. Icône Réglages Option

Qualité vidéo Résolution : FHD (1080p), HD (720p)

Qualité de photo 1MP, 2MP, 5MP, 8MP

Son des boutons Activé, Désactivé. Activé : Les pressions sur les boutons sont confirmées par un son.

Détection de mouvement Activée, Désactivée. Activée : La caméra embarquée démarre l'enregistrement lorsqu’un mouvement est détecté par la caméra avant.

Arrêt automatique de l'écran Écran de veille Arrêt, 1minute, 3minutes.

Enregistrement audio Activé, Désactivé. Activé : L'audio est enregistré avec la vidéo.

Surveillance du stationnement Activé, Désactivé. Activé : Lorsque le capteur G est déclenché alors que le véhicule est stationné, la caméra embarquée effectue un enregistrement de 10 secondes.

Capteur G Désactivé, Haute, Moyenne, Basse

Date Année (Y) / mois (M) / jour (D) / heure (H) / minute (M) / seconde (S)

Horodatage Activé, Désactivé. Activé : Affiche la date et l'heure de l'enregistrement.

Formater La carte MicroSD sera formatée. Tous les fichiers sont supprimés. Les fichiers verrouillés sont également supprimés !

Réinitialisation d’usine Restaurer les paramètres système aux paramètres d'usine. La caméra embarquée s'éteint.

Version Version du micrologiciel12 Modèle : TX-185 Article N° 4986, 04/2022 Fonctions Voyant lumineux Voyant bleu allumé : allumé

Voyant bleu éteint : éteint

Heure et date Appareil allumé, appuyez brièvement sur le bouton menu (11) pour accéder au menu de réglage du système. Appuyez brièvement sur la touche droite/gauche (8/9) pour passer à l'option de réglage de la date. Appuyez brièvement sur le bouton de confirmation (10) pour valider. Appuyez brièvement sur le bouton mode (12) pour basculer entre année (A) / mois (M) / jour (J) / heure (H) / minute (M) / seconde (S). Appuyez brièvement sur le bouton droit/gauche (8/9) pour augmenter ou réduire la valeur de l'heure. Une fois que tout est réglé, appuyez brièvement sur la touche de confirmation (10) pour quitter et enregistrer. Remarque : Afin d'enregistrer efficacement les preuves d'accidents de la route, réglez la date et l'heure correctes avant d'utiliser cette machine. Mode vidéo / enregistrement Connecté à une prise allume-cigare du véhicule, l'appareil passe automatiquement en mode d'enregistrement et commence l'enregistrement. La durée d'enregistrement s'affiche à l'écran et indique que l'appareil est en cours d'enregistrement. Pour arrêter l'enregistrement, appuyez sur le bouton de confirmation (10), la durée d'enregistrement disparaît, indiquant que l'enregistrement s'est arrêté. Si vous souhaitez protéger l'enregistrement en cours, appuyez sur le bouton menu (11). L'icône de verrouillage apparaît à l'écran, indiquant que cet enregistrement a été verrouillé et ne sera pas écrasé par de nouveaux fichiers vidéo. Enregistrement vidéo automatique Conditions préalables : La prise allume-cigare est allumée et éteinte avec le contact. Démarrez le moteur du véhicule, la caméra embarquée s'allume automatiquement et démarre la fonction d'enregistrement, le voyant indicateur s’allume. Coupez le moteur du véhicule, la caméra embarquée enregistre automatiquement le fichier vidéo et s'éteint. Les fichiers vidéo enregistrés sont enregistrés en sections sur la carte MicroSD. Lorsque la carte MicroSD est pleine, la caméra embarquée remplace le fichier vidéo13 Modèle : TX-185 Article N° 4986, 04/2022 enregistré le plus ancien. La durée d'enregistrement en boucle peut être réglée dans le menu par incréments de 1minute/3 minutes/5 minutes. Remarque : ⚫ Si vous sélectionnez l'un des trois paramètres de 1/3/5 minutes, la caméra embarquée écrasera le fichier vidéo enregistré le plus ancien lorsque la carte MicroSD est pleine. ⚫ Les fichiers vidéo et photo de l'appareil photo avant et de l'appareil photo intérieur sont respectivement enregistrés dans le dossier DCIMA (avant) et le dossier DCIMB (intérieur) sous le répertoire DCIM de la carte MicroSD. Enregistrement vidéo manuel Appareil allumé, appuyez brièvement sur le bouton d'alimentation (10) pour lancer l'enregistrement. Pour arrêter d'enregistrer, appuyez sur le bouton d’alimentation (10) une nouvelle fois. S’il est nécessaire d’éteindre la caméra embarquée, appuyez sur le bouton d'alimentation (10) et maintenez-le enfoncé pendant 3 secondes. La caméra embarquée enregistre automatiquement l'enregistrement et s'arrête. Mode Photo Arrêtez l'enregistrement au préalable. Appareil allumé, appuyez brièvement sur le bouton mode (12) pour passer en mode photo. L'icône dans le coin supérieur gauche de l'écran change d’une caméra vidéo à une photo. Appuyez sur le bouton de confirmation (10) pour prendre une photo. Pour revenir au mode vidéo, appuyez brièvement deux fois sur le bouton mode (12). Remarque : Ce bouton prend une photo par l'appareil photo avant et l'appareil photo intérieur simultanément. Détection de collision (capteur G) La caméra embarquée est dotée d'un capteur de collision intégré (capteur G). En cas de collision grave avec un véhicule, la caméra embarquée verrouille la vidéo au moment de l'accident et l'enregistre comme une vidéo spéciale. L'icône de verrouillage s'affiche en haut de l'écran. La vidéo verrouillée ne sera pas écrasée par la fonction de boucle. Remarque : ⚫ Le nom du fichier vidéo verrouillé commence par LOC. Le nom des fichiers vidéo normaux commence par MOV. ⚫ Le capteur de collision (capteur G) prend en charge le réglage de la sensibilité. Vous pouvez modifier les paramètres dans le menu des paramètres en fonction de vos besoins.14 Modèle : TX-185 Article N° 4986, 04/2022 Verrouillage vidéo en un bouton Cette caméra embarquée est dotée d'une fonction de verrouillage en un bouton qui permet de verrouiller le fichier vidéo qui doit être conservé sans être écrasé par l'enregistrement en boucle. Pendant l’enregistrement, appuyez brièvement sur le bouton menu (11) pour verrouiller le fichier vidéo. Sourdine en un bouton En mode vidéo ou enregistrement, appuyez brièvement sur le bouton gauche (9). Le microphone en haut de l'écran devient une icône barrée, indiquant que l'enregistrement audio a été désactivé. La caméra embarquée enregistre alors uniquement des fichiers vidéo sans le son. Appuyez de nouveau brièvement sur le bouton gauche (9) et l'icône de microphone coupé disparaît du haut de l'écran, indiquant que la fonction d'enregistrement audio est rétablie. Remarque : Les paramètres sont automatiquement enregistrés et il n'est pas nécessaire de régler la fonction de sourdine après avoir rallumé la caméra embarquée. Détection de mouvement Lorsque la fonction de détection de mouvement est activée, une icône de personne s'affiche en haut de l'écran. Dès qu'un changement d'image est détecté par la caméra avant, la caméra embarquée enregistre automatiquement pendant au minimum 10 secondes. Si un mouvement supplémentaire est détecté, la caméra embarquée enregistre tant que le mouvement est détecté. Cependant, le maximum est le temps d'enregistrement en boucle réglé. Remarque : La fonction de détection de mouvement n'est disponible que pour la caméra avant. La caméra intérieure ne prend pas en charge la détection de mouvement mais elle est également enregistrée ! Surveillance du stationnement Condition préalable : L'allume-cigarette est éteint avec le contact. La fonction de surveillance du stationnement est destinée à la surveillance lorsque le véhicule est stationné. Lorsque la fonction de surveillance du stationnement est activée, une icône de voiture s'affiche en haut de l'écran. Lorsqu’elle est éteinte, la caméra embarquée détecte les vibrations et commence automatiquement à enregistrer et à verrouiller le fichier. L'enregistrement dure 10 secondes. Après cela, la dashcam s'éteint à nouveau.15 Modèle : TX-185 Article N° 4986, 04/2022 Toutes les vidéos créées en mode de surveillance de stationnement sans alimentation externe sont des fichiers vidéo verrouillés et ne peuvent pas être écrasés par des fichiers d'enregistrement en boucle. Remarque : ⚫ Sur une charge, cette fonction peut durer jusque 15 enregistrements avec la batterie interne et dure environ 4 jours, selon la fréquence de déclenchement de la caméra embarquée. ⚫ Il pourrait être nécessaire de recharger la batterie. Cela s’effectue pendant l’utilisation normale. Mode lecture Arrêtez l'enregistrement au préalable. Appuyez brièvement deux fois sur le bouton mode (12) lorsque l’appareil est allumé pour passer en mode de lecture. Appuyez brièvement sur le bouton droit/gauche (8/9) pour sélectionner le fichier à lire. Appuyez brièvement sur le bouton de confirmation (10) pour lire. La lecture est interrompue en appuyant sur la touche de confirmation (10). Pour quitter lorsqu’un fichier est en pause, appuyez sur le bouton mode (12). Pour quitter en mode de lecture, appuyez brièvement sur le bouton mode (12). Appuyez sur le bouton menu (11) pour supprimer le fichier choisi. S'il n'est pas possible de supprimer le fichier, vérifiez si un verrou est affiché à l'écran. Ce fichier ne peut pas être supprimé car il est verrouillé.16 Modèle : TX-185 Article N° 4986, 04/2022 Dépannage Dans des conditions de fonctionnement normales, si le produit présente une défaillance, reportez-vous aux méthodes suivantes pour le résoudre : Problème Solution L’appareil ne s’allume pas - Vérifiez si la source d’alimentation est correctement connectée à la prise électrique. - Vérifiez si le câble d’alimentation est bien connecté à l’appareil. - Débranchez l’appareil, attendez 1 minute puis rebranchez-le. - Si le problème est logiciel, vous pouvez rétablir les paramètres d’usine à l’aide du bouton de réinitialisation. L'enregistrement s’arrête pendant l'enregistrement ou ne pas l’enregistrement en boucle ne fonctionne pas. - En raison de l'énorme quantité de données vidéo haute définition, il est possible que la vitesse de lecture et d'écriture de la carte mémoire ne soit pas suffisante. - Utilisez une carte MicroSD haute vitesse, de Classe 10 haute vitesse par exemple. - Cela peut également être dû au fait que la fonction de détection de gravité est activée et que tous les fichiers de la carte mémoire sont verrouillés. Désactivez le capteur de gravité et formatez la carte mémoire. Chaque période

l'enregistrement en boucle est différente du réglage - Vérifiez si la fonction de détection de mouvement est activée, car le temps d'enregistrement sous la fonction de détection de mouvement dépend de la détection de mouvement devant la caméra embarquée. La vidéo obtenue n'est pas claire - Vérifiez que la lentille n'est pas sale et/ou qu’il y a des traces de doigts dessus. - Nettoyez la surface de l'objectif avant la prise de vue pour maintenir l'objectif propre et aux meilleures capacités. La vidéo obtenue est parfois bonne et parfois mauvaise - L'environnement de prise de vue, comme la luminosité de fond, la lumière douce et l'intensité lumineuse, etc., aura différents effets sur l'enregistrement. Blocage - Si l’appareil se bloque, appuyez brièvement sur le bouton de réinitialisation pour mettre l'appareil hors tension. Appuyez sur le bouton d’alimentation (10) une fois pour commencer à charger la caméra embarquée.17 Modèle : TX-185 Article N° 4986, 04/2022 Caractéristiques techniques Modes de fonctionnement Vidéo / image / lecture Capteur d’image de la caméra avant 1MP, 1/4“ CMOS Capteur d’image de la caméra interne 0.3MP, 1/6“ VGA Champ de vision de la caméra avant Horizontal 100°, Diagonal 120° Champ de vision de la caméra interne Horizontal 60°, Diagonal 80° Écran Écran LCD 2,0" (5cm) Résolution de l’écran 320x240 pixels Résolution vidéo avant 1080p (FHD1920x1080, interpolé), 720P (HD1280x720) Résolution vidéo interne VGA (640 x 480) Fréquence de rafraîchissement d'image 30 ips Format d’encodage vidéo MJPEG Format d’enregistrement vidéo AVI Résolution d’image caméra avant / interne 1MP (1280x960), 2MP (1920x1080, interpolé), 5MP (2592x1944, interpolé), 8MP (3264x2448, interpolé) / 0,3MP (640x480) Format d’enregistrement d’image JPG Enregistrement en boucle 1min / 3min / 5min Microphone / haut-parleur Intégré Haut-parleur 0,5W / 8ohm ; oval LED infrarouge 3x chacune de 940nm Carte MicroSD prise en charge 8-32GB ; class10 (non incluse) Tension nominale CC5V / 1A Courant de fonctionnement 520 mA Batterie Batterie Li-Ion rechargeable intégrée 3,7V 200mAh Adaptateur d'alimentation Entrée : CC 12-24 V Sortie : CC5V / 1A Longueur du cordon d’alimentation 3,5m Température de fonctionnement -20°C – 60°C Température de stockage -20°C – 70°C Humidité opérationnelle HR 15~85% Matériau de fabrication ABS Taille / poids du produit 10,5 (L) x 7,0 (l) x 4,5cm (H) / 80g Langues EN, FR, DE, ES, IT, PL, CZ, NL, PO Contenu de l’emballage Dashcam Caméra embarquée FullHD TX- 185, double caméra Avant et interne, support à ventouse, plaque de support, câble d'alimentation 12-24V, manuel d'utilisation18 Modèle : TX-185 Article N° 4986, 04/2022 Assistance No. de téléphone pour le support technique: 01805 012643 (14 centimes/minute d’une ligne fixe Allemagne et 42 centimes/minute des réseaux mobiles). Email gratuit: [e-mail] Le numéro d’assistance téléphonique est disponible du lundi au vendredi de 9h à 13h et de 14h à 17h ! Entretien et maintenance Nettoyez le produit avec un tissu non pelucheux sec ou légèrement humide. N’utilisez pas de produits nettoyants abrasifs pour nettoyer l’unité. Cet appareil est un instrument optique de précision, et pour éviter les dommages, respectez les consignes suivantes : ● N’utilisez pas l’appareil dans des températures extrêmement hautes ou basses. ● Ne le stockez pas et ne l’utilisez pas en environnement humide pendant une durée prolongée. ● Ne l’utilisez pas sous la pluie ou dans l’eau. ● Ne lui faites pas subir de chocs violents. Déclaration de Conformité Celle-ci peut être demandée à l’adresse www.technaxx.de/ (dans la barre inférieure « Déclaration de conformité »). Élimination Mise au rebut de l’emballage. Mise au rebut de l’emballage selon le type. Mise au rebut du carton dans les déchets de papier. L’aluminium doit être collecté pour être recyclé. Mise au rebut des anciens équipements (valable dans l’Union européenne et dans les autres pays européens avec collecte séparée (collecte des matières recyclables) Les anciens équipements ne doivent pas être jetés avec les déchets ménagers ! Chaque consommateur est tenu per la loi de se débarrasser des anciens appareils ne fonctionnant plus séparément des déchets ménagers, par ex. dans un point de collecte municipal ou de quartier. Cela garantit le recyclage des anciens appareils et permet d’éviter les effets négatifs sur19 Modèle : TX-185 Article N° 4986, 04/2022 l’environnement. Pour cette raison, les appareils électriques sont marqués du symbole illustré ici. Les piles et les batteries ne doivent pas être jetées avec les déchets ménagers ! En tant que consommateur, la loi vous oblige à apporter toutes les piles et batteries rechargeables, qu’elles contiennent ou non des substances nocives*, dans un point de collecte de votre commune/ville ou chez un revendeur, afin qu’elles puissent être éliminées dans le respect de l’environnement. Peut être éliminé dans le respect de l’environnement.

• marqué avec: Cd = cadmium, Hg = mercure, Pb = plomb. Renvoyez votre produit à votre point de collecte avec la batterie installée et uniquement déchargé!
