MODE D'EMPLOI EAM17DT Monacor

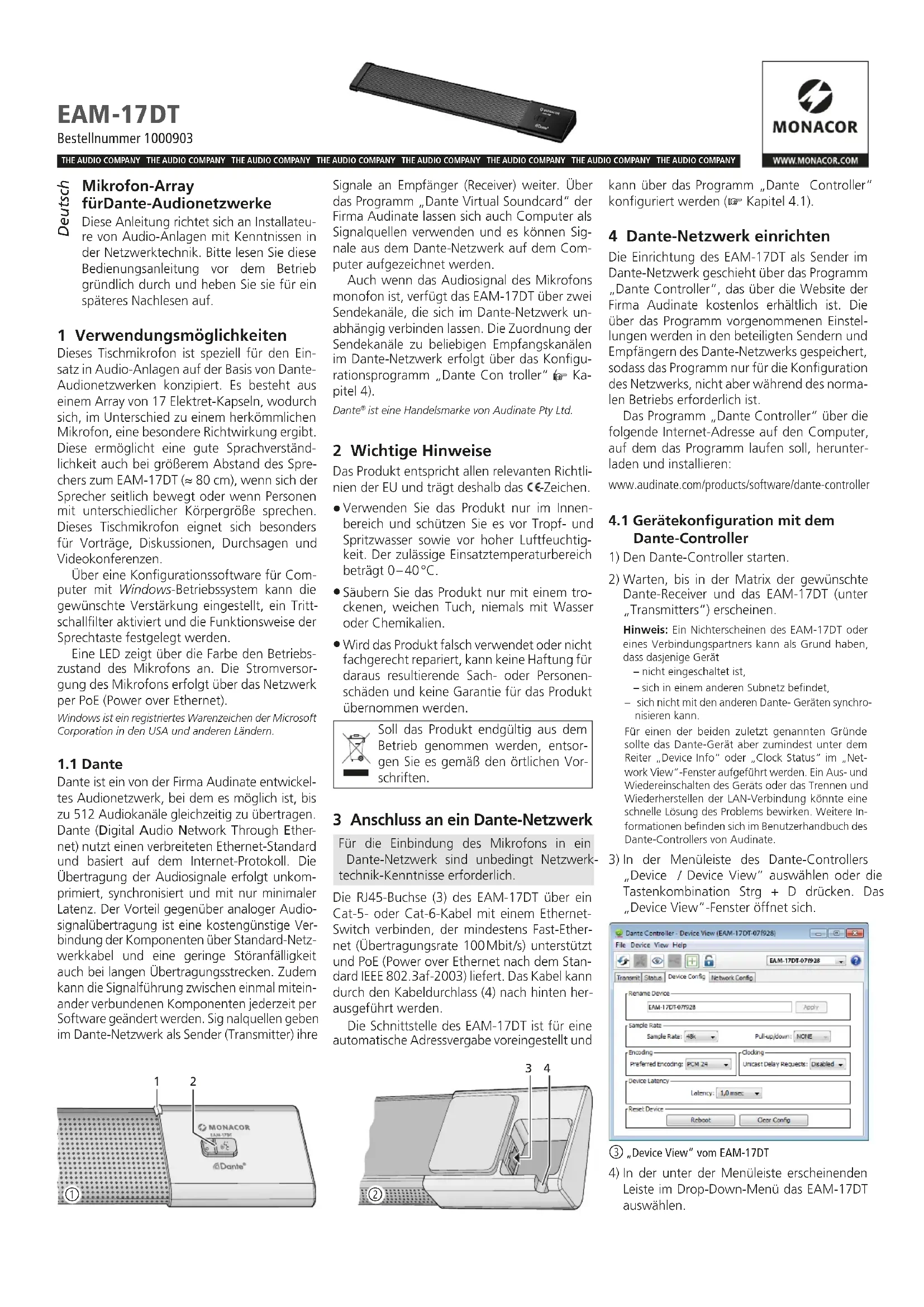

Array de microphones pour réseaux audio Dante Cette notice s’adresse aux installateurs d’installations audio avec des connais- sances en technologie réseau. Veillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pou- voir vous y reporter ultérieurement. 1 Possibilités d’utilisation Ce microphone de table est spécialement conçu pour une utilisation dans des installa- tions audio basées sur les réseaux audio Dante. Il se compose de 17 capsules électret, ce qui confère une directivité particulière par rapport à un microphone classique. Cela permet une bonne compréhension des paroles même si le locuteur est à une grande distance du EAM- 17DT (80 cm environ), lorsqu’il se déplace ou si des personnes de tailles différentes parlent. Ce microphone de table est adapté pour des présentations, discussions, annonces et confé- rences vidéo. L’amplification souhaité peut être réglée via un logiciel de configuration avec système d’exploitation Windows, de même un filtre de bruits d’impact peut être activé et le fonction- nement de la touche parole peut être défini. Une LED indique par sa couleur l’état de fonctionnement du microphone. L’alimenta- tion se fait via le réseau par PoE (Power over Ethernet). Windows est une marque déposée de Microsoft Corpo-ration aux Etats-Unis et dans les autres pays.
Dante est un réseau audio développé par la société Audinate avec lequel il est possible de transmettre simultanément jusqu’à 512 canaux audio. Dante (Digital Audio Networt Through Ethernet) utilise un standard Ethernet répandu et se base sur le protocole internet. La trans- mission des signaux audio se faite de manière non compressée, synchronisée avec une la- tence minimale. L’avantage par rapport à une transmission analogique de signal audio est la connexion des composants via un câble réseau standard à un prix faible et une faible sensibi- lité aux interférences même pour de longues distances. De plus, la transmission du signal entre les composants reliés entre eux peut à tout moment être modifiée via le logiciel. Dans le réseau Dante, les sources de signal servent d’émetteurs (transmitters) et transmettent ou Cat-6. Le câble peut être sorti à l’arrière par le passage de câble (4). L’interface de l’EAM-17DT est préréglée pour une attribution automatique des adresses et peut être configurée via le programme « Dante Controller » (
4 Etablir un réseau La configuration du EAM-17DT comme émet- teur dans le réseau Dante s’effectue à l’aide du programme « Dante Controller », disponible gratuitement sur le site web de la société Audi- nate. Les réglages effectués à l’aide de ce pro- gramme sont enregistrés dans les émetteurs et les récepteurs concernés du réseau Dante; ainsi le programme n’est nécessaire que pour la configuration du réseau, mais pas pendant le fonctionnement normal. Vous pouvez télécharger le programme « Dante Controller » via l’adresse Internet sui- vante et l’installer sur l’ordinateur sur lequel le programme doit fonctionner : www.audinate.com/products/software/dante-controller
4.1 Configuration de l’appareil avec
1) Démarrez le contrôleur Dante.
2) Attendez jusqu’à ce que dans la matrice, le
récepteur Dante voulu et le EAM-17DT (sous « Transmitters ») s’affichent. Remarque : Si le EAM-17DT ou un partenaire de connexion n’apparaît pas, cela peut être dû au fait que l’appareil – n’est pas allumé, – se trouve dans un autre sous-réseau, – ne peut pas se synchroniser avec les autres appa-reils Dante.Pour l’une de ces deux dernières raisons, l’appareil Dante devrait au moins figurer sous l’onglet « Device Info » ou « Clock Status » dans la fenêtre « Network View ». Le fait d’éteindre et de rallumer le périphé-rique ou de le déconnecter et de le reconnecter au réseau local pourrait permettre de résoudre rapide-ment le problème. Pour plus d’informations, veuillez consulter le manuel d’utilisation du contrôleur Dante d’Audinate.
3) Dans la fenêtre de menu du contrôleur
Dante, sélectionnez « Device / Device View » ou appuyez sur la combinaison de touches Ctrl + D. La fenêtre « Device View » s’ouvre.
« Device View » du EAM-17DT leurs signaux aux récepteurs (receivers). Via le programme « Dante Virtual Soundcard » de la société Audinate, il est également possible d’utiliser des ordinateurs comme sources de signal et d’enregistrer des signaux du réseau Dante sur l’ordinateur. Même lorsque le signal audio du micro- phone est mono, le EAM-17DT dispose de deux canaux d’émission pouvant être reliés indépendamment dans le réseau Dante. L’attri- bution des canaux d’émission vers les canaux de réception voulus dans le réseau Dante se fait via le programme de configuration « Dante Controller » (
chapitre4). Dante est une marque déposée de Audinate Pty Ltd. 2 Conseils importants Le produit répond à toutes les directives né- cessaires de l’Union européenne et porte le symbole .
Le produit n’est conçu que pour une utili- sation en intérieur. Protégez le produit des éclaboussures et projections d’eau et d’une humidité de l’air élevée. La plage de tem- pérature de fonctionnement autorisée est 0 – 40 °C.
Pour le nettoyage, utilisez un chiffon doux et sec, en aucun cas de produits chimiques ou d’eau.
Nous déclinons toute responsabilité en cas de dommages matériels ou corporels si le pro- duit n’est pas utilisé dans le but pour lequel il a été conçu ou s’il n’est pas réparé correc- tement ; en outre, la garantie deviendrait caduque. Si le produit doit être définitivement retiré du service, éliminez-le confor- mément aux prescriptions locales.
CARTONS ET EMBALLAGE
PAPIER À TRIER 3 Branchement à un réseau Dante Pour l’intégration du microphone dans un réseau Dante, des connaissances réseau sont indispensables. Reliez la prise RJ45 (3) de l’EAM-17DT à un switch Ethernet supportant au moins Fast Ethernet (taux de transfert de 100 Mbit /s) et fournissant le PoE (Power over Ethernet selon la norme IEEE 802.3af-2003) via un câble Cat-5
- schémas 8, 9 Pression sonore max. : . 106 dB Signal de sortie Dante Nombre de canaux : . 2 Résolution : – 32 Bit Taux échantillonnage : 44,1 – 96 kHz Interface données Ethernet : p. 16
- prise RJ45 Alimentation Power over Ethernet : PoE selon IEEE 802.3af-2003 Consommation : ,3 W Matériau boîtier : p. 2
- métal Température fonc. : p. 0
- – 40 °C Dimensions (l × h × p) : . 348 × 31 × 60 mm Poids : g p. 386
Réponse en fréquence
Diagramme polaire vertical Tout droit de modification réservé.
5.1 Réglages via le logiciel
Pour le EAM-17DT, certains réglages peuvent être effectués via un programme de configura- tion qui peut être téléchargé sur le site web de Monacor (www.monacor.com). Il n’est pas nécessaire de se connecter à un réseau Dante pour régler le EAM-17DT via le programme. Il suffit de relier le microphone à un PC via un commutateur PoE si sa connexion réseau est réglée sur DHCP. Après le démarrage du programme, la fenêtre suivante s’affiche: ID NAME
Fenêtre de démarrage
1) Cliquez sur DISCONNECTED. Tous les EAM-
17DT trouvés dans le réseau sont listés, le bouton commute sur CONNECTED. Sous NAME sont présentés les noms des appareils du réseau Dante.
2) Double-cliquez sur l’entrée de la liste du mi-
crophone souhaité. La fenêtre de configura- tion s’ouvre à gauche. ID NAME 1 EAM-17DT-07f928 2 EAM-17DT-83f73e EAM-17DT-07f928
Fenêtre de configuration et liste des appareils GAIN : pour régler le gain en dB (volume) ; la barre verticale au-dessus de MUTE indique le niveau actuel du signal MODE : pour sélectionner le mode de fonc- tionnement de la touche parole (2) ON : une brève pression sur le bouton ac- tive ou désactive le microphone (état initial = muet) OFF : une brève pression sur la touche coupe le son du microphone ou le réactive (état initial = marche) PTT : pour parler, maintenir la touche en- foncée (push to talk) PTM : pour couper le son, maintenir la touche enfoncée (push to mute) MUTE indique l’état de fonctionnement [comme la LED (1)] ; cliquez sur MUTE : activer/ désactiver le microphone (uniquement si MODE = ON ou MODE = OFF) Cliquez sur CALL : pour identifier un micro- phone, sa LED (1) clignote pendant 10 secondes LOWCUT : filtre passe-haut pour supprimer les bruits d’impact (bruits de structure) Clic sur : fermer la fenêtre de configuration
4) Dans la barre s’affichant sous la barre de
menu, dans le menu déroulant, sélectionnez le EAM-17DT.
5) Dans la troisième barre, différentes informa-
tions sur l’appareil s’affichent, vous pouvez effectuer ici les réglages. Sélectionnez l’on- glet « Device Config » (
6) Dans le champ « Rename Device », le nom
qui est utilisé dans le réseau Dante pour l’appareil peut être modifié (par exemple un nom univoque avec un lien avec le lieu d’installation). Confirmez toute modification avec « Apply ».
7) Si besoin, adaptez le « Sample Rate » au
récepteur Dante souhaité ou définissez un autre Sample Rate commun pour les deux appareils.
8) Via l’onglet « Network Config », il est pos-
sible de modifier les réglages réseau pour l’interface Dante du EAM-17DT.
4.2 Routage avec le contrôleur Dante
Dans la fenêtre « Network View » sous l’onglet « Routing », les émetteurs du réseau Dante sont attribués dans des colonnes (« Transmitters ») et les récepteurs dans des lignes (« Receivers »). Via cette matrice, on peut attribuer les canaux d’émission et de réception des appareils.
1) Dans la ligne du récepteur Dante voulu,
cliquez sur ⊞ pour afficher ses canaux de réception et dans la colonne du EAM-17DT, cliquez sur ⊞ pour afficher ses canaux d’émission (
2) En partant de la colonne du canal d’émission
souhaité du EAM-17DT, naviguez jusqu’à la ligne du canal de réception voulu et cliquez sur le champ au point d’intersection.
3) Attendez jusqu’à ce que le champ affiche un
cercle vert avec une coche blanche✔.
Routage du EAM-17DT vers WALL-05DT Vous pouvez télécharger sur le site internet de Audinate une notice d’utilisation (en anglais) : www.audinate.com/learning/technical-documentation 5 Utilisation La LED (1) brille dès que l’appareil est alimenté par sa connexion réseau: la couleur de la LED indique l’état de fonctionnement : rouge: le son du micro est coupé vert: le micro est allumé Le fonctionnement de la touche parole (2) dépend du réglage MODE dans le logiciel de configuration (
