Type de produit	Microphone serre-tête
Marque	Monacor
Modèle	HSE-100
Type de micro	Électret à dos (back electret)
Directivité	Hypercardioïde
Bande passante	20 Hz – 20 kHz
Impédance	3 kΩ
Sensibilité	7 mV/Pa à 1 kHz
Pression sonore max.	120 dB
Alimentation	1,3 – 20 V continu
Poids	75 g (sans câble)
Utilisation prévue	Discours et chant
Branchement	Via adaptateur d'alimentation (EMA-1, EMA-2, EMA-40, EMA-300P) ou émetteur de poche (TXS-...HSE)
Nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Température de fonctionnement	0 – 40 °C
Usage	Intérieur uniquement
Réparation	Par une personne habilitée uniquement
Élimination	Recyclage en usine adaptée

FOIRE AUX QUESTIONS - HSE-100 Monacor

Comment brancher le microphone HSE-100 ?

Le microphone se branche via un adaptateur d'alimentation (par exemple EMA-1, EMA-2, EMA-40 ou EMA-300P) ou un émetteur de poche de la gamme TXS-...HSE. Consultez le schéma dans la notice pour les connexions exactes.

Quelle tension d'alimentation est requise ?

Le HSE-100 fonctionne avec une tension continue comprise entre 1,3 V et 20 V. Assurez-vous que la source d'alimentation est compatible.

Puis-je utiliser ce microphone avec un émetteur sans fil ?

Oui, le HSE-100 est compatible avec les émetteurs de poche sans fil de la série TXS-...HSE de la gamme 'img Stage Line'. Un adaptateur peut être nécessaire.

Comment nettoyer le microphone ?

Utilisez uniquement un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'eau ou de nettoyants abrasifs, car ils pourraient endommager le microphone.

Quelle est la directivité du microphone ?

Le HSE-100 a une directivité hypercardioïde, ce qui permet de capter principalement le son devant le micro tout en réduisant les bruits latéraux et arrière.

Quelle est la sensibilité du microphone ?

La sensibilité est de 7 mV/Pa à 1 kHz. Cela correspond à une sortie électrique pour une pression sonore donnée.

Quelle pression sonore maximale le microphone peut-il supporter ?

La pression sonore maximale admissible est de 120 dB. Au-delà, le signal peut être distordu.

Est-ce que le microphone est réparable ?

Oui, mais toute réparation doit être effectuée par une personne habilitée. Toute intervention non autorisée annule la garantie.

Où placer la capsule par rapport à la bouche ?

Positionnez la capsule près de la bouche dans une position confortable pour parler. Le bras du micro est flexible et peut être réglé dans toutes les directions.

Quelle est la température de fonctionnement recommandée ?

Le microphone doit être utilisé à des températures comprises entre 0 °C et 40 °C. Évitez l'exposition à la chaleur excessive ou à l'humidité.

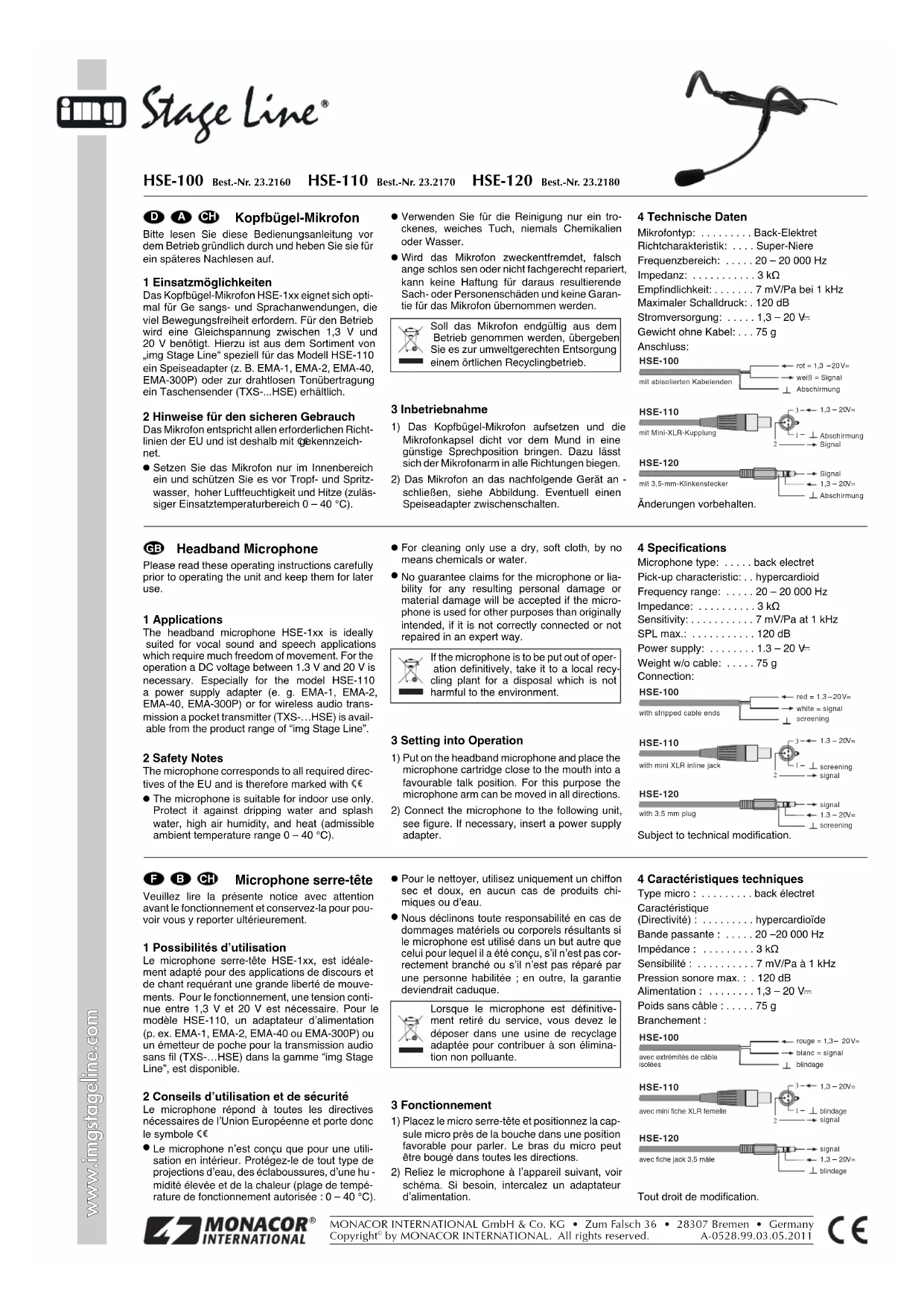

MODE D'EMPLOI HSE-100 Monacor

F B CH Microphone serre-tête

Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le microphone serre-tête HSE-1xx, est idéalement adapté pour des applications de discours et de chant requérant une grande liberté de mouvements. Pour le fonctionnement, une tension continue entre 1,3 V et 20 V est nécessaire. Pour le modèle HSE-110, un adaptateur d'alimentation (p. ex. EMA-1, EMA-2, EMA-40 ou EMA-300P) ou un émetteur de poche pour la transmission audio sans fil (TXS-...HSE) dans la gamme "img Stage Line", est disponible.

2 Conseils d'utilisation et de sécurité

Le microphone répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole €€

- Le microphone n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C).

• Pour le nettoyer, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le microphone est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque le microphone est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Fonctionnement

1) Placez le micro serre-tête et positionnez la capsule micro près de la bouche dans une position favorable pour parler. Le bras du micro peut être bougé dans toutes les directions.
2) Reliez le microphone à l'appareil suivant, voir schéma. Si besoin, intercalez un adaptateur d'alimentation.

4 Caractéristiques techniques

Type micro : .... back électret

Caractéristique

(Directivité) : .... hypercardioïde

Bande passante : ..... 20 –20 000 Hz

Impédance : .... 3 kΩ

Sensibilité : ..... 7 mV/Pa à 1 kHz

Pression sonore max. : . 120 dB

Alimentation: ..... 1,3 - 20 V=

Poids sans câble : ..... 75 g

Branchement :

Tout droit de modification.
