Caractéristiques techniques	Haut-parleur actif de 15 pouces, puissance de 1000W, réponse en fréquence de 40 Hz à 150 Hz.
Utilisation	Idéal pour des événements en direct, des concerts, et des installations fixes dans des salles de spectacle.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les grilles et s'assurer que les composants ne sont pas endommagés.
Sécurité	Utiliser des câbles de qualité pour éviter les courts-circuits, ne pas exposer à l'humidité excessive.
Informations générales	Poids : 25 kg, dimensions : 450 x 600 x 400 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - Milan M15B Turbosound

Quel est le poids du Turbosound Milan M15B ?

Le poids du Turbosound Milan M15B est d'environ 18 kg.

Comment connecter le Turbosound Milan M15B à une source audio ?

Vous pouvez connecter le Turbosound Milan M15B à une source audio en utilisant des câbles XLR ou jack 6,35 mm.

Quelle est la puissance nominale du Turbosound Milan M15B ?

La puissance nominale du Turbosound Milan M15B est de 500 Watts RMS.

Le Turbosound Milan M15B est-il compatible avec un système de son surround ?

Oui, le Turbosound Milan M15B peut être intégré dans un système de son surround, mais il est recommandé de l'utiliser avec d'autres haut-parleurs de la même gamme pour un meilleur équilibre sonore.

Comment régler les paramètres audio du Turbosound Milan M15B ?

Les paramètres audio du Turbosound Milan M15B peuvent être réglés à l'aide des commandes situées à l'arrière du haut-parleur, où vous trouverez des réglages pour le volume, les fréquences et les modes de fonctionnement.

Quel type de garantie est offert avec le Turbosound Milan M15B ?

Le Turbosound Milan M15B est généralement accompagné d'une garantie de 2 ans contre les défauts de fabrication.

Comment nettoyer le Turbosound Milan M15B sans l'endommager ?

Pour nettoyer le Turbosound Milan M15B, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Le Turbosound Milan M15B peut-il être utilisé à l'extérieur ?

Le Turbosound Milan M15B est conçu principalement pour un usage intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous de le protéger de l'humidité et des intempéries.

Comment transporter le Turbosound Milan M15B en toute sécurité ?

Pour transporter le Turbosound Milan M15B en toute sécurité, utilisez un sac de transport rembourré ou un flight case adapté.

Où puis-je trouver des pièces de rechange pour le Turbosound Milan M15B ?

Les pièces de rechange pour le Turbosound Milan M15B peuvent être commandées auprès de votre revendeur local ou directement via le site web de Turbosound.

MODE D'EMPLOI Milan M15B Turbosound

Consignes de sécurité

Les points repérés par ce symbole signalent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'éminés professionnels de haute qualité avec fiches de 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut causer des chocs électriques.

Attention Ce symbole signale les consignes d'utilisation et d'entretien. Tenir compte des informations importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éliminer tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Le risque toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la minirature, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil, un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualité. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialise.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avantements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouvertu
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. En supprimez re servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne passe marcher dessus et qu'il soit protégé d'arê é à l'appareil. Cela est également variable pour une éventuelle rallonge électrique.
11. Utiliez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant

1. Utilisez exclusivement des chariots, des diablos, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. et tout chariot et d'abin

Charges pour éviter d'éventuelles blessures en cas de chute 13. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste utilisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dammages sur le connecteur d'alimentation ou la par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.
2. L'appareil doit être correctement branché à une priseverteur dotée d'une protection par mise à la terre.
3. La prise électrique ou la prise I. E. C. de tout appareil dépourvu de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit : Ce symbole indique qu'en accord avec la directive DEEE (2012/19/UE) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEI). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement.

tangentes généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'emploi ou vous pouvez déposer vos déchets d'équipements pour le recyclage, ve utilisez contacter votre maître ou votre centre local de collecte des déchets. 18. M'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

1. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
2. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rechargement. Les piles usées doivent être déposées dans un point de collecte adapté.
3. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

Dénis légal

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être suivie par toute personne se faisant en partie ou en totalité à toute description, photographique ou application Ukraine dans le document. Les caractéristiques, l'assurance et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartenant à leurs propriétaires respectifs. Males, Klark Teknik, Lab Singper, Lee Tanney, Turboscuné, IC Electronics, IC Helicon, Behringer, Bugera, Oberheim, Paratome, Aston Microphones et Coalaution sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd., 2021 Tous droits réservés.

Garantie limitée

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

Configuration pour duo utilisant la console de mixage intégrée et la fonction Mix Out

Système de sonorisation stéréo avec console de mixage externe

Série Milan : Réglages

PWR S G LIN FRONT LED OFF ON LIM BASS TREBLE SPEECH MIC/INE 1 MIC/INE 2 MIX OUT LOW OUT 4 5 6 INPUTS LINE MIC LEVEL 3 3 13 12 11 10 13 14 14 LINE MIC 2 2 1 10 LEVEL 15 15 1 2

Connecteur Secteur et Compartiment à Fusible – Vous pouvez relier l'enceinte au secteur par ce connecteur CEI englobant également le compartiment à fusible. 2 Interrupteur de Mise Sous Tension Cet interrupteur à bascule permet de placer l'enceinte sous tension. 1 Entrées — Ces embase combinées XLR femelle/jack acceptent à la fois les connecteurs XLR et Jack 6,35 mm mono (2 pôles) ou stéréo (3 pôles). 4 Interrupteur 100 Hz Low Cut Activer ce filtre coupe-bas lorsque vous utilisez l'enceinte Milan avec un Subwoofer ou comme moniteur de retour placé sur le sol. Mix Out - Sortie symétrique niveau lignes sur connecteur XLR symétrique. Cette sortie porte un mixage des signaux de toutes les sources connectées et se situe post-égalisation. Cependant, cette sortie n'est pas affectée par l'interrupteur 100 Hz. Interrupteur Speech/Music - Permet de régler une réponse en fréquence optimisée en fonction du type de source : voix ou musique. (2) Treble - Réglage d'Égalisation de type Baxandall avec amplification/atténuation des aigus de 6 dB à 12 kHz. [1] Bass - Réglage d'égalisation de type Baxandall avec amplification/atténuation des graves de 6 dB à 80 Hz. 3 Indicateur de Mise Sous Tension Cette Led bleue s'allume lorsque l'enceinte est reliée au secteur et placée sous tension avec l'interrupteur basculé. (10) Indicateur Sig – Il s'allume en vert pour indiquer la présence d'un signal d'entrée.

Indicateur Lim – Il s'allume en rouge lorsque le niveau du signal approche du maximum; les limiteurs sont alors activés. ☑ Sélecteur Front LED — Permet de modifier l'état/fonction de la Led de la face avant : toujours éteinte (OFF), toujours allumée (ON) ou indiquant l'action du circuit limiteur (LIM). ☑ Sélecteur Mic / Line — Sélectionnez Mic si l'entrée de la voie doit recevoir un signal micro à bas niveau et basse impédance ou Line si la source délivre un signal à haut niveau et haute impédance, comme une console de mixage, un clavier ou un instrument électro-acoustique. 15 Level - Ces réglages de niveau rotatifs atténuent le niveau du signal d'entrée des instruments/sources à niveau ligne connectés aux entrées. 13 Indicateur D'écrétage – Il s'allume en rouge si le signal d'entrée (avant le réglage de niveau) est trop élevé et fait saturer l'entrée.

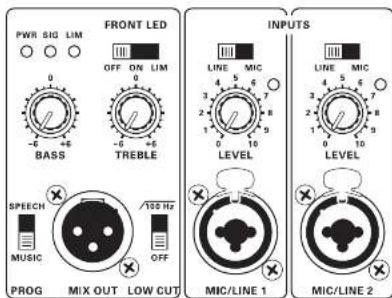

Milan-Serie régler

PWR S G LIN FRONT LED OFF ON LIM BASS TREBLE SPEECH MIC/INE 1 MIC/INE 2 MIX OUT LOW OUT 4 5 6 INPUTS LINE MIC LEVEL 3 3 13 12 11 10 13 14 14 LINE MIC 2 1 8 6 4 3 15 15 1 2

Milan M10, M12 et M15

Placez le réglage de niveau au minimum sur les deux voies d'entrée.

Placez les réglages BASS et TREBLE en position centrale (aucune amplification/atténuation).

Connectez vos sources (console de mixage, clavier, micro, guitare acoustique) à l'entrée appropriée et ajustez MIC ou LINE en fonction du type

Si vous souhaitez utiliser l'enceinte comme retour de scène ou avec un Subwoofer, placez le sélecteur LOW CUT en '100 Hz'; placez-le sinon en OFF.

Placez la console ou autre source sous tension et assurez-vous que les faders ou réglages principaux de sortie soient

Connectez le câble secteur à l'enceinte Milan et placez-la sous tension. La Led bleue PWR s'allume pour indiquer qu'elle est sous tension.

Montez le niveau de sortie de la source jusqu'à un niveau de fonctionnement normal.

Montez doucement les(s) réglage(s), de niveau de l'ençente Milan jusqu'à atteindre le volume souhaité. La Led SIG est verte pour indiquer la présence du signal, ou du signal d'entrée est trop élevé, la Led est rouge pour indiquer que le niveau de la console doit être diminué. La Led LIM est rouge lorsque le circuit limiteur est actif, est normal que la Led LIM soit occasionnellement.

Si nécessaire, continuez l'égalisation avec les réglages BASS et TREBLE. Diminuez les graves pour éviter les rendant le son sourd et ajoutez un peu sur rendre la voix plus intelligible.

Lorsque vous mettez le système Milan hors tension, commencez par placer le niveau d'entrée au minimum puis coupez les avant la console de mesure.

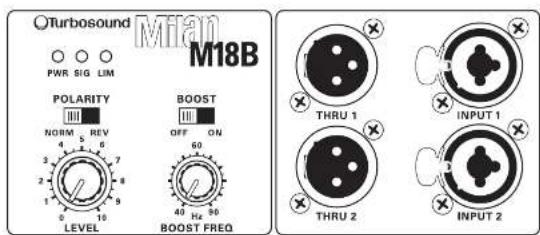

Milan M158 et M18B

Placez le réglage LEVEL au minimum.

Connectez les sorties gauche et droite de votre console de mixage aux embase d'entrée appropriées.

Placez la console sous tension et assurez-vous que les Faders ou réglages principaux de sortie soient m.

Connectez le câble secteur au Subwoofer Milan et placez-le sous tension. La Led bleue PWR s'allume pour indiquer que le Subwoofer est sous tension.

Montez le niveau de sortie de la source jusqu'à un niveau de fonctionnement normal.

Montez doucement le réglage LEVEL du Subvocéfer Milan jusqu'à obtenir un volume équilibré par rapport à celui du

L'enceinte Milan à 2 voies. La Led SIG s'allume en vert pour indiquer la présence du signal. La Led LIM s'allume en rouge lorsque le circuit limiteur est actif. Notez qu'il est normal que la Led LIM s'allume occasionnellement.

Macez le sélecteur POLARITY sur NORM si l'encinte 2 voies et le Subwoofer Milan sont correctement alignés par exemple, montage

sur barre). Vous pouvez placer le sélecteur POLARITY sur REV si l'enceinte à 2 voies Milan n'est pas physiquement alignée avec le Subwoofer (par exemple en avant ou dernière), et/ou si vous remarquez un problème de phase dans le son.

Si vous souhaitez une réponse plus large dans les basses fréquences, le réflecteur BOOST permet d'obtenir une

amplification de +6 dB centrée à la fréquence sélectionnée grâce au réglage BOOST FREQ.

Lorsque vous mettez le système Milan hors tension, commencez par placer le niveau d'entrée au minimum puis coupez les avant la console de mixage ou

Utiliser les enceintes milan avec des subwoofers

1. Connectez d'abord le signal complet en provenance de la console de mixage au Subwoofer puis reflévez celui-ci et à l'enceinte Milan.
2. Placez le sélecteur LOW CUT de l'enceinte Milan sur 100 Hz pour éviter que les plages de fréquences de l'enceinte et du Subwoofer ne se chevauchent.

Utiliser une enceinte milan comme retour de scène

1. Activez le filtre coupe-bas pour éviter les basses excessives dues à la proximité du sol.

1. Baissez le réglage BASS CONTROL si vous souhaitez que la voix soit plus intelligible,

BASS

REMARQUE: Si la batterie est comprise dans le mix des retours, appliquez une égalisation mesurée à la grosse caisse en favorisant l'atténuation des fréquences plutôt que l'amplification.

AVERTISSEMENTI Assurez vous que les supports des enelantes soient bien en mesure de supporter leur poids et qu'ils soient placés sur une surface horizontale, plane et stable. Assurez vous que les supports ne puissent pas basculer. Faites attention lorsque vous placer l'encente sur son support; vérifiez son poids avant de la soulever et faites vous aider si nécessaire.

Utilisation des points d'ancrage M10

Les enceintes Milan sont équipées d'inserts filetés renforcés M10 facilitant l'installation en suspension.

1. Planifiez l'installation avec soin, y compris l'orientation et la suspension des enceintes.
2. Repérez les points de la structure pouvant servir à la suspension.
3. Procurez-vous des boulons à ceil pour une installation permanente.
4. Insérez les boulons à tête capable de supporter le poids des enceintes dans les points d'ancrage filés puis serrez.

REMARQUE: Les points d'ancrage avant vont supporter la plus grosse partie du poids alors que les points arrière servent seulement à orienter l'enceinte vers le bas.

AVERTISSEMENTI Les boulons à oeil grand public standards ne peuvent pas être utilisés pour cette application et risquent de causer des blessures ou la mort. Utilisez uniquement des boulons à oeil conçus pour être utilisés pour une installation permanente.

AVERTISSEMENT! Pour toute installation, veillez à utiliser un système de retenue secondaire antisismique afin de respecter toutes les consignes de sécurité locales.

1. Si vous installez les enceintes latéralement, suspendez-les par l'une des deux paires de boulons à collet situées à l'avant et reliez les deux points d'ancrage arrêté entre eux afin de faciliter l'orientation de l'enceinte.

Montage mural

L'enceinte Milan peut facilement être montée sur un mur en utilisant le support de montage mural PB-SS, qui peut être placé dans l'embase de montage sur barre située sous l'enceinte.

1. Fixez le support au mur en utilisant un système de fixation approprié.
2. Placez l'enceinte sur la barre du support de montage.
3. Faites pivoter l'enceinte et orientez-la afin d'optimiser la couverture sonore.
4. Serrer le mécanisme de verrouillage du support afin d'éviter que l'enceinte se décroche accidentellement.

Consignes de montage de l'enceinte – pour personnel qualifié uniquement

Ce système d'enceintes peut être installé de manière permanente par un personnel qualifié utilisant des méthodes et matériaux homologués. Une installation non-conforme peut occasionner des risques sérieux de blessure ou de mort. Veuillez lire ces instructions dans leur intégralité avant de procéder à l'installation. L'installation permanente peut être effectuée uniquement par des personnes qualifiées et certifiées par les autorités responsables du lieu de l'installation. L'installateur doit utiliser uniquement les pièces, supports, fixations et accessoires de suspension d'origine ou des pièces d'autres constructeurs équivalentes et certifiées. Remplacez toute pièce manquante en contactant le revendeur ou distributeur agréé de votre région. Veuillez à répondre à toutes les exigences locales et à obtenir tous les permis ou autorisations nécessaires avant de débuter l'installation. Lorsque vous choisissez le lieu d'installation de l'enceinte, veillez à ce que toutes les considérations mécaniques, acoustiques et de sécurité soient respectées. Assurez-vous que la structure puisse supporter la charge et que le matériel utilisé soit conforme à toutes les normes de sécurité. Ne suspendez pas d'enceinte au-dessus d'une zone de passage ou où une défaillance du système de suspension pourrait occasionner des dommages corporels ou matériels. Vérifie[ifiez] régulièrement l'état du système de suspension. Les enceintes produisent un champ magnétique même lorsqu'elles ne sont pas utilisées. Ce champ magnétique peut causer des interférences avec d'autres appareils comme les ordinateurs, supports de stockage magnétiques et certains types de moniteurs vidéo. Conservez une distance de 2 mètres entre l'enceinte et de tels appareils pour éviter les interférences. Music Group, ses affiliés et représentants ne peuvent pas être tenus pour responsables pour tout dommage matériel ou blessure corporelle résultant d'une installation, utilisation ou entretien non-conforme de ce produit.

1. Enregistrez-vous en ligne, prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site internet musicite. com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réclamations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de renseignements sur un point de vente Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays. Consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musicite. com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre aide en ligne que vous trouverez également dans la section "Support" du site musicite. com. Vous pouvez également nous faire parvenir directement votre demande de réparation sans garantie par Internet sur le site musicite. com (ANAT de nous renvoyer le produit).
3. Raccordement au secteur, avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sur aucune réception.
