Caractéristiques techniques	Haut-parleur actif 2 voies, 6,5 pouces, puissance de 400 W RMS
Réponse en fréquence	65 Hz - 20 kHz
Directivité	90° x 60°
Connectivité	Entrées XLR, TRS, RCA, sortie XLR
Utilisation	Idéal pour les concerts, événements en direct, installations fixes
Poids	11 kg
Dimensions	350 x 600 x 350 mm
Maintenance	Vérifier régulièrement les connexions, nettoyer les grilles
Sécurité	Utiliser avec un câble de qualité, éviter l'exposition à l'humidité
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - NuQ62 Turbosound

Quel est le poids du haut-parleur Turbosound NuQ62 ?

Le Turbosound NuQ62 pèse environ 15 kg.

Quelle est la puissance nominale du NuQ62 ?

Le NuQ62 a une puissance nominale de 500 Watts RMS.

Comment connecter le NuQ62 à un amplificateur ?

Vous pouvez connecter le NuQ62 à un amplificateur via les entrées XLR ou jack 6,35 mm situées à l'arrière du haut-parleur.

Peut-on utiliser le NuQ62 en extérieur ?

Oui, le NuQ62 peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries.

Comment régler les niveaux audio du NuQ62 ?

Les niveaux audio peuvent être ajustés via le contrôleur de volume sur le panneau arrière du haut-parleur.

Quelle est la réponse en fréquence du NuQ62 ?

La réponse en fréquence du NuQ62 est de 50 Hz à 20 kHz.

Le NuQ62 est-il adapté pour des concerts en direct ?

Oui, le NuQ62 est conçu pour des performances en direct et offre une excellente qualité sonore.

Comment transporter le NuQ62 en toute sécurité ?

Utilisez un sac de transport rembourré ou une valise conçue pour le NuQ62 pour assurer sa protection pendant le transport.

Quelles sont les options de montage pour le NuQ62 ?

Le NuQ62 peut être monté sur un trépied ou utilisé avec des supports de suspension grâce à ses points de montage intégrés.

Où puis-je trouver des pièces de rechange pour le NuQ62 ?

Les pièces de rechange pour le NuQ62 peuvent être commandées auprès de votre revendeur Turbosound agréé ou sur le site officiel de Turbosound.

MODE D'EMPLOI NuQ62 Turbosound

Consignes de sécurité

Les points repérés par ce symbole signalent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'isolation professionnels de haute qualité avec fiches d'au moins 6,35 mm ou fiches à verrouillage déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut chocs électriques.

Attention Ce symbole signale les consignes d'utilisation et d'entretien. Tenir compte des informations importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éliminer tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Le risque toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la minirature, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil, un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualité. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialise.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouvertu
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. re servant de sécurité. Si la prise du bloc d'alimentation ou du corcon d'all-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électronicien pour effectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arê se électrique et de l'endroit où il est relié à l'appareil: cela est également variable pour une éventuelle rallonge électrique.
11. Utilise exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diablos, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. et tout chariot et d'abin

Charges pour combinaison de l'acteur des autres charges pour entériner d'éventuelles blessures en cas de chute. 13. Débrancher l'appareil de la tension secteur en cas d'urgence ou si l'appareil reste multisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dammages sur le connecteur d'alimentation ou la par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.
2. L'appareil doit être correctement branché à une priseverteur dotée d'une protection par mise à la terre.
3. La prise électrique ou la prise I. E. C. de tout appareil dépourvu de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit : Ce symbole indique qu'en accord avec la directive DEE (2012/19/LU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEI). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement.

DANGER. Les substances dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au début de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'enrolait ou vous pouvez déposer une déchets d'équipements pour le recyclage, veuillez contacter votre maître ou votre centre local de collecte des déchets. 18. Il installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

1. Ne places jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
2. Gardez à l'esprit l'impact environnemental lorsque vous mettrez des piles au rebut. Les piles usées doivent être déposées dans un point de collecte adapté.
3. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

Dénis légal

Music Tribe ne peut être tenu pour responsable pour toute poursuite engagée par toute personne qui en résulte, en partie ou en totalité, à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Mélus, Karl Teknik, Lab Gruppen, Laine, Taunay, Turbosound, TC Electronic, TC Helicon, Behringer, Eugenia, Anton Microphones et Coaxial sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Tous droits réservés.

Garantie limitée

Pour consulter les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.musictribe.com/pages/support@warranty.

Merci d'avoir choisi un produit d'enceinte Turbosound pour votre application. Si vous souhaitez plus d'informations sur ce produit ou sur tout autre produit, veuillez visiter notre site Web à turbosound. com.

Déballage du haut-parleur

Après avoir déballé l'appareil, veuillez vérifier soigneusement qu'il n'est pas endommagé. Si des dommages sont constatés, veuillez en informer immédiatement votre fournisseur. Vous, le destinataire, devez engager toute réclamation. Veuillez conserver tous les emballages en cas de prochain retour.

Configuration requise

l'enceinte 2 voies Nu062 fonctionne comme un système passif et ne nécessite qu'un seul canal d'amplification

Les modèles Nu082, Nu0102, Nu0112 sont des enceintes 2 voies passives / bi-amplifiées commutables. Le fonctionnement passif pleine gamme ou avec un subwoofer nécessite 1 canal de contrôleur Le fonctionnement en bi-amplification pleine gamme ou avec un caisson de basses nécessite 2 canaux d'amplification et 2 canaux de contrôleur, un pour les basses fréquences et un pour les hautes fréquences. Le signal d'entrée est divisé entre le pilote basse fréquence et haute fréquence dans le contrôleur et les signaux amplitudes individuels sont transmis à l'entrée du haut-parleur.

Les subwoofers Nu0115B et Nu0118B ont une entrée commutable pour permettre le fonctionnement avec les haut-parleurs satellites à l'aide d'un seul câble à quatre conducteurs. Le fonctionnement nécessite 1 canal d'amplificateur et 1 canal de contrôleur.

Les paramètres de contrôleur corrects pour tous les modèles de fonctionnement et les subwoofers peuvent être triés sur turbosound.com et sont également disponibles en tant que cadeaux pour les contrôleurs de la série LMS. Pour éviter de gaspiller la puissance de l'amplificateur, vous devez utiliser un câble d'enceinte robuste avec une taille de fil minimale de 1,5 mm² (16 AVG) et de préférence de 2,5 mm² (14 AVG) pour les longs trajets. Pour des longueurs de câble extrêmes, faites attention à l'impédance du câble et aux pertes résistives. Respectez toujours la polarité correcte.

Tous les systèmes à 2 voies NuO PRO font également office de moniteurs Wedge.

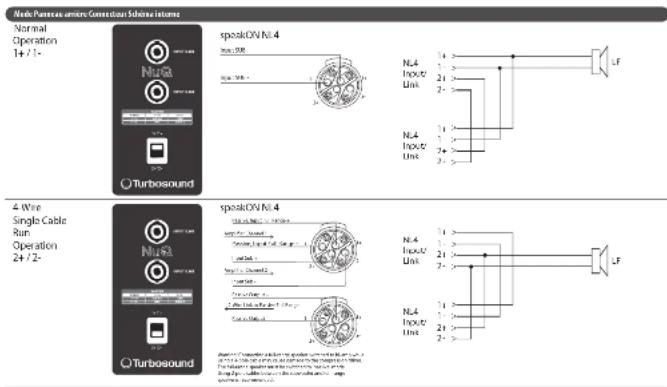

Considérations sur l'amplificateur

Les haut-parleurs de la série NoQ FPRO sont optimisés pour une utilisation avec les contrôleurs de la série Turossound. À vous les contrôleurs de la série LME. Une gamme complète de paramètres DSP adaptés à toutes les configurations est fournie en téléchargement sur le site Web de Turossound. L'utilisation d'amplification et de traitement tiers n'est conseillée qu'à laide de la maîtrise de réglages manuels ainsi que du calculateur de minceur fourni sur le site Turossound. Les haut-parleurs de la série NoQ FPRO doivent être alimentés par des amplificateurs de puissance de haute qualité conçus pour un véritable usage professionnel. Les amplificateurs de puissance doivent être capables de fournir une puissance large bande à long terme égale à la moitié de la puissance nominale de crête du haut-parleur à son impedance nominale indiquée. L'utilisation d'amplificateurs sous-salmentes doit être évitée par les signaux frontalement écrits pour ent demander les haut-parleurs de façon permanente. Limiteurs, les croisements et les points d'égalisation doivent être réglés conformément aux paramètres fournis sur le site Web de Turossound. Cela garantira une qualité sonore optimale et une stabilité à long terme ainsi qu'une protection contre les dommages.

Des connecteurs d'entrée à verrouillage Neutrik speakOK® NL4 sont fournis, permettant des options pour le fonctionnement en entrée et en liaison, passif et bi-ampli.

Maceda HS062 MA082 KS0102

Modèles : NuQ115B, NuQ118B

Les armoires de la gamme complète KuQ PRO sont conçues avec plusieurs points de fixation internes pour s'adapter à de nombreuses méthodes de montage possibles dans des installations permanentes.

Les armoires à deux voies de la série NuQ PRO sont équipées de prises de montage sur poteau pour une utilisation portable sur des supports ou des poteaux d'encastrements de 35 mm. Les caissons de basses sont équipés de réceptacles à montage sur poteau qui permettent de monter des caissons à deux voies à la bonne hauteur.

Des supports muraux et de plafond Turbosound sont disponibles en option pour l'installation des armoires de la série NuQ PRO. Ils sont également compatibles avec les supports muraux et de plafond standard de l'industrie. Quelques exemples sont présentés ci-dessous.

Modelle	Montagemural	Jengovolt	Support prevalent	Rallanges prevalentus	Brundes Scotti
M1002—M1002-FY	Ma263-SB—	M43
Ma032	W3-20B, PB-55	Ma002-FY	Ma002-SB	Ma032-E3	M100
Ma0102	W3-20B, PB-55	Ma0102-F*	Ma0102-SB	Ma2002-DR	M100
Ma0122	W3-55B, PB-55	Ma0122-F*	—	—	M100
Ma0152	W3-55B, PB-55	Ma0152-F*	—	—	M100

Veuillez voir la page 14 pour l'image

Suspendre avec des boulons à œil

Veuillez voir page 15 pour l'image.

Les armoires NuO PRO peuvent être suspendues à l'aide de boulons à œil en option couplés aux points de fixation internes fournis en haut, en bas, sur les côtés et à l'arrière. La méthode la plus simple consiste à utiliser les deux points d'accrochage sur le dessus et un seul point d'accrochage à tirette au centre du panneau arrière.

Retirez les vis à tête fraisée appropriées et remplacez-les par des boulons à œil à épaulement, qui doivent avoir une longueur de filetage d'au moins 18 mm. Utilisez le point d'accrochage arrière pour incliner l'armoire pour une couverture optimale de la pièce. Les armoires peuvent être suspendues à l'envers si nécessaire.

NOTE IMPORTANTE: Le montage d'un système de sonorisation installé en permanence peut être dangereux à moins qu'il ne soit effectué par du personnel qualifié possédant l'expérience et la certification requises pour effectuer les tâches nécessaires. Les murs, les sols ou les plafonds doivent pouvoir supporter en toute sécurité la charge réelle. L'accessoire de montage utilisé doit être fixé de manière sûre et sécurisée à la fois au haut-parleur et au mur, au sol ou au plafond.

Lors du montage de composants de gréement sur les murs, les sols ou les plafonds, assurez-vous que toutes les fixations et attaches utilisées sont d'une taille et d'une capacité de charge appropriées. Les revêtements des murs et des plafonds, ainsi que la construction en la composition des murs et des plafonds, doivent tous être pris en compte pour déterminer si un dispositif de fixation particulier peut être utilisé en toute sécurité pour une charge particulière. Les touchons de cavité ou autres fixations spécialisées, si nécessaires, doivent être d'un type approprié et doivent être installés et utilisés conformément aux instructions du fabricant.

Le fonctionnement de votre enceinte dans le cadre d'un système en vol, s'il est installé de manière incorrecte et inappropriée, peut potentiellement exposer des personnes à de graves risques pour la santé et même la mort. De plus, veuillez vous assurer que les considérations électriques, mécaniques et acoustiques sont discutées avec du personnel qualifié et certifié (par les autorités locales ou nationales) avant toute installation ou tout vol.

Assurez-vous que les entrées sont installées et pilotées uniquement par du personnel qualifié et certifié, en utilisant un équipement dédié et des pièces et composants d'origine livrés avec l'unité. Si des pièces ou des composants sont manquants, veuillez contacter votre revendeur avant d'essayer de configurer le système. Assurez-vous de respecter les réglementations de sécurité locales, nationales et autres applicables dans votre pays, Music Tribe, y compris les sociétés de Music Tribe répertoriées sur la « Fiche d'informations sur le service », n'assume aucune responsabilité pour tout dommage ou blessure corporelle résultant d'une utilisation, d'une installation ou d'un fonctionnement inappropriés du produit. Des contrôles réguliers doivent être effectués par du personnel qualifié pour s'assurer que le système reste dans un état sûr et stable. Assurez-vous que, la loi le permettant, le haut-parleur est survolé, la zone située sous le haut-parleur est libre de toute circulation humaine. Ne faites pas voler le haut-parleur dans des zones qui peuvent être entrées ou utilisées par des membres du public.

Les haut-parleurs créent un champ magnétique, même s'ils ne fonctionnent pas. Par conséquent, veuillez conserver tous les matériaux pouvant être affectés par ces champs (disques, ordinateurs, moniteurs, etc.) à une distance de sécurité. Une distance de sécurité est généralement comprise entre 1 et 2 mètres.

24 NuQ PEC Series Quick Start Guide 25

1. Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe. com. Le fait d'enregistrer le produit en ligne nous permet de générer les séparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de récepteur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musictribe. com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre aide en ligne que vous trouverez également dans la section "Support" du site musictribe. com. Vous pouvez également nous faire parvenir directement votre demande de réparation garantie par Internet sur le site musictribe. com »ÀVÀÎλ de nous renvoyer le produit.
3. Raccordement au secteur. Avant de réellecter cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
