TSM11W - Flash NightStick - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TSM11W NightStick au format PDF.
| Type de produit | Lampe tactique montée sur arme avec laser vert optionnel |
| Alimentation | Batterie rechargeable lithium-ion intégrée, chargée via câble magnétique MAGMATE™ (USB) |
| Fonctions principales | Allumage momentané et permanent, interrupteurs latéraux indépendants, modes programmables : lumière blanche seule, laser vert seul, lumière blanche + laser vert |
| Réglage laser | Dérive (latérale) et élévation (verticale) réglables à l'aide de l'outil fourni |
| Portée recommandée du laser | 5 à 20 mètres pour le réglage du zéro |
| Indicateur de charge | LED sur le câble USB : rouge pendant la charge, vert lorsque complètement chargée |
| Temps de charge | Variable selon la charge restante |
| Installation | Montage sur le pontet de l'arme à l'aide de 3 vis (outil inclus), nécessite de démonter le boîtier en deux moitiés |
| Sécurité | Ne pas utiliser en atmosphère explosive ou près de liquides inflammables ; éviter l'exposition directe des yeux au laser ; toujours traiter l'arme comme chargée |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants ; recharger lorsque le faisceau faiblit |
| Réparabilité | Non réparable par l'utilisateur ; contacter le service client Bayco en cas de dysfonctionnement |
| Garantie | Garantie à vie limitée pour LED, boîtier et lentilles ; 2 ans pour batteries, chargeurs, interrupteurs et accessoires (avec preuve d'achat) |
| Certifications et contrôles | Produit contrôlé ECCN 0A504 (exportation soumise aux réglementations américaines) ; laser de classe IIIa |
| Contenu de l'emballage | Lampe TSM11W, câble MAGMATE™, outil de réglage, verrou de pontet à combinaison, manuel d'utilisation |
| Instructions vidéo | Disponible via QR code ou lien YouTube : https://youtu.be/z96Xfcf0UEc |
FOIRE AUX QUESTIONS - TSM11W NightStick
Questions des utilisateurs sur TSM11W NightStick
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Flash au format PDF gratuitement ! Retrouvez votre notice TSM11W - NightStick et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TSM11W de la marque NightStick.

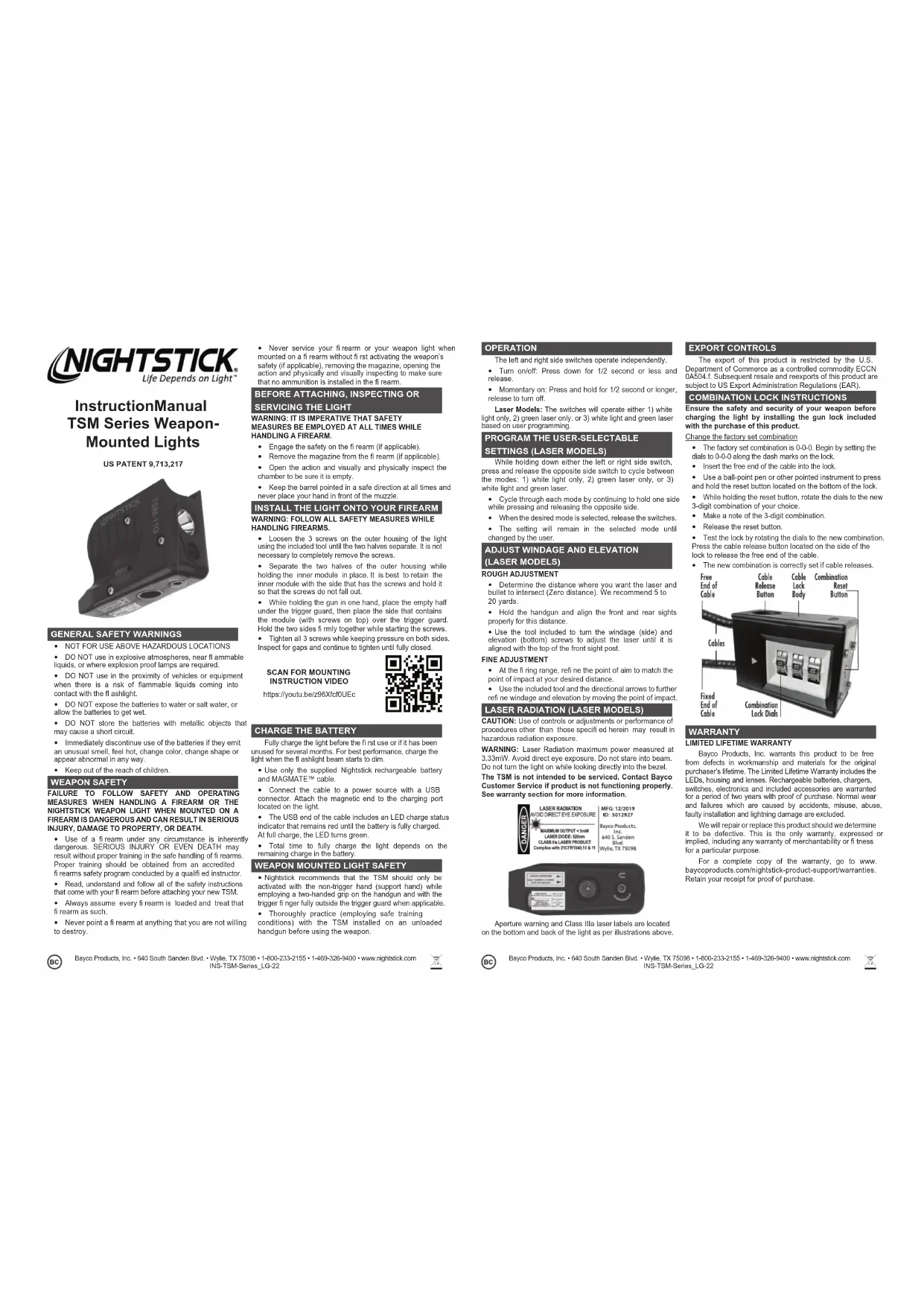

MODE D'EMPLOI TSM11W NightStick
- L'usage d'une arme à feu est, en toute circonstance, essentiellement dangereux. DES BLESSURES GRAVES OU MÊME LA MORT peuvent survenir sans formation adéquate sur la manipulation en toute sécurité des armes à feu. Une formation pertinente devrait être obtenue à partir d'un programme reconnu sur la sécurité des armes à feu dirigée par un instructeur qualifié.
- Lire, comprendre et suivre toutes les directives de sécurité qui viennent avec votre arme à feu avant l'assemblage de votre nouvelle lampe TSM.
- Toujours présumer que chaque arme à feu soit chargée et traiter cette arme à feu comme telle.
- Ne jamais diriger une arme à feu sur un objet dont vous ne voulez pas détruire.
- Ne jamais réparer votre arme à feu ou votre lampe TSM lorsqu'elle est montée sur l'arme sans premièrement activer la sûreté (s'il y a lieu), enlever le chargeur, ouvrir l'arme et vérifier visuellement et manuellement pour vous assurer qu'il n'y a aucune munition dans l'arme à feu.
Avant d'attacher, inspecter ou entretenir la LAMPE TSM
AVERTISSEMENT: IL EST IMPORTANT QUE DES MESURES DE SÉCURITÉ SOIENT PRISES EN TOUT TEMPS LORS DE LA MANIPULATION D'UNE ARME À FEU.
- Enclencher la sécurité de l'arme à feu (s'il y a lieu).
- Enlever le chargeur de l'arme à feu (s'il y a lieu).
- Ouvrir l'arme et vérifier visuellement et manuellement la chambre pour vous assurer qu'elle soit vide.
- Garder le canon de l'arme pointé dans une direction sûre en tout temps et ne jamais placer votre main devant la bouche de l'arme.
Installation de la LAMPE sur l'arme à FEU
AVERTISSEMENT: SUIVEZ TOUTES LES MESURES DE SÉCURITÉ LORS DE LA MANIPULATION DES ARMES À FEU.
- Desserrez les 3 vis du boîtier d'éclairage extérieur à l'aide de l'outil fourni jusqu'à ce que les deux moitiés se séparent. Il n'est pas nécessaire de retirer complètement les vis.
- Séparez les deux moitiés du boîtier extérieur tout en maintenant le module intérieur en place. Il est préférable de tenir le module interne avec le côté qui a les vis et de le maintenir pour que les vis ne tombent pas.
- Tout en tenant le pistolet dans une main, placez la moitié vide sous le pontet, puis placez le côté qui contient le module (avec des vis sur le dessus) sur le pontet. Maintenez fermement les deux côtés ensemble tout en démarrant les vis.
- Serrez les 3 vis tout en maintenant une pression des deux côtés. Inspectez les espaces et continuez à resserrer jusqu'à ce qu'ils soient complètement fermés.
Scanner pour la vidéo d'instruction de montage
https://youtu.be/z96Xfcf0UEc
Instructions de verrouillage à combinaison
Assurez la sûreté et la sécurité de votre arme avant de charger le verrou de pistolet inclus avec l'achat de ce produit.
Changer la combinaison réglée en usine
- La combinaison réglée en usine est 0-0-0. Commencez par régler les cadrans sur 0-0-0 le long des marques de tiret sur la serrure.
- Insérez l'extrémité libre du câble dans le verrou.
- Utilisez un stylo à bille ou un autre instrument pointu pour appuyer et maintenir le bouton de réinitialisation situé au bas de la serrure.
- Tout en maintenant le bouton de réinitialisation enfoncé, tournez les cadrans sur la nouvelle combinaison à 3 chiffres de votre choix.
• Notez la combinaison à 3 chiffres.
- Relâchez le bouton de réinitialisation.
- Testez le verrou en tournant les cadrans vers la nouvelle combinaison. Appuyez sur le bouton de déverrouillage du câble situé sur le côté du verrou pour libérer l'extrémité libre du câble.
- La nouvelle combinaison est correctement définie si le câble se libère.
Charger la LAMPE
INSTALLEZ JAMAIS LE VERROU DU PONTET SUR UNE ARME CHARGÉE.
Charger complètement la lampe avant la première utilisation ou si la pile est neuve ou n'a pas été utilisée pendant plusieurs mois. Pour de meilleurs résultats, charger la lampe lorsque le faisceau de lumière commence à faiblir.
- Utilisez uniquement la batterie rechargeable et le MAGMATE™ câble Nightstick fournis.
- Connectez le MAGMATE câble à une source d'alimentation avec un connecteur USB. Fixez l'extrémité magnétique au port de charge situé sur la lumière.
- L'extrémité USB du câble comprend un indicateur d'état de charge LED. Le voyant DEL demeure rouge jusqu'à ce que la pile soit complètement chargée. Lorsque le chargement est complété, le voyant DEL passe au vert.
- La durée totale d'une charge complète de la lampe varie selon la charge restante dans le bloc-piles.
Sécurité pour LAMPE TORCHE montée sur ARME
- Nightstick recommande que la lampe TSM soit uniquement activée avec la main qui n'est pas sur la détente (main d'appui) en utilisant une prise à deux mains et avec le doigt utilisé pour la détente complètement à l'extérieur du pontet s'il y a lieu.
- Pratiquer rigoureusement (en utilisant des conditions d'entraînement sécuritaires) avec la lampe TSM et une arme à feu déchargée avant l'utilisation de l'arme.
Fonctionnement
Les commutateurs latéraux gauche et droit fonctionnent de manière indépendante.
- Activer / désactiver : Appuyez et relâchez.
- Allumé momentané: maintenez la touche enfoncée pendant 0,5 seconde ou plus, relâchez-la pour l'éteindre.
Modèles Laser : Selon le mode programmé sélectionné par l'utilisateur, l'activation de l'interrupteur activera soit 1) la lumière blanche uniquement, 2) le laser vert uniquement ou 3) la lumière blanche et le laser vert.
Programmer les paramètres sélectionnables par l'utilisateur (modèles LASER)
En maintenant enfoncé l'interrupteur latéral gauche ou droit, appuyer et relâcher l'interrupteur opposé pour parcourir les modes : 1) lumière blanche uniquement, 2) laser vert uniquement ou 3) lumière blanche et laser vert.
- Parcourir chaque mode en maintenant enfoncé un interrupteur tout en appuyant et en relâchant l'interrupteur latéral opposé.
- Lorsque le mode souhaité est sélectionné, relâcher l'interrupteur et la lumière revient dans le mode sélectionné.
Ajustement BRUT
- Déterminez la distance à laquelle vous souhaitez que le laser et la balle se croisent (distance zéro). Nous recommandons de 5 à 20 mètres.
- Tenez l'arme de poing et alignez correctement les viseurs avant et arrière sur cette distance.
- Utilisez l'outil fourni pour tourner les vis de dérive (latérale) et d'élévation (inférieure) pour régler le laser jusqu'à ce qu'il soit aligné avec le haut du viseur avant.
Réglage précis
- Au champ de tir, affinez le point de visée pour qu'il corresponde au point d'impact à la distance souhaitée.
- Utilisez l'outil inclus et les flèches directionnelles pour affiner davantage la dérive et l'élévation en déplaçant le point d'impact.
Consignes de sécurité générales
- NE PAS UTILISER AU-DESSUS DES EMPLACEMENTS DANGEREUX.
- NE PAS utiliser dans une atmosphère explosive, près des liquides inflammables, ou lorsque des lampes antidéflagrantes sont requises.
- NE PAS utiliser à proximité de véhicules ou équipements où il y a risque de liquides inflammables entrant en contact avec la lampe de poche.
- NE PAS exposer les piles dans l'eau ou l'eau salée, ou permettre aux piles d'être mouillées.
- NE PAS entreposer les piles avec des objets métalliques qui risquent de causer un court-circuit.
- Cesser immédiatement d'utiliser les piles si elles émettent une odeur inhabituelle, sont chaudes, changent de couleur, de forme ou ont une apparence anormale. • Garder hors de la portée des enfants
Rayonnement LASER (modèles LASER)
ATTENTION : L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux/celles spécifiées dans le présent document peut entraîner une exposition à des rayonnements dangereux.
AVERTISSEMENT : Puissance maximale de rayonnement laser mesurée à 3,33 MW. Éviter l'exposition directe des yeux. Ne pas fixer le faisceau. Ne pas allumer la lumière en regardant directement dans la lunette.
LE TSM N'EST PAS DESTINÉ À ÊTRE RÉPARÉ. VEUILLEZ CONTACTER LE SERVICE À LA CLIENTÈLE DE BAYCO SI LE PRODUIT NE FONCTIONNE PAS CORRECTEMENT. VOIR LA SECTION « GARANTIE » POUR PLUS D'INFORMATIONS.
Les étiquettes d'avertissement d'ouverture et de laser de classe IIIa sont situées au bas et à l'arrière de la lumière comme illustré ci-dessus.
Contrôles d'exportation
L'exportation de ce produit est limitée par le Département du commerce des États-Unis en tant que produit contrôlé ECCN 0A504. La revente et la réexportation subséquentes de ce produit sont soumises aux réglementations d'exportation des États-Unis (EAR).
Garantie à VIE limitée
Bayco Products, Inc. garantit que ce produit est exempt de défauts de matériaux et de fabrication à l'acheteur original durant toute sa vie. La garantie à vie limitée inclut les DEL, les boîtiers et les lentilles. Les batteries rechargeables, les chargeurs, les interrupteurs, les électroniques et les accessoires compris sont garantis pour une période de deux ans avec une preuve d'achat. L'usure normale et les défaillances qui sont causées par des accidents, une mauvaise utilisation, un abus, une installation défectueuse et un système d'éclairage endommagé sont exclus.
Ce produit sera réparé ou remplacé si nous déterminons qu’il est défectueux. Ceci est la seule garantie explicite ou implicite, y compris toute garantie de qualité marchande ou d'adéquation à un usage particulier.
Pour une copie détaillée de la garantie, vous rendre sur le site www. baycoproducts. com/nightstick-product-support/warranties. Gardez ce reçu comme preuve d'achat.
Bayco Products, Inc. • 640 South Sanden Blvd. • Wylie, TX 75098 • 1-800-233-2155 • 1-469-326-9400 • www. nightstick. com INS-TSM-Series_LG-22
