TSM13W - Flash NightStick - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe tactique montée sur arme
Marque	NightStick
Modèle	TSM13W
Alimentation	Batterie rechargeable intégrée, charge via câble MAGMATE™ USB
Autonomie	Variable selon utilisation ; charge complète recommandée avant première utilisation
Fonctions principales	Éclairage blanc haute intensité, laser vert (modèle laser), modes programmables
Modes d'éclairage	Lumière blanche seule, laser vert seul, lumière blanche + laser vert
Commande	Interrupteurs latéraux gauche et droit (activation/momentané)
Système de fixation	Montage sur pontet d'arme à feu via boîtier à 3 vis
Verrou de sécurité	Verrou à câble à combinaison 3 chiffres inclus
Sécurité laser (modèles laser)	Laser Classe IIIa, puissance max 3,33 mW ; éviter exposition directe des yeux
Accessoires inclus	Câble de charge MAGMATE™, outil de montage, verrou à câble, manuel d'instructions
Entretien	Ne pas tenter de réparer ; contacter le service client Bayco
Garantie	Garantie à vie limitée (LED, boîtier, lentilles) ; 2 ans pour batteries, chargeurs, électronique
Service client	Bayco Products, Inc. – 1-800-233-2155 – www.nightstick.com
Contrôle à l'exportation	Classé ECCN 0A504.f par le Département du commerce des États-Unis

FOIRE AUX QUESTIONS - TSM13W NightStick

Comment installer la lampe TSM13W sur mon arme ?

Assurez-vous d'abord que l'arme est déchargée et sécurisée. Desserrez les 3 vis du boîtier extérieur avec l'outil fourni, séparez les deux moitiés, placez la moitié vide sous le pontet, puis placez le côté contenant le module sur le pontet. Serrez les vis en maintenant une pression des deux côtés jusqu'à ce que le boîtier soit fermé. Suivez toutes les consignes de sécurité avant manipulation.

Comment charger la batterie de la lampe ?

Utilisez uniquement le câble MAGMATE™ fourni. Branchez l'extrémité USB sur une source d'alimentation USB et connectez l'extrémité magnétique au port de charge de la lampe. Le voyant LED sur le câble reste rouge pendant la charge et passe au vert une fois la charge terminée.

Comment changer la combinaison du verrou à câble ?

Réglez d'abord les cadrans sur la combinaison d'usine 0-0-0. Insérez l'extrémité libre du câble dans le verrou. À l'aide d'un stylo, maintenez enfoncé le bouton de réinitialisation au bas du verrou. Tournez les cadrans sur votre nouvelle combinaison à 3 chiffres, relâchez le bouton, puis testez le verrou. Notez la combinaison.

Comment régler le laser sur les modèles TSM13W laser ?

Pour un réglage brut, déterminez la distance de zéro (5-20 mètres), alignez les viseurs, puis utilisez l'outil fourni pour tourner les vis de dérive et d'élévation jusqu'à aligner le laser avec le haut du viseur avant. Pour un réglage précis, tirez sur cible et ajustez avec l'outil en suivant les flèches directionnelles.

Quels sont les modes d'éclairage disponibles ?

Selon le modèle, vous pouvez avoir : 1) lumière blanche uniquement, 2) laser vert uniquement, ou 3) lumière blanche et laser vert combinés. Les modes sont programmables via les interrupteurs latéraux.

Comment programmer les modes d'éclairage ?

Maintenez enfoncé un interrupteur latéral (gauche ou droit) tout en appuyant et relâchant l'interrupteur opposé pour parcourir les modes. Relâchez l'interrupteur lorsque le mode désiré est sélectionné. La lampe conservera ce mode jusqu'à la prochaine programmation.

Que faire si la lampe ne s'allume pas ou ne charge pas ?

Vérifiez que le câble MAGMATE est correctement connecté et que la source USB fonctionne. Si la lampe ne s'allume pas, assurez-vous que la batterie est chargée. Pour tout dysfonctionnement, ne tentez pas de réparer ; contactez le service client Bayco au 1-800-233-2155.

La garantie est-elle transférable ?

Non, la garantie à vie limitée s'applique uniquement à l'acheteur original. Les batteries et accessoires sont garantis 2 ans sur présentation de la preuve d'achat.

La lampe TSM13W est-elle étanche ou résistante à l'eau ?

Le manuel ne précise pas d'indice d'étanchéité. Il est déconseillé d'exposer la lampe ou la batterie à l'eau ou à l'humidité, et de ne pas utiliser dans des environnements explosifs ou inflammables.

Puis-je utiliser un autre câble de charge que le MAGMATE fourni ?

Non, Nightstick recommande d'utiliser exclusivement le câble MAGMATE fourni avec la lampe pour éviter tout risque de dommage ou de charge incorrecte.

MODE D'EMPLOI TSM13W NightStick

- L'usage d'une arme à feu est, en toute circonstance, essentiellement dangereux. DES BLESSURES GRAVES OU MÊME LA MORT peuvent subvenir sans formation adéquate sur la manipulation en toute sécurité des armes à feu. Une formation pertinente devrait être obtenue à partir d'un programme reconnu sur la sécurité des armes à feu dirigée par un instructeur qualifié.

- Lire, comprendre et suivre toutes les directives de sécurité qui viennent avec votre arme à feu avant l'assemblage de votre nouvelle lampe TSM.

- Toujours présumer que chaque arme à feu soit chargée et traiter cette arme à feu comme telle.

- Ne jamais diriger une arme à feu sur un objet dont vous ne voulez pas détruire.

- Ne jamais réparer votre arme à feu ou votre lampe TSM lorsqu'elle est montée sur l'arme sans premièrement activer la sûreté (s'il y a lieu), enlever le chargeur, ouvrir l'arme et vérifi er visuellement et manuellement pour vous assurer qu'il n'y aucune munition dans l'arme à feu.

Avant d'attacher, inspecter ou entretenir la LAMPE TSM

AVERTISSEMENT: IL EST IMPORTANT QUE DES MESURES DE SÉCURITÉ SOIENT PRISES EN TOUT TEMPS LORS DE LA MANIPULATION D'UNE ARME À FEU.

- Enclencher la sécurité de l'arme à feu (s'il y a lieu).

- Enlever le chargeur de l'arme à feu (s'il y a lieu).

- Ouvrir l'arme et vérifi er visuellement et manuellement la chambre pour vous assurer qu'elle soit vide.

- Garder le canon de l'arme pointé dans une direction sûre en tout temps et ne jamais placer votre main devant la bouche de l'arme.

Installation de la LAMPE sur l'arme à FEU

AVERTISSEMENT: SUIVEZ TOUTES LES MESURES DE SÉCURITÉ LORS DE LA MANIPULATION DES ARMES À FEU.

- Desserrez les 3 vis du boîtier d'éclairage extérieur à l'aide de l'outil fourni jusqu'à ce que les deux moitiés se séparent. Il n'est pas nécessaire de retirer complètement les vis.

- Séparez les deux moitiés du boîtier extérieur tout en maintenant le module intérieur en place. Il est préférable de tenir le module interne avec le côté qui a les vis et de le maintenir pour que les vis ne tombent pas.

- Tout en tenant le pistolet dans une main, placez la moitié vide sous le pontet, puis placez le côté qui contient le module (avec des vis sur le dessus) sur le pontet. Maintenez fermement les deux côtés ensemble tout en démarrant les vis.

- Serrez les 3 vis tout en maintenant une pression des deux côtés. Inspectez les espaces et continuez à resserrer jusqu'à ce qu'ils soient complètement fermés.

Scanner pour la vidéo d'instruction de montage

https://youtu. be/z96Xfcf0UEc

Instructions de verrouillage à combinaison

Assurez la sûreté et la sécurité de votre arme avant de charger la lumière en installant le verrou de pistolet inclus avec l'achat de ce produit.

Changer la combinaison réglée en usine

- La combinaison réglée en usine est 0-0-0. Commencez par régler les cadrans sur 0-0-0 le long des marques de tiret sur la serrure.

- Insérez l'extrémité libre du câble dans le verrou.

- Utilisez un stylo à bille ou un autre instrument pointu pour appuyer et maintenir le bouton de réinitialisation situé au bas de la serrure.

- Tout en maintenant le bouton de réinitialisation enfoncé, tournez les cadrans sur la nouvelle combinaison à 3 chiffres de votre choix.

• Notez la combinaison à 3 chiffres.

- Relâchez le bouton de réinitialisation.

- Testez le verrou en tournant les cadrans vers la nouvelle combinaison. Appuyez sur le bouton de déverrouillage du câble situé sur le côté du verrou pour libérer l'extrémité libre du câble.

- La nouvelle combinaison est correctement défi nie si le câble se libère.

Charger la LAMPE

INSTALLEZ JAMAIS LE VERROU DU PONTET SUR UNE ARME CHARGÉE.

Charger complètement la lampe avant la première utilisation ou si la pile est neuve ou n'a pas été utilisée pendant plusieurs mois. Pour de meilleurs résultats, charger la lampe lorsque le faisceau de lumière commence à faiblir.

- Utilisez uniquement la batterie rechargeable et le MAGMATE™ câble Nightstick fournis.

• Connectez le MAGMATE câble à une source d'alimentation avec un connecteur USB. Fixez l'extrémité magnétique au port de charge situé sur la lumière.
• L'extrémité USB du câble comprend un indicateur d'état de charge LED. Le voyant DEL demeure rouge jusqu'à ce que la pile soit complètement chargée. Lorsque le chargement est complété, le voyant DEL passe au vert.
• La durée totale d'une charge complète de la lampe varie selon la charge restante dans le bloc-piles.

Sécurité pour LAMPE TORCHE montée sur ARME

• Nightstick recommande que la lampe TSM soit uniquement activée avec la main qui n'est pas sur la détente (main d'appui) en utilisant une prise à deux mains et avec le doigt utilisé pour la détente complètement à l'extérieur du pontet s'il y a lieu.
• Pratiquer rigoureusement (en utilisant des conditions d'entraînement sécuritaires) avec la lampe TSM et une arme à feu déchargée avant l'utilisation de l'arme.

Fonctionnement

Les commutateurs latéraux gauche et droit fonctionnent de manière indépendante.

- Activer / désactiver: Appuyez et relâchez.

- Momentané allumé: maintenez la touche enfoncée pendant 0,5 seconde ou plus, relâchez-la pour l'éteindre.

Modèles Laser : Selon le mode programmé sélectionné par l'utilisateur, l'activation de l'interrupteur activera soit 1) la lumière blanche uniquement, 2) le laser vert uniquement ou 3) la lumière blanche et le laser vert.

Programmer les paramètres sélectionnables par l'utilisateur (modèles LASER)

En maintenant enfoncé l'interrupteur latéral gauche ou droit, appuyer et relâcher l'interrupteur opposé pour parcourir les modes : 1) lumière blanche uniquement, 2) laser vert uniquement ou 3) lumière blanche et laser vert.

• Parcourir chaque mode en maintenant enfoncé un interrupteur tout en appuyant et en relâchant l'interrupteur latéral opposé.
• Lorsque le mode souhaité est sélectionné, relâcher l'interrunteur et la lumière retable dans le mode sélectionné.

Ajustement BRUT

• Déterminez la distance à laquelle vous souhaitez que le laser et la balle se croisent (distance zéro). Nous recommandons de 5 à 20 mètres.
• Tenez l'arme de poing et alignez correctement les viseurs avant et arrière sur cette distance.
• Utilisez l'outil fourni pour tourner les vis de dérive (latérale) et d'élévation (inférieure) pour régler le laser jusqu'à ce qu'il soit aligné avec le haut du viseur avant.

Réglage précis

• Au champ de tir, affinez le point de visée pour qu'il corresponde au point d'impact à la distance souhaitée.
• Utilisez l'outil incluse et les flèches directionnelles pour affi ner davantage la dérive et l'élévation en déplaçant le point d'impact.

Consignes de sécurité générales

• NE PAS UTILISER AU-DESSUS DES EMPLACEMENTS DANGEREUX.
• NE PAS utiliser dans une atmosphère explosive, près des liquides inflammables, ou lorsque des lampes antidéfl agrantes sont requises.
• NE PAS utiliser à proximité de véhicules ou équipements où il y a risque de liquides infl ammables entrant en contact avec la lampe de poche.
• NE PAS exposer les piles dans l'eau ou l'eau salée, ou permettre aux piles d'être mouillées.
• NE PAS entreposer les piles avec des objets métalliques qui risquent de causer un court-circuit.
• Cesser immédiatement d'utiliser les piles si elles émettent une odeur inhabituelle, sont chaudes, changent de couleur, de forme ou elles ont une apparence anormale. • Garder hors de la portée des enfants

Rayonnement LASER (modèles LASER)

ATTENTION : L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux/celles spécifiées dans le présent document peut entraîner une exposition à des rayonnements dangereux.

AVERTISSEMENT : Puissance maximale de rayonnement laser mesurée à 3,33 MW. Éviter l'exposition directe des yeux. Ne pas fi xer le faisceau. Ne pas allumer la lumière en regardant directement dans la lunette.

LE TSM N'EST PAS DESTINÉ À ÊTRE RÉPARÉ. VEUILLEZ CONTACTER LE SERVICE À LA CLIENTÈLE DE BAYCO SI LE PRODUIT NE FONCTIONNE PAS CORRECTEMENT. VOIR LA SECTION « GARANTIE » POUR PLUS D'INFORMATIONS.

Les étiquettes d'avertissement d'ouverture et de laser de classe IIIa sont situées au bas et à l'arrière de la lumière comme illustré ci-dessus.

Contrôles d'exportation

L'exportation de ce produit est limitée par le Département du commerce des États-Unis en tant que produit contrôlé ECCN 0A504. f. La revente et la réexportation subséquentes de ce produit sont soumises aux réglementations d'exportation des États-Unis (EAR).

Garantie à VIE limitée

Bayco Products, Inc. garantit que ce produit est exempt de défauts de matériaux et de fabrication à l'acheteur original durant toute sa vie. La garantie à vie limitée inclut les DEL, les boîtiers et les lentilles. Les batteries rechargeables, les chargeurs, les interrupteurs, les électroniques et les accessoires compris sont garantis pour une période de deux ans avec une preuve d'achat. L'usure normal et les défaillances qui sont causés par des accidents, une mauvaise utilisation, un abus, une installation défectueuse et un système d'éclairage endommagé sont exclus.

Ce produit sera réparé ou remplacé si nous déterminons qu'il est défectueux. Ceci est la seule garantie explicite ou implicite, y compris toute garantie de qualité marchande ou d'adéquation à un usage particulier.

Pour une copie détaillée de la garantie, vous rendre sur le site www. baycoproducts. com/nightstick-product-support/warranties. Gardez ce reçu comme preuve d'achat.

Bayco Products, Inc. • 640 South Sanden Blvd. • Wylie, TX 75098 • 1-800-233-2155 • 1-469-326-9400 • www. nightstick. com INS-TSM-Series_LG-22

Bayco Products, Inc. • 640 South Sanden Blvd. • Wylie, TX 75098 • 1-800-233-2155 • 1-469-326-9400 • www. nightstick. com INS-TSM-Series_LG-22

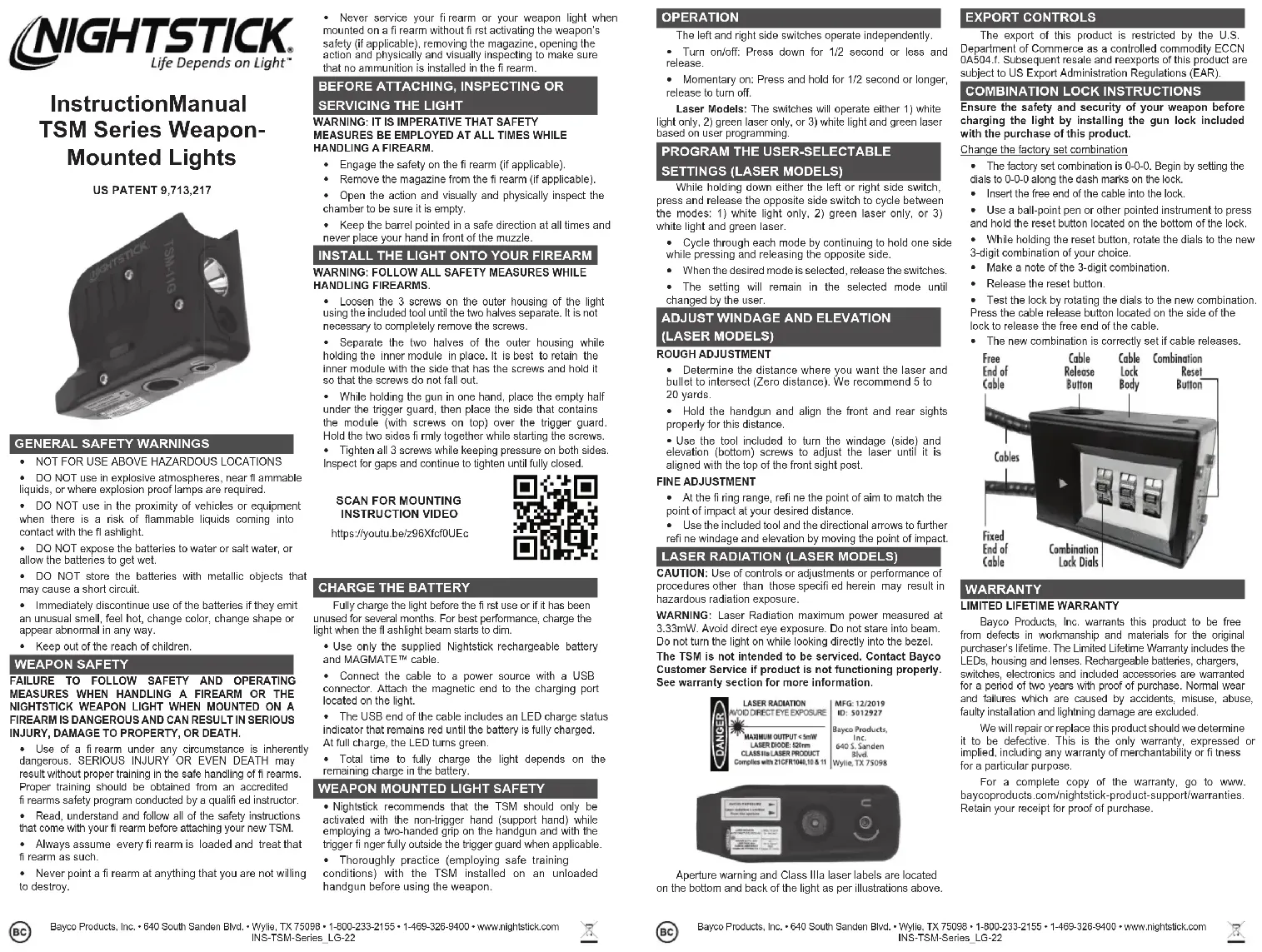

Manual de Instrucciones TSM Series Weapon-Mounted Light
