LK75C - Machine à glace LG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LK75C LG au format PDF.
| Type de produit | Kit de machine à glaçons automatique pour réfrigérateur |
| Marque | LG |
| Modèle | LK75C |
| Production de glace | 8 glaçons par cycle, 64 à 128 glaçons par 24 heures |
| Pression d'eau recommandée | 20 - 120 psi (138 - 827 kPa) |
| Température de congélation recommandée | 0 °F (-18 °C) |
| Délai avant première production | 12 à 24 heures après installation |
| Installation | À l'intérieur du compartiment congélateur, nécessite raccordement à l'arrivée d'eau |
| Alimentation | Via le réfrigérateur (branchement électrique interne) |
| Fonctions principales | Production automatique de glaçons, arrêt automatique quand le bac est plein |
| Entretien | Nettoyer le bac à glaçons régulièrement ; mettre hors tension lors d'absence prolongée |
| Sécurité | Ne pas toucher les pièces mobiles ; débrancher avant toute intervention |
| Pièces détachées et réparabilité | Pièces de rechange disponibles via service LG ; garantie 1 an pièces et main-d'œuvre |
| Informations générales | Notice d'utilisation et d'installation fournie ; temps d'installation 20-60 minutes |
FOIRE AUX QUESTIONS - LK75C LG
Questions des utilisateurs sur LK75C LG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à glace au format PDF gratuitement ! Retrouvez votre notice LK75C - LG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LK75C de la marque LG.
MODE D'EMPLOI LK75C LG
EGVO400069 12/04/2024
Veuillez lire ce manuel en entier avant de mettre
en marche l'unité et conservez-le à la portée de
la main pour consulter à tout moment.
MODELES: LRTLS2403, LTCS20120, LTCS20020, LTCS20040
www. lg. com
Copyright © 2021-2024 LG Electronics Inc. Tous droits réservés.
Warranty 3
Consignes de sécurité importantes 18
Avant de commencer 19
Remplacement de la machine à glaçons 19
Introduction à la Machine à Glacons 20
Automatique

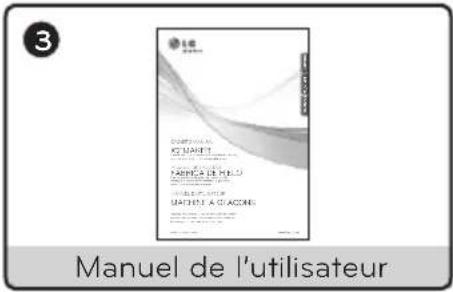

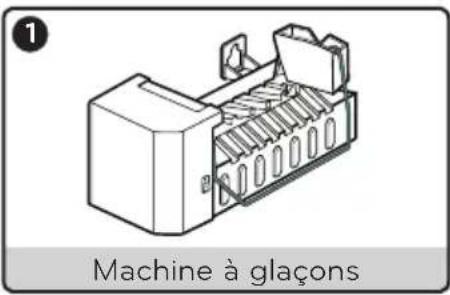

Contenu de la Trousse 21
Installation de la Machine à Glaceons 22 - 23
Avant de commencer 22
Outils nécessaires 22
Consignes d'installation 22-23
Installation du robinet d'eau 24-26
Avant de commencer 24
Outils nécessaires 24
Consignes d'installation 25-26
Installation du tube de remplissage 27
Avant de commencer 27
Outils nécessaires 27
Consignes d'installation 27
Entretien 28
Quand mettre la machine à glaçons 28 hors tension
Sons normaux que vous risquez d'entendre
Quand vous partez en vacances 28
Guide de dépannage 29
Garantie limitee du refrigerateur LG - CANADA
GARANTIE: Si votre Machine à glaçons s'avère être défectueuse en raison d'un défaut de matériel ou de fabrication, lors d'une utilisation correcte à domicile, pendant la période de garantie spécifiée ci-après, LG Electronics réparera ou remplacera le produit sur réception de la preuve d'achat d'origine fournie par le détaillant. Cette garantie est valable uniquement pour l'acheteur original du produit et s'applique uniquement aux produits distribués au Canada par LG Electronics Canada ou par un distributeur canadien autorisé.
LG Machine à glaçons période de garantie
| PÉRIODE DE GARANTIE : (Remarque : Si la date d'achat d'origine ne peut pas'être vérifié, la garantie débutera quatre vingt dix (90) jours à partir de la date de fabrication de la machine à gaçons). | ||
| Produit Pièces Main-d'oeuvre | ||
| Machine à gaçons Un (1) an Un (1) an [Le service à domicile] | ||
Les produits et les pièces de remplacement sont garantis pour la portion restante de la période de garantie originale ou pour quatre-vingt-dix (90) jours. Les produits et les pièces de remplacement peuvent être neufs ou reconditionnés. Le centre de service autorisé par LG Electronics garantit les réparations pendant trente (30) jours.
LA RESPONSABILITÉ DE LG CANADA SE LIMITE À LA GARANTIE CI-DESSUS, SAUF TEL QU'IL EST EXPlicitÉMENT INDIQUÉ CI-DESSUS, LG CANADA NE FOURNIT AUCUNE AUTRE GARANTIE ET REJETTE TOUTES LES AUTRES GARANTIES ET CONDITIONS EXPLICITES OU IMPLICITES À L'EGARD DU PRODUIT, CE QUI INCLUT, SANS TOUTEFOIS S'Y LIMITER, Toute GARANTIE ET CONDITION IMPLICITÉ DE QUALITE MARCHANDE OU DE CONVENANCE À UN USAGEPARTICULIER ET AUCUNE DÉCLARATION NE LIERA LG CANADA. LG CANADA N'AUTORISE PERSONNE À CRÉER NI À ASSUMER AUCUNE AUTRE PROVISION POUR GARANTS EN RELATIONCE AVEC CE PRODUIT. SI UNE GARANTIE OU CONDITION IMPLICITÉ EST REQUISE PAR LA LOI, SA PÉRIODE SE LIMITE À CELLE DE LA GARANTIE EXPLICITE SUSMENTIONnée. LG CANADA, LE FABRICANT ET LE DISTRIBUTEUR NE POURRONT ÉTRE TENUS RESPONSABLES D'AUCUN DOMMAGE ACCESSION, CONSÉCUTIF, SPÉCIAL, DIRECT OU INDIRECT, D'AUCINE PERTE D'ACHALANDAGE OU DE PROFITS, D'AUCUN DOMMAGE PUNITIF, EXEMPLAIRE OU AUTRE DIRECTEMENT OU INDIRECTEMENT ATTRIBUABLE À TOUTE VIOLATION CONTRACTUELLE, FONDAMENTALE OU AUTRE, OU À UNE ACTION, UNE OMISSION, UN DÉLIT OU TOUTE AUTRE CHOSE.
La présente garantie vous confère des droits légaux spécifiques. Vous pourriez disposer d'autres droits, suivant les lois provinciales applicables. Toute clause de la présente garantie qui invalide ou modifie une condition ou garantie implicite aux termes d'une loi provinciale est dissociable si elle entre en conflit avec la loi provinciale, et ce, sans affecter les autres clauses de la garantie.
La presente garantie limitee NE COUVRE PAS ce qui SUIT:
- Un appel de service pour livrer, ramasser ou installer le produit ; renseigner un client sur le fonctionnement du produit ; réparer ou remplacer des fusibles ou rectifier le câblage ; ou corriger une réparation ou installation non autorisée.
- La défaillance du produit durante une panne ou interruption de courant ou en raison d'un service électrique inadéquat.
- Des dommages occasionnés par la fuite ou le bris de conduites d'eau, le gel de conduites d'eau, des tuyaux de drainage restreints, une alimentation en eau inadéquate ou interrompue ou une alimentation en air inadéquate.
- Des dommages attribuables à l'utilisation du produit dans une atmosphère corrosive ou contraire aux instructions spécifiées dans le manuel d'utilisation du produit.
- Des dommages au produit causés par un accident, des animaux nuisibles ou des vermines, la foudre, le vent, un incendie, une inondation ou une catastrophe naturelle.
- Les dommages attribuables à une mauvaise utilisation, une utilisation abusive ou à une installation, une réparation ou un entretien inapproprié du produit. Les réparations inappropriées incluent l'utilisation de pièces ni approuvées ni commandées par LG Canada.
- La dépréciation ou la défaillance du produit causée par une modification ou un changement non autorisé ou une utilisation autre que celle prévue, ou résultat d'une fuite d'eau occasionnée par une mauvaise installation.
- La dépréciation ou la défaillance du produit causée par un courant ou un voltage électrique incorrect, une utilisation commerciale ou industrielle, ou l'utilisation d'accessoires, déléments ou de produits nettoyants non approuvés par LG Canada.
- Les dommages causés par le transport et la manipulation, notamment les égratignures, les bosses, les écaillures et / ou tout autre dommage à la finition du produit, à moins que ces dommages ne soient attribuables à des défauts de matériel ou de fabrication et qu'ils ne soient signalés dans un délai d'une (1) semaine de la livraison.
- Des dommages ou des pièces manquantes à tout produit exposé, déballé, soldé ou remis à neuf.
- Des produits dont le numéro de série original a été retiré, modifié ou ne peut être facilement déterminé. Le mode et le numéro de série, ainsi que le reçu de vente original du détaillant, sont requis pour valider la garantie.
- L'augmentation des coûts et de la consommation des services publics.
- Le remplacement de toute pièce non durable.
- Les réparations requises si le produit ne sert pas à une utilisation domestique normale et habituelle (y compris, sans toutefois s'y limiter, une utilisation commerciale, dans un bureau ou un centre récréatif) ou est utilisé contrairement aux instructions spécifiées dans le manuel d'utilisation du produit.
- Les coûts associés à l'enlèvement du produit de votre résidence aux fins de réparation.
- L'enlèvement et la réinstallation du produit, s'il est installé à un endroit inaccessible ou contrairement aux instructions publiées, y compris dans le manuel d'utilisation et le manuel d'installation du produit.
- Les accessoires du produit, tels que les balconnets, les tiroirs, les poignées, les tablettes, etc. Sont également exclues les pièces non inclues initialement avec le produit.
Tous les coûts associés aux circonstances exclues ci-dessus seront assumés par le consommateur.
Pour obtenir tous les détails sur la garantie et accéder au service à la clientèle, téléphonez-nous ou visitez notre site Web:
Composez le 1-888-542-2623 (24 h sur 24, 365 jours par année) et sélectionnez l'option de menu appropriée, ou visitez notre site Web au: http://www/lg.com
Écrivez vos renseignements de garantie ci-dessous: Renseignements sur l'enregistrement du produit:
Modèle: Numéro de série: Date d'achat:
Consignes de sécurité importantes
Veuillez lire et respecter les messages de sécurité inclus dans ce guide.
Symbole d'alerte. Il indique un message de sécurité concernant les risques relatifs à l'endommagement du produit, aux blessures ou à la mort. Tous les messages de sécurité sont dotés de ce symbole et d'un mot (DANGER, AVERTISSEMENT, ATTENTION).
DANGER
Risque de blessures ou de mort si les graves instructions ne sont pas suivies correctement.
Avertissement
Risque de blessures graves ou de mort si les instructions ne sont pas suivies correctement.
Attention
Risque imminent qui peut causer des dommages au produit ou des blessures mineures.
Tous les messages de sécurité identifient les risques de blessure ou d'endommagement du produit si les instructions ne sont pas suivies correctement, et la manière de les réduire.
IMPORTANT: Veuillez lire toutes les instructions avant d'utiliser l'appareil.
Pour réduire le risque d'incendie, de choc électrique ou de blessure au moment d'utiliser ce produit, il faut suivre les précautions de base:
- Ne jamais débrancher le réfrigérateur en tirant sur le cordon d'alimentation. Toujours saisir fermement la fiche et tirer de la prise.
- Au moment de déplacer le réfrigérateur du mur, faire attention à ne pas endommager le cordon d'alimentation.
- N'abimez pas la ligne de l'eau.
- Éloigner les doigts des zones de pincement : le dégagement entre les portes et le boîtier est mince. Faire attention en fermant les portes si des enfants sont à proximité.
- Débrancher le réfrigérateur avant le nettoyage ou toute réparation.
REMARQUE: Nous recommandons fortement que tout service soit effectué par un individu qualifié.
- Le réfrigérateur doit être positionné en sorte que la fiche d'alimentation soit accessible pour une déconnexion rapide en cas d'accident.
- Pour la sécurité, cet appareil doit être mis à la terre de façon adéquate. Faire vérifier la prise murale et le circuit par un électricien qualifié afin de s'assurer que la prise est correctement mise à la terre. Pour les réfrigérateurs dotés d'une machine à glaçons automatique, éviter tout contact avec les pièces mobiles du mécanisme de distribution ou avec les éléments chauffants. Ne pas placer les doigts ou les mains sur le mécanisme de fabrication de glaçons lorsque le réfrigerateur est branché.
Lire attentivement la totalité de cette notice avant la première utilisation. - IMPORTANT: Conservez ces instructions pour l'utilisation du réparateur local. - IMPORTANT: Respectez les codes et normes en vigueur. - À l'intention de l'installateur: Assurez-vous de donner ces instructions au consommateur. - À l'intention du Consommateur: Conservez ces instructions. - Niveau de compétence requis: Des connaissances minimales et basiques en mécanique et électricité sont requises pour l'installation de cet appareil. - Temps d'installation: 20~60 minutes - Le fabricant ne saurait être tenu pour responsable de la mauvaise utilisation de cet appareil. - Toute panne de l'appareil due à une utilisation inadéquate n'est pas couverte par la garantie.
Remplacement de la machine à glaçons
Il est important d'utiliser le robinet d'eau fourni dans la trousse, même si le réfrigérateur en a déjà un installé.
Le robinet d'eau précédent ne fournira pas un débit suffisant pour remplir la machine à glaçons correctement, ce qui pourrait l'endommager.
Risque de blessure
Éviter de toucher les parties mobiles. NE PAS introduire les doigts ou mécanismes de la machine pendant que le réfrigerateur est branché.
Un réfrigérateur installé récemment nécessite un délai de 12 à 24 heures avant de faire de la glace.
La machine à glaçons produit 8 glaçons par cycle, et de 64 à 128 glaçons sur une période de 24 heures. La quantité de glaçons produits peut varier en fonction de la température du compartiment à glaçons, de la température ambiante, de la fréquence d'ouverture des portes du réfrigérateur et d'autres conditions d'utilisation.
Si vous souhaitez utiliser le réfrigérateur sans y connecter l'approvisionnement en eau, mettez le commutateur de machine à glaçons à O (hors tension).
Lorsque le réfrigérateur a été connecté à l'approvisionnement en eau, réglez le commutateur à O (hors tension).
La machine à glace se remplira d'eau quand elle atteindra la bonne température. Un réfrigérateur nouvellement installé peut prendre 12 à 24 heures pour commencer à faire des glaçons. Jeter les premiers lots de glaçons pour permettre à la conduite d'eau de se dégager. Assurez-vous que rien n'interfère avec le mouvement du bras tateur. Lorsque le bac se remplit au niveau du bras tateur, la machine à glaçons arrête de produire des glaçons. Si les glaçons ne sont pas utilisés fréquemment, les valeurs glaçons deviennent nuageuses, au goût d'entrée et rétrécissant.
Avant de commencer
Lire attentivement les instructions avant de procéder à l'installation.
ATTENTION: Débrancher la prise murale du réfrigerateur avant de commencer.
1. METTRE la machine à glaçons hors tension
Placez l'interrupteur en position O (hors tension). Laissez la machine à glaçons hors tension jusqu'à ce que le réfrigérateur soit connecté à l'approvisionnement en eau afin de prévenir toute opération prématurée.

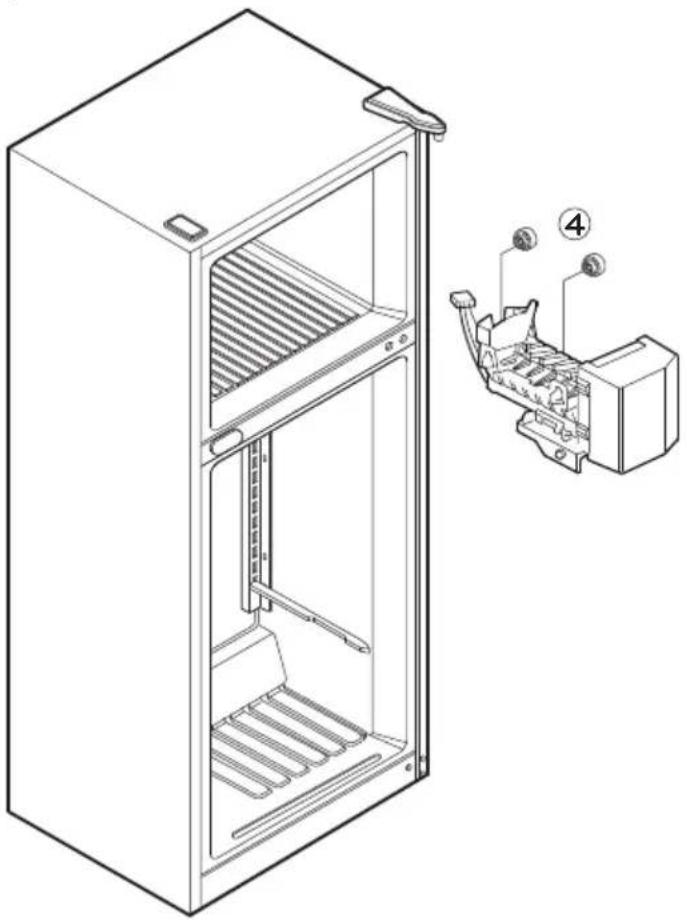

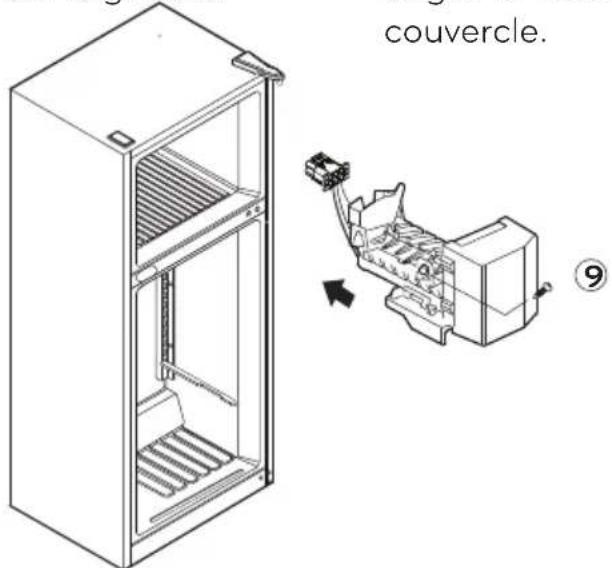

2. Installer la machine à glaçons
Avant d'installer la machine à glaçons, retirer l'étagère du congélateur.
Pour monter la machine à glaçons, placez les deux languettes 4 situées à l'arrière de la machine à glaçons dans les fentes situées au mur gauche du congélateur. Fixez la machine à glaçons au congélateur à l'aide des 2 vis de machine à glaçons.

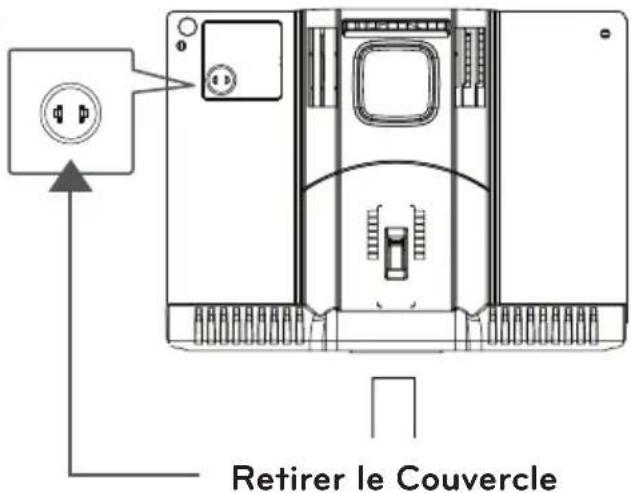

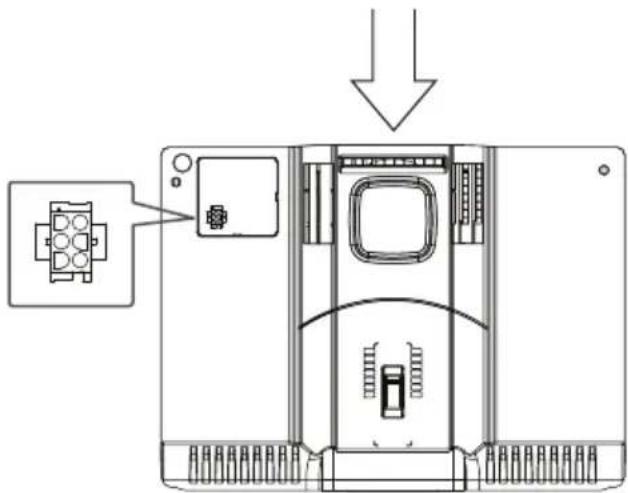

3. Brancher la machine à glaçons
Retirez le couvercle pour connecter la machine à glaçons au réfrigérateur.
pour libérer l'onglet sur la gauche
Etape AA : Apuyez pour libérer le droit onglet et relever le couvercle.
Branchez le faisceau électrique de la machine à glaçons au connecteur situé dans le mur du congélateur jusqu'à ce que vous entendiez un son de clic. REMARQUE: Fixez la machine à glaçons au congélateur en utilisant 1 vis de machine à glaçons ⑨.

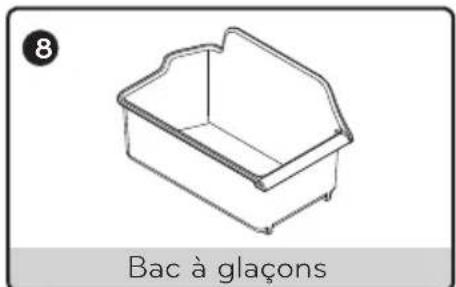

4. Installer le BAC à glaçons
Avant d'installer le bac à glaçons, installez l'étagère du congélateur.
Placez le bac à glaçons directement sous la machine à glaçons (vers la gauche et jusqu'à l'arrête de l'étagère sous la machine à glaçons). Assurez-vous que la machine à glaçons soit réglée en position O (hors tension).
Avant de commencer
Lire attentivement les instructions avant de procéder à l'installation.
ATTENTION: Débrancher la prise murale du réfrigérateur avant de commencer.

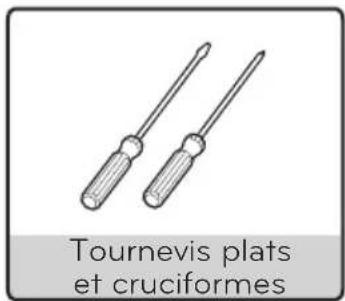

OUTILS nécessaires
Tournevis plats et cruciformes

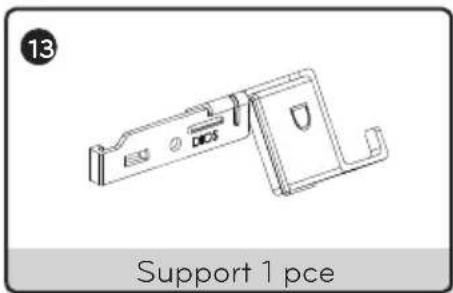

Remplacez le support (uniquement pour modèles au no. de série identifié "VN".)
Remarque: vérifie le no. de série sur l'équée à l'intérieur du compartiment congélaxon.
LG HOUSEHOLD REFRIGERATOR/REFRIGERATEUR MENAGERE
MODEL/MODELE:
Remarque: l'endos des modèles VN apparaît plat.
MR Type
Le modèle MR ne nécessite pas de remplacement.
Sautez cette étape.
VN Type
Le modèle VN nécessite le remplacement du support.
Suivez les étapes ci-dessous.
Installation du robinet d'eau
Desserrez la vis, retirez le support de l'assemblage de vanne et remplacez-le à l'assemblage de vanne à l'aide d'un tournevis cruciforme.

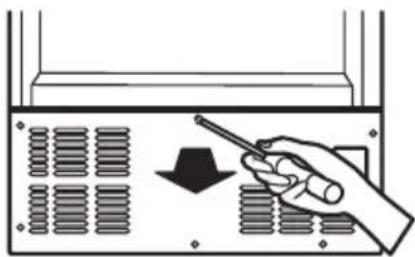

1. Retirez le panneau arrière
Enlevez le panneau arrière en utilisant un tournevis cruciforme.
Robinet d'eau
Faisant face au dos du réfrigérateur, repérez le connecteur pour le robinet d'eau en bas à droite. Branchez le robinet d'eau au connecteur du réfrigérateur.
connecteur de soupape
connecteur de coffret
direction de combinaison
3. FIXEZ le robinet d'eau
Fixez le robinet d'eau à l'endos du réfrigérateur en utilisant une vis à tête cruciforme ⑦.
REMARQUE: Assurez-vous que la connexion du tube de remplissage au robinet d'eau soit bien sécurisée.
4. Enlever le couvercle du TUBE de remplissage de la machine à glaçons
Retirer et jeter le couvercle d'ouverture du tube de remplissage de la machine à glaçons situé en haut à droite du réfrigérateur ; insérer le tube 6 de remplissage de la machine à glace dans l'ouverture jusqu'à ce qu'il s'arrête.
5. Fixation du TUBE de remplissage
Repérez les marques à l'arrière du boîtier où le tube ⑥ de remplissage sera installé. Placez les 5 vis ② sur les marques et appuyez-dessus avec le tournevis pour faire un petit trou. Fixez le tube de remplissage à l'aide du support ⑤ et d'une vis cruciforme.
6. Remettre le panneau arrière en PLACE
Fixez le panneau arrière à l'aide des vis retirées au préalable.
7. Robinet d'eau installé
Pour vous connecter à l'approvisionnement en eau domiciliaire, reportez-vous aux instructions d'installation de la conduite d'eau dans le mode d'emploi du réfrigérateur.
Une fois que la conduite d'eau domiciliaire est connectée et mise en marche, assurez-vous de placer le commutateur de la machine à glaçons à la position I (sous tension).
La machine à glaçons nécessitera de 12 à 24 heures pour que des glaçons soient produits.
Il est recommandé de jeter les premiers lots de glaçons avant d'utiliser un lot pour consommation.
Avant de commencer
Lire attentivement les instructions avant de procéder à l'installation.
ATTENTION: Débrancher la prise murale du réfrigérateur avant de commencer. Outils nécessaires
Consignes d'installation
(Appliquer uniquement pour le modèle; LRTLS2403*)
1. Enlever le couvercle du TUBEDE remplissage de la machine à glaçons
Retirer et jeter le couvercle d'ouverture du tube de remplissage de la machine à glaçons situé en haut à droite du réfrigérateur ; insérer le tube ⑫ de remplissage de la machine à glace dans l'ouverture jusqu'à ce qu'il s'arrête.
2. Fixation du TUBE de remplissage
Repérez les marques à l'arrière du boîtier 2 où le tube de remplissage sera installé. Placez les 5 vis sur les marques et appuyez-dessus avec le tournevis pour faire un petit trou. Fixez le tube de remplissage à l'aide du support et d'une vis cruciforme.
3. Fixation du TUBE de remplissage
Positionnez le connecteur 1 de tube tel qu'indiqué. Insérez le tube de la vanne d'eau (blanc) dans l'ouverture gauche A. Retirez ensuite la pince autour de l'ouverture droite B. Insérez le tube de remplissage de la machine à glaçons (noir) dans l'ouverture. Réinsérez la pince pour sécuriser le tube en place.
4. Installation du TUBE de remplissage
Insérez les tubes jusqu'à ce qu'une seule ligne directrice s'affiche. Tirez doucement pour vous assurer que le tube est bel et bien sécurisé.
ErroneCorrect
Quand METTRE la machine à glaçons hors tension, interrupeur en position "o"
- Quand vous retirez le bac à glaçons pour plus de quelques minutes.
- Si vous fermez l'approvisionnement en eau pour plusieurs heures.
- Si le réfrigérateur est placé hors d'usage pour plusieurs jours.
SONS normaux que vous risquez d'entendre
- Lors d'opération, vous risquez d'entendre un bourdonnement occasionnel provenant de l'arrière du réfrigérateur. Ceci est normal et se produit quand le robinet d'eau se met en marche pour emplir le moule à glaçons. Si le réfrigérateur n'est pas connecté en approvisionnement d'eau, ce bruit se produit quand même, ce qui pourrait endommager la machine à glaçons. Afin d'éviter tout dommage et bruits intempestifs, mettre le commutateur de la machine à glaçons en position O (hors tension).
- Vous risquez d'entendre occasionnellement le bruit de glaçons qui tombent dans le bac à glaçons et le son de l'eau qui coule quand la machine se remplit.
Quand vous PARTEZ en vacances
Mettre la machine à gazons en position O (hors tension) et fermez l'approvisionnement en eau. Si vous pensez que la température ambiantepuisse descendre sous le point de congélation (0 °C), faites drainer vos canalisations d'eau par un plombier professionnel afin d'éviter une inondation due à la rupture des conduites et connexions d'eau.
La machine à glaçons NE fonctionne PAS
Vérifiez si...
Alors...
| L'interrupteur est en position O ( ).éteint | Mettre l'interrupteur sur la position I (on). |
| Le système d'arrivée d'eau est éteint ou déconnecté. | Voir Conditions de canalisation d'eau. |
| La partie congélateur n'est pas trop chaude. | Après l'instruction de la machine à gaçons, attendre 24 heures pour que le congélateur atteigne sa température de fonctionnement. La température recommends est de O°F (-18°C). |
| Les gaçons sont empilés et éteignent la machine à gaçons. | Niveler les gaçons à la main. |
Les glaçons produits par la machine sont TROP PETITS
Vérifiez si...
Alors....
| Vérifier si l'arrivée d'eau est fermée et si la pression est suffisante. | Vérifier la pression. La pression recommandée est de 20 - 120 psi (138 - 827 kPa). |
Les glaçons se fortment TROP lentement
Vérifiez si...
Alors...
| Les portes sont restées ouvertes. | Fermez les portes correctement. |
| Le thermostat est régle trop chaud. | Se référer au Manuel d'Utilisateur du réfrigérateur pour un réglage ajustat de la température. |
Les glaçons ont mauvais goût ou sentent mauvais
Vérifiez si...
Alors...
| Le bac à glacons doit être nettoyé. | Vider et bien laver le bac à glacons. |
| Les goûts/odeurs des alimentés se transmettent aux glacons. | Couvir ou emballer les alimentés afin d'éviter la transmission des odeurs. |
| L'intérieur du réfrigérateur a besoin d'être nettoyé. | Se référer au Manuel d'Utilisateur du réfrigérateur, dans la section nettoyage, voir les astuces de nettoyage. |
Life's Good
Centre d'information pour clientèle LG
Centre d'appels pour clientèle LG
1-800-243-0000
USA, Utilisateur Consommateur
1-888-865-3026
USA, Commercial User
1-888-542-2623
CANADA
Enregistrez votre produit en ligne!
www. lg. com
