| Type de produit | Carte d'acquisition et de lecture vidéo/audio PCI Express |
| Marque | Blackmagic Design |
| Modèle | DeckLink Studio 4K |
| Dimensions (approx.) | Carte PCIe pleine hauteur : 111,15 x 167,64 mm |
| Poids (approx.) | Environ 200 g |
| Alimentation | Via le bus PCI Express (75 W max) |
| Connecteurs vidéo | 1 entrée SDI, 1 sortie SDI, 1 entrée/sortie HDMI, 1 entrée composante (Y/Pb/Pr), 1 sortie composante, 1 entrée composite, 1 sortie composite, 1 entrée S-Video, 1 sortie S-Video |
| Connecteurs audio | Entrée/sortie AES/EBU (sur BNC), entrée/sortie analogique XLR (2 canaux), entrée LTC (BNC) |
| Normes vidéo supportées | SD, HD jusqu'à 1080p60, 2K, Ultra HD 4K (3840x2160p jusqu'à 30 ips) |
| Formats audio | PCM 48 kHz, 16/24 bits, 2 à 8 canaux (selon connexion) |
| Fonctions principales | Capture et lecture vidéo non compressée 10 bits, conversion ascendante/descendante/croisée en temps réel, contrôle de périphérique RS-422, génération timecode LTC, support 3D stéréoscopique |
| Logiciel inclus | Desktop Video (pilotes, Media Express, Disk Speed Test, plug-ins pour Adobe, Apple, Avid, Autodesk) |
| Température de fonctionnement | 0°C à 40°C |
| Humidité de fonctionnement | 20% à 80% HR (sans condensation) |
| Entretien et nettoyage | Débrancher l'ordinateur avant tout nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants. |
| Sécurité | Ne pas ouvrir le boîtier (risque de choc électrique). Ne pas exposer à l'humidité. Débrancher avant manipulation. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Contacter le support Blackmagic Design pour tout service après-vente. |
| Informations générales | Garantie limitée de 36 mois (sauf connecteurs, câbles, ventilateurs : 12 mois). Compatible Mac OS X, Windows 64 bits, Linux. |
| Configuration système minimale | 4 Go RAM, port PCIe x4 ou plus rapide, disque de stockage rapide (RAID recommandé pour 4K) |
| Consommation électrique | ~15 W (typique) |
FOIRE AUX QUESTIONS - DeckLink Studio 4K Blackmagic Design
Comment installer la carte DeckLink Studio 4K dans mon ordinateur ?
Éteignez l'ordinateur et débranchez-le. Insérez la carte dans un logement PCIe x4 ou supérieur. Fixez-la avec les vis fournies. Rebranchez et installez le logiciel Desktop Video depuis le site de Blackmagic Design.
Quels sont les connecteurs audio disponibles sur la carte ?
La carte dispose d'une entrée et sortie AES/EBU sur BNC, d'une entrée et sortie analogique XLR (2 canaux), et d'une entrée LTC (timecode) sur BNC. L'audio peut également être embeddée via les connexions SDI ou HDMI.
Puis-je capturer de la vidéo 4K avec cette carte ?
Oui, la DeckLink Studio 4K supporte la capture et la lecture Ultra HD 4K (3840x2160) jusqu'à 30 ips via SDI. Notez que le débit nécessite un disque de stockage très rapide (RAID recommandé).

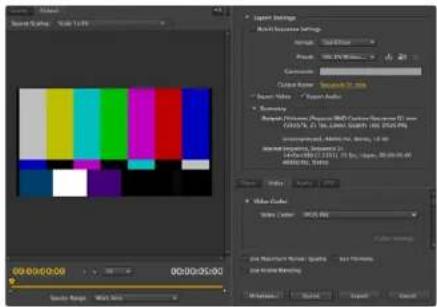

Comment configurer l'audio pour une utilisation avec Adobe Premiere Pro ?
Dans les préférences de Desktop Video, sélectionnez les connexions d'entrée/sortie audio appropriées. Dans Adobe Premiere Pro, allez dans Préférences > Lecture, choisissez Blackmagic Playback comme périphérique vidéo et Blackmagic Audio comme périphérique audio.
La carte nécessite-t-elle une alimentation externe ?
Non, la carte est alimentée directement par le bus PCI Express de l'ordinateur. Aucune connexion d'alimentation externe n'est nécessaire.
Puis-je utiliser la carte avec un logiciel Linux ?
Oui, Blackmagic Desktop Video est compatible avec Linux (distributions récentes, 32 ou 64 bits). Les pilotes sont disponibles sur le site de support. L'installation se fait via le gestionnaire de paquets ou en ligne de commande.

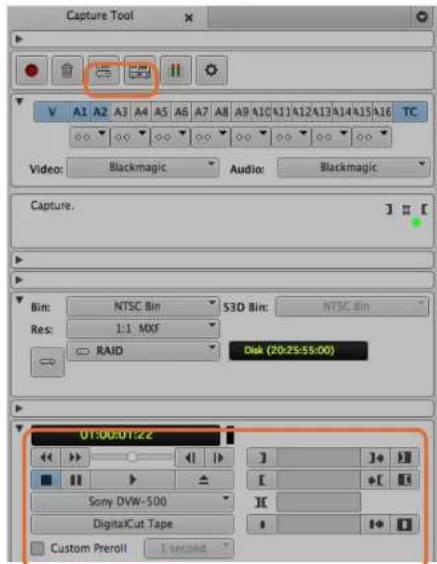

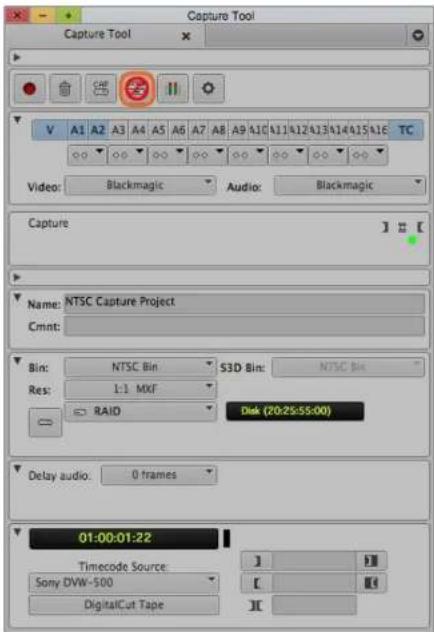

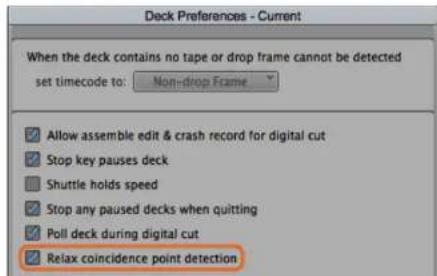

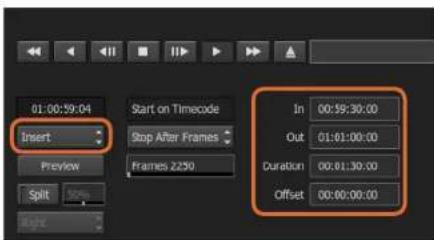

Comment connecter un magnétoscope pour le contrôle RS-422 ?
Utilisez un câble série RS-422 entre la carte et le magnétoscope. Dans le logiciel (Media Express ou votre NLE), configurez le contrôle de périphérique sur Blackmagic RS-422. Assurez-vous que le magnétoscope est en mode Remote.
Que faire si la vidéo en sortie est instable ou a des problèmes de synchronisation ?

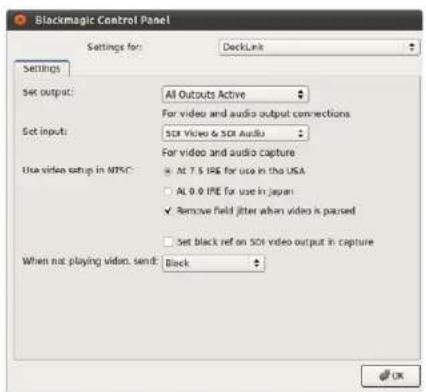

Vérifiez la connexion de référence (genlock) si elle est utilisée. Dans les préférences système Blackmagic, ajustez le curseur de synchronisation de la sortie de référence. Assurez-vous que les câbles sont correctement connectés et que le format vidéo est correct.
Comment mettre à jour le firmware de la carte ?
Après l'installation du dernier pilote Desktop Video, lors du redémarrage, une notification vous invitera à mettre à jour le firmware. Suivez les instructions. Sous Linux, utilisez la commande
BlackmagicFirmwareUpdater update avec l'ID de la carte.La carte prend-elle en charge l'audio embeddée sur HDMI ?
Oui, la carte peut recevoir et transmettre l'audio embeddée via HDMI. Dans les préférences système Blackmagic, vous pouvez sélectionner HDMI Video & HDMI Audio comme connexion d'entrée ou de sortie.
