Type de produit	Détecteur de mouvement universel filaire
Marque	Delta Dore
Modèle	Tyxal+ DU
Utilisation	Intérieur uniquement
Alimentation	Pile (type non spécifié, estimation pile alcaline 9V ou lithium 3V)
Dimensions (approx.)	80 × 80 × 30 mm
Poids (approx.)	100 g
Capteur	Filaire, longueur de câble max 2 m
Bornes de raccordement	AL (intrusion), AP (autoprotection), COM (commun)
Fonctions principales	Détection d'intrusion, autoprotection anti-sabotage, association avec système d'alarme
Modes de déclenchement	Paramétrables via le système d'alarme
Test de fonctionnement	Disponible, voir notice d'installation
Réinitialisation usine	Possible, procédure décrite dans la notice d'installation
Fixation	Au mur, avec vis fournies (V1, V2)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Arrêter l'alimentation avant toute intervention. Respecter les polarités de la pile.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer l'appareil.
Informations générales	Notice en français disponible en téléchargement. Garantie constructeur standard.

FOIRE AUX QUESTIONS - Tyxal+ DU DELTA DORE

Comment installer le détecteur Tyxal+ DU ?

Séparez les deux parties du boîtier, percez les trous D1 et D2, fixez le socle avec les vis V1 et V2. Placez l'émetteur à moins de 2 m du capteur filaire.

Quel type de pile utiliser et comment la changer ?

Utilisez une pile adaptée (type non précisé, généralement une pile alcaline 9V ou lithium 3V). Ouvrez le boîtier, insérez la pile en respectant les polarités, puis refermez.

Comment raccorder le détecteur à une alarme ?

Câblez les fils de détection d'intrusion sur les bornes AL et Com, et les fils d'autoprotection sur AP et Com. Pour un capteur technique, branchez-le sur AL et Com (AP non connecté).

Le détecteur peut-il être utilisé en extérieur ?

Non, le Tyxal+ DU est conçu uniquement pour une utilisation en intérieur.

Comment tester le fonctionnement ?

Consultez la notice d'installation du système d'alarme associé. Un test est généralement accessible via le panneau de contrôle.

Peut-on associer plusieurs détecteurs ?

Oui, vous pouvez associer plusieurs détecteurs Tyxal+ DU à un même système d'alarme, selon les capacités de ce dernier.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez la pile, les connexions filaires et la distance avec le capteur. Réinitialisez l'appareil via la procédure usine (voir notice d'installation).

Comment réinitialiser le détecteur aux paramètres d'usine ?

La procédure est décrite dans la notice d'installation du système. Généralement, maintenez un bouton pendant quelques secondes ou effectuez une manipulation spécifique.

Quelle est la portée du capteur filaire ?

La longueur du câble entre le capteur et l'émetteur ne doit pas dépasser 2 mètres.

Le détecteur possède-t-il une autoprotection ?

Oui, le Tyxal+ DU intègre une borne AP (autoprotection) qui détecte toute ouverture ou arrachement du boîtier.

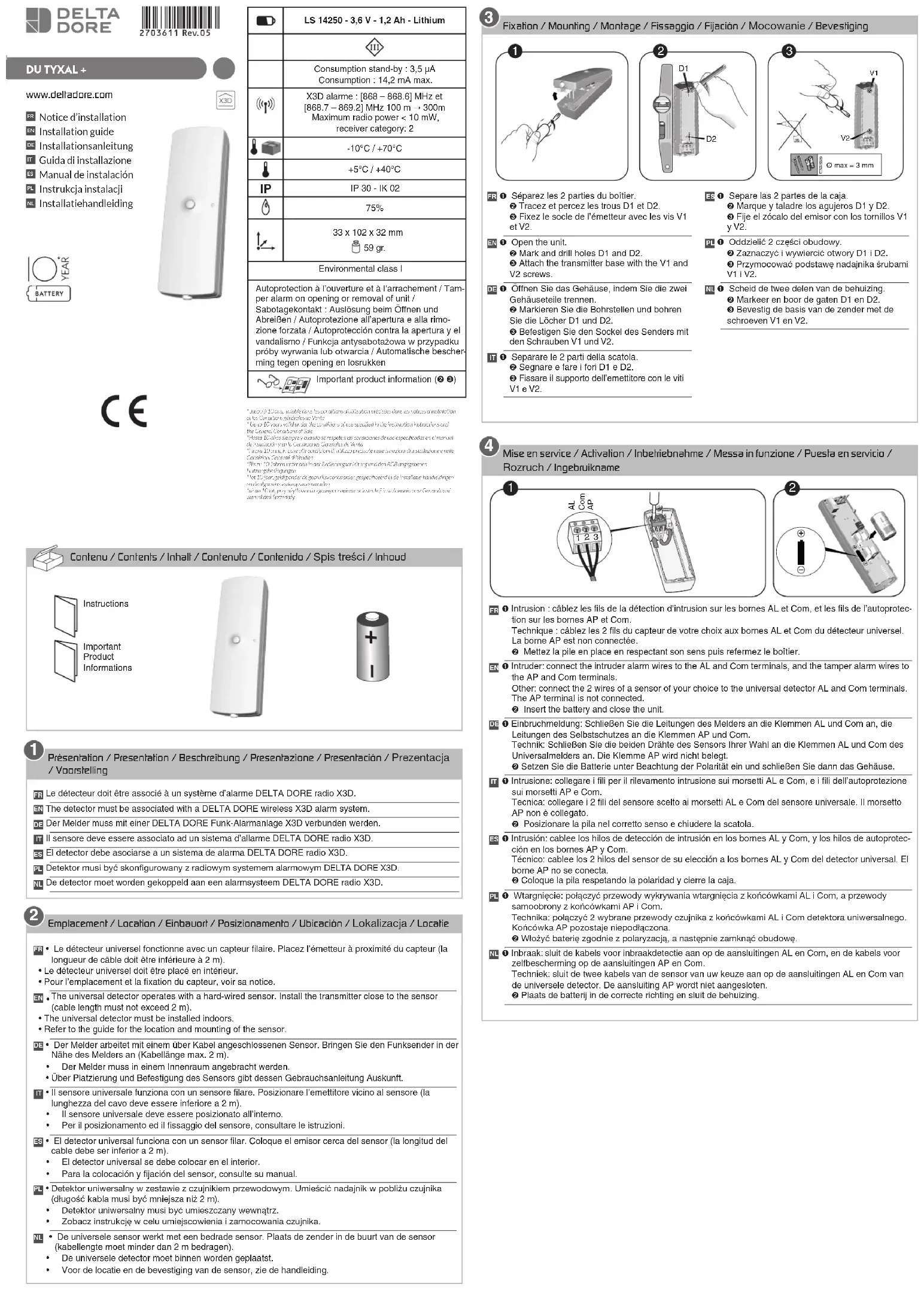

MODE D'EMPLOI Tyxal+ DU DELTA DORE

- Le détecteur universel fonctionne avec un capteur filaire. Placez l'émetteur à proximité du capteur (la longueur de câble doit être inférieure à 2 m).

- Le détecteur universel doit être placé en intérieur.

- Pour l'emplacement et la fixation du capteur, voir sa notice.

FR ① Séparez les 2 parties du boîtier.

② Tracez et percez les trous D1 et D2. ③ Fixez le socle de l'émetteur avec les vis V1 et V2.

EN ① Ouvrez l'unité.

FR ① Intrusion : câblez les fils de la détection d'intrusion sur les bornes AL et Com, et les fils de l'autoprotection sur les bornes AP et Com.

Technique : câblez les 2 fils du capteur de votre choix aux bornes AL et Com du détecteur universel. La borne AP est non connectée. ② Mettez la pile en place en respectant son sens puis refermez le boîtier.

FR - Association avec un système d'alarme - Choix du mode de déclenchement - Test - Retour à la configuration usine

Voir notice d'installation système
