| Type de produit | Détecteur de mouvement pour volet roulant, avec émetteur radio |
| Marque | Delta Dore |
| Modèle | Tyxal+ DVR |
| Alimentation | Pile (type non spécifié, estimation : pile lithium 3V CR123A) |
| Portée radio | Jusqu'à 100 m en champ libre (estimation) |
| Fréquence radio | 868 MHz (typique Delta Dore) |
| Type de détection | Détection de mouvement de la lame du volet roulant via cordelette et capteur filaire |
| Indicateur de batterie faible | Bip sonore à chaque détection lorsque la pile est usée |
| Compatibilité | Systèmes d'alarme Delta Dore, notamment avec clavier tactile CLT 8000 |
| Configuration | Via switchs SWA et SWB sur l'émetteur |
| Installation | Détecteur à placer dans le coffre du volet roulant (intérieur ou extérieur), émetteur en intérieur à proximité |
| Dimensions (émetteur) | Environ 60 x 40 x 20 mm (estimation) |
| Dimensions (détecteur) | Environ 30 x 20 x 10 mm (estimation) |
| Poids total | Environ 50 g (estimation) |
| Température de fonctionnement | 0 °C à 50 °C (estimation) |
| Entretien | Vérifier régulièrement l'état de la pile et la propreté du détecteur |
| Sécurité | Respecter les consignes d'installation pour éviter les frottements et cisaillements du fil |
| Réparabilité | Pièces détachées disponibles via service après-vente Delta Dore (estimation) |
| Garantie | 2 ans (estimation standard) |
FOIRE AUX QUESTIONS - Tyxal+ DVR DELTA DORE
Questions des utilisateurs sur Tyxal+ DVR DELTA DORE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice Tyxal+ DVR - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Tyxal+ DVR de la marque DELTA DORE.
MODE D'EMPLOI Tyxal+ DVR DELTA DORE

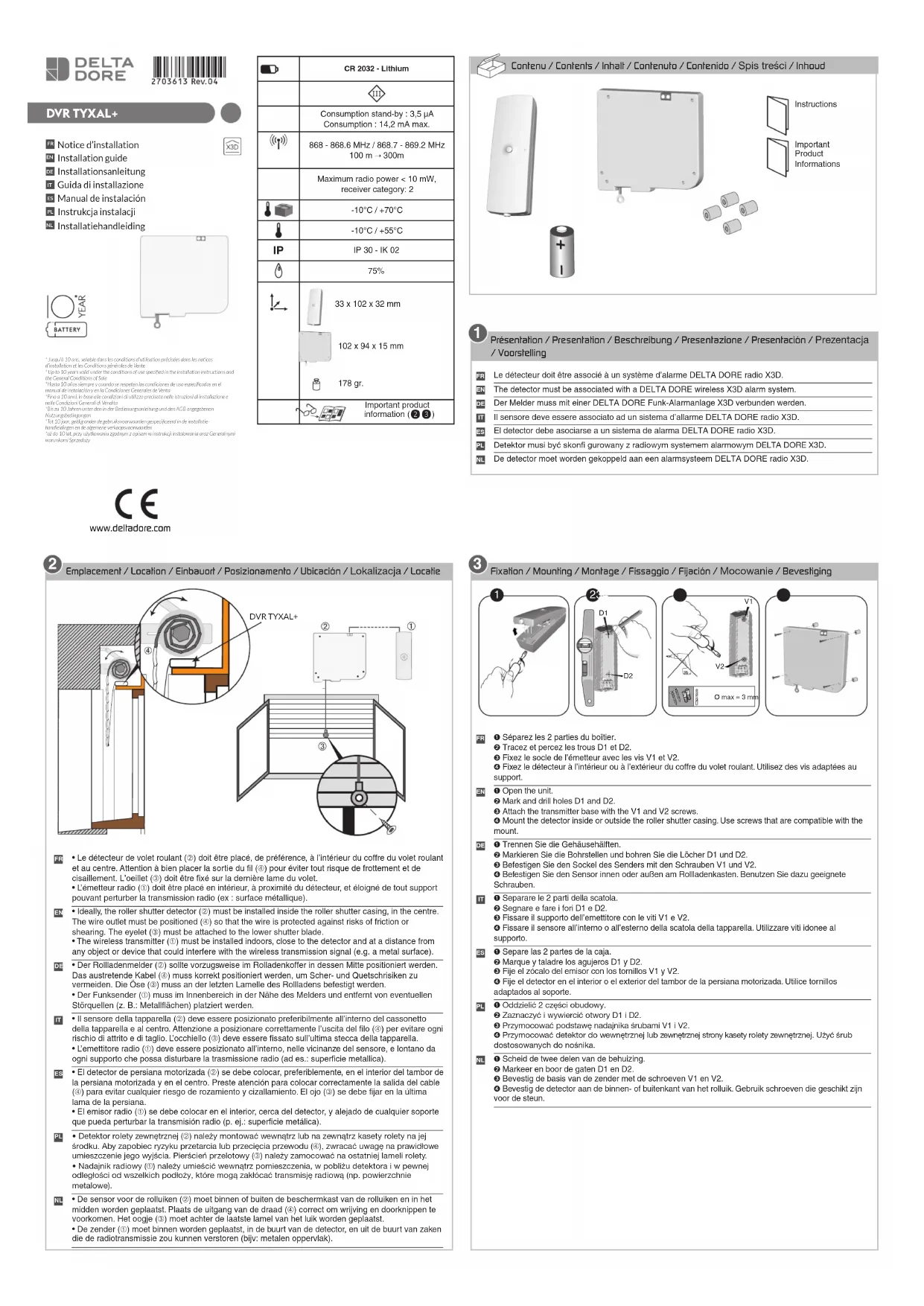

- Le détecteur de volet roulant (2) doit être placé, de préférence, à l'intérieur du coffre du volet roulant et au centre. Attention à bien placer la sortie du fil (4) pour éviter tout risque de frottement et de cisaillement. L'œillet (3) doit être fixé sur la dernière lame du volet.
- L'émetteur radio (①) doit être placé en intérieur, à proximité du détecteur, et éloigné de tout support pouvant perturber la transmission radio (ex : surface métallique).
FR ① Séparez les 2 parties du boîtier.
② Tracez et percez les trous D1 et D2. ③ Fixez le socle de l'émetteur avec les vis V1 et V2. ④ Fixez le détecteur à l'intérieur ou à l'extérieur du coffre du volet roulant. Utilisez des vis adaptées au support.
EN ① Ouvrez l'unité.
FR ① Raccordez le capteur (②) aux bornes AL et COM de l'émetteur radio (①). La borne AP est non connectée. Fixez la cosse de la cordelette (③) sur la dernière lame du volet. ② Mettez la pile en place en respectant son sens puis refermez le boîtier.
FR Les switchs SWA et SWB permettent de configurer le produit.
FR Si votre système d'alarme est équipé d'un clavier tactile CLT 8000, le switch SWB2 est ignoré car cette configuration est réalisée sur celui-ci.
| FR | • Association avec un système d'alarme• Choix du mode de déclenchement• Test• Retour à la configuration usine | Voir notice d'intallation système |
Le produit émet un bip à chaque détection, la pile est usée. Avant d'ouvrir le boîtier, la centrale doit être en mode Maintenance (voir notice d'installation système).
