Type de produit	Convertisseur de mesure électrique (tension alternative)
Marque	Camille Bauer
Modèle	Sineax U543
Entrée de mesure	Tension alternative 0-600 V, 50/60 Hz
Sortie de mesure	Courant continu 0-1/0-5/0-10/0-20 mA ou tension continue 0-1 à 0-10 V
Précision de base	Classe 0,5
Alimentation	Sans alimentation auxiliaire
Temps de réponse	≤ 300 ms
Température de fonctionnement	-10 à +55 °C
Montage	Sur rail « à chapeau » (EN 50022)
Consommation propre	1,2 à 2,0 VA (selon sortie)
Résistance extérieure maximale (sortie courant)	≤ 15 V / I_AN (kΩ)
Résistance extérieure minimale (sortie tension)	≥ 200 kΩ
Ajustage	Par potentiomètre, plage 0,9-1,1 Un
Degré d'encrassement	2
Catégorie de surtension	III (≤300 V) / II (>300 V)
Humidité relative annuelle	≤ 75%
Altitude maximale	2000 m
Utilisation	Intérieur uniquement
Entretien	Aucun entretien nécessaire
Sécurité	Lire les consignes de sécurité avant utilisation
Certifications	Lloyd's germanique, CSA, FCC classe A
Garantie	Toute intervention annule la garantie

FOIRE AUX QUESTIONS - Sineax U543 Camille Bauer

Comment brancher le convertisseur SINEAX U543 ?

Raccordez les lignes selon la plaquette signalétique. Assurez-vous que toutes les lignes soient hors tension lors du raccordement. Utilisez des câbles torsadés pour la sortie et éloignez-les des lignes de courant fort.

Quelle est la précision de l'appareil ?

La précision de base est de classe 0,5 selon la norme EN 60 688. L'influence de la température est de 0,2% / 10 K.

Quel type de sortie est disponible ?

L'appareil fournit une sortie en courant continu (0-1, 0-5, 0-10 ou 0-20 mA) ou en tension continue (0-1 à 0-10 V), selon le modèle.

L'appareil nécessite-t-il une alimentation externe ?

Non, le SINEAX U543 fonctionne sans alimentation auxiliaire. L'énergie nécessaire est tirée du signal d'entrée.

Comment installer l'appareil sur un rail DIN ?

Encliquetez le boîtier sur un rail « à chapeau » de 35 × 15 ou 35 × 7,5 mm (EN 50022). Voir la figure 1 du mode d'emploi.

Quelles sont les conditions environnementales d'utilisation ?

Température de fonctionnement -10 à +55 °C, humidité relative annuelle ≤ 75%, altitude max 2000 m. Utilisation en intérieur uniquement.

Comment ajuster la plage de mesure ?

Un potentiomètre permet d'ajuster la sensibilité sur une plage de 0,9 à 1,1 fois la valeur nominale de la tension d'entrée.

Quelles sont les précautions de sécurité à respecter ?

Lire impérativement le mode d'emploi. Ne pas ouvrir l'appareil (garantie annulée). Respecter les catégories de surtension (III ≤300V, II >300V) et le degré d'encrassement 2.

Que faire en cas de dysfonctionnement ?

Vérifiez les raccordements et la conformité des caractéristiques. L'appareil ne nécessite aucun entretien. En cas de panne, contactez le fabricant.

Comment démonter l'appareil du rail ?

Utilisez un tournevis pour déclipser le boîtier du rail, comme illustré à la figure 4 du mode d'emploi. Tirez ensuite le convertisseur vers le bas.

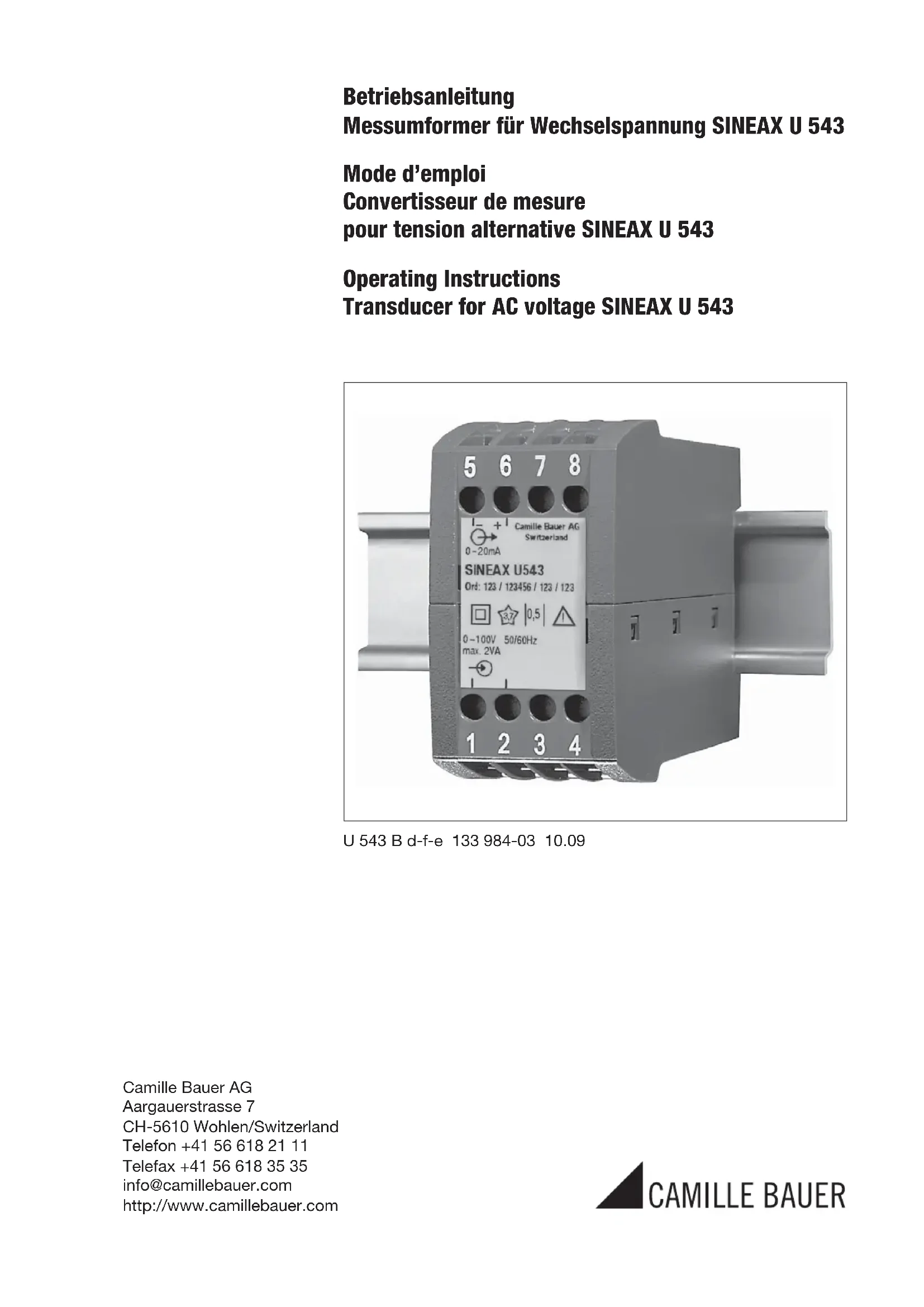

MODE D'EMPLOI Sineax U543 Camille Bauer

Convertisseur de mesure

Pour tension alternative SINEAX U 543

Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le présent mode d'emploi:

Sommaire

1. À litre en premier, ensuite 4 2. Description brève 4
2. Caractéristiques techniques 4
3. Fixation 4
4. Raccordements électriques.. 5
5. Mise en service et entretien 5
6. Indication pour le démontage 5
7. Admission d'appareils 5 9. Croquis d'encombrement 8
8. Certificat de conformité 8

1. A litre en premier, ensuite...

Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d'emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques.

4. Fixation

1. Raccordements électriques.

Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques du réglage.

Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie!

2. Description brève

Le convertisseur de mesure SINEAX U 543 transforme une tension alternative sinusoidale en un courant continu ou une tension continue proportionnelle. Il fonctionne sans alimentation auxiliaire.

Entrée de mesure

Fréquence nominale: 50/60 Hz

Valeur nominale de la

Tension d'entrée : Respecter la tension d'entrée max.

sur la plaquette signalétique!

0-20à0-600V

Consommation propre

pour fréquence

nominate 50Hz : 2,0 VA pour sortie 20mA

1,6 VA pour sortie 10 mA 1,4 VA pour sortie 5 mA 1,2 VA pour sortie 1 mA

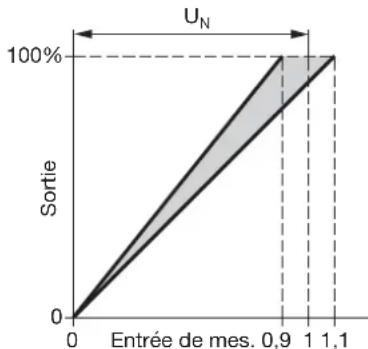

Ajustage (particularité) : Variation admissible de la plage de mesure, sensibilité variable, ajustable par potentiomètre (voir Fig. 3)

Étendue de l'ajustage

env.0,9-1,1·U

Sortie de mesure

Courant continu: 0-1, 0-5, 0-10 ou 0-20 mA

Tension max.

Tension de charge: 15 V

Résistance extérieure: Voir paragraphe «5. Raccordements électriques»

Tension continue

non-contrainte: 0-1 à 0-10 V

Résistance extérieure: Voir paragraphe «5. Raccordements électriques»

Temps de réponse: ≤ 300 ms

Précision (selon analogie avec EN 60 688)

Valeur

conventionnelle: Valeur finale de la sortie

Précision de base: Classe 0,5

Entrée: 20 - 100%

Influence de la

température

(-10a + 55^) 0,2% / 10K

Sécurité

Degré d'encrassement: 2

Categori de

surtension: III (en ≤ 300V)

II (en >300V)

Ambiance extérieure

Température de

fonctionnement: -10 à + 55 °C

Température de

Humidité relative en

moyenne annuelle: ≤ 75%

Altitude: 2000 m max.

Utiliser seulement dans les intérieurs

4. Fixation

Les convertisseurs SINEAX U 543 peuvent être montés sur des rails «à chapeau».

En déterminant l'emplacement de montage, il faut tenir compte des indications fournies sous la rubrique «Ambiance extérieure», du chapitre «3. Caractéristiques techniques»!

Encliqueter le boîtier sur le rail « à chapeau » (EN 50 022) (voir Fig. 1).

Fig. 1. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7.5 mm.

5. Raccordements électriques

Raccorder les lignes électriques selon l'indication sur la plaquette signalétique.

Lors du raccordement des câbles, s'assurer imperativement que toutes les lignes soient hors tension!

Veiller en outre,

... que les caractéristiques techniques qui permettent de résoudre le problème de mesure correspondant aux données mentionnées sur la plaquette signalétique du SINEAX U 543 (-) entre de mesure, (sé)tie de mesure voir Fig. 3)!

... que la valeur indiquée pour la résistance du circuit de sortie

• ne doit pas être dépassée par le haut pour la sortie de courant

$$ R _ {\text {e x t}} \max. [ k \Omega ] \leq \frac {1 5 V}{I _ {\mathrm {A N}} [ \mathrm {m A} ]} $$

(I_AN = Valeur finale du courant de sortie)

• ne doit pas être surpassée par le bas pour la sortie en tension

R_ext min. ≥ 200k

... que les lignes de sortie de signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort!

Au reste, respecter les prescriptions nationales pour l'installation et le choix du matériel des conducteurs électriques!

Fig. 2. SINEAX U 543, pour mesure de la tension alternative.

U = Entrée de mesure = Sortie de mesure

Fig. 3. Déclaration pour la plaquette signalétique.

6. Mise en service et entretien

Enclencher l'entrée de mesure. Il est possible d'interrompre le circuit de sortie pendant le fonctionnement pour brancher par exemple un appareil de contrôle.

Le convertisseur de mesure ne nécessite pas d'entretien.

7. Indications pour le démontage

Démonter le convertisseur du rail support selon Fig. 4.

Fig. 4

8. Admission d'appareils

Lloyd's germanique

Type du certificat d'approbation:

12 259-98 HH

CSA examiné pour les USA et le Canada fi le-nr. 204767

C US

Cet appareil a été testé et s'est avéré conforme aux limites prévues pour les appareils numériques de classe A et à la partie 15 des règlements FCC et à la réglementation des radio-interférences du Canadian Department of communications. Ces limites sont destinées à fournir une protection adequate contre les interférences néfastes lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil génère, utilise et peut radié une énergie à fréquence radioélectrique; il est en outre susceptible d'engendrer des interférences avec les communications radio, s'il n'est pas installé et utilisé conformément aux instructions du mode d'emploi. L'utilisation de cet appareil dans les zones résidentielles peut causer des interférences néfastes, auquel cas l'exploitant sera amené à prendre les dispositions utiles pour palier aux interférences à ses propres frais.

Les appareils ne peuvent être éliminés que de façon appropriée!
