20136.120 - Variateur d'éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage
Marque	Vimar
Modèle	20136.120
Tension d'alimentation	120 V ~ 60 Hz
Type de gradation	Leading Edge (LE) / Trailing Edge (TE) sélectionnable
Puissances compatibles	Lampes incandescentes 40-500 W, transformateurs électroniques 40-300 VA, lampes fluocompactes 10-200 W, lampes LED 3-200 W
Fonctions	Allumage progressif (soft start), extinction progressive (soft end), amorçage instantané (flash start), fonction MASTER-SLAVE
Nombre de points de commande	Jusqu'à 3 boutons poussoirs NO en parallèle + bouton intégré
Protection	Protection contre les courts-circuits à l'allumage, protection thermique avec témoin clignotant
Indicateurs de défaut	Témoin clignotant de fusion
Température de fonctionnement	0 °C à +35 °C
Environnement	Locaux secs non poussiéreux
Matériau	Plastique gris (selon finition)
Dimensions (approx.)	45 x 45 mm (face avant standard)
Poids (approx.)	80 g
Compatibilité mécanique	Adaptable aux séries Eikon, Arké, Idea, Plana (cadres Vimar)
Raccordement	2 fils (avec adaptateur art. 01873.120) ou 3 fils
Charge maximale en MASTER-SLAVE	2000 W/VA total (max 4 dispositifs, 500 W/VA chacun)
Puissance max pour fluocompactes/LED en mode MASTER	40 W
Installation	Ne pas dépasser les puissances indiquées, ne pas utiliser d'interrupteur lumineux, longueur des câbles < 100 m

FOIRE AUX QUESTIONS - 20136.120 Vimar

Ce variateur est-il compatible avec les ampoules LED ?

Oui, à condition que les ampoules soient certifiées à intensité variable (dimable) et compatibles avec le type de gradation LE ou TE. Vérifiez l'emballage de la lampe.

Comment installer le variateur en remplacement d'un interrupteur classique ?

Si le neutre n'est pas présent dans la boîte, utilisez le raccordement 2 fils avec l'adaptateur de charge art. 01873.120. Suivez les schémas de la notice.

Que signifie le témoin clignotant sur le variateur ?

Un clignotement indique une protection activée : soit un court-circuit à l'allumage, soit une surchauffe. Coupez l'alimentation et vérifiez les connexions et la puissance de la charge.

Puis-je utiliser plusieurs variateurs pour commander une même lampe ?

Oui, grâce à la fonction MASTER-SLAVE. Un variateur MASTER peut piloter jusqu'à 3 variateurs SLAVE (modèle 20161). La charge totale ne doit pas dépasser 2000 W/VA.

Pourquoi ma lampe LED scintille-t-elle ?

Vérifiez que la lampe est dimable et que le type de gradation (LE/TE) est correct. Essayez de régler le potentiomètre de puissance minimale. Assurez-vous que la charge n'est pas inférieure à 3 W.

Quelle est la puissance maximale pour des lampes fluocompactes ?

En configuration standard : 10-200 W (max 10 lampes). En mode MASTER, ne pas dépasser 40 W.

Puis-je commander un ventilateur avec ce variateur ?

Non, ce variateur est conçu uniquement pour l'éclairage (lampes incandescentes, LED, fluocompactes, transformateurs électroniques). Ne l'utilisez pas pour des moteurs.

Comment régler la luminosité minimale ?

Tournez le potentiomètre rotatif jusqu'à la position souhaitée. La fonction réglage puissance minimum permet de définir le niveau le plus bas avant extinction.

Le variateur chauffe, est-ce normal ?

Une légère chaleur est normale, mais si elle devient excessive, vérifiez que la puissance totale ne dépasse pas les valeurs indiquées et que la ventilation autour du variateur est suffisante. La protection thermique coupera si nécessaire.

Puis installer deux variateurs dans le même boîtier ?

Oui, mais les charges commandées doivent être réduites pour que la somme des puissances ne dépasse pas les limites maximales indiquées dans la notice (ex: 500 W chacun si 2 variateurs).

MODE D'EMPLOI 20136.120 Vimar

Variateur 120 V-60 Hz pour: lampes incandescentes 40-500 W, transformateurs électroniques 40-300 VA, lampes CFL 10-200 W, LED lamps 3-200 W et transformateurs électroniques à LED, commande par pouvoir incorpore ou en différents endroits par poussos NO, commande et réglage par potentiation réotatif, fonction MASTER, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour enveloppes Isoet.

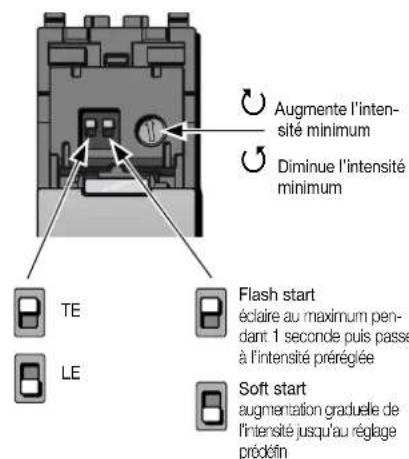

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur désigne celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE Gradation par coupure en fin de phase TE

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.
• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou préréglée; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorcage à froid et évite l'éblouissement.
• Amorcage instantané (flash start): pour lampes fluocompactes, améliore l'amorcage des lampes qui s'allument mal au minimum.
• Extinction progressive (soft end): passage progressif de l'éclairage à l'extinction
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par témoin clignotant. Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE: ne pas dépasser la puissance maximale commandée par chaque variateur, un dispositif MASTER peut GER jusqu'à 3 dispositifs SLAVES 20161 pour une charge maximale totale de 2000 W (VA) soit 500 W/VA maximum pour chacun des 4 dispositifs. Pour les lampes fluorescentes ou à led, la puissance maximale commandée par le MASTER ne doit pas dépasser 40 W. Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0°C et +35°C.
• Si on installe 2 variateurs dans le même boîtier, les charges qu'ils commandent doivent être réduites pour que leur total ne dépasse pas les valeurs indiquées ci-dessus.

Raccordements

• Ils peuvent être branchés à un portefusible avec fusible rapide à haut pouvoir de coupure type F5AH 250 V-, voir schémas ci-dessous. Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

Remarque: le bouton on/off est RELIE au NEUTRE cable.

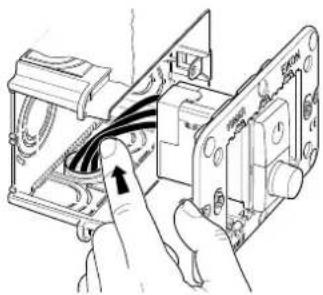

Dans la liaison 2-fils de l'adaptateur de charge doit être placé le plus près possible de la lampe et reliée en parallèle à celui-ci. - Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m. - Pousser les connecteurs de liaison au fond du boîtier pour qu'ils ne touchent pas le corps du variateur.

BRANCHEMENT 3 FILS

Charges pilotables L'ETE
	40 ÷ 500 W 40 ÷ 300 W
	10 ÷ 100 W (max 5 lampes)	10 ÷ 200 W (max 10 lamps)
	3 ÷ 100 W (max 5 lamps)	3 ÷ 200 W (max 10 lamps)
Transformateurs électro-niques pour halogènes	40 ÷ 300 W (max 3 transformateurs	40 ÷ 300 W (max 5 transformateurs
Alimentation 01874.120-01875.120	max 10 alimentations Non applicable
Lampes 02662.120	max 10 lamps Non applicable

BRANCHEMENT 2 FILS La connexion à 2 fils ne doit être utilisée que pour remplacer les régulateurs dans les systèmes électriques existants ou lorsque le fil neutre n'est pas présent dans la boîte du variateur. Dans cette configuration, il est toujours nécessaire d'utiliser l'adaptateur pour charger l'art. 01873.120

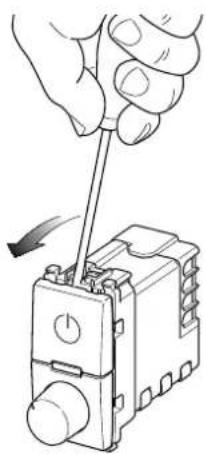

Oter la touche supérieure.

Eikon

20136.120

Arké

19136.120

Idea

16603.120

Plana

14136.120
