Type de produit	Variateur d'éclairage
Marque	Vimar
Modèle	20136.120.B
Tension d'alimentation	120 V ~ 60 Hz
Puissance max (lampes incandescentes)	40-500 W
Puissance max (transformateurs électroniques)	40-300 VA
Puissance max (lampes CFL)	10-200 W (max 10 lampes)
Puissance max (lampes LED)	3-200 W (max 10 lampes)
Type de gradation	Leading Edge (LE) et Trailing Edge (TE)
Allumage progressif (soft start)	Oui
Extinction progressive	Oui
Amorçage instantané (flash start)	Oui
Commande multipoints	Oui, par poussoirs NO (jusqu'à 100 m de liaison)
Fonction MASTER-SLAVE	Oui, jusqu'à 3 esclaves, puissance totale max 2000 W/VA
Réglage puissance minimum	Oui
Localisation dans l'obscurité	Oui (témoin lumineux)
Protection court-circuit	Oui, avec indicateur lumineux
Protection thermique	Oui, avec témoin clignotant
Température de fonctionnement	0 °C à +35 °C
Utilisation	Locaux secs non poussiéreux
Couleur	Gris
Branchement	2 fils (avec adaptateur) ou 3 fils
Compatibilité transformateurs	Oui, de type L ou C
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - 20136.120.B Vimar

Quels types de lampes sont compatibles avec ce variateur ?

Ce variateur est compatible avec les lampes à incandescence (40-500 W), les transformateurs électroniques pour halogènes (40-300 VA), les lampes fluocompactes (CFL) (10-200 W) et les lampes LED (3-200 W). Assurez-vous que les lampes sont certifiées à intensité variable (dimmable).

Quelle est la puissance maximale que peut supporter ce variateur ?

La puissance maximale dépend du type de charge : 500 W pour les lampes incandescentes, 300 VA pour les transformateurs électroniques, 200 W pour les CFL et LED. En configuration MASTER-SLAVE, la puissance totale ne doit pas dépasser 2000 W/VA (500 W/VA par variateur).

Comment installer le variateur en configuration 2 fils ?

Pour une installation 2 fils (sans fil neutre), utilisez l'adaptateur de charge art. 01873.120. Placez l'adaptateur le plus près possible de la lampe et reliez-le en parallèle. Cette configuration est réservée au remplacement de régulateurs dans des circuits existants.

Qu'est-ce que la fonction MASTER-SLAVE et comment l'utiliser ?

La fonction MASTER-SLAVE permet de commander jusqu'à 3 variateurs esclaves (art. 20161) depuis un variateur maître. La puissance totale ne doit pas dépasser 2000 W/VA. Toutes les lampes commandées doivent être identiques et de type dimmable.

Que faire si le témoin lumineux clignote ?

Un clignotement du témoin indique une protection thermique activée (surchauffe) ou une protection court-circuit à l'allumage. Réduisez la charge ou vérifiez le câblage. Si le problème persiste, consultez un électricien.

Comment régler la puissance minimale ?

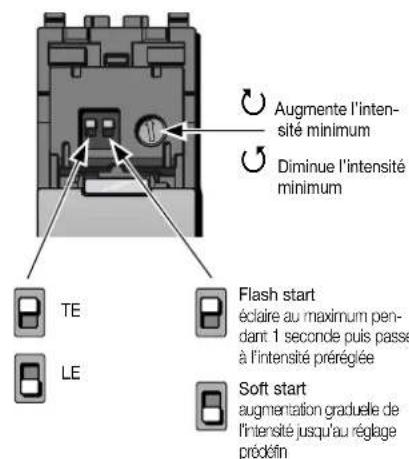

Le variateur dispose d'un réglage de puissance minimale (vis de réglage) pour éviter le scintillement. Tournez la vis jusqu'à obtenir la luminosité minimale stable. Ce réglage est accessible après retrait de la touche supérieure.

Puis-je utiliser des lampes LED avec ce variateur ?

Oui, ce variateur est compatible avec les lampes LED dimmables de 3 à 200 W (max 10 lampes). Vérifiez que l'emballage de la lampe indique la compatibilité avec la gradation LE ou TE.

Quelle est la différence entre gradation LE et TE ?

La gradation LE (Leading Edge) coupe le début de la phase sinusoïdale, adaptée aux lampes incandescentes et transformateurs électroniques de type L. La gradation TE (Trailing Edge) coupe la fin de la phase, adaptée aux lampes LED, CFL et transformateurs de type C.

Puis-je commander le variateur à plusieurs endroits ?

Oui, vous pouvez ajouter des poussoirs NO (normalement ouverts) en parallèle pour commander l'allumage/extinction depuis plusieurs points. N'utilisez pas de poussoirs avec témoin lumineux. La distance maximale entre le variateur et les poussoirs est de 100 m.

Quelles précautions de sécurité dois-je respecter ?

Respectez les puissances maximales indiquées. Utilisez le variateur dans des locaux secs (0-35 °C). N'utilisez que des lampes certifiées dimmables. Installez un fusible rapide F5AH 250 V sur le circuit. Ne dépassez pas la capacité en cas de plusieurs variateurs dans le même boîtier.

MODE D'EMPLOI 20136.120.B Vimar

Variateur 120 V-60 Hz pour: lampes incandescentes 40-500 W, transformateurs Electroniques 40-300 VA, lampes CFL 10-200 W, LED lamps 3-200 W et transformateurs Electroniques à LED, commande par pouvoir incorpore ou en différents endroits par poussos NO, commande et réglage par potentiametre rotatif, fonction MASTER, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour envelopples Isoet.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur désigne celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE Gradation par coupure en fin de phase TE

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.
• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou préagée; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorcage à froid et évité l'ébloussement.
• Amorcage instantané (flash start): pour lampes fluocompactes, améliore l'amorcage des lampes qui s'allument mal au minimum.
• Extinction progressive (soft end): passage progressif de l'éclairage à l'extinction
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par témoin clignotant. Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE: ne pas dépasser la puissance maximale commandée par chaque variateur, un dispositif MASTER peut: gérer jusqu'à 3 dispositifs SLAVES 20161 pour une charge maximale totale de 2000 W (VA) soit 500 W/VA maximum pour chacun des 4 dispositifs. Pour les lampes fluorescentes ou à LED, la puissance maximale commandée par le MASTER ne doit pas dépasser 40 W. Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0°C et +35°C.
• Si on installe 2 variateurs dans le même boîtier, les charges qu'ils commandent doivent être réduites pour que leur total ne dépasse pas les valeurs indiquées ci-dessus.

Raccordements

• Ils peuvent être branchés à un portefusible avec fusible rapide à haut pouvoir de coupure type F5AH 250 V-, voir schémas ci-dessous. Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

Remarque: le bouton on/off est RELIE au NEUTRE cable.

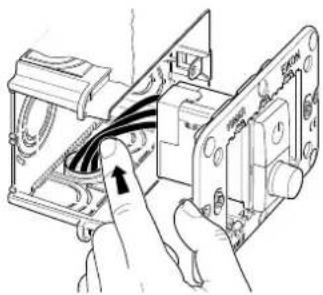

Dans la liaison 2-fils de l'adaptateur de charge doit être placé le plus près possible de la lampe et reliée en parallèle à celui-ci. - Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m. - Pousser les connecteurs de liaison au fond du boîtier pour qu'ils ne touchent pas le corps du variateur.

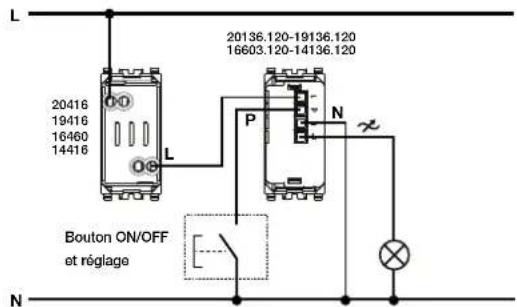

BRANCHEMENT 3 FILS

Charges pilotables L'ETE
	40 ÷ 500 W 40 ÷ 300 W
	10 ÷ 100 W (max 5 lampes)	10 ÷ 200 W (max 10 lamps)
	3 ÷ 100 W (max 5 lamps)	3 ÷ 200 W (max 10 lamps)
Transformateurs électro-niques pour halogènes	40 ÷ 300 W (max 3 transformateurs	40 ÷ 300 W (max 5 transformateurs
Alimentation 01874.120-01875.120	max 10 alimentations Non applicable
Lampes 02662.120	max 10 lamps Non applicable

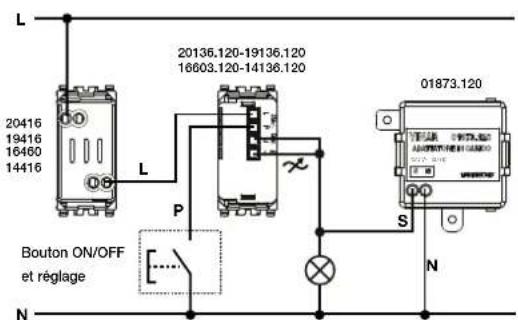

BRANCHEMENT 2 FILS La connexion à 2 fils ne doit être utilisée que pour remplacer les régulateurs dans les systèmes électriques existants ou lorsque le fil neutre n'est pas présent dans la boîte du variateur. Dans cette configuration, il est toujours nécessaire d'utiliser l'adaptateur pour charger l'art. 01873.120

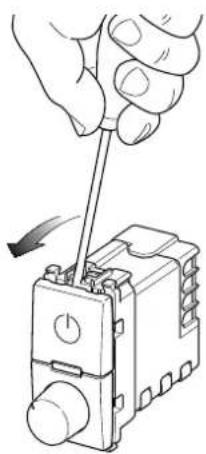

Oter la touche supérieure.

Eikon

20136.120

Arké

19136.120

Idea

16603.120

Plana

14136.120
