20136.120.N - Variateur d'éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage rotatif
Marque	Vimar
Modèle	20136.120.N
Tension d'alimentation	120 V ~ 60 Hz
Charges compatibles (gradation par coupure début de phase LE)	Lampes incandescentes : 40-500 W ; Transformateurs électroniques pour halogènes : 40-300 VA ; Lampes fluocompactes CFL : 10-200 W ; Lampes LED : 3-200 W ; Alimentations LED : max 10
Charges compatibles (gradation par coupure fin de phase TE)	Lampes incandescentes : 40-500 W ; Transformateurs électroniques pour halogènes : 40-300 VA ; Lampes fluocompactes CFL : 10-200 W ; Lampes LED : 3-200 W ; Alimentations LED : max 10
Nombre maximal de lampes par type	CFL/LED : 5 lampes max pour 10-100 W, 10 lampes max pour 3-200 W ; Transformateurs : 3 ou 5 selon puissance
Puissance maximale en configuration MASTER-SLAVE	2000 W/VA max totale (500 W/VA par dispositif, max 1 MASTER + 3 SLAVES) ; pour CFL/LED, MASTER limité à 40 W
Fonctions d'allumage	Allumage progressif (soft start), amorçage instantané (flash start), extinction progressive (soft end)
Types de gradateurs compatibles	LE (Leading Edge) et TE (Trailing Edge) – sélection automatique ou manuelle selon charge
Protections intégrées	Protection contre les courts-circuits à l'allumage (indicateur de fusion clignotant) ; Protection thermique (indicateur de fusion clignotant)
Fonction MASTER-SLAVE	Oui, jusqu'à 3 variateurs SLAVE (réf. 20161) pour une commande multipoint
Réglage de puissance minimale	Oui, par potentiomètre rotatif
Localisation dans l'obscurité	Oui (touche ou voyant lumineux)
Température d'utilisation	0 °C à +35 °C, locaux secs non poussiéreux
Raccordement	2 fils (avec adaptateur art. 01873.120) ou 3 fils (avec neutre) ; bouton ON/OFF relié au neutre
Longueur maximale de câble entre MASTER et SLAVE/boutons	100 m
Dimensions (approximatives)	Standard encastré 45 mm (profondeur) ; largeur/hauteur selon plaque (Eikon, Arké, Idea, Plana)
Couleur	Gris
Poids	Non spécifié (environ 100 g)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou solvants
Réparabilité	Pièces détachées disponibles auprès du fabricant ; réparation par un professionnel qualifié

FOIRE AUX QUESTIONS - 20136.120.N Vimar

Quels types de lampes puis-je utiliser avec le variateur Vimar 20136.120.N ?

Ce variateur est compatible avec les lampes à incandescence (40-500 W), les transformateurs électroniques pour halogènes (40-300 VA), les lampes fluocompactes CFL (10-200 W) et les lampes LED (3-200 W). Vérifiez que vos lampes sont marquées « à intensité variable » et utilisez le mode de gradation adapté (LE ou TE).

Comment installer le variateur en configuration 2 fils ?

Pour un remplacement dans une installation sans fil neutre, utilisez obligatoirement l'adaptateur de charge art. 01873.120. Suivez le schéma de raccordement fourni dans la notice. Le bouton ON/OFF doit être relié au neutre.

Quelle est la différence entre les modes LE et TE ?

LE (Leading Edge) est une gradation par coupure en début de phase, adaptée aux lampes à incandescence et aux transformateurs électroniques de type L. TE (Trailing Edge) coupe en fin de phase, idéal pour les lampes LED, fluocompactes et transformateurs de type C. Vérifiez l'emballage de vos lampes pour connaître le mode compatible.

Que signifie le clignotement du témoin lumineux ?

Un clignotement indique une protection activée : soit une surchauffe (protection thermique), soit un court-circuit à l'allumage. Il faut alors réduire la charge ou vérifier le câblage. Le variateur se réenclenche automatiquement après refroidissement ou résolution du défaut.

Puis-je commander l'éclairage depuis plusieurs endroits ?

Oui, grâce à la fonction MASTER-SLAVE. Un variateur MASTER (ce modèle) peut piloter jusqu'à 3 variateurs SLAVE (réf. 20161). Tous les variateurs doivent commander des charges identiques. La puissance totale ne doit pas dépasser 2000 W (500 W max par variateur).

Comment régler la luminosité minimale ?

Utilisez le potentiomètre rotatif situé sur le variateur. Tournez-le doucement jusqu'à obtenir la luminosité minimale souhaitée. Ce réglage permet d'éviter le scintillement des lampes LED ou fluocompactes à faible niveau.

Quelle est la longueur maximale de câble entre le MASTER et les SLAVE ?

La distance entre le variateur MASTER et chaque variateur SLAVE ou bouton-poussoir ne doit pas dépasser 100 mètres pour garantir un fonctionnement correct.

Puis utiliser des boutons-poussoirs lumineux pour la commande ?

Non, n'utilisez que des boutons-poussoirs NO (normalement ouverts) sans témoin lumineux. Les boutons lumineux peuvent provoquer des dysfonctionnements.

Comment nettoyer le variateur ?

Nettoyez la plaque et le bouton avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient endommager les composants électriques.

Que faire si le variateur ne fonctionne pas ou chauffe anormalement ?

Vérifiez d'abord que la charge totale ne dépasse pas les limites indiquées (500 W max par variateur, 2000 W en MASTER-SLAVE). Assurez-vous que les lampes sont compatibles et que le mode LE/TE est correct. Si le problème persiste, contactez un électricien qualifié.

MODE D'EMPLOI 20136.120.N Vimar

Variateur 120 V-60 Hz pour: lampes incandescentes 40-500 W, transformateurs Electroniques 40-300 VA, lampes CFL 10-200 W, LED lamps 3-200 W et transformateurs Electroniques à LED, commande par pouvoir incorpore ou en différents endroits par poussos NO, commande et réglage par potentiametre rotatif, fonction MASTER, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour envelopples Isoet.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur désit celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE Gradation par coupure en fin de phase TE

Characteristques

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.
• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou prérigée; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorcage à froid et évité l'ébloussement.

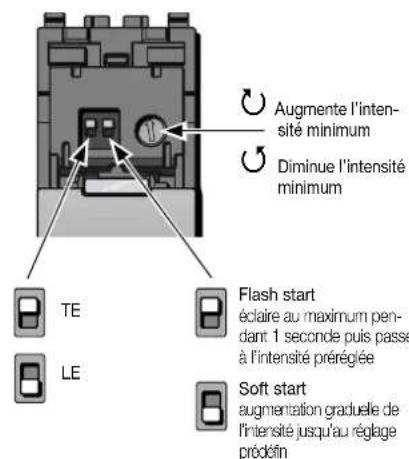

• Amorçage instantané (flash start): pour lampes fluocompactes, améliore l'amorçage des lampe s qll allument mal au minimum.
• Extinction progressive (soft end): passage progressif de I'éclairage à l'extinction
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par clignotant.
• Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE: ne pas dépasser la puissance maximale commandée par chaque varianteur, un dispositif MASTER peut: gérer jusqu'à 3 dispositifs SLAVES 20161 pour une charge maximaile totale de 2000 W (VA) soit 500 W/VA maximum pour chacun dos 4 dispositifs. Pour les lampes fluorescentes ou à led, la puissance maximaile commandée par le MASTER ne doit pas dépasser 40 W. Utiliser dans des locaux secs non poussiereux a une temperture comprise entre 0°C et +35°C.
• Si on installe 2 variateurs dans le même boilier, les charges qu'ils commandent doivent etre réduites pour que leur total ne dépasse pas les valeurs indiquées ci-dessus.

Raccordements

• Illes peuvent être branchés à un porte-fusible avec fusible rapide à haut pouvoir de coupure type F5AH 250 V-, voir schémas ci-dessous. Commande par bouton intégré ou multipoints par boutons NO en parallele. Ne pas utiliser de bouton NO à témoin lumineux.

Remarque: le bouton on/off est RELIE au NEUTRE cable.

Dans la liaison 2-fils de I'adaptateur de charge doit etre place le plus pres possible de la lampe et reliée en parallle a celui-ci. Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m. - Pousser les connecteurs de liaison au fond du boilier pour qu'il ne touchent pas le corps du variateur.

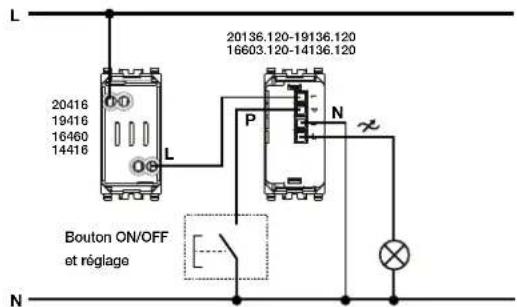

BRANCHEMENT 3 FILS

Charges pilotables L'ETE
	40 ÷ 500 W 40 ÷ 300 W
	10 ÷ 100 W (max 5 lampes)	10 ÷ 200 W (max 10 lamps)
	3 ÷ 100 W (max 5 lamps)	3 ÷ 200 W (max 10 lamps)
Transformateurs électro-niques pour halogènes	40 ÷ 300 W (max 3 transformateurs	40 ÷ 300 W (max 5 transformateurs
Alimentation 01874.120-01875.120	max 10 alimentations Non applicable
Lampes 02662.120	max 10 lamps Non applicable

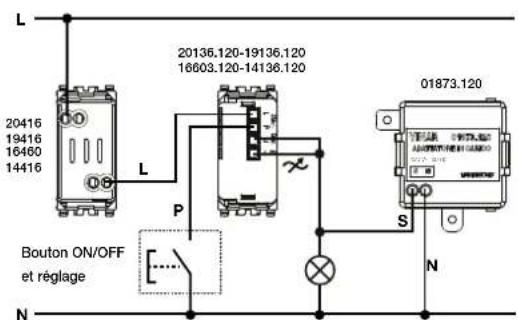

BRANCHEMENT 2 FILS La connexion a 2 fils ne doit être utilisé pour replacer les régulateurs dans les systèmes électriques existants ou il n'est pas « ce fil neutre dans la boîte du variateur. Dans cette configuration, est toujours nécessaire d'utiliser l'adaptateur pour charger l'art. 01873.120

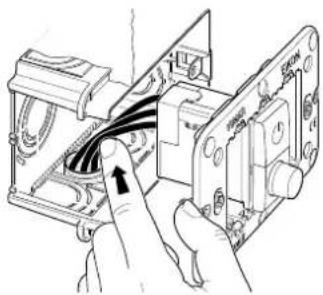

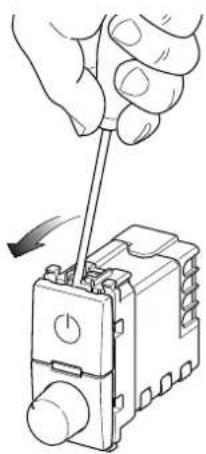

Oter la touche supérieure.

Eikon

20136.120

Arké

19136.120

Idea

16603.120

Plana

14136.120
