B6 - Microphone NUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil pour saxophone
Marque	NUX
Modèle	B6
Bande de fréquence	ISM 2,4 GHz
Puissance maximale de transmission	<10 mW EIRP
Fréquence d'échantillonnage	24 bit / 44,1 kHz
Latence	<4 ms
Rapport signal/bruit (S/B)	110 dB (pondération A)
Distorsion (DHT + bruit)	<0,2 % à 1 kHz
Autonomie des batteries (émetteur/récepteur)	>4 heures
Capacité batterie (émetteur/récepteur)	500 mAh / 3,7 V
Capacité batterie (étui chargeur)	3000 mAh / 3,7 V
Dimensions étui chargeur	153 x 113 x 55 mm
Dimensions émetteur	60 x 53 x 31 mm
Dimensions récepteur	80 x 25 x 25 mm
Poids (ensemble)	389 g
Alimentation	Batterie lithium-polymère rechargeable via USB-C (5 V / 1 A)
Portée	Environ 20 mètres
Fonctions principales	Transmission sans fil 2,4 GHz, appairage automatique, sélection de scène (Alto/Ténor/Soprano), extinction automatique, étui chargeur intégré
Compatibilité saxophone	Soprano, Alto, Ténor
Accessoires inclus	Câble USB-C en Y, étui chargeur, microphone à col de cygne, mode d'emploi
Sécurité	Certification CE, conforme FCC partie 15, protection contre la pluie et l'humidité (ne pas exposer), arrêt automatique en cas de batterie faible
Entretien et nettoyage	Essuyer avec un chiffon sec. Ne pas utiliser de produits abrasifs. Recharger tous les 3 mois en cas d'inutilisation prolongée.
Pièces détachées et réparabilité	Batterie intégrée non remplaçable par l'utilisateur. Pour toute réparation, contacter le service client NUX.

FOIRE AUX QUESTIONS - B6 NUX

Comment installer le microphone sur le saxophone ?

Fixez l'émetteur sur le bord du pavillon à l'aide de la pince intégrée. Insérez le microphone à col de cygne dans la prise de l'émetteur jusqu'au clic, puis vissez fermement. Inclinez le micro vers le centre du pavillon, à distance modérée.

Comment allumer et appairer l'émetteur et le récepteur ?

Maintenez enfoncés les boutons POWER/SCENE sur les deux unités jusqu'à ce qu'elles s'allument. L'appairage automatique se fait en quelques secondes. Le voyant rond du récepteur clignote en vert une fois connecté.

Quelle est l'autonomie de la batterie et comment la recharger ?

L'autonomie de l'émetteur et du récepteur est supérieure à 4 heures. Utilisez l'étui chargeur fourni ou le câble USB-C en Y avec un adaptateur 5 V / 1 A. La charge complète est indiquée par l'extinction des voyants rouges.

Que faire si le son est déformé ou s'il y a des interférences ?

Éloignez-vous des routeurs Wi-Fi (recommandé : 2 mètres). Vérifiez que l'émetteur et le récepteur sont appairés. Évitez d'utiliser d'autres systèmes sans fil non NUX à proximité. Vous pouvez également changer de scène pour adapter la réponse en fréquence au type de saxophone.

Comment changer la scène pour un saxophone ténor ou soprano ?

Une fois les appareils allumés et appairés, appuyez brièvement sur le bouton POWER/SCENE de l'émetteur. La LED sur le récepteur change de couleur : vert pour Alto, jaune pour Ténor. Le mode soprano est également disponible (consultez la notice pour la couleur).

Quelle est la portée du système sans fil ?

La portée est d'environ 20 mètres en visibilité directe. La transmission utilise la bande 2,4 GHz avec une faible latence (<4 ms) et une qualité audio 24 bit/44,1 kHz.

L'émetteur s'éteint tout seul, est-ce normal ?

Oui, l'émetteur s'éteint automatiquement après 10 minutes sans signal pour économiser la batterie. Le récepteur s'éteint 10 minutes après l'émetteur. Cette fonction peut être désactivée ? Non, elle est intégrée.

Puis-je utiliser le B6 avec d'autres instruments que le saxophone ?

Le B6 est spécialement conçu pour le saxophone (soprano, alto, ténor) avec un micro à col de cygne. Il n'est pas recommandé pour d'autres instruments, mais techniquement, il pourrait fonctionner si la fixation est adaptée. Consultez la notice pour plus de détails.

Comment nettoyer le microphone et l'émetteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs. Évitez l'humidité. Pour le micro à col de cygne, nettoyez délicatement la grille avec une brosse douce.

Que faire si l'appairage échoue ou si les voyants clignotent en rouge ?

Éteignez les deux unités. Maintenez enfoncés les boutons POWER/SCENE de l'émetteur et du récepteur pendant plus de 5 secondes pour réinitialiser l'appairage. Le récepteur clignotera en rouge puis en vert une fois la synchronisation réussie.

MODE D'EMPLOI B6 NUX

Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Attention

Cet appareil est conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles d'occasionner un fonctionnement indésirable. Tout changement ou modification apporté sans l'approbation expresse de la partie responsable de la conformité peut annuler le droit de l'utilisateur à faire fonctionner cet équipement.

NOTE : cet équipement a été testé et jugé conforme aux limites applicables aux appareils numériques de classe B, conformément à la section 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Toutefois, l'absence d'interférences dans une installation particulière n'est pas garantie.

Si cet équipement provoque des interférences nuisibles à la réception de radio ou de télévision, ce qui peut être déterminé en l'allumant et en l'éteignant, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

- Écarter l'équipement du récepteur.

- Brancher l'équipement à une prise d'un autre circuit que celui auquel le récepteur est connecté.

- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

L'appareil a été évalué comme répondant aux exigences générales d'exposition aux radiofréquences. L'appareil peut être utilisé sans restriction dans les conditions d'exposition d'une utilisation portable.

Le symbole d'éclair dans un triangle signifie « Risque de choc électrique ! ». Il indique la présence d'informations sur la tension de fonctionnement et les risques potentiels d'électrocution.

Le point d'exclamation dans un triangle signifie « Attention ! ». Veuillez lire les informations figurant à côté de tous ces signes d'avertissement.

Présentation du système

Le système sans fil NUX B-6 est conçu pour capter le son du saxophone avec un micro sans fil. Vous pouvez l'utiliser avec des modèles soprano, alto et ténor. Le B-6 dispose d'une configuration automatique, d'une fréquence d'émission sans interférences de 2,4 GHz et d'une transmission 24 bit, 44,1 kHz pour un son de haute qualité. La latence du signal est très faible, inférieure à 4 ms.

La portée est d'environ 20 mètres. Le B-6 est livré avec un étui chargeur qui permet de ranger, protéger et charger les unités sans fil.

Le B-6 est convivial, il suffit d'allumer l'émetteur et le récepteur et de quelques secondes pour qu'ils soient appairés. Chaque ensemble sans fil possède un algorithme d'appairage unique grâce auquel les deux unités se détectent et configurent leurs propres identifiants, tout cela automatiquement. Le signal n'interfère jamais avec d'autres signaux sans fil, y compris Wi-Fi.

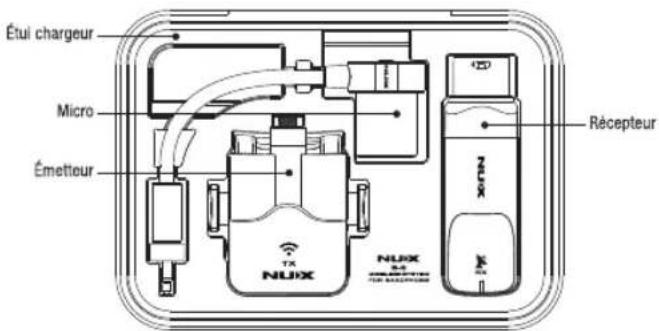

Étui chargeur Micro Émetteur Récepteur NUIX NUIX NUIX TX 4.5 100 200 300 400 500 600 700 800 900 1000

1. Installation

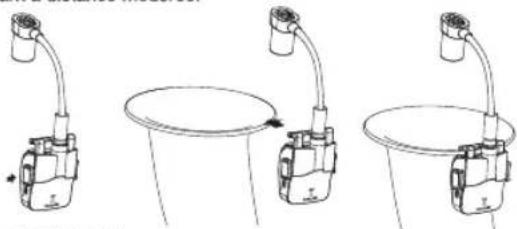

1.1 Insérez fermement la fiche du microphone à col de cygne dans la prise d'entrée micro de l'émetteur jusqu'à ce que vous l'entendiez cliquer, puis verrouillez fermement l'écrou. 1.2 Appuyez sur les côtés gauche et droit de l'émetteur pour ouvrir la pince et fixez-la sur le bord du pavillon. 1.3 Inclinez le microphone à col de cygne de manière à ce que la tête du microphone soit dirigée vers le centre du pavillon du saxophone, en la gardant à distance modérée.

2.1 Maintenez pressés les boutons POWER/SCENE pour allumer l'émetteur et le récepteur. Avant qu'ils ne soient automatiquement appairés, vous pouvez voir la charge de la batterie pendant une seconde.

Clignotement vert Clignotement jaune Clignotement rouge 10 flashes rouges

: bien chargée (100% > Batterie > 75%). : charge moyenne (75% > Batterie > 50%). : charge moyenne-basse (50% > Batterie > 25%). : charge basse (< 25%), extinction automatique pour protéger la batterie.

Fonctionnement

2.2 Après 2 secondes, l'appairage se fera automatiquement, et le voyant rond du récepteur clignotera en VERT.

Le B-6 détectera le meilleur canal dans la bande de fréquence 2,4 GHz. Si l'émetteur et le récepteur sont appairés, les deux s'allument en VERT. Si le récepteur ne reçoit pas de signal, sa LED clignote en ROUGE. Lorsque le récepteur reçoit le signal, il s'allume en VERT.

3. Utilisation

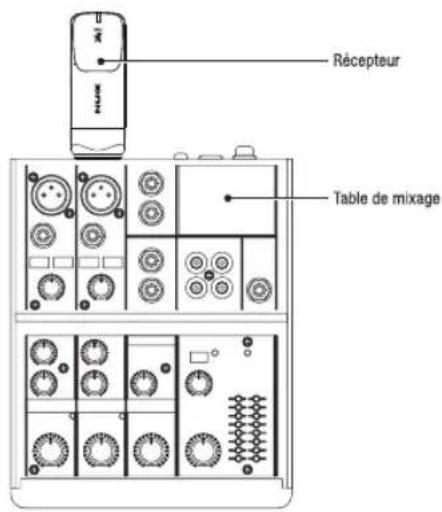

Connectez le récepteur à l'unité à laquelle vous souhaitez envoyer le signal (table de mixage, interface audio, etc.). Vous n'avez plus qu'à jouer.

Récepteur Table de mixage

Fonctionnement

4.1 Une fois le spectacle terminé, maintenez pressés les boutons POWER/SCENE de l'émetteur et du récepteur pour éteindre ces derniers. Appuyez fermement sur les côtés gauche et droit de l'émetteur pour ouvrir la pince, retirez-la du bord du pavillon, et retirez le microphone à col de cygne de l'émetteur. Débranchez le récepteur du dispositif externe. Enfin, remettez tous les composants dans l'étui chargeur comme dans la figure suivante.

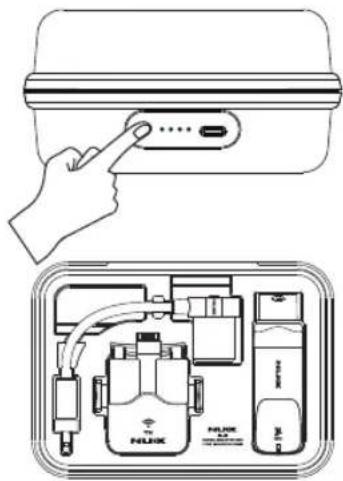

4.2 Utilisez l'étui chargeur du B-6 pour charger ce dernier. Après avoir rangé l'émetteur et le récepteur comme dans l'image ci-dessus, appuyez légèrement sur le bouton d'alimentation sur le côté de l'étui charge. Le voyant de la batterie s'allumera pour indiquer la mise en route de la charge. Une fois les composants sans fil entièrement chargés, l'étui chargeur arrête automatiquement la charge. Si un seul voyant de batterie s'allume sur l'étui chargeur, veuillez charger celui-ci.

AVIS : pour recharger l'étui, assurez-vous que votre adaptateur secteur produit un courant de 5 V et 1 A (ou plus).

Fonctionnement

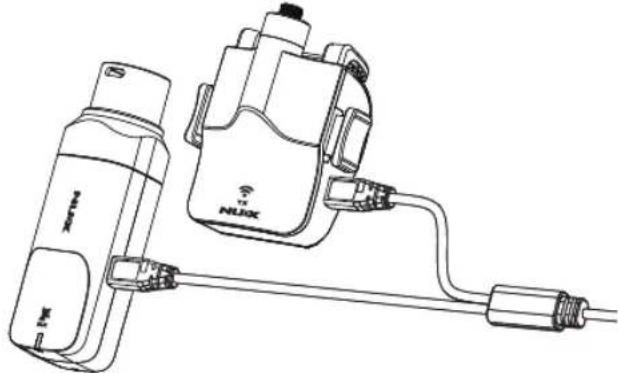

4.3 Vous pouvez également utiliser le câble en Y de type C fourni pour vous connecter à un adaptateur 5 V/1 A (ou plus) afin de charger à la fois l'émetteur et le récepteur. Lors de la recharge, les voyants d'état de fonctionnement des dispositifs sans fil s'allument fixement en rouge et s'éteignent automatiquement après la recharge. Le B-6 ne peut pas fonctionner pendant la recharge.

Le B-6 a déjà ses identifiants harmonisés avant l'expédition, mais si vous voulez appairer un autre émetteur ou récepteur, veuillez suivre ces étapes pour réinitialiser les identifiants. Éteignez les appareils, maintenez les boutons POWER/SCENE de l'émetteur et du récepteur enfoncés pendant plus de 5 secondes, et vous passerez en mise en correspondance des identifiants. Lorsque le récepteur clignote en passant de ROUGE à VERT, la mise en correspondance des identifiants est terminée.

Notre produit utilise une batterie Lithium-Polymère que vous devez charger avant d'utiliser le produit. S'il doit rester inutilisé pendant une longue période, chargez-le ou activez-le tous les 3 mois.

Fonction scène

Comme les différents types de saxophones ont leurs propres caractéristiques de réponse en fréquence, nous avons prévu des « scènes » correspondant aux trois types de saxophones les plus utilisés. Vous pouvez sélectionner la scène en fonction du type de saxophone pour obtenir une expression sonore plus riche. Dans les conditions de fonctionnement normales, après avoir allumé le B-6, vous pouvez presser brièvement le bouton POWER/SCENE de l'émetteur pour changer de scène afin de l'adapter au type de saxophone. Une fois les dispositifs sans fil allumés et appairés, les voyants d'état de l'émetteur et du récepteur s'allument fixement en vert. C'est le mode par défaut : saxophone Alto.

JAUNE : saxophone ténor

Fonction d'extinction automatique

Sans signal pendant 10 minutes, l'émetteur du B-6 s'éteint automatiquement pour économiser la batterie. Lorsque l'émetteur est éteint, le récepteur s'éteint aussi automatiquement après 10 autres minutes.

Présentation des fonctions

Pendant que vous chargez l'appareil, le B-6 cesse de fonctionner et passe en mode de charge de la batterie. La LED s'allume en ROUGE pendant la charge, puis s'éteint lorsque la batterie est complètement chargée.

*Recommandé : veuillez rester à 2 mètres du routeur Wi-Fi pour obtenir les meilleures performances. *NUX propose différents types de systèmes sans fil 2,4 GHz (comme le système sans fil pour guitare, celui pour micro et celui pour saxophone). Vous pouvez utiliser jusqu'à 6 systèmes simultanément. Veuillez éviter d'utiliser d'autres systèmes sans fil en même temps que ceux de NUX, car il pourrait y avoir des problèmes de bruit ou d'interférences.

Caractéristiques techniques

• Bande de fréquence : ISM 2,4 GHz
• Puissance Maximale de Transmission : <10 mW EIRP
• Fréquence d'échantillonnage : 24 bit/44,1 kHz
• Latence : < 4 ms • S/B : 110 dB (pondération A) • DHT + bruit : < 0,2 % à 1 kHz
• Autonomie de la batterie de l'émetteur/récepteur : > 4 h
• Capacité de la batterie :

- Émetteur/récepteur : 500 mAh / 3,7 V

- Étui chargeur : 3000 mAh / 3,7 V

- Dimensions

• Étui chargeur : 153 mm (L) x 113 mm (l) x 55 mm (H)
• Émetteur : 60 mm (L) x 53 mm (I) x 31 mm (H)
• Récepteur : 80 mm (L) x 25 mm (l) x 25 mm (H)

- Poids : 389 g

* Les caractéristiques techniques et les fonctionnalités sont susceptibles d'être modifiées sans préavis.

Accessoires

• Câble USB de type C en Y x 1 - Mode d'emploi

Marquage ce pour les normes européennes harmonisées

Le marquage CE associé aux produits alimentés par piles de notre société est en totale conformité avec les normes harmonisées EN55032:2015/A11:2020, EN55035:2017/A11:2020 dans le cadre de la directive européenne 2014/30/EU sur la compatibilité électromagnétique.

Ne peut l'unner à la portée des enfants

Cherub Technology Co., Ltd.
