B4RC - Microphone NUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système micro sans fil 2,4 GHz
Marque	NUX
Modèle	B4RC
Technologie	2,4 GHz avec appairage automatique
Fréquence de fonctionnement	2,4 GHz
Résolution audio	24 bits
Latence système	< 4,8 ms
Portée effective	≤ 30 m (selon environnement)
Distorsion harmonique	< 0,1 % @ 1 kHz
Alimentation émetteur/récepteur	Batterie lithium intégrée 3,7 V / 330 mAh
Autonomie émetteur/récepteur	Environ 3,5 heures
Temps de charge émetteur/récepteur	Environ 2,5 heures
Alimentation boîtier de charge	5 V / 2 A (USB-C)
Capacité batterie boîtier	3000 mAh / 3,7 V
Temps de charge boîtier	Environ 4 heures
Fonction silence	Oui, par bouton sur l'émetteur
Extinction automatique	Après 10 min sans connexion
Compatibilité micro	Micros dynamiques (connecteur XLR femelle)
Dimensions émetteur/récepteur	80 × 24 × 24 mm
Poids émetteur/récepteur	36 g chacun
Microphone inclus	NDM-4 dynamique, cardioïde
Nombre max. de systèmes simultanés	6 paires
Contenu de l'emballage	Émetteur, récepteur, boîtier de charge, micro NDM-4, câble USB-C, pince micro, manuel
Garantie	1 an (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - B4RC NUX

Comment appairer l'émetteur et le récepteur ?

Appuyez sur le bouton d'alimentation de l'émetteur et du récepteur pour les allumer. L'appairage automatique s'effectue en quelques secondes. L'indicateur LED devient vert fixe lorsque la connexion est établie.

Quelle est l'autonomie de la batterie ?

L'émetteur et le récepteur offrent environ 3,5 heures d'autonomie sur une charge complète. Le boîtier de charge peut recharger les deux appareils plusieurs fois.

Comment recharger les appareils ?

Placez l'émetteur et le récepteur éteints dans le boîtier de charge, puis appuyez sur le bouton de charge. Le boîtier se recharge via USB-C avec un adaptateur 5V/2A. La charge complète du boîtier prend environ 4 heures.

Quelle est la portée maximale du système ?

La portée effective est de 30 mètres maximum en champ libre. La portée réelle peut varier en fonction des obstacles et des interférences.

Puis-je utiliser plusieurs systèmes B4RC en même temps ?

Oui, jusqu'à 6 paires de systèmes NUX 2,4 GHz peuvent fonctionner simultanément dans la même zone sans interférence, grâce à la sélection automatique des canaux.

Comment activer le mode silencieux ?

En fonctionnement normal, appuyez brièvement sur le bouton d'alimentation de l'émetteur. La LED devient rouge fixe. Pour désactiver le silence, appuyez à nouveau.

Le système est-il compatible avec tous les micros dynamiques ?

Oui, le B4RC est conçu pour fonctionner avec la plupart des micros dynamiques à connecteur XLR mâle (comme le NDM-4 inclus). Assurez-vous que le micro ne nécessite pas d'alimentation fantôme.

Que faire si les voyants clignotent en rouge ?

Un clignotement rouge indique généralement une batterie faible ou une absence de connexion. Rechargez les appareils ou vérifiez qu'ils sont allumés et à proximité l'un de l'autre.

Comment nettoyer le microphone NDM-4 ?

Utilisez un chiffon doux et sec pour nettoyer la grille et le corps. Évitez les liquides. Pour un nettoyage en profondeur, retirez la grille si possible et brossez-la délicatement.

Où trouver le service après-vente ?

Le service après-vente est assuré par le fabricant : Zhuhai Cherub Technology. En Chine, composez le 400-990-9866. Pour les autres pays, consultez le site cn.nuxaudio.com ou contactez votre revendeur.

MODE D'EMPLOI B4RC NUX

型号：B-4RC 名称：麦克风无线系统 制造商:珠海市蔚科科技开发有限公司 生产商:珠海市蔚科科技开发有限公司 地址:珠海市高新 区唐家湾镇科技九路10号 电话:[phone] 网址:cn.nuxaudio.com 执行标准:Q/WKDZ 001-2020 售后服务热线:400-990-9866 中国制造

NUX B-4RC 麦克风无线系统 WIRELESS SYSTEM 新一代2.4GHz麦克风无线系统 使用手册

产品简介

感谢您选购NUX B-4RC，它是一款基于2.4GHz无线技术的新一代麦克风无线系统。几乎不需要任何设置，它就能将您最喜爱的动圈式麦克风变成无线麦克风，从此摆脱线材的束缚，享受无线乐趣。

为了满足乐手的需求，我们开发了多款2.4GHz无线系统产品，同一空间内最多可同时使用6对NUX无线产品。

为了避免出现噪声或串扰问题，请尽量避免将其它无线产品与NUX无线产品一起使用。

产品特点

• 即插即用2.4GHz麦克风无线系统
• 24bit高保真音质
• 小于4.8毫秒超低系统延迟
• 业界领先的自动配对系统
• 内置高性能锂电池，可持续工作约3.5小时

发射器

①卡农接口（母）
②电源/静音指示灯
③电源/静音按键
④磁吸充电触点

Diagram of a device with numbered parts labeled ①, ②, and ③ pointing to ports or components.

接收器

①卡农接口（公）
②电源/静音指示灯
③电源按键
④磁吸充电触点

Diagram of two cylindrical electronic devices with labeled components, showing numbered parts and internal structure.

NDM-4 动圈式麦克风

①麦克风网罩
②电源开关
③发射器接口

Diagram of a microphone with labeled parts: head, body, and handle

操作指南

配对与使用

B-4RC内置了强大的自动配对功能，请按照如下步骤操作：

1. 按住发射器、接收器的电源按键直至开机。

发射器

接收器

1. 发射器与接收器会开始检测射频环境并自动选择最佳的工作通道完成配对。

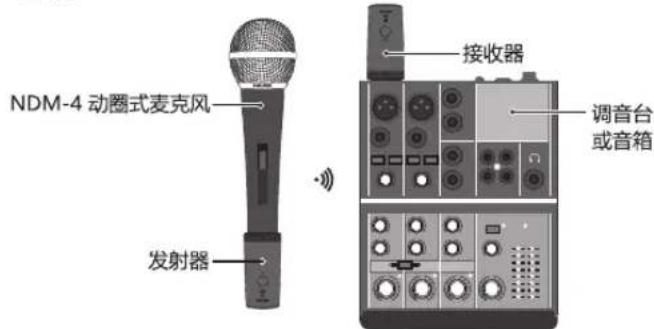

2. 将发射器连接至您的动圈式麦克风，将接收器连接到您的调音台或音箱。

NDM-4 动圈式麦克风 发射器 接收器 调音台 或音箱

静音模式

B-4RC正常工作时按发射器的电源按键一次可以进入"静音模式”，发射器与接收器的工作指示灯均会长亮红色。在静音模式下再按一次发射器上的电源按键便可以使B-4RC恢复到正常工作模式。

发射器

接收器

电池状态

当打开机器时，指示灯会显示电量信息，指示灯不同颜色所表示的电量信息如下：

绿色
电池电量 (100%≥电量≥75%)

黄色 电池电量 (75%>电量≥50%)

红色 电池电量 (50%>电量≥25%)

充电

给充电收纳盒充电

请使用5V输出电流至少为2A的充电器为充电收纳盒充电，低电量到满电状态充电时间约为4小时。

USB-C充电线

使用充电收纳盒为发射器与接收器充电

将发射器与接收器关机并放入充电收纳盒，然后按充电收纳盒上的充电按键激活充电功能。

开始充电时，充电收纳盒上的电量指示灯会亮起5秒后自动熄灭。发射器与接收器充电时，机身的指示灯会呈红色常亮状态，充满电后指示灯会自动熄灭。

Illustration of an open portable electronic device with two ports and a hand inserting a plug (no text or symbols visible)

查看充电收纳盒电量

您可以依据下表查看充电收纳盒在充放电时的电量:

模式	电量	LED 1	LED 2	LED 3	LED 4
充电模式	<25%	闪烁	熄灭	熄灭	熄灭
	25%-50%	长亮	闪烁	熄灭	熄灭
	50%-75%	长亮	长亮	闪烁	熄灭
	75%-100%	长亮	长亮	长亮	闪烁
	100%	长亮	长亮	长亮	长亮
放电模式(5秒钟后全部熄灭)	>75%	长亮	长亮	长亮	长亮
	50%-75%	长亮	长亮	长亮	熄灭
	25%-50%	长亮	长亮	熄灭	熄灭
	5%-25%	长亮	熄灭	熄灭	熄灭
	1%-5%	闪烁	熄灭	熄灭	熄灭
	<1%	熄灭	熄灭	熄灭	熄灭

自动关机功能

为了最大限度延长电池续航时间，B-4RC内置了自动关机功能。发射器或接收器在无线没有连接时，10分钟后将自动关机。再次使用时需按电源按键重新开机。

发射器 接收器

使用场景

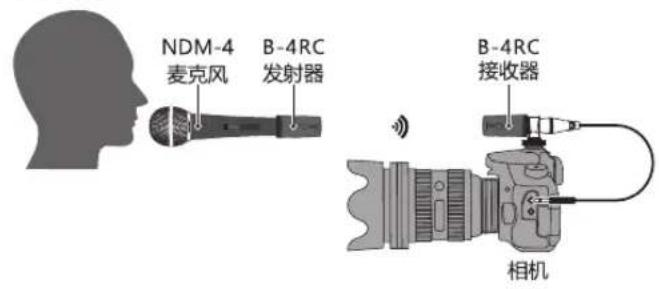

无线录音

NDM-4 麦克风 B-4RC 发射器 B-4RC 接收器 相机

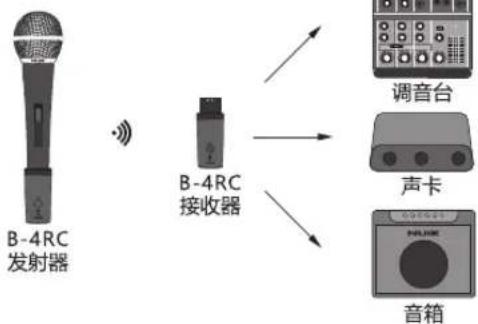

常规用途一


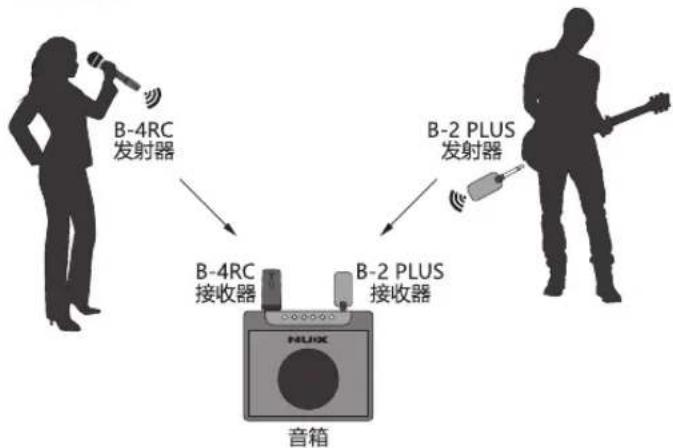

常规用途二

技术规格

• 工作频率: 2.4GHz
• 采样精度: 24bit
• 系统延时: <4.8ms
• 有效距离: ≤30m (实际距离会因使用环境而异)
• 信号失真度: <0.1% @ 1kHz
• 内置锂电池容量 (发射器/接收器): 330mAh/3.7V
• 发射器/接收器工作时间: 3.5小时
• 发射器/接收器充电时间: 大约2.5小时
• 充电收纳盒内置锂电池容量: 3000mAh/3.7V
• 充电收纳盒充电时间: 大约4小时
• 体积
  发射器：80mm(L)×24mm(W)×24mm(H)
  接收器：80mm(L) x 24mm(W) x 24mm(H)
• 重量
  发射器：36g
  接收器：36g

*技术规格如有变更，恕不另行通知。

NDM-4 动圈式麦克风

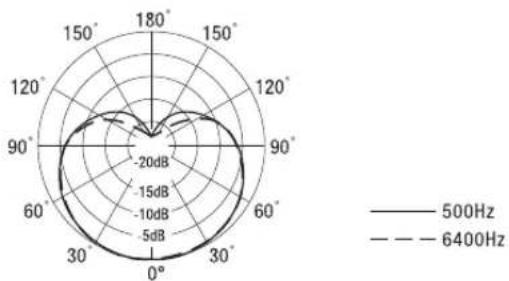

指向性图

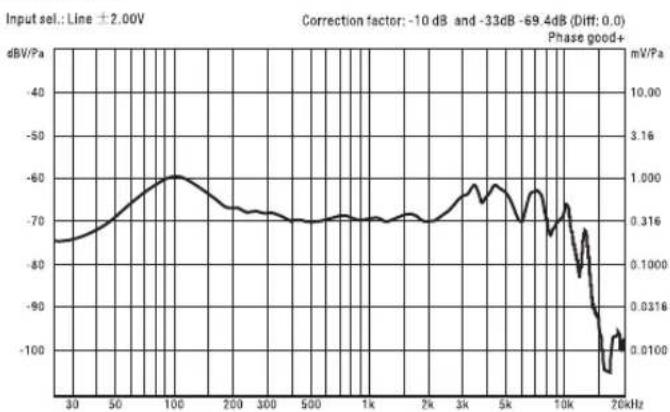

频响曲线

技术规格

• 型式：动圈式
• 标准阻抗：600Ω ± 15% (AT 1kHz)
• 正面灵敏度：-48.4±3dB(0dB=1v/pa)
• 频率回应范围：50Hz - 15kHz
• 指向特性：单一指向
• 工作温度范围： -30℃ - 60℃
• 结构：阻尼避震式
• 体积：164mm(L) × 50mm(W) × 50mm(H)
• 重量：261g

包装内含

• 发射器 × 1
• 充电线 × 1
• 接收器 x 1
• 使用手册 x 1
• NDM-4 x 1
• 麦克风支架 x 1

*技术规格如有变更，恕不另行通知。

有关产品中所含有害物质限量的说明

为了控制和减少电器电子产品废弃后对环境造成的污染，本资料就本公司产品中所含的特定有害物质限量及其安全性予以说明。

本资料适用于2022年12月31号以后本公司所制造的产品。

环保使用期限

此标志适用于在中国国内销售的电子信息产品，表示环保使用期限的年数。所谓环保使用期限是指在制造日起的规定期限内，产品中所含的有害物质不致引起环境污染，不会对人身、财产造成严重的不良影响。环保使用期限仅在遵照产品使用说明，正确使用产品的条件下才有效。不当的使用，将会导致有害物质泄漏的危险。

产品中所含有害物质限量说明

项目	限量
邻苯二甲酸酯类物质的限量	A类	B类
	○	○
多环芳烃类物质的限量	A类	B类
	○	○
可迁移元素物质的限量	A类	B类
	○	○
苯系物、总挥发有机化合物及甲醛物质的限量	○
五氯苯酚(PCP)物质的限量	○
电子部件限用物质的限量	○
天然放射性核素的限量	○
*上表当中的信息依据GB 28489-2022仅在产品含有其中限量要求项目时适用。本表格依据GB 28489-2022的规定编制。○表示该有害物质在该部件所有均质材料中的含量均在GB 28489-2022第五章规定的限量要求以下。保护环境如果需要废弃本产品,请遵循本地相关指引,请勿随意丢弃或作为生活垃圾处理,以避免对环境造成污染。

质量承诺

亲爱的NUK用户：

在您使用MHK产品时，请仔细参阅产品说明书，当您有疑问和困难时，请拨打售后服务热线：

400-990-9866

■一周内出现质量问题可退货退款 ■一年内出现质量问题可免费维修
■一月内出现质量问题可调换 ■终身享有咨询和维修服务

[请向销售商索取正规发票并予以保存]

换修政策

一、包换政策：

1、消费者通过正规授权渠道购买的产品，自购机之日起1个月之内，在正常使用情况下出现非人为的产品性能故障、且产品外观及包装保持完好，可向所购机的经销商换机。
2、消费者在换机时应出示由经销商开出的购机凭证，否则经销商可以不予更换。

二、保修政策

1、消费者通过正规授权渠道购买的产品(以发票所示销售方为准)，自购买之日起1年内，若出现非人为损坏的性能故障，可享有免费维修服务。
2、对于超过1年或人为及不可抗力因素造成损坏的产品，我司可提供有偿维修服务。

*本售后政策仅适用于中国大陆地区，其它国家及地区以当地售后政策及法律法规为准。

售后服务地址

广东省珠海市高新区唐家湾镇科技九路10号 邮编:519080

珠海市蔚科科技开发有限公司 售后服务部

制造商:珠海市蔚科科技开发有限公司 生产商:珠海市蔚科科技开发有限公司

地址:珠海市高新区唐家湾镇科技九路10号 电话:[phone] 网址:cn.nuxaudio.com

合格证

Certificate

检验员

Inspector

生产日期

名称麦克风无线系统
型号 B-ABC

Type

本产品经检验合格

This product is inspected and approved.

执行标准 Q/WKDZ 001-2020

Product is certificated with QAWKDZ 001-2020
