MODE D'EMPLOI KD-R462 JVC
Veuillez lire les instructions attentivement avant d'utiliser l'appareil afin d'obtenir les meilleures performances possibles de l'appareil.
Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)
Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.
Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.
Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver de leurs effets nocifs sur notre santé et sur l'environnement.
Remarque : Le symbole "Pb" ci-dessous sur des piles électriques indique que cette pile contient du plomb.
Déclaration de conformité se rapportant à la directive EMC 2004/108/EC
Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU
Fabricant :
JVC KENWOOD Corporation
3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan
Représentants dans l'UE :
JVC Technical Services Europe GmbH
Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Allemagne
Marquage des produits utilisant un laser
L'étiquette est attachée au châssis/boîtier de l'appareil et indique que l'appareil utilise des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.
SOMMAIRE
| BEFORE USE | 2 |
| BASICS | 3 |
| GETTING STARTED | 4 |
| CD / USB / iPod / ANDROID | 5 |
| RADIO | 7 |
| AUX | 9 |
| AUDIO SETTINGS | 9 |
| DISPLAY SETTINGS | 11 |
| MORE INFORMATION | 13 |
| TROUBLESHOOTING | 14 |
| SPECIFICATIONS | 15 |
| INSTALLATION / CONNECTION | 16 |
AVANT UTILISATION
Avertissement
N'utilisez aucune fonction qui risque de vous distraire de la conduite sûre de votre véhicule.
Précautions
Réglage du volume :
- Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d'éviter tout risque d'accident.
- Réduisez le volume avant de reproduire des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.
Généralités :
- Évitez d'utiliser le périphérique extérieur s'il peut gêner une conduite en toute sécurité. Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenus responsables pour toute perte des données enregistrées.
- Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit. Si une erreur de disque se produit à cause de la condensation sur l'objet laser, éjectez le disque et attendez que l'humidité s'évapore.
Télécommande (RM-RK52) :
- Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple. La pile au lithium risque d'exploser si elle est remplacée incorrectement. Ne la remplacez qu'avec le même type de pile ou son équivalent. Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.
- Gardez la pile hors de la portée des enfants et dans son emballage d'origine quand elle n'est pas utilisée. Débarrassez-vous des piles usagées rapidement. En cas d'ingestion, contactez un médecin immédiatement.
- Les opérations sont expliquées principalement en utilisant les touches de la façade du KD-R461. La langue anglaise est utilisée pour l'explication des affichages de ce manuel.
- [XX] indique les éléments choisis.
- (⇒ XX) indique que des références sont disponibles aux pages citées.
Entretien
Nettoyage de l'appareil : Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.
Nettoyage du connecteur : Détachez la façade et nettoyez le connecteur à l'aide d'un coton-tige en faisant attention de ne pas endommager le connecteur.
Manipulation des disques :
- Ne pas toucher la surface d'enregistrement du disque.
- Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus. N'utilisez aucun accessoire pour le disque.
- Nettoyer le disque en partant du centre vers l'extérieur.
- Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N'utilisez aucun solvant.
- Pour retirer les disques de cet appareil, tirez-les horizontalement. Retirez les ébarbures du bord du trou central du disque avant d'insérer un disque.
Connecteur (sur la face arrière de la façade)

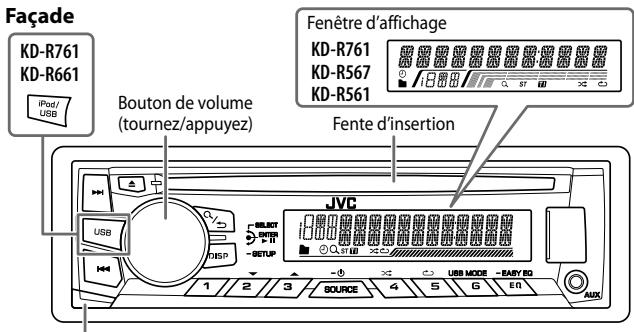

FONCTIONNEMENT DE BASE
Touche de détachement

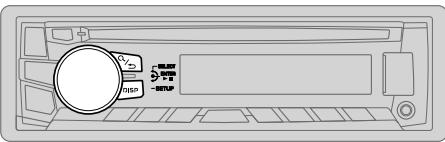

Télécommande (RM-RK52)
KD-R567 / KD-R467 peut être commandé à distance avec une télécommande vendue séparément.
Capteur de télécommande (NE l'exposez PAS à la lumière directe du soleil.)
Les fonctions de la télécommande ne sont pas disponibles pour KD-R761 / KD-R661 / KD-R561 / KD-R469 / KD-R464 / KD-R462 / KD-R461.
Comment remplacer la pile
| Pour | Sur la façade | Sur la télécommande |
| Mettez l'appareil sous tension | Appuyez sur SOURCE-➀.Maintenez la touche enforcée pourmettre l'appareil hors tension. | — |
| Ajustez le volume | Tournez le bouton de volume. | Appuyez sur VOL + ou VOL - . |
| Appuyez sur le bouton de volume pour couper le son oumettre la lecture en pause.Appuyez une nouvelle fois pour annuler. | Appuyez sur ✦ pour couper le son oumettre la lecture en pause.Appuyez une nouvelle fois pour annuler. |
| Sélectionner la source | · Appuyez répétitivement sur SOURCE-➁.Appuyez sur SOURCE-➂, puis tournez le bouton de volume avant 2 secondes.Appuyez sur iPod / USB ou USB pour sélectionner directement la source iPod ou USB. | Appuyez répétitivement sur SOURCE . |
| Changez l'information sur l'affichage | Appuyez répétitivement sur DISP-SETUP. (→ 13) | — |
Annule la démonstration
1. Maintenez enfoncée DISP-SETUP. 2. Tournez le bouton de volume pour sélectionner [DEMO], puis appuyez sur le bouton. 3. Tournez le bouton de volume pour sélectionner [DEMO OFF], puis appuyez sur le bouton. 4. Appuyez sur DISP-SETUP pour quitter.
Réglez l'horloge
1. Maintenez enfoncée DISP-SETUP. 2. Tournez le bouton de volume pour sélectionner [CLOCK], puis appuyez sur le bouton. 3. Tournez le bouton de volume pour sélectionner [CLOCK SET], puis appuyez sur le bouton. 4. Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Jour → Heure → Minute. 5. Tournez le bouton de volume pour choisir [24H/12H], puis appuyez sur le bouton. 6. Tournez le bouton de volume pour choisir [12 HOUR] ou [24 HOUR], puis appuyez sur le bouton. 7. Appuyez sur DISP-SETUP pour quitter.
Pour revenir à l'option de réglage précédente, appuyez sur Q / ⊃.
Faites les réglages de base
1. Maintenez enfoncée DISP-SETUP. 2. Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3. Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4. Appuyez sur DISP-SETUP pour quitter.
Pour revenir à l'option de réglage précédente, appuyez sur Q /.
Défaut : XX
| SETTINS |
| BEEP | ON: Met en service la tonalité des touches. ; OFF: Met hors service la fonction. |
| SRC SELECT |
| AM* | ON: Met en service AM dans la sélection de la source. ; OFF: Hors service. |
| AUX* | BT ADAPTER: Sélectionne ce réglage quand l'adaptateur Bluetooth KS-BTA100 est connecté à la prise AUX. (⇒ 9) ; ON: Met en service AUX dans la sélection de la source. ; OFF: Hors service. |
| F/W UPDATE |
| SYSTEM |
| F/W xxxx | YES: Démarrer la mise à niveau du micrologiciel. ; NO: Annulation (la mise à niveau n'est pas activée). Pour en savoir plus sur la mise à niveau du micrologiciel, reféréz-vous à: <http://www.jvc.net/cs/car/>. |
| CLOCK |
| CLOCK SYNC | AUTO: L'horloge est réglée automatiquement à l'aide des données d'horloge (CT) comprises dans les données du signal FM Radio Data System. ; OFF: Annulation. |
| CLOCK DISP | ON: L'horloge apparait sur l'affichage même quand l'appareil est hors tension. ; OFF: Annulation. |
| ENGLISH | La langue séLECTIONnée est utilisée comme langue d'affichage pour les menus et les informations de la balise (nom de dossier, nom de fidchier, titre du morceau, nom de l'artiste, nom de l'album) le cas échéant. Par défaut la langue des menus est:
KD-R761 / KD-R661 / KD-R561 / KD-R469 / KD-R464 / KD-R462 / KD-R461: ENGLISH
KD-R567 / KD-R467: PUSCKK |
- Pas d'affichage quand la source correspondante est sélectionnée.

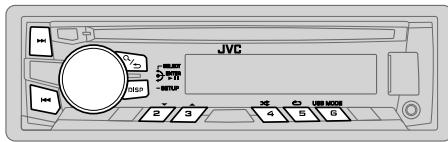

Démarrez la lecture
La source change automatiquement et la lecture démarre.
CD
Prise d'entrée USB
| Pour | Sur la façade | Sur la télécommande |
| Recherche rapide vers l'arrière/vers l'avant*3 | Maintenez enfoncé | ▲ / ▲ ▲. | Maintenez enfoncé ▲ / ▲ . |
| Sélectionnez un une plage ou un fichier | Appuyez sur ↓ / ▲ ▲. | Appuyez sur ↓ / ▲ . |
| Sélectionnez un dossier*4 | Appuyez sur 3 ▲ / 2 ▼. | Appuyez sur ▲ / ▼ . |
| Répéter la lecture*5 | Appuyez répétitivement sur 5 ▲ ▲. |
| TRACK RPT/ RPT OFF : CD Audio ou fichier JVC Playlist Creator (JPC) / JVC Music Control (JMC) (→ 13) |
| TRACK RPT/ FOLDER RPT/ RPT OFF : Fichier MP3/WMA/WAV |
| ONE RPT/ ALL RPT/ RPT OFF : iPod ou ANDROID |
| Lecture aléatoire*5 | Appuyez répétitivement sur 4 ▲ ▲. |
| ALL RND/ RND OFF : CD Audio |
| FOLDER RND/ ALL RND/ RND OFF : Fichier MP3/WMA/WAV ou fichier JPC / JMC |
| SONG RND/ ALL RND/ RND OFF : iPod ou ANDROID |
1. Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé. 2. Lors de la connexion d'un périphérique Android, "Press [VIEW] to install JVC MUSIC PLAY APP" apparaît. Suivez les instructions pour installer l'application. Vous pouvez aussi installer la dernière version de l'application JVC MUSIC PLAY sur tout périphérique Android avant la connexion. (→ 13) 3. Pour Android : Fonctionne uniquement quand [AUTO MODE] est sélectionné. (→ 6) 4. Pour CD : Uniquement pour les fichiers MP3/WMA. Cela ne fonctionne pas pour l'iPod/Android. *5. Pour iPod/Android : Fonctionne uniquement quand [HEAD MODE]/[AUTO MODE] est sélectionné. (→ 6)
| Pour | Sur la façon |
| Sélectionnez le mode de commande | Quand la source est iPod, appuyez répétitivement sur 6 USB MODE. |
| HEAD MODE: Commande à partir de l'appareil. |
| IPHONE MODE: Commande à partir de iPod/iphone. Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de l'appareil. |
| Quand la source est Android, appuyez répétitivement sur 6 USB MODE. |
| AUTO MODE: Commande à partir de l'appareil (en utilisant l'application JVC MUSIC PLAY). |
| AUDIO MODE: Commande d'autres applications de lecture multimédia à partir du péripérisque Android (sans utiliser l'application JVC MUSIC PLAY). Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de l'appareil. |
| Sélectionnez le lecteur de musique | Appuyez répétitivement sur 6 USB MODE. |
| Les morceaux mémorisés dans le support suivant sont lus. |
| • Mémoire interne ou smartphone (Mass Storage Class) sélectionné |
| • Lecteur sélectionné parmi plusieurs lecteurs. |
Change la vitesse de lecture des livres audio
(Pour KD-R761 / KD-R661)
Pendant l'écoute de l'iPod et quand [HEAD MODE] est sélectionné (=> Sélectionnez le mode de commande)...
1. Maintenez enfoncée DISP-SETUP. 2. Tournez le bouton de volume pour choisir [IPOD], puis appuyez sur le bouton. 3. Appuyez sur le bouton de volume pour sélectionner [AUDIOBOOKS]. 4. Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.
0.5× SPEED / 1× SPEED / 2× SPEED : Choisissez la vitesse de lecture souhaitée du fichier sonore des livres audio dans votre iPod/iPhone. (Défaut : Dépend du réglage de votre iPod/iPhone.)
5 Appuyez sur DISP-SETUP pour quitter.
Pour revenir à l'option de réglage précédente, appuyez sur Q / ⊃.
Sélectionnez un fichier à partir d'un dossier/liste
1 Appuyez sur Q / Q. 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton.

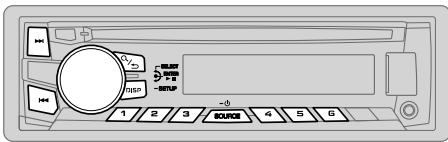

Recherche rapide
Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.
Pour les fichiers MP3/WMA/WAV ou fichiers JPG/JMC :
Tournez le bouton de volume rapidement.
Pour iPod :
Vous pouvez rechercher un fichier en fonction du premier caractère.
Appuyez sur 3 ▲/2 ▼ ou tournez le bouton de volume rapidement pour sélectionner le caractère souhaité (A à Z/0 à 9/Others).
- Sélectionnez "OTHERS" si le premier caractère est autre que A à Z, 0 à 9.
- Pour revenir à l'option de réglage précédente, appuyez sur Q / ⊃.
- Pour annuler, maintenez enfoncée Q/3.
- Pour iPod, applicable uniquement quand [HEAD MODE] est sélectionné.
(→ Sélectionnez le mode de commande)
- Pour ANDROID, applicable uniquement quand [AUTO MODE] est sélectionné. (→ Sélectionnez le mode de commande)
Bandes prises en charge :
Pour KD-R761 / KD-R661 / KD-R561 / KD-R469 / KD-R464 / KD-R462 / KD-R461 :
FM/AM
Pour KD-R567/KD-R467 : FM/FM-LO/AM
"ST" s'allume lors de la réception d'une émission FM stéréo avec un signal suffisamment fort.
Recherche d'une station
1 Appuyez répétitivement sur SOURCE- pour sélectionner une bande. 2 Appuyez sur / (ou appuyez sur / sur la RM-RK52) pour rechercher une station automatique.
(ou) Maintenez enfoncée |<▶/▶| (ou maintenez pressée <▶ sur la RM-RK52) jusqu'à ce que "M" clignote, puis appuyez répétitivement dessus pour rechercher une station manuelle.
Réglages en mémoire
Vous pouvez mémoriser un maximum de 12 stations pour FM, 6 stations pour FM-LO et 6 stations pour AM.
Mémorisation d'une station
Pendant l'écoute d'une station...
Maintenez pressée une des touches numériques (1 à 6). (ou)
1 Maintenez enfoncé le bouton de volume jusqu'à ce que "PRESET MODE" clignote. 2 Tournez le bouton de volume pour désirer un numéro de préréglage, puis appuyez sur le bouton.
Le numéro de préréglage clignote et "MEMORY" apparaît.
Sélectionnez une station mémorisée
Appuyez sur l'une des touches numériques (1 à 6). (ou)
1 Appuyez sur /
2 Tournez le bouton de volume pour désirer un numéro de préréglage, puis appuyez sur le bouton pour valider.
Autres paramètres
1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour choisir [TUNER], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour faire une sélection (⇒ 8) , puis appuyez sur le bouton. 4 Répétez l'étape 3 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 5 Appuyez sur DISP-SETUP pour quitter.
Pour retourner à l'option de réglage précédente, appuyez sur Q / .
Défaut: XX
RADIO TIMER
Met la radio sous tension à une heure spécifique quelle que soit la source actuelle.
1 ONCE/DAILY/ WEEKLY/OFF: Sélectionnez la fréquence de mise en service de la minuterie. 2 Choisissez la bande. (⇒ 7) 3 Sélectionnez la station préréglée. Pour KD-R761 / KD-R661 / KD-R561 / KD-R469 / KD-R464 / KD-R462 / KD-R461: 01 à 18 (pour FM)/ 01 à 06 (pour AM) Pour KD-R567 / KD-R467: 01 à 12 (pour FM)/ 01 à 06 (pour FM-LO/AM)
4 Réglez l'heure et le jour*1 de mise en service.
"O" s'allume quand le réglage est terminé.
La minuterie de radio ne se met pas en service dans les cas suivants.
L'appareil est mis hors tension. - [OFF] est sélectionné pour [AM] dans [SRC SELECT] après la sélection de la minuterie de radio pour AM. (⇒ 4)
SSM
(Pour KD-R761 / KD-R661 / KD-R561 / KD-R469 / KD-R464 / KD-R462 / KD-R461)
SSM 01-06/SSM 07-12/SSM 13-18:
Prérègle automatiquement un maximum de 18 stations pour FM.
"SSM" s'arrête de clignoter quand les 6 premières stations sont mémorisées.
Sélectionnez SSM 07 - 12 / SSM 13 - 18 pour mémoriser les 12 stations suivantes.
(Pour KD-R567 / KD-R467)
FM:SSM01-06/SSM07-12;FM-L0:SSM01-06
Préréglez un maximum de 12 stations pour FM et de 6 stations pour FM-L0.
"SSM" s'arrête de clignoter quand les 6 premières stations sont mémorisées.
Choisissez SSM 07 - 12 pour mémoriser les 6 stations suivantes pour FM.
LOCAL SEEK*2
ON : Recherche uniquement les stations avec une bonne réception. ; OFF : Annulation.
- Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous changez la source/station, vous devez refaire les réglages.
| IF BAND*2 | AUTO: Augmente la sélectivité du tuning pour réduire les interférences des stations FM/FM-LO adjacentes. (L'effect stéreo peut être perdu.) ; WIDE: Il y a des interférences des stations FM/ FM-LO adjacentes, mais la qualité du son n'est pas dégrée et l'effet stéreo est conservé. |
| MONO*3 | ON: Améliorer la réception FM mais l'effet stéreo sera perdu.; OFF: Annulation. |
| NEWS-STBY*3 | ON: L'appareil commute temporarément sur le programme d'information s'il est disponible.; OFF: Annulation. |
| REGIONAL*3 | ON: Commute sur une autre station uniquement dans la région spécifique, à l'aide de la commande "AF"; OFF: Annulation. |
| AF SET*3 | ON: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise.; OFF: Annulation. |
| TI SET*3 | ON: Permet à l'apparil de commuter temporarient sur les informations routières si elles sont disponibles ("TI"sallume).; OFF: Annulation. |
| PTY SEARCH | Sélectionnez un code PTY (voir ci-dessous). S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée. |
Code PTY : NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY M (musique), OLDIES, FOLK M (musique), DOCUMENT
1 Sélectionnable uniquement quand [ONCE] ou [WEEKLY] est requis à l'étape 1. 2 Uniquement pour la source FM/FM-L0. *3 Uniquement pour la source FM.

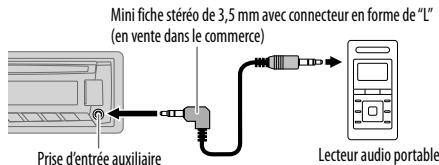

Utilisation d'un lecteur audio portable
1 Connectez un lecteur audio portable (en vente dans le commerce).
2 Sélectionnez [ON] pour [AUX] dans [SRC SELECT]. (→ 4) 3 Appuyez répétitivement sur SOURCE pour sélectionner AUX. 4 Mettez sous tension le lecteur audio portable et démarrez la lecture.
Utilisez une mini fiche stéréo munie d'une fiche à 3 connecteurs pour obtenir une sortie audio optimale.

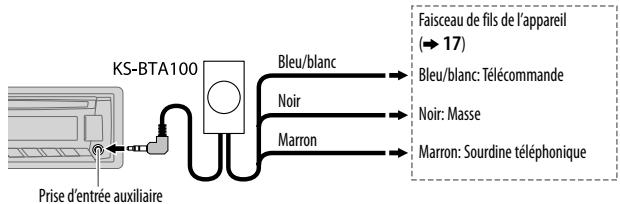

Utilisation d'un périphérique Bluetooth
1 Connectez l'adaptateur Bluetooth, KS-BTA100 (vendu séparément).
2 Enregistrement (appairage) d'un appareil Bluetooth avec le KS-BTA100. 3 Sélectionnez [BT ADAPTER] pour [AUX] dans [SRC SELECT]. (→ 4) 4 Appuyez répétitivement sur SOURCE pour sélectionner BT AUDIO. 5 Commencez à utiliser le périphérique Bluetooth.
Pour plus de détails, se reporter au manuel d'instructions du KS-BTA100.
RÉGLAGES AUDIO
| Pour | Sur la façade |
| Choisissez un égalisseur pré régle | Appuyez répétitivement sur EQ-EASY EQ. |
| Appuyez sur EQ-EASY EQ, puis tournez le bouton de volume avant 2 secondes. Égalisseur pré régèle: FLAT (défaut), HARD ROCK, JAZZ, POP, R&B, TALK, USER1, USER2, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE |
| Mémorisez vos propres ajustements sonores | 1 Maintenez enforcée EQ-EASY EQ. |
| 2 Tournez le bouton de volume pourCHOISIR [EASY EQ], puis appuyez sur le bouton. |
| 3 Tournez le bouton de volume pourCHOISIR [USER1] ou [USER2], puis appuyez sur le bouton. |
| 4 Tournez le bouton de volume pourfaire une série, puis appuyez sur le bouton. |
| SUB.W SP*1*2: | 00 à +06 (Défaut: 03 |
| SUB.W*1*3: | -08 à +08 00 |
| BASS LVL: | -06 à +06 00 |
| MID LVL: | -06 à +06 00 |
| TRE LVL: | -06 à +06 00) |
| Pour returner à l'option de réglage précédente, appuyez sur Q/→. |
| Pour quitter, appuyez sur EQ-EASY EQ. |
1 Affiche uniquement quand [SUB.W] est réglé sur [ON]. (→ 10) 2 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [SUB.W/SUB.W]. (→ 11) *3 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB.W] ou [SUB.W/SUB.W]. (→ 11)
Autres paramètres
1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour faire une sélection (⇔ 10), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur DISP-SETUP pour quitter.
Pour revenir à l'option de réglage précédente, appuyez sur Q / →
Défaut : XX
| EQ SETTING |
| EQ PRESET | FLAT/HARD ROCK/JAZZ/POP/R&B/TALK/USER1/USER2/VOCAL BOOST/BASS BOOST/CLASSICAL/DANCE: Choisit un égalisseur préréglé. |
| EASY EQ | 1 USER1/USER2:Sélectionnez un nom préréglé. |
| 2 Ajustez vos propres ajustements sonores. |
| SUB.W SP*1*2: | 00 à +06 | (Défaut: 03 |
| SUB.W*1*3: | -08 à +08 | 00 |
| BASS LVL: | -06 à +06 | 00 |
| MID LVL: | -06 à +06 | 00 |
| TRE LVL: | -06 à +06 | 00 |
| PRO EQ | 1 USER1/USER2:Sélectionnez un nom préréglé. |
| 2 BASS/MIDDLE/TREBLE: Choisissez une tonalité de son. |
| 3 Ajustez les éléments sonores de la tonalité de son可以选择. |
| BASS Fréquence: 60/80/100/200 HZ Niveau: -06 à +06 Q1.0/Q1.25/Q1.5/Q2.0 MIDDLE Fréquence: 0.5/1.0/1.5/2.5 KHZ Niveau: -06 à +06 Q0.75/Q1.0/Q1.25 TREBLE Fréquence: 10.0/12.5/15.0/17.5 KHZ Niveau: -06 à +06 Q FIX |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| AUDIO |
| BASS BOOST | +01/+02: Choisit votre niveau préfééré d'accentuation des graves.; OFF: Annulation. |
| LOUD | 01/02: Accentue les basses ou hautes fréquences pour produit un son plus équilibré aux faibles niveaux de volume.; OFF: Annulation. |
| SUB.W LEVEL*1 | SPK-OUT*2 | 00 à +06 (+03): Ajuste le niveau de sortie du caisson de grave connecté par le cable d'enceinte. (→17) |
| PRE-OUT*3 | -08 à +08 (00): Ajuste le niveau de sortie du caisson de grave connecté aux prises de sortie de ligne (REAR/SW) via un amplificateur extérieur. (→17) |
| SUB.W*3 | ON / OFF: Active ou déACTIVE la sortie de caisson de grave. |
| SUB.W LPF*1 | THROUGH: Tous les signaux sont envoyés au caisson de grave.; LOW 55HZ/MID 85HZ/ HIGH 120HZ: Les signaux audio avec des fréquences inférieures à 55 Hz/ 85 Hz/ 120 Hz sont envoyés sur le caisson de grave. |
| SUB.W PHASE*1 | REVERSE (180°)/ NORMAL (0°): Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d'obtenir des performances optimes. (Peut être uniquement sélectionné si un réglage autre que [THROUGH] est choisi pour [SUB.W LPF]. |
| FADER | R06 — F06 (00): Règla la balance de sortie des enceintes avant et arrière. |
| BALANCE*4 | L06 — R06 (00): Règla la balance de sortie des enceintes gauche et droite. |
| VOL ADJUST | -05 — +05 (00): Prégrée le niveau d'ajustement du volume de chaque source (en comparaison avec le niveau de volume FM). Avant un ajustement,CHOISSEZ la source que vous souhaïze ajuster. ("VOL ADJ FIX" apparait si FM est choisi.) |
| AMP GAIN | LOW POWER: Limité le volume maximum à 30. (Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage des enceintes.) ; HIGH POWER: Le niveau de volume maximum est de 50. |
1 Affiche uniquement quand [SUB.W] est réglé sur [ON]. 2 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [SUB.W/SUB.W]. (→ 11) 3 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB.W] ou [SUB.W/SUB.W]. (→ 11) 4 L'ajustement ne peut pas affecter la sortie du caisson de grave.
Réglages audio
| D.T.exp
(Extension numérique de plage) | ON: Créé un son réaliste en compensant les composants haute fréquence et en rétabillisant le temps de montée de la forme d'onde qui est perdu lors de la compression des donnéesés audio.; OFF: Annulation. |
| TEL MUTING*5 | ON: Coupe le son pendant l'utilisation d'un téléphone portable (non connecté par le KS-BTA100); OFF: Annulation. |
| SPK/PRE OUT | Séléctionner le réglage approprié pour obtenir la sortie souhaitée. |
*5 Ne fonctionne pas si [BT ADAPTER] est sélectionné pour [AUX] dans [SRC SELECT]. (→ 4)
SPK/PRE OUT
Connexion via les prises de sortie de ligne (⇔ 17)
| Réglage | Prise de sortie de ligne |
| FRONT(pour KD-R761 / KD-R661) | REAR/SW |
| REAR/REAR | Sortie des enceintes avant | Sortie des enceintes arrêté |
| REAR/SUB.W | Sortie des enceintes avant | Sortie de caisson de grave |
| SUB.W/SUB.W | Sortie des enceintes avant | Sortie de caisson de grave |
Connexion via les câbles d'enceinte (→ 17)
| Réglage | Câble d'enceinte arrêté |
| L (gauche) | R (droite) |
| REAR/REAR | Sortie des enceintes arrêté | Sortie des enceintes arrêté |
| REAR/SUB.W | Sortie des enceintes arrêté | Sortie des enceintes arrêté |
| SUB.W/SUB.W | Sortie de caisson de grave | (Sourdine) |
Si [SUB.W/SUB.W] est sélectionné : - [HIGH 120HZ] est sélectionné dans [SUB.W LPF] et [THROUGH] n'est pas disponible. - [R01] est sélectionné dans [FADER] et la plage sélectionnable est de [R06] à [00]
Réglages d'affichage
KD-R761
KD-R567 / KD-R561
KD-R661 / KD-R469 / KD-R467 / KD-R464 / KD-R462 / KD-R461
1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur DISP-SETUP pour quitter.
Pour revenir à l'option de réglage précédente, appuyez sur Q / ⊃.
Défaut : XX
| DISPLAY |
| DIMMER | Permet de sélectionner l'éclairage de l'affichage et des touches ajusté dans le réglage [BRIGHTNESS]. OFF: Choisis les réglages pour le jour. ; ON: Choisis les réglages pour la nuit. ; DIMMER TIME: Ajusté l'heure de mise en et hors service du gradateur. Tounez le bouton de volume pour régler l'heure de mise en service [ON], puis appuyez sur le bouton. Tounez le bouton de volume pour régler l'heure de mise en service [OFF], puis appuyez sur le bouton. (Défaut: [ON]: 18:00 ou 6:00 PM [OFF]: 6:00 ou 6:00 AM) AUTO: Commute entre les réglages pour la journée et la nuit quand vous allumez ou étiignez les feuels de la voiture. *1 Pour le KD-R761 / KD-R567 / KD-R561 / KD-R469, les couleurs de l'affichage et des touches change en fonction des réglages réalisés sur [COLOR]. |
*1 La connexion du fil de commande de l'éclairage est requise. (⇒ 17)
| BRIGHTNESS | Régle la luminosité des touches, de l'affichage et de la prise d'entree USB séparément pour le jour et la nuit.
1 DAY / NIGHT: Choisissez le jour ou la nuit.
2 Choisissez une zone pour le réglage. (⇒ 11)
3 Réglez le niveau de luminosité (00 à 31).
(Défaut: KD-R761: DAY: 31; NIGHT: 11
Autres modèles: BUTTON ZONE: DAY: 25; NIGHT: 09
DISP ZONE: DAY: 31; NIGHT: 12) |
| SCROLL*2 | ONCE: Fait défilier une fois les informations de l'affichage.; AUTO: Régête le défillement à 5 secondes d'intervalle.; OFF: Annulation. |
| COLOR (pour KD-R761) |
| PRESET | VoupezesSelectionner une couleur séparément pour [ALL ZONE], [ZONE 1],
[DISP ZONE], ou [ZONE 2]. Pour [ALL ZONE], vous pouze aussi selectionner un motif de couleur.
Couleur par défaut:
ALL ZONE: [COLOR 06], ZONE 1: [COLOR 06],
DISP ZONE: [COLOR 01], ZONE 2: [COLOR 27]
1 Choisissez une zone pour le réglage. (⇒ 11)
2 Choisissez une couleur pour la zone sélectionnée.
• COLOR 01 à COLOR 29
• USER: La couleur que vous avez créé pour [DAY COLOR] ou [NIGHT COLOR] apparait.
• COLOR FLOW01 à COLOR FLOW03: La couleur change à une vitesse différente.
• GROOVE/ TECHNO/ EMOTION/ RELAX/ SPECTRUM/SWEEP/POP: Le motif de couleur sélectionné apparait.*3 (Sélectionnable uniquement quand [ALL ZONE] est choisi à l'étape 1.) |
| DAY COLOR | Mémorises vos propres couleurs du jour et de la nuit pour une zone différente.
1 Choisissez une zone pour le réglage. (⇒ 11)
2 RED/GREEN/BLUE: Choisissez une couleur primaire.
3 00 à 31: Sélectionné le niveau. |
| NIGHT COLOR | Régêezes étapes 2 et 3 pour toutes les couleurs primaires.
•)Votre réglages est mémiséré sur [USER] dans [PRESENT].
•Si [00] est choisi pour toutes les couleurs primaires pour [DISP ZONE], rien n'apparait sur l'affiche. |
| COLOR GUIDE | ON: Change l'éclairage des touches, de l'affchage, de la prise d'entrée USB et de la prise d'entrée auxiliaire quand les réglages sont réalisés sur le menu et la recherche de liste. La zone d'affchage change automatiquement en fonction niveau de volume. ; OFF: Annulation. |
| COLOR (pour KD-R567 / KD-R561) |
| PRESET | Choisissez une couleur pour [BUTTON ZONE].Défaut: [COLOR 06]· COLOR 01 à COLOR 29· USER: La couleur que vous avez créé pour [DAY COLOR] ou [NIGHT COLOR] apparait.· COLOR FLOW01 à COLOR FLOW03: La couleur change à une vitesse différente. |
| DAY COLOR | Mémorisez vos propres couleurs du jour et de la nuit.1 RED / GREEN / BLUE: Choisissez une couleur primaire.2 00 à 31: Sélectionné le niveau. |
| NIGHT COLOR | Répétzes les étapes 1 et 2 pour toutes les couleurs primaires.·)Votte réglages est mémorié sur [USER] dans [COLOR]. |
| MENU COLOR | ON: Change l'éclairage des touches sur la couleur blanche quand les réglages sont réalisés sur le menu et la recherche de liste. ; OFF: Annulation. |
| COLOR (pour KD-R469) |
| KEY ILLUMI | RED / GREEN: Sélectionné couleur d'éclairage des touches. |
[NIGHT COLOR] ou [DAY COLOR] est changé quand vous allumez ou éteignez les feux de la voiture. 2 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place). 3 Si un de ces motifs de couleur est sélectionné, la couleur d'éclairage [ZONE 1], [DISP ZONE], [ZONE 2] change sur la couleur par défaut.
À propos des disques et des fichiers audio
- Cet appareil ne peut lire que les CD suivants :
DIGITAL AUDIO
DIGITAL AUDIO
Recordable
DIGITAL AUDIO
ReWritable
- Cet autoradio peut produire des disques multi-session ; mais les sessions non fermées sont sautées pendant la lecture.
- Disques ne pouvant pas être lus :
- Disques qui ne sont pas ronds.
- Disques avec des colorations sur la surface d'enregistrement ou disques sales.
- Disques réinscriptibles/effaçables qui n'ont pas été finalisés.
- CD de 8 cm. Essayer d'insérer un disque à l'aide d'un adaptateur peut entraîner un dysfonctionnement de l'appareil.
- Lecture de disques à double face : La face non DVD d'un disque à "DualDisc" n'est pas compatible avec le standard "Compact Disc Digital Audio". Par conséquent, l'utilisation de la face non DVD d'un disque à double face sur cet appareil ne peut pas être recommandée.
Fichiers pouvant être lus :
- Extensions de fichier : MP3 (.mp3), WMA (.wma)
- Débit binaire : MP3 : 8 kbps — 320 kbps WMA : 32 kbps — 192 kbps
- Fréquence d'échantillonnage : MP3 : 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz WMA : 8 kHz — 48 kHz
- Fichiers à débit binaire variable (VBR).
- Nombre maximum de caractères pour le nom d'un fichier/dossier :
Cela dépend du format de disque utilisé (y compris les 4 caractères de l'extension .mp3 ou .wma).
- ISO 9660 Niveau 1 et 2 : 32 caractères
- Romeo : 32 caractères Joliet : 32 caractères
- Nom de fichier long Windows : 32 caractères
À propos des périphériques USB
- Cet appareil peut reproduire les fichiers MP3/WMA/WAV mémorisés sur un périphérique USB à mémoire de grande capacité.
- Vous ne pouvez pas connecter un périphérique USB via un hub USB.
- La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.
- Nombre maximum de caractères pour :
Noms de dossier : 64 caractères
Noms de fichier : 64 caractères
Balises MP3 : 64 caractères
Balises WMA : 64 caractères
Balises WAV : 64 caractères
- Cet appareil peut reconnaître un maximum de 20480 fichiers, 999 dossiers (999 fichiers par dossier y compris les dossiers sans fichier) et 8 hiérarchies.
- Cet appareil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1 A.
À propos de l'iPod/iPhone
Made for
- iPod touch (2e, 3e, 4e et 5e génération)
- iPod classic
- iPod nano (3e, 4e, 5e, 6e et 7e génération)
iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C
- Il n'est pas possible de parcourir les fichiers vidéo sur le menu "Vidéos" en mode [HEAD MODE].
- L'ordre des morceaux affichés sur le menu de sélection de cet appareil peut être différent de celui de l'iPod/iPhone.
- Si certaines opérations ne sont pas effectuées correctement ou comme vous le souhaitez, consultez : http://www.jvc.net/cs/car/ .
À propos du périphérique Android
- Cet appareil prend en charge Android OS 4.1 et ultérieur.
- Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complètement Android Open Accessory (AOA) 2.0.
- Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise en priorité la lecture via AOA 2.0.
- Pour plus d'informations et la liste de compatibilité la plus récente, reportez-vous à : http://www.jvc.net/cs/car/ .
À propos de JVC Playlist Creator et de JVC Music Control
- Cet appareil prend en charge l'application PC JVC Playlist Creator et l'application Android™ JVC Music Control.
- Quand vous reproduisez un fichier audio avec des données de chanson ajoutées en utilisant JVC Playlist Creator ou JVC Music Control, vous pouvez rechercher des fichiers audio par genre, artiste, album, liste de lecture et chansons.
- JVC Playlist Creator et JVC Music Control sont disponibles à partir des sites web suivants : http://www.jvc.net/cs/car/ .
Appuyez répétitivement sur DISP-SETUP.
| FM ou AM | Nom de la station (PS)*1 ⇒ Fréquence ⇒ Type de programme (PTY)*1*2 ⇒ Titre*1*2 ⇒ Jour/Horloge ⇒ (retour au début) *1 Pour les stations FM Radio Data System uniquement. *2 Si elle n'est pas disponible, "NO PTY" / "NO TEXT" apparait. |
| CD ou USB | Durée de lecture ⇒ Jour/Horloge ⇒ Nom du disque*3 ⇒ Titre d'album/Artiste*4 ⇒ Titre de plage*5 ⇒ Noms de dossier/fichier*6 ⇒ (retour au début) *3 Uniquement pour CD-DA: Si rien n'est enregistré, "NO NAME" apparait. *4 Uniquement pour les fichiers MP3/WMA/WAV. Si rien n'est enregistré, "NO NAME" apparait. *5 Si rien n'est enregistré, "NO NAME" apparait. *6 Uniquement pour les fichiers MP3/WMA/WAV. |
| USB-IPOD USB-ANDROID | Durée de lecture ⇒ Jour/Horloge ⇒ Titre d'album/Artiste*7 ⇒ Titre de plage*7 ⇒ (retour au début) *7 Si rien n'est enregistré, "NO NAME" apparait. |
| AUX | AUX ←→ Jour/Horloge |
| BT AUDIO | BT AUDIO ←→ Jour/Horloge |
GUIDE DE DÉPANNAGE
| Symptôme | Remède |
| Généralités | Le son ne peut pas être entendu. | • Ajustez le volume sur le niveau optimum. |
| • Vérifiez les cordons et les connexions. |
| "MISWIRING CHECK WIRING THEN PWR ON" apparait. | Mettez l'appareil hors tension, puis assurez-vous que les prises des cables d'enceinte sont correctement isolées. Mettez de nouveau l'appareil sous tension. |
| "PROTECTING SEND SERVICE" apparait. | Envoyez l'apparil au centre de service le plus proche. |
| Voues ne pouce pas désir la source. | Cochez le réglage [SRC SELECT]. (⇒ 4) |
| Radio | • La réception radio est mauvaise. | • Connectez l'antenne solidément. |
| • Bruit statique pendant l'écoute de la radio. | • Sortez l'antenne complètement. |
| CD/USB/iPod | Le disque ne peut pas être ejecté. | Maintenez enforcée ▲ pour éjecter le disque de force. Faites attention que le disque ne tombe pas quand il est ejecté. |
| "IN DISC" apparait. | Assurez-vous que rien ne bloque la fente d'insertion quand vous ejectez le disque. |
| "PLEASE" et "EJECT" apparaisent alternatively. | Appuyez sur ▲, puis insérez le disque correctement. |
| L'ordre de lecture n'est pas celui que vous pensiez. | L'ordre de lecture est déterminé par le nom du fjichier (USB) ou l'ordre dans lequel les fjichiers ont été enregistrés (disque). |
| La durée de lecture écoulée n'est pascorrecte. | Cela dépend du processus d'enregistrement utilisé. |
| "NOT SUPPORT" apparait et la plage est sautée. | Vérifiez si la plage est dans un format compatible. (⇒ 13) |
| "READING" clignote sur. | • N'utilise pas trop de niveaux de hierarchie et de dossiers. |
| • Remettez le disque en place ou reconnectctez le pérophérique USB. |
| "CANNOT PLAY" clignote et/ou le pérophérique connecté ne peut pas être détecté. | • Vérifiez si le pérophérique connecté est compatible avec cet apparéil et assurez-vous que les fjichiers sont dans un format compatible. (⇒ 13) |
| • Reconnectez le pérophérique. |
| iPod/iPhone ne peut pas être mis sous tension ou ne fonctionne pas. | • Vérifiez la connexion entre cet apparéil et l'iPod/iPhone. |
| • Détachez et réinitialisé l'iPod/iPhone en utilisant un réinitialisation matérielie. |
| Les caractères correctes ne sont pas affichés. | Cet apparéil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limite de symboles. Les lettres cyrilliques majuscules peuvent aussi être affichées si [PÇCKM] est selectionné. (⇒ 4) |
Si vous avez tous des problèmes, réinitialisez l'appareil. (⇒ 3)
| Symptôme | Remède |
| Android | • Aucun son ne peut être entendu pendant la lecture.
• Le son sort uniquement du péphérique Android. | • Reconnectez le péphérique Android.
• En mode [AUDIO MODE], lancez n'importe qu'elle application multimédia sur le péphérique Android et démarrez la lecture.
• En mode [AUDIO MODE], reliacez l'application multimédia actuelle ou utilisez une autre application multimédia.
• Redémarrez le péphérique Android.
• Si cela ne résout pas le problème, c'est que le péphérique Android connecté ne peut pas diriger le signal audio sur l'appareil. (⇒ 13) |
| Lecture impossibly en mode [AUTO MODE]. | • Assurez-vous que JVC MUSIC PLAY APP est installé sur le péphérique Android. (⇒ 5)
• Reconnectez le péphérique Android et sélectionnez le mode de commande approprié. (⇒ 6)
• Si cela ne résout pas le problème, c'est que le péphérique connecté ne prend pas en charge [AUTO MODE]. (⇒ 13) |
| “NO DEVICE” ou “READING” clignote sur. | • Déactivez les options développée sur le péphérique Android.
• Reconnectez le péphérique Android.
• Si cela ne résout pas le problème, c'est que le péphérique connecté ne prend pas en charge [AUTO MODE]. (⇒ 13) |
| La lecture est intermittente ou le son saute. | Déactivez le mode d'économie d'énergie sur le péphérique Android. |
| “CANNOT PLAY” | • Assurez-vous que le péphérique Android contient des fisiers audio compatibles.
• Reconnectez le péphérique Android.
• Redémarrez le péphérique Android. |
| Tuner | FM Plage de fréquences | KD-R761 / KD-R661 / KD-R561 / KD-R469 / KD-R464 / KD-R462 / KD-R461:
FM 87,5 MHz — 108,0 MHz (pas de 50 kHz)
KD-R567 / KD-R467:
FM 87,5 MHz — 108,0 MHz (pas de 50 kHz)
FM-L0 65,0 MHz — 74,0 MHz (pas de 30 kHz) |
| Sensibilité utilisable (S/B = 26 dB) | 0,71 μV/75 Ω |
| Seuil de sensibilité (DIN S/N = 46 dB) | 2,0 μV/75 Ω |
| Réponse en fréquence (±3 dB) | 30 Hz — 15 kHz |
| Taux de Signal/Bruit (MONO) | 64 dB |
| Déparation stéreo (1 kHz) | FM 40 dB |
| AM Plage de fréquences | MW 531 kHz — 1611 kHz (pas de 9 kHz)
LW 153 kHz — 279 kHz (pas de 9 kHz) |
| Sensibilité utilisable (S/B = 20 dB) | MW 28,2 μV
LW 50 μV |
| Lecteur CD | Diode laser | GaAlAs |
| Filtre numérique | 8 fois suréchantillonnage |
| Vitesse de rotation | 500 t/min. — 200 t/min. (CLV) |
| Pleurage et scintillage | Non mesurables |
| Réponse en fréquence (±1 dB) | 20 Hz — 20 kHz |
| Distorsion harmonique totale (1 kHz) | 0,01 % |
| Taux de Signal/Bruit (1 kHz) | 105 dB |
| Gamma dynamique | 90 dB |
| Déparation des canaux | 85 dB |
| Décodage MP3 | Compatible avec le format MPEG1/2 Audio Layer-3 |
| Décodeur WMA | Compatible Windows Media Audio |
| USB | Standard USB | USB 1.1, USB 2.0 (Vitesse maximale) |
| Péripétriques compatibles | À mémoire de grande capacité |
| Système de fichiers | FAT12/ 16/ 32 |
| Courant d'alimentation maximum | CC 5 V----1 A |
| Décodage MP3 | Compatible avec le format MPEG1/2 Audio Layer-3 |
| Décodeur WMA | Compatible Windows Media Audio |
| Décodeur WAV | PCM linéaire |
| Auxiliaire | Réponse en fréquence (±3 dB) | 20 Hz - 20 kHz |
| Tension maximum d'entrée | 1 000 mV |
| Impédance d'entrée | 30 kΩ |
| Audio | Puissance de sortie maximum | 50 W × 4 ou
50 W × 2 + 50 W × 1 (Caisson de grave = 4 Ω) |
| Pleine Puissance de Largeur de Bande
(avec moins de 1% DHT) | 22 W × 4 |
| Impédance d'enceinte | 4 Ω - 8 Ω |
| Niveau de préamplification/charge (CD/USB) | 2 500 mV/10 kΩ |
| Impédance du préamplificateur | ≤ 600 Ω |
| Généralités | Tension de fonctionnement | 14,4 V (10,5 V - 16 V admissible) |
| Consommation de courant maximal | 10 A |
| Gamma de température de fonctionnement | 0°C à +40°C |
| Dimensions d'installation (L × H × P) | 182 mm × 53 mm × 158 mm |
| Poids | 1,2 kg |
Sujet à changement sans notification.
Avertissement
L'appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative. - Déconnectez la borne négative de la batterie avant le câblage et le montage. - Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits. - Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits. Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l'installation.
Précautions
Pour des raisons de sécurité, laissez le travail de câblage et de montage à des professionnels. Consultez ce revendeur autorisé. - Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes. - Ne connectez pas les fils des enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle. - Connectez des enceintes avec une puissance maximale de plus de 50 W. Si la puissance maximale des enceintes est inférieure à 50 W, changez le réglage [AMP GAIN] pour éviter d'endommager les enceintes. (⇒ 10) Montez l'appareil avec un angle de moins de 30°. - Si le faisceau de fils de votre véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusibles de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact. - Gardez tous les câbles à l'écart des dissipateurs thermiques. - Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. - Si un fusible saute, assurez-vous d'abord que les câbles ne touchent pas le châssis de la voiture puis remplacez ce fusible par un nouveau de même valeur.

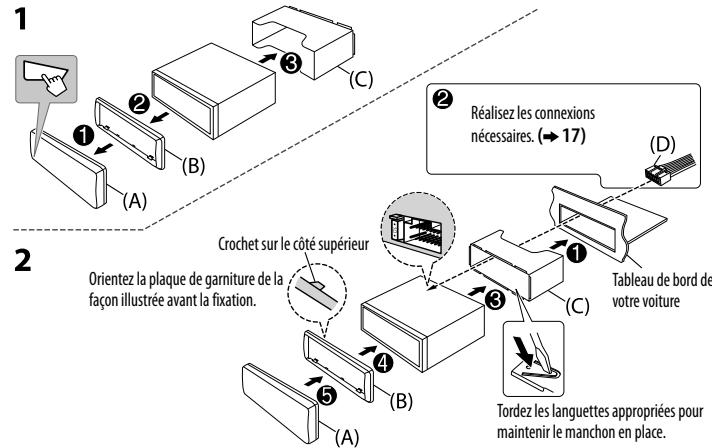

Procédure de base
1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture. 2 Connectez les fils correctement.
Reportez-vous à Connexions. (→ 17)
3 Installez l'appareil dans votre voiture. Reportez-vous à Installation de l'appareil (montage encastré). 4 Connectez la borne ⊖ de la batterie de la voiture. 5 Réinitialisez l'appareil. (⇒ 3)
Installation de l'appareil (montage encastré)
Lors d'une installation sans manchon de montage
N'utiliser que les vis spécifiés. L'utilisation de vis incorrectes peut endommager l'appareil.
Vis à tête plate ou ronde (non fournie) 25 × 8 mm
*1 Connectez solidement le câble de masse de l'amplificateur au châssis de la voiture pour éviter d'endommager l'appareil.
Liste des pièces pour l'installation
(A) Façade
（×1）
(B) Plaque d'assemblage
（×1）
Pour certaines automobiles VW/Audi ou Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du cordon d'alimentation (D) fourni, comme montré sur l'illustration.
Si l'appareil ne se met pas sous tension avec le câblage modifié 1, utilisez le câblage modifié 2 à la place.
Y : Jaune
R : Rouge
Câblage original
Câblage modifié 1
Câblage modifié 2
Si votre voiture ne possède pas de prise ISO *2, utilisez un faisceau de fils personnalisé (vendu séparément)
IMPORTANT : Un faisceau de fils personnalisé (vendu séparément) adapté à votre voiture est recommandé pour la connexion.
Broche
Couleur et fonction
A2
: Système de téléphone portable
A4
: Pile
A5
: Commande d'alimentation
A6
: Éclairage de la voiture
A7
: Allumage (ACC)
A8
: Connexion à la terre (masse)
B1
: Enceinte arrière (droit)
B2
: Enceinte avant (droit)
B3
Gris ⊕
B4
Gris/noir
B5
: Enceinte avant (gauche)
B6
Blanc/noir
B7
: Enceinte arrière (gauche)*3
B8
Vert/noir
*3 Vous pouvez aussi connecter directement un caisson de grave sans amplificateur de caisson de grave extérieur. Pour les réglages, ⇒ 11.
(C) Manchon de montage
（×1）
(D) Faisceau de fils
(E) Clé d'extraction
