MODE D'EMPLOI Q1RX Computherm

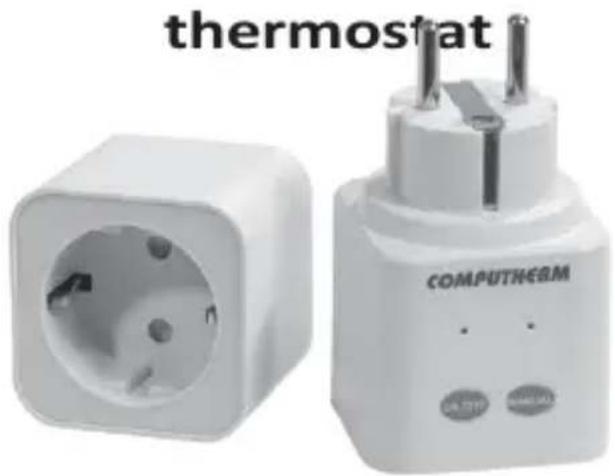

thermostat COMPUTHERM Q1RX Sans fil (fréquence radio) Prise de courant contrôlée par Mode d'emploi1. DESCRIPTION GÉNÉRALE DE LA PRISE La prise COMPUTHERM Q1RX a été développée pour les thermostats. COMPUTHERM Q3RF

Q8RF et peut être utilisé en plus ou à la place des unités réceptrices correspondantes. L'appareil peut contrôler des chaudières ou tout autre appareil électrique fonctionnant à 230 V (par exemple, des aérothermes, des pompes, des vannes de zone, etc.) Facile à installer et à utiliser, aucun montage n'est nécessaire. En réponse à la commande ON des thermostats sans fil COMPUTHERM Q3RF

Q8RF , une tension d'alimentation de 230 V apparaît sur la prise de sortie du dispositif Q1RX connecté au réseau, tandis que la commande OFF déconnecte le dispositif du réseau. Si plusieurs thermostats COMPUTHERM ont été raccordés à la prise Q1RX , une tension de 230 V est affichée sur la sortie si l'un des thermostats est en marche. connecté au réseau. 3Le thermostat envoie un signal ON et la sortie ne s'éteint que si tous les thermostats envoient un signal OFF à la prise.

Il est recommandé d'installer la prise COMPUTHERM Q1RX à proximité de l'appareil à contrôler, dans un endroit protégé de l'humidité, de la poussière, des produits chimiques et de la chaleur. Lors du choix de l'emplacement de la prise, il faut tenir compte du fait que les objets métalliques volumineux (par exemple une chaudière, un réservoir tampon, etc.) et les structures métalliques des bâtiments peuvent avoir un effet négatif sur la propagation des ondes radio. Afin de garantir une connexion RF sans problème, il est recommandé d'installer le récepteur à une hauteur de 1,5 à 2 m et à une distance de 1 à 2 m de la chaudière ou d'autres constructions métalliques encombrantes. Avant d'installer l'unité réceptrice, il est recommandé de vérifier la fiabilité de la connexion RF à l'endroit choisi.ATTENTION ! N'installez pas la prise sous le boîtier de la chaudière ou à proximité de tuyaux chauds, car cela pourrait endommager des pièces de l'appareil ou nuire à la connexion sans fil (radiofréquence). AVERTISSEMENT ! Le changement de prise peut provoquer des chocs électriques ou une défaillance du produit. Brancher le COMPUTHERM Q1RX sur une prise de courant proche de l'endroit où se trouve l'appareil à contrôler. Quelques secondes après le premier clignotement de la LED de l'appareil, celui-ci est prêt à fonctionner. Vous pouvez alors commencer à régler la prise et le thermostat (ou la prise, le récepteur de thermostat et le thermostat) ensemble.3.

(S) ATTENTION ! Si vous souhaitez utiliser la prise COMPUTHERM Q1RX en plus du récepteur thermostatique, la prise, le récepteur thermostatique et le thermostat doivent être réglés ensemble pour pouvoir fonctionner simultanément. ATTENTION ! La prise peut être combinée avec un maximum de 12 thermostats sans fil COMPUTHERM en même temps. Si vous ne souhaitez pas qu'un thermostat particulier contrôle la prise, associez le thermostat à un autre appareil sans fil COMPUTHERM ou réinitialisez la prise. Appuyez sur le bouton 'ON/OFF' de la prise (pendant environ 10 secondes) jusqu'à ce que la lumière LED verte commence à clignoter. Si vous souhaitez également utiliser l'unité réceptrice de thermostat Q3RF, Q5RF, Q7RF ou Q8RFpuis lancez le processus de réglage sur ce récepteur également, comme décrit dans le manuel correspondant, de sorte que sa LED verte (ou rouge dans le cas du récepteur de thermostat Q5RF

Q8RF ) se mette à clignoter. Réglez ensuite les appareils ensemble conformément au manuel du thermostat. Si les LED cessent de clignoter, les appareils sont réglés ensemble. Si vous souhaitez synchroniser plus d'un thermostat avec la prise, répétez les étapes ci-dessus avec les autres thermostats. Si la limite maximale (12) de produits synchronisables est atteinte, les LED rouge et verte du produit clignoteront alternativement 3 fois après avoir appuyé sur le bouton 'ON/OFF' pendant 10 secondes. Dans ce cas, pour appairer un nouveau thermostat, il est nécessaire de réinitialiser la prise en appuyant simultanément sur les boutons 'ON/OFF' et 'Manual' pendant 10 secondes.secondes. Les deux LED s'allument pendant 2 secondes pour indiquer que la prise a été réinitialisée et que la synchronisation des nouveaux thermostats peut commencer. Attention ! Lors de la réinitialisation, le délai d'extinction et le délai d'attente de l'appareil sont tous deux supprimés. la valeur d'enclenchement revient à la valeur de déclenchement. état.4.

Lors de la conception des zones de chauffage, pour protéger les pompes, il est conseillé de conserver au moins un circuit de chauffage non fermé par une vanne de zone (par exemple, le circuit de la salle de bains). Par ailleurs, pour éviter que le système de chauffage ne subisse un événement dans lequel tous les circuits de chauffage sont fermés mais où une pompe est activée, la prise dispose de deux types de fonction de retardement. Activation différée En état de marche, si la prise de courant est éteinte, pour ouvrir la (les) vanne(s) du circuit de chauffage avant le démarrage de la pompe, la prise de courant est mise en marche après un délai de 4 minutes à partir dele signal d'allumage du premier thermostat. Pendant ce temps, les vannes s'ouvrent et la pompe connectée à la sortie démarre. La temporisation est particulièrement recommandée si les vannes de zone sont ouvertes/fermées par des actionneurs électrothermiques à action lente, car leur temps d'ouverture/fermeture est d'environ 4 minutes. Si la prise de sortie est déjà activée, la fonction de temporisation n'est pas activée lorsque les thermostats supplémentaires sont activés. L'état actif de la fonction de retardement de l'enclenchement est indiqué par le symbole Le voyant vert clignote à intervalles de 3 secondes. Si l'on appuie sur la touche "MANUEL" alors que le délai d'enclenchement est actif (la LED verte clignote à intervalles de 3 secondes), la LED cesse de clignoter et indique le mode de fonctionnement actuel (Automatique/Manuel). Appuyez à nouveau sur la touche "MANUEL" pour modifier le mode de fonctionnement. Après 10 secondes, la LED verte continue de clignoter à intervalles de 3 secondes jusqu'à ce que la temporisation s'arrête.Désactivation du délai A l'état activé, si la sortie de la prise est activée, afin de maintenir les vannes du circuit de chauffage en question ouvertes pendant la circulation de la pompe, la sortie de la prise s'éteint après un délai de 6 minutes à partir du dernier signal d'arrêt du thermostat. Ce délai est particulièrement recommandé si les vannes de zone sont ouvertes/fermées par des actionneurs motorisés à action rapide, car leur temps d'ouverture/fermeture n'est que de quelques secondes. L'activation de la fonction dans ce cas garantit que les circuits de chauffage sont ouverts pendant que la pompe circule, la protégeant ainsi d'une surcharge. La fonction n'est activée que si le dernier thermostat envoie un signal d'arrêt à la prise. L'état actif de la fonction de retardement de l'extinction est indiqué par le clignotement du voyant rouge à intervalles de 3 secondes, tandis que le voyant rouge reste allumé.Activation/désactivation des fonctions de retard Pour activer/désactiver les fonctions de temporisation marche/arrêt, appuyez sur le bouton "MANUEL" de la prise et maintenez-le enfoncé pendant 5 secondes jusqu'à ce que les LED rouge et verte clignotent alternativement trois fois. Les fonctions peuvent être activées/désactivées en appuyant sur les boutons 'ON/OFF' et 'MANUAL'. Le voyant vert indique l'état de retardement de l'allumage, tandis que le voyant rouge indique l'état de retardement de l'extinction. La fonction est activée lorsque le voyant correspondant est allumé. Pour sauvegarder les réglages et revenir à l'état par défaut, attendez 10 secondes. Les LED vertes et rouges clignotent alors alternativement trois fois et la prise reprend son fonctionnement normal. Attention ! En appuyant simultanément sur les touches "ON/OFF" et "MANUAL" pendant 10 secondes, la prise est réinitialisée à l'état d'usine et les deux fonctions de retardement sont désactivées.5.

INSPECTION DE LA DISTANCE DE TRANSMISSION

Le bouton 'TEST' permet de vérifier si le thermostat et la prise se trouvent à l'intérieur de la distance de transmission de la liaison radiofréquence. Pour effectuer le test, appuyez sur le bouton 'TEST' pendant environ 1 minute. 2 secondes. Ensuite, le thermostat envoie alternativement des signaux de marche et d'arrêt toutes les 5 secondes pendant 2 minutes (le signal apparaît et disparaît alternativement sur l'écran). Si vous souhaitez utiliser la prise Q1RX avec un thermostat d'ambiance COMPUTHERM sans fil qui n'a pas de bouton "TEST", appuyez d'abord sur les boutons + et - pour régler la température souhaitée à un niveau supérieur à la température ambiante, puis abaissez-la au bout de 5 secondes. Lorsqu'il détecte les signaux de commande ON et OFF, le voyant rouge de la prise s'allume et s'éteint respectivement. S'il ne reçoit pas les signaux envoyés par le thermostat, c'est qu'il se trouve en dehors de la zone detransmission de l'émetteur sans fil (radiofréquence).Placez les deux appareils plus près l'un de l'autre ou utilisez un répéteur de signal COMPUTHERM Q2RF pour augmenter la distance de communication du thermostat.

CONTRÔLE MANUEL DE LA POIGNÉE En appuyant sur le bouton 'MANUEL', le(s) thermostat(s) est/sont séparé(s) de la prise. Dans ce cas, l'appareil (par exemple la pompe) branché sur la prise ne peut être allumé et éteint que manuellement, sans contrôle de la température. La LED verte allumée en permanence indique le mode 'MANUEL'. Une pression sur la touche "ON/OFF" permet d'allumer ou d'éteindre l'appareil raccordé. (Le voyant rouge s'allume lorsque la sortie est activée). En appuyant à nouveau sur la touche "MANUEL", l'appareil quitte la commande manuelle et reprend le fonctionnement automatique (commandé par thermostat) (le voyant vert s'éteint).Attention ! Le fabricant décline toute responsabilité pour les dommages directs ou indirects et le manque à gagner survenant l o r s d e l ' utilisation de l'appareil de l'appareil.7.

Consommation électrique : 0,01 W

Tension de sortie 230 V AC, 50 Hz

Capacité de charge : 16 A (charge inductive de 4 A)

Fréquence de fonctionnement : 868,35 MHz

Durée d'activation Fonction de retardement de la mise sous tension : 4 minutes

Durée d'activation Fonction d'arrêt différé : 6 minutes

Protection contre impacts sur l'environnement : IP30

Température de stockage : De -10 °C à +40 °CLa prise sans fil thermostatée COMPUTHERM Q1RX est conforme aux exigences des directives RED 2014/53/EU et ROHS 2011/65/EU. Fabricant : QUANTRAX Ltd. H-6726 Szeged, Fülemüle u. 34. Téléphone : [phone] - Fax : [phone] Courriel : [e-mail] Web : www.quantrax.hu - www.computherm.info Pays d'origine : Chine Copyright © 2021 Quantrax Ltd. Tous droits réservés.
