Caractéristiques	Détails
Type de produit	Thermostat sans fil
Plage de température	5°C à 30°C
Alimentation	Piles (type AA)
Connectivité	RF (radio fréquence)
Fonctionnalités	Programmation hebdomadaire, mode éco, mode confort
Installation	Facile à installer, sans câblage nécessaire
Maintenance	Remplacement des piles recommandé tous les ans
Sécurité	Protection contre les surchauffes
Dimensions	Compact, adapté pour un usage domestique
Garantie	2 ans

FOIRE AUX QUESTIONS - Q2RF Computherm

Comment réinitialiser le Computherm Q2RF ?

Pour réinitialiser le Computherm Q2RF, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon Computherm Q2RF ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté et que les piles sont en bon état. Remplacez les piles si nécessaire.

Comment changer la température de consigne sur le Computherm Q2RF ?

Pour changer la température de consigne, utilisez les boutons '+' et '-' sur l'écran pour régler la température souhaitée.

Le Computherm Q2RF ne communique pas avec le récepteur, que faire ?

Assurez-vous que le récepteur est alimenté et situé à une distance raisonnable. Essayez de réinitialiser les deux appareils et de les appairer à nouveau.

Comment configurer le mode programme sur le Computherm Q2RF ?

Accédez au menu des paramètres, sélectionnez 'Mode programme' et suivez les instructions à l'écran pour définir vos plages horaires et températures.

Que faire si l'affichage du Computherm Q2RF est flou ?

Cela peut être dû à des piles faibles. Remplacez les piles et vérifiez si l'affichage s'améliore.

Comment changer les piles du Computherm Q2RF ?

Pour changer les piles, retirez le couvercle de la batterie situé à l'arrière de l'appareil et remplacez les anciennes piles par des nouvelles du même type.

Le Computherm Q2RF fonctionne-t-il avec tous les types de chaudières ?

Le Computherm Q2RF est compatible avec la plupart des chaudières, mais il est recommandé de vérifier la compatibilité auprès de votre fournisseur.

Comment savoir si le Computherm Q2RF est en mode éco ?

Lorsque l'appareil est en mode éco, un symbole de feuille apparaîtra sur l'écran. Vous pouvez également consulter les paramètres pour confirmer le mode actif.

Que faire si le Computherm Q2RF émet un bip incessant ?

Un bip incessant peut indiquer un problème de communication ou d'alimentation. Vérifiez les connexions et les piles, puis réinitialisez l'appareil.

MODE D'EMPLOI Q2RF Computherm

Attention ! Le fabricant n'assume aucune responsabilité pour les dommages directs ou indirects et les pertes de revenus survenant pendant l'utilisation de l'appareil.

4. DONNÉES TECHNIQUES

• Consommation électrique : 0,5 W
  • Tension d'alimentation : 230 V AC, 50 Hz
  • Tension de sortie : 230 V AC ; 50 Hz
  • Courant de sortie maximal : 16 A (charge inductive de 4 A)
• Fréquence de fonctionnement : 868,35 MHz
• Plage du signal de commutation envoyé par la prise : environ 100 m en terrain découvert
• Protection contre les impacts environnementaux : IP30
• Poids : 102 g
• Dimensions : 53 x 53 x 90 mm (L x H x P) : 53 x 53 x 90 mm (L x H x P)
  • Température de stockage : -10 °C - +40 °C

Le répétiteur de signaux COMPUTHERM Q2RF est conforme aux exigences des directives suivantes RED 2014/53/EU et ROHS 2011/65/EU.

Fabricant : QUANTRAX Ltd.

Origine : Chine Chine

Copyright © 2020 Quantrax Ltd. Tous droits réservés.

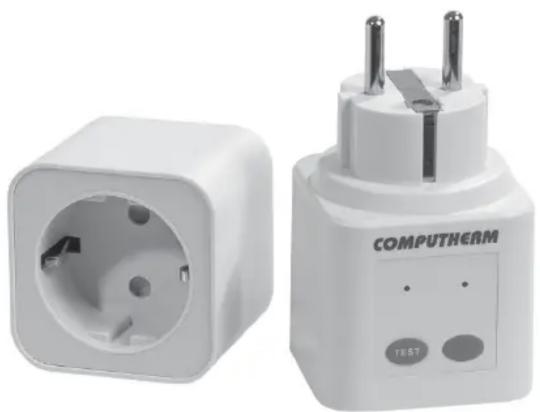

COMPUTHERM Q2RF

prise répétitrice de signaux sans fil

(radioféquence) pour augmenter la porée du

COMPUTHERM Q3RF, Q5RF, Q7RF, Q8RF thermostats

La fiche COMPUTHERM Q2RF a été développée pour les thermostats COMPUTHERM Q3RF, Q5RF, Q7RF et Q8RF afin d'augmenter leur portée sans fil. La portée originale des thermostats Q3RF, Q5RF, Q7RF et Q8RF est de 50 m en zone ouverte, ce qui peut être considérablement réduit par la structure du bâtiment. Pour pouvoir utiliser les thermostats Q3RF, Q5RF, Q7RF et Q8RF dans des bâtiments plus grands, il est conseillé d'utiliser un répéteur de signal sans fil. Ceci peut être réalisé en utilisant le répéteur sans fil COMPUTHERM Q2RF : il reçoit les signaux des thermostats sans fil et retransmet le signal à l'unité réceptrice, augmentant ainsi la portée. La portée du signal envoyé par le répéteur est d'environ 100 m. La prise Q2RF doit être connectée à la tension du réseau (230 V, 50 Hz), tandis que la tension du réseau 230 V, 50 Hz apparaît également sur la sortie de la prise Q2RF. La charge maximale de la prise est de 16 A (4 A inductifs).

2. MISE EN SERVICE DU REPETEUR SANS FIL

Lors du choix de l'emplacement du répéteur de signaux, il faut tenir compte du fait que les objets métalliques encombrants (par exemple une chaudière, un réservoir tampon, etc.) et les structures métalliques des bâtiments peuvent avoir un effet négatif sur la propagation des ondes radio. Dans la mesure du possible, afin de garantir une connexion RF sans problème, nous vous recommandons d'installer l'unité de réception à une hauteur de 1,5 à 2 m et à une distance de 1 à 2 m de la chaudière ou d'autres constructions métalliques encombrantes. Il est conseillé d'installer le répéteur de signaux COMPUTHERM Q2RF dans un endroit protégé de l'humidité, de la poussière, des produits chimiques et de la chaleur.

ATTENTION ! La modification de la prise de courant peut provoquer un choc électrique ou une défaillance du produit.

Brancher la fiche du répéteur sans fil COMPUTHERM Q2RF sur le secteur, à mi-chemin environ entre le thermostat Q3RF, Q5RF, Q7RF et Q8RF et son unité réceptrice. Après quelques secondes, les diodes électroluminescentes situées sur la face avant de la fiche clignotent une fois, après quoi la fiche est prête à fonctionner. Sans accorder l'appareil avec le thermostat ou son unité réceptrice, il reçoit les signaux de tous les thermostats Q3RF, Q5RF, Q7RF et Q8RF dans sa gamme, après quoi il transmet le signal à l'unité réceptrice en utilisant le même code de sécurité. La réception et l'envoi du signal à l'unité réceptrice s'effectuent selon le même code de sécurité.

L'envoi des signaux est illustré comme suit : la LED rouge clignote deux fois, puis les deux LED clignotent une fois et enfin la LED verte clignote deux fois. Il n'y a aucun problème si plusieurs thermostats fonctionnent dans le rayon d'action du répéteur sans fil : comme les codes de sécurité sont conservés pour les signaux répétés, il n'est pas possible d'effectuer une commutation incorrecte.

3. VÉRIFICATION RAPIDE DU FONCTIONNEMENT DU RÉPÉTEUR SANS FIL

En appuyant sur le bouton "TEST", la vérification du fonctionnement de la prise Q2RF est facile, rapide et peut être effectuée dans une seule pièce en suivant les étapes ci-dessous :

1. Débrancher le dispositif Q2RF, au cas où il aurait été branché auparavant, et attendre environ 1 minute pour s'assurer que les condensateurs à l'intérieur du dispositif sont déchargés.
2. Appuyer sur le bouton gris "TEST" de l'appareil et le maintenir enfoncé, tout en le connectant à la tension du réseau. Ne relâchez pas le bouton "TEST" jusqu'à ce que les diodes électroluminescentes sur la face avant de l'appareil commencent à clignoter alternativement, puis après quelques secondes, elles s'allument en continu pendant environ 2 secondes à la fois. Après l'extinction des LED, l'appareil se trouve en mode "TEST" et est prêt pour la vérification de son fonctionnement.
3. Le mode "TEST" du répéteur sans fil inverse le signal envoyé par le thermostat à l'unité réceptrice. Lorsque le thermostat envoie une commande de mise en marche à l'unité réceptrice et que le signe de fonctionnement de l'équipement de chauffage/refroidissement apparaît sur l'écran du thermostat, l'unité réceptrice s'éteint. De même, après le signal d'arrêt du thermostat, le répéteur sans fil envoie un signal de mise en marche à l'unité réceptrice. Le fonctionnement inversé montre que le répéteur de signaux fonctionne correctement. Grâce à ce mode "TEST", il est facile et rapide de vérifier le bon fonctionnement du répéteur sans fil Q2RF, même s'il est proche du thermostat et de l'unité réceptrice.
4. Pour terminer l'utilisation du mode "TEST", débranchez l'appareil de la tension de réseau et attendez environ 1 minute pour vous assurer que les condensateurs sont déchargés. Ensuite, rebranchez l'appareil au réseau électrique et il est prêt à l'emploi.
