DS9908R - Lecteur de code barre ZEBRA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lecteur de code-barres
Technologie de lecture	Imagerie 2D
Interface de connexion	USB, RS-232, Bluetooth
Résolution d'image	1280 x 800 pixels
Vitesse de lecture	300 images par seconde
Capacité de lecture	Codes-barres 1D et 2D
Dimensions	160 mm x 100 mm x 90 mm
Poids	300 g
Alimentation	5V DC
Conditions d'utilisation	Température : 0 à 50 °C, Humidité : 5 à 95 %
Maintenance	Nettoyage régulier de la lentille, mise à jour du firmware
Sécurité	Conforme aux normes CE et FCC
Garantie	2 ans
Applications courantes	Retail, logistique, entrepôts

FOIRE AUX QUESTIONS - DS9908R ZEBRA

Comment connecter le lecteur de code barre ZEBRA DS9908R à mon ordinateur ?

Pour connecter le ZEBRA DS9908R à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le port USB du lecteur et l'autre dans un port USB disponible de votre ordinateur. Le lecteur devrait être reconnu automatiquement.

Pourquoi le lecteur ne lit pas les codes-barres ?

Assurez-vous que le lecteur est allumé et correctement connecté. Vérifiez également que le code-barres est bien éclairé et dans le champ de vision du lecteur. Si le problème persiste, essayez de redémarrer le lecteur ou de vérifier les paramètres de configuration.

Comment mettre à jour le firmware du ZEBRA DS9908R ?

Pour mettre à jour le firmware, téléchargez le logiciel Zebra Firmware Updater depuis le site officiel de Zebra. Suivez les instructions fournies dans le manuel pour installer la mise à jour.

Le lecteur émet un bip constant, que faire ?

Un bip constant peut indiquer que le lecteur est en mode de configuration ou qu'il y a un problème. Consultez le manuel d'utilisateur pour réinitialiser le lecteur ou changer de mode. Si le problème persiste, contactez le support technique.

Puis-je utiliser le ZEBRA DS9908R pour scanner des QR codes ?

Oui, le ZEBRA DS9908R est conçu pour lire divers types de codes-barres, y compris les QR codes. Assurez-vous que le code est bien visible et dans la bonne orientation.

Comment régler la luminosité du scan ?

La luminosité du scan est généralement réglée automatiquement. Si vous rencontrez des problèmes de lecture, essayez de scanner dans un environnement avec un éclairage adéquat. Pour des réglages spécifiques, consultez le manuel d'utilisation.

Le lecteur fonctionne-t-il sur Mac OS ?

Oui, le ZEBRA DS9908R est compatible avec les systèmes d'exploitation Windows et Mac OS. Il devrait être reconnu comme un périphérique USB sans besoin de pilotes supplémentaires.

Comment nettoyer le lecteur de code barre ?

Pour nettoyer le ZEBRA DS9908R, utilisez un chiffon doux et propre légèrement humidifié avec de l'eau ou un nettoyant doux. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le lecteur.

Où trouver le manuel d'utilisation du ZEBRA DS9908R ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de Zebra. Recherchez le modèle DS9908R dans la section de support pour accéder aux documents.

MODE D'EMPLOI DS9908R ZEBRA

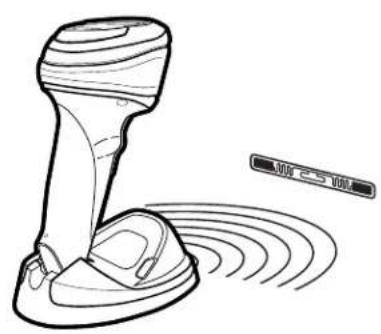

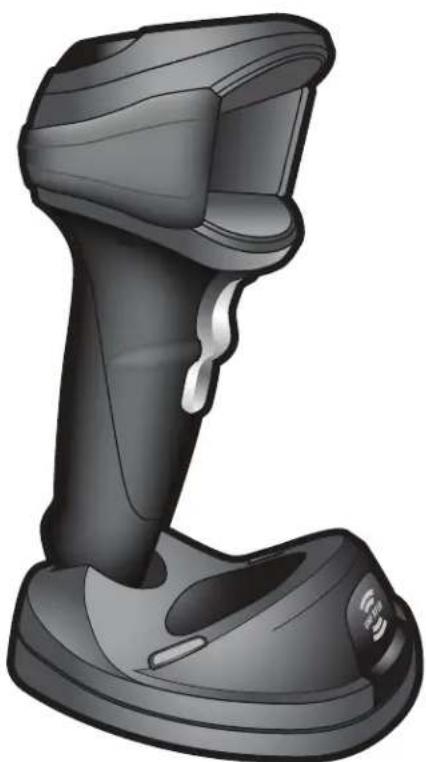

Lecteur imageur mains libres DS9908R MN-003342-02FR Guide de démarrage rapide IMPORTANT: la technologie RFID ne fonctionne PAS tant que le paramètre du pays d'utilisation (paramètre n°1583) n'est pas défini sur le pays dans lequel le produit est utilisé. Lisez le code-barres approprié dans le supplément du guide de référence produit du lecteur imageur mains libres DS9908R (réf. MN-003377-xx) ou configurez le produit à l'aide de 123Scan.Guide de démarrage rapide du lecteur imageur mains libres DS9908R

ZEBRA et l'illustration de la tête de zèbre sont des marques commerciales de Zebra Technologies Corporation, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques appartiennent à leurs propriétaires respectifs. © 2019 Zebra Technologies Corporation et/ou ses filiales. Tous droits réservés. Les informations de ce document peuvent être modifiées sans préavis. Le logiciel décrit dans ce document est fourni sous accord de licence ou accord de confidentialité. Le logiciel peut être utilisé ou copié uniquement conformément aux conditions de ces accords. Pour de plus amples informations concernant les déclarations juridiques et propriétaires, rendez-vous sur : LOGICIELS : www.zebra.com/linkoslegal COPYRIGHTS : www.zebra.com/copyright GARANTIE : www.zebra.com/warranty CONTRAT DE LICENCE UTILISATEUR FINAL : www.zebra.com/eula Conditions d'utilisation Déclaration de propriété Ce manuel contient des informations qui sont la propriété de Zebra Technologies Corporation et ses filiales (« Zebra Technologies »). Il est destiné uniquement à l'intention et l'utilisation des personnes assurant l'exploitation et la maintenance de l'équipement décrit dans le présent document. Ces informations propriétaires ne peuvent pas être utilisées, reproduites ou divulguées à d'autres parties pour toute autre fin sans l'autorisation écrite expresse de Zebra Technologies. Améliorations des produits L'amélioration continue des produits est une stratégie de Zebra Technologies. Toutes les spécifications et indications de conception sont susceptibles d'être modifiées sans préavis. Clause de non-responsabilité Zebra Technologies met tout en œuvre pour s'assurer de l'exactitude des caractéristiques techniques et des manuels d'ingénierie publiés. Toutefois, des erreurs peuvent se produire. Zebra Technologies se réserve le droit de corriger ces erreurs et décline toute responsabilité pour les dommages qui pourraient en résulter. Limitation de responsabilité En aucun cas Zebra Technologies ou toute autre personne impliquée dans la création, la production ou la livraison du produit joint (y compris le matériel et les logiciels) ne sauraient être tenus pour responsables des dommages de quelque nature que ce soit (y compris, sans limitation, les dommages consécutifs, notamment la perte de profits, l'interruption d'activité ou la perte d'informations) découlant de l'utilisation de, des résultats de l'utilisation de ou de l'impossibilité d'utiliser ce produit, même si Zebra Technologies a été prévenu de l'éventualité de tels dommages. Certaines juridictions n'autorisant pas l'exclusion ou la limitation de responsabilité en cas de dommages fortuits ou consécutifs, la clause ci-dessus peut ne pas s'appliquer à votre cas. Garantie Pour consulter la déclaration de garantie du matériel Zebra dans son intégralité, rendez-vous à l'adresse : www.zebra.com/warranty .Guide de démarrage rapide du lecteur imageur mains libres DS9908R

Pour consulter la dernière version de ce guide, rendez-vous sur le site suivant : www.zebra.com/support

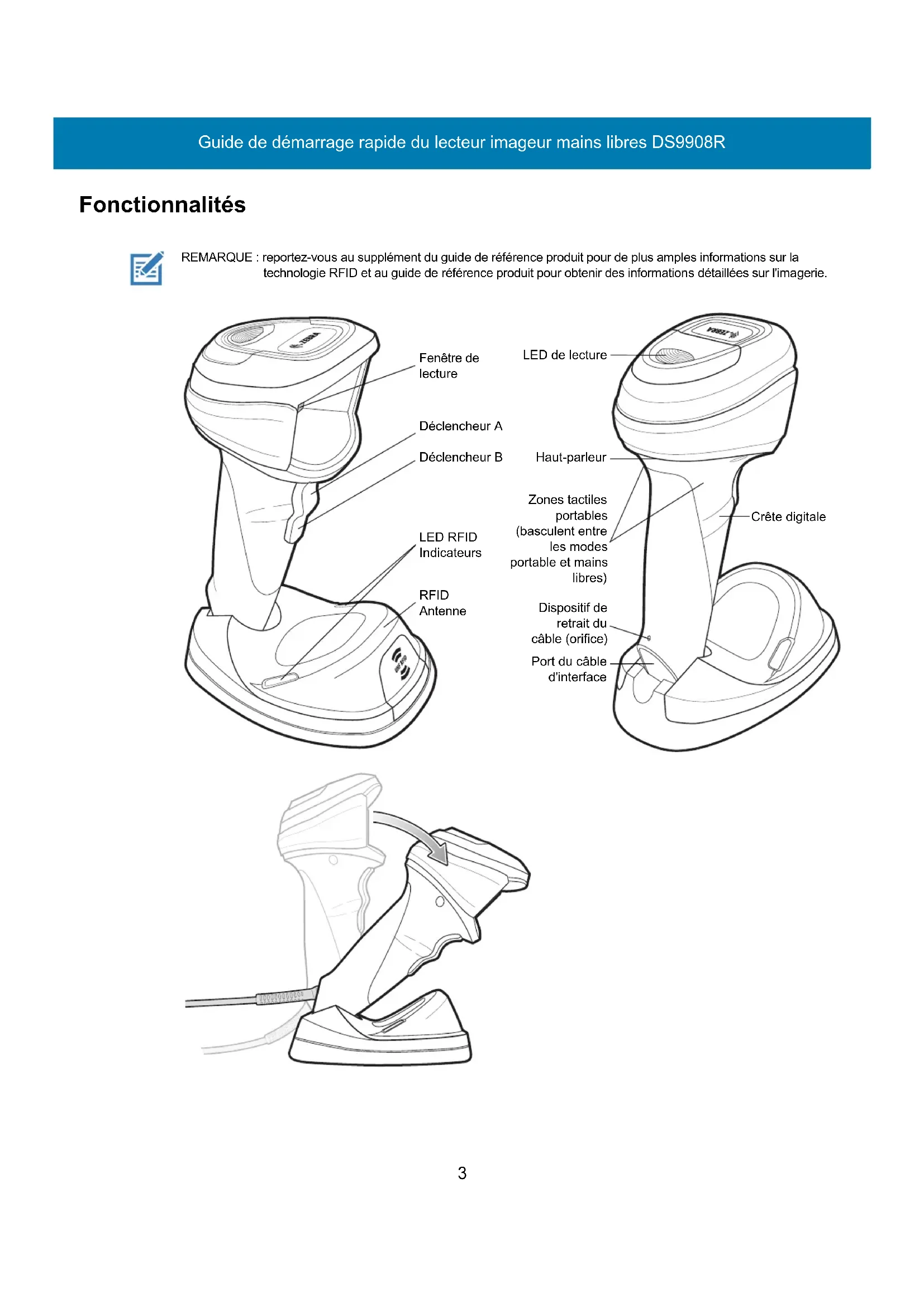

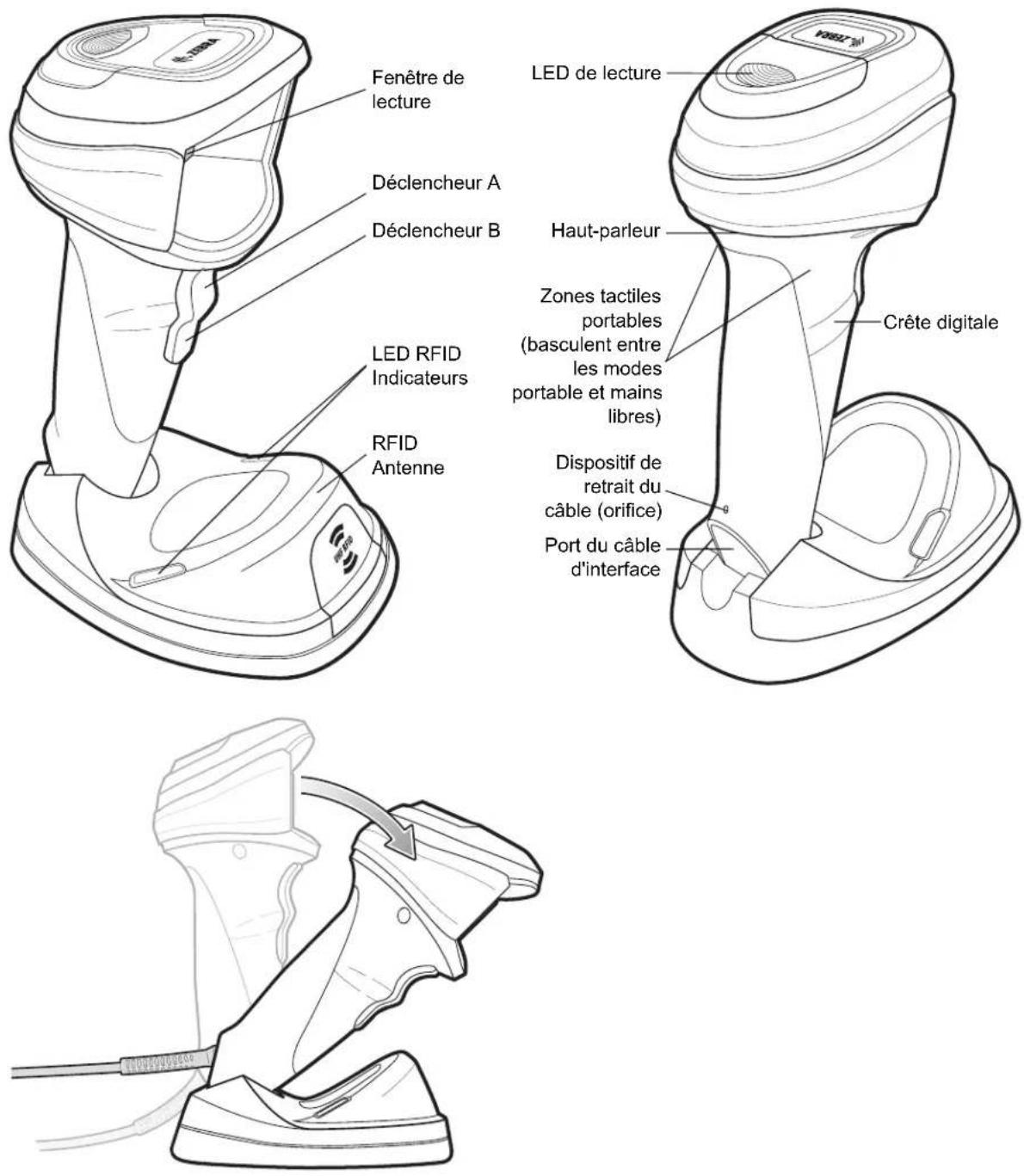

Fonctionnalités REMARQUE : reportez-vous au supplément du guide de référence produit pour de plus amples informations sur la technologie RFID et au guide de référence produit pour obtenir des informations détaillées sur l'imagerie. Fenêtre de lecture Déclencheur A Déclencheur B Haut-parleur Port du câble d'interface Zones tactiles portables (basculent entre les modes portable et mains libres) Dispositif de retrait du câble (orifice) Crête digitale LED RFID Indicateurs RFID Antenne LED de lectureGuide de démarrage rapide du lecteur imageur mains libres DS9908R

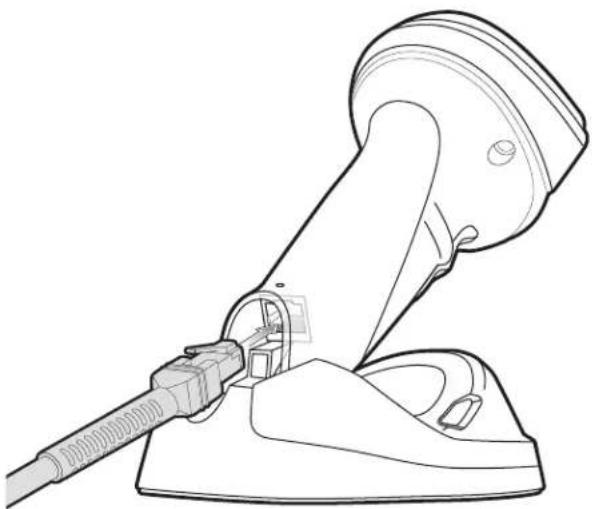

Insertion du câble Retrait du câble

4Guide de démarrage rapide du lecteur imageur mains libres DS9908R

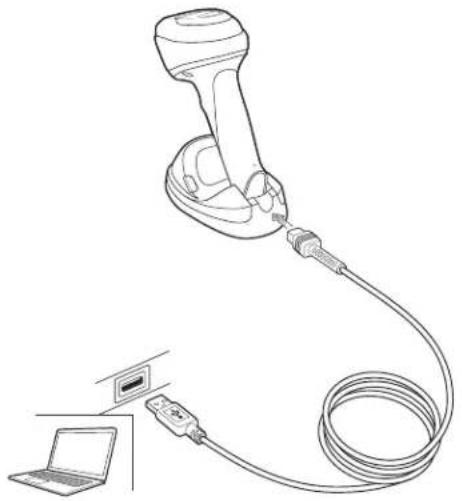

Connexion et configuration des interfaces hôtes USB Lisez l'UN des codes-barres ci-dessous. L'imageur détecte automatiquement le type d'interface hôte et utilise la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez un autre code-barres hôte ci-dessous.

Clavier USB (HID) USB portable IBM OPOS (Portable IBM avec désactivation complète) SNAPI avec imagerieGuide de démarrage rapide du lecteur imageur mains libres DS9908R

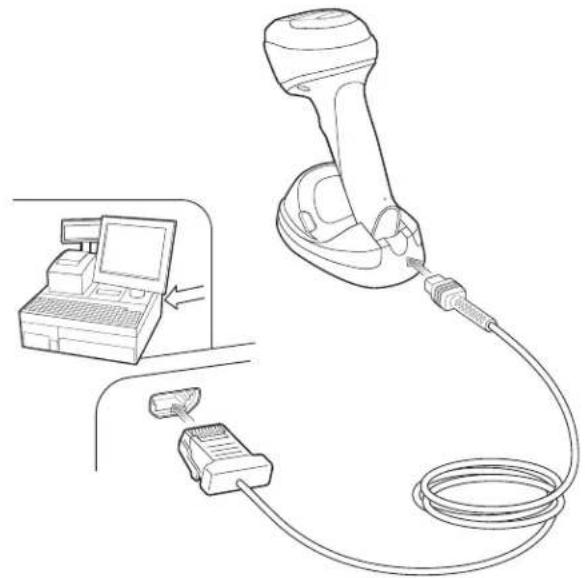

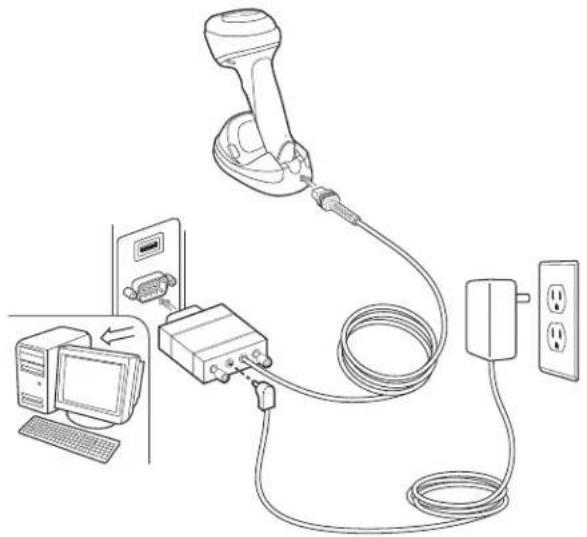

RS-232 Lisez l'UN des codes-barres ci-dessous. L'imageur détecte automatiquement le type d'interface hôte et utilise la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez un autre code-barres hôte ci-dessous. *Standard RS-232

ICL RS-232 Wincor-Nixdorf RS-232 Mode A Wincor-Nixdorf RS-232 Mode B OPOS/JPOS Fujitsu RS-232Guide de démarrage rapide du lecteur imageur mains libres DS9908R

IBM Lisez l'UN des codes-barres ci-dessous. L'imageur détecte automatiquement le type d'interface hôte, mais aucune valeur par défaut n'est disponible. Lisez l'un des codes-barres ci-dessous pour sélectionner le port adéquat. Émulation de lecteur non-IBM (port 5B) Émulation de lecteur fixe (port 17) Émulation de lecteur fixe (port 17)Guide de démarrage rapide du lecteur imageur mains libres DS9908R

Codes-barres, paramètres divers Délai de même tag RFID Modes de déclenchement RFID Désactiver *2 secondes 5 minutes Continue Un seul tag *Nouveau rapport en continu Purge en continuGuide de démarrage rapide du lecteur imageur mains libres DS9908R

Format de transmission des données RFID Définir les paramètres par défaut Touche Entrée Pour ajouter une touche Entrée après la lecture des données, lisez le code-barres ci-dessous. Touche Tab Pour ajouter une touche Tab après la lecture des données, lisez le code-barres ci-dessous. *Brut GS1-128 URI EPC Définir les valeurs par défaut Ajouter une touche Entrée (Retour chariot/Saut de ligne) Touche TabGuide de démarrage rapide du lecteur imageur mains libres DS9908R

Annuler le verrouillage des majuscules USB Mains libres Portable Annuler la touche de verrouillage des majuscules (Activer) *Touche Ne pas annuler le verrouillage des majuscules (Désactiver)Guide de démarrage rapide du lecteur imageur mains libres DS9908R

123Scan À propos de 123Scan 123Scan est un outil logiciel PC facile à utiliser permettant une configuration personnalisée rapide et aisée du lecteur par code-barres ou câble USB. Pour de plus amples informations, rendez-vous sur : www.zebra.com/123Scan

Fonctionnalités de l'utilitaire

• Configuration du terminal

• Programmation électronique (câble USB)

• Code(s)-barres de programmation

• Visualisation des données : journal de lecture (affichage des données du code-barres lu)

• Accès aux informations de suivi des actifs

• Mise à niveau du micrologiciel (firmware) et accès aux notes de version

• Gestion à distance (création de packages SMS) Indications pour les utilisateurs par défaut REMARQUE : pour les indications pour les utilisateurs et les informations de dépannage pour le lecteur imageur, reportez-vous au guide de référence produit du lecteur imageur mains libres DS9908. Solution LED RFID Indication Aucun(e) Vert (fixe) LED allumée quand la RFID est active. Aucun(e) Vert (clignotement lent) Le lecteur effectue l'interrogation de nouveaux tags. Bips sonores moyens/ aigus (deux tonalités) Vert éteint momentanément Un tag RFID a été lu/signalé. Bips sonores aigu/moyen/grave/grave Clignotement rouge long Indication RFID inattendue ou erreur RFID. Aucun(e) Clignotement rouge court La RFID n'est pas prête.Guide de démarrage rapide du lecteur imageur mains libres DS9908R

Résolution des problèmes Recommandations ergonomiques Problèmes Causes possibles Solutions possibles Le lecteur imageur émet 4 bips sonores aigus courts au cours de la tentative de lecture. L'imageur n'a pas terminé l'initialisation USB. Attendez quelques secondes et réessayez. L'imageur lit le tag, mais ne transmet pas les données à l'hôte. L'imageur n'est pas programmé pour le type d'hôte approprié. Lisez le code-barres de programmation de type hôte approprié. Reportez-vous au guide de référence produit du lecteur imageur mains libres DS9908. Le câble d'interface n'est pas bien connecté. Reconnectez le câble. Si l'imageur émet 4 bips sonores graves longs, une erreur de transmission s'est produite. Définissez les paramètres de communication de l'imageur pour qu'ils correspondent à la configuration de l'hôte. L'hôte affiche les données de tag de façon incorrecte. L'imageur n'est pas programmé pour fonctionner avec l'hôte. Lisez le code-barres de programmation de type hôte approprié. Pour le port RS-232, définissez les paramètres de communication de l'imageur pour qu'ils correspondent à la configuration de l'hôte. $92,'(;75(0( :5,67$1*/(6

DE POIGNETGuide de démarrage rapide du lecteur imageur mains libres DS9908R

Attention : pour éviter ou minimiser le risque potentiel d'une blessure liée à un défaut d'ergonomie, respectez les recommandations suivantes. Consultez votre responsable local de la santé et de la sécurité pour vous assurer de respecter les consignes de sécurité de votre entreprise visant à éviter toute blessure du personnel.

• Réduisez ou éliminez les mouvements répétitifs

• Maintenez une position naturelle

• Réduisez ou éliminez toute force excessive

• Conservez à portée de main les objets fréquemment utilisés

• Effectuez toutes les tâches à une hauteur correcte

• Réduisez ou éliminez toute pression directe

• Fournissez des postes de travail réglables

• Prévoyez un dégagement suffisant

• Prévoyez un cadre de travail approprié

• Améliorez les procédures de travail. Informations réglementaires Cet appareil est agréé par Zebra Technologies Corporation. Ce guide s'applique au numéro de modèle DS9908R. Tous les terminaux Zebra sont conçus pour respecter les règles et réglementations dans les lieux où ils sont vendus et sont étiquetés en fonction des obligations. Des versions traduites de certains manuels sont disponibles à l'adresse suivante : www.zebra.com/support

Tous les changements ou toutes les modifications apportés à l'équipement Zebra qui ne sont pas approuvés de façon explicite par Zebra risquent de rendre nulle et non avenue l'autorisation accordée à l'utilisateur d'exploiter cet équipement. Température de fonctionnement maximale déclarée :

°C. $92,'5($&+,1* $92,'%(1',1* ÉVITEZ DE VOUS PENCHERÉVITEZ DE VOUS ÉTIRERGuide de démarrage rapide du lecteur imageur mains libres DS9908R

Homologation des appareils sans fil Des marquages réglementaires, soumis à certification, sont apposés sur les appareils radio pour signaler que leur utilisation est autorisée dans les zones suivantes : États-Unis, Canada, Japon, Chine, Corée du Sud, Australie et Europe. Veuillez consulter la Déclaration de conformité (DoC) pour de plus amples informations sur les marquages des autres pays. Vous la trouverez à l'adresse suivante : www.zebra.com/doc

Remarque : l'Europe comprend l'Allemagne, l'Autriche, la Belgique, la Bulgarie, Chypre, la Croatie, le Danemark, l'Espagne, l'Estonie, la Finlande, la France, la Grèce, la Hongrie, l'Irlande, l'Islande, l'Italie, la Lettonie, le Liechtenstein, la Lituanie, le Luxembourg, Malte, la Norvège, les Pays-Bas, la Pologne, le Portugal, la République tchèque, la Roumanie, le Royaume-Uni, la Slovaquie, la Slovénie, la Suède et la Suisse. Attention : l'utilisation de l'appareil sans homologation réglementaire est strictement interdite. Consignes d'exposition aux RF Informations sur la sécurité Réduction de l'exposition aux RF - Utilisation appropriée Veillez à toujours utiliser l'appareil conformément aux instructions fournies. International Cet appareil est conforme aux normes reconnues à l'échelle internationale concernant l'action sur l'organisme humain des champs électromagnétiques provenant d'appareils radio. Pour de plus amples informations sur l'action sur l'organisme humain des champs électromagnétiques à l'échelle internationale, consultez la Déclaration de conformité (DoC) de Zebra à l'adresse : www.zebra.com/doc

Pour plus d'informations sur la sécurité relative à l'énergie RF émise par les appareils sans fil, reportez-vous à la page www.zebra.com/responsibility dans la section Corporate Responsibility (Responsabilité de la société). Europe Configurations d'antennes autonomes et à distance Afin de respecter les critères de conformité de l'Union européenne en matière d'exposition aux RF, les antennes qui sont fixées à l'extérieur ou installées sur les postes de travail (ou configurations similaires) des utilisateurs doivent être situées à au moins 23 cm de toute personne. États-Unis et Canada Déclaration de colocalisation Afin de respecter les critères de conformité de la FCC en matière d'exposition aux RF, l'antenne utilisée pour ce transmetteur ne doit pas être située au même endroit que, ou ne doit pas fonctionner avec, un transmetteur/une antenne autre que celui/celle déjà approuvé(e) dans ce dossier. Appareils portatifs Afin de respecter les critères de conformité de la FCC en matière d'exposition aux RF, cet appareil doit être tenu à la main à une distance de séparation de plus de 23 cm du corps. Toute autre configuration d'utilisation doit être évitée.Guide de démarrage rapide du lecteur imageur mains libres DS9908R

Terminaux à LED Classé comme « GROUPE SANS RISQUE » conformément aux normes IEC 62471:2006 et EN 62471:2008. Durée de l'impulsion : 1,5 ms Obligations relatives aux interférences en radiofréquence – FCC Remarque : cet appareil a été testé et les résultats des tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B en conformité avec la section 15 des règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences dangereuses dans une installation résidentielle. Cet appareil produit, utilise et peut émettre une énergie de radiofréquence et, s'il n'est pas installé et employé en conformité avec ces consignes, peut provoquer des interférences dangereuses pour les communications radio. Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en allumant puis en éteignant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Éloignez l'appareil du récepteur.

• Branchez cet équipement sur la prise d'un circuit différent de celui sur lequel le récepteur est branché.

• Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance. Émetteurs radio (section 15) Cet appareil est conforme à la section 15 des règles de la FCC. Son fonctionnement est assujetti au respect des deux conditions suivantes : (1) cet appareil de doit pas causer d'interférences dangereuses et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable. Obligations relatives aux interférences en radiofréquence - Canada Étiquette de conformité - Innovation, Science et Développement économique, Canada ICES-003 : CAN ICES-3 (B)/NMB-3(B) Émetteurs radio This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired operation of the device. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radio électrique subi même si le brouillage est susceptible d'en compromettre le fonctionnement. Marquage CE et espace économique européen (EEE) Déclaration de conformité Zebra déclare par la présente que cet équipement radio est conforme aux directives 2014/53/UE et 2011/65/UE. Le texte complet de la déclaration de conformité de l'Union européenne est disponible à l'adresse Internet suivante : www.zebra.com/doc .Guide de démarrage rapide du lecteur imageur mains libres DS9908R

Ce tableau indique la mesure dans laquelle l'appareil est conforme à la directiveRoHS chinoise.Guide de démarrage rapide du lecteur imageur mains libres DS9908R

Déclaration de conformité DEEE en turc EEE Yönetmeliğine Uygundur Déchets d'équipements électriques et électroniques (DEEE) БългарскZEBRA et l'illustration de la tête de zèbre sont des marques commerciales de Zebra Technologies Corporation, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques appartiennent à leurs propriétaires respectifs. © 2019 Zebra Technologies Corporation et/ou ses filiales. Tous droits réservés.
